GP 29 - Chauffage d'atelier SOVELOR - Notice d'utilisation et mode d'emploi gratuit

Type de chauffage	Chauffage d'appoint
Alimentation	Électrique ou gaz (selon modèle)
Puissance thermique	Non précisé
Débit d'air	Non précisé
Type de combustible	Gaz propane ou butane, ou électrique
Dimensions	Non précisé
Poids	Non précisé
Utilisation	Intérieur et extérieur
Mobilité	Avec poignée et roues (selon modèle)
Sécurité	Thermostat de sécurité, détecteur de flamme
Normes	CE
Installation	Facile, portable
Contrôle	Manuel
Type de ventilation	Ventilateur intégré
Couleur	Rouge et argent
Marque	Non précisé

FOIRE AUX QUESTIONS - GP 29 SOVELOR

Quel type de produit est le SOVELOR GP 29 ?

Le SOVELOR GP 29 est un engin de chantier, plus précisément une mini-pelle conçue pour des travaux de terrassement et d'excavation.

Quelle est la capacité de charge maximale de la SOVELOR GP 29 ?

La capacité de charge maximale de la SOVELOR GP 29 est d'environ 2 900 kg.

Comment procéder à l'entretien régulier de la SOVELOR GP 29 ?

Pour l'entretien régulier, il est recommandé de vérifier régulièrement les niveaux d'huile, de nettoyer les filtres, de vérifier les systèmes hydrauliques et de s'assurer que les chenilles sont en bon état.

Que faire si la SOVELOR GP 29 ne démarre pas ?

Si la SOVELOR GP 29 ne démarre pas, vérifiez la batterie, assurez-vous que le réservoir de carburant est plein et examinez le système électrique pour des connexions desserrées ou endommagées.

Comment résoudre un problème de fuite hydraulique sur la SOVELOR GP 29 ?

Pour résoudre une fuite hydraulique, identifiez la source de la fuite en inspectant les tuyaux et les joints. Remplacez les composants défectueux et vérifiez le niveau d'huile hydraulique.

Quel type d'huile est recommandé pour la SOVELOR GP 29 ?

Il est recommandé d'utiliser de l'huile hydraulique conforme aux spécifications du fabricant, généralement de type ISO 46 ou 68, selon les conditions d'utilisation.

Comment régler la pression des pneus de la SOVELOR GP 29 ?

Pour régler la pression des pneus, utilisez un manomètre pour vérifier la pression actuelle et ajustez-la en fonction des recommandations du fabricant, généralement entre 1,8 et 2,5 bars.

Où trouver des pièces de rechange pour la SOVELOR GP 29 ?

Les pièces de rechange pour la SOVELOR GP 29 peuvent être trouvées auprès de concessionnaires SOVELOR agréés ou sur des sites spécialisés en ligne.

Quels sont les signes d'un problème de moteur sur la SOVELOR GP 29 ?

Les signes d'un problème de moteur peuvent inclure des bruits étranges, une fumée excessive, une perte de puissance ou des vibrations inhabituelles.

Comment effectuer un diagnostic des erreurs sur la SOVELOR GP 29 ?

Pour effectuer un diagnostic, utilisez un outil de diagnostic compatible pour lire les codes d'erreur du système et suivez les recommandations du manuel de l'utilisateur.

MODE D'EMPLOI GP 29 SOVELOR

Tel. [phone] Fax [phone] MODELES: GP 29 M, GP 29 A, GP 50 M, GP 50 À, GP 105 M, GP 105 A, GP 115 À GP 29 MI, GP 29 AI, GP 50 MI, GP 50 AI, GP 105 MI, GP 105 AI Avant d'utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi, mentionnées ci-après, et d'en suivre scrupu- leusement les indications. Le constructeur n'est pas responsable pour les dommages aux choses et/ou personnes dus à une utilisation impropre de l'appareil. Ed. 04/00 DECLARATION D'ESSAI La Firme SOVELOR certifie que tous les appareils, après leur mise au point, sont sousmis à un etst concernant tous leurs dètails. Ce test comprend de suit: Test fonctionel + Test en haute tension, 1200 V, durèe 1 s; - Test de la rèsistance dans le circuit èlectrique du conducteur de terre avec 6 V / 25 A. Rèsultat des mesures < 0,1 n

RECOMMANDATIONS GENERALES Ce générateur d'air chaud est prévu pour fonctionner avec du gaz propane. L'installation et l’utilisation de cet appareil doivent respecter les rè- glementations et les lois en vigueur relatives à son utilisation. Veuillez vous assurer que: + les instructions contenues dans ce livret soient suivies scrupu- leusement; + le générateur ne soit pas installé dans un local où il y aurait des risques d'explosion ou d'incendie; «il n'y ait pas de matériaux inflammables stockés à côté de l'appa- reil; + des mesures suffisantes pour la prévention des incendies aient été prévues; + l'aération du local dans lequel se trouve le générateur soit garan- tie et soit suffisante aux nécessités de ce générateur: + qu'il n'y ait pas d'obstacles ou d'obstructions dans les conduites d'aspiration et/ou de sortie de l'air, tels des toiles,des couvertures ou des objets encombrants posés sur l'appareil ou à côté de l'appareil; + les bouteilles de gaz soient disposées conformément aux disposi- tions de lois en vigueur et en particulier qu’elles ne soient pas exposées à la chaleur ni à des températures inférieures à -10°:; + un placement fixe pour l'appareil soit prévu; + le générateur soit surveillé régulièrement durant son utilisation et contrôlé avant sa mise en marche; + le ventilateur tourne librement au début de chaque période d'utili- sation, avant de brancher la fiche à la prise de courant; + à la fin de chaque période d'utilisation la fiche de laprise de cou- rant soit débranchée.

Ce générateur est fourni avec une vanne stop-gaz, un régulateur de pression et un tuyau pour gaz. Avant de mettre en fonction le générateur et donc, avant de le brancher au réseau électrique d'alimentation, il faut contrôler que les caractéristiques du réseau électrique correspondent à celles rapportées sur la plaquette d'identification. Attention A La ligne électrique d’alimentation du générateur doit être pourvue d’une prise de terre et d’un interrupteur stop. magnéto-thermique différentiel. Ensuite il est possible de relier le générateur à une bouteille d'au moins 25 kg en procédant dans l'ordre suivant: générateur - tuyau pour gaz - vanne stop-gaz - régulateur de pression - bouteille de gaz. Attention stop] Tous les raccords ont un filetage à gauche.

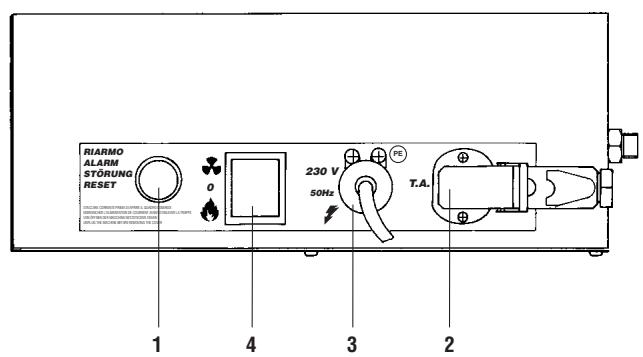

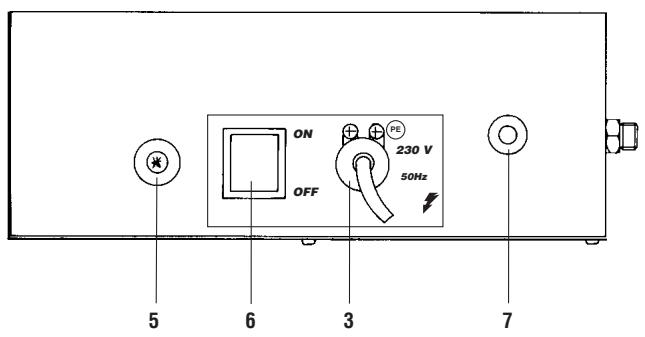

Le modèle À fontionne automatiquement seulement s’il est relié à un dispositif adéquat de contrôle, comme par exemple, un thermostat ou horloge, qui doit être relié aux bornes 2 ou 3 de la fiche fournie avec l'appareil, après avoir éliminé le câble électrique reliant les deux bornes (ce branchement doit être rétabli si l'on veut que le générateur fonc- tionne sans dispositif de contrôle). Pour mettre en marche le générateur il faut: + positionner l'interrupteur (4) pour le modèle “A”, ou (6) pour le modèle “M”, sur la position “O”/OFF et relier le câble électrique d’ali- mentation à une prise de courant pourvue d’une prise de terre + après avoir règlé au minimun le régulateur de pression en dévis- sant la molette de règlage, ouvrir lentement le robinet d'alimentation du gaz et pousser le bouton de la vanne stop-gaz. + pour le modèle “A” positionner l'interrupteur (4) sur le symbo- le @ Le ventilateur se met en marche et après 10 secondes la com- bustion commmence. Attention ) Si la flamme s’éteint après quelques secondes, invertir stop. la phase électrique et pousser le bouton de réarmement tn. + pour le modèle “M” positionner l'interrupteur (6) sur ON, pousser le bouton (7) de la vanne gaz thermique et en même temps appuyer une ou plusieurs fois sur le bouton (5) de l'allumeur piezzo électrique jusqu'à l'allumage de la flamme; le bouton de la vanne gaz thermique doit être mantenu enforcé pour 10-15 secondes. Pour règler la puissance thermique, il faut agir sur le régulateur de pression, en augmentant lentement la pression d'alimentation Si l'appareil ne se met pas en marche, les premières opérations à effectuées sont les suivantes: 4 Contrôler la tension d'alimentation sur le tableau de commande du générateur. 2 Contrôler que la bouteille de gaz soit pleine et que le robinet d’a- limentation soit ouvert. 3 Pousser le bouton rouge (1) de la vanne stop-gaz. 4 Pour le modèle “A” pousser le bouton de réarmement, deux ou trois fois maximum; 5 Si après ces opérations le générateur ne fonctionne pas, il faut consulter le paragraphe “Anomalies de fonctionnement et solutions” et découvrir la cause pour laquelle l'appareil ne se met pas en marche. ARRET Pour arrêter le fonctionnement de l'appareil, positionner l'interrup- teur (4) pour le modèle “A” ou (6) pour le modèle “M” sur “O"/OFF ou agir sur le dispositif de contrôle, par exemple en règlant le thermostat sur une température plus basse. Enfin fermer le robinet d'alimentation du gaz et enlever la fiche de la prise électrique. VENTILATION Pour obtenir seulement l'effet de ventilation, ne pas relier la bou- teille de gaz au générateur d'air chaud et suivre les indications suivan- tes: + pour le modèle “A”, mettre l'interrupteur (4) sur la position avec le symbole pour le démarrage et sur la position “O” pour l'arrêt; + pour le modèle “M” mettre l'interrupteur (6) sur la position “ON” pour le démarage et sur la position “OFF” pour l'arrêt.

DISPOSITIFS DE SECURITE

Le modèle “A” est équipé d’un appareillage électronique pour le contrôle de la flamme et le règlage de l'alimentation et de l'allumage du gaz. Si une ou plusieurs anomalies de fonctionnement se vérifient, cet appareillage provoque l'arrêt de la machine et l'allumage de la lampe té- moin de réarmement. Les modèles “M” sont équipés d’un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est insta- ble ou si elle s'éteint. Dans les deux modèles un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du gaz si le générateur sur- chauffe. Le thermostat se réarme automatiquement quand la tempéra- ture de la chambre de combustion diminue jusqu'à rejoindre automati- quement la valeur maximale admise. Avant de remettre en fonction le générateur il faut trouver et éliminer la cause qui a produit le surchauffe {par ex. obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur). Pour faire redémarrer la machine il faut pousser le bouton (1) de réarmement pour le modèle “A” ou répèter les instruc- tions spécifiques du paragraphe “MISE EN MARCHE” pour le modèle Eva La vanne stop-gaz installée entre le tuyau et le régulateur de pres- sion intervient et provoque l'interruption de l'alimentation du gaz en cas de rupture du tuyau d'alimentation. Après avoir substitué le tuyau en- dommagé, il faut pousser le bouton rouge pour réarmer la vanne.

Le générateur à air chaud est muni d’une poignée pour le tran- sport. Tous les modèles peuvent être soulevés manuellement sauf le modèle GP 90 qui doit être partiellement soulevé et transporté en le fai- sant glisser sur les roues. Attention Avant de déplacer l'appareil il fau + Arrêter la machine selon les indications données au À paragraphe précédent "+ Débrancher l'alimentation électrique en enlevant la fi- che de la prise de courant - Dévisser complètement le raccord qui relie le tube du gaz au générateur + Attendre que le générateur soit froid ENTRETIEN Pour un fonctionnement régulier de l'appareil, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur. Attention 4 Avant de commencer une quelconque opération d’entre- tien il faut: » + arrêter la machine selon les indications du paragraphe à précédent + débrancher l’aliment: che de la prise de courant + dévisser complètement le raccord qui relie le tuyau du gaz au générateur + attendre que le générateur soit fl m électrique en enlevant la fi- Le nettoyage s'effectue en enlevant d'éventuels déchets déposés sur la grille d'aspiration, et si cela est nécessaire, en nettoyant avec de l'air comprimé les pales du ventilateur. Pour nettoyer le brûleur, il est nécessaire de démonter partielle- ment la machine de façon à rendre acccessible l'ouverture de l'aspira- tion (à l'intérieur du tableau électrique de commande) et celle de sortie (à l'intérieur de la chambre de combustion) du brûleur. Donc après avoir enlevé le panneau inférieur du tableau électrique de commande, il faut souffler de l'air comprimé sur l'ouverture de l'aspiration et sur celle de la sortie du brûleur.

Modèle "A" Modèle Le moteur ne démarre pas 123456 125 Le générateur s'arrête et la lampe témoin (1) de la boîte électronique s'allume 6-7-8-9-10-11 Le ventilateur tourne, mais l'alimentation du gaz est bloquée ou a flamme ne s'allume pas 8-11-12-13-14-15 La flamme s'éteint après avoir relaché le bouton de la vanne thermocouple (7) 1446-17 L'alimentation du gaz est interrompue. La flamme s'éteint 10-11-1218 Le générateur consomme trop de gaz 1819 1819 Le générateur ne s'arrête pas 5-6-13-20 520 SOLUTION Cause Solution Mauvaise connection électrique Moteur surchauffé (le ventilateur tourne mal ou est bloquè) Mauvaise programmation du thermostat d'ambiance La fiche du thermostat (n.2) n'est pas branchée Interrupteur défaillant (n.4 pour mod.'A" et n.6 pour mod.'M') Coffret du contrôle de la flamme défaillant Fiche d'alimentation électrique mal branchée Le gaz n'arrive pas aux électrovannes Les électrovannes ne s'ouvrent pas d'allumage 11 |La grille derrière le ventilateur est obstruée par des déchets 42 [Intervention ou mauvais fonctionnement de la capsule (thermostatique 13 |Thermostat défectueux 14 |La vanne gaz-thermique ne reste pas ouverte 15 |L'allumage ne fonctionne pas 16 |Le thermocouple ne chautfe pas 17 [Disioncteur sur termocouple défectueux 18 [Régulateur de pression défectueux 19 [Fuites de gaz 20 |Les électrovannes ne se ferment pas 40 [Sonde de ionisation défailante et/ou mauvais règlage de l'électrode Contrôler le branchement etla tension du réseau Contrôler le moteur et le ventilateur et les réaligner, si nécessaire Faire la programmation désirée La branchéer Fermer l'alimentation du gaz, déconnecter la fiche de courant et mettre un interrupteur neuf Le substituer Inverser la phase Contrôler que l'alimentation du gaz soit ouverte Contrôler que a bouteille ne soit pas vide, pousser le bouton de la vanne stop-gaz Contrôler les électrovannes Contrôler le branchement électrique Contrôler la capsule thermostatique Faire le réglage selon le schéma Substituer l'électrode de ionisation Enlever les déchets et nettoyer la grille Contrôler que les grille d'aspiration et de sorte ne soit pas obstruées Contrôler que le local soit bien aé: Contrôler que l'air chaud puisse sortir librement Contrôler le thermostat et remplacer si nécéssaire Pousser le bouton de la vanne pendant environ 10 secondes Contrôler qu'il n'y ait pas un court circuit entr l'allumeur piezzo Électrique et l'électrode Contrôler le réglage de l'électrode (voir schéma) Vérifier la position du thermocouple (voir schéma) Contrôler et le substituer, si nécessaire Nettoyer les contacts sur le disjoncteur ou le substituer Le changer Localiser la fuite avec de l'eau savonneuse et changer le piezzo défectueux Fermer l'alimentation du gaz. Permettre au générateur de brûler le gaz dans le tuyau. Débrancher la prise. Démonter les électro-vannes, les nettoyer, les remonter ou bien les substituer

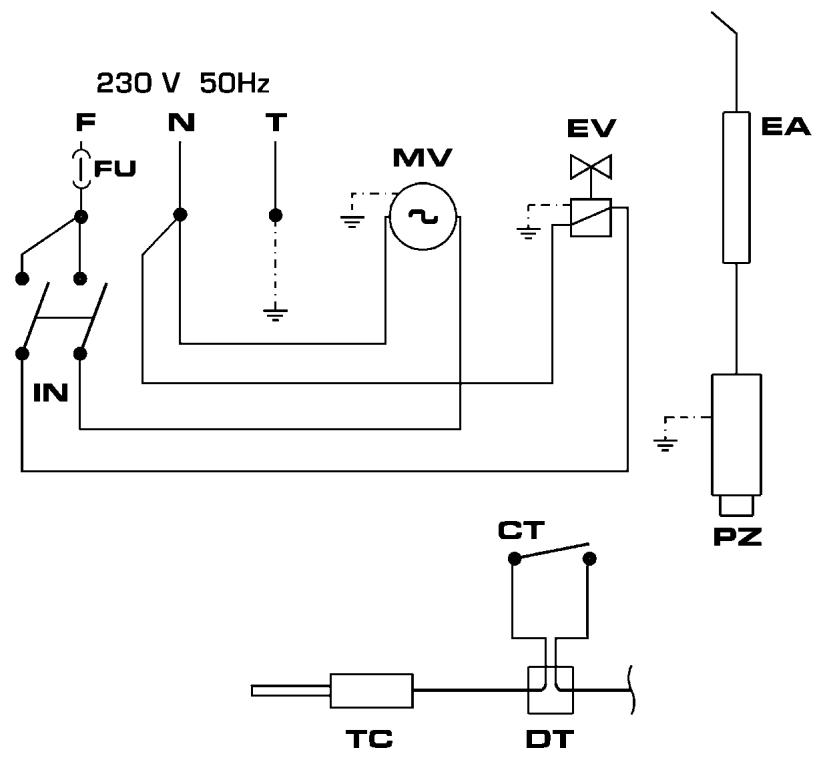

: IN INTERRUPTEUR 0-1

le ER De Re à Ds 2, LF FILTRE ANTIPARASITES

• POS.]COD. JLEGENDE GP 29MI] GP 29AI] [POS. [COD. [LEGENDE GP29MI] GP 29AI 1 | M10316 [Vis TCEIM 6 x 14 . g 67 | G01453 [Support coffret éléctrique e. 2 | M20106 [Rondelle 96 x 913 x 1,5 D : 68 | E20305 [Barrette de connection ‘ 3 | M10704 [EcrouM 6 . : 69 | E20627 [Fiche thermostat . 4 | C10202 [Poignée p. 70
• | E20626 [Prise thermostat . 5 |G01441X|Carrosserie superieur . : 71 | M10514 [Vis TC 4x 192" . 6 | P30127 [Grille avant p. 72
• | 130204 [Bobine E.V. Parker 220 V . 7 | M20603 [RivetAI 94,9 x9 p. 73
• | E11130 [Filre antipararites . 8 | M20402 [Plaqué elastique U42-032 - - 9 | M10508 [Vis TC 8 x 3/8" D : 10 |G01444x [Carrosserie inferieur - + 11 | G01447 [Chambre combustion . - 12 | C30310 [Protection caoutchouch 9 18 . : 13 | C30311 [Protection caoutchouch D 35 . : 14 | E10213 |Éléctrode allumage D : 15 | E00138 |Cablage - 15 | E00169 |Cablage : 16 | E50501 |Thermocouple - 17 | 131005 |Ecrou M8 pour thermocouple . 18 | T10621 [Protection isolante - : 19 | E50103 [Thermostat bilame D : 20 | M10502 [Vis TC 4 x 3/4" D : 21 | M10112 Vis ŒMD D : 22 | 130216 [Ventilateur 5254 25° - : 23 | E10535 [Moteur 82D-2010/1-10 W- 220/240 V - : 24 | C10102 [Accouplement pl. EMI . : 25 | G01178 [Grille aspiration D : 26 | M20301 [Rondelle grower 9 4 . : 27 | M10317 [VisM4x8 D : 28 | M20412 [Plaque elastique U42-182 . - 29 | M10505 [Vis TC 8x 172" D : 30 | 130410 |Brüleur D : 31 | 130409 [Gicieur 1,0 D : 32 | 130621 [Raccord pour gicidur . : 33 | 130856 [Racc. équerre 90° 1/8"M x 4 . - 34 | 130863 [Racc. équerre 90° 1/4"M x4 : 35 | 130858 [Bicône 9 4 D : 36 | 130857 [Ecrou pourbicône D 4 . : 37 | G01388 [Tuyau cuivre © 4 D : 38 | 130629 [Raccord1/4"F-1/8"F D 39 | 130203 [Electrovanne V220-50 . - 40 | 120314 [Vis14M-M : 41 | 130313 [Vanne thermique n 42 | 130315 [Ecrou M12 - 43 | 130314 [Frette - 44 | 130325 [Disjointer de thermocouple . 45 | 130640 [Diaphragme D 1.1 D . 46 | 130639 [Raccord 1/4" M dx- 1/4 M sx p. 47
• | 140554 [Tuyau du gaz 1/4"F 5x-3/8"F 5x p. 48
• | 130307 [Sécurité stop-gaz 6 kg - . 49 |T30302F [Manodetendeur 0,5 - 2 bar - . 50 |G01449x [Base - 50 |G01450x [Base . 51 |G01452x [Couvercle coffret électrique p. 52
• | C30408 ['V" joint D . 53 | C30308 [Bouchon - . 54 | E20307 [Presse câble D . 55 | E10306 [Fusible 4 A - . 56 | E30401 [Cable ave fiche D . 57 | E30407 [Cable él. avec fiche et presse câble p. 58
• | E10110 [Interrupteur 0-1 D 59 | E20402 [Protection pour interrupteur p. 60
• | T30603 [Alumeur éléctrique D 61 | E40201 [Coffret de contrôle . 62 | E40202 [Support pour coffret . 63 | G01005 [Support . 64 | E10903 [Transformateur HT | E10214 [Éléctrodeonisation . 66 | E10102 [Interrupteur1 - 0-11 . p. 65

• SOVELOR Pos. Cod LEGENDE GP 50MI GP 50A 65 E50501 |Thermocouple + 1 | Go1s19X [Base 66 131005 |Ecrou M8 pour thermocou p. 1
• | Goi520X [Base : 67 130603 |Allumeur éléctrique SIT : 2 | Go1521X [Couvercle coffret éléctrique : : 68 E10110 [Interrupteur 0 -1 . 3 | Go1656X [Carrosserie inferieur : : 69 140554 Tuyau du gaz 1,5m . 4 | G01523X [Carrosserie superieur : : 70 | 130307 [Sécurité stop-gaz 6 Kg . 5 G01469 [Chambre combustion : : 71] 130302F [Manodetendeur : 6 Go1384 [Grille aspiration : : 72 | M20301 |Rondelle grower 9 4 . 7 M10505 |Vis TC 8x1/2" p. 73
• E11135 [Filtre antipararites DEM 8 M20412 [Plaqué elastique U42-182 : : 74 | C30316 [Bouchon O 18 . 9 M10317 [Vis TCEI M4x8 : : 75 P20142 [Châssis . 10 E10547 [Moteur 82D 4025/7 220/240 V p. 76
• | C10708 [Vis blocage châssis . a C10102 [Accouplementpl. EMI : : 77 C30313 [Bouchon : 12 T10204 [Ventilateur à 300 28° : : 78 | M10113 [Vis TCEI MS x 10 . 13 M10112 [Vis (EMI) p. 79
• | M20408 [EcroumM5 . 14 M10501 |VisTC 4x3/8" . 80 | M10502 [Vis TC 4x3/4" . 15 M10316 [Vis TCEI M6 x 14 : : 81 T10621 [Protection isolante : 16 M20106 [Rondelle G 6 : : 82 E50103 [Thermostat bilame . 17 M10704 |Ecrou M6 : : 83 | Go1652 (Support . 18 C10202 [Poignée : : 84 E00204 [Cable allumage 19 M10508 |Vis TC 8x3/8" p. 84
• E00148 [Cable allumage . 20 M20402 [Plaqué elastique U42-032A : : 85 E00203 [Cable ionisation 21 P30125 (Grille avantinox : : 86 E00184 [Cable thermostat bilame : 22 M20603 _ [RivetAI4,9x9 : : 86 E00186 [Cable thermostat bilame 3 E00138 |Cablage complet : 87 E20804 [Bande plastique 23 E00200 _ |(Cablage complet : GP S0AI De matr.no. 0702501 24 E50102 [Thermostat bilame : 25 | M20107 fRondelle 5 : 26 | G01198 [Bride brüleur : : 27 | Go1081 |Brüleur : : 28 | M10603 [VisM5x8 : : 29 130609 [Raccord pour gicleur : : 30 130809 [Bicône 9 6 : : 31 130808 [Ecrou pour bicône 9 6 : : 32 | GO1385 [Tuyau cuivre 9 6 : : 33 130860 |Racc. équerre 90° 1/4" Mx6 : 34 T30203 _ [Electrovanne 1/4" 220 V : : 35 130204 [Bobine E. V. Parker 220 V : : 36 130641 | Diaphragme 9 1,4 : : 37 130639 [Racc. OT 1/4 M dx-1/4" M sx : : 38 C30310 [Protection caoutchouc 9 18 : : 39 130407 _ [Gicleur 9 1,3 : : 40 120314 [Vis 14"M-M : 41 | G01453X [Support coffret éléctrique : 42 E20305 [Barrette de connection : 43 | M10514 Mit TC 4x" : : 44 E10903 [Transformateur H. T. : 45 | GO1005 [Support : 46 E40202 Support Satronic TFI 812 : 47 E40201 (Coffret Satronic TFI 812 : 48 E10102 [Interrupteur1-0-II : 49 E20402 [Protection pour interrupteur : : 50 E20307 [Presse câble : : 51 E10306 _ |Fusible 4 A : : 52 E30401 [Câble él. avec fiche : : 53 E30407 |Câble él. avec fiche et presse câble Û Û 54 E20626 [Prise thermostat : 55 E20627 [Fiche thermostat : 56 C30415 |V joint : : 57 E20410 [Prise de aspirationd'air : : 58 E10213 [Éléctrode allumage E10214 JÉléctrode ionisation . 60 130810 |Racc. équerre 90° 1/4" Fx6 : 61 130313 [Vanne thermique SIT : 62 130315 [Ecrou M12 pour vanne SIT : Œ 130314 __ |Frette pour vanne SIT : 64 130325 _ [Disjointer de thermocouple : p. 59
