MODE D'EMPLOI GP 115 SOVELOR

Avant d'utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi, mentionnées ci-après, et d'en suivre scrupuleusement les indications.

Le constructeur n'est pas responsable des dommages aux choses et/ou personnes dus à une utilisation impropre de l'appareil.

Ed. 04/00

Declaration d'essai

La Fimre SOVELOR certifie que tous les appareils, après leur mise au point, sont soumis à un test concernant tous leurs détails. Ce test comprend de suite:

Test fonctionnel

Test en haute tension, 1200V, durée 1s;

• Test de la résistance dans le circuit électrique du conducteur de terre avec 6 V / 25 A.

Résultat des mesures < 0,1

"A"

1 BOUTON DE REARMEMENT AVEC LAMPE TEMOIN 2 PRESE DE THERMOSTAT D'AMBIANCE 3 CABLE ELECTRIQUE D'ALIMENTATION 4 COMMUTATEUR CHAUFFAGE - Ø - VENTILATION 5 ALLUMEUR PIEZO-ELECTRIQUE 6 INTERRUPTEUR MARCHE-ARRET 7 VANNE GAZ-TERMIQUE

"M"

Recommandations generales

Ce générateur d'air chaud est prévu pour fonctionner avec du gaz propane.

L'installation et l'utilisation de cet appareil doivent respecter les réglementations et les lois en vigueur relatives à son utilisation.

Veuillez vous assurer que:

• les instructions contenues dans ce livre soient suivies scrupuleusement;
• le générateur ne soit pas installé dans un local où il y aurait des risques d'explosion ou d'incendie;
• il n'y ait pas de matériaux inflammables stockés à côté de l'appareil;
• des mesures suffisantes pour la prévention des incendies aient été prévues;
• l'aération du local dans lequel se trouve le générateur soit garantie et soit suffisante aux nécessités de ce générateur;
• qu'il n'y ait pas d'obstacles ou d'obstructions dans les conduites d'aspiration et/ou de sortie de l'air, tels des toiles, des couvertures ou des objets encombrants posés sur l'appareil ou à côté de l'appareil;
• les bouteilles de gaz soient disposées conformément aux dispositions de lois en vigueur et en particulier qu'elles ne soient pas exposées à la chaleur ni à des températures inférieures à -10°;
• un placement fixe pour l'appareil soit prévu;
• le générateur soit surveillé régulièrement durant son utilisation et contrôlé avant sa mise en marche;
• le ventilateur tourne librement au début de chaque période d'utilisation, avant de brancher la fiche à la prise de courant;
• À la fin de chaque période d'utilisation, la fiche de la prise de courant soit débranchée.

Mise en MARCHE

Ce générateur est fourni avec une vanne stop-gaz, un régulateur de pression et un tuyau pour gaz.

Avant de mesurer en fonction le générateur et donc, avant de le brancher au réseau électrique d'alimentation, il faut contrôler que les caractéristiques du réseau électrique correspondent à celles rapportées sur la plaquette d'identification.

La ligne électrique d'alimentation du générateur doit être pourvue d'une prise de terre et d'un interrupteur magneto-thermique différentiel.

Ensuite il est possible de relier le générateur à une bouteille d'au moins 25kg en procédant dans l'ordre suivant : générateur - tuyau pour gaz - vanne stop-gaz - régulateur de pression - bouteille de gaz.

Tous les raccords ont un filetage à gauche.

Le modèle A fontonne automatiquement seulement s'il est relié à un dispositif d'ajustage de contrôle, comme par exemple, un thermostat ou horloge, qui doit être relié aux bornes 2 ou 3 de la fiche fournie avec l'appareil, après avoir éliminé le câble électrique reliant les deux bornes (ce branchement doit être rétabli si l'on veut que le générateur fonctionne sans dispositif de contrôle).

Pour permettre le démarrage du générateur, il faut:

• positionner l'interrupteur (4) pour le modèle "A", ou (6) pour le modèle "M", sur la position "O"/OFF et relier le câble électrolyque d'alimentation à une prise de courant pourvue d'une prise de terre
• après avoir réglé au minimum le régulateur de pression en dévissant la molette de réglage, ouvrir lentement le robinet d'alimentation du gaz et pousser le bouton de la vanne stop-gaz.
• pour le modèle “A” positionner l'interrupteur (4) sur le symbole Le ventilateur se met en marche et après 10 secondes la combustion commence.

Si la flamme s'éteint après quelques secondes, inverser la phase électrique et pousser le bouton de réarmement (1).

• Pour le modèle "M" positionner l'interrupteur (6) sur ON, pousser le bouton (7) de la vanne gaz thermique et en même temps appuyer une ou plusieurs fois sur le bouton (5) de l'allumeur piézo électrique jusqu'à l'allumage de la flamme ; le bouton de la vanne gaz thermique doit être maintenu enfoncé pour 10-15 secondes.

Pour régler la puissance thermique, il faut agir sur le régulateur de pression, en augmentant lentement la pression d'alimentation.

Si l'appareil ne se met pas en marche, les premières opérations à effectuer sont les suivantes: 1 Contrôler la tension d'alimentation sur le tableau de commande du générateur. 2 Contrôler que la bouteille de gaz soit pleine et que le robinet d'alimentation soit ouvert.

3 Pousser le bouton rouge (1) de la vanne stop-gaz.

4 Pour le modèle "A" pousser le bouton de réarmement, deux ou trois fois maximum ; 5 Si après ces opérations le générateur ne fonctionne pas, il faut consulter le paragraphe "Anomalies de fonctionnement et solutions" et découvrir la cause pour laquelle l'appareil ne se met pas en marche.

ARRET

Pour arrêter le fonctionnement de l'appareil, positionner l'interrupteur (4) pour le modèle "A" ou (6) pour le modèle "M" sur "O"/OFF ou agir sur le dispositif de contrôle, par exemple en réglant le thermostat sur une température plus BASSE. Enfin fermer le robinet d'alimentation du gaz et enlever la fiche de la prise électrique.

Ventilation

Pour obtenir seulement l'effet de ventilation, ne pas relier la bouteille de gaz au générateur d'air chaud et suivre les indications suivantes:

• pour le modèle “A”, mettre l'interrupteur (4) sur la position avec le symbole pour le démarrage et sur la position “O” pour l'arrêt;
• pour le modèle "M" mettre l'interrupteur (6) sur la position "ON" pour le démarage et sur la position "OFF" pour l'arrêt.

Dispositions de sécurité

Le modèle “A” est équipé d’un appareillage électronique pour le contrôle de la flamme et le réglage de l'alimentation et de l'allumage du gaz. Si une ou plusieurs anomalies de fonctionnement se vérifient, cet appareillage provoque l'arrêt de la machine et l'allumage de la lampe témoins de réarmement.

Les modèles "M" sont équipés d'un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est instable ou si elle s'éteint.

Dans les deux modèles, un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du gaz si le générateur surchauffe. Le thermostat se réarme automatiquement quand la température de la chambre de combustion diminue jusqu'à rejoindre automatiquement la valeur maximale admise. Avant de remettre en fonction le générateur, il faut couver et éliminer la cause qui a produit le surchauffe (par ex. obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur). Pour faire redémarrer la machine, il faut pousser le bouton (1) de réarmement pour le modèle “A” ou répéter les instructions spécifiques du paragraphe “MISE EN MARCHE” pour le modèle “M”.

La vanne stop-gaz installée entre le tuyau et le régulateur de pression intervient et provoque l'interruption de l'alimentation du gaz en cas de rupture du tuyau d'alimentation. Après avoir substitué le tuyau endommagé, il faut pousser le bouton rouge pour réarmer la vanne.

Le générateur à air chaud est muni d'une poignée pour le transport. Tous les modèles peuvent être soulevés manuellement sauf le modèle GP 90 qui doit être partiellement soulevé et transporté en le faisant glisser sur les roues.

Attention

Avant de déplacer l'appareil, il faut :

• Arrête la machine selon les indications données au paragraphe précédent.
• Débrancher l'alimentation électrique en enlevant la fiche de la prise de courant
• Dévisser complètement le raccord qui relie le tube du gaz au générateur
• Attendre que le générateur soit froid

Entretien

Pour un fonctionnement régulier de l'appareil, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur.

Attention

Avant de commencer une quelconque opération d'entretien, il faut:

• arrêtez la machine selon les indications du paragraphe précédent
• débrancher l'alimentation électrique en enlevant la fiche de la prise de courant
• dévisser complètement le raccord qui relie le tuyau du gaz au générateur
• attendre que le générateur soit froid

Le nettoyage s'effectue en enlevant d'éventuels déchets déposés sur la grille d'aspiration, et si cela est nécessaire, en nettoyant avec de l'air comprimé les pales du ventilateur.

Pour nettoyer le brûleur, il est nécessaire de démonter partiellement la machine de façon à rendre accessible l'ouverture de l'aspiration (à l'intérieur du tableau électrique de commande) et celle de sortie (à l'intérieur de la chambre de combustion) du brûleur. Donc après avoir enlevé le panneau inférieur du tableau électrique de commande, il faut souffler de l'air comprimé sur l'ouverture de l'aspiration et sur celle de la sortie du brûleur.

ANOMALIE DE FUNCTIONNEMENT	CAUSE
	Modèle "A"	Modèle "M"
Le moteur ne démarre pas	1-2-3-4-5-6	1-2-5
Le générateur s'arrête et la lampe témoin (1) de la boîte électronique s'allume	6-7-8-9-10-11
Le ventilateur tourne, mais l'alimentation du gaz est bloquée ou la flamme ne s'allume pas		8-11-12-13-14-15
La flamme s'éteint après avoir relaché le bouton de la vanne thermocouple (7)		14-16-17
L'alimentation du gaz est interrompu. La flamme s'éteint	10-11-12-18
Le générateur consomme trop de gaz	18-19	18-19
Le générateur ne s'arrête pas	5-6-13-20	5-20

SOLUTION

	Cause	Solution
1	Mauvaise connection électrique	Contrôr le branchement et la tension du réseau
2	Moteur surchauffé (le ventilateur tourne mal ou est bloquè)	Contrôr le moteur et le ventilateur et les réalisner, si nécessaire
3	Mauvaise programmation du thermostat d'ambiance	Faire la programmation désirée
4	La fiche du thermostat (n.2) n'est pas branchée	La branchéer
5	Interrupteur défaillant (n.4 pour mod."A" et n.6 pour mod."M")	Fermer l'alimentation du gaz,déconnecter la fiche de courant etmettre un interrupteur neuf
6	Coffret du contrôle de la flamme défaillant	Le substituer
7	Fiche d'alimentation électrique mal branchée	Inverser la phase
8	Le gaz n'arrive pas aux électrovannes	Contrôr que l'alimentation du gaz soit ouverteContrôr que la bouteille ne soit pas vide, pousser le bouton de la vanne stop-gaz
9	Les électrovannes ne s'ouvrent pas	Contrôr les électrovannesContrôr le branchement électriqueContrôr la capsule thermostatique

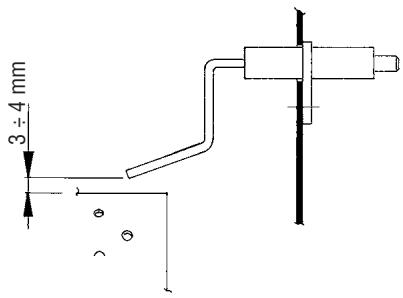

10	Sonde de ionisation défaillante et/ou mauvais règlage de l'électrode d'allumage	Faire le règlage selon le schémaSubstituer l'électrode de ionisation
11	La grille derrière le ventilateur est obstruée par des déchets	Enlever les déchets et nettoyer la grille
12	Intervention ou mauvais fonctionnement de la capsule thermostatique	Contrôr que les grille d'aspiration et de sortie ne soit pas obstruéesContrôr que le local soit bien aéréContrôr que l'air chaud puisse sorting librement
13	Thermostat défectueux	Contrôr le thermostat et replacer si nécessaire
14	La vanne gaz-thermique ne reste pas ouverte	Pousser le bouton de la vanne pendant environ 10 secondes
15	L'allumage ne fonctionne pas	Contrôr qu'il n'y ait pas un court circuit entre l allumeur piezo électrique et l'électrodeContrôr le règlage de l'électrode (voir schéma)
16	Le thermocouple neCHAFFE pas	Vérifier la position du thermocouple (voir schéma)Contrôr et le substituer, si nécessaire
17	Disjoncteur sur thermocouple défectueux	Nettoyer les contacts sur le disjoncteur ou le substituer
18	Régulateur de pression défectueux	Le changer
19	Fuites de gaz	Localiser la fuite avec de l'eau savonneuse et changer le piezzo défectueux
20	Les électrovannes ne se ferment pas	Fermer l'alimentation du gaz. Permettre au générateur de brûr le gaz dans le tuyau. Débrancher la prise. Démonter les électro-vannes, les nettoyer, les remonter ou bien les substituer

MOD. "M"

MV MOTEUR DU VENTILATEUR EV ELECTROVANNE CT THERMOSTAT DE SURCHAUFFE FU FUSIBLE 4A EA ELECTRODE D'ALLUMAGE TC THERMOCOUPLE PZ PIEZOELECTRIQUE IN INTERRUPEUR 0-1 DT DISJOINTER DE THERMOCOUPLE

CHARACTERISTIQUES TECHNIQUES			GP 29 A GP 29 M	GP 50 A GP 50 M	GP 105 A	GP 115 A
Puisance thermique max		[kW (Hi)]	13,5 - 30	20 - 52	32,2 - 96,6	32,2 - 96,6
		[kcal/h]	12.000 - 26.000	17.000 - 45.000	28.000 - 83.000	28.000 - 83.000
Débit d'air		[m³/h]	650	1.400	3.260	6.000
Consommation gaz		[kg/h]	1,0 - 2,3	1,54 - 4,00	2,5 - 7,5	2,5 - 7,5
Alimentationélectrique:	Phase		1	1	1	1
	Tension	[V]	230	230	230	230
	Fréquence	[Hz]	50	50	50	50
Puisance électrique		[V · A]	70	180	230	850
Pression gaz		[bar]	0,5 - 2,0	0,5 - 2,0	0,5 - 2,0	0,5 - 2,0
Niveau sonore à 1 m		[dBA]	67	72	77	78,5
Dimensions, L * P * H		[mm]	525 x 280 x 420	558 x 455 x 554	1.015 x 435 x 610	1.230 x 630 x 810
Poids		[kg]	11,5	16	35	63
