Type de produit	Console de traitement d'images médicales
Marque	KONICA MINOLTA
Modèle	CS-2
Reconnaissance automatique	Reconnaissance de la région anatomique et analyse des variations de forme/densité
Mémorisation des paramètres	Mémorisation automatique des réglages préférés de densité et contraste
Interface utilisateur	Graphique avec icône humanoïde pour sélection de la partie du corps
Débit image (console)	2 canaux pour normal, 1 canal pour sauvegarde
Débit image (imprimante)	1 canal pour normal, 1 canal pour sauvegarde
Support DICOM	Gestion impression (SCU), stockage (SCU), Worklist, Performed Procedure Step
Affichage standard niveaux de gris	Oui, sortie d'impression
Connexion maximale	2 unités REGIUS 170/190
Formats de sortie	1x1, 2x1, 1x2, 2x2
Options matérielles	Lecteur de code à barres pour enregistrement de cassette
Logiciel standard	CS-2 Console ou imprimante: 1 canal normal, 1 canal sauvegarde
Options logicielles	MWM/FTP/DETACHED, MPPS/DETACHED, HQ Mammographie, sorties DICOM supplémentaires, reconstruction, partage d'image, analyse des données
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Consulter la notice pour les procédures détaillées.

FOIRE AUX QUESTIONS - CS-2 KONICA

Comment allumer la console CS-2 ?

Appuyez sur le bouton d'alimentation situé à l'avant de la console. Attendez que le système démarre complètement.

Comment sélectionner la région anatomique à examiner ?

Utilisez l'interface graphique avec l'icône humanoïde pour sélectionner la partie du corps souhaitée.

Comment connecter la console à une imprimante ?

Assurez-vous que l'imprimante est compatible DICOM. Connectez-la via le réseau et configurez les paramètres DICOM dans le menu de la console.

Que signifie le support DICOM ?

DICOM est une norme pour l'échange d'images médicales. La CS-2 prend en charge la gestion d'impression, le stockage, la gestion des listes de travail et l'étape de procédure réalisée.

Comment personnaliser les paramètres de traitement ?

La console mémorise automatiquement vos réglages préférés de densité et contraste. Plus vous l'utilisez, plus elle s'adapte à vos préférences.

Combien d'unités REGIUS peuvent être connectées ?

La CS-2 peut être connectée à un maximum de 2 unités REGIUS 170/190.

Quels formats de sortie sont disponibles ?

Les formats de sortie supportés sont : 1x1, 2x1, 1x2 et 2x2.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez les produits abrasifs ou liquides.

Que faire en cas d'écran noir ?

Vérifiez que la console est alimentée et que le câble d'alimentation est branché. Si le problème persiste, contactez le support technique.

Où trouver le numéro de série ?

Le numéro de série se trouve sur une étiquette à l'arrière de la console. Il est également mentionné dans la notice d'utilisation.

MODE D'EMPLOI CS-2 KONICA

La console CS-2 de la série REGIUS a été conçue pour apporter à l'utilisateur un plus grand confort d'utilisation et une simplicité de fonctionnement étendue. Afin de proposer une console utilisable par quiconque, à son installation, la console CS-2 comprend le strict minimum de fonctions essentielles pour une plus grande simplicité d'utilisation. Parallèlement, l'intégration de fonctions de traitement automatique garantit un environnement opérationnel convivial et un très haut niveau d'efficacité.

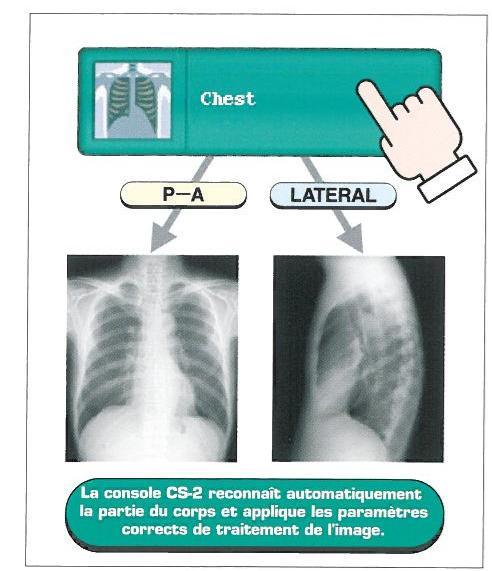

Reconnaissance automatique de la partie du corps

L'analyse complète des variations de forme et de densité dans la partie du corps, du bord et de la continuité des os, etc. permet à la console CS-2 de restituer une image optimale sans paramètre clé complexe.

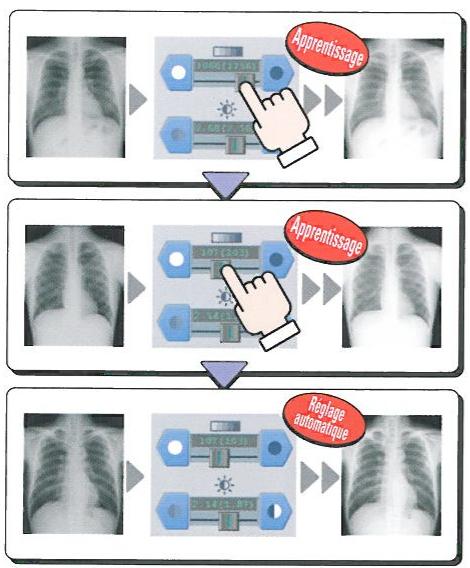

Fonction de mémorisation automatique des paramètres de traitement

La console CS-2 mémorise automatiquement les réglages préférés de densité et de contraste effectués par l'utilisateur, et calcule régulièrement la moyenne de ces valeurs. La qualité des images produites par la console CS-2 est donc personnalisée; plus la console est utilisée, plus la qualité des images se rapproche des préférences de l'utilisateur.

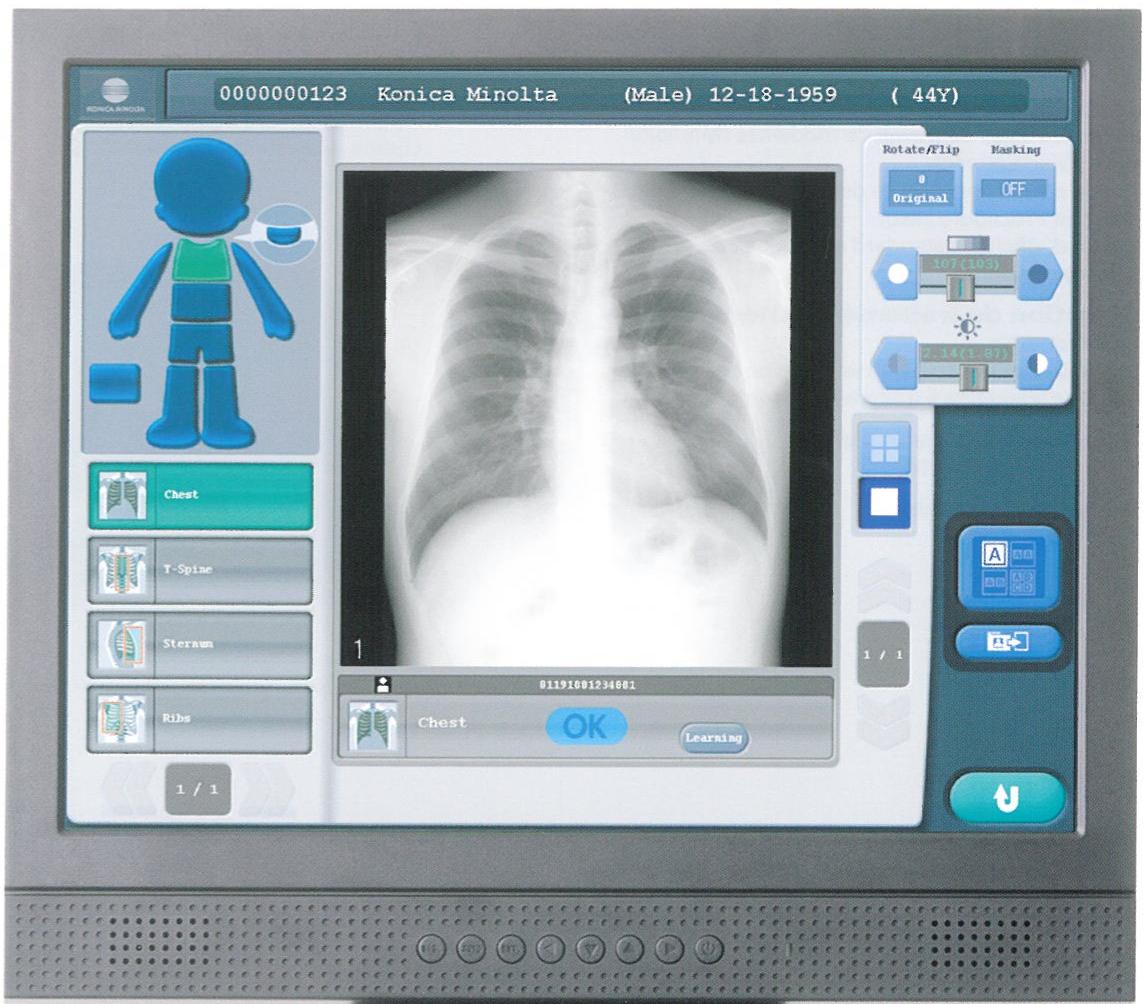

Interface graphique utilisateur simple

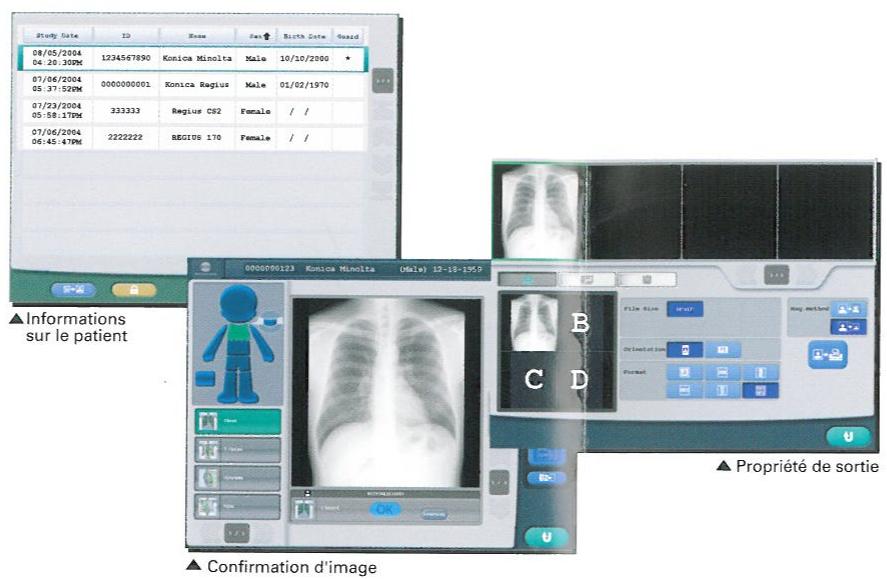

La console CS-2 permet à l'utilisateur de sélectionner la partie du corps à examiner à partir d'un icône d'humanoïde. Le fonctionnement simplifié de l'écran, depuis l'enregistrement des patients jusqu'à la vérification des images, est possible grâce à l'utilisation de différentes fonctions de traitement automatique.

Débit image

Maximum Console : 2 canaux pour normal, 1 canal pour sauvegarde Imprimante : 1 canal pour normal, 1 canal pour sauvegarde

✓ Logiciel standard CS-2 Console ou imprimante:1 canal pour normal,1 canal pour sauvegarde

Support DICOM

Gestion d'impression en niveaux de gris de base (SCU)

Stockage (SCU)

Gestion des listes de travail de modalités (Modality Worklist Management)

Étape de procédure réalisée de modalités (Modality Performed Procedure Step)

Fonction d'affichage standard en niveaux de gris (sortie d'impression)

Fonction de traitement automatique de l'image

Reconnaissance automatique de la région anatomique Etude de paramètres à traitement automatique

Connexion maximale

2 unités REGIUS 170/190

Format de sortie

1x1, 2x1, 1x2, 2x2

Options principales

Option matérielle Lecteur de code à barres pour enregistrement de cassette ○ Option logicielle Logiciel standard CS-2 Option CS-2 MWM/FTP/DETACHED Option CS-2 MPPS/DETACHED Option CS-2 HQ Mammographie Sortie supplémentaire n°1 DICOM CS-2 Sortie supplémentaire n°2 DICOM CS-2 Module sortie DICOM CS-2 Option reconstruction CS-2 Option partage d'image CS-2 Option analyse des données CS-2

Les spécifications peuvent être modifiées sans préavis.
