CPLATE - Appareil médical d'imagerie KONICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'imagerie médicale (CR) pour mammographie
Marque	Konica Minolta
Modèle	CPLATE (CP1M200)
Technologie	Colonnes de cristal au bromure de césium (CsBr)
Fonctions principales	Acquisition d'images mammographiques, lecture laser à photostimulation
Qualité d'image	DQE élevée, netteté et granularité améliorées, contraste périphérique des tumeurs accru
Réduction de dose	Oui, grâce à l'efficacité quantique de détection supérieure
Dimensions (L x P x H)	Environ 60 x 60 x 100 cm
Poids	Environ 150 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	500 W
Interface	DICOM compatible
Entretien et nettoyage	Nettoyage régulier des plaques et du système selon les instructions du manuel
Sécurité	Conforme aux normes médicales (CE, FDA)
Accessoires inclus	Plaques phosphore, logiciel de traitement d'images
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant, maintenance par technicien agréé
Durée de vie de la plaque	Longue durée grâce à la dégradation minimale du phosphore

FOIRE AUX QUESTIONS - CPLATE KONICA

Qu'est-ce que la technologie à colonnes de cristal du CPLATE ?

La technologie à colonnes de cristal utilise du phosphore au bromure de césium (CsBr) formé en colonnes. Cela réduit la diffusion du faisceau laser et améliore l'efficacité de la luminescence photo-stimulée, offrant une qualité d'image supérieure.

Quels sont les avantages du CPLATE par rapport aux systèmes conventionnels ?

Les avantages incluent une qualité d'image nettement améliorée, une meilleure visibilité des lésions mammaires, une DQE supérieure et une réduction de la dose de rayons X pour les patientes.

Comment entretenir la plaque phosphore du CPLATE ?

Nettoyez la plaque avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Suivez les instructions du manuel pour le stockage et la manipulation afin de préserver la qualité d'image.

Quelle est la durée de vie de la plaque ?

Grâce à la dégradation minimale du phosphore sous rayons X, la plaque conserve une qualité d'image élevée pendant longtemps. Sa durée de vie typique est de plusieurs années selon l'utilisation.

Le système CPLATE nécessite-t-il un calibrage régulier ?

Oui, un calibrage périodique est recommandé pour garantir une DQE optimale et une qualité d'image constante. Consultez le manuel pour la fréquence.

Quels types d'images peut-on obtenir avec le CPLATE ?

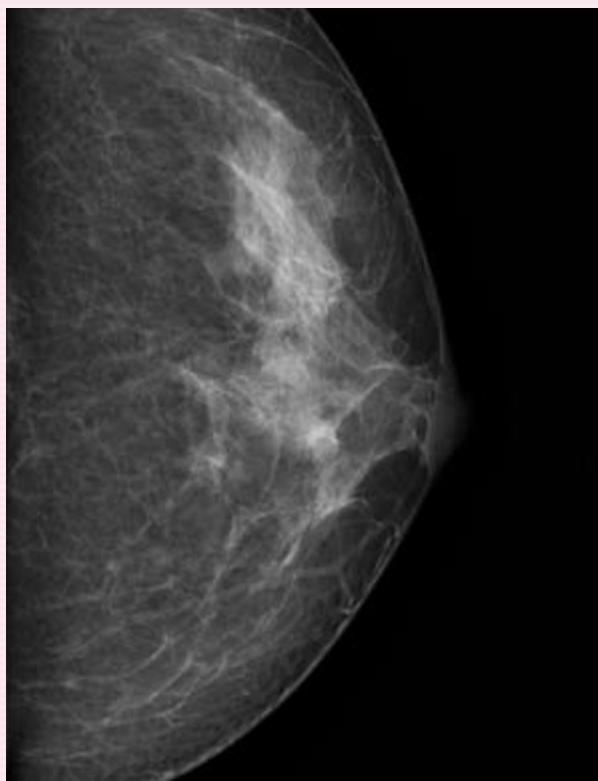

Le système produit des images mammographiques numériques de haute résolution, avec un contraste amélioré pour détecter les lésions. Il est compatible avec les flux de travail DICOM.

Est-il compatible avec les logiciels de PACS ?

Oui, le CPLATE est compatible DICOM, ce qui permet l'intégration avec les systèmes PACS et les logiciels de traitement d'images.

Comment le CPLATE permet-il de réduire la dose de rayons X ?

Grâce à une DQE supérieure, le système utilise plus efficacement les rayons X, permettant d'obtenir des images de qualité avec une dose plus faible, améliorant ainsi la sécurité des patientes.

Que faire en cas de baisse de qualité d'image ?

Vérifiez d'abord la propreté de la plaque. Si le problème persiste, effectuez un calibrage ou contactez le service technique. Une baisse peut être due à l'usure de la plaque ou au besoin de maintenance.

Où trouver des pièces de rechange pour le CPLATE ?

Les pièces détachées sont disponibles auprès du fabricant Konica Minolta ou de ses distributeurs agréés. Contactez le support technique pour les références.

MODE D'EMPLOI CPLATE KONICA

Une technologie colonne de cristal pour un diagnostic en toute transparence.

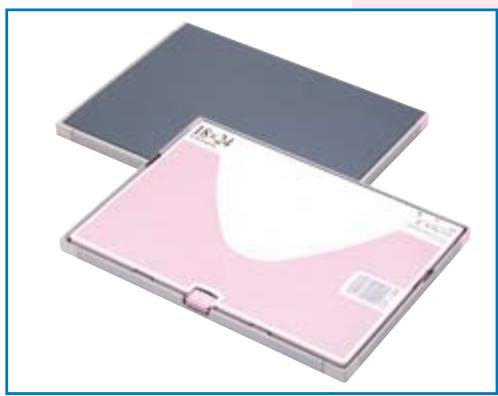

Le nouveau regius c-plate est le premier système à plaque phosphore à technologie aiguille de cristal spécifique conçu pour la mammographie.

Il présente trois grands avantages par rapport aux technologies conventionnelles :

• une qualité d'image nettement améliorée;
• une plus grande visibilité des lésions mammaires;
• une DQE (efficacité quantique de détection) supérieure.

La technologie cristal. son fonctionnement.

La technologie innovante à colonnes de cristal de Kona Minolta représente un grand bond en avant dans la conception de plaques ERLM CR.

La granularité des images radiographiques est aggravée par le bruit quantique des rayons X. Pour minimiser cet effet, nous utilisons du phosphore au bromure de césium (CsBr). Son coefficient d'absorption élevé, rarement rencontré dans le domaine des rayons X, en fait l'un des matériaux les plus absorbants disponibles aujourd'hui.

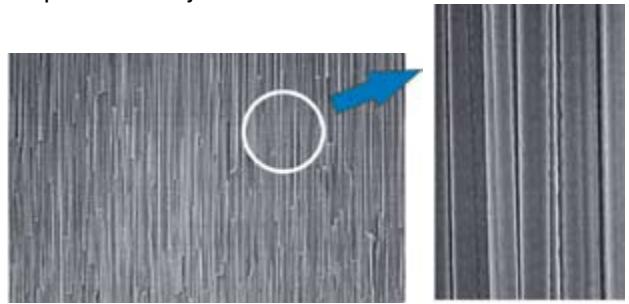

Les cristaux de phosphore sont formés en colonnes dans la plaque, ce qui leur confère un effet de guidage optique qui réduit la diffusion du faisceau laser et permet l'introduction efficace d'une luminescence photo-stimulée dans le récepteur. Cette caractéristique améliore considérablement la qualité de l'image de la plaque CR.

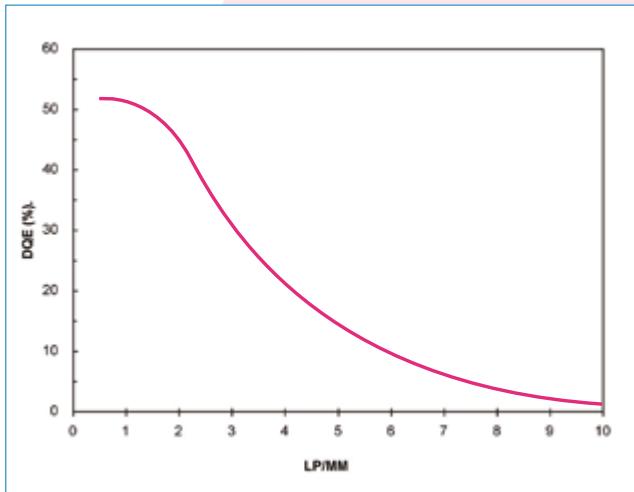

La dégradation du phosphore sous l'effet des rayons X étant minimale, la qualité de l'image de la C-Plate reste élevée pendant longtemps. Les hautes performances DQE de l'appareil se traduisent également par une meilleure visibilité des lésions mammaires tout en réduisant l'exposition aux rayons X.

Principales caractéristiques de c-plate - CP1M200

• Netteté, granularité et stabilité sans précédent
• Amélioration du contraste à la périphérie des tumeurs
• Réduction de la dose de rayons X
• Substance fluorescente de plus longue durée pour des images de haute qualité plus stable
• Efficacité accrue du guidage optique grâce à la réduction de la diffusion du rayon laser de lecture à travers la Technologie Crystal
