| Type de produit | Logiciel de gestion des couleurs pour spectrophotomètres |
| Nom du logiciel | SpectraMagic NX Edition PRO |
| Instruments compatibles | CM-3700d, CM-3600d, CM-3610d, CM-3630, CM-3500d, CM-700d/600d, CM-2600d/2500d/2300d/2500c, CM-2002, CM-500 Series, CM-512m3, CR-400/410, DP-400, CR-300/200 Series |
| Fonctions principales | Mesure et analyse des couleurs, contrôle qualité, gestion des tolérances, rapports personnalisés |
| Espaces chromatiques supportés | L*a*b*, L*C*h, XYZ, Hunter Lab, Yxy, L*u'v', L*u*v*, Lab99, LCh99, Munsell, etc. |
| Équations de différence de couleur | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔEoo (CIE DE2000), CMC(l:c), FMC-2, NBS, DIN, etc. |
| Types de graphiques | Réflectance spectrale, absorbance, L*a*b* absolu, ΔL*a*b* 2D/3D, diagramme de chromaticité xy, tendance, histogramme |
| Fonctions spéciales | Indice utilisateur (jusqu'à 8 équations), tolérance automatique, macro, navigation avec didacticiel |
| Gestion des données | Stockage jusqu'à 5000 données par fichier, import/export CSV, TXT, XML, copier-coller vers Excel |
| Fonction d'impression | Création de rapports personnalisés, fiches d'expédition, impression combinée |
| Support multi-angles | Prise en charge du CM-512m3 avec affichage simultané de quatre directions |
| Compatibilité ascendante | Données des versions SpectraMagic V3.3 et V3.6 compatibles |
| Configuration minimale requise | Windows 2000/XP/Vista, Pentium III 600 MHz, 128 Mo RAM, 450 Mo disque dur, écran 1024x768 |
| Systèmes d'exploitation supportés | Windows 2000 Professional SP4, XP Professional SP2 (x86 et x64), Vista Business (32/64 bits) |
| Connectivité | Port USB pour clé de protection, port série ou USB pour l'instrument |
| Langues disponibles | Anglais, japonais, allemand, français, espagnol, italien, chinois, coréen |
FOIRE AUX QUESTIONS - CM-S100W KONICA
Questions des utilisateurs sur CM-S100W KONICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante 3D au format PDF gratuitement ! Retrouvez votre notice CM-S100W - KONICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM-S100W de la marque KONICA.
MODE D'EMPLOI CM-S100W KONICA

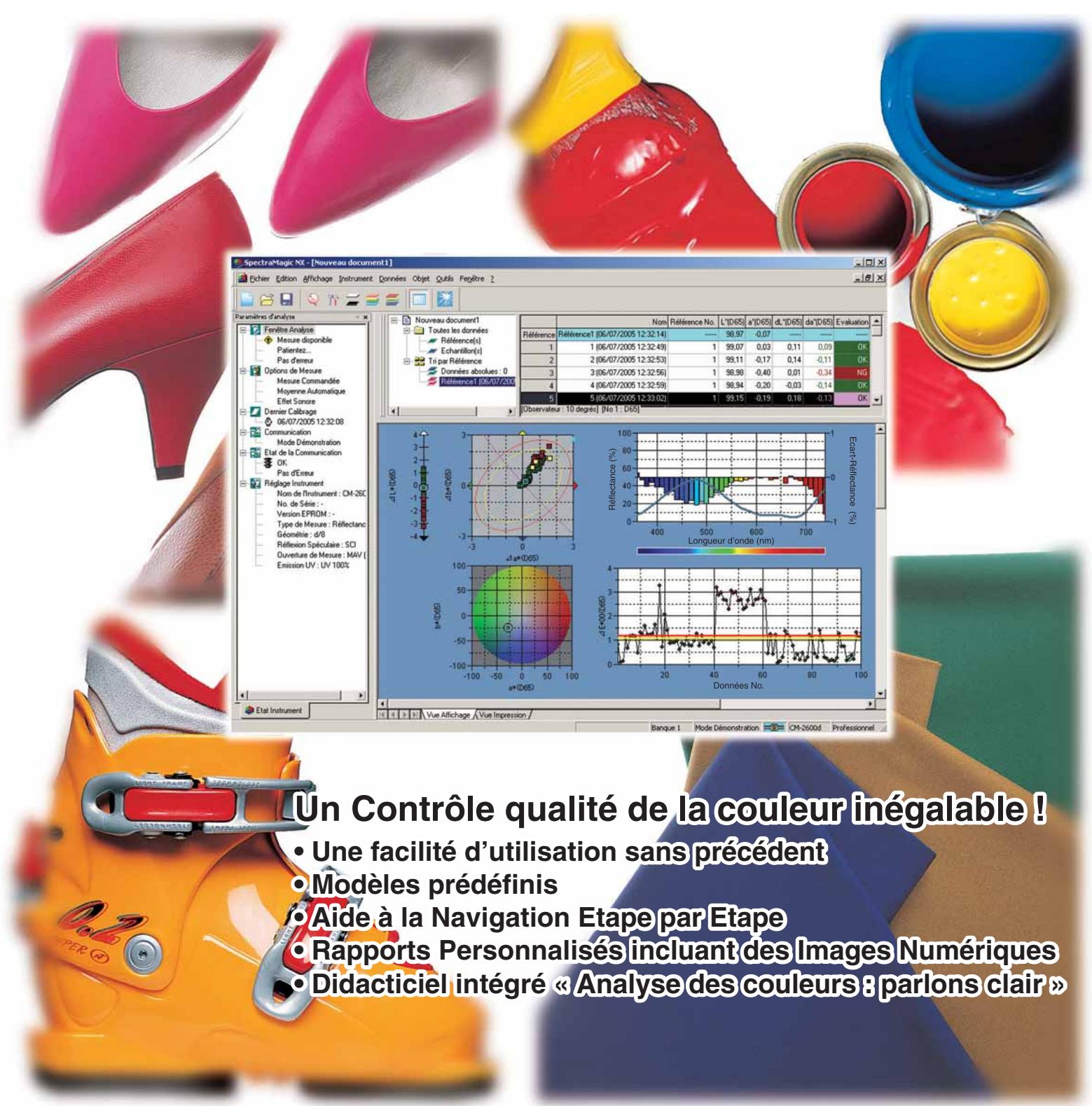

SpectraMagic™ NX
Edition PRO

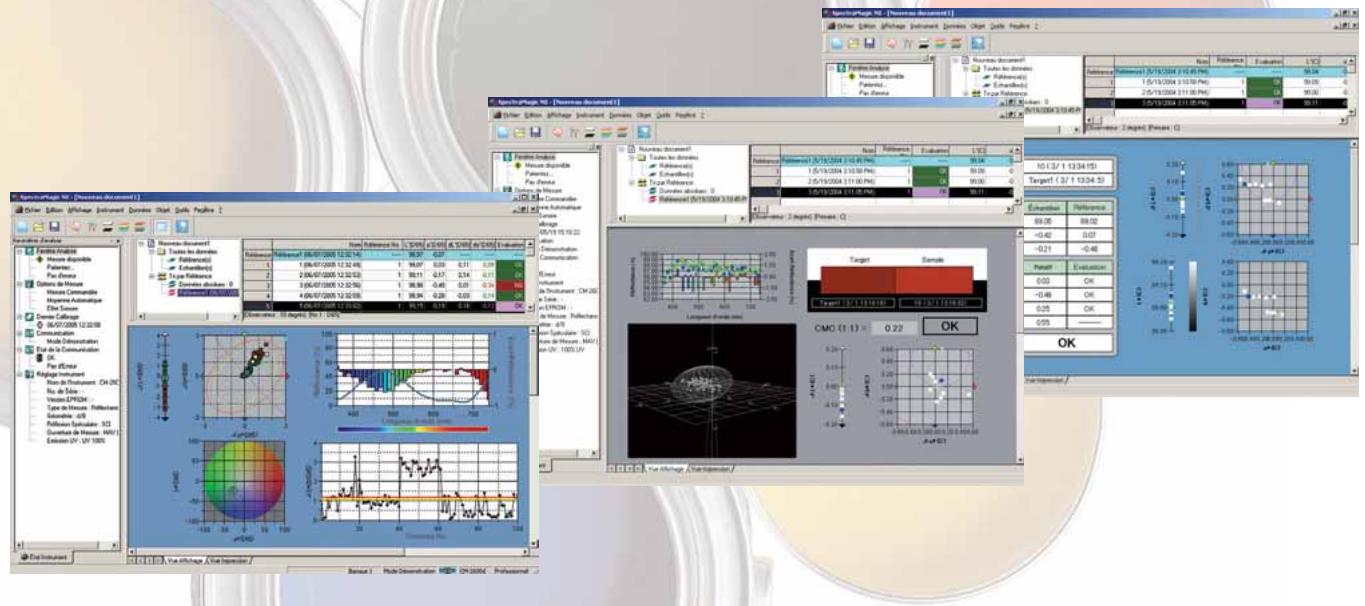

Liberté totale et souplesse en adéquation avec les exigences du contrôle qualité
Les caractéristiques de mise en page des écrans varient en fonction de l'application, en allant du simple affichage d'une évaluation d'Acceptation/Rejet à celui d'une analyse détaillée d'un travail de R&D en passant par la visualisation d'un contrôle de calcul statistique. SpectraMagic™ NX offre un choix de plusieurs modèles prédéfinis. Vous pourrez aussi creator votre propre mise en page de l'écran en fonction de vos besoin et de l'application et ce, en toute liberté et avec une grande souplesse. Chaque type de graphique (de couleur, spectral, de différence de couleur 2D/3D ou de tendance) ainsi que les listes de données peuvent être affichées à la taille de votre choix en toute simplicité.
Applications de contrôle poussée de la qualité
Les données de référence d'une référence principale (référence primaire) peuvent être associées à deux cibles de travail ou plus (références secondaires). Ceci permet des applications de contrôle poussé de la qualité tels que la vérification des différences de couleurs entre les cibles mini/maxi et la référence principale simultanément. Ou bien, il peut gérer la référence de couleurs d'un produit entier en sections en comparant les différences de chaque section avec la couleur de référence.
La donnée minimale de plusieurs échantillons est calculée automatiquement et spécifiée comme tolérance. Le réglage automatique de la tolérance permet un jugement bon/refusé en utilisant trois équations de différence de couleurs, CMC(I:c), CIE 1994, CIE DE2000, qui sont considérées comme similaires à l'évaluation visuelle et qui sont adoptées de plus en plus par les sociétés et les organisations.
Tolérance automatique

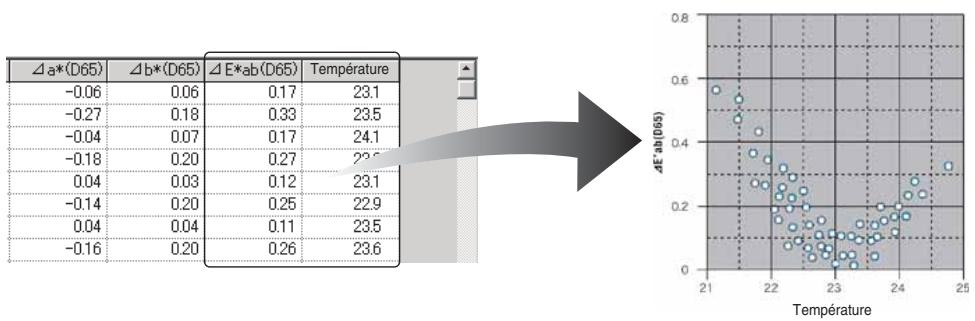

Saisie d'informations pour les données de mesurage
Il est possible d'entrer des informations supplémentaires pour les données de mesurage, ce qui s'avérera utile pour organiser, trier ou rechercher des données. Des informations telles que le nom du modèle, le nom de l'élément, le N^ du produit, le N^ de code, le nom, le N^ d'ordre, le N^ de couleur, le N^ de lot de production, le nom du client, le nom du produit, le résultat de l'évaluation visuelle (jugement bon/refusé), la température, le degré d'humidité, etc. peuvent être entrées.
Exemple d'impression d'une fiche d'expédition
Plusieurs fonctions d'impression
Comme pour la vue d'affichage, il est possible d'utiliser la vue d'impression pour créer votre propre format en positionnant et en éditant des objets à votre convenance. Cette fonction est utile pour préparer des rapports facilement lisibles ou pour remplir des fiches d'expédition. En outre, il est possible de combiner plusieurs données et de les imprimer sur une seule page.
Graphiques exhaustifs et évaluations de différence de couleur
SpectraMagic™ NX rend le contrôle qualité de la couleur accessible tout en restant très complet. Plusieurs graphiques sont disponibles avec les toutes dernières équations de différence de couleur Acceptation/Rejet, telles que celles aux normes CIE 1994 ou CIE DE2000 et plusieurs autres règles industrielles. L'ajustement des tolérances, dans des cadres ou des ellipses, est calculé automatiquement ou ajusté manuellement en fonction de normes approuvées. En outre, SpectraMagic™ NX comporte une fonction « Indice Utilisateur » vous permettant de configurer jusqu'à 8 équations de couleur personnalisées pour répondre aux exigences industrielles spécifiques de l'évaluation de la couleur. La référence automatique constitue une autre particularité rendant le contrôle qualité avec SpectraMagic™ NX extrêmement simple et rapide.
Graphique spectral
Graphique de couleur
Graphique detendance
Graphique de différence de couleur
Modèles prédéfinis pour applications diverses
Les modèles conçus pour des applications diverses sont immédiatement utilisables.
Prise en charge du cm-512m3 (logiciel de données de couleurs multi-angles)
SpectraMagic™ NX supporte également le CM-512m3, qui est un instrument du type multi angles, fournissant des valeurs de mesure dans trois directions d'éclairage en tant que résultat d'une seule mesure. Par conséquent, il peut afficher les données dans trois directions simultanément, et il peut afficher des graphes en ligne pour une indication visuelle des caractéristiques angulaires typiques pour un instrument du type multi angles.
Affichage de E_00 (CIE DE2000)
Il est désormais possible d'afficher le E_00 (CIE DE2000). Il correspond à l'équation améliorée de différences de couleur dans l'espace chromatique L^ a^ b et offre une meilleure corrélation entre la valeur de différence de couleur et la valeur d'évaluation visuelle pour des différences de couleur subtiles.
Exemple de modèle pour l'industrie automobile

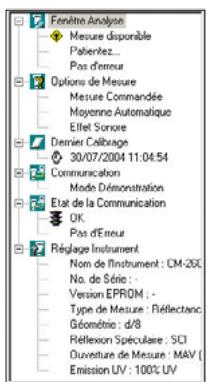

La fenêtre paramètres d'analyse montre une information de l'instrument d'un seul coup d'oeil
Avec SpectraMagic™ NX, toute information de l'instrument (état, options de mesure, dernier calibrage, état de la communication et réglages de l'instrument) peut être vue d'un seul coup d'œil.
Compatibilité ascendante avec les données des générations précédentes spectra magic
Les données du logiciel précédent SpectraMagic™ (V3.3, V3.6) sont compatibles avec le SpectraMagic™ NX. Les anciennes données peuvent être utilisées sans aucun traitement.
Données affichées avec SpectraMagic™ V3.6
Données affichées avec SpectraMagic™ NX

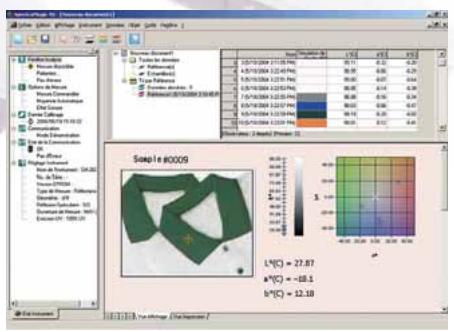

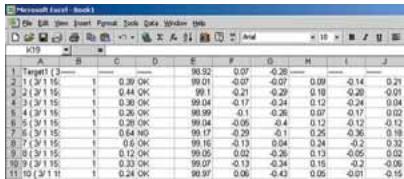

Des rapports exhaustifs et une exportation simplifiée des données
Avec SpectraMagic™ NX, vous pouvez insérer des images numériques avec les données de mesure, ce qui ouvre de nouvelles dimensions à la communication des couleurs envers vos clients. L'affichage de la liste de données vous permet d'exporter rapidement les données de mesure dans Excel, en utilisant la fonction copier-coller. L'utilisateur peut également créer en toute liberté les rapports de traçabilité de la couleur que les clients exigent. De plus, SpectraMagic™ NX autorise le partage des données au sein d'un réseau local d'entreprise (LAN) et fonctionne sous Windows® 2000 Professional et XP Professional.

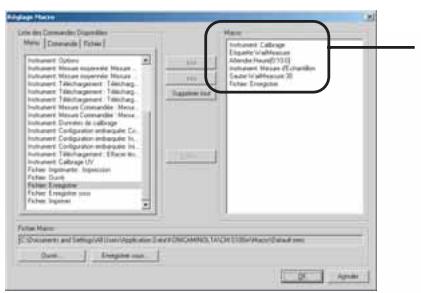

Opérations automatisées grâce à la fonction macro
Il est possible de programmer facilement des circuits d'opérations répétitifs tels que des macros en utilisant l'affichage menu afin d'automatiser les opérations. Cela réduira efficacement le temps de travail et évitera également des erreurs d'exécution.

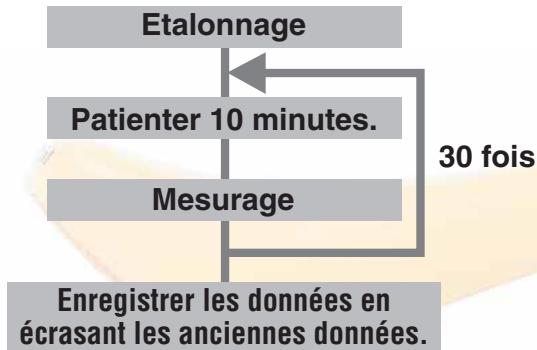

Exemple d'un circuit d'opérations
Calibrer l'appareil avant la prise de mesure, répéter la prise de mesure 30 fois à un intervalle de 10 minutes puis enregistrer les données.

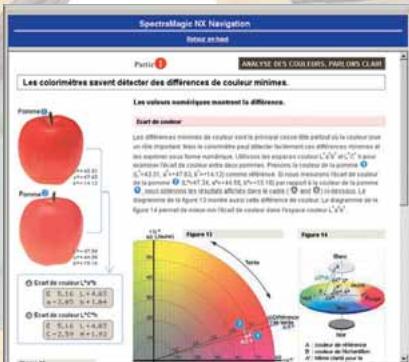

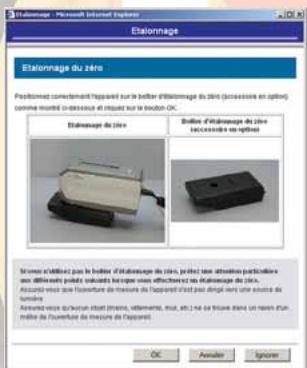

La navigation & le didacticiel des couleurs pour une maîtrise parfaite du travail à toutes les étapes
Grâce à la fonction exclusive de Navigation, vous maîtrisez totalement le flux des opérations avec une aide en ligne détaillée étape par étape et comptant des illustrations imagées. La fenêtre de Navigation du SpectraMagic™ NX comprend aussi un lien vers la version HTML de « Analyse des couleurs : parlons clair » qui compte de nombreuses illustrations et explications contribuant à une meilleure compréhension des notions élémentaires et des termes techniques liés à la couleur et à la technologie de la colorimétrie.
Configuration informatique minimale requise
| OS | Windows® 2000 Professional SP 4 Windows® XP Professional SP 2, Edition x64 Windows® Vista Business 32 bits (x86), 64 bits (x64) (Versions en angls, japonais, allemand, français, espagnol, italien, chinois traditionnel, chinois simplifié, et hangul Pour Windows® XP Professional x64, versions en angls et en japonais uniquement.) |
| Proesseur Météore Disque dur Affichage Autres | Pentium® III 600 MHz ou plus puissant (recommendés). La taille mémoire dépend du système d'exploitation installé. 128 MB de Mémoire (256 MB sont recommançés) 450 MB d'espace libre sur le disque dur (Un espace libre disponible de 400 MB sur le disque dur est nécessaire.) L'afficheur prend en charge un minimum de 256 couleurs en 1024 x 768 points. Lecteur de CD-ROM (necessaire pour l'installation) Un port USB disponible (pour la clé de protection) Un port série ou USB disponible pour l'apparil (consultez les recommendations concernant l'apparil à connecter) Internet Explorer Version 5.01 ou ultérieure |
| Caracteristiques | CM-3700d, CM-3600d, CM-3610d, CM-3630, CM-3500d, CM-700d/600d, CM-2600d/2500d/2300d/2500c, CM-2002, CM-500 Series, CM-512m3, CR-400/410, DP-400, CR-300/CR-200 Series (Le CR-300/200 Series ne peut être utilisé que si la version de l'unité centrale est 3.0 ou ultérieure et qu'il est connecté via un cable RS-232C. L'apparil ne peut pas fonctionner avec un convertisseur USB.) |
| Fonctions Espace chromatique | L*a*b*, L*C*h, XYZ, Hunter Lab, Yxy, L*u'v', L*u*v', Lab99, LCh99, Munsell, et leurs différences de couleur (sauf pour Munsell) |
| Indice | MI, WI (CIE 1982, ASTM E313-73, ASTM E313-96, HUNTER, BERGER, TAUBE, STENSBY, Ganz), Tint (CIE 1982, ASTM E313-96, Ganz), YI (ASTM D1925, ASTM E313-73, ASTM E313-96, DIN6167), WB (ASTM E313-73), Intensité standard (ISO 105.A06), Blancheur ISO (TAPPI T425, ISO2470), Opacité (ISO 2471, TAPPI T452 89% fond noir/fond blanc), Diffusion de lumière (ASTM D1003-97)*, Densité (Statut A, Statut T), Longueur d'onde dominate, Pureté d'excitation, RXRYRZ, valeur de brilliance 8 dégrès (CM-3600d, CM-2600d/2500d uniquely), équation utilisateur, chaque différence, 555, Force col., Pseudo force col., Degré de dégorgement (ISO 105.A04E), Échelle de gris (ISO 105.A05), Force colorante K/S (apparent (ΔE*ab, ΔL*, ΔC*, ΔH*, Δa*, ab*) absorption maximale, longueur d'onde totale, longueur d'onde utilisateur), NC#, Grade NC#, Ns, Grade Ns *Avec certains types d'appareils, le système optique de réception de la lumière peut ne pas correspondre à la définition pour la diffusion de lumière (ASTM D1003-97). Cela ne pose néanmoins aucun problème du moment que la valeur est utilisée comme une valeur relative. |
| Equation de différence de couleurs | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994) et chacun des composants de la clarté, de la saturation et de la tonalité, ΔEoo (CIE DE2000) et chacun des composants de la clarté, de la saturation et de la tonalité, ΔE99 (DIN99), ΔE (Hunter), CMC (l:c) et chacun des composants de la clarté, de la saturation et de la tonalité, FMC-2, NBS 100, NBS 200, ΔEc (degré) (DIN 6175-2), ΔEp (degré) (DIN 6175-2) |
| Observateur Illuminant Graphiques | 2 dégrès, 10 dégrès A,C,D50,D55,D65,D75,F2,F6,F7,F8,F10,F11,F12,U50 Réfléctance spectrale (facteur de transmission) et ses différences, Absorbance et ses différences, valeur absolue L*a*b*, ΔL*a*b* (distribution des différences de couleur 2D/3D, MI), diagramme de chromaticité xy, Carte de tendance et historisme de chaque espace chromatique et équation de différences de couleur |
| Image numérique Pilotage de l'instrument | Lien entre la valeur mesurée et les données de l'image (format JPEG ou BMP), Insertion d'images personnalisées Mesurage/calibrage Mesurage moyenné automatique: de 1 à 999 mesurages Mesurage moyen manuel: Nombre illimité de mesurages (La déviation standard et la valeur moyenne s'afficht dans l'espace chromatique sélectionné pendant le mesurage.) Mesurage via le déclenchéur (Excepté pour le CM-3000 Series) Configuration de l'apparéil Chargement de données stockées dans l'apparéil (Sauf pour le CM-3000 Series) Affichage de la liste des données stockées dans l'apparéil (Sauf pour le CM-3000 Series) |
| Référence Liste de données | Enregistrement de plusieurs couleurs de réseau (Sélection automatique de couleur de réseau), Saisie manuelle et enregistrement de données colorimétriques en fonction de l'espace chromatique spécifique, Tél'échéancement de données de références/mesures (suapeur, tri, mesurage moyen, copier-coller), Lien entre les images JPEG, Affichage de la valeur statistique et du rapport acceptation/rejet Fonction d'écriture du résultat de l'évaluation visuelle, Fonction de saisie/listage des informations supplémentaires sur les données |
| Entrée/Sortie externe | Téléchargement/enregistrement de fichiers de données dans leur format d'origine (Extension: mes) (Possibilité de télécharger plusieurs fichiers.) Téléchargement/enregistrement de fichiers modèle dans leur format d'origine (Extension: mtp) (Possibilité de télécharger plusieurs fichiers.) Sauvegarde des données au format texe (CSV, TXT), sauvégarde des données au format XML, Copie des données listées dans le presse-papier. |
| Fonction d'assistance Autres Affichage à l'écran | Fenêtre de navigationNombre de fichiers pouvant être ouverts simultanément: 20 Nombre de données pouvant être stockées dans un fisier: Données de réseau: 5 000, Données de mesurage: 5 000 Affichage de la fenêtre détaillée des paramétres d'analyse, Didactiel « Analyse des couleurs : parlons clair » |
| Opérations | Les opérations sont simplifiées grâce à l'écran d'opérations avec ses grands boutons, à l'utilisation de touches de racourci à la place de la souris, à la fonction de Navigation, et à la fonction macro. |
Consignes de sécurité
Pour une utilisation adaptée et pour
votre sécurité, veuillez lire
attentivement le manuel d'utilisation
avant de vous servir de ce produit.
Certificat d'enregistrement N°YKA 0937154
Date d'enregistrement : 3 mars 1995
Certificat d'enregistrement N° JQA-E 80027
Date d'enregistrement : 12 mars 1997
- Les specifications et les illustrations peuvent faire l'objet de changements sans avis préalable
- Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
- Pentium® est une marque déposée de Intel Corporation aux États-Unis et dans d'autres pays.
