Type de produit	Carte PCI 1 port parallèle
Marque	SWEEX
Modèle	PU005V2
Connecteur	1 port parallèle LPT (DB25 femelle)
Interface	PCI 32 bits
Systèmes d'exploitation supportés	Windows 2000, XP, Vista
Alimentation	Alimentée par le bus PCI (5V)
Dimensions (estimées)	120 mm x 30 mm x 15 mm (L x l x h)
Poids (estimé)	50 g
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	5 % à 85 % (sans condensation)
Fonctions principales	Ajoute un port parallèle LPT à un ordinateur de bureau
Compatibilité matérielle	Ordinateur avec un slot PCI libre
Installation	Insérer dans un slot PCI, installer le pilote depuis le CD fourni
Paramétrage du port	Via le Gestionnaire de périphériques, onglet Paramètres du port
Certification	Pilotes non certifiés Windows (testés par Sweex)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Décharger l'électricité statique avant manipulation ; éviter les chocs, chaleur, poussière et humidité
Garantie	3 ans (sauf cartes graphiques et électronique grand public : 2 ans)
Périphériques compatibles	Imprimantes, scanners, clés matérielles (LPT), etc.
Contenu du colis	Carte PCI, CD de pilotes, guide d'installation rapide
Réparabilité	Pas de pièces détachées ; remplacer la carte en cas de défaut

FOIRE AUX QUESTIONS - PU005V2 SWEEX

Comment installer la carte PCI SWEEX PU005V2 ?

Éteignez l'ordinateur et débranchez tous les câbles. Déchargez-vous de l'électricité statique en touchant une surface métallique reliée à la terre. Insérez la carte dans un slot PCI libre, fixez-la avec une vis si possible, puis refermez le boîtier. Rebranchez tout et allumez le PC.

Comment installer les pilotes sous Windows XP ?

Après avoir allumé le PC, Windows détecte le nouveau matériel. Cliquez sur 'Annuler'. Insérez le CD Sweex, lancez l'installation automatique et choisissez 'Installer'. Si un avertissement de pilote non certifié apparaît, cliquez sur 'Continuer quand même'. Terminez par 'Exit'.

Comment installer les pilotes sous Windows Vista ?

Suivez la même procédure que pour Windows XP. Après l'installation, cliquez sur 'Exit' et redémarrez l'ordinateur si nécessaire.

Comment paramétrer le port parallèle ?

Allez dans Démarrer > Panneau de configuration > Système > Matériel > Gestionnaire de périphériques. Développez 'Ports (COM & LPT)', faites un clic droit sur la carte Sweex, puis 'Propriétés'. Sous l'onglet 'Paramètres du port', vous pouvez visualiser ou modifier les réglages.

Cette carte est-elle compatible avec Windows 7 ou 10 ?

Le manuel indique une compatibilité avec Windows 2000, XP et Vista. Pour Windows 7/10, vous pouvez essayer d'utiliser les pilotes en mode de compatibilité, mais il n'y a pas de garantie de fonctionnement.

Que faire si Windows affiche 'Pilote non certifié' ?

Ne vous inquiétez pas. Sweex teste tous ses pilotes. Cliquez sur 'Continuer quand même' pour poursuivre l'installation.

Puis-je utiliser cette carte avec une clé matérielle (dongle) ?

Le manuel précise que ce périphérique n'est pas compatible avec toutes les clés matérielles. Testez votre dongle spécifique.

Quelle est la durée de la garantie ?

La plupart des produits Sweex bénéficient d'une garantie de 3 ans, mais les cartes graphiques et l'électronique grand public ont 2 ans. La prise en charge se fait via le revendeur.

Comment nettoyer la carte ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Quelles précautions de sécurité prendre lors de l'installation ?

Débranchez l'alimentation électrique, déchargez l'électricité statique en touchant le châssis métallique, évitez les tournevis aimantés et ne touchez pas les contacts dorés de la carte.

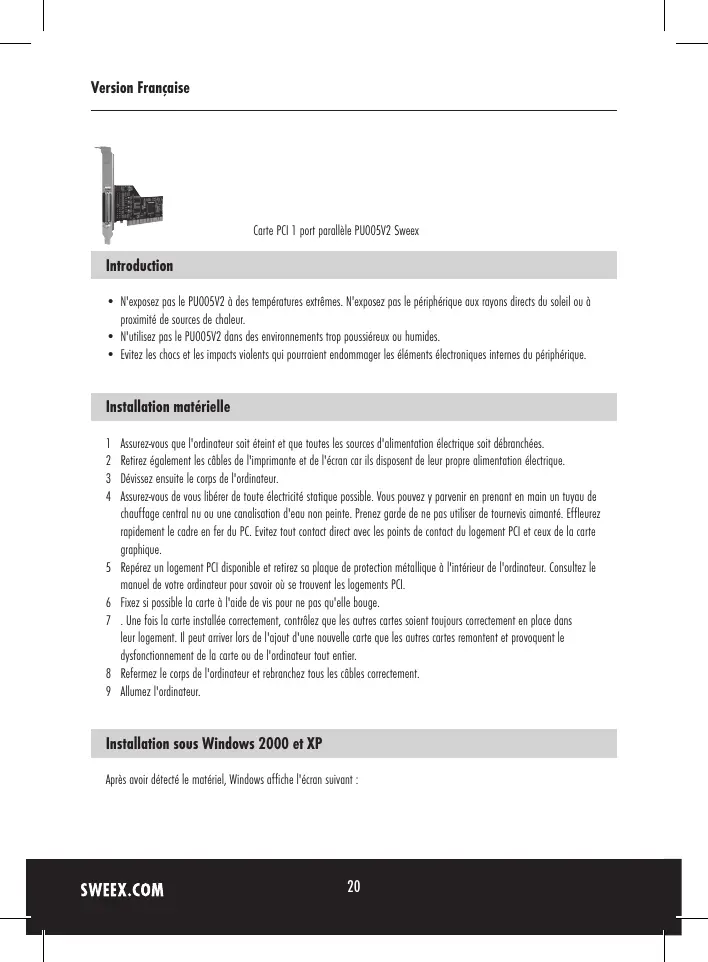

MODE D'EMPLOI PU005V2 SWEEX

Carte PCI 1 port parallèle PU005V2 Sweex

• N'exposez pas le PU00SV2 à des températures extrêmes. N'exposez pas le périphérique aux rayons directs du soleil ou à proximité de sources de chaleur.
• N'utilisez pas le PU005V2 dans des environnements trop poussiéreux ou humides.
• Évitez les chocs et les impacts violents qui pourraient endommager les éléments électroniques internes du périhérique.

Installation matérielle

1 Assurez-vous que l'ordinateur soit éteint et que toutes les sources d'alimentation electrolytique soient débranchées. 2 Retirez également les cables de l'imprimante et de l'écran car ils disposent de leur propre alimentation électrique. 3 Devissez ensuite le corps de l'ordinateur. 4 Assurez-vous de vous libérer de toute électricité statique possible. Vous pouvez y parvenir en prenant en main un tuyau de chauffage central nu ou une canalisation d'eau non peinte. Prenez garde de ne pas utiliser de tournevis aimantés. Effleurez rapidement le cadre en fer du PC. Evitez tout contact direct avec les points de contact du logement PCI et ceux de la carte graphique. 5 Repérez en logement PCI disponible et référrez sa plaque de protection métallique à l'intérieur de l'ordinateur. Consultez le manuel de toute ordinateur pour savoir où se trouvent les logements PCI. Fixez si possible la carte à l'aide de vis pour ne pas qu'elle rougue. 7. Une fois la carte installée correctement, contrôlez que les autres cartes soient toujours correctement en place dans leur logement. Il peut arriver lors de l'ajout d'une nouvelle carte que les autres cartes remontent et provoquent le dysfonctionnement de la carte ou de l'ordinateur tout entier. 8 Refermez le corps de l'ordinateur et rebranchez tous les cables correctement. 9 Allumez l'ordinateur.

Installation sous windows 2000 et XP

Après avoir détecté le matériel, Windows affiche l'écran suivant :

Cliquez sur "Cancel" (Annuler).

Insérez le CD-ROM Sweex dans l'ordinateur. Il s'exécute automatiquement. Choisissez d'installer les pilotes et poursuivez l'installation.

Cliquez sur "Install" (Installer) pour démarrer l'installation.

Il est possible que Windows vous informe que le pilote n'est pas certifié. Ce n'est pas un problème pour le bon fonctionnement de la carte. Tous les produits et pilotes associés de Sweeox sont parfaitement testés. Choisissez l'option "Continue anyway" (Continuer quand même).

Pour terminer, cliquez sur "Exit" (Terminer).

Après avoir installé les pilotes, la fenêtre ci-dessous apparait. Si elle n'apparait pas automatiquement, redémarrez votre ordinateur.

Choisissez l'option "No, not this time" (Non, pas cette fois) et cliquez sur "Next" (Suivant).

Choisissez "Installer le logiciel automatique" puis cliquez sur "Next" (Suivant).

Suivez les instructions restantes pour terminer l'installation.

Installation sous windows vista

Après avoir détecté le matériel, Windows affiche l'écran suivant :

Cliquez sur "Cancel" (Annuler).

Insérez le CD-ROM Sweex dans l'ordinateur. Il s'exécute automatiquement. Choisissez d'installer les pilotes et poursuivez l'installation.

Cliquez sur "Install" (Installer) pour démarrer l'installation.

Il est possible que Windows vous informe que le pilote n'est pas certifié. Ce n'est pas un problème pour le bon fonctionnement de la carte.

Tous les produits et pilotes associés de Sweex sont parfaitement testés. Choisissez l'option "Continue anyway" (Continuer quand même).

Cliquez sur "Exit" (Quitter) pour terminer et redémarrer l'ordinateur.

Paramétrage du port parallèle

Les paramètres du port LPT peuvent être visualisés et régler comme suit :

Accédez à Démarrer Panneau de configuration

Dans cette fenêtre ouvrez "Système". Accédez à l'onglet "Matériel" "Gestionnaire de périphérique".

Là, ouvrez la liste “Ports (COM & LPT)” et sélectionnez : la carte PCI 1 port parallèle Sweex

Ouvrez la fenêtre Propriétés en effectuant un clic-droit.

L'écran suivant apparait :

Sélectionnez l'onglet *Paramètres du port*.

C'est ici que vous pouvez visualiser ou modifier votre port LPT. Attention à ne pas besoin un port déjà utilisé par l'ordinateur. Vous pourriez provoquer un conflit. Ce périphérique n'est pas compatible avec toutes les clés matérielles.

Garantie

Une garantie de 3 ans s'applique pour la plupart des produits Sweex. Sweex offre 2 ans de garantie sur les cartes graphiques et l'électronique grand public. Nous n'accordons aucune assistance ou garantie sur le logiciel fourni, les piles rechargeables ou les batteries. La prise en charge de la garantie ne s'effectue qu'auprès du revendeur chez lequel le produit a été acheté.

Tous les noms de marques et privilèges associés mentionnés dans ce manuel sont et demeurent la propriété de leur détenteur.
