Type d'appareil	Modem routeur ADSL
Technologie ADSL	ADSL 2/2+
Nombre de ports Ethernet	4
Indicateurs LED	Alimentation, ports Ethernet, ADSL, PPP
Connexion Internet	ADSL
Fonctionnalité PPP	Oui
Température de fonctionnement	Non précisé (éviter températures extrêmes)
Protection contre la poussière	Éviter environnement poussiéreux
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Compatibilité	Ordinateurs connectés via ports Ethernet
Indicateur d'activité	LED clignotantes pour activité réseau
Installation	Ne pas ouvrir l'appareil soi-même
Garantie	Annulée en cas d'ouverture

FOIRE AUX QUESTIONS - MO201 SWEEX

Comment connecter le SWEEX MO201 à mon ordinateur ?

Pour connecter le SWEEX MO201 à votre ordinateur, branchez le câble USB fourni dans un port USB disponible de votre ordinateur. Le système devrait reconnaître automatiquement le dispositif.

Que faire si le SWEEX MO201 n'est pas détecté par mon ordinateur ?

Vérifiez si le câble USB est correctement connecté. Essayez de brancher le dispositif sur un autre port USB ou sur un autre ordinateur. Si le problème persiste, redémarrez votre ordinateur.

Le SWEEX MO201 fonctionne-t-il avec tous les systèmes d'exploitation ?

Le SWEEX MO201 est compatible avec la plupart des systèmes d'exploitation, y compris Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes si nécessaire.

Comment régler le volume sur le SWEEX MO201 ?

Pour régler le volume, utilisez le bouton de contrôle de volume situé sur le dispositif. Vous pouvez également ajuster le volume via les paramètres audio de votre ordinateur.

Que faire si le son est de mauvaise qualité ?

Assurez-vous que le SWEEX MO201 est correctement connecté et que les paramètres audio de votre ordinateur sont correctement configurés. Vérifiez également le niveau de volume et le type de source audio.

Est-ce que le SWEEX MO201 nécessite des pilotes spécifiques ?

En général, le SWEEX MO201 devrait fonctionner sans pilotes supplémentaires sur les systèmes d'exploitation modernes. Cependant, pour certaines configurations, il peut être nécessaire de télécharger des pilotes depuis le site officiel de SWEEX.

Comment nettoyer le SWEEX MO201 ?

Pour nettoyer le SWEEX MO201, utilisez un chiffon doux et sec pour essuyer le produit. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le SWEEX MO201 ne s'allume pas ?

Vérifiez si le dispositif est correctement connecté à l'alimentation. Si vous utilisez des piles, essayez de les remplacer. Si le problème persiste, contactez le support technique de SWEEX.

MODE D'EMPLOI MO201 SWEEX

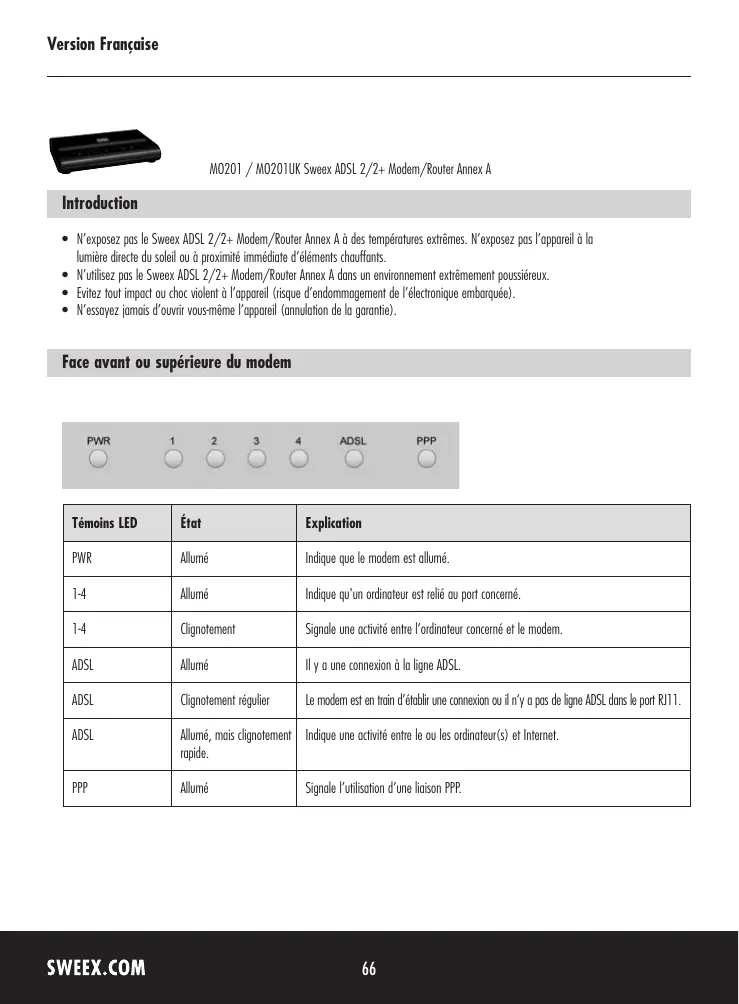

• N'exposez pas le Sweex ADSL 2/2+ Modem/Router Annex A à des températures extrêmes. N'exposez pas l'apparéil à la lumière directe du soleil ou à proximité immédiate d'éléments chauffants.
• N'utilisez pas le Sweeix ADSL 2/2+ Modem/Router Annex A dans un environnement extrément poussièreux.
• Evitez tout impact ou choc violent à l'appareil (risque d'endommagement de l'électronique embarquée).
  N'essayez jamais d'ouvir vous-même l'appareil (annulation de la garantie).

Face avant ou supérieure du modem

Témoins LED	État	Explication
PWR	Allumé	Indique que le modem est allumé.
1-4	Allumé	Indique qu'un ordinateur est relié au port concerné.
1-4	Clignotement	Signale une activités entre l'ordinateur concerné et le modem.
ADSL	Allumé	Il y a une connexion à la ligne ADSL.
ADSL	Clignotement régulier	Le modem est en train d'établit une connexion ou il n'y a pas de ligne ADSL dans le port RJ11.
ADSL	Allumé, mais clignotement rapide.	Indique une activités entre le ou les ordinateur(s) et Internet.
PPP	Allumé	Signale l'utilisation d'une liaison PPP.

Vue arriere du modem

ADSL

4x10/100 Mbps Ethernet Switch

Power

Les prises suivantes se trouvent à l'arrêt du modem, de gauche à droite :

Port ADSL pour brancher la ligne ADSL à l'aide du cable téléphonique RJ11.
- Ports UTP Ethernet 1, 2, 3 et 4 pour le raccordement d'ordinateurs à l'aise d'un cable réseau Ethernet RJ45.
- Prise de raccordement de l'alimentation électrique.

Vuelaterale

Sur le (:é du modem se troue la « touche de réinitialisation ». Utilisez un objet fin pour enforcer cette touche. Maintenez la touche enconçée pendant 15 secondes. Attention ! Àprou la réinitialisation, tous les paramétres applicables à votre liaison et à votre réseau doivent être reconfiguérés.

Le filtré

Pour séparer le signal ADSL du signal téléphonique normal, il vous fuct un filtre ADSL. Celui-ci permet de telephoner et de surfer sur Internet par l'intérimétaire de la même ligne téléphonique. Le signal sort de la prise murale ou de l'armoi à compteurs et passé par le filtre. Vous nevez relier 2 cables téléphoniques à la sortie du filtre. L'un se raccorde au modem, l'autre au téléphone.

Attention ! Le filtre n'est pas fouri avec le modem ADSL. Vous trouvezrez des filtres dans les grandes surfaces de bricolage.

Branchement du modem ADSL 2 Sweex

1. Raccordez l'adaptateur secteur à l'arié du modem et à la prise murale. Le témoin sous PWR doit s'allumer. Si le témoin ne s'allume pas, vérifie si l'adaptateur secteur est correctement raccordé au modem ADSL et à la prise murale.
2. Raccordez le cable téléphonique (RJ11) avec le signal ADSL ou port « ADSL » à l'amière du modem ADSL. Le témoin LED sous « ADSL » doit clignoter. Àpè renviron 30 secondes, le témoin LED doit rester allumé en continu. Si le témoin LED ne s'allume pas, vérifie si le filtré est correctement raccordé et/ou si la ligne ADSL est en ordre.
3. Allumez l'ordinateur et raccordez-le a l'arriere du modem a l'aise d'un cable reseau (UTP RJ45). Uhlisez pour cela le port 1,2,3 ou 4. Le témoin LED correspondant a l'avant du modem doit s'allumer. Si le témoin LED ne s'allume pas, vérifie si le cable reseau est correctement raccordé a l'ordinateur et au modem.

Configuration de l'ordinateur pour étabir la connexion avec le modem

Windows Vista

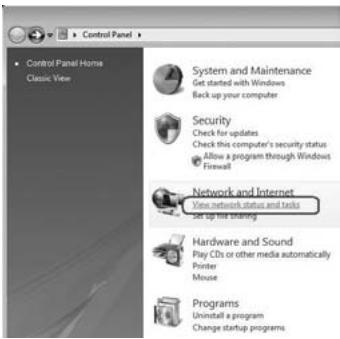

En bas à gauche de toute écran, allez à Demarrer (« Start ») → Panneau de configuration (« Control Panel »).

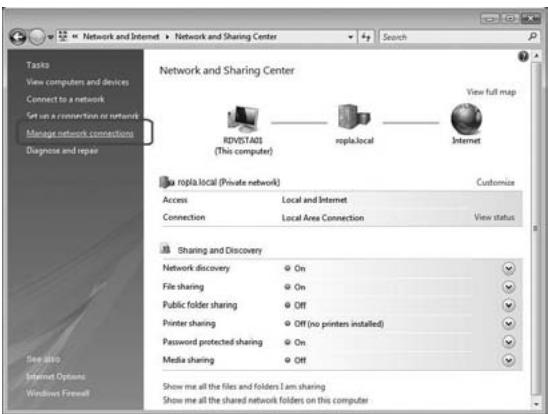

Clique sur « Afficher l'objet et la gestion du réseau » (« View network status and tasks »).

Dans la colonne à gauche, cliquez sur « Gérer les connexions réseau » (« Manage network connections »).

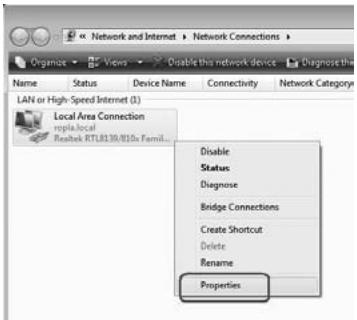

Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») et selectionnez « Propriétés » (« Properties »). L'écran suivant apparait :

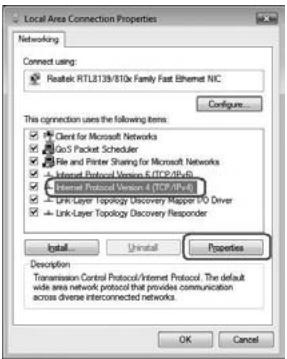

Sélectionnez l'option « Internet Protocol version 4 (TCP/IPv4) » et clèzuez sur « Propriétés » (« Properties »).

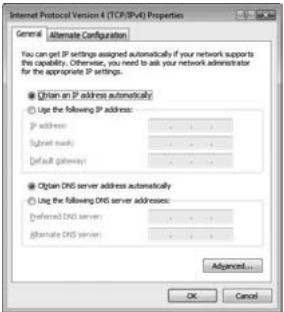

Sélectionnez l'option « Obtenir une adresse IP automatique » (« Obtain an IP address automatically ») et « Utiliser les adresses des serveurs DNS automatique » (« Obtain DNS server address automatically »).

Confirmez tous les paramètres en cliquant sur « OK ». Les paramètres réseau pour Vista sont à présent correctement configurés. Vous trouvez les paramètres à configurer dans votre navigateur Internet dans la suite de ce manuel.

Windows XP

Allez à démarrer (« Start ») → Panneau de configuration (« Control Panel »). Allez ensuite à « Connexions réseau et Internet » (« Network and Internet Connections »). Ouvrez « Connexions réseau » (« Network Connections »).

Si vous utilisez l'affichage classique :

Démarrer (« Start ») → Paramètres (« Settings ») → « Connexions réseau » (« Network Connections »).

Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») et selectionnez « Propriétés » (« Properties »). L'écran suivant apparait :

Dans l'onglet « Général » (« General »), Sélectionnéz l'options « Protocole Internet (TCP/IP) » et cliquez sur « Propriétés » (« Properties »).

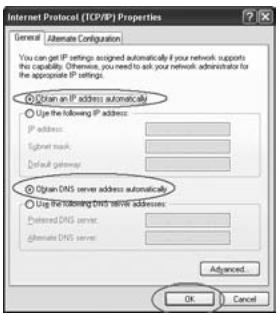

Sélectionnez l'option « Obtenir une adresse IP automatique » (« Obtain an IP address automatically ») et « Utiliser les adresses des serveurs DNS automatique » (« Obtain DNS server address automatically »).

Confirmez tous les paramètres en cliquant sur « OK » (OK). Les paramètres réseau pour Windows XP sont à présent correctement configurés. Vous trouvez les paramètres à configurer pour votre navigateur Internet dans la suite de ce manuel.

Windows 2000

Allez à Démarrer (« Start ») → Panneau de configuration (« Control Panel »). Allez ensuite à « Connexions réseau et Internet » (« Network and Internet Connections »). Ouvrez « Connexions réseau » (« Network Connections »).

Si vous utilisez l'affichage classique :

Démarrer (« Start ») → Paramètres (« Settings ») → « Connexions réseau » (« Network Connections »).

Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») et selectionnez « Propriétés » (« Properties »). L'écran suivant apparait :

Selectionnez l'option « Internet Protocol (TCP/IP) » et cliquez sur « Propriétés » (« Properties »).

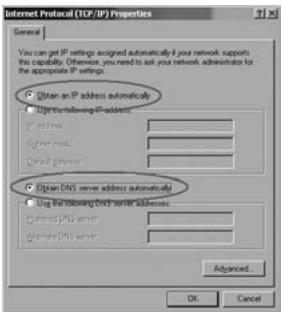

Selectionnez l'option « Obtenir une adresse IP automatiquement » (« Obtain an IP address automatically ») et « Utiliser les addresses des serveurs DNS automatiquement » (« Obtain DNS server address automatically »). Appuyez à partir deux fois sur « OK » (OK). Les paramétres réseau pour Windows 2000 sont à partir correctement configurés. Vous trouvez les paramétres à configurer pour votre navigateur Internet dans la suite de ce manuel.

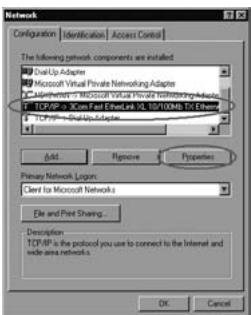

Windows 98SE

Allez à Démarer (« Start »), puis à « Paramétres » (« Settings ») et « Panneau de configuration » (« Control Panel ») et cliquez sur « Réseau » (« Network »).

Dans l'onglet « Configuration » (« Configuration »), sélectionnez la ligne « TCP/IP → » qui correspond à votre carte réseau et cliquez sur « Propriétés » (« Properties »).

Dans l'onglet « IP Address », sélection « Obtenir une adresse IP automatique » (« Obtain an IP address automatically »).

Dans l'onglet « Gateway », la liste des « Passerelles installées » (« Installed gateways ») doit être vide. Au besoin, sélectionnez chaque passerelle indiquée et cliquez à chaque passerelle sur « Supprimer » (« Remove »).

Dans l'onglet « DNS Configuration », sélectionnez l'option « Déactiver DNS » (« Disable DNS »). Appuyez à partir deux fois sur « OK » (OK).

Les paramètres réseau pour Windows 98SE sont à présent correctement configurés. Vous trouvez ci-après les paramètres à configurer pour votre navigateur Internet.

Paramètres de votre navigateur Internet pour Windows 98SE, 2000 et XP

1. Pour permettre la connexion au modem, les parametes du navigateur doivent etre correctement configurés. Vous pouze facilement vérifier les parametes en lancant Internet Explorer et en cliquant sur « Outils » (« Tools ») et ensuite sur « Options Internet» (« Internet Options »).
2. Aliez ensuite à l'onglet « Connexions » (« Connections ») et Sélectionnez « Ne jamais établit de connexion » (« Never dial a connection ») ou supprimez toutes les connexions dans le champ blanc situé au-dessus.
3. Cliquez ensuite sur « Paramètres réseau » (« LAN Settings ») en bas, décochez toutes les cases et cliquez sur « OK » (OK).
4. Redemarrez Iordinatueur.

Connexion au modem (Login)

LancezVote navigateur Internet.Nousutilissons «Internet Explorer»

http://192.168.201.1

L'adresse IP standard du modem est : 192.168.201.1. Une adresse IP est un nombre unique que recoit chaque périhérique réseau, donc également un ordinateur ou un modem, pour pouvoir opérer dans ce réseau. Sans adresse IP, il est impossible d'établit une connexion à un réseau. Indiquez dans la barre d'adresse l'adresse IP du modem (192.168.201.1). Cette adresse permet le connexion au modem.

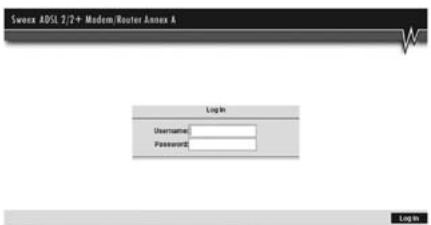

L'écran de connexion du modem apparait. Indique ici l'identifient et le mot de passage correspondant. L'idenifiert standard est « sweeex » et le mot de passage correspondant « mysweeex »

Si cét écran n'apparait pas, vérifie encore une fois les paramètres du navigateur Internet tels que décrits ci-dessus. vérifie également l'adresse IP de toute ordinateur. Seul le dernier chiffre de cette adresse IP, après le dernier point, peut différer de l'adresse IP du modem (exemple : 192.168.201.xxx). Procedez comme suit :

Win2000/WinXP: cliquez sur Demarrer (« Start ») - Executer (« Run »). Entrez cmd et appuyez sur ENTER. Dans la fenêtre noire, entrez ipconfig, appuyez sur ENTER et notez l'adresse IP.

Win98/Me : cliquez sur Demarrer ( « Start » ) - Executer ( « Run » ) . Entrez winipcfg et appuyez sur ENTER . Sélectionnez vos adaplateur réseau dans la fénètre. ( Il ne s'agit généralement PAS de l'adaptateur ppm.) Notez vos adresse IP.

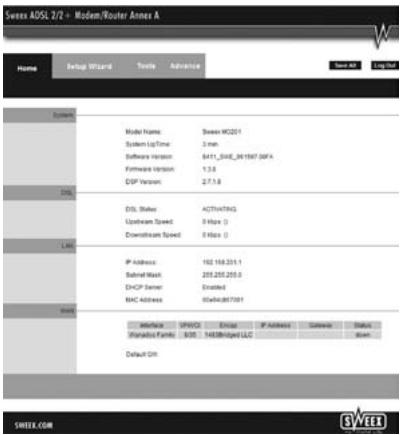

Après la connexion, l'écran principal du modem apparaît.

Cet écran indique l'etat actuel de la connexion Internet et contient diverses informations système.

Configuration du Fournisseur d'accès Internet (FAI).

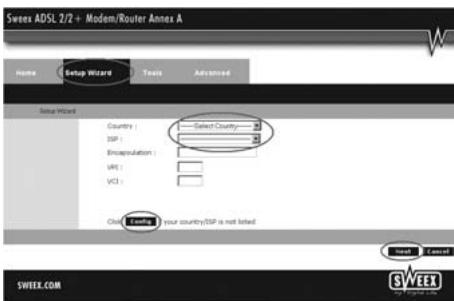

Pour facilitier l'installation, le Sweex ADSL 2/2+ Modem/Router Annex A contient une liste prédéfinie de paramètres de fournisseurs d'accès. Allez d'abord à l'onglet « Setup Wizard » L'écran suivant apparait :

À « Country», sélectionné le pays souhoité et, à « ISP», le fouinisseur d'accès Internet correspondant. Le modem indiquera automatiquement

les paramètres correspondants. Cliquee ensuite sur « Next ». Certains fournisseurs d'accès Internet demandant un identifient et un mot de passage. Verifiez ces informations à partir de la liste des fournisseurs d'accès à la fin de ce manuel ou des données qui vous ont été communiquées par le fournisseur d'accès ou prenez contact avec votre fournisseur d'accès Internet. Cliquez sur « Apply » pour enregistrer et activer les paramètres.

Pour vérifier si les paramètres indiqués pour votre fournisseur d'accès sont bien corrects, cliquez sur « Home ». Si la connexion est correctement établie, vous trouvez l'état de votre connexion Internet sous « State», à la ligne située sous « Connection Status ». « Connected » signifie que la connexion a été correctement établie avec votre fournisseur d'accès. Vous pouvez à présent naviguer sur Internet.

Si vous fournisse d'accès ne figure pas dans la liste, vous pouvez saisir des paramètres alternatifs par l'intérimétaire du bouton « Config ». Vous pouvez prendre contact avec votre fournisseur d'accès Internet pour connaître ces paramètres alternatifs. Pour enregistrer les paramètres, cliquez sur « Apply», puis sur « Save All » et enfin, dans la fenêtre suivante, sur « Apply».

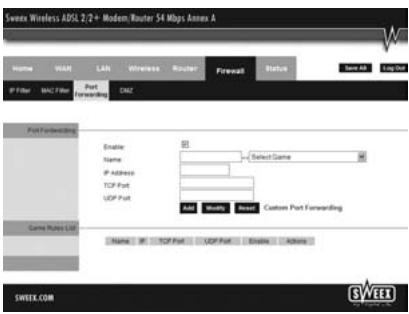

L'ouverture de ports dans le modem (Port Forwarding et DMZ)

Le pare-feu intégré dans ce modem ne peut être désacté. Des portes peuvent néanmoins être ouverts pour des logiciels et des yeux qui le demandent. Pour modifier les paramètres de port, allez à “Advanced” → “Firewall” _ “Port Forwarding”.

Le Sweex ADSL 2 Modem content également une liste prédéfinie de logiciels et de leurs connus.

1. Cochez « Enable »
   2.À « Select Game», sélectionné le logiciel ou le jeu dans la liste.
2. À « IP Address », indiquez l'adresse IP de l'ordinaire dont vous pouze ouvoir les port.
3. Cliquez sur « Add » et puis sur « Save All » pour activer les paramètres.

Si le logiciel ou le jeu ne figure pas dans la liste, des ports peuvent également être ouverts à la main.

1. Cochez « Enable »
   2.À «Name», indiquez un nom auchoix.
2. À « IP Address », indiquè l'adresse IP de l'ordinateur dont vous pouvez ouvir les port.
3. À « TCP Port » et/ou « UDP Port », indiquè le port que vous voulez ouvrir. Vous pouvez égolaient ouvrir une série de ports. (p.ex.: 2300-2310). En cas de doute entre TCP ou UDP, replisssez les deux.
4. Cliquez sur « Add » et puis sur « Save All » pour activer les paramètres.

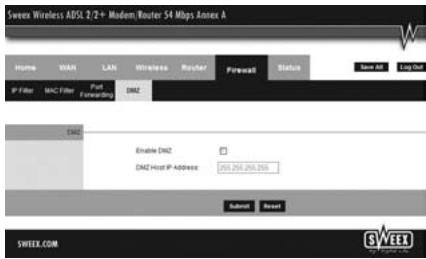

Dans certaines situations ou si vous utilisez une console de jeu, vous aze la possibilite de placer un ordinateur ou une console de jeu en dehors du pare-feu. C'est ce que I'on appelle la « demilitarized zone » (« DMZ »). Cette option se trouve dans l'écran principal des parametres de port (« Port Forwarding » sous « Advanced »). N'oubliez pas que vous ne beneficiez pas du même niveau de sécurité que celui que vous offre le pare-feu du routeur. Tous les port sont ouverts pour l'ordinateur que vous placez en DMZ. Un seul ordinateur peut etre place en DMZ.

1. Cliquez sur DMZ.
2. Cochez l'option « Enable DMZ »
3. À « DMZ Host IP Address», indique l'adresse IP de l'ordinaire dont vous pouze ouvir les port.
4. Cliquez sur « Submit » et « Save All »

Comment trouverI'adresseIPdeI'ordinatteur？

Win2000/WinXP : Cliquez sur Demarrer - Executer. Entrez « cmd » et appuyez sur Enter. Dans la fenetre noire, entrez « ipconfig », appuyez sur Enter et notez l'adresse IP.

Win98/Me : Cliqueur Sur Demarrer - Executeur. Entrez « winipcfg » et appuyez sur ENTER. Sélectionnez votre adaptorateur réseau dans la fenêtre. (Il ne s'agit généralement PAS de l'adaptateur ppp.) Notez votre adresse IP.

Paramètres réseau

Les paramètres réseau (LAN) peuvent être modifiés comme suit. Dans l'écran principal, allez à « Advanced ». L'option « LAN » apparait à présent à l'écran. Sélectionné cette option.

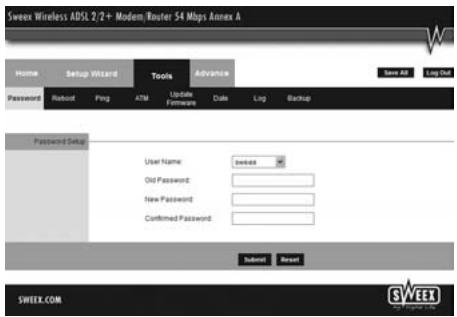

Le nom de connexion standard du Sweeex ADSL 2 Modem peut etre modifier. Pour celui, allez à l'écran principal, selectionnez « Tools » et allez à « User Management »

Vou puez définir un autre nom de connexion à « User Name » et le mot de passer correspondant à « Password ». Confirms ce mot de passer à « Confirmed Password »

Attention! Si vous voulez réactiver le mot de passer standard, vous nevez réinitialiser le modem pour recuperer les paramètres d'usine.

Pour enregistrer les paramètres, cliquez sur « Apply», puis sur « Save All » et enfin, dans la fenêtre suivante, sur « Apply »

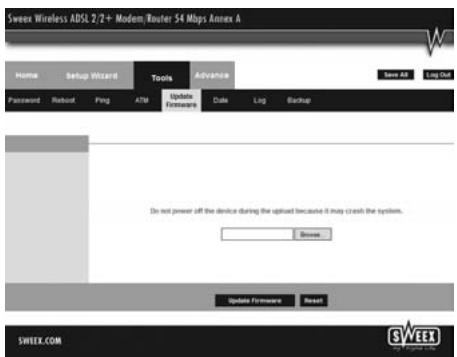

Mise à jour du microprogramme du modem (Update firmware)

Pour placer des mises à jour dans le modem, le « firmware » doit être mis à jour. Pour ce faire, allez au menu, puis à « Tools » et enfin à « Update firmware »

Le microprogramme du modem peut aiente est mis a jour. De nouveaux microprogrammes sont disponibles sur le site Internet de Sweex, dans la rubrique « Service and support ». Si le fichier du microprogramme est un fichier de type ZIP, veillez d'abord à décomprimer ce fichier et à le placer a un endroit de l'ordinateur où vous pourrez le retrouver facilement.

Cliquez ensuite sur le bouton « Browse » et selectionnez le fjichier de microprogramme décomprimé. Dans beaucoup de cas, le nom de ce fjichier se termine par « ...firmware.update.img »

Pour lancer la mise à jour du microprogramme, cliquez sur « Update Firmware ». N'intrompez pas cette procédure. Vous risquè d'endomager le modem. Attendez que la mise à jour soit terminée. La barre sera emplie et la connexion entre l'ordinateur et le modem sera momentarily interrompue. Réinitialisé le modem. Connectez-vous ensuite au modem pour vérifier le nouveau « Firmware Version » dans la fenêtre « Home »

Réinitialisation des paramètres standard du modem

La réinitialisation des paramètres standard du Sweex ADSL 2 Modem peut se faire de deux façon.

Attention! Àpèras la réinitialisation, tous les paramètres applicables à votre liaison et à votre réseau doivent être reconfigurés. Àpèras la réinitialisation, le modem rédémarre. Pendant le rédémarriage, les paramètres standard sont rétablis et l'ordateur perd pendant environ 30 secondes sa connexion avec le modem. Le modem est ensuite accessible par l'intermédiaire de l'adresse IP standard (192.168.201.1).

• Sur le côte du modem se trouve la touche de réinitialisation. Utilisez un objet fin pour enforcer la touche. Maintenez la touche enforcée pendant 15 secondes.
• Dans le menu du modem, allez à « Tools ». Cliquez sur « Reboot ». Cliquez ensuite sur « Reset to Defaults » et sur « OK » pour confirmer.

Garantie

Une garantie de trois ans s'applique a tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le point de vente ou l'article en question a ete acheté.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.

Code source GPL

Ce produit de Sweex est accomplé d'un code de logiciel développé par des tiers, ainsi que d'un code de logiciel sous licence GNU General Public License (« GPL ») ou GNU Lesser General Public License (« LGPL »).

La plupart des utilisateurs n' ont pas besoin de codes sources GPL. Ceux-ci sont uniquement requis pour la modification du code pendant la programmation. Les codes sources GPL figurent sur notre site Internet.
