Type de produit	Commutateur KVM 2 ports
Interface	PS/2 (modèle KS002 PS/2) ou USB 1.1 (modèle KS002 USB)
Nombre de ports	2 ports PC
Fonctions principales	Commande de 2 PC avec un seul clavier, souris, écran et haut-parleurs ; mode auto-scan ; commutation par combinaison de touches (Scroll Lock)
Résolution maximale	1920 x 1440
Fréquence horizontale	30 - 180 KHz
Fréquence verticale	43 - 250 Hz
Bande passante maximale	250 MHz
Support audio	Oui, via prise jack 3,5 mm
Alimentation	Bus USB (pas d'alimentation externe requise)
Câbles inclus	2 câbles KVM fixes intégrés (vidéo, clavier/souris, audio)
Indicateurs LED	3 LED : PC1, PC2, AUTO (rouge)
Systèmes d'exploitation compatibles	Windows 98SE, 2000, XP (PS/2 et USB) ; compatible USB 1.1
Matériaux et finition	Plastique, compact
Instructions de sécurité	Ne pas exposer à la lumière directe du soleil, à des températures extrêmes, à la poussière ou à l'humidité ; éviter les chocs ; ne pas ouvrir le boîtier
Entretien et nettoyage	Utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Garantie	3 ans (hors logiciels et batteries)
Dimensions (approx.)	Environ 8 x 5 x 2 cm (estimation)
Poids (approx.)	Environ 100 g (estimation)

FOIRE AUX QUESTIONS - KS002 SWEEX

Que faire si l'écran reste noir après installation ?

Vérifiez que tous les câbles sont correctement branchés et que les PC sont allumés. Assurez-vous que le moniteur est bien connecté au port VGA du KVM. Essayez de commuter entre les PC avec la touche Scroll Lock deux fois.

Puis-je utiliser un clavier et une souris USB avec le modèle PS/2 ?

Non, le modèle PS/2 est conçu uniquement pour des périphériques PS/2. Pour du matériel USB, choisissez le modèle KS002 USB.

Comment activer le mode auto-scan ?

Appuyez rapidement deux fois sur la touche Scroll Lock. Le voyant AUTO s'allume en rouge. Pour quitter, appuyez sur Échap.

Le mode auto-scan ne fonctionne pas, que faire ?

Vérifiez que le clavier est bien connecté et que la touche Scroll Lock est présente. Certains claviers modernes n'ont pas cette touche ; dans ce cas le mode auto-scan n'est pas disponible.

Quelle est la résolution maximale supportée ?

Le KVM supporte jusqu'à 1920 x 1440 pixels avec une bande passante de 250 MHz.

Puis-je connecter des haut-parleurs amplifiés ?

Oui, la prise audio 3,5 mm permet de connecter des haut-parleurs amplifiés. Assurez-vous que le volume est réglé à un niveau raisonnable.

Le KVM chauffe-t-il pendant l'utilisation ?

Une légère chaleur est normale. Évitez de le couvrir ou de le placer dans un espace confiné. Si la chaleur est excessive, vérifiez que l'appareil n'est pas exposé à une source de chaleur.

Comment nettoyer le commutateur KVM ?

Utilisez un chiffon doux et sec. N'utilisez jamais de liquides, de sprays ou de produits abrasifs. Débranchez l'appareil avant nettoyage.

Que faire si un PC n'est pas détecté ?

Vérifiez que le PC est allumé et que le câble KVM est bien enfoncé. Essayez de changer de port. Si le problème persiste, testez le câble avec un autre PC.

Le KVM est-il compatible avec Windows 10 ?

La notice mentionne Windows 98SE, 2000 et XP. Il peut fonctionner avec Windows 10 en mode de compatibilité, mais sans garantie. Testez avec votre configuration.

MODE D'EMPLOI KS002 SWEEX

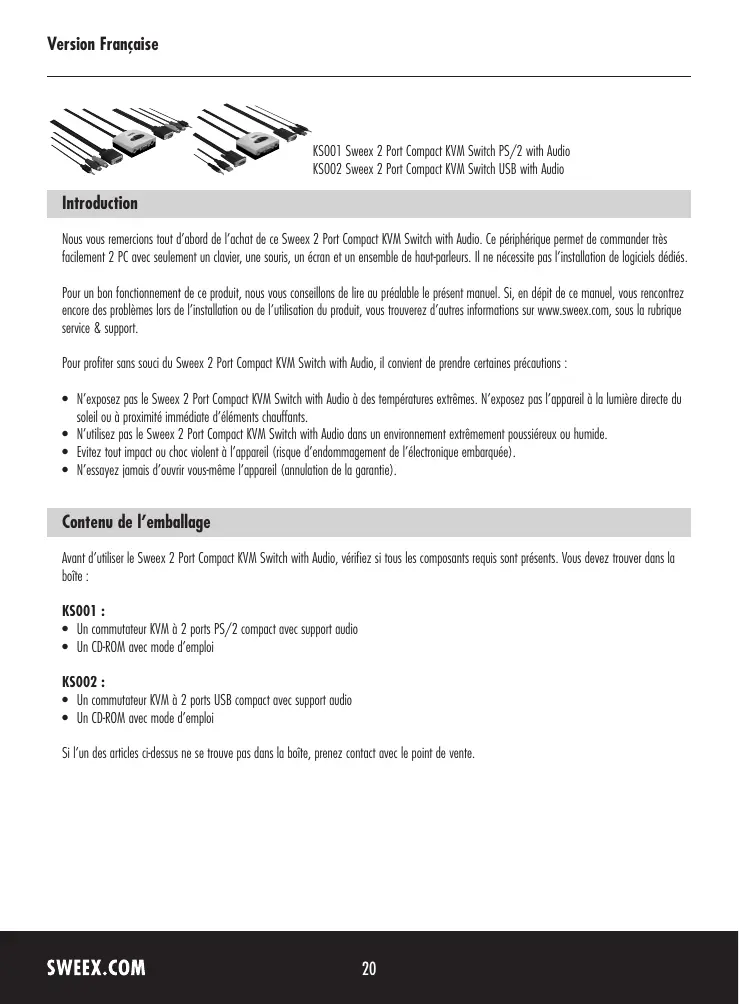

Nos vous remercions tout d'abord de l'achat de Sweex 2 Port Compact KVM Switch with Audio. Ce périphérique permet de commander très facilement 2 PC avec seulement un clavier, une souris, un écran et un ensemble de haut-parleurs. Il ne nécessite pas l'installation de logiciels dédiés.

Pour un bon fonctionnement de ce produit, nous vous conseillons de lire au préalable le présent manuel. Si, en début de ce manuel, vous rencontrez encore des problèmes lors de l'installation ou de l'utilisation du produit, vous trouvez d'autres informations sur www.sweex.com, sous la rubrique service & support.

Pour profiter sans souci du SweeX 2 Port Compact KVM Switch with Audio, il convient de prendre certaines précautions :

• N'expose pas le SweeX 2 Port Compact KVM Switch with Audio à des températures extrêmes. N'expose pas l'appareil à la lumière directe du soleil ou à proximité immédiate d'éléments chauffants.
• N'utilise pas le SweeX 2 Port Compact KVM Switch with Audio dans un environnement extrêmement poussiereux ou humide.
• Évitez tout impact ou choc violent à l'appareil (risque d'endommagement de l'électronique embarquée). N'essayez jamais d'ouvrir vous-même l'appareil (annulation de la garantie).

Contenu de l'emballage

Avant d'utiliser le Sweex 2 Port Compact KVM Switch with Audio, vérifie si tous les composants requis sont présents. Vous devez pouvoir dans la boîte :

• Un commutateur KVM à 2 ports PS/2 compact avec support audio Un CD-ROM avec mode d'emploi

KS002

• Un commutateur KVM à 2 ports USB compact avec support audio
• Un CD-ROM avec mode d'emploi

Si l'un des articles ci-dessus ne se trouve pas dans la boîte, prenez contact avec le point de vente.

• 2x câble KVM fixe intégré Commande clavier, souris, écran et haut-parleurs Cable KVM intégré: 1 x PS/2 pour clavier, 1 x PS/2 pour souris, 1 x D-SUB 15 broches pour carte vidéo et 1 x câble audio 3,5 mm pour sortie audio
• Fonction auto-scan
• Commutation entre PC par combinaison de touches (auto-scan)
• Interface PS/2
• Résolution maximale de l'écran: 1920 x 1440
• Fréquence horizontale: 30 - 180 KHz
• Fréquence verticale: 43 - 250 Hz
• Bande passante maximale: 250MHz
• Compatible avec Windows 98SE, 2000 et XP

• 2 x cable KVM fixe intégré
• Compatible avec clavier, souris, écran et haut-parleurs Cable KVM intégré : 1 x USB pour clavier et souris, 1 x D-SUB 15 broches pour carte vidéo et 1 x cable audio 3,5 mm pour sortie audio
• Compatible avec USB 1.1
• Fonction auto-scan
• Commutation entre PC par combinaison de touches (auto-scan)
• Interface USB
• Résolution maximale de l'écran : 1920 x 1440
• Fréquence horizontale: 30 - 180 KHz
• Fréquence verticale : 43 - 250 Hz
• Bande passante maximale: 250 MHz
• Compatible avec Windows 2000 et XP

Installation matérielle

Avant d'installer le périphérique, prenez les mesures de précaution suivantes :

1. Assurez-vous que le PC est éteint et qu'il ne subsiste aucune tension électrique.
2. Débranchez le câble de l'imprimante et celui de l'écran (ceux-ci disposent de leur propre alimentation) afin d'être certain que le PC est hors tension.
3. Débranche également le clavier, la souris et les haut-parleurs du PC.
4. Connectez le clavier, la souris et l'écran à l'avant du Sweex 2 Port Compact KVM Switch with Audio. Branchez les haut-parleurs à l'arrière du commutateur KVM. Veillez à la correspondance des codes de couleurs lors de la connexion du clavier et de la souris (le violet correspond au clavier et le vert à la souris).
5. Branchez ensuite les câbles fixes (clavier, souris, écran et haut-parleurs) du commutateur KVM sur les PC correspondants. Si vous utilisez le Sweex Compact 2 Port USB KVM Switch with Audio, vous disposez d'un seul câble USB pour le clavier et la souris au lieu de deux câbles distincts.
6. Branchez de nouveau tous les autres câbles au PC.
7. Allumez de nouveau l'écran et le PC.

Utilisation

L'un des PC peut être sélectionné à l'aide de la fonction auto-scan. Pour activer cette fonction, appuyez rapidement 2 fois de suite sur la touche « SCROLL LOCK ». Le Sweex 2 Port Compact KVM Switch with Audio passe en mode auto-scan. Pour quitter le mode auto-scan, appuyez une fois sur la touche « ESC »

Attention ! Le clavier et la souris ne peuvent pas être utilisées en mode auto-scan !

Mode auto-scan

En mode auto-scan, le Sweex 2 Port Compact KVM Switch with Audio change automatiquement de PC en quelques secondes. L'intervalle dépend de la configuration. Il est signalé par le clignotement des LED du clavier (scroll lock, caps lock en num lock). Les touches « + » et « - » du clavier numérique permettent d'augmenter (+) ou de diminuer (-) l'intervalle.

Dans le tableau ci-dessous figurent tous les intervalles avec les affichages correspondants :

Secondes	Num Lock	Caps Lock	Scroll Lock
5	Éteint	Éteint	Allumé
10	Allumé	Éteint	Éteint
15	Allumé	Éteint	Allumé
20	Éteint	Allumé	Éteint
25	Éteint	Allumé	Allumé
30	Allumé	Allumé	Éteint

L'intervalle par défaut est de 5 secondes. Cela signifie donc que seule la LED de verrouillage de défillement clignotera pendant le mode auto-scan.

Témoins LED

Le Sweex 2 Port Compact KVM Switch with Audio comporte 3 LED :

Témoins LED	Couleur	État	Explication
PC1 - PC2	Vert	Allumé	Indique que PC1 - PC2 est le PC actif
AUTO	Rouge	Allumé	Le mode auto-scan est activé. Le commutateur KVM passé du PC1 au PC2 ou vice-versa suivant un intervalle donné
		Éteint	PC1 - PC2 est sélectionné

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le point de vente ou l'article en question a été acheté.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
