FW021 - Carte électronique SWEEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte contrôleur Firewire PCI Express
Modèle	SWEEX FW021
Interface	PCI Express (compatible x1, x4, x8, x16)
Ports	2 ports Firewire IEEE 1394a externes (6 broches) + 1 port interne
Débit de transfert	Jusqu'à 400 Mbps (Firewire 400)
Compatibilité système d'exploitation	Windows 2000, XP, Vista (installation automatique) ; Windows 7/8/10 (pilotes disponibles sur le site du fabricant)
Dimensions (approx.)	120 mm x 30 mm x 15 mm
Poids (approx.)	50 g
Alimentation	Via le bus PCI Express (pas d'alimentation externe requise)
Fonctions principales	Ajout de ports Firewire haute vitesse pour connecter des caméras, disques durs, etc.
Installation	Insérer dans un emplacement PCI Express libre, fixer avec une vis
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les produits chimiques
Sécurité	Éteindre l'ordinateur et débrancher l'alimentation avant installation ; se décharger de l'électricité statique
Pièces détachées et réparabilité	Aucune pièce détachable ; carte non réparable par l'utilisateur
Garantie	3 ans (sauf pour cartes graphiques et électronique grand public : 2 ans)
Informations générales	Notice d'utilisation disponible en PDF sur le site du fabricant

FOIRE AUX QUESTIONS - FW021 SWEEX

Comment installer la carte Sweex FW021 ?

Avant l'installation, éteignez l'ordinateur et débranchez l'alimentation. Déchargez-vous de l'électricité statique en touchant un objet métallique relié à la terre. Ouvrez le boîtier, repérez un emplacement PCI Express libre, retirez la plaque de protection, insérez la carte et fixez-la avec une vis. Refermez le boîtier, rebranchez les câbles et allumez l'ordinateur.

Quels pilotes sont nécessaires pour Windows 10 ?

Sous Windows 10, la carte peut nécessiter un pilote. Téléchargez le pilote le plus récent depuis le site officiel de Sweex (sweex.com) ou utilisez le pilote générique Windows. Si la carte n'est pas reconnue automatiquement, installez le pilote manuellement via le Gestionnaire de périphériques.

La carte est-elle compatible avec Mac ?

La carte Sweex FW021 n'est officiellement prise en charge que sous Windows. Sous macOS, elle peut fonctionner avec des pilotes tiers mais sans garantie. Il est recommandé de vérifier la compatibilité avant achat.

Puis-je connecter plusieurs appareils Firewire ?

Oui, vous pouvez connecter jusqu'à 63 appareils Firewire en chaîne (daisy-chain) via les ports de la carte. Assurez-vous que chaque appareil est alimenté (certains nécessitent une alimentation externe).

Que faire si mon ordinateur ne détecte pas la carte ?

1. Vérifiez que la carte est correctement insérée dans le slot PCI Express. 2. Essayez un autre slot PCI Express. 3. Mettez à jour les pilotes ou réinstallez-les. 4. Vérifiez dans le BIOS que le port PCI Express est activé. 5. Testez la carte sur un autre ordinateur pour exclure un défaut matériel.

Comment décharger l'électricité statique avant installation ?

Avant de toucher les composants, touchez un objet métallique massif relié à la terre (comme un radiateur, un tuyau d'eau nu ou le châssis métallique de l'ordinateur lorsqu'il est débranché). Évitez de toucher les connecteurs dorés de la carte.

Quelle est la vitesse de transfert maximale ?

La carte Sweex FW021 prend en charge le standard Firewire IEEE 1394a avec un débit maximal de 400 Mbps (50 Mo/s). Ce débit est partagé entre tous les périphériques connectés.

La carte fonctionne-t-elle sur un port PCI Express x16 ?

Oui, la carte est compatible avec les slots PCI Express de toutes tailles (x1, x4, x8, x16). Elle fonctionnera dans un slot x16 bien qu'elle utilise une seule voie, sans perte de performances.

Quels systèmes d'exploitation sont supportés ?

La carte est supportée nativement sous Windows 2000, XP et Vista (installation automatique). Sous Windows 7, 8 et 10, des pilotes sont disponibles sur le site de Sweex. macOS et Linux peuvent fonctionner avec des pilotes tiers mais sans support officiel.

Quelle est la période de garantie ?

La garantie Sweex est de 3 ans pour la plupart des produits, mais pour les cartes graphiques et l'électronique grand public (comme cette carte), la garantie est de 2 ans à compter de la date d'achat. Conservez votre ticket de caisse.

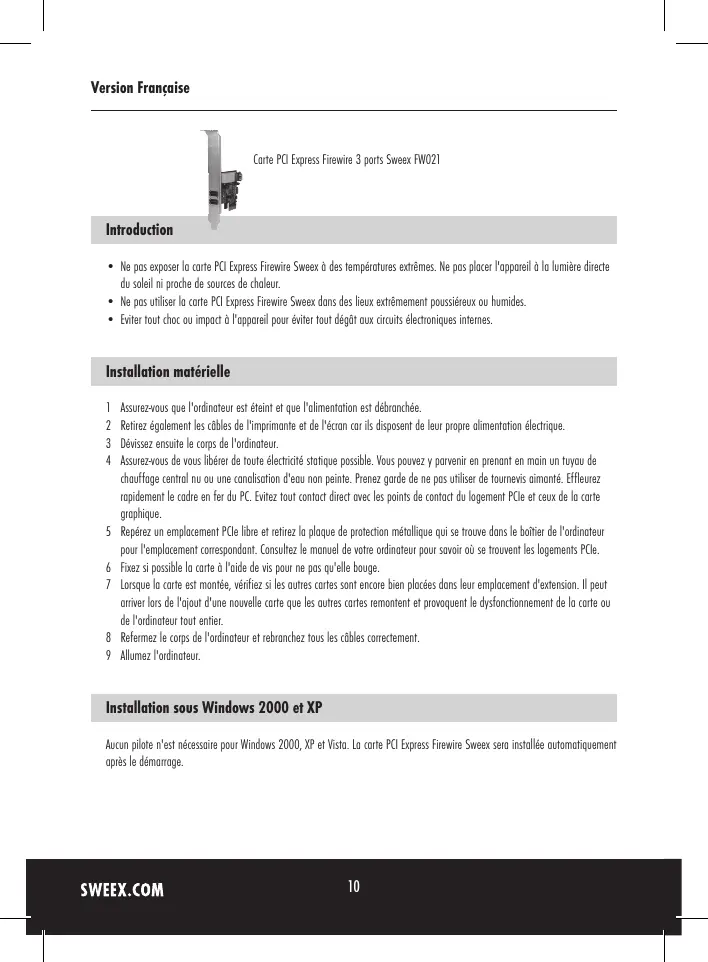

MODE D'EMPLOI FW021 SWEEX

• Ne pas exposer la carte PCI Express Firewire Sweeix à des températures extrêmes. Ne pas placer l'appareil à la lumière directe du soleil ni proche de sources de chaleur.
• Ne pas utiliser la carte PCI Express Firewire Sweeix dans des lieux extrêmement poussiéreux ou humides.
• Eviter tout choc ou impact à l'appareil pour éviter tout dégât aux circuits électroniques internes.

Installation matérielle

Assurez-vous que l'ordinateur est éteint et que l'alimentation est débranchée. 2 Retirez également les câbles de l'imprimante et de l'écran car ils disposent de leur propre alimentation électrique. 3 Dévissez ensuite le corps de l'ordinateur. 4 Assurez-vous de vous libérer de toute électricité statique possible. Vous pouvez y parvenir en prenant en main un tuyau de chauffage central nu ou une canalisation d'eau non peinte. Prémsez garde de ne pas utiliser de tournevis aimanté. Effleurez rapidement le cadre en fer du PC. Évitez tout contact direct avec les points de contact du logement PCIe et ceux de la carte graphique. 5 Repérez un emplacement PCIe libre et retirez la plaque de protection métallique qui se trouve dans le boîtier de l'ordinateur pour l'emplacement correspondant. Consultez le manuel de votre ordinateur pour savoir où se trouvent les logements PCIe. Fixez si possible la carte à l'aide de vis pour ne pas qu'elle rougue. 7 Lorsque la carte est montée, vérifiez si les autres cartes sont encore bien placées dans leur emplacement d'extension. Il peut arriver lors de l'ajout d'une nouvelle carte que les autres cartes remontent et provoquent le dysfonctionnement de la carte ou de l'ordinateur tout entier. 8 Refermez le corps de l'ordinateur et rebranchez tous les câbles correctement. 9 Allumez l'ordinateur.

Installation sous windows 2000 et XP

Aucun pilote n'est nécessaire pour Windows 2000, XP et Vista. La carte PCI Express Firewire Sweex sera installée automatiquement après le démarrage.

Garantie

Une garantie de 3 ans est accordée pour la plupart des produits Sweeex. Sweeex offre 2 ans de garantie sur les cartes graphiques et l'électronique grand public. Nous n'accordons aucune assistance ou garantie sur le logiciel fourni, les piles rechargeables ou les batteries. La transcription de la garantie ne s'effectue qu'au point de vente où a été acheté l'appareil.

Tous les noms de marques et privilèges associés mentionnés dans ce manuel sont et demeurent la propriété de leur détenteur.
