Type de produit	Appareil photo moyen format numérique
Résolution	60 mégapixels
Capteur	Capteur CCD de 53,7 x 40,4 mm
Plage ISO	ISO 64 à 800
Vitesse d'obturation	De 1/800 à 60 minutes
Écran	Écran LCD de 3 pouces
Connectivité	USB 2.0, FireWire 800
Dimensions approximatives	150 x 163 x 102 mm
Poids	1,5 kg (sans objectif)
Type de batterie	Batterie lithium-ion
Autonomie de la batterie	Environ 200 prises de vue
Fonctions principales	Photographie haute résolution, prise de vue en mode RAW, modes d'exposition variés
Entretien et nettoyage	Nettoyer le capteur avec un kit de nettoyage approprié, utiliser un chiffon doux pour l'écran
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Hasselblad
Garantie	2 ans
Accessoires inclus	Chargeur, câble USB, courroie

FOIRE AUX QUESTIONS - H4D-60 HASSELBLAD

Comment allumer l'appareil photo Hasselblad H4D-60 ?

Pour allumer l'appareil photo, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est correctement chargée et insérée.

Comment changer l'objectif sur le Hasselblad H4D-60 ?

Pour changer l'objectif, assurez-vous que l'appareil est éteint. Appuyez sur le bouton de déverrouillage de l'objectif, puis tournez l'objectif dans le sens inverse des aiguilles d'une montre pour le retirer. Pour installer un nouvel objectif, alignez les marques et tournez dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Que faire si l'écran de l'appareil photo ne s'allume pas ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes avant de la remettre en place.

Comment transférer des images depuis le Hasselblad H4D-60 vers un ordinateur ?

Connectez l'appareil photo à l'ordinateur à l'aide d'un câble USB. Assurez-vous que l'appareil est allumé. Votre ordinateur devrait détecter l'appareil comme un périphérique de stockage, et vous pourrez copier les fichiers d'images sur votre disque dur.

Comment nettoyer l'objectif du Hasselblad H4D-60 ?

Utilisez un souffleur pour enlever la poussière, puis appliquez un nettoyant pour lentilles avec un chiffon en microfibre. Évitez d'utiliser des produits chimiques agressifs.

L'appareil photo ne prend pas de photos, que faire ?

Vérifiez si la carte mémoire est insérée correctement et si elle n'est pas pleine. Assurez-vous également que l'appareil est en mode photo et non en mode lecture.

Comment mettre à jour le firmware du Hasselblad H4D-60 ?

Téléchargez la dernière version du firmware depuis le site officiel de Hasselblad. Suivez les instructions fournies pour mettre à jour le firmware via la connexion USB.

Quelle est la capacité de la batterie du Hasselblad H4D-60 ?

La batterie du Hasselblad H4D-60 a une capacité d'environ 2400 mAh, ce qui permet une utilisation prolongée entre les charges.

Comment régler la sensibilité ISO sur le Hasselblad H4D-60 ?

Accédez au menu principal, sélectionnez l'option 'ISO' et utilisez le sélecteur pour ajuster la sensibilité ISO selon vos besoins.

Y a-t-il un mode d'exposition automatique sur le Hasselblad H4D-60 ?

Oui, le Hasselblad H4D-60 dispose de plusieurs modes d'exposition, y compris un mode d'exposition automatique. Vous pouvez le sélectionner dans le menu des réglages.

MODE D'EMPLOI H4D-60 HASSELBLAD

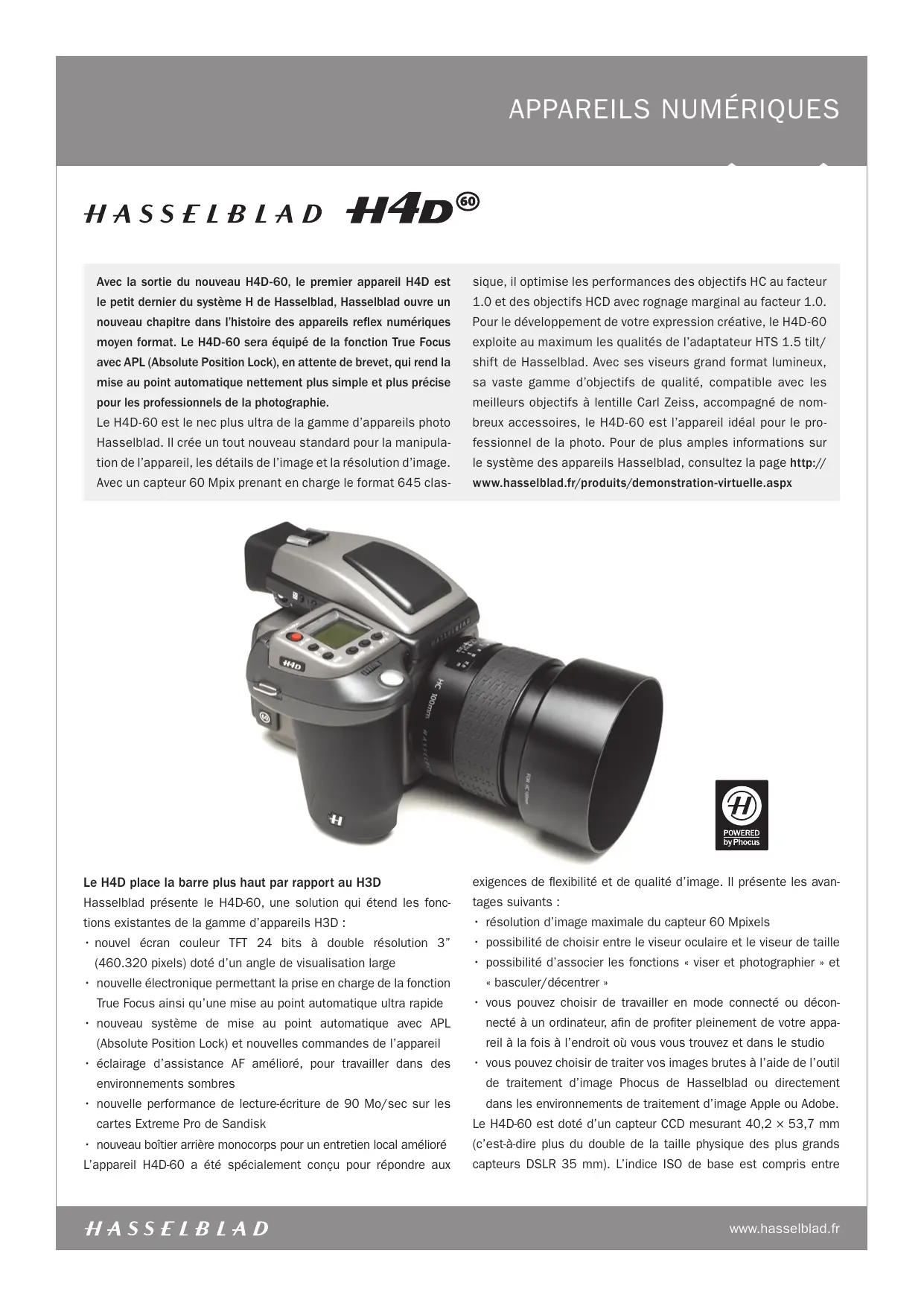

Avec la sortie du nouveau H4D-60, le premier appareil H4D est le petit dernier du système H de Hasselblad, Hasselblad ouvre un nouveau chapitre dans l'histoire des appareils reflex numériques moyen format. Le H4D-60 sera équipé de la fonction True Focus avec APL (Absolute Position Lock), en attente de brevet, qui rend la mise au point automatique nettement plus simple et plus précise pour les professionnels de la photographie.

Le H4D-60 est le nec plus ultra de la gamme d'appareils photo Hasselblad. Il crée un tout nouveau standard pour la manipulation de l'appareil, les détails de l'image et la résolution d'image. Avec un capteur 60 Mpix prenant en charge le format 645 classique.

sique, il optimise les performances des objectifs HC au facteur 1.0 et des objectifs HCD avec rognage marginal au facteur 1.0. Pour le développement de votre expression créative, le H4D-60 exploite au maximum les qualités de l'adaptateur HTS 1.5 tilt/ shift de Hasselblad. Avec ses viseurs grand format lumineux, sa vaste gamme d'objectifs de qualité, compatibles avec les objectifs à lentille Carl Zeiss, et de nombreux accessoires, le H4D-60 est l'appareil idéal pour le professionnel de la photo. Pour de plus amples informations sur le système des appareils Hasselblad, consultez la page http://www.hasselblad.fr/produits/demonstration-virtuelle.aspx

Le H4D place la barre plus haut par rapport au H3D

Hasselblad présente le H4D-60, une solution qui étend les fonctions existantes de la gamme d'appareils H3D :

· nouvel écran couleur TFT 24 bits à double résolution 3" (460.320 pixels) doté d'un angle de visualisation large - nouvelle électronique permettant la prise en charge de la fonction True Focus ainsi qu'une mise au point automatique ultra rapide - nouveau système de mise au point automatique avec APL (Absolute Position Lock) et nouvelles commandes de l'appareil - éclairage d'assistance AF amélioré, pour travailler dans des environnements sombres - nouvelle performance de lecture-écriture de 90 Mo/sec sur les cartes Extreme Pro de SanDisk - nouveau boîtier monocoque pour un entretien local amélioré L'appareil H4D-60 a été spécialement conçu pour répondre aux

exigences de flexibilité et de qualité d'image. Il présente les avantages suivants :

• résolution d'image maximale du capteur 60 Mpixels
• possibilité de choisir entre le viseur oculaire et le viseur de taille
• possibilité d'associer les fonctions « viser et photographier » et « basculer/décentrer »
• vous pouvez choisir de travailler en mode connecté ou déconnecté à un ordinateur, afin de profiter pleinement de votre appareil à la fois à l'endroit où vous vous trouvez et dans le studio
• vous pouvez choisir de traiter vos images brutes à l'aide de l'outil de traitement d'image Phocus de Hasselblad ou directement dans les environnements de traitement d'image Apple ou Adobe. Le H4D-60 est doté d'un capteur CCD mesurant 40,2× 53,7 mm (c'est-à-dire plus du double de la taille physique des plus grands capteurs DSLR 35 mm). L'indice ISO de base est compris entre

ISO 100 et ISO 800. Le H4D-60 utilise une nouvelle architecture de capture grande vitesse « full size » lui permettant d'atteindre 1,1 seconde par prise de vue, que ce soit en fonctionnement autonome ou connecté à un ordinateur, et de fournir des images compressées de 80 Mo. Grâce à l'association de ces fonctions, le H4D-60 est l'appareil idéal pour les professionnels de la photographie commerciale qui souhaitent travailler avec une résolution d'image optimale. Il s'agit d'un outil de création par excellence qui offre une qualité d'image exceptionnelle permettant de répondre aux exigences les plus strictes.

Avantage de la prise de vue numérique en format moyen

En prise de vue numérique, les avantages du grand format sont devenus l'évidence même. La fenêtre 6 × 4,5 cm permet au H4D-60 d'utiliser les capteurs les plus grands actuellement disponibles en photographie numérique. Le capteur contient donc des pixels plus différents, pour une qualité d'image supérieure, sans moirage et sans cassure dans les dégradés, même en faible éclairage.

Une impressionnante gamme d'objectifs surpassant les objectifs carl zeiss

La célèbre gamme d'objectifs inclut 11 objectifs autofocus, tous dotés d'une obturation centrale. Les plages sont les suivantes :

28 mm à 300 mm, zoom 35-90 mm, zoom 50-110 mm, et convertisseur 1,7 X. L'adaptateur HTS 1.5 tilt/shift est une solution portable de bascule/décentrement simple d'utilisation destinée à 5 objectifs HC/HCD de 28 à 100 mm. En outre, l'obturation centrale, dont la vitesse de synchronisation de flash peut atteindre 1/800s, réduit les vibrations, ce qui contribue à la qualité d'image.

L'adaptateur CF permet l'utilisation des objectifs CF classiques de l'appareil V de Hasselblad, avec une exploitation totale de leur obturation centrale. Le flash peut être utilisé à des vitesses d'obturation pouvant atteindre 1/500s. Enfin, grâce au grand format des appareils Système H, la plage de profondeur de champ est nettement raccourcie, ce qui simplifie les mises au point sélectives pour créer des effets spéciaux.

Choix parmi plusieurs viseurs lumineux

Classiquement, l'un des avantages importants du moyen format est la taille et la luminosité de l'image affichée dans le viseur, ce qui permet de créer des compositions d'une précision extrême et une utilisation aisée, même en faibles conditions d'éclairage. Le H4D-60 est équipé en standard du nouveau viseur HV 90x-II, conçu pour tirer totalement parti du grand capteur. Dans la gamme d'appareils Système H, Hasselblad a ajouté le HVM, un viseur interchangeable permettant de tenir l'appareil au niveau de la taille.

Le H4D-60 exploite de manière optimale la flexibilité de l'impressionnant système H.

Grand et lumineux, le nouveau viseur est idéal pour les compositions créatives et permet au photographe, par exemple, de travailler comme bon lui semble, en restant en contact visuel direct avec son sujet pendant la prise de vue ou en photographiant à partir d’un point situé sous le niveau du regard pour augmenter l’impact.

La fonction True Focus aide à résoudre l'un des problèmes les plus persistants auxquels doivent aujourd'hui faire face les photographes professionnelles : une mise au point exacte et précise sur tout le champ de l'image. Sans l'autofocus multipoint, un appareil autofocus normal ne peut mesurer la mise au point correctement qu'en se basant sur un sujet situé au centre de l'image. Mais si un photographe désire faire la mise au point sur un sujet qui ne se trouve pas au centre, il doit alors bloquer la mise au point sur le sujet et recadrer ensuite. À une courte distance en particulier, ce recadrage entraîne des erreurs de mise au point car son plan de netteté suit le mouvement de l'appareil, perpendiculairement à l'axe de l'objectif. La solution habituellement utilisée pour la plupart des appareils

Composition finale souhaitée: les yeux de la poupée sont nets.

Si le point de netteté central est dirigé vers les yeux, ces derniers sont nets, mais la composition est incorrecte.

reflex numériques consistait jusqu'ici à équiper l'appareil photo d'un capteur AF multipoint. Ce type de capteur permet au photographe de fixer un point de mise au point situé ailleurs qu'au centre sur lequel la mise au point est alors correctement réalisée par l'appareil. La technologie d'un appareil DSLR fait que les points de mise au point proposés qui ne sont pas situés au centre sont en fait tous regroupés relativement près du centre de l'image. Cela signifie que le photographe est tout de même obligé de cadrer le sujet plus ou moins au centre, de réaliser la mise au point, puis de cadrer de nouveau. En outre, et c'est peut-être l'aspect le plus important, le problème n'est pas totalement résolu, car la distance est toujours incorrecte après le recadrage, ce qui entraîne des erreurs de mise au point. De plus, les points de mise au point doivent tout d'abord être sélectionnés manuellement, puis de nouveau sélectionnés si l'appareil est pivoté. Cela prend un temps précieux, ce qui est gênant et peut entraîner des erreurs.

Pour surmonter ce problème, Hasselblad a utilisé la technologie moderne du capteur de taux de lacet pour mesurer la vitesse angulaire d'une manière innovante. Le résultat en est le nouveau processeur Absolute Position Lock (APL) qui forme la base de la fonction True Focus de Hasselblad. Le processeur APL enregistre avec précision le mouvement de l'appareil pendant n'importe quelle recomposition, utilise ensuite ces mesures exactes pour calculer le réglage de mise au point nécessaire pour enfin envoyer la commande appropriée au moteur de mise au point de l'objectif afin qu'il puisse compenser. Le processeur APL calcule les algorithmes de position avancés et opère les corrections de mise au point requises à des vitesses telles que l'on évite tout retard de déclenchement. Le logiciel interne du H4D continue ensuite à perfectionner la mise au point en utilisant le système de recherche automatique des données équipant tous les objectifs HC/HCD.

Sans True Focus : si l'appareil est incliné vers le bas, on obtient la composition souhaitée, mais les yeux se situent désormais en dehors du plan de netteté.

Avec True Focus : la mise au point est réglée automatiquement pour conserver la netteté des yeux.

Correction numérique et ultra-focus pour des images parfaites

Le H4D-60 envoie au processeur de l'appareil des informations sur l'objet et les conditions de prise de vue, ce qui permet un réglage ultra-fin du mécanisme d'autofocus, en tenant compte des spécifications propres à l'objet et aux propriétés optiques du capteur. Grâce à cette technique, les objectifs HC atteignent un niveau de netteté et de résolution totalement inédit. S'ajoute à cela la correction numérique des aberrations chromatiques et des distorsions. La correction numérique APO (en anglais, Digital APO Correction - DAC) est une correction APO chromatique des images basée sur une combinaison des différents paramètres de chaque objectif pour chaque prise de vue, pour optimiser au maximum les performances de votre équipement.

Le logiciel phocus accélère l'apprentissage

Phocus est un logiciel de pointe spécialement conçu pour optimiser facilement le flux de travail et atteindre la perfection absolue à partir des fichiers images bruts Hasselblad.

Avec les appareils H4D-60, Phocus offre :

• Une qualité d'image sans compromis
• Des commandes spéciales étendues pour votre appareil H4D-60, notamment le réglage de l'objet permettant la mise au point lorsque l'appareil est en position éloignée ou que l'unité de capture numérique est montée sur une chambre photographique. Ces fonctions apportent une toute nouvelle flexibilité à la prise de vue.
• Le moirage est éliminé automatiquement dans le fichier brut, en préserva
• Un flux de travail flexible. L'interface graphique intégre des options pratiques permettant de personneliser les réglages en fonction de différentes situations de travail : besoin de la source d'importation, fonctions de navigation/comparaison, gestion des fichiers, exportation d'images dans une série de formats de fichiers, préréglage d'options, etc.
• Nouvelles métadonnées (GPS, etc.). Les métadonnées étendues inclues dans chaque image Phocus permettent la réalisation de catalogues et d'index précis et détaillés, facilitant la gestion des images, avec notamment l'intégration des coordonnées GPS donnant accès à de nombreuses nouvelles fonctions. Phocus relie les données GPS directement à Google Earth ; les données géographiques s'enregistrent en un clin d'œil et il devient très simple de retrouver les images.
• Une visualisation parfaite. Le Phocus Viewer affiche les images dans une qualité restituant le moindre détail visible ultérieurement en Photoshop. De plus, Phocus Viewer permet d'adapter la mise en page et la composition au flux de travail, avec toute une série d'options : affichage, comparaison, navigation, affichage horizontal ou vertical, etc. Plusieurs dossiers peuvent être ouverts simultanément pour les consulter, les comparer et les sélectionner.

Couleurs naturelles exclusives de hasselblad

La solution de couleurs naturelles (HNCS) mise au point par Hasselblad permet d'atteindre une fiabilité chromatique exceptionnelle, qui produit aisément et fidèlement les carnations, les degrés et autres teintes complexes. Pour intégrer nos fonctions HNCS et DAC uniques, Hasselblad a mis au point un format de fichier brut baptisé 3F RAW (3FR). Ce format permet en outre une compression

H4D daté d'un accessoire

sans perte de qualité, qui réduit de 33% la taille du fichier. Les fichiers 3FR peuvent être ouverts directement dans les environnements de traitement d'image Apple ou Adobe. Pour utiliser la correction DAC et optimiser les couleurs du format de fichier DNG, la conversion du format 3FR doit s'effectuer via Phocus.

Accessoires représentant la fonction d'enregistrement GPS

Le « Global Image Locator » (GIL) Hasselblad est utilisable avec tous les produits de prise de vue numérique du Système H. Ce dispositif GIL permet d’intégrer aux images les coordonnées GPS, l’heure et l’altitude. Ces données pourront être ultérieurement utilisées pour diverses applications telles que l’archivage et la recherche d’images. Par exemple, pour le mappage direct des images avec le logiciel Phocus qui sera bientôt proposé par Google Earth. Vérifiez la liste totale des accessoires sur le lien (http://www.hasselblad.fr/produits/objectifs-et-accessoires/systeme-h-accessoires.aspx)

Architecture d'approbation instantanée

Fort du succès de sa technologie Audio Exposure Feedback, Hasselblad a créé l'architecture d'approbation instantanée ("Instant Approval Architecture - IAA"), une série d'outils de feedback conçus pour permettre au photographe de se concentrer sur son sujet plutôt que sur les réglages de l'appareil. L'IAA déclenche des signaux sonores et visuels à chaque prise de vue, indiquant immédiatement au photographe le statut des images. L'information est

5 objectifs HC/HCD dotés de bagues-allonges peuvent être utilisés avec le HTS 1.5

enregistrée à la fois dans le fichier et dans le nom de fichier, pour permettre de classer et sélectionner rapidement les images, sur site ou au studio. IAA est une marque commerciale de Hasselblad en attente de brevet.

L'écran 3" de grande dimension du H4D-60 affiche une image réalisée, d'excellente qualité et aux contrastes parfaits, même en plein soleil.

Options de bascule et décentrement

Deux options de base sont disponibles pour travailler en bascule ou découverte avec le H4D-60. Un simple adaptateur portable ou la chambre photographique classique.

L'adaptateur HTS tilt/shift pour H4D-60 est une solution portable de bascule/décentrement pour la gamme HC/HCD de 28 à 100 mm.

Pour plus d'informations, voir la fiche technique correspondant à chaque produit.

Le H4D-60 dispose en outre d'un module de prise de vue numérique amovible pouvant être utilisé sur une chambre photographique à l'aide d'un adaptateur.

Consultez la page 7 pour plus d'informations.

Deux modes de fonctionnement et de stockage

Le H4D-60 permet de choisir plusieurs supports de stockage : carte CF portable ou disque dur d'ordinateur. Ces deux modes de fonctionnement et de stockage vous permettent de sélectionner celui qui convient le moins à son travail, tant en studio qu'en extérieur.

H4D doté d'un adaptateur HTS 1.5 tilt/shift et d'un objectif HCD 28 mm

Dommage d'appareils Hasselblad – comparaison des modèles

	Pixels	Format du capteur	Plage ISO	Vitesse de prises de vue	Facteur d'objectif HC	Facteur d'objectif HCD
H3DII-31	31 millions	33.1x44.2 mm	ISO 100 - 1600	1.2 s/prise de vue	1.3	1.1
H3DII-39	39 millions	36.8x49.1 mm	ISO 50 - 800	1.4 s/prise de vue	1.1	1.0
H3DII-50	50 millions	36.8x49.1 mm	ISO 50 - 800	1.1 s/prise de vue	1.1	1.0
H4D-60	60 millions	40.2x53.7 mm	ISO 100 - 800	1.1 s/prise de vue	1.0	1.0 (rognage marginal)

Caractéristiques techniques

CHARACTERISTIQUES MODE NUMÉRIQUE
Résolution capteur	60,1 Mpixels (6708x8956 pixels)
Dimensions du capteur	40.2x53,7 mm
Taille des pixels	6.0 μm
Taille d'image	Prise de vue RAW 3FR, compressée sur 80 Mo en moyenne. TIFF 8 bits : 180 Mo
Format fichier brut (RAW)	Hasselblad 3FR avec compression sans perte
Mode de prise de vue	Cliché unique
Définition de couleurs	16 bits
Plage de sensibilités ISO	ISO 100, 200, 400 et 800
2 options de stockage	Carte CF type U-DMA (par ex. SanDisk Extreme Pro) ou connexion par cable à un Mac ou PC
Gestion des couleurs	Solution Couleurs naturelles de Hasselblad
Capacité de stockage CF	Une carte CF 4 Go contient en moyenne 50 images
Vitesse de capture	1,1 secondes par capture. 33 captures par minute
Écran couleur	3 pouces, double-résolution (460.320 pixels), TFT, 24 bits couleur
Histogramme	Oui
Filtre IR	Monté sur capteur CCD
Feedback sonore	Oui
Logiciel inclus	Phocus pour Mac et Windows
Plateformes prises en charge	Macintosh : OSX version 10.6. Windows : XP, Vista et Windows 7 (32 et 64 bits)
Type de connexion à l'hôte	FireWire 800 (IEEE1394b)
Compatibilité,chambre photographique	Oui, via synchronisation flash pour les obturateurs mécaniques. Le logiciel Phocus permet de contrôler les obturateurs électroniques.
Températures de service	0 - 45 °C
Dimensions	Appareil complet sans objectif : 153 x 131 x 136 mm [L x H x P]
Poids	1800 g (boîtier de l'appareil, viseur HV 90x-II, batterie Li-Ion et carte CF)

Schéma de connexion

Objectifs compatibles H4D

HCD 4/28 mm	HC 3,5/35 mm	HC 3,5/50 mm
HC 2,8/80 mm	HC 2,2/100 mm	HC Macro 4/120 mm
HC 3,2/150 mm	HC 4/210 mm	HC 4,5/300 mm
HC 3,5-4,5/50-110 mm	HCD 4-5,6/35-90 mm	Tous les objectifs type C du Systeme V avec adaptateur CF en option. Conservation de l'obturator central.
