MODE D'EMPLOI H4D-40 HASSELBLAD

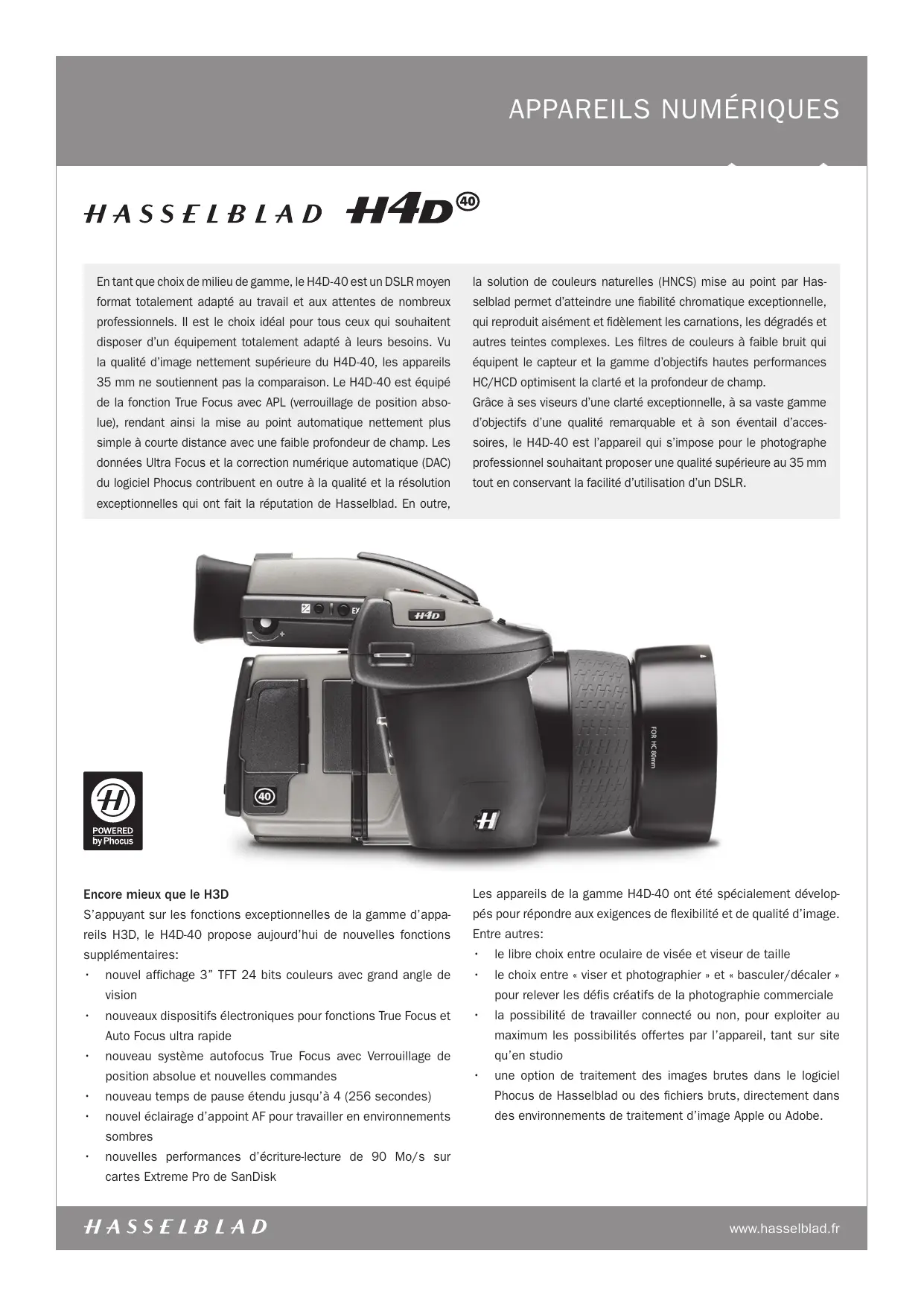

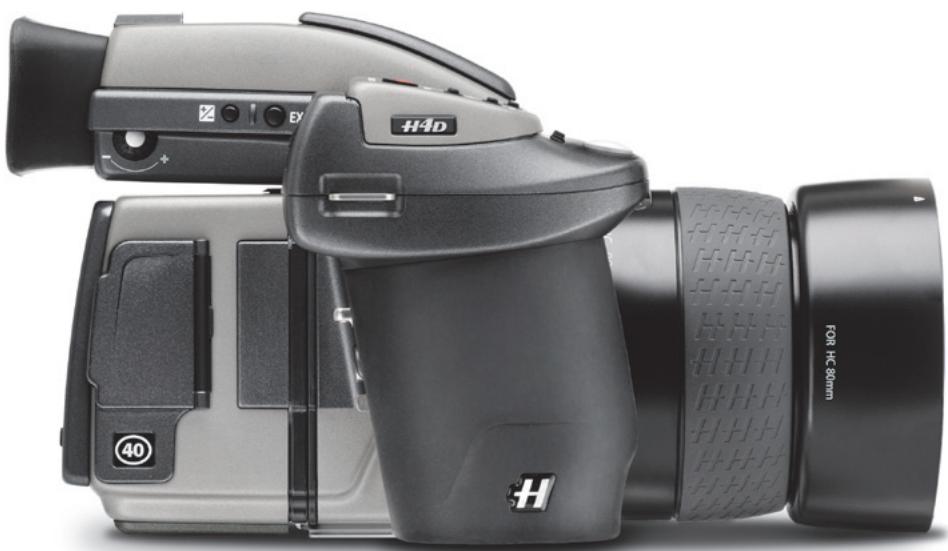

APPAREILS NUMÉRIQUES HASSFLBLAD HD En tant que choix de milieu de gamme, le H4D-40 est un DSLR moyen format totalement adapté au travail et aux attentes de nombreux professionnels. II est le choix idéal pour tous ceux qui souhaitent disposer d'un équipement totalement adapté à leurs besoins. Vu la qualité d'image nettement supérieure du H4D-40, les appareils 35 mm ne soutiennent pas la comparaison. Le H4D-40 est équipé de la fonction True Focus avec APL (verrouillage de position abso- lue), rendant ainsi la mise au point automatique nettement plus simple à courte distance avec une faible profondeur de champ. Les données Ultra Focus et la correction numérique automatique (DAC) du logiciel Phocus contribuent en outre à la qualité et la résolution exceptionnelles qui ont fait la réputation de Hasselblad. En outre,

Encore mieux que le H3D S'appuyant sur les fonctions exceptionnelles de la gamme d'appa- reils H3D, le H4D-40 propose aujourd'hui de nouvelles fonctions supplémentaires: nouvel affichage 3” TFT 24 bits couleurs avec grand angle de vision nouveaux dispositifs électroniques pour fonctions True Focus et Auto Focus ultra rapide nouveau système autofocus True Focus avec Verrouillage de position absolue et nouvelles commandes nouveau temps de pause étendu jusqu’à 4 (256 secondes) nouvel éclairage d'appoint AF pour travailler en environnements sombres nouvelles performances d'écriture-lecture de 90 Mo/s sur cartes Extreme Pro de SanDisk

la solution de couleurs naturelles (HNCS) mise au point par Has- selblad permet d'atteindre une fiabilité chromatique exceptionnelle, qui reproduit aisément et fidèlement les camnations, les dégradés et autres teintes complexes. Les filtres de couleurs à faible bruit qui équipent le capteur et la gamme d'objectifs hautes performances: HC/HCD optimisent la clarté et la profondeur de champ.

Grâce à ses viseurs d'une clarté exceptionnelle, à sa vaste gamme d'objectifs d'une qualité remarquable et à son éventail d'acces- soires, le H4D-40 est l'appareil qui s'impose pour le photographe professionnel souhaitant proposer une qualité supérieure au 35 mm tout en conservant la facilité d'utilisation d'un DSLR.

Les appareils de la gamme H4D-40 ont été spécialement dévelop- pés pour répondre aux exigences de flexibilité et de qualité d'image. Entre autres: le libre choix entre oculaire de visée et viseur de taille le choix entre « viser et photographier » et « basculer/décaler » pour relever les défis créatifs de la photographie commerciale la possibilité de travailler connecté ou non, pour exploiter au maximum les possibilités offertes par l'appareil, tant sur site qu'en studio une option de traitement des images brutes dans le logiciel Phocus de Hasselblad ou des fichiers bruts, directement dans des environnements de traitement d'image Apple ou Adobe.

APPAREILS NUMÉRIQUES HASSFLBLAD HD Avantages de la prise de vue numérique en moyen format

En prise de vue numérique, les avantages d’un grand format sont devenus l'évidence même. Le format 6x4,5 cm de base permet au H4D-40 d'utiliser un des plus grands capteurs actuellement dispo- nible en photographie numérique. Le H4D-40 est doté d'un capteur CCD de 32,9 x 43,8 mm, soit près du double de la taille des plus grands capteurs DSLR 35 mm. Le capteur contient donc des pixels plus nombreux et plus grands, pour une qualité d'image supérieure, sans moirage et sans cassure dans les dégradés, même en faible éclairage. L'indice ISO de base est compris entre ISO 100 et ISO 1600.

Le H4D-40 utilise une nouvelle architecture de capture grande vitesse d'images « full size » au rythme de 1,1 seconde par prise de vue, que ce soit en fonctionnement autonome ou connecté à un ordinateur, et de fournir des images compressées de 50 Mo. L'ensemble de ces atouts fait du H4D-40 le choix naturel pour le photographe commercial professionnel requérant la résolution d'image la plus élevée dans un système lui permettant d'exprimer toute sa créativité en garantissant la qualité répondant aux exigen- ces du client.

Une impressionnante gamme d'objectifs qui surpassent les légendaires Carl Zeiss

La célèbre gamme d'objectifs HC/HCD inclut 11 objectifs Auto- Focus à obturateur central. Ils couvrent une plage de 28 mm à 300 mm, avec zoom 50-110 mm, zoom 35-90 mm et convertisseur 1,7X. L'obturateur central intégré permet l'utilisation d'un flash à toutes les vitesses, jusqu'à 1/800 s. Il réduit en outre les vibra- tions, ce qui contribue à la qualité d'image.

L'adaptateur HTS 1.5 « tilt/shift » fournit une solution pratique et portable permettant d'incliner et décaler 5 objectifs HC/HCD, de 28 mm à 100 mm. L'adaptateur CF permet d'utiliser les objectifs CF classiques de l'appareil Hasselblad V, avec utilisation maximale de l'obturation centrale et la possibilité d'utiliser le flash à une vitesse atteignant 1/500 s. Enfin, grâce au grand format des appa- reils Système H, la plage de profondeur de champ est nettement raccourcie, ce qui simplifie les mises au point sélectives pour créer des effets spéciaux.

Un choix parmi plusieurs viseurs lumineux

Classiquement, l'un des avantages importants du moyen format est la taille et la luminosité de l'image affichée dans le viseur, ce

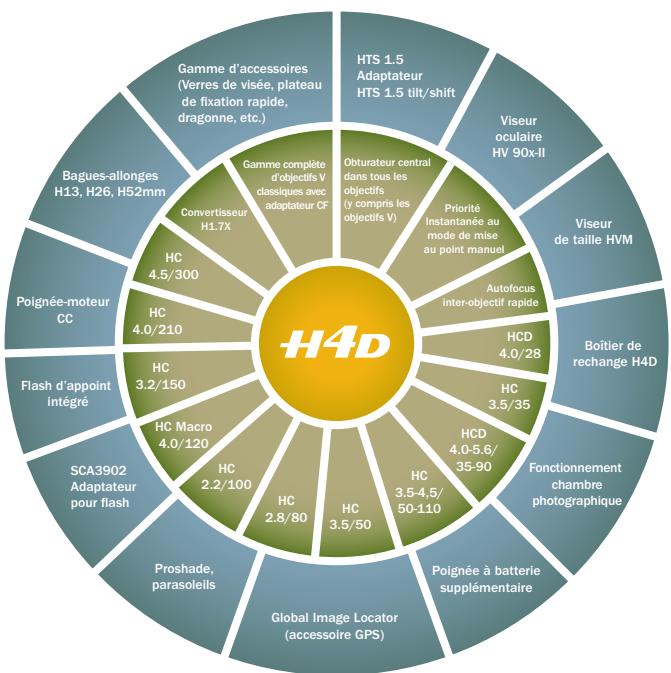

Le H4D-40 exploite de manière optimale la flexibilité de l'impressionnant système H.

qui permet de créer des compositions d'une précision extrême et une utilisation aisée, même en faibles conditions d'éclairage. Le H4D-40 est équipé en standard du nouveau viseur HVD 90x, conçu pour tirer totalement parti du grand capteur. Dans la gamme d'ap- pareils Système H, Hasselblad a ajouté le HVM, un viseur inter- changeable permettant de tenir l'appareil au niveau de la taille. Ce nouveau viseur, lumineux et large, permet au photographe de rester en contact visuel direct avec son sujet pendant la prise de vue ou d'exprimer sa créativité en photographiant à partir d'un point situé sous le niveau du regard.

Couleurs naturelles exclusives de Hasselblad

La solution de couleurs naturelles (HNCS) mise au point par Hassel- blad permet d'atteindre une fiabilité chromatique exceptionnelle, qui reproduit aisément et fidèlement les carnations, les dégradés et autres teintes complexes. Pour intégrer nos nouvelles fonctions HNCS et DAC, Hasselblad a mis au point un format de fichier brut baptisé 3F RAW (3FR). Ce format permet en outre une compression sans perte de qualité, qui réduit de 33% l'espace requis pour son stockage. Les fichiers 3FR peuvent être convertis en DNG (Digital NeGative), le format d‘image brut d'Adobe. Cette nouvelle techno- logie standard est donc accessible pour la première fois au photo- graphe professionnel.

Fonctionnement chambre photographique

APPAREILS NUMÉRIQUES HASSFLBLAD HD True Focus et Absolute Position Lock

La fonction True Focus aide à résoudre l'un des problèmes les plus persistants auxquels doivent aujourd'hui faire face les pho- tographes professionnels: une mise au point exacte et précise sur tout le champ de l'image. Sans l'autofocus multipoint, un appareil autofocus normal ne peut mesurer la mise au point correctement qu'en se basant sur un sujet situé au centre de l'image. Mais si un photographe désire faire la mise au point sur un sujet qui ne se trouve pas au centre, il doit alors bloquer la mise au point sur le sujet et recadrer ensuite. À une courte distance en particulier, ce recadrage entraîne des erreurs de mise au point car son plan de netteté suit le mouvement de l'appareil, perpendiculairement à l'axe de l'objectif.

La solution habituellement utilisée pour la plupart des appareils refiex numériques consistait jusqu'ici à ajouter un capteur AF multi- point. Ce type de capteur permet au photographe de fixer un point de mise au point situé ailleurs qu'au centre sur lequel la mise au point est alors correctement réalisée par l'appareil. Ce type de solutions est cependant souvent fastidieux à utiliser et offre peu de souplesse pour travailler, sans vraiment résoudre le problème La technologie d'un appareil SLR fait que les points de mise au point proposés qui ne sont pas situés au centre sont en fait tous regroupés relativement près du centre de l'image. Pour faire la mise au point en dehors de cette zone centrale, le photographe est tout

de même obligé de faire la mise au point et de déplacer ensuite l'appareil photo pour recadrer, atténuant ainsi la qualité de la mise au point.

HASSFIBIAD Pour surmonter ce problème, Hasselblad a utilisé la technologie moderne du capteur de taux de lacet pour mesurer la vitesse angulaire d'une manière innovante. Le résultat en est le nouveau processeur Absolute Position Lock (APL) qui forme la base de la fonction True Focus de Hasselblad. Le processeur APL enregistre avec précision le mouvement de l'appareil pendant n'importe quelle recomposition, utilise ensuite ces mesures exactes pour calculer le réglage de mise au point nécessaire pour enfin envoyer la com- mande appropriée au moteur de mise au point de l'objectif afin qu'il puisse compenser. Le processeur APL calcule les algorithmes de position avancés et opère les corrections de mise au point requises à des vitesses telles que l'on évite tout retard de déclenchement. Le logiciel interne du H4D continue ensuite à perfectionner la mise au point en utilisant le système de recherche automatique des don- nées équipant tous les objectifs HC/HCD.

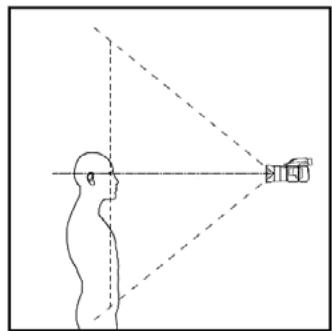

Le plan de netteté change lorsque l'appareil est basculé pour créer une composition.

APPAREILS NUMÉRIQUES HASSFLBLAD HD Ultra-focus et correction numérique automatique pour des images parfaites

Le H4D-40 envoie au processeur de l'appareil des informations sur l'objectif et les conditions de prise de vue, ce qui permet un réglage ultra-fin du mécanisme d'autofocus, en tenant compte des spécifications propres à l'objectif et aux propriétés optiques du cap- teur. Grâce à cette technique, les objectifs HC/HCD atteignent un niveau de netteté et de résolution totalement inédit. La correction numérique des aberrations chromatiques et distorsions est égale- ment présente. La correction numérique APO (en anglais, Digital APO Correction - DAC), est une correction automatique des images basée sur une combinaison des différents paramètres de chaque objectif pour chaque prise de vue, optimisant au maximum les per- formances de votre équipement.

H4D avec accessoire GIL (Global Image Locator).

Phocus pour un flux de travail professionnel

Accessoires avec fonction d'enregistrement GPS Le « Global Image Locator » (GIL) Hasselblad est utilisable avec tous les produits de prise de vue numérique du Système H. Ce dispositif GIL permet d'intégrer les coordonnées GPS, l'heure et l'altitude aux prises de vues extérieures. Ces données pourront être ultérieurement utilisées pour diverses applications telles que l'archivage et la recherche d'images. Par exemple, pour le mappage direct des images avec le logiciel Phocus qui sera bientôt proposé par Google Earth. Pour découvrir la totalité des accessoires: http:// www.hasselblad.fr/produits/objectifs-et-accessoires/système-h- accessoires.aspx

Phocus est un logiciel de pointe spécialement conçu pour optimiser aisément le flux de travail et atteindre la perfection absolue à partir des fichiers images bruts Hasselblad. Avec les appareils H4D-40, Phocus offre:

+ Une qualité d'image sans compromis

+ Des commandes spéciales étendues compatibles avec votre appareil H4D-40, notamment le réglage de l'objectif permettant la mise au point lorsque l'appareil est en position éloignée ou que l'unité de capture numérique est montée sur une chambre photographique. Ces fonctions apportent une toute nouvelle flexibilité à la prise de vue.

+ Élimination du moirage. Le moirage est éliminé automatique- ment dans le fichier brut, en préservant la qualité d'image et sans devoir recourir à des masques et autres procédés manuels, avec à la clé un gain de temps de manipulation et de post-production.

+ Un flux de travail flexible. L'interface graphique intègre des options pratiques permettant de personnaliser les réglages en fonction de différentes situations de travail: choix de la source d'importation, fonctions de navigation/comparaison, gestion des fichiers, exportation d'images dans une série de formats de fichiers, préréglage d'options, etc.

+ Nouvelles métadonnées (GPS, etc.). Les métadonnées étendues incluses dans chaque image Phocus permettent la réalisation de catalogues et d'index précis et détaillés, facilitant la gestion des images, avec notamment l'intégration des coordonnées GPS qui donne accès à de nombreuses nouvelles fonctions. Phocus relie les données GPS directement à Google Earth; les données géographiques s'enregistrent en un clin d'œil et il devient très simple de retrouver les images.

+ Qualité d'affichage intégrale. Le Phocus Viewer affiche les images dans une qualité restituant le moindre détail visible ultérieurement en Photoshop. De plus, Phocus Viewer permet d'adapter la mise en page et la composition au flux de travail, avec toute une série d'options: affichage, comparaison, navi- gation, affichage horizontal ou vertical, etc. Plusieurs dossiers peuvent être ouverts simultanément pour les consulter, les comparer et les sélectionner.

APPAREILS NUMÉRIQUES HASSFLBLAD HD Architecture d'approbation instantanée

Fort du succès de sa technologie Audio Exposure Feedback, Has- selblad a créé l'architecture instantanée d'approbation (« Instant Approval Architecture » - IAA), une série d'outils de feed-back conçus pour permettre au photographe de se concentrer sur son sujet plutôt que sur les réglages de l'appareil. L'IAA déclenche des signaux sonores et visuels à chaque prise de vue, indiquant immé- diatement au photographe le statut des images. L'information est enregistrée à la fois dans le fichier et dans le nom de fichier, pour permettre de classer et sélectionner rapidement les images, sur site ou en studio. IAA est une marque commerciale de Hasselblad en attente de brevet.

Options de bascule et décentrement

Deux options de base sont disponibles pour travailler en bascule ou décentrement avec le H4D-40. Un simple adaptateur portable ou la chambre photographique classique.

L'adaptateur HTS tilt/shift pour H4D-40 est une solution portable de bascule/décentrement pour la gamme HC/HCD de 28 à 100 mm. Pour plus d'informations, voir la fiche technique correspondant à chaque produit.

Pour rendre le HAD-40 encore plus pratique, l'unité de prise de vue numérique peut être détachée pour l'utiliser sur une chambre photographique via un adaptateur.

Deux modes de fonctionnement et de stockage

Le H4D-40 permet de choisir plusieurs supports de stockage: Carte CF ou disque dur d'ordinateur. Ces deux modes de fonctionnement et de stockage vous permettent de sélectionner celui qui convient le mieux à votre travail, tant en studio qu'en extérieur.

5 objectifs HG/HCD avec bagues-allonges utilisables avec le HTS 1.5

HASSEFIBLAD H4D avec adaptateur HTS 1.5 tilt/ shift et objectif HCD 28 mm.

APPAREILS NUMÉRIQUES Résolution

CARACTÉRISTIQUES NUMÉRIQUES HASSFLBLAD HD Caractéristiques techniques

Dimensions du capteur

Hasselblad 3FR RAW avec compression sans perte

Mode de prise de vue

Définition de couleurs

Plage de sensibilité ISO ISO 100, 200, 400, 800 et 1600

Carte CF type U-DMA (par ex. SanDisk Extreme Pro) ou connexion par câble à un Mac ou PC Gestion des couleurs

Solution Hasselblad pour des couleurs naturelles

Capacité de stockage

Une carte CF 4 Go contient en moyenne 75 images

1,1 seconde par capture. 50 prises de vues par minute

Oui, type TFT 3 pouces, 24 bits couleur, 230 400 pixels

Histogramme Oui Filtre IR Monté sur capteur CCD Feedback sonore oui

Phocus pour Mac et Windows

Plateformes prises en charge

Macintosh: OSX. Windows: XP (32 et 64 bits), Vista (32 et 64 bits), Windows 7 (32 et 64 bits).

Tÿpe de connexion à l'hôte

FireWire 800 (IEEE 1394b)

Compatibilité chambre photo- graphique

Oui, via synchronisation flash pour les obturateurs mécaniques. Via le logiciel Phocus pour les obturateurs électroniques.

Températures de service

0-45'C/32-113F Dimensions

Appareil complet avec objectif HC80 mm: 153 x 131 x 213 mm [L x H x P]

2.290 g (appareil complet avec objectif HCSO mm, piles Lion et carte CF)

CARACTÉRISTIQUES APPAREIL DSLR moyen format à grand capteur

Objectifs Hasselblad HC/HCD à obturateur central intégré.

Plage de vitesses d'obturation

256 secondes à 1/800 seconde

Vitesse de synchronisation du flash

Le flash est utilisable à toutes les vitesses d'obturation.

-HVD 90x:_ Viseur oculaire 90° avec réglage de la dioptrie (5 à +3,5 D). Agrandissement 3,1 X. Flash d'appoint intégré (G.No. 12 @ IS0100). Sabot pour flash système SCA3002 de Metz".

-HV 90x: … Viseur oculaire 90° avec réglage de la dioptrie (4 à +2,5 D). Agrandissement 2,7 X. Flash d'appoint intégré (G.No. 12 @ IS0100). Sabot pour flash système SCA3002 de Metz". -HVM: Viseur au niveau de la taille. Agrandissement 3,2 X.

Mesure autofocus avec détecteur passif type croix centrale. Feed-back numérique ultrafocus. Priorité instantanée à la mise au point manuelle. Plage de mesure EV 1 à 19, ISO 100.

Système automatique à mesure centrale pondérée TTL. Utilise le flash intégré ou les flashes compati- bles avec SCA3002 (Metz). La puissance peut être réglée de -3 à +3 EV. Pour les flashes manuels, un système de mesure intégré est disponible.

Options de mesure: spotmètre, pondération centrale et spot central. Plage de mesure Spot: EV2 à 21, Pondération centrale: EV1 à 21, Spot central: EV1 à 21

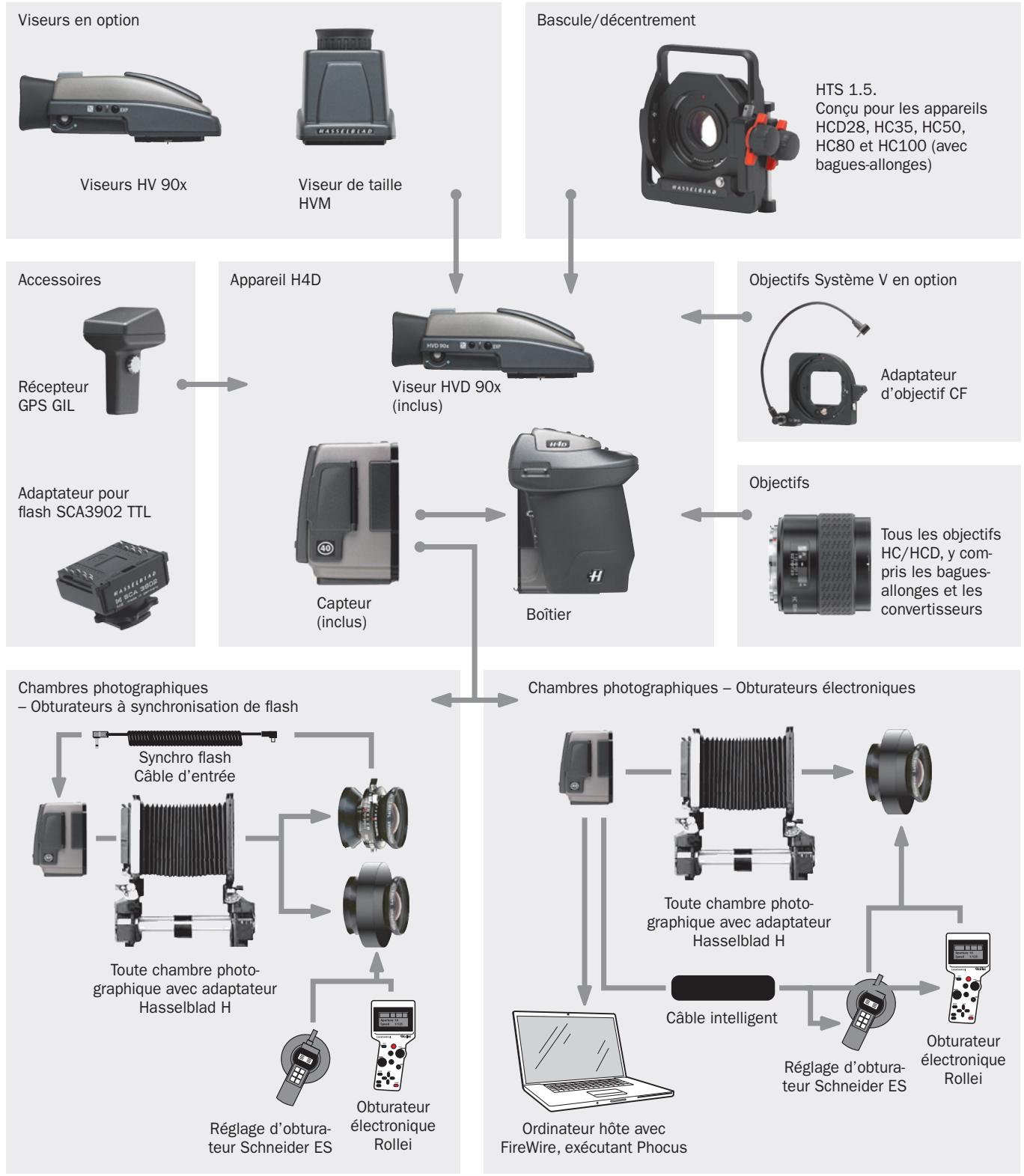

HVM Accessoires Appareil H4D Récepteur —

GPS GIL Adaptateur pour

flash SCA3902 TTL Chambres photographiques — Obturateurs à synchronisation de flash

Synchro flash Câble d'entrée

Toute chambre photo- graphique avec adaptateur

Hasselblad H Réglage d'obtura-

teur Schneider ES HASSEFIBLAD

Bascule/décentrement

HTS 1.5. Conçu pour les appareils HCD28, HC35, HC5O, HC80 et HC100 (avec bagues-allonges)

Objectifs Système V en option

Viseur HVD 90x d'objectif CF

Tous les objectifs HC/HCD, y com- pris les bagues- allonges et les convertisseurs

Chambres photographiques — Obturateurs électroniques

Toute chambre photo- graphique avec adaptateur Hasselblad H

Obturateur Réglage d'obtura- SSD teur Schneider ES ollei

électronique Ordinateur hôte avec

Rollei FireWire, exécutant Phocus asselblad.fr

Sous réserve de changements sans avis préalable.

11.10 -FRVS APPAREILS NUMÉRIQUES Objectifs compatibles H4D HASSFLBLAD HD HCD 4/28 mm HC 3,5/35 mm HC 3,5/50 mm HC 2,8/80 mm HC 2,2/100 mm HC Macro 4/120 mm

HC 3,5-4,5/50-110 mm

HCD 4-5,6/35:90 mm Asphérique

Tous les objectifs type C du Système V avec adaptateur CF en option.
