DJ-S41 - Émetteur-récepteur radio portable ALINCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radio portable UHF/FM
Marque	ALINCO
Modèle	DJ-S41
Dimensions (approx.)	50 x 100 x 30 mm
Poids (avec piles)	Environ 200 g
Alimentation	3 piles R6 alcalines (AA) ou bloc accus EBP-25N NiCd (en option) ; alimentation externe 5,5 V (EDH-18)
Bande de fréquences	UHF (bande spécifique non précisée)
Affichage	LCD avec rétroéclairage (5 secondes)
Antenne	Intégrée pivotante
Fonctions principales	Balayage (scan), 38 tons CTCSS, décalage de fréquence (semi-duplex), verrouillage clavier, alarme, sonnerie d'alerte, bip de fin d'émission, APO (extinction automatique), mémoire canaux, canal d'appel, moniteur (squelch off)
Puissance de sortie	Non spécifiée (version réduite non disponible)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter solvants ou produits abrasifs
Sécurité	Utiliser uniquement les piles recommandées ; ne pas exposer à l'humidité ou à des températures extrêmes
Pièces détachées	Bloc accus EBP-25N, micro/écouteur EMS-9, EME-12, alimentation EDH-18
Réparabilité	Confier la réparation à un technicien qualifié

FOIRE AUX QUESTIONS - DJ-S41 ALINCO

Comment allumer et éteindre l'appareil ?

Tournez le bouton Marche/arrêt et volume (repère 7) pour allumer l'appareil. Tournez dans le sens inverse pour l'éteindre.

Comment régler la fréquence ?

En mode VFO, appuyez sur la touche F puis relâchez-la pour que le digit clignote. Utilisez les touches UP et DOWN pour modifier la fréquence digit par digit.

Comment mémoriser un canal ?

Réglez la fréquence en mode VFO. Maintenez la touche F enfoncée et appuyez sur VM/MW. Sélectionnez le canal avec UP/DOWN, puis appuyez à nouveau sur VM/MW pour mémoriser.

Comment lancer un balayage (scan) ?

Appuyez brièvement sur la touche SCAN ou maintenez enfoncée la touche UP ou DOWN pendant quelques secondes. Le balayage s'arrête sur un signal détecté.

Comment activer le ton CTCSS ?

Maintenez la touche F enfoncée et appuyez sur DOWN/TONE pour accéder à la programmation du ton. Utilisez UP/DOWN pour choisir la fréquence, puis appuyez sur PTT pour confirmer. Activez/désactivez le ton en maintenant F + SCAN/SHIFT jusqu'à ce que 'T' s'affiche.

Comment verrouiller le clavier ?

Maintenez la touche F enfoncée et appuyez sur MONI. Un 'L' s'affiche pour indiquer le verrouillage. Répétez l'opération pour déverrouiller.

Comment activer la fonction alarme ?

Maintenez la touche F enfoncée et appuyez sur CALL/BELL. Un 'O' apparaît à l'écran. L'alarme émet une sonnerie à la réception d'un signal.

Comment réinitialiser l'appareil ?

Maintenez la touche F enfoncée tout en allumant l'appareil. Tous les paramètres reviennent aux valeurs par défaut.

Quel type de piles utiliser et quelle est l'autonomie ?

Utilisez 3 piles alcalines de type AA (R6). L'autonomie dépend de l'usage, mais avec des piles neuves, elle peut atteindre plusieurs jours en usage normal.

Comment utiliser l'alimentation externe ?

Branchez un adaptateur EDH-18 (5,5 V) sur la prise d'alimentation extérieure (repère 5). Assurez-vous que la tension est correcte pour éviter d'endommager l'appareil.

MODE D'EMPLOI DJ-S41 ALINCO

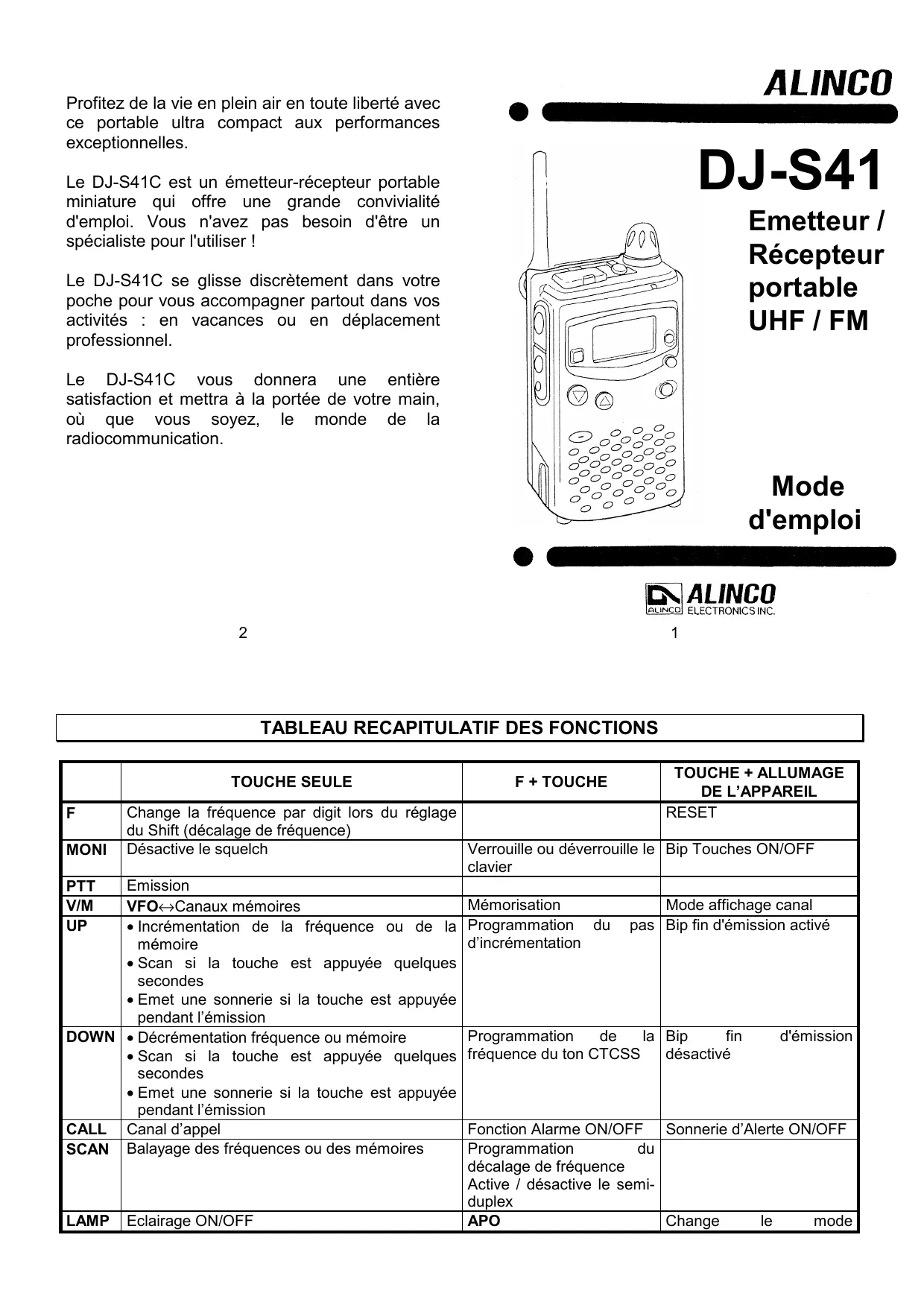

Profitez de la vie en plein air en toute liberté avec ce portable ultra compact aux performances exceptionnelles.

Le DJ-S41C est un émetteur-récepteur portable miniature qui offre une grande convivialité d'emploi. Vous n'avez pas besoin d'être un spécialiste pour l'utiliser!

Le DJ-S41C se glisse discrètement dans votre poche pour vous accompagner partout dans vos activités : en vacances ou en déplacement professionnel.

Le DJ-S41C vous donnera une entière satisfaction et mettra à la portée de votre main, où que vous soyez, le monde de la radiocommunication.

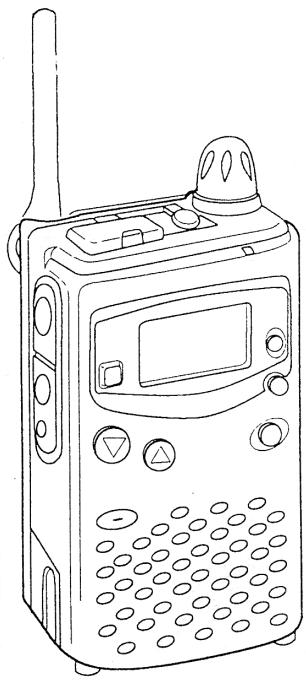

DJ-S41

Émetteur / Récepteur portable UHF / FM

Mode d'emploi

ALINCO ELECTRONICS INC.

TABLEAU RECAPITULATIF DES FONCTIONS TABLEAU RÉCAPITULATIF DES FONCTIONS

	TOUCHE SEULE	F + TOUCHE	TOUCHE + ALLUMAGE DE L'APPAREIL
F	Change la fréquence par digit lors du réglage du Shift (décalage de fréquence)		RESET
MONI	Désactive le squelch	Verrouille ou déverrouille le clavier	Bip Touches ON/OFF
PTT	Emission
V/M	VFO←Canaux mémoires	Mémorisation	Mode affichage canal
UP	• Incrémentation de la fréquence ou de la mémoire • Scan si la touche est appuyée quelques secondes • Emet une sonnerie si la touche est appuyée pendant l'émission	Programmation du pas d'incrémentation	Bip fin d'émission activé
DOWN	• Dépréntation fréquence ou mémoire • Scan si la touche est appuyée quelques secondes • Emet une sonnerie si la touche est appuyée pendant l'émission	Programmation de la fréquence du ton CTCSS	Bip fin d'émission désactivé
CALL	Canal d'appel	Fonction Alarme ON/OFF	Sonnerie d'Alerte ON/OFF
SCAN	Balayage des fréquences ou des mémoires	Programmation du décalage de fréquence Active / désactive le semi-duplex
LAMP	Eclairage ON/OFF	APO	Change le mode

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

- Fonction reverse

En mode semi-duplex, permet d'écouter la fréquence d'émission (lorsqu'un décalage de fréquence a été programmé). Maintenir la touche F et appuyer sur la touche SHIFT. Maintenir la touche MONI pour écouter. Relâcher la touche MONI et appuyez sur la touche PTT pour sortir de ce mode.

- Fonction BIP de touches

L'appareil émet un bip à chaque fois qu'une touche est appuyée. Cette fonction peut être activée ou désactivée en appuyant sur la touche MONI tout en allumant l'appareil.

Mode affichage de CANAL

Seuls les canaux mémoires programmés peuvent être affichés. Si vous utilisez souvent les mêmes canaux, ce mode est très utile. Ce mode peut être activé ou désactivé en appuyant sur la touche V/M tout en allumant l'appareil.

Maintenir la touche F enfoncée tout en allumant l'appareil.

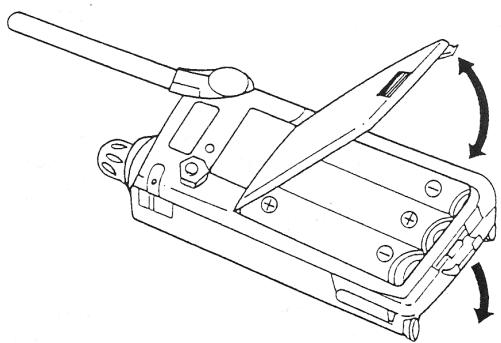

Preparation de l'appareil

1. Déverrouiller le bloc piles
2. Lever le couvercle cache-piles
3. Insérer trois piles R6 alcalines (type AA) ou le bloc accus EBP-25N NiCd (en option)
4. Fermer le couvercle cache-piles
5. Verrouiller le bloc piles

Fixer la dragonne

Fixer le clip ceinture

Pour effacer un canal mémoire

Appuyer sur la touche VM/MW. - Sélectionner le canal à effacer avec les touches UP/DOWN. - Maintenir la touche F et appuyer 2 fois sur la touche VM/MW.

16. Touche up/step

Appuyer sur cette touche pour incrémenter la fréquence ou le canal.

Maintenir la touche F enfoncée et appuyer sur cette touche pour passer en mode programmation du pas d'incrémentation. Appuyer sur les touches UP/DOWN pour changer le pas.

Appuyer sur la touche PTT pour sortir de ce mode.

Touche DOWN/TONE

Appuyer sur cette touche pour décrémenter la fréquence ou le canal.

Maintenir la touche F enfoncée et appuyer sur cette touche pour passer en mode programmation

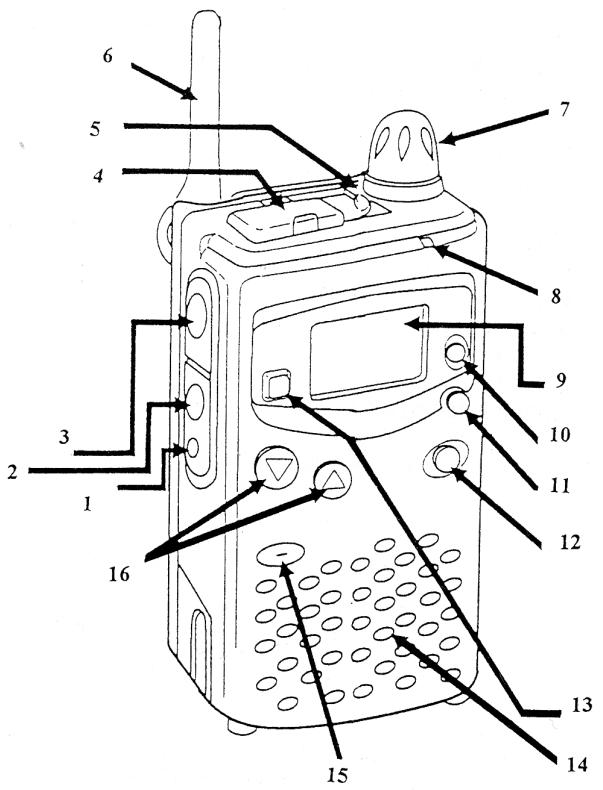

1. F (fonction)

Maintenir cette touche enfoncée et appuyer sur une autre touche pour activer une fonction secondaire. Appuyer et relâcher cette touche pour pouvoir changer la fréquence par digit. Le digit qui clignote peut être changé par les touches UP/DOWN.

2. Monitor

Appuyer sur ce bouton pour annuler le Squelch et recevoir les faibles signaux.

Maintenir la touche F et appuyer sur cette touche pour verrouiller ou déverrouiller le clavier afin d'éviter toutes mauvaises manipulations. (L" s'affiche lorsque le clavier est verrouillé).

3. PTT

Appuyer sur ce bouton pour émettre.

4. Jack microphone et haut-parleur externe

Connecter à ce jack un microphone et/ou un haut-parleur (en option, par exemple : EMS-9, EME-12, etc.).

5. Prise d'alimentation extérieure

Connecter une alimentation extérieure de 5.5 V ou

de la fréquence du ton CTCSS. Appuyer sur les touches UP/DOWN pour changer la fréquence du ton.

7. Bouton marche / arrêt et volume

Permet d'allumer / d'éteindre l'appareil et de régler le niveau sonore.

8. Témoin d'émission

S'allume en rouge pendant l'émission.

10. CALL/Bell

Appuyer sur cette touche pour accéder directement à la fréquence d'appoint (programmable). Un nouvel appui permet de revenir sur la fréquence d'émission initiale. Appuyer sur la touche F, et sur cette touche pour activer ou désactiver la fonction Alarme ("O" apparait sur le LCD, lorsque la fonction est active). Cette fonction vous avertit par une sonnerie lorsque un signal est reçu.

11. SCAN /SHIFT

Un appui sur cette touche active le scan. Le DJ-

le EDH-18 (en option).

6. Antenne

Redresser l'antenne en la faisant pivoter. La faire droite pendant l'utilisation de l'appareil.

Maintenir la touche F enfoncée et appuyer sur cette touche pour activer ou désactiver le ton CTCSS. ("T" s'affiche lorsque le ton est actif) Appuyer sur la touche PTT pour sortir de ce mode.

- Fonction sonnerie

Lors d'une transmission, l'appui sur la touche UP ou DOWN émet une Sonnerie d'Alerte pour attirer l'attention du correspondant. Cette fonction peut être activée ou désactivée en appuyant sur la touche CALL tout en allumant l'appareil.

- Fonction SCAN

Appuyer sur la touche SCAN ou quelques secondes sur UP ou DOWN pour démarrer le balayage.

- Fonction BIP de fin d'emission

Un bip de fin d'émission est transmis chaque fois que vous relâchez la touche PTT. Cette fonction peut être activée : appuyer sur la touche UP tout en allumant le poste, ou désactivée de la même manière avec la touche DOWN.

12. LAMP/APO

Presser cette touche pour éclairer le LCD pendant 5 secondes. Appuyer sur F et sur cette touche pour basculer en mode APO (Extinction automatique). Utiliser les touches UP/DOWN pour régler la temporisation entre OFF et 120 minutes par pas de 30 minutes.

Appuyer sur cette touche et allumer l'appareil pour désactiver la temporisation d'éclairage de 5 secondes ; l'éclairage est alors commuté par cette touche.

13. VM/mw

Permet de basculer entre le mode VFO et le mode Mémoire.

Pour programmer un canal mémoire :

• Régler la fréquence en mode VFO.
• Maintenir la touche F et appuyer sur cette touche. Utiliser la touche UP/DOWN pour sélectionner

S41C balaye les fréquences ou les mémoires à la recherche d'un signal. Appuyer sur la touche F, et sur cette touche pour programmer le décalage de fréquence en semi-duplex. Chaque appui sur cette touche change le sens du décalage (+, - ou pas de décalage). Appuyer sur la touche PTT pour sortir de ce mode.

le canal mémoire.

Appuyer de nouveau sur cette touche pour mémoriser.

AFFICHEUR LCD

A. "M" s'affiche en permanence pour indiquer une mémoire programmée. "M" clignote lorsque la mémoire affichée est vide. B. Numéro de canal mémoire. C. Fréquence (et autres paramètres de programmation). D. "BUSY" apparait lorsqu'un signal est reçu. E. S-metre / RF mètre indique le niveau de réception / de puissance de sortie. F. APO : extinction automatique activée G. Indicateur piles ou accus vides H. Indicateur de puissance réduite (non disponible sur cette version) I. Fonction alarme activée J. Sens du décalage de fréquence K. Ton CTCSS activé
