Type de produit	Sèche-linge à condensation
Marque	CONSTRUCTA
Modèle	CWK4E100FG
Dimensions (L × P × H)	60 × 60 × 85 cm (hauteur réglable)
Poids net	Environ 45 kg
Capacité maximale de linge	6 kg (blanc/couleurs), 3 kg (synthétiques)
Réservoir d'eau condensée	4,21 litres
Alimentation électrique	Voir plaque signalétique (220-240 V ~, 10/16 A)
Type de programme	Prêt à repasser, Prêt à ranger, Prêt à ranger plus, Extra sec, Synthétiques, Minuterie
Option délicat	Température réduite pour textiles délicats
Fonction anti-froissage	Automatique, tambour en mouvement intermittent jusqu'à 1 heure (ou 2 selon modèle)
Éclairage intérieur du tambour	Ampoule incandescente E14, 15 W (selon modèle)
Nettoyage du filtre à peluches	Après chaque séchage, nettoyer manuellement ou à l'eau chaude
Nettoyage du bac de condensation	Tous les 3-4 mois ou si le voyant clignote, nettoyer à l'eau chaude
Sondes d'hygrométrie	En acier inoxydable, nettoyer avec une éponge récurante humide
Sécurité	Hublot verrouillable, pas d'utilisation par enfants non surveillés, vapeur chaude, mise à la terre obligatoire
Installation	Surface plane et dure, ne pas geler, prise accessible, grille de refroidissement dégagée
Accessoires optionnels	Kit de liaison pour superposer sur lave-linge, couvercle pour montage sous plan de travail

FOIRE AUX QUESTIONS - CWK4E100FG CONSTRUCTA

Comment nettoyer le filtre à peluches ?

Ouvrez le hublot, extrayez le filtre, basculez-le en position ouverte et enlevez les peluches à la main. Rincez abondamment à l'eau chaude si encrassé, séchez soigneusement avant de remettre en place.

Que faire si le voyant 'Réservoir' clignote ?

Videz le réservoir d'eau condensée. Sortez le réservoir horizontalement, jetez l'eau, remettez-le jusqu'à ce qu'il s'enclenche. Ne videz jamais pendant le séchage.

Pourquoi le linge n'est-il pas assez sec ?

Vérifiez le filtre à peluches et le bac de condensation, nettoyez-les si nécessaire. Videz le réservoir d'eau. Assurez-vous que la grille de refroidissement n'est pas obstruée et que la pièce est bien aérée.

Le sèche-linge ne démarre pas, que faire ?

Vérifiez que la fiche est branchée, le hublot bien fermé, un programme sélectionné et la touche Départ/Stop enfoncée. Contrôlez le fusible/disjoncteur. La température ambiante doit être supérieure à 5°C.

Comment nettoyer le bac de condensation en profondeur ?

Laissez refroidir l'appareil, placez une serviette sous la trappe, déverrouillez-la. Tournez les manettes de verrouillage, sortez le bac. Nettoyez-le entièrement à l'eau chaude, sans objets durs. Nettoyez les joints, remettez en place et refermez.

Puis-je sécher des textiles délicats comme la soie ?

Non, ne séchez pas en machine les textiles imperméables à l'air (caoutchoutés), la soie, les voilages synthétiques, ni le linge souillé par de l'huile. Pour les synthétiques, utilisez le programme adapté avec l'option Délicat.

Comment réduire la consommation d'énergie ?

Essorez bien le linge avant séchage (vitesse élevée). Utilisez la charge maximale recommandée. Aérez la pièce et nettoyez le filtre après chaque cycle. Ne bloquez pas la grille de refroidissement.

Que faire en cas de coupure de courant pendant le séchage ?

Redémarrez le sèche-linge en relançant le programme. Si le linge est encore humide, vous pouvez choisir un programme de séchage supplémentaire ou la minuterie.

Pourquoi le hublot s'ouvre-t-il tout seul ?

Fermez le hublot en poussant fermement jusqu'à ce qu'il s'enclenche de façon audible. Si le problème persiste, ajustez l'horizontalité de l'appareil ou nettoyez le joint.

Comment changer l'ampoule de l'éclairage intérieur ?

Débranchez l'appareil. Ouvrez le hublot, basculez le diffuseur situé à l'intérieur (au-dessus du hublot) en position ouverte à l'aide d'un tournevis Torx20. Remplacez l'ampoule (E14, 15W). Refermez le diffuseur.

MODE D'EMPLOI CWK4E100FG CONSTRUCTA

Votre nouveau sèche-linge

Nos félicitations ! Vous venez d'opter pour un appareil électroménager moderne et d'un haut niveau de qualité de la marque Constructa.

Chaque sèche-linge subit des tests fonctionnels stricts avant de quitter notre usine. Il ne la quitte que s'il s'avère d'un état impeccable.

Notre service après-vente se tient à votre disposition pour répondre à toute demande de précisions.

Mise au rebut respectueuse de l'environnement

Mettez l'emballage au rebut en respectant l'environnement.

Cet article a été labellisé en conformité avec la directive communautaire européenne 2002/96/CE visant les appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Cette directive sert de règlement cadre à la reprise et au recyclage des appareils usagés dans toute l'Europe.

Sommaire

Page

Préparatifs 2 Réglage des programmes 2 Après le séchage 4 Remarques concernant le linge ... 5 Entretien et nettoyage 6 Récapitulatif des programmes 7 Installation 8 Données techniques 9 Accessoires en option 9 Que faire si ... 10 Consignes de sécurité 11

Utilisation conforme

Préparatifs

Installation : voir page 8

Ne mettez jamais un sèche-linge endommagé en service ! Prévenez votre service après-vente.

Controller

le sèche-linge

• Ne laissez pas les enfants jouer sans surveillance près de l'appareil.
• Éloignez les animaux domestiques de l'appareil.

Séchez-vous impérativement ! Ne saisissez pas la fiche mâle !

Brancher la fiche mâle.

Trier le linge et remplir le tambour.

Enlevez tous les objets présents dans les poches. Pensez à enlever les briques !

Avant de garnir le tambour, vérifiez qu'il est bien vide !

Voir l'aperçu des programmes page 7.

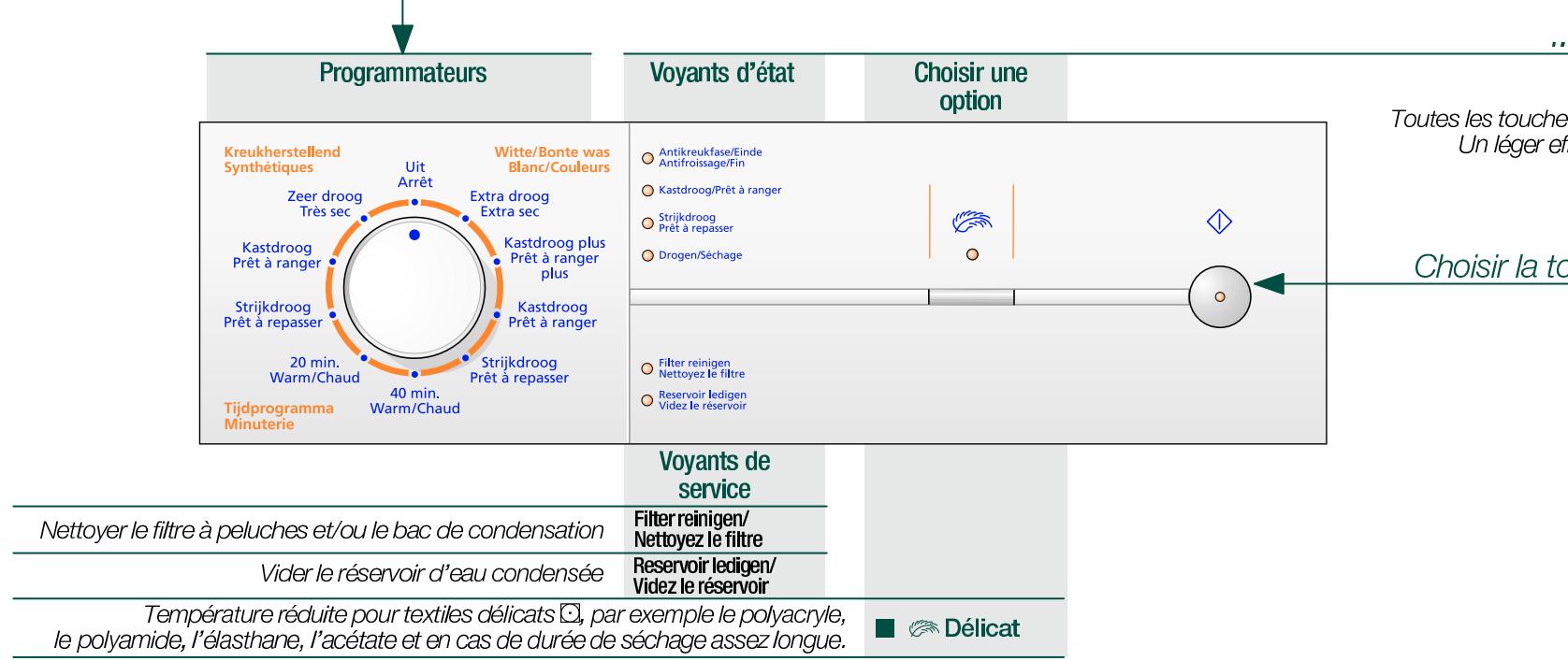

Sélection et réglage du programme.

Sélectionner un programme de séchage.

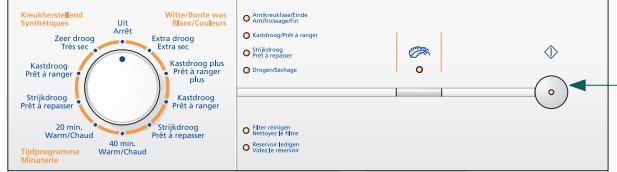

Programmateurs

Voyants d'état

Choisir une option

Toutes les touches sont sensitives. Un léger effleurement suffit !

Choisir la touche Départ

Voyants de service : filter reinigen / nettoyer le filtre, reservoir ledigen / vider le réservoir

Nettoyer le filtre à peluches et/ou le bac de condensation

Vider le réservoir d'eau condensée

Délicat

Température réduite pour textiles délicats [4], par exemple le polycrylate, le polymidige, l'élasthane, l'acétée et en cas de durée de séchage assez longue.

Délicat

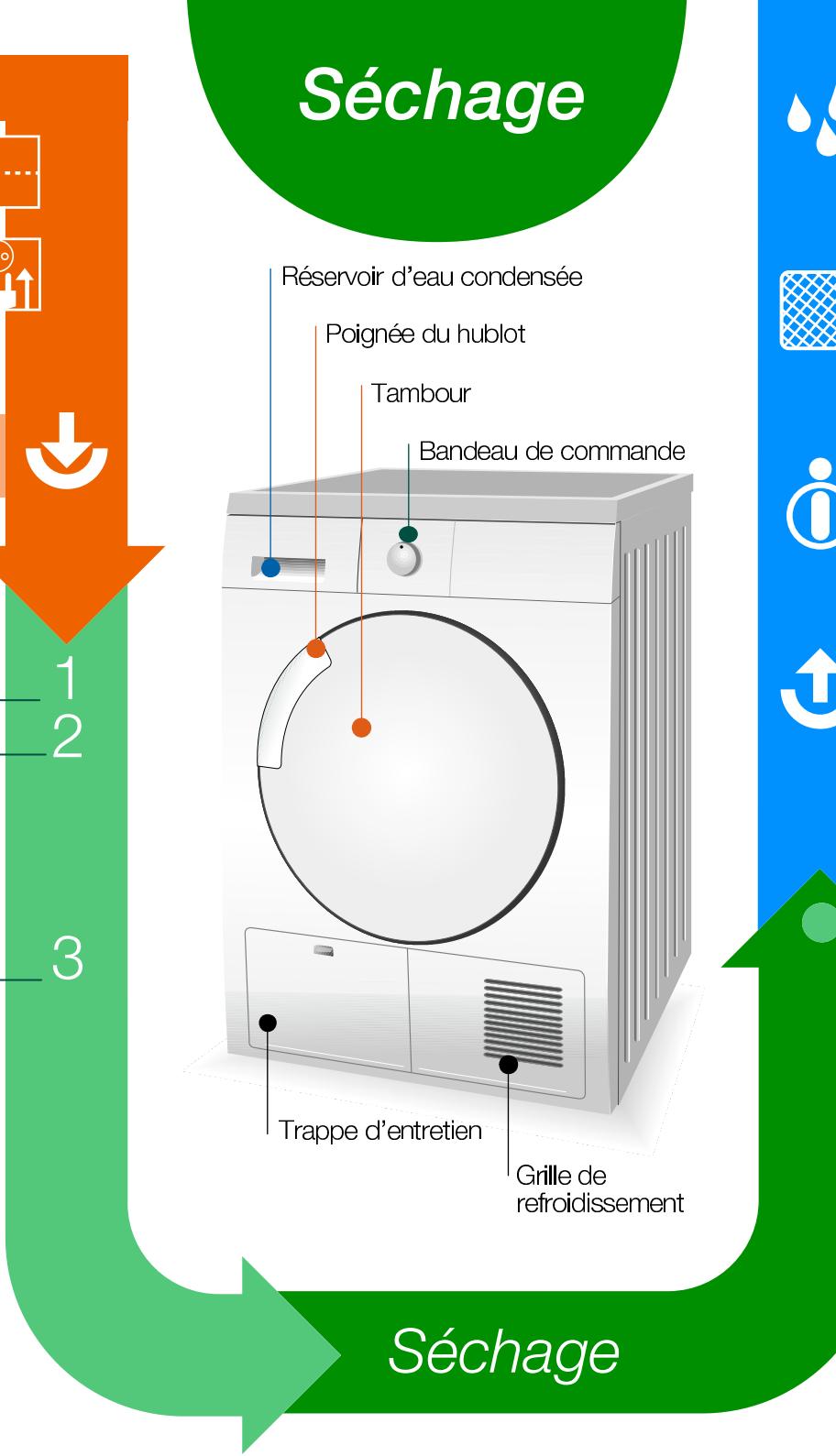

Séchage

Réservoir d'eau condensée

Poignée du hublot

Tambour

Bandeau de commande

Grille de refroidissement

Séchage

Vidanger l'eau condensée

Ne videz jamais le réservoir d'eau condensée pendant le séchage, mais seulement après !

1. Sortez le réservoir et maintenez-le à l'horizontale.
2. Jetez l'eau condensée.
3. Remettez le réservoir en place jusqu'à ce qu'il s'enclenche.

Nettoyer le filtre à peluches

1. Ouvrez le hublot, extrayez le filtre et basculez-le en position ouverte.
2. Enlevez les peluches (passez simplement la main sur le filtre).
3. Refermez le filtre, remettez-le en place puis fermez le hublot. Rincez abondamment tout filtre encrassé ou bouché à l'eau chaude, séchez-le soigneusement !

Éteignez le sèche-linge

Ramenez le programmateur sur Arrêt. Ne laissez pas le linge humide dans le sèche-linge !

Enlever le réservoir

La fonction Antifroissage automatique fait tourner le tambour en mouvement à certains intervalles. Le linge reste défroissé et aéré pendant une heure (ou deux si vous avez choisi la fonction Antifroissage - selon le modèle).

Fin du programme

Rajouter ou retirer du linge

1. Ouvrez le hublot. Cette action interrompt le séchage.
2. Rajoutez du linge ou retirez-en puis refermez le hublot.
3. Si nécessaire, choisissez à nouveau un programme et des options.
4. Appuyez sur la touche (Départ/Stop).

Le tambour et le hublot peuvent être chauds.

Remarques sur le linge ...

Symboles d'entretien des textiles

Respectez les instructions d'entretien fournies par le fabricant!

Séchage à la température normale.

Séchage à basse température → Choisissez en plus (Délicat).

Ne pas sécher en machine.

Ne séchez pas les textiles suivants dans le sèche-linge

• Les textiles imperméables à l'air (caoutchoutés par exemple).

Textiles délicats (soie, voilages synthétiques) -> Froissage - Linge non essoré à consommation d'énergie élevée. Linge souillé par de l'huile

Conseils pour le séchage

• Pour obtenir un séchage uniforme, triez le linge par types de textiles et par programme de séchage.
• Fermez les fermetures éclair, les crochets et les œillets, boutonnez les taies et housses, fermez les ceintures textiles, nouez les lanières de tabliers, etc.
• Ne séchez pas excessivement les textiles synthétiques -> Risque de froissage. Laissez le linge finir de sécher à l'air.
• Ne repassez pas le linge immédiatement après le séchage. Pliez le linge et laissez-le reposer un certain temps -> L'humidité se répartit ensuite uniformément dedans.
• Lors du dernier séchage, les textiles fragiles (par exemple T-shirts, maillots) tendent souvent à rétrécir -> N'utilisez pas le programme Extra sec.
• Le linge amidonné ne va que sous réserves au lave-linge -> L'amidon laisse un revêtement qui gêne le séchage.
• Si le tambour est peu chargé, utilisez un programme minuté.

Respect de l'environnement / Conseils pour économiser

• Avant de sécher le linge, essorez-le soigneusement dans le lave-linge -> Des vitesses d'essorage assez élevées raccourcissent la durée du séchage et réduisent la consommation d'énergie. Essorez aussi les synthétiques.
• Utilisez la charge de linge maximale recommandée, mais ne la dépassez pas -> Page 7 : "Récapitulatif des programmes".
• Pendant le séchage, veillez à ce que la pièce soit bien aérée.
• Nettoyez le filtre à peluches après chaque séchage -> Page 4
• Maintenez le bac de condensation propre -> Page 6 "Entretien et nettoyage"
• Veillez à ce que l'arrivée d'air de refroidissement reste dégagée. N'obstruez pas la grille de refroidissement et ne collez rien dessus.

Entretien et nettoyage

Appareil éteint.

Appareil éteint.

Châssis du sèche-linge, bandeau de commande, grille de refroidissement

• Frottez à l'aide d'un chiffon doux et humide.
• N'utilisez pas de détergent ou solvant agressif.
• Enlevez immédiatement les résidus de produit lessiviel et de détergent.

3 à 4 fois par an ou lorsque la mention "Filter reinigen" / "Nettoyez le filtre"

clignote de façon durable après le nettoyage du filtre à peluches.

Bac de condensation

• Laissez le sèche-linge refroidir.
• De l'eau résiduelle peut s'écouler. Placez une serviette absorbante sous la trappe d'entretien.
• Déverrouillez la trappe d'entretien.
• Ouvrez la trappe d'entretien en grand.
• Tournez les deux manettes de verrouillage l'une en direction de l'autre.
• Sortez le bac de condensation.

N'endommagez pas le bac de condensation ! Ne le nettoyez qu'à l'eau chaude. N'utilisez pas d'objets durs ou à arêtes vives.

1. Nettoyez le bac de condensation entièrement, laissez l'eau bien s'égoutter. 6. Nettoyez les joints.
2. Réintroduisez le bac de condensation ; la poignée doit se trouver en bas.
3. Tournez les deux manettes de verrouillage en sens inverse.
4. Refermez la trappe d'entretien jusqu'à ce que le verrouillage s'enclenche.

Sondes d'hygrométrie

Le sèche-linge est équipé de sondes d'hygrométrie en acier inoxydable. Ces sondes permettent de mesurer le degré d'humidité du linge. Au fil du temps, elles peuvent se recouvrir d'une fine pellicule de calcaire.

1. Ouvrez le hublot.
2. Nettoyez les sondes avec une éponge récurante humide.

N'utilisez pas de laine d'acier ou de produit abrasif !

Installation

• Fournitures : un sèche-linge, une notice d'utilisation et d'installation !
• Ne branchez pas maintenant la fiche mâle dans une prise !
• Vérifiez si le sèche-linge présente des dégâts dus au transport
• L'appareil est lourd ! Ne le soulevez pas tout(e) seul(e) !
• Prudence avec les arêtes vives
• N'installez pas l'appareil dans des locaux à risque de gel ! L'eau en gelant pourrait l'endommager !
• En cas de doute, confiez le branchement à un spécialiste !
• Ne tentez jamais de soulever l'appareil par ses pièces saillantes (le hublot par exemple, risque de casse !)

Installation

Retirez tous les accessoires

du tambour. Le tambour doit

être entièrement vide !

du sèche-linge

r accessible en permanence !

ce d'installation soit propre,

ronnement du sèche-linge propre.

Sortez tout haut du sèche-linge à l'aide des pieds

niveau à bulle.

Maintenir la grille de refroidissement dégagée

2 Raccordement au secteur. Voir les consignes de sécurité page 11.

• Raccordez, en respectant la réglementation, à une prise de courant alternatif équipée d'un contact de terre. En cas de doute, faites vérifier la prise par un spécialiste.
• La tension du secteur et la tension indiquée sur la plaque signalétique de l'appareil (voir page 9) doivent concorder !
• Les données de branchement et l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.

Convertir la puissance raccordée

10/16 ampères

disjoncteur protégeant la prise !

cran

Messages émis par l'appareil

(selon le modèle)

10 16

Protection contre le gel / Transport

Données techniques

Tension de branchement

Puissance raccordée

Ampérage fusible/disjoncteur N° du produit (E-Nr.) N° de fabrication (FD)

La plaque signalétique se trouve au dos du sèche-linge.

Chiffres de consommation

Les valeurs qui seront susceptibles, les ont été déterminées dans des conditions normalisées. Les valeurs de la société ne sont pas déterminées.

	Vitesse d'essorage(t/mn)(humidité résiduelle)		Durée de séchageen minutes, avec8 mn pour refroidir		Consommationen kWh
			10 A	16 A	10 A	16 A
Blanc / Couleurs 6 kg
Prêt à ranger*	1400	(env. 50%	100	80	3,0	3,0
	1000	(env. 60%	118	96	3,6	3,6
	800	(env. 70%	140	110	4,2	4,2
Prêt à repasser*	1400	env. 50%	76	56	2,2	2,2
	1000	env. 60%	94	72	2,8	2,8
	800	env. 70%	116	86	3,4	3,4
Synthétiques 3 kg
Prêt à ranger*	800	env. 40%	42	36	1,2	1,2
	600	env. 50%	53	45	1,5	1,5

*Programmes de contrôle selon DIN EN 61 121 et IEC 61 121

Éclairage intérieur du tambour (selon le modèle)

(Ampoule incandescente E14, 15 W)

L'éclairage du tambour s'allume lorsque vous ouvrez ou refermez le hublot, ainsi qu'au démarrage d'un programme; il s'éteint automatiquement.

Accessoires en option

Réf.

et de liaison de l'ensemble lave-linge / sèche-linge

Pour gagner de la place, vous pouvez placer le sèche-linge sur un lave-linge ajusté présentant la même longueur et la même largeur.

Couvercle si montage sous le plan de travail

Le sèche-linge se monte sous le plan de travail d'une cuisine.

Que faire si ...

Ne confiez les réparations qu'au service après-vente ou à ses spécialistes dûment autorisés. Avant d'appeler le service après-vente, vérifiez s'il vous plaît si vous ne pouvez pas remédier vous-même à la panne. En effet, si après consultation vous demandez l'intervention d'un technicien et d'un service, sauf mention des services de construction, émettez à l'entreprise (ou une société, producte (E-Nr.) - et le numéro de fabrication (FDF) de l'appareil (voir du coût intérieur de

Avez-vous branché la fiche mâle dans la prise de courant ?

(Départ/Stop) ne s'allume

pas.

S.

Videz le réservoir d'eau condensée.

Videz le réservoir et vérifiez l'état du flexible (si présent) assurant l'évacuation de l'eau (Départ / Stop) clignotent. condensée (est-il plié ?),

Nettoyez le bac de condensation, voir page 6 "Entretien et nettoyage".

(Départ/Stop) clignote. Nettoyez le filtre à peluches, page 4

Le sèche-linge ne démarre pas. Avez-vous choisi la touche (Départ/Stop) ?

Le hublot est-il fermé ?

La température ambiante est-elle supérieure à 5°C ?

L'eau sort de l'appareil. Ajustez l'horizontalité du sèche-linge.

Nettoyez le joint du bac de condensation.

Le hublot s'ouvre tout seul. Pour fermer le hublot, poussez-le jusqu'à ce qu'il s'enclenche de façon audible.

Le linge n'atteint pas le degré de séchage souhaité. Nettoyez le filtre à peluches / le bac de condensation, pages 4/6. Le séchage voulu ou ce dernier. Videz le réservoir d'eau condensée.

Le séchage dure trop longtemps. Vérifiez le moyen d'écoulement de l'eau (si présent).

Température ambiante supérieure à 30°C, → Aérez suffisamment. Grille de refroidissement obstruée ? → Dégagez-la. Avez-vous réglé l'appareil sur un programme inadapté ? Voir page 7. Au cours d'une année, l'appareil dans un volume trop restreint ! Veillez à ce que l'air puisse circuler.

Coupure de courant. → Essayez de redémarrer le sèche-linge. Formation de condensation sur les surfaces de calcul ou sur les sondes d'hygrométrie → Nettoyez les sondes (voir page 6).

Linge humide. Utilisez le programme de séchage immédiatement au-dessus,

ou ajoutez le programme Tijdprogramme/Minuterie. Voir page 7. Le linge est moins humide qu'il ne paraît au toucher !

Veillez à ce que l'aération de la pièce soit suffisante.

Grille de refroidissement obstruée ? → Dégagez-la.

Assurez-vous que le bac de condensation est bien en place.

Un ou plusieurs voyants s'allument. Nettoyez le filtre et le bac de condensation, page 4/6. Vérifiez les conditions d'installation, page 8.

L'appareil s'éteint. Éteignez l'appareil, laissez-lui le temps de refroidir puis rallumez-le. Relancez le programme.

Éclairage (selon le modèle) Débranchez la fiche mâle de la prise de courant. Basculez le diffuseur situé à l'intérieur de l'appareil en position ouverte, au-dessus du hublot (tournevis Torx20) et changez l'ampoule. Refermez la trappe couvercle.

Si vous ne parvenez pas vous-même à remédier au dérangement ou si une réparation s'impose - Mettez le programmeur sur Arrêt.

• Débranche la fiche mâle de la prise de courant.

Consignes de sécurité

Cas d'urgence - Débranche immédiatement la fiche mâle de la prise de courant ou détache le fusible / coupe le disjoncteur.

Ne vous en servez que dans les pièces intérieures de votre domicile privé.

Ne vous en servez que pour sécher des textiles.

linge...

Ne vous en servez à des fins autres que celles décrites.

N'utilisez JAMAIS le sèche-linge et ne modifiez jamais sa technique ni ses caractéristiques.

sèche-linge...

Danger - Les enfants et les personnes n'ayant pas lu la notice ne sont pas autorisés à utiliser le sèche-linge.

• Ne laissez pas les enfants jouer près du sèche-linge sans surveillance.
• Éloignez aussi les animaux domestiques.
• Enlevez tous les objets présents dans les poches des vêtements. Attention particulièrement aux briquets - Risque d'explosion !
• Ne vous appuyez pas et ne vous asseyez pas sur le hublot, risque de renversement !
• Ouvrez le hublot prudemment. De la vapeur très chaude peut jaillir.

Installation - Si la température est inférieure à 0 °C, le gel risque de causer des dégâts.

Fixez les câbles ou flexibles. Risque sinon de trébucher.

Raccordement - Raccordez le sèche-linge, en respectant la réglementation, à une prise de courant

au secteur alternatif équipée d'un contact de terre, faute de quoi la sécurité ne serait pas garantie.

Le câble aboutissant à la prise doit avoir une section suffisante. - N'utilisez que des disjoncteurs différentiels arborant ce symbole : - La fiche mâle et la prise femelle doivent aller ensemble. - N'utilisez ni blocs multiprises ni prolongateurs. - Ne saisissez pas la fiche mâle avec les mains mouillées. - Pour débrancher la fiche mâle, ne tirez jamais sur le cordon. - Veillez à ne pas endommager le cordon d'alimentation.

Utilisation - Ne mettez que du linge dans le tambour. Vérifiez le contenu du tambour avant d'allumer le sèche-linge.

• N'utilisez pas le sèche-linge si le linge est entré en contact avec des solvants, de l'huile, de la cire, de la graisse ou de la peinture (par exemple laques, produits détachants, essence de nettoyage, etc.) → Risque d'incendie / d'explosion !
• Risque d'incendie (par exemple de charbon, de farine) : n'utilisez pas le sèche-linge... → Risque d'explosion !
• N'utilisez pas le sèche-linge si le linge contient de la mousse / du caoutchouc mousse, de la laine, des matériaux similaires. L'inflammation du matériau mousseux risque d'endommager le sèche-linge.
• Éteignez le sèche-linge après la fin du programme. L'eau qui s'est condensée n'est pas potable.

Défaut - N'utilisez pas le sèche-linge s'il est défectueux ou si vous soupçonnez la présence d'un défaut. La réparation est réservée au service après-vente. - N'utilisez pas le sèche-linge si son cordon d'alimentation est défectueux. - Pour éviter des risques inutiles, le remplacement de ce cordon est réservé au service après-vente. - Avant de remplacer l'ampoule équipant l'éclairage intérieur, débranchez impérativement la fiche mâle de la prise de courant.

Pièces de rechange - Pour des raisons de sécurité, n'utilisez que des pièces de rechange et des accessoires d'origine dans les deux cas.

Mise au rebut Sèche-linge : débranchez d'abord la fiche mâle de la prise, et sectionnez ensuite le cordon d'alimentation de l'appareil. Rapportez l'appareil à un centre de collecte des déchets. - Emballage : ne permettez pas aux enfants de jouer avec les pièces de l'emballage → Risque d'asphyxie ! - Tous les matériaux sont compatibles avec l'environnement et recyclables. Mettez-les au rebut en les respectant.

Notice d'utilisation et d'installation

Ne mettez ce sèche-linge en service qu'après avoir lu la première notice !

Respectez les instructions énoncées à la page 11 !

Votre nouveau sèche-linge

Nos félicitations ! Vous venez d'opter pour un appareil électroménager moderne et d'un haut niveau de qualité, de la marque Constructa.

Chaque sèche-linge subit des tests fonctionnels soigneux avant de quitter notre usine. Il ne la quitte que s'il s'avère d'un état impeccable.

Notre service après-vente se tient à votre disposition pour répondre à toute demande de précisions.

Mise au rebut respectueuse de l'environnement

Mettez l'emballage au rebut en respectant l'environnement.

Cet appareil a été labellisé en conformité avec la directive communautaire européenne 2002/96/CE visant les appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Cette directive sert de règlement cadre à la reprise et au recyclage des appareils usagés dans toute l'Europe.

Sommaire

Préparatifs 2 Réglage des programmes 2 Après-séchage 4 Remarques concernant le linge ... 5 Entretien et nettoyage 6 Récapitulatif des programmes 7 Installation 8 Données techniques 9 Accessoires en option 9 Que faire si ... 10 Consignes de sécurité 11

Utilisation conforme

Utilisation domestique uniquement ; L'appareil ne doit servir qu'à sécher des textiles lavés à l'eau.

• Ne laissez pas les enfants jouer sans surveillance près de l'appareil !
• Éloignez les animaux domestiques de l'appareil !

Préparatifs

Ne mettez jamais un sèche-linge endommagé en service ! Prévenez votre service après-vente !

Séchez-vous impérativement les mains avant ! Ne saisissez que la fiche mâle !

Trier le linge et remplir le

Enlevez tous les objets présents. Pensez à enlever les briquets ! Avant de garnir le tambour, vérifiez

Voir l'aperçu des programmes page 7.

Sélection et réglage du pr

Sélectionner un programme de

tion : voir page 8

Contrôler sèche-linge

Brancher che mâle

e tambour

s dans les poches. Enlever les briquets ! qu'il est bien vide !

programme

e séchage ... .et l'adapter

s sont sensitives. fleurement suffit !

ouche Départ.

Vidanger l'eau condensée

Ne videz jamais le réservoir d'eau condensée pendant le séchage mais seulement après!

1. Sortez le réservoir et maintenez-le à l'horizontale.
2. Jetez l'eau condensée.
3. Remettez le réservoir en place jusqu'à ce qu'il encrante.

Nettoyer le filtre à peluches

1. Ouvrez le hublot, extrayez le filtre et basculez-le en position ouverte.
2. Enlevez les peluches (passez simplement la main sur le contrôle).
3. Refermez le filtre, remettez-le en place puis fermez le hublot. Rincez abondamment tout filtre encrassé ou bouché à l'eau chaude, séchez-le soigneusement!

Éteignez le sèche-linge

Ramenez le programmateur sur Uit/Arrêt. Ne laissez pas le linge humide dans le sèche-linge!

Enlever le réservoir

La fonction Antifroissage automatique fait tourner le tambour en mouvement à certains intervalles. Le linge reste défoulé et aéré pendant une heure (ou deux si vous avez besoin de la fonction Antikreuk/Antifroissage - selon le modèle).

Fin du programme dès que le voyant s'allume

Rajouter ou retirer du linge

1. Ouvrez le hublot. Cette action interrompt le séchage.
2. Rajoutez du linge ou retirez-en puis refermez le hublot.
3. Si nécessaire, choisissez à nouveau un programme et des options.
4. Appuyez sur la touche (Départ/Stop).

! Le tambour et le hublot peuvent être chauds.

Symboles d'entretien des textiles

Respectez les instructions d'entretien fournies par le fabricant !

Séchage à la température normale.

Séchage à basse température → Choisissez en plus (Délicat).

Ne pas sécher en machine.

Ne séchez pas les textiles suivants dans le sèche-linge :

• Les textiles imperméables à l'air (caoutchoutés par exemple).
• Textiles délicats (soie, voilages synthétiques) -> Froissage !
• Linge non essoré -> Consommation d'énergie élevée !
• Linge souillé par de l'huile

Conseils pour le séchage

• Pour obtenir un séchage uniforme, triez le linge par types de textiles et par programme de séchage.
• Fermez les fermetures éclair, crochets et œillets, boutonnez les taies et housses, fermez les ceintures textiles, nouez les lanières de tabliers, etc.
• Ne séchez pas excessivement les textiles synthétiques -> Risque de froissage ! Laissez le linge finir de sécher à l'air.
• Ne repassez pas le linge immédiatement après le séchage. Pliez le linge et laissez-le reposer un certain temps -> L'humidité se répartit ensuite uniformément dedans.
• Lors du premier séchage, les textiles fragiles (par exemple T-shirts, maillots) tendent souvent à rétrécir -> N'utilisez pas le programme Extra sec.
• Le linge amidonné ne va que sous réserves au lave-linge -> L'amidon laisse un revêtement qui gêne le séchage.
• Si le tambour est peu chargé, utilisez un programme minuté.

Respect de l'environnement / Conseils pour économiser

• Avant de sécher le linge, essorez-le soigneusement dans le lave-linge -> Des vitesses d'essorage assez élevées raccourcissent la durée du séchage et réduisent la consommation d'énergie. Essorez aussi les synthétiques.
• Utilisez la charge de linge maximale recommandée, mais ne la dépassez pas -> Page 7 : "Récapitulatif des programmes".
• Pendant le séchage, veillez à ce que la pièce soit bien aérée.
• Nettoyez le filtre à peluches après chaque séchage -> Page 4.
• Maintenez le bac de condensation propre -> Page 6 "Entretien et nettoyage".
• Veillez à ce que l'arrivée d'air de refroidissement reste dégagée -> N'obstruez pas la grille de refroidissement et ne collez rien dessus.

Châssis du sèche-linge, bandeau de commande, grille de refroidissement

• Frottez à l'aide d'un chiffon doux et humide.
• N'utilisez aucun détergent ou solvant agressif.
• Enlevez immédiatement les résidus de produit lessiviel et de détergent.

3-4 fois par an ou lorsque la mention "Filter reinigen" / "Nettoyez le filtre" clignote de façon durable après le nettoyage du filtre à peluches.

Bac de condensation

• Laissez le sèche-linge refroidir.
• De l'eau résiduelle peut s'écouler. Placez une serviette absorbante sous la trappe d'entretien.
• Déverrouillez la trappe d'entretien.
• Ouvrir la trappe d'entretien en grand.
• Tournez les deux manettes de verrouillage l'une en direction de l'autre.
• Sortez le bac de condensation.

N'endommagez pas le bac de condensation !

Ne le nettoyez qu'à l'eau chaude. N'utilisez pas d'objets durs / à arêtes vives !

1. Nettoyez le bac de condensation entièrement, laissez l'eau bien goutter.
2. Nettoyez les joints.
3. Réintroduisez le bac de condensation ; la poignée doit se trouver en bas.
4. Tournez les deux manettes de verrouillage en sens inverse.
5. Refermez la trappe d'entretien jusqu'à ce que le verrouillage s'encrante.

Nettoyer le réservoir

Nettoyez le filtre

Réservoir vidanger

Videz le réservoir.

Sondes d'hygrométrie

Le sèche-linge est équipé de sondes d'hygrométrie en acier inoxydable. Ces sondes permettent de mesurer le degré d'humidité du linge. Au fil du temps, elles peuvent se recouvrir d'une fine pellicule de calcaire.

1. Ouvrez le hublot.
2. Nettoyez les sondes avec une éponge récurante humide.

N'utilisez pas de laine d'acier ou de produit abrasif !

Après le séchage : Le repasser Le repasser légèrement Ne pas repasser le linge Le repasser à la machine

T-Shirt

Chemises

Pantalons

Robes/Habits

Tenues de sport

Tenues de travail

Anorak

Peignoins en tissu éponge

Lingerie de corps

Chaussettes

Litère

Linge de table

Serviettes en tissu eponge

Serviettes à vais- selle/-de toilette

Witte/Bonte was - Blanc/Couleurs max. 6 kg

Pour blancs et couleurs en coton ou en lin.

Strijkdroog/Prêt à repasser

✓

✓

✓

✓

✓

✓

✓

✓

Kastdroog/Prêt à ranger

✓

✓

✓

✓

✓

✓

Kastdroog plus/Prêt à ranger plus

✓

✓

✓

✓

✓

✓

Extra droog/Extra sec

✓

✓

✓

✓

Kreukherstellend /Synthétiques max. 3 kg

Pour linge sans repassage en textiles synthétiques, mixtes et en coton.

Strijkdroog/Prêt à repasser

✓

✓

✓

✓

✓

✓

✓

Kastdroog/Prêt à ranger

✓

✓

Zeer droog/Très sec

✓

✓

✓

✓

Tijdprogramma / Minuterie max. 3 kg 40 min.Warm/Chaud - 20 min.Warm/Chaud

Pour textiles pré-séchés,comportant plusieurs epaiseurs et délicats, en fibres acryliques ou pour les petites pièces de linge. Ce programme convient aussi pour parfaire le séchage.

Sur notre site Internet http://www.constructa.de, vous trouverez des informations complémentaires et d'autres documents.

Installation

• Fournitures : un sèche-linge, une notice d'utilisation et d'installation !
• Ne branchez pas la fiche mâle directement dans une prise !
• Vérifiez si le sèche-linge présente des dégâts dus au transport !
• L'appareil est lourd ! Ne le soulevez pas tout(e) seul(e) !
• Prudence avec les arêtes vives !
• N'installez pas l'appareil dans des locaux à risque de gel ! L'eau en gelant pourrait l'endommager !
• En cas de doute, confiez le branchement à un spécialiste !
• Ne tentez jamais de soulever l'appareil par ses pièces saillantes (le hublot par exemple, risque de cassure !)

Installation du sèche-linge

Retirez tous les accessoires du tambour. Le tambour doit être entièrement vide !

• La fiche mâle doit rester accessible en permanence !
• Veillez à ce que la surface d'installation soit propre, plane et dure.
• Veillez à maintenir l'environnement du sèche-linge propre.
• Veillez à l'absence de peluches tout autour du sèche-linge.
• Ajustez bien l'horizontalité du sèche-linge à l'aide des pieds à vis. Servez-vous d'un niveau à bulle.
• N'enlevez en aucun cas les pieds à vis !

Surface propre et plane

Maintenir la grille de refroidissement dégagée

Raccordement au secteur Voir les consignes de sécurité page 11.

• Raccordez, en respectant la réglementation, à une prise de courant alternatif équipée d'un contact de terre. En cas de doute, faites vérifier la prise par un spécialiste.
• La tension du secteur et la tension indiquée sur la plaque signalétique de l'appareil (voir page 9) doivent concorder !
• Les données de branchement et l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.

Convertir la puissance raccordée 10/16 ampères

Tenez compte de l'ampérage supporté par le fusible/disjoncteur protégeant la prise.

1 cran à droite

Amenez sur Uit/Arrêt. Maintenez la touche appuyée ... et 3 crans à droite. Réglez l'ampérage. Amenez sur Uit/Arrêt.

Écran

Messages émis par l'appareil (selon le modèle)

Protection contre le gel / Transport

Si le gel menace, ne faites pas marcher le sèche-linge !

Préparatifs

1. Videz le réservoir d'eau condensée, voir page 4.
2. Amenez le programmateur sur un programme quelconque.
3. Sélectionnez la touche (Départ/Stop) → L'eau condensée est pompée vers le réservoir.
4. Attendez 5 minutes, videz à nouveau le réservoir d'eau condensée.
5. Ramenez le programmeur sur Uit/Arêt.

Données techniques

• Dimensions (p × l × h)
• Poids (net)
• Charge max. de linge
• Réservoir d'eau condensée
• Tension de branchement
• Puissance raccordée
• Ampérage fusible/disjoncteur
• N° du produit (E-Nr.)
• N° de fabrication (FD)

60 × 60 × 85 cm (hauteur réglable)

env. 45 kg

6 kg

4,2

Voir la plaque signalétique.

La plaque signalétique se trouve au dos du sèche-linge.

Les valeurs indiquées sont indicatives ; elles ont été déterminées dans des conditions normalisées. Les valeurs réelles peuvent varier de jusqu'à 10 %.

Chiffres de consommation

	Vitesse d'essorage (t/mn) (humidité résiduelle)		Durée de séchage en minutes, avec 8 mn pour refroidir		Consommation en kWh
			10 A	16 A	10 A	16 A
Blanc / Couleurs 6 kg
Prêt à ranger*	1400	(env. 50%)	100	80	3,0	3,0
	1000	(env. 60%)	118	96	3,6	3,6
	800	(env. 70%)	140	110	4,2	4,2
Prêt à repasser*	1400	(env. 50%)	76	56	2,2	2,2
	1000	(env. 60%)	94	72	2,8	2,8
	800	(env. 70%)	116	86	3,4	3,4
Synthétiques 3 kg
Prêt à ranger*	800	(env. 40%)	42	36	1,2	1,2
	600	(env. 50%)	53	45	1,5	1,5

• Programmes de contrôle selon DIN EN 61 121 et IEC 61 121

Éclairage intérieur du tambour (selon le modèle) (Ampoule incandescente E14, 15 W)

L'éclairage du tambour s'allume lorsque vous ouvrez ou refermez le hublot, ainsi qu'au démarrage d'un programme ; il s'éteint automatiquement.

Accessoires en option

Kit de liaison de l'ensemble lave-linge / sèche-linge

Pour gagner de la place, vous pouvez placer le sèche-linge sur un lave-linge présentant la même longueur et la même largeur.

Couvercle si montage sous le plan de travail

Le sèche-linge se monte sous le plan de travail d'une cuisine.

Que faire si …

Ne confiez les réparations qu'au service après-vente ou à des spécialistes dûment autorisés !

Avant d'appeler le service après-vente, vérifiez s'il vous plaît si vous ne pouvez pas remédier vous-même au dérangement. En effet, si après consultation vous demandez l'intervention d'un technicien, celle-ci vous sera facturée aussi pendant la période de garantie. Veuillez indiquer au service après-vente le numéro produit («E-Nr.») et le numéro de fabrication («FD») de l'appareil (voir du côté intérieur du hublot).

yant lumineux

épart/Stop) ne s'allume

Avez-vous branché la fiche maje dans la prise de courant ?

Avez-vous choisi un programme ?

Vérifiez le fusible/disjoncteur domestiques.

Les voyants Reservoir ledigen/ Videz le réservoir et

(Départ/Stop) clignotent.

Videz le réservoir d'eau condensée.

Vérifiez l'état du flexible (si présent) assurant l'évacuation de l'eau condensée (est-il plié ?).

Les voyants Filter reinigen/ Nettoyez le filtre

(Départ/Stop) clignotent.

Nettoyez le bac de condensation, voir page 6 "Entretien et nettoyage".

Nettoyez le filtre à peluches, page 4.

Le sèche-linge ne démarre pas.

Le hublot est-il fermé ?

Avez-vous réglé le programme ?

La température ambiante est-elle supérieure à 5 °C ?

De l'eau sort de l'appareil.

Ajustez l'horizontalité du sèche-linge.

Nettoyez le joint du bac de condensation.

Le hublot s'ouvre tout seul.

Pour fermer le hublot, poussez-le jusqu'à ce qu'il s'enclenche de façon audible.

Le linge n'atteint pas le degré de séchage voulu ou ce dernier dure trop longtemps.

Nettoyez le filtre à peluches / le bac de condensation, pages 4/6. Videz le réservoir d'eau condensée.

Vérifiez le moyen d'écoulement de l'eau (si présent).

Température ambiante supérieure à 30 °C. -> Aérez suffisamment. Grille de refroidissement obstruée le cas échéant ? -> Dégagez.

Avez-vous réglé l'appareil sur un programme inadapté ? Voir page 7.

Avez-vous encastré l'appareil dans un volume trop restreint ?

Veillez à ce que l'air puisse circuler.

Coupure de courant. -> Faites redémarrer le sèche-linge.

Fine pellicule de calcaire sur les sondes d'hygrométrie → Nettoyez les sondes (voir page 6).

Linge humide.

Utilisez le programme de séchage immédiatement au-dessus, ou ajoutez le programme Tijdlprogramma/Minuterie. Voir page 7.

Le linge chaud est moins humide qu'il ne pourrait au toucher !

Forte augmentation de l'humidité dans le local.

Veillez à ce que l'aération de la pièce soit suffisante.

Grille de refroidissement obstruée ? → Dégagez-la.

Assurez-vous que le bac de condensation est bien en place.

Un ou plusieurs voyant(s) lumineux indicateur(s) de l'état actuel du programme clignote(nt).

Nettoyez le filtre et le bac de condensation, page 4/6.

Vérifiez les conditions d'installation, page 8.

Éteignez l'appareil, laissez-lui le temps de refroidir puis rallumez-le. Relancez le programme.

L'éclairage (selon le modèle) ne fonctionne pas ?

Débranchez la fiche mâle de la prise de courant. Basculez le diffuseur situé à l'intérieur de l'appareil en position ouverte, au-dessus du hublot (tournevis Torx20) et changez l'ampoule. Refermez la trappe couvercle.

Si vous ne parvenez pas vous-même à remédier au dérangement ou si une réparation s'impose :

• Ramenez le programmateur sur Uit/Arrêt.
• Débranchez la fiche mâle de la prise de courant.

Consignes de sécurité

Cas d'urgence	- Débranchez immédiatement la fiche mâle de la prise de courant ou détachez le fusible / coupez le disjoncteur.
Ne vous servez du sèche-linge...	- Que dans les pieces intérieures de votre domicile privé.
	- Que pour sécher des textiles.
Ne vous servez JAMAIS du sèche-linge...	- A des fins autres que celles décrites.
	- Et ne modifies jamais sa technique ni ses caractéristiques.
Danger	- Les enfants et les personnes n'ayant pas lu la notice ne sont pas autorisés à utiliser le sèche-linge.
	- Ne l'aissez pas les enfants jouer près du sèche-linge sans surveillance.
	- Éloignez aussi les animaux domestiques.
	- Enlevez tous les objets prêts dans les poches des vêtements. Attention particulièrement aux briquets ->Risque d'explosion!
	- Ne vous appuyez pas et ne vous asseyez pas sur le hublot à risque de renversement!
	- Ouvrez le hublot prudemment. De la vapeur très chaude peut jaillir.
Installation	- Si la température est inférieure à 0 °C, le gel risque de causeur des dégats.
	- Fixez les cables ou flexibles. Risque sihon de trèbucher.
Raccordement au secteur	- Raccordez le sèche-linge, en respectant la réglementation, à une prise de courant alternatif équipée d'un contact de terre, faute de quoi la sécurité ne serait pas garantie.
	- Le cable aboutissant à la prise doit avoir une section suffisante.
	- N'utilise que des disjoncteurs différentiels arborant ce symbole :
	- La fiche mâle et la prise femelle doit aller ensemble.
	- N'utilise pas ni blocs multipres ni prolongateurs.
	- Ne saisissez pas la fiche mâle avec les mains mouillées.
	- Pour débrancher la fiche mâle, ne tirez jamais sur le cordon.
	- Veiliez à ne pas endommager le cordon d'alimentation.
Utilisation	- Ne mettez que du linge dans le tambour. Vérifiez le contenu du tambour avant d'allumer le sèche-linge.
	- N'utilise pas le sèche-linge si le linge est entree en contact avec des solvants, de l'huile, de la cire, de la graisse ou de la peinture (par exemple de laques, produits détachants, essence de nettoyage, etc.) ->Risque d'incendie / d'explosion!
	- Risque engendré par la poussière (par exemple de charbon, de farine); n'utilise par le sèche-linge. ->Risque d'explosion!
	- N'utilise pas le sèche-linge si le linge contient de la mousse / du caoutchoum mousse. Il risque de détruire les matériaux élastiques; la déformation du matériel mousse de son côté risque d'endommager le sèche-linge.
	- Éteignez le sèche-linge après la fin du programme.
	- L'eau qui s'est condensée n'est pas potable.
Défaut	- N'utilise pas le sèche-linge s'il est défectieux ou si vous soupçonnez la présence d'un défaut. La réparation est réservée au service après-vente.
	- N'utilise pas le sèche-linge si son cordon d'alimentation est défectieux. Pour éviter des risques inutiles, le remplacement de ce cordon est réservé au service après-vente.
	- Avant de remplacer l'ampoule équipant l'éclairage interieur, débranchez impérativement la fiche mâle de la prise de courant.
Pièces de rechange	- Pour des raisons de sécurité, n'utilise que des pieces de rechange et des accessoires d'origine dans les deux cas.
Mise au rebut	- Sèche-linge: débranchez la fiche mâle de la prise de courant, et sectionné ensuitele cordon d'alimentation de l'appareil. Rapportez l'apparéil à un centre public de dépollution.
	- Emballage: ne permettez pas aux enfants de jourer avec les pieces de l'emballage. ->Risque d'asphyxie!
	- Tous les matériaux sont compatibles avec l'environnement et recyclables. Mettez-les au rebut en le respectant.

Constructa

energy

Notice d'utilisation et d'installation

Ne mettez ce sèche-linge en service qu'après avoir lu la présente notice !

Respectez les instructions énoncées à la page 11 !
