MODE D'EMPLOI OMEGA 900 ADYX

motorisation pour portail à battants

Notice d'installation

CODE D'ENREGISTREMENT

22222

Pour enregistrer vos données sur notre website, veuillez écrire ce code dans le guide puor l'installation de www.adyx.fr

SOMMARIO

1 PRECAUTIONS 3

1.1 LEXIQUE DES MOTS TECHNIQUES 3
1.2 PRECONISATIONS D'EMPLOI 3

2 DESCRIPTION GENERALE 4

2.1 USAGE PRÉVU 4
2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE 4
2.3 ACCESSORIES (EN OPTION) 5
2.4 CHARACTERISTIQUES TECHNIQUES 5

3 INSTALLATION DE L'OPÉRATEUR 6

3.1 VÉRIFICATIONS PRÉLIMINAIRES 6
3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) 6
3.3 PROCEDURE DE MONTAGE 8
3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE 11

4 INSTALLATION DES ACCESSOIRES (EN OPTION) 12

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION 12

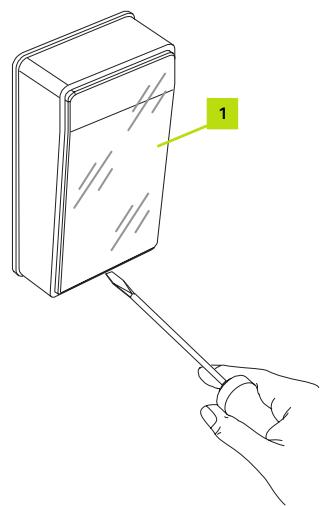

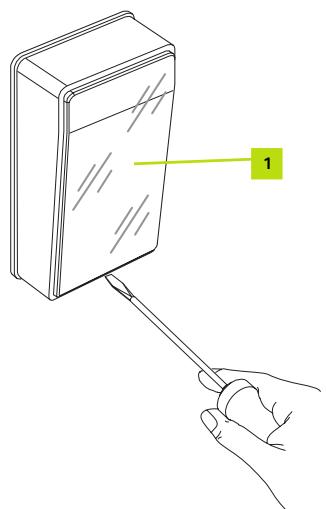

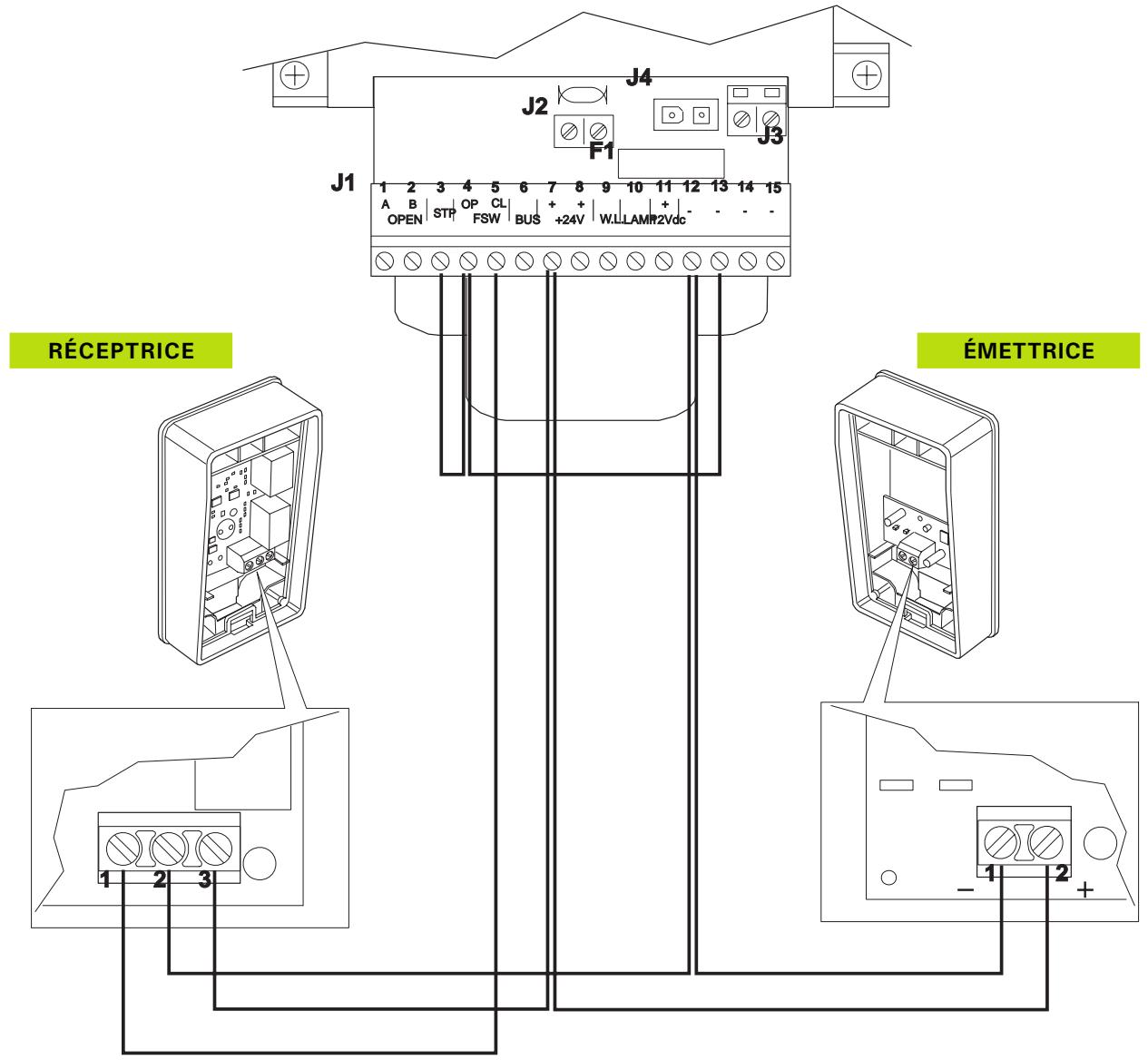

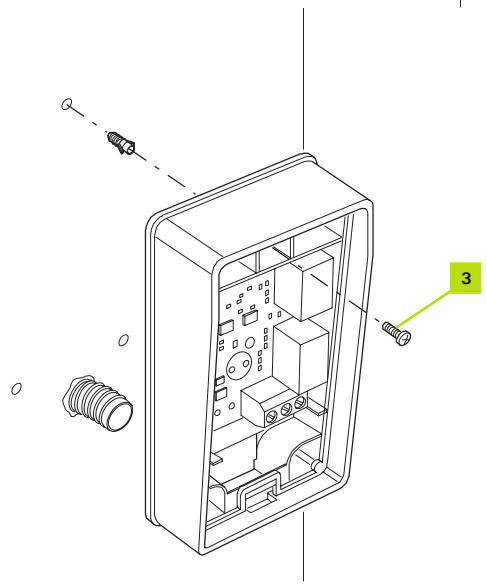

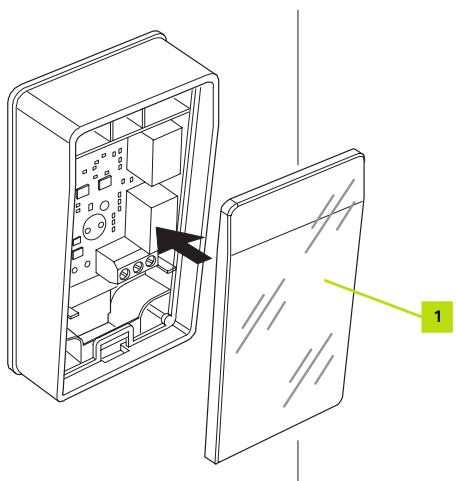

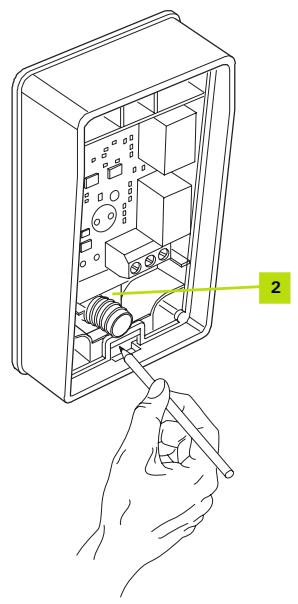

4.2 INSTALLATION DES PHOTOCELLULES 13

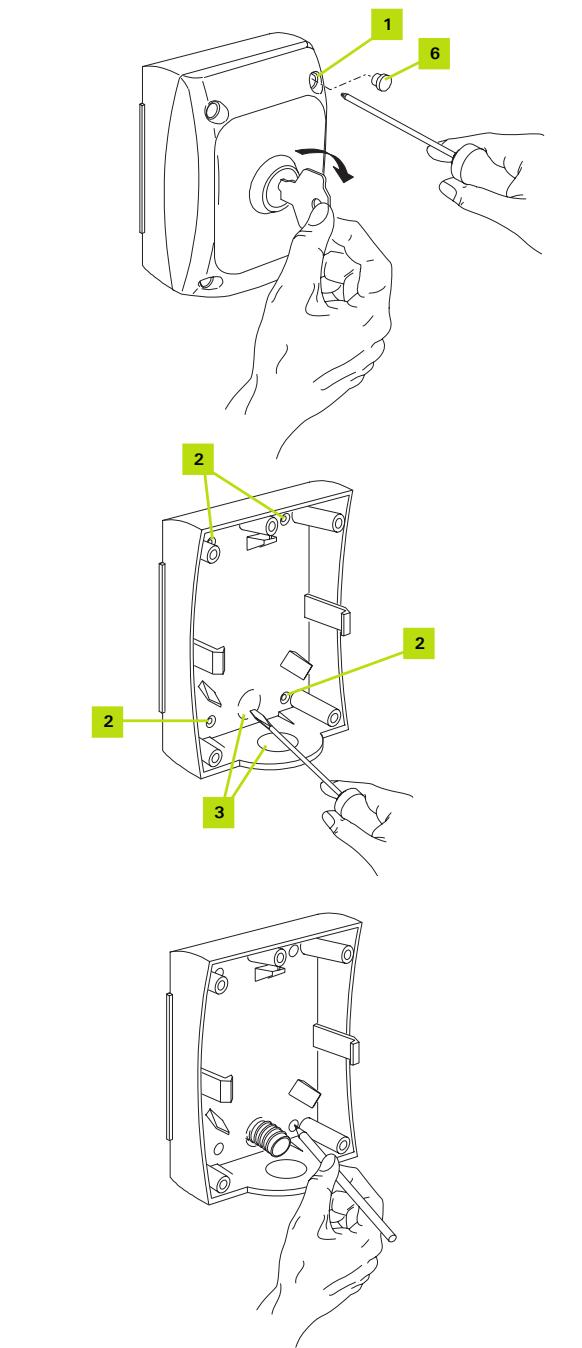

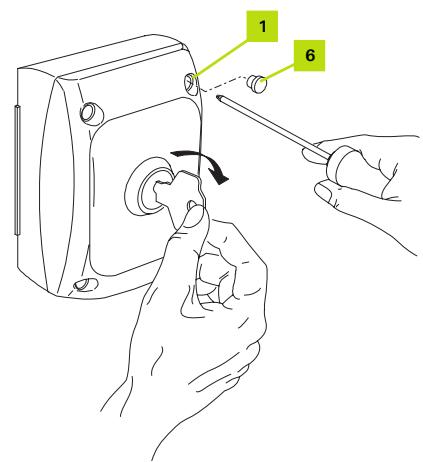

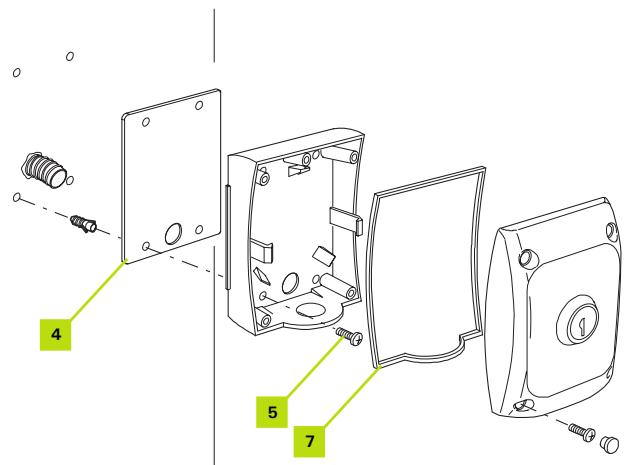

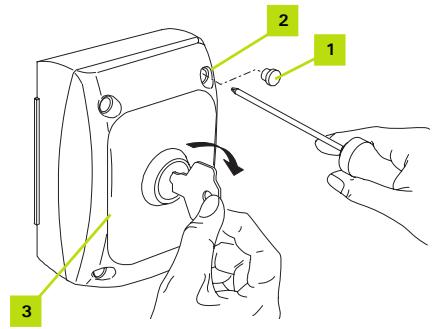

4.3 INSTALLATION DU SELECTIONR A CLÉ 14

5 CABLAGE ELECTRIQUE 15

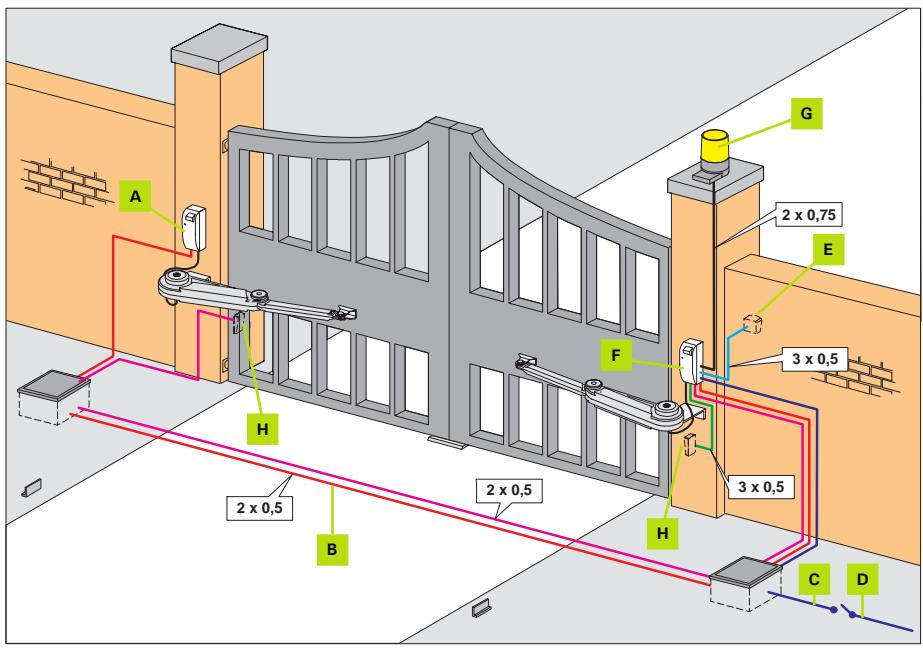

5.1 SCHEMA D'IMPLANTATION 15

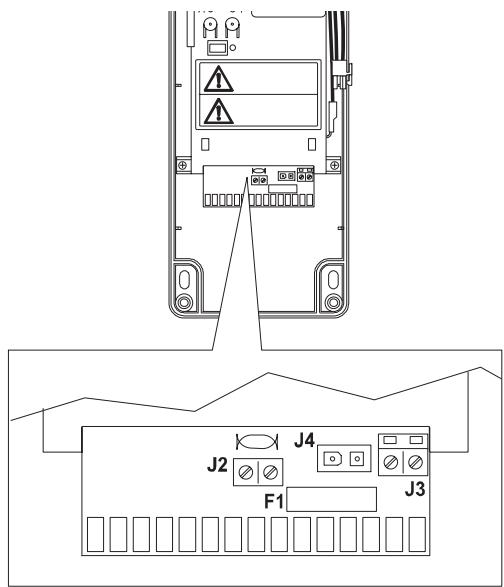

5.2 DESCRIPTION DES ARMOIRES ELECTRONIQUES 15
5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS 17
5.4 CÁBLAGE DES ACCESSOIRES (EN OPTION) 19
5.5 MISE EN SERVICE ALIMENTATION 23
5.6 PROGRAMMATION RADIO 24
5.7 MISE EN SERVICE ET PROGRAMMATION 25
5.8 PROGRAMMATION MODIFICATION 25

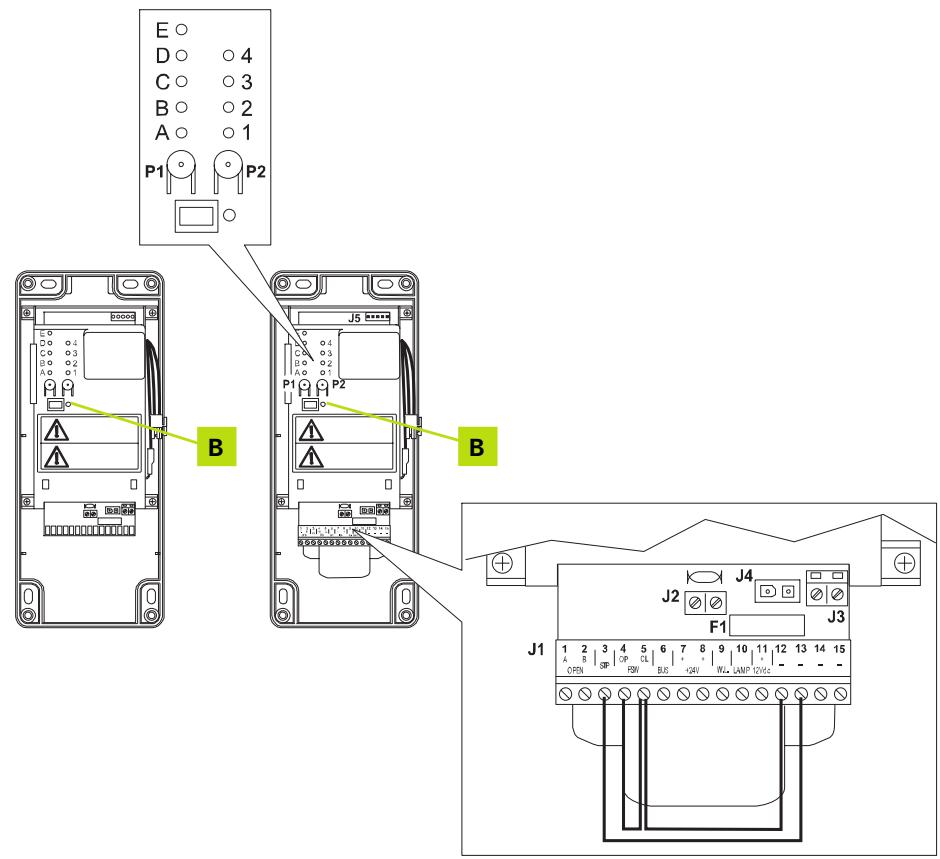

5.9 VERIFICATIONS - ANOMALIES 27

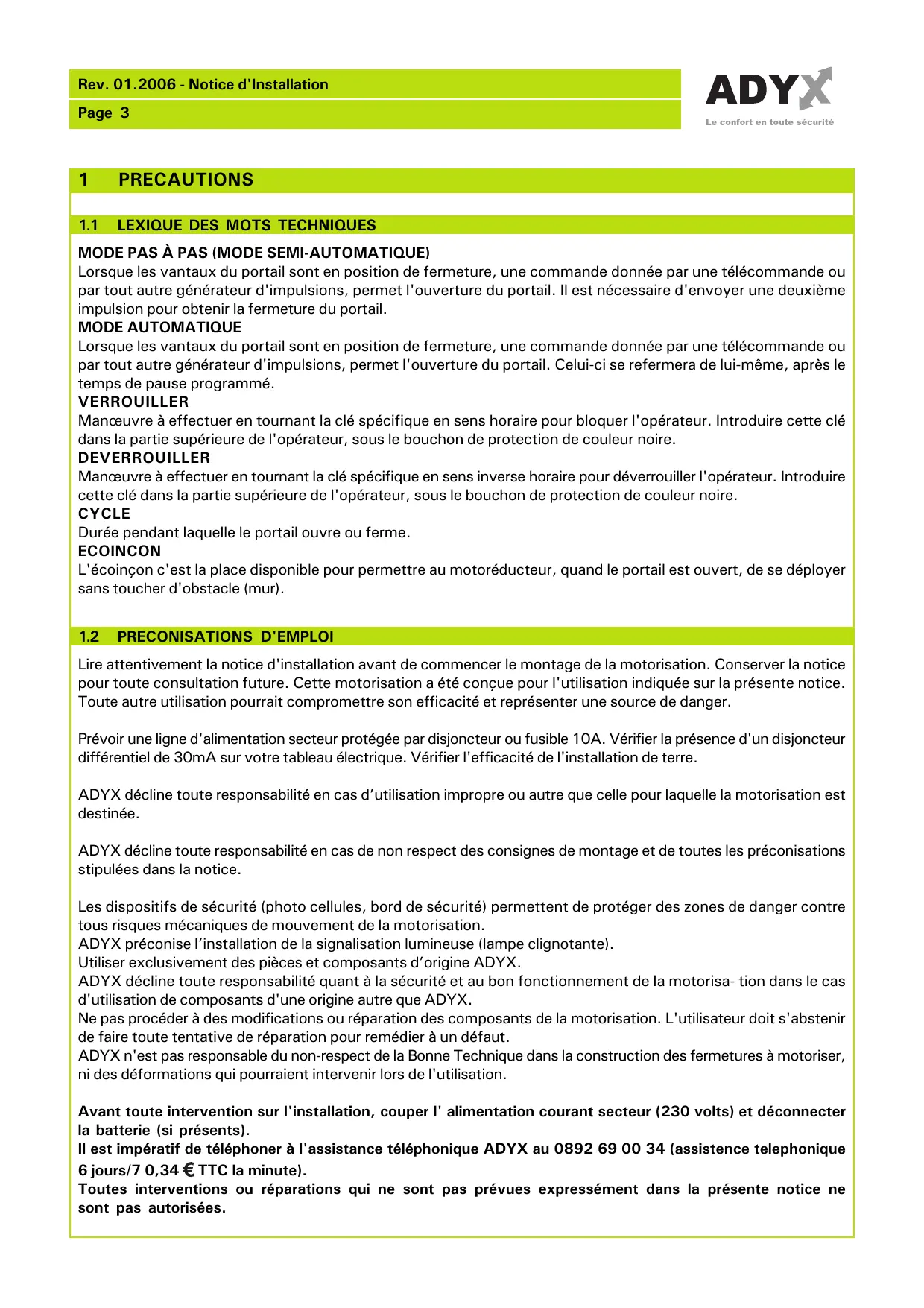

1 PRECAUTIONS

1.1 LEXIQUE DES MOTS TECHNIQUES

MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une deuxième impulsion pour obtenir la fermeture du portail.

MODE AUTOMATIQUE

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même, après le temps de pauseprogrammé.

VERROULLER

Manoeuvre à effectuer en tournant la clé spécifique en sens hora pour bloquer l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

DEVERROULLER

Manoeuvre à effectuer en tournant la clé spécifique en sens inverse hora pour déverrouiller l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

CYCLE

Durée pendant laquelle le portail ouvre ou ferme.

ECOINCON

L'écoinçon c'est la place disponible pour permettre au motoréducteur, quand le portail est ouvert, de se déployer sans toucher d'obstacle (mur).

1.2 PRECONISATIONS D'EMPLOI

Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice pour toute consultation future. Cette motorisation a ete conque pour l'utilisation indiquee sur la presente notice. Toute autre utilisation pourrait comprometer son efficacite et representer une source de danger.

Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A. Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.

ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.

ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les préconisations stipulées dans la notice.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protégger des zones de danger contre tous risques mécaniques de mouvement de la motorisation.

ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante).

Utiliser exclusivement des pieces et composants d'origine ADYX.

ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa-tion dans le cas d'utilisation de composants d'une origine autre que ADYX.

Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut.

ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermétures à motoriser, ni des déformations qui pourrait intervenir lors de l'utilisation.

Avant toute intervention sur l'installation, couper I' alimentation courant secteur (230 volts) et déconnecter la batterie (si précents).

Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistance téléphonique 6 jours/7 0,34 € TTC la minute).

Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

2 DESCRIPTION GÉNÉRALE

2.1 USAGE PRÉVU

L'automatisation, permet d'automatiser les portails battants domestiques avec des vantaux jusqu'à 1,8 m de longueur avec une ouverture maximum de 120^ .

Il est constitué par des opérateurs articulés electromécaniques irréversibles, alimentés à 12 Vcc, associé chacun à une armoire électronique. Le système irréversible garantit le blocage mécanique du portail quand le moteur n'est pas en fonction. Un déverrouillage manuel permet de manœuvrer le portail en cas de dysfonctionnement.

L'automatisme a ete conu et construit pour contrer l'acces des vehicules. Eviter toute autre utilisation.

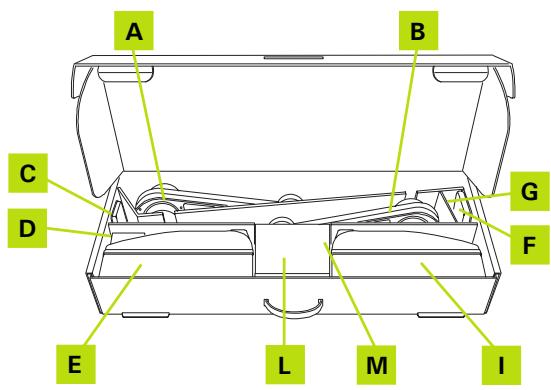

2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE

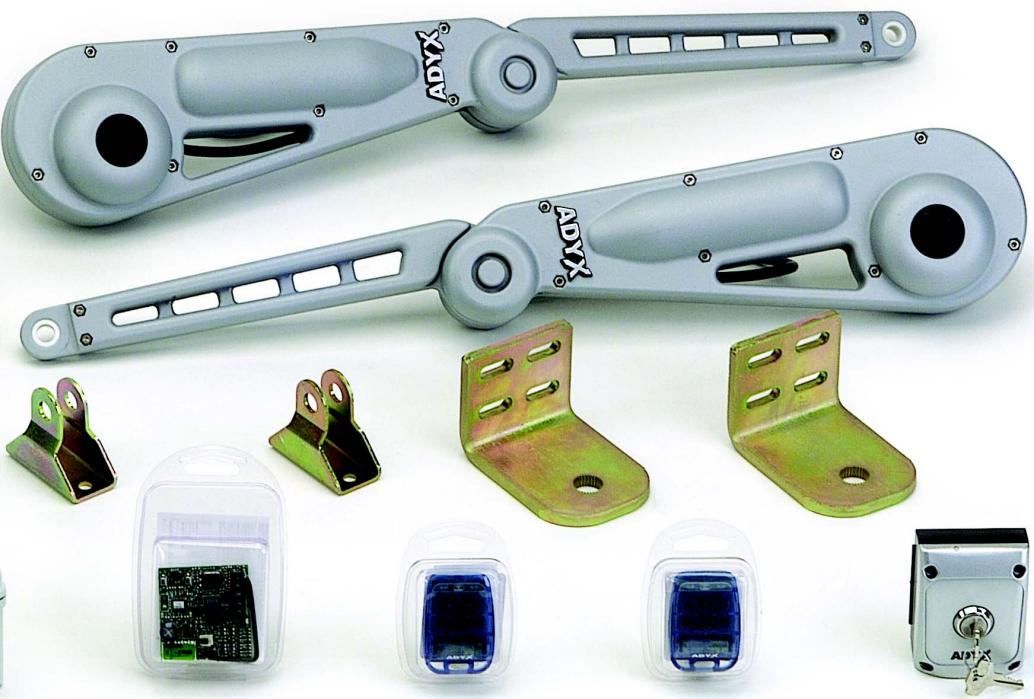

L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.

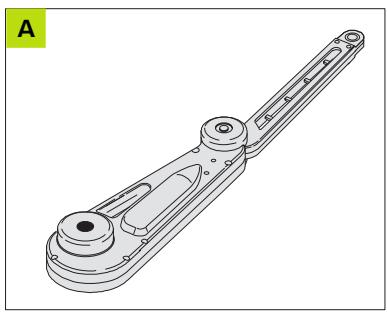

A) Opérateur

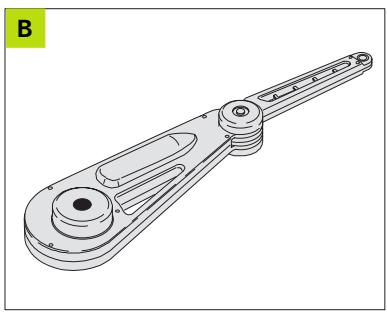

B) Opérateur
C) Télecommande
D) Transformateur
E) Unité MAITRE
F) Récepteur radio
G) Sélecteur à clé
G1) Entretoise gommée
G2) Clés
I) Unité ESCLAVE

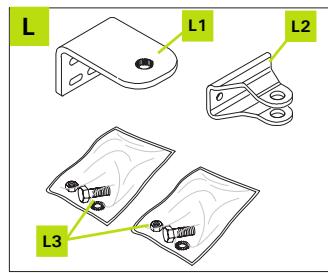

L) Pattes et menuiserie métallique
L1) Patte postérieure
L2) Patte antérieure
L3) Vis, écrous et rondelles
M) Notice d'installation

N.B.: le Kit ne comprend pas les vis et les chevilles de fixation de l'opérateur au mur et au portail.

A) Dispositif lumineux de signalisation 12 Vca

A1) Support de l'antenne
A2) Support du dispositif de signalisation
A3) Guide-câbles et vis

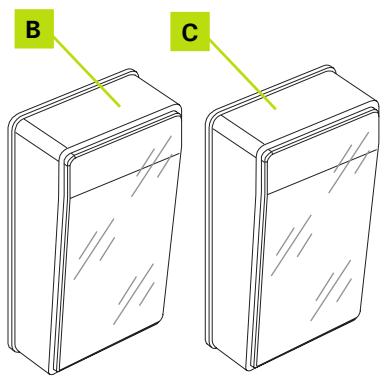

B) Photocellule Émettrice

C) Photocellule Réceptrice

2.4 CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation Moteur: 12 volts CC

Puisance absorbee: 48W

Couple maxi (Nm): 17

Cycles consécutifs: 15

Temps de recharge: 10mn / cycle

Température utilisation: -20/+55°C

Poids opérateur: 2,8Kg

Longueur maxi parvantail:

Poids maxi parvantail:

\section*{Caracteristiques Transformateur}

Batterie

Fusiblesdeprotection

IP44

Portail ajouré 1,80 m

Portail à panneaux 1,50 m

200Kg

Primaire 230 Vca 50/60Hz -

Seconde 12 Vca - 16VA

Pbhermetique12Vcc7Ah- dimensions150x65x95

Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure du portail doit partager les caractéristiques suivantes:

Structure rigide et robuste
- Mouvement de rotation régulier et uniforme des vantages exempt de frottements
- Etre équipé d'une barre transversale rigide pour placer les motorisations de 40 à 60 cm du sol
- Présence de butées latérales et d'une butée centrale

Il est recommendé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation de la motorisation.

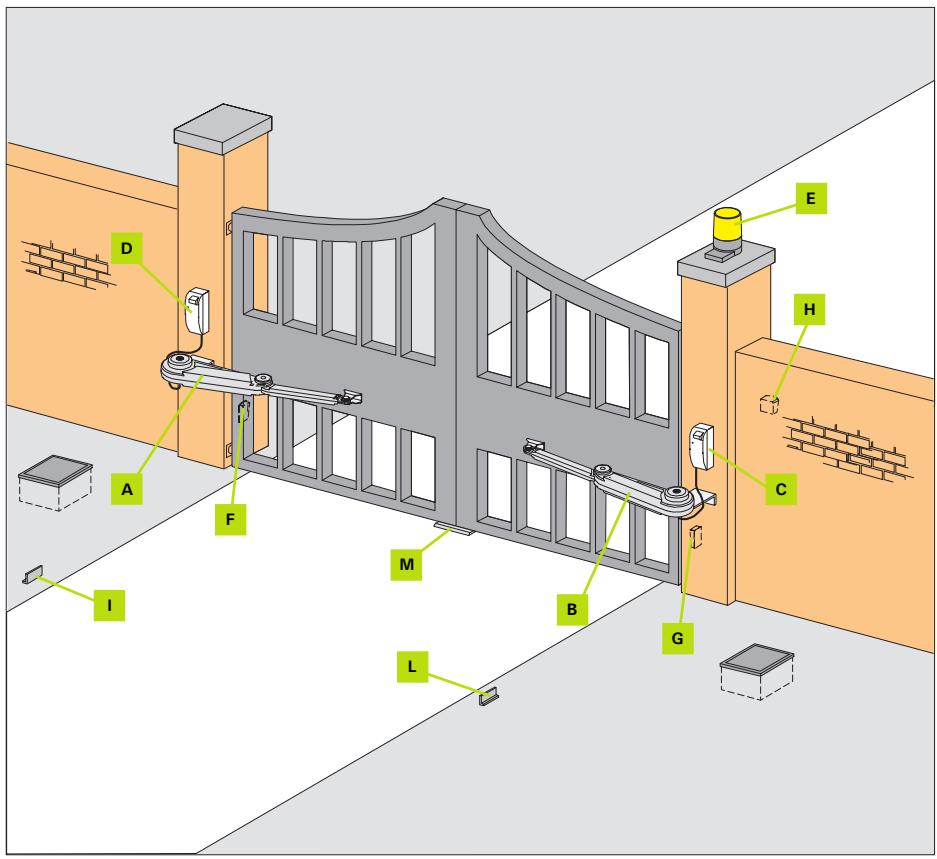

A) Opérateur
B) Opérateur
C) Unité MAITRE
D) Unité ESCLAVE
E) Lampe clignotante 12 Vca (En option)
F) Photocellule Émettrice (En option)
G) Photocellule Réceptrice (En option)
H) Sélecteur à clé
I) Butée gauche
L) Butée droite
M) Butée centrale

N.B: la butée centrale et les butées latérales doivent être obligatoirement réalisés

N.B: Il est obligatoire d'éliminer la serrure du portail et/ou de tout organe de blocage mécanique.

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD)

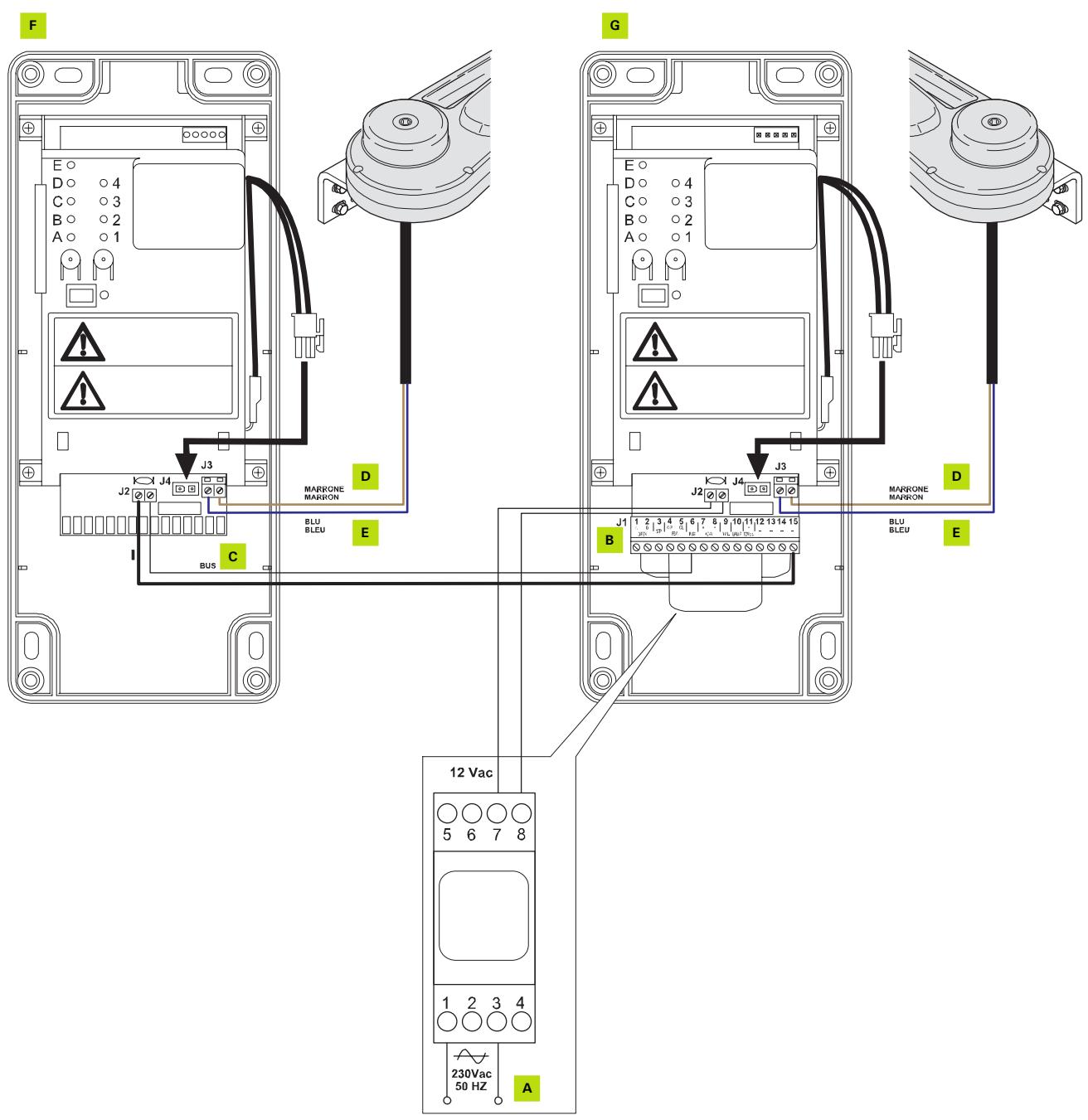

Au niveau de l'alimentation électrique Vous avez 3 possibilités:

1 Fixer le transformateur dans le boitier MAITRE. Prevoir un cable de 3 × 1,5 ~mm^2 pour amener le courant 230 ~V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.

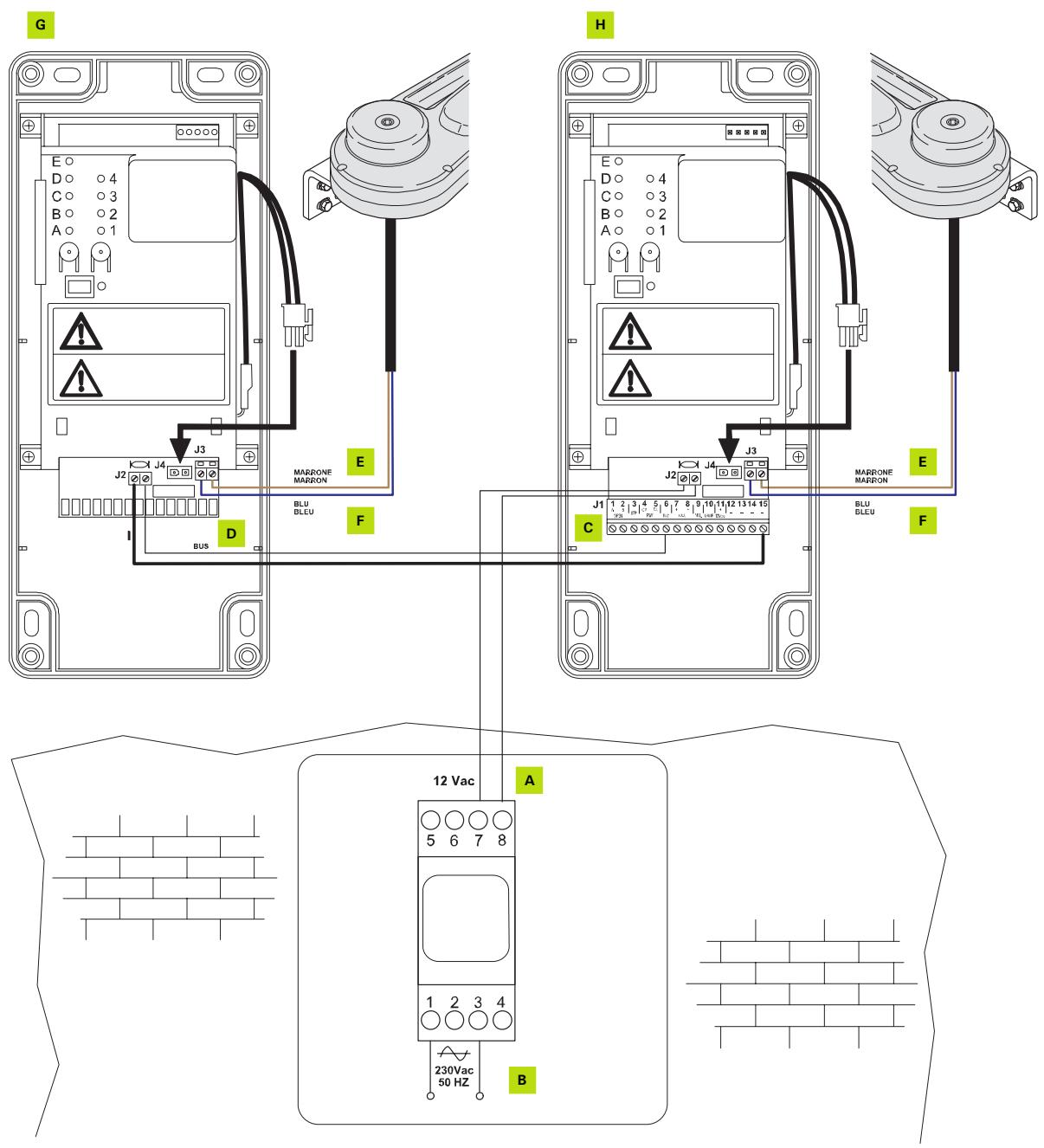

2 Mode conseillé :

Vous fixez le transformateur dans le tableau électrique de la maison. Il faut prévoir un cable de 2 × 1 mm^2 minimum pour amener le courant 12 V de la maison vers le portail. Si vous avez déjà une ligne 3 × 1,5 prévue pour le 220 volts , vous pouvez la transformer en 12 volts en utilisant les 2 fils, bleu et marron.
3 Vous avez l'option panneau solaire.

Vou n'avez plus besoin du transformateur, ni de cable d'alimentation.

3.2.1 MATERIEL ELECTRIQUE À PREVOIR

GAINES:

Réf. ICTA . 20 - 5m

CABLES

Si le transformateur se trouve dans le boîtier (MAITRE)

Câble secteur ; rigide gaine noire type U1000R2V 3x1,5 mm² (2 + terre)

Si transformateur dans la maison:

• Câble basse tension 2 × 1 ~mm^2 ; (jusqu'à 100m)
• Câble bassé tension 2 × 0,75 ~mm^2 ; traversée entre les 2 piliers (pas de fil téléphone)

CARTOUCHE SILICONE

Pour l'étanchéité du boîtier de l'électronique et des accessoires.

3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT)

CHEVILLES

8 chevilles métal M8 x 60 (patte pilier plein) ou 8 chevilles scellement chimiques (patte pilier creux)

2x4 chevilles plastiques. 6 (coffrets électroniques)

2x4 vis pour chevilles plastique

BOULONS

4 boulons M8 x 60 (suivant épaisseur portail) pour les pattesvantail.

FIXER LE BOITIER DE L'ÉLECTRONIQUE MAITRE DU COTÉ DU VANTAIL QUI S'OUVRE EN PREMIER. LE RÉSEAU 230V OU 12 V DOIT ARRIVER DU COTÉ DE LA FIXATION DU BOITIER MAITRE. FIXER LE BOITIER ESCLAVE DU COTÉ DU VANTAIL QUI S'OUVRE EN SECOND.

Il est conseilé de mettre le transformateur à l'intérieur de la maison et de tirer vers le portail la ligne 12 Volts (2 x 1mm² jusqu'à 100 m).

Prévoir une traversée entre les 2 piliers pour le BUS de liaison 2 × 0.75 mm^2 et pour l'émetteur cellule 2 × 0.5 mm^2 (en option) si les cellules sont installées.

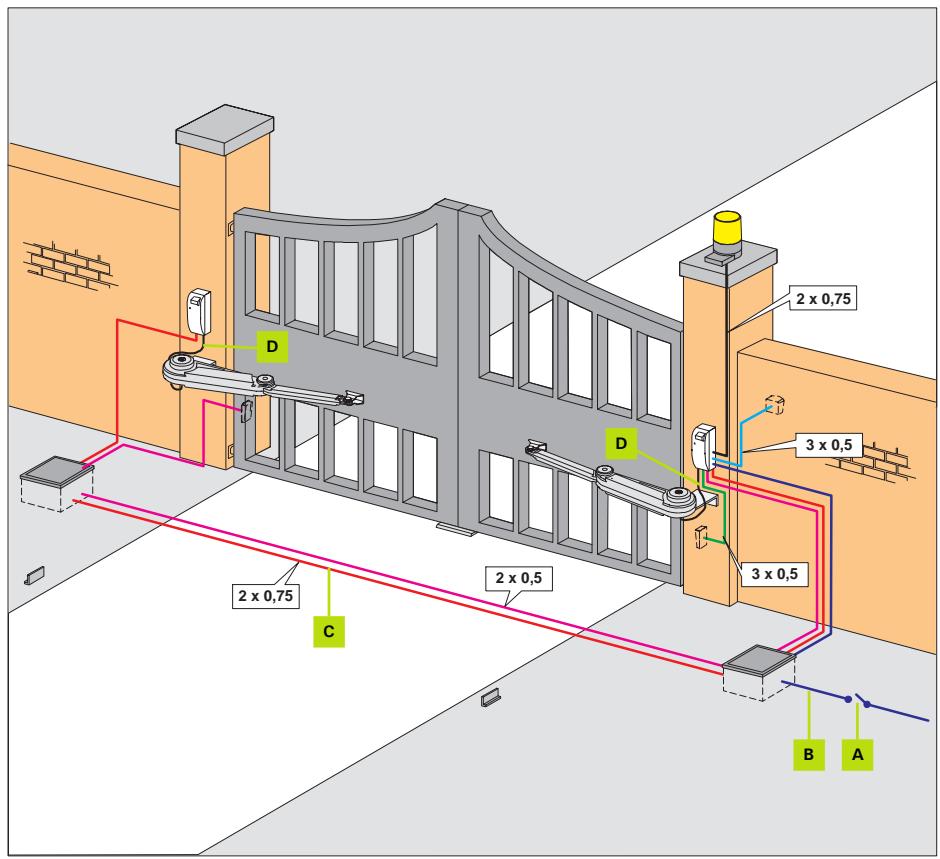

SCHEMA DE CABLAGE POUR PORTAILS A BATTANTS

A) Interrupteur

magnetothermique différentiel

B) 3 × 1,5(2 + 1) pour 230V ca ou

2x0,75 pour 12Vca

(Transformateur à distance)

Commencer par le cotoe gauche. Suivre les etapes de montage chronologiquement.

Ensuite procédé de la même manière pour le côté droit.

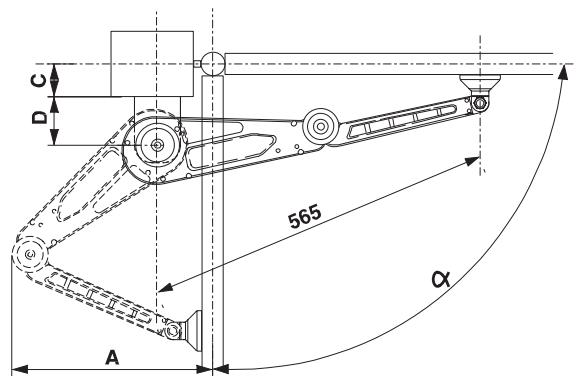

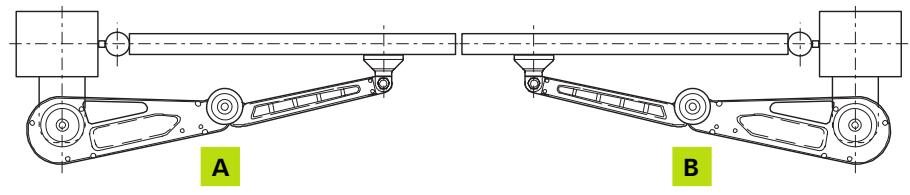

3.3.1 IMPLANTATION OPÉRATEURS

A) Opérateurs gauche
B) Opérateurs droit

angle d'ouverture maxi : 120°

écoincon maxi : 30cm

côte C maxi : 20cm

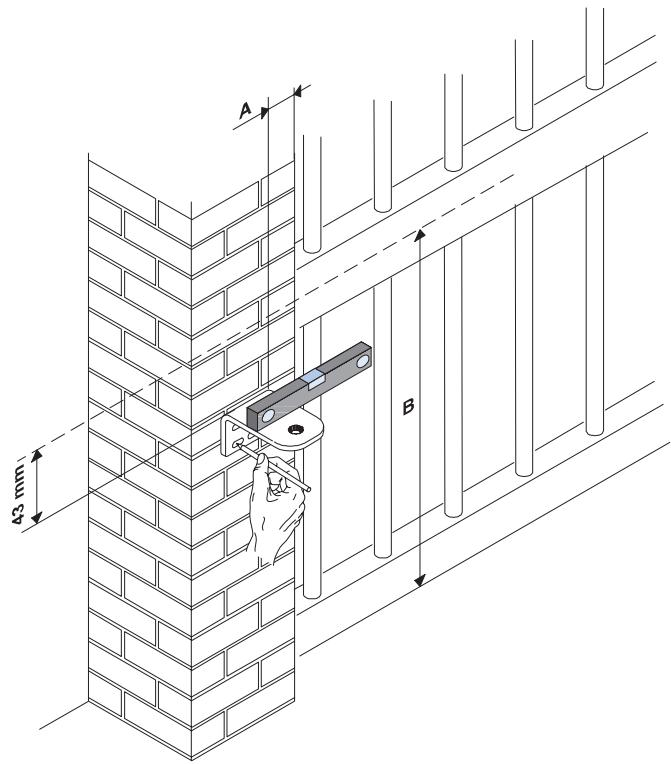

3.3.2 POSITIONNEMENT DE LA PATTE PILIER

A) Pour une ouverture à 90^ .

La patte pilier doit se fixer de 40 à 50mm du bord du pilier.

Pour une ouverture à 120^ maxi.

La patte pilier doit se fixer de 75 à 85mm du bord du pilier.

B) L'axe renfort doit se situer à 1/3 du bas de la hauteur totale du portail.

Le haut de la patte pilier à 43 mm au-dessous de l'axe renfort.

Vérifier avec un niveau l'horizontalité.

Après avoir déterminé la position de la patte pilier, tracer les contours de la patte et l'axe des 4 trous.

Proceder de la même manière sur le pilier droit.

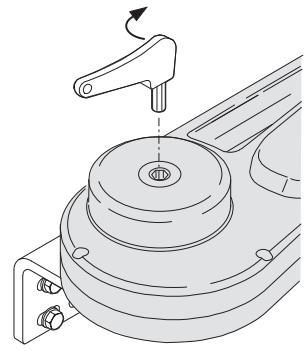

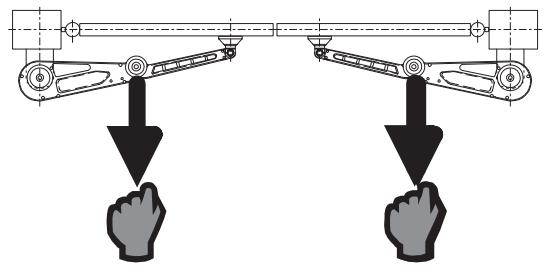

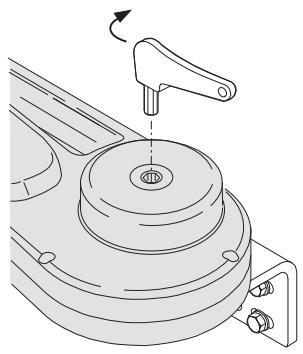

3.3.3 DEVERROUILLAGE MOTOREDUCTEURS

DEVERROUILER

DEVERROULLER

Avant de monter les opérateurs, déverrouiller les motoréducteurs d'après le plan.

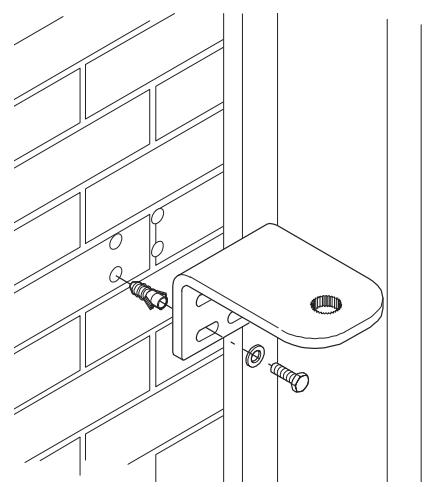

3.3.4 MONTAGE DE LA PATTE PILIER

Percer les 4 trous tracés à la position déterminée avec un fordé béton 0 12. Fixer la patte avec 4 chevilles métal M8 x 60; dans l'axe des trous.

Proceder de la même manière sur le pilier droit.

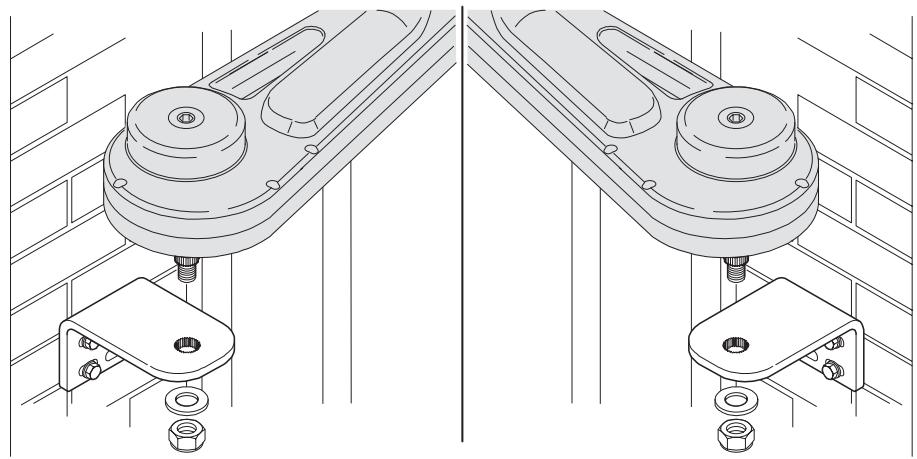

3.3.5 MONTAGE DU MOTOREDUCTEUR

Fixer l'opérateur sur la patte pilier.
Prendre garde de bien enclencher les dents de l'axe moteur sur les crénelures du trou de la patte.
Mettre la rondelle et visser l'écrou.
M10 sur l'axe; serrer avec une clé de 19mm.

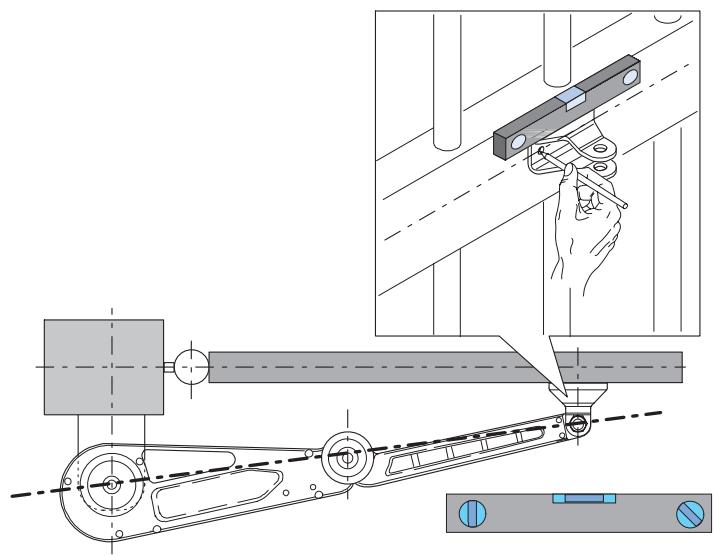

3.3.6 POSITIONNEMENT PATTE PORTAIL 3 AXES ALIGNNES

Fixer provisoirement la patte portail à l'avant du bras de l'opérateur.

Applique la patte contre le portail fermé sur la butée centrale.

Plaquer l'opérateur de façon à le bloquer, pour avoir les 3 axes alignés.

Tracer à l'axe du renfort les contours et les 2 trous de la patte portail, en vérifier avec un niveau l'horizontalité de l'ensemble.

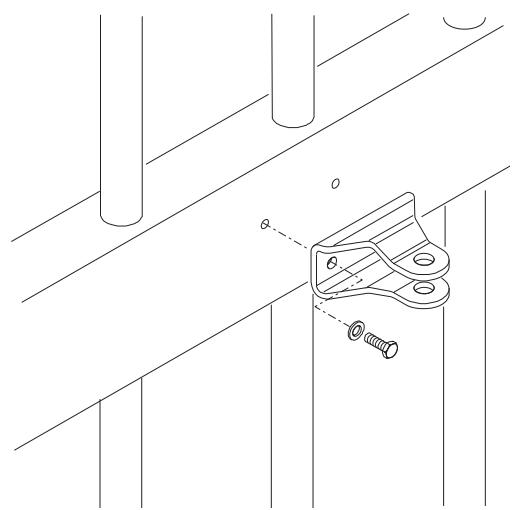

3.3.7 FIXATION DE LA PATTE PORTAIL

Percer les 2 trouss tracés à l'endetroit indiqué avec un foret à métaux.

Fixer la patte du portail sur le renfort suivant le tracé avec 2 boulons M8 x 60.

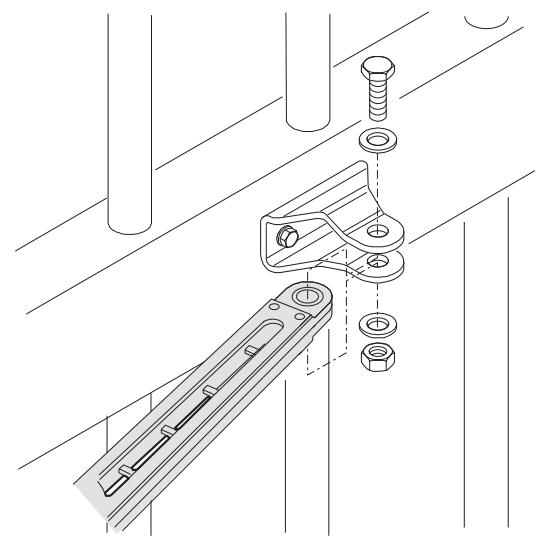

3.3.8 FIXATION BRAS SUR PATTE PORTAIL

Fixer l'avant du bras sur la patte portail avec le boulon M10,mettre les rondeles et visser I'ecrou M10 avec 2 clés de 19.

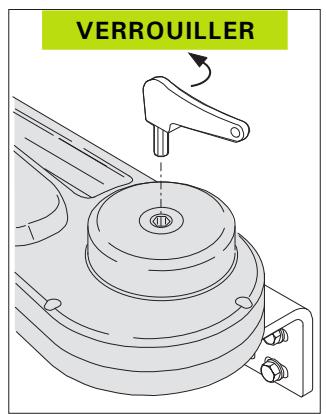

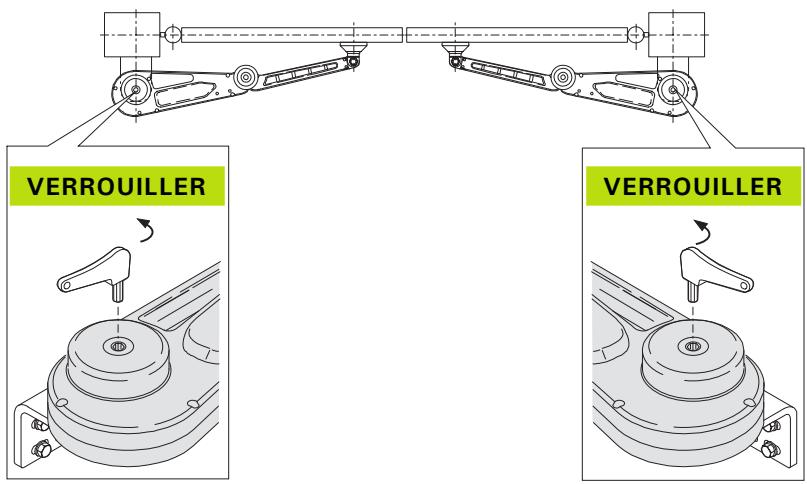

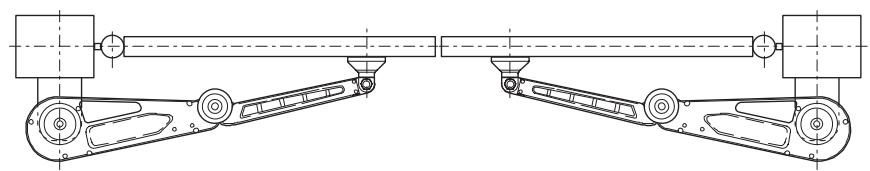

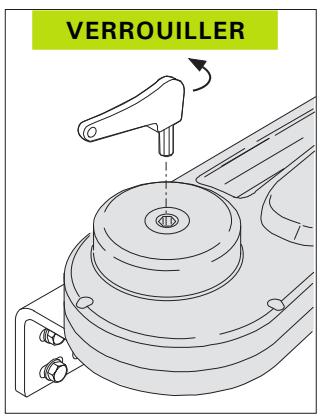

3.3.9 VERROUILLAGE MOTOREDUCTEURS

Fermer et plaquer les 2 motoréducteurs et les verrouiller comme indiqué ci-contre.

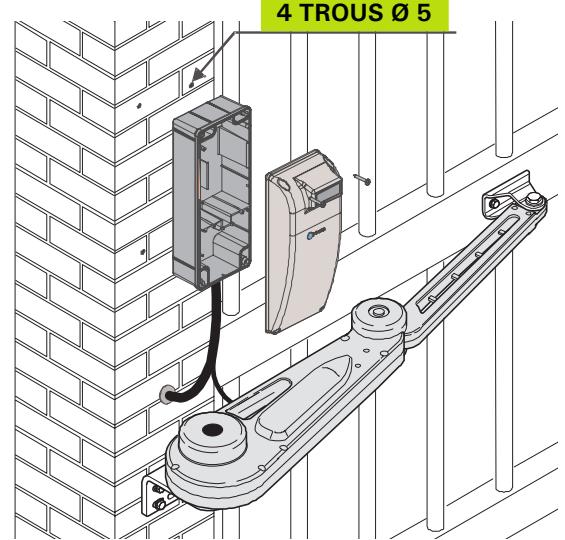

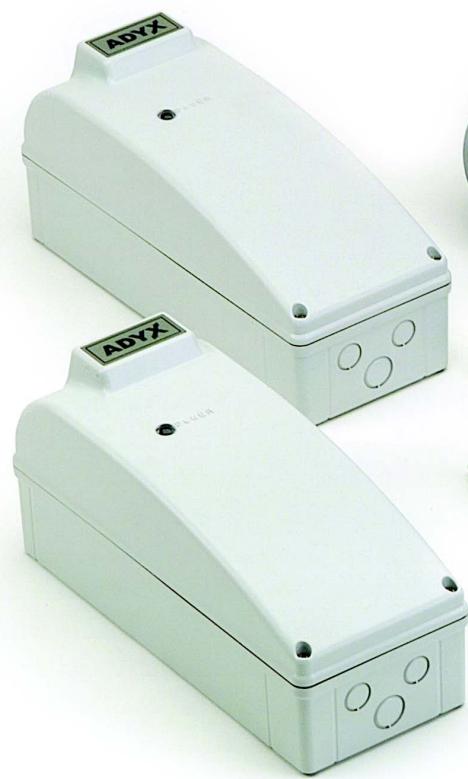

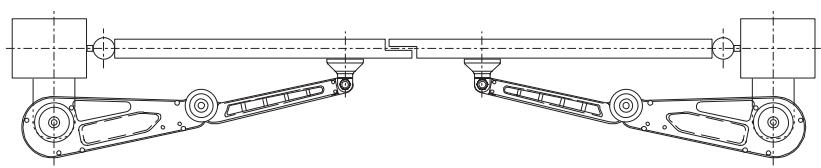

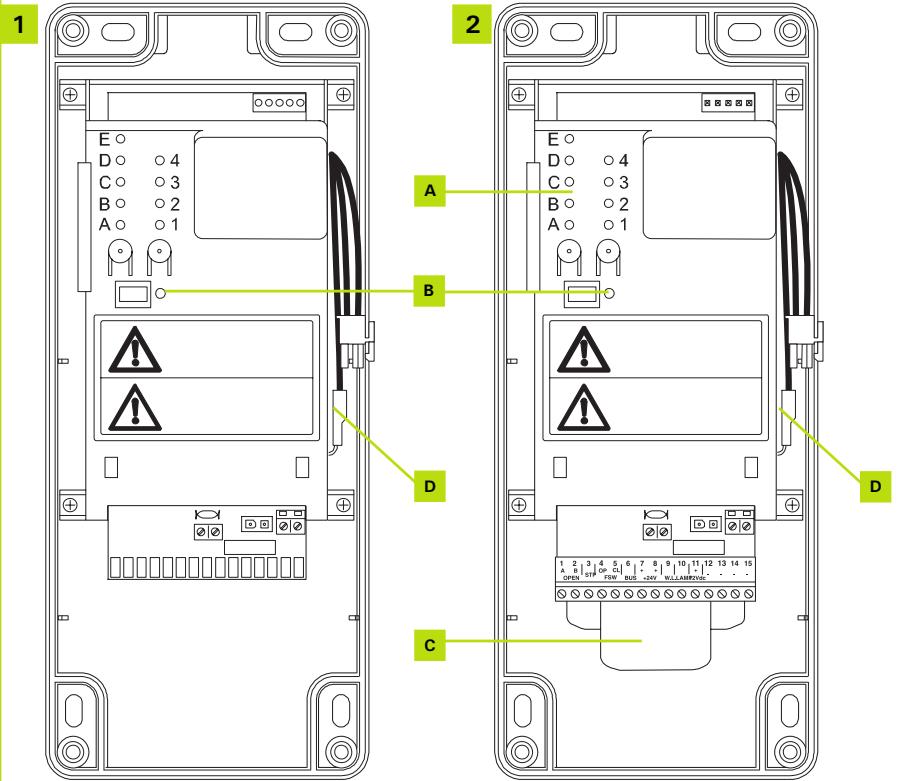

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE

Avant de procéder à l'installation des boîtiers des armoires, il faut définir l'endroit où positionner la platine MAITRE, sans oublier qu'on y connectera tous les accessoires.

On peut monter la platine MAITRE tant à droite qu'à gauche du portail, il suffira de définir levantail auquel elle sera associée d'après la Fig. A.

Note: Levantail 1 est toujours celui qui démarre le premier en ouverture et qui est retardé en fermetre.

A
B

Monter les boîtiers des armoires MAITRE (auxquelles on connectera tous les accessoires et générateurs d'impulsions) et ESCLAVE à proximé des opérateurs à 4 tasseaux ainsi que les vis de fixations correspondantes. Amener les câbles électriques dans la partie inférieure du boîtier en utilisant des gains rigides et/ou flexibles ainsi que des raccords spécifique (Fig. B).

Veiller à laisser les câbles à l'intérieur du boîtier suffisamment longs pour la réalisation des câblages.

Remarque: pour un fonctionnement correct de l'installation, ne modifier ni all longer pour aucune raison les cables des opérateurs.

tenir d'abord compte du montage des boitiers.

4 INSTALLATION DES ACCESSOIRES (EN OPTION)

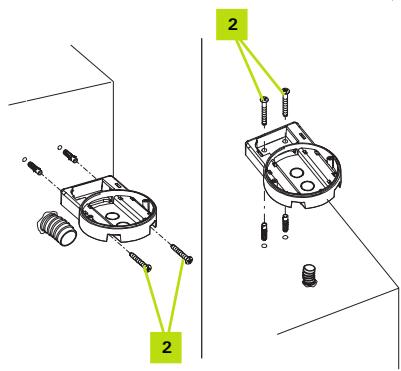

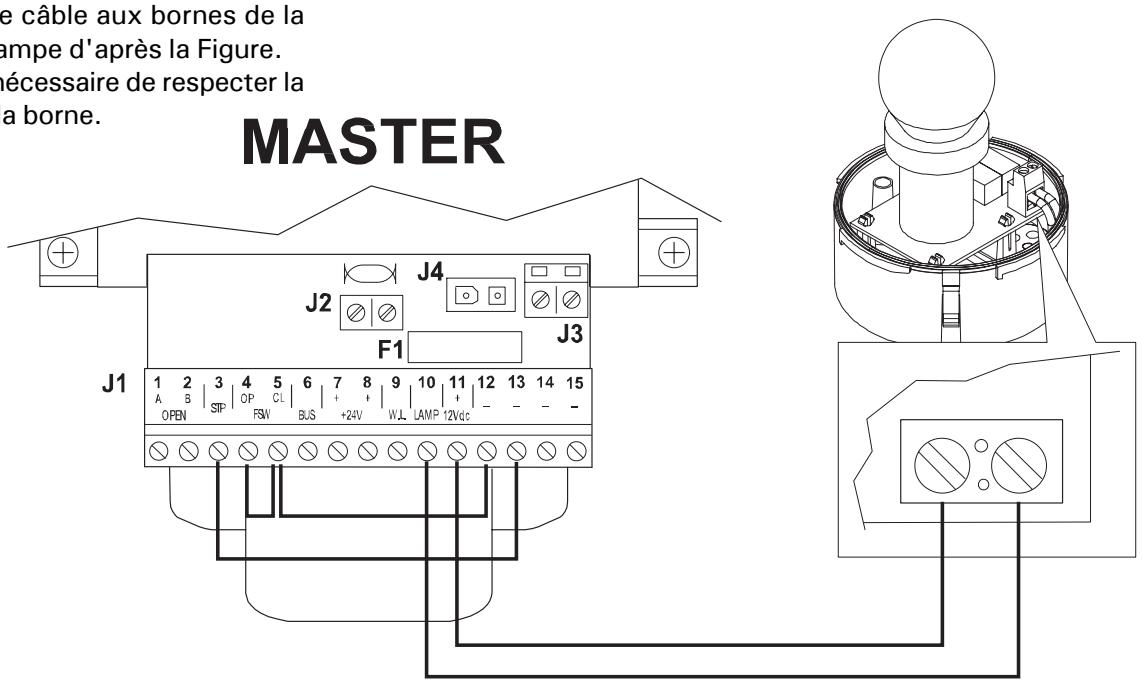

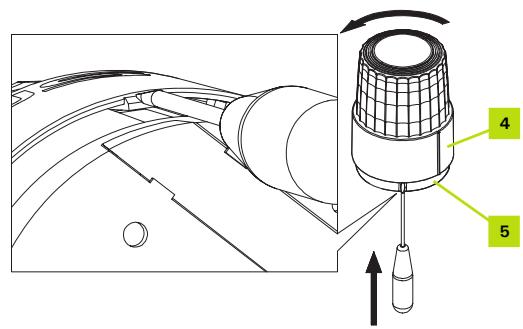

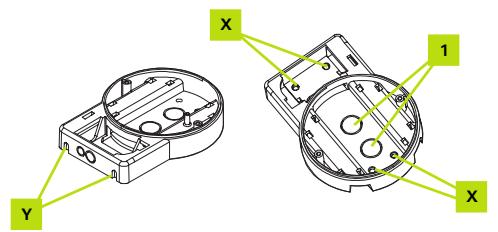

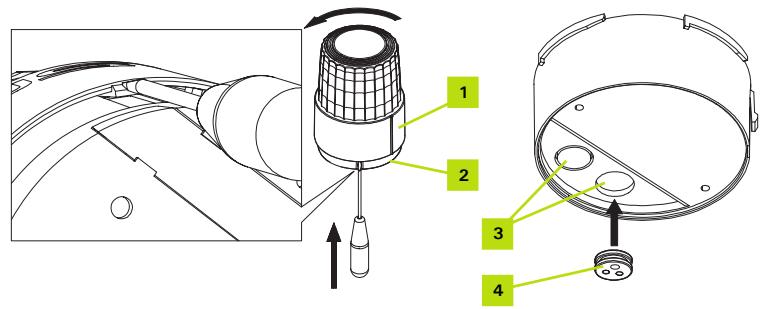

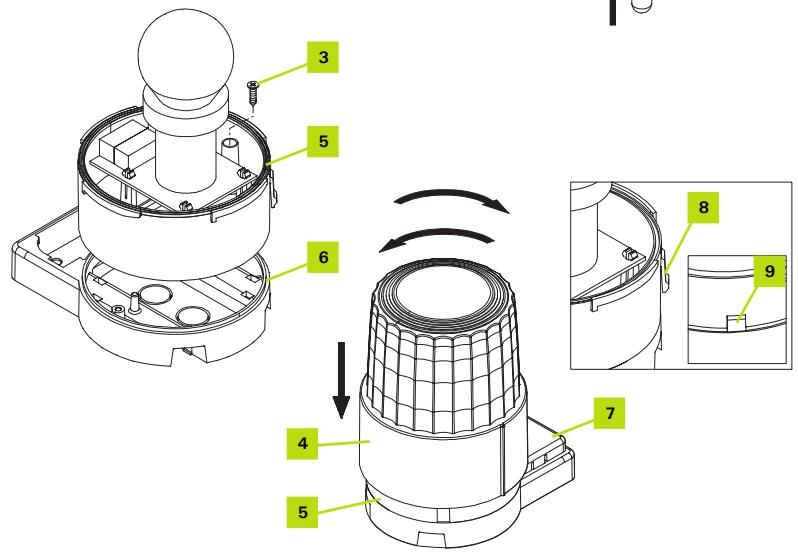

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION

A Choisir la position du dispositif lumineux de signalisation à proximé du portail et de manière à ce qu'il soit facilement visible; on peut le fixer sur une surface horizontal (en utilisant les trous de fixation (X)) ainsi que sur une surface verticale (en réalisant deux trous aux endroits (Y) avec une perceuse).
B Avec un tournevis, defoncer le trou (1) de passage des câbles sur le fond de la lampe clignotante.
C Tracer les points à pincer en se servant du support comme réference et en veillant à ce que le trou sur le fond corresponde à la sortie des câbles.
D RÉalisér les trouss aux endroits fixés avec un foret à béton de 5 mm et y introduire les chevilles de 5 mm.
E Fixer le support avec les vis spécifiques (2).
F Démoner la calotte (4) de sa base (5) avec un tournevis d'après la figure et tourner simultanément la calotte (4) en sens horsaire.
G Fixer la base de la calotte (5) au support de la lampe clignotante (6) avec les deux vis fournies (3).
H Positionner le support de I'antenne (7).

Positionner la calotte (4) sur sa base (5) et la tourner légèrement en sens inverse hora jusqu'à ce qu'elle pénétre dans son logement.

Ensuite, la tourner en sens hora jusqu'au blocage complet.

N.B.: sur la base de la calotte se trouve une languette de blocage (8) qu'il faut accoupler à l'encastrement (9) de la calotte (4).

L Pour la connexion électrique, consulter le paragraphe 5.4.

4.2 INSTALLATION DES PHOTOCELLULES

A Choiser la position des deux éléments qui compose la photocellule (TX et RX) en respectant les prescriptions suivantes:

• Les placer à une hauteur de 40-60 cm au-dessus du sol, sur les côtés de la zone à protégger, du côté extérieur (vers la rue) et le plus près possible du bord du portail, c'est-à-dire non au-delà de 15 cm.
• Diriger l'émetteur TX sur le récepteur RX avec une tolérance maximale de 5^ .
• Aux deux endroits prévus doit se couver une gaine de passage des câbles.

B Démonter la vitre frontale (1) en la souLEVant avec un tournevis plat introduit dans la rainure presente dans la partie inférieure.
C Positionner la photocellule sur le point d'arrivée de la gaine de passage des cables, en veillant à ce que le trou sur le fond (2) corresponde à la sortie des cables du mur; tracer les points de perçage en se servant du fond comme référence.
D Percer le mur avec une perceuse a percussion et un foret de 5mm et y introduire les chevilles de 5 mm.
E Fixer la photocellule avec les vis (3).
F Pour la connexion électrique, consulter le paragraphe 5.4.
G Remetre la vitre en place (1) et la fermer par une légere pression.
H Repeter les opérations décrites cidesus pour la photocellule se trouvant du cote opposé.

4.3 INSTALLATION DU SELECTIONUR À CLÉ

A Choiser la position du sélecteur afin qu'il se trouve à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, afin qu'il puisse également être utilisé par des personnes d'une talle différente.
B Pour séparer le boitier du couvercle, enlever les bouchons (6), dévisser les vis (1) et tirer légrement, en tournant la clé en sens horsaire.
C Déconcer les trous de fixation (2) et le trou de passage des câbles (3) sur le fond du boîtier avec un tournevis.
D Tracer les points de perçage en se servant du boîtier comme référence et en veillant à ce que le trou du fond corresponde à la sortie des câbles.
E Percer le mur avec une perceuse a percussion et un foret de 5mm et y introduire les chevilles de 5mm .
F Positionner l'entretoise (4) entre le mur et le boitier et le fixer avec les vis (5).
G Pour la connexion électrique, consulter le paragraphe 5.4.
H Vérifier la présence du joint (7) entre le couvercle et le boitier.

Pour placer le couvercle sur le boitier, tourner la clé en sens horaire et après l'avoir installé, ramener la clé au centre.

I Serrer les vis (1) et remonter les bouchons (6).

5 CABLAGE ELECTRIQUE

5.1 SCHEMA D'IMPLANTATION

A) UNITE ESCLAVE (SLAVE)
B) BUS de liaison 2 × 0,75
C) 3 × 1,5 ~mm^2(2 + T) 230 ~V
D) OU 2 × 1 ~mm^2
E) Sélecteur à clé
F) UNITE MAITRE (MASTER)
G) Clignant 12 volts EN OPTION
H) Cellules infrarouge EN OPTION

Notes:

1) Pour la pose des cables électriques, utiliser des gains rigides et/ou flexibles ajustats.
2) Pour éviter toute interférence, toutes séparer les câbles deconnexion à basse tension des câbles d'alimentation à 230 Vac.
3) On peutmettre le transformateur à distance jusqu'à un maximum de 100 m de l'armoire.

5.2 DESCRIPTION DES ARMOIRES ELECTRONIQUES

5.2.1 BOITIERS DES UNITS

1) Unité ESCLAVE à placer du côté qui s'ouvre en second
2) Unité MAÎTRE à placer du côté qui s'ouvre en PREMIER

A) CLAVIER DE PROGRAMMATION
B) VOYANT CONTROL
C) TRANSFORMATEUR 230 Vac/12Vac
D) BATTERIE 12V

5.2.2 PRÉSENTATION DES UNITS

UNITE MAITRE (MASTER)

VOYANT CONTROLLE état secteur et batteries

F1: fusible batterie et moteur 20 A
P1: pouvoir sélection programmes
P2: pousoir changement valeurs programmes
J1: bornier accessoires

1 Entrée ouverture 2 vantaux
2 Entrée ouverture 1 vantage
3 Entrée fonction stop
4 Entrée cellule active à l'ouverture
5 Entrée cellule active à la fermeture
6 Sortie BUS vers platine esclave (J2)
7 Sortie +24 v accessoires (150mA maxi)
8 Sortie +24 v accessoires (150mA maxi)
9 Sortievoyantétatportail12v0,5W
10 Sortie clignotant 12 v 21 W
11 Sortie ^+ 12v commun a9 et 10
12 Sortie - 24 v commun
13 Sortie - 24 v commun
14 Sortie - 24 v
15 Sortie - 24 v BUS vers platine ESCLAVE
J2: bornier sortie 12 vac transformateur
J3: bornier branchement moteur
J4: connecteur branchement batterie 12v
J5: connecteur 5 broches récepteur Radio embrochable

VOYANT CONTROLLE état secteur et batteries

F1: fusible batterie et moteur : 15 A
J2: bornier entrée BUS venant de la platine maître
J3: bornier branchement moteur
J4: connecteur branchement batterie 12v

5.2.3 BRANCHEMENT DE L'ALIMENTATION

1er cas: transformateur dans le boitier de l'unité MAITRE. Fixer le boitier de l'unité MAITRE du cote où arrive le réseau 230 Vca.
Utiliser un cable de 3 × 1,5mm^2 (2 + terre). Protégger avec un fusible 10 A dans le tableau de distribution de l'habitation.
2e cas (préconisé): transformateur placé dans le tableau de distribution de l'habitation, protégé par un fusible de 10 A. Utiliser un cable de 2 × 1 ~mm^2 (100m maximum).
Fixer le boitier de l'unité MAITRE du cote d'arrivee du 2 x 1 et le brancher sur le bornier J2
3e cas: avec le panneau solaire (en option). Connecter le panneau solaire au bornier J2 du boîtier de l'unité MAÎTRE.

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS

1er CAS : VOUS AVEZ MIS LE TRANSFORMATEUR DANS LE BOÎTIER DE L'ÉLECTRONIQUE MAITRE

Prévoir un cable de 3 × 1,5 ~mm^2 , qui vehiculera le courant secteur 230volts du tableau électrique de l'habitation vers le transformateur situé dans le boîtier de l'électronique.

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par fusible 10 Ampères. Ligne 3 × 1,5mm^2 de la maison au pilier (Normes EDF)
B) Le bornier J1 numérotré de 1 à 15 est extricable; il doit s'enlever pour facilititer le câblage
C) BUS de liaison; câble 2 × 0,75 ~mm^2 . Respecter le sens de câblage des 2 fils (6 et 15 vers J2).
D) MARRON
E) BLEU
F) PLATINE ESCLAVE
G) PLATINE MAITRE

2ème CAS : (Mode conseillé) VOUS AVEZ MIS LE TRANSFORMATEUR DANS LA MAISON OU LE GARAGE

Il faut un cable de 2 × 1 ~mm^2 minimum qui véciculera du courant 12 volts, du transformateur situé dans la maison, vers le portail. Si vous avez une ligne 3 × 1,5 ~mm^2 existante, prévue pour le 220 volts, vous pouvez la transformer en 12 volts en utilisant les 2 fils, bleu et marron.

A) Ligne 12V 2 × 1 ~mm^2 minimum jusqu'à 100 ~m de l'habitation au pilier du côte de l'unité MAîTRE
B) Alimentation Secteur 230v. Protégée par fusible 10 Ampères. Le transformateur est placé dans la maison dans un tableau électrique
C) Le bornier J1 numérotré de 1 à 15 est extractable; il doit s'enlever pour facilititer le câblage
D) BUS de liaison; cable 2 × 0,75 ~mm^2 . Respecter le sens de câblage des 2 fils (6 et 15 vers J2).
E) MARRON
F) BLEU
G) PLATINE ESCLAVE
H) PLATINE MAITRE

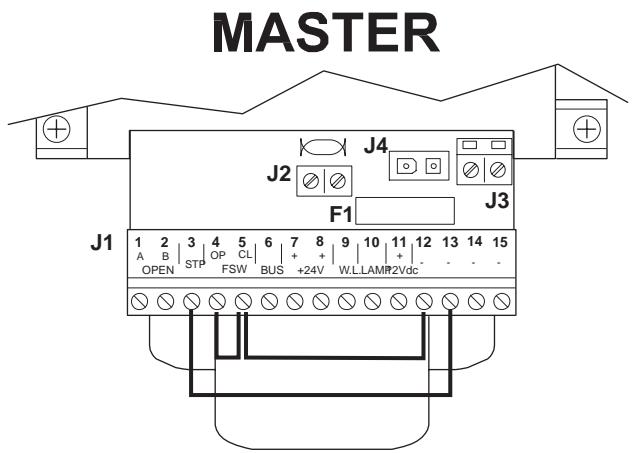

5.3.1 3 PONTS A FAIRE IMPERATIVEMENT

BORNIER EXTRACTIBLE BRANCHEMENT SANS CELLULE

Ces 3 Ponts sont impératifs, sinon la motorisation ne démarrera pas.

5.4 CÁBLAGE DES ACCESSOIRES (EN OPTION)

5.4.2 SELECTEUR A CLE

A) Démonter les bouchons (1) et dévisser les vis (2).
B) Tourner la clé en sens hora. Enlever le couvercle (3).

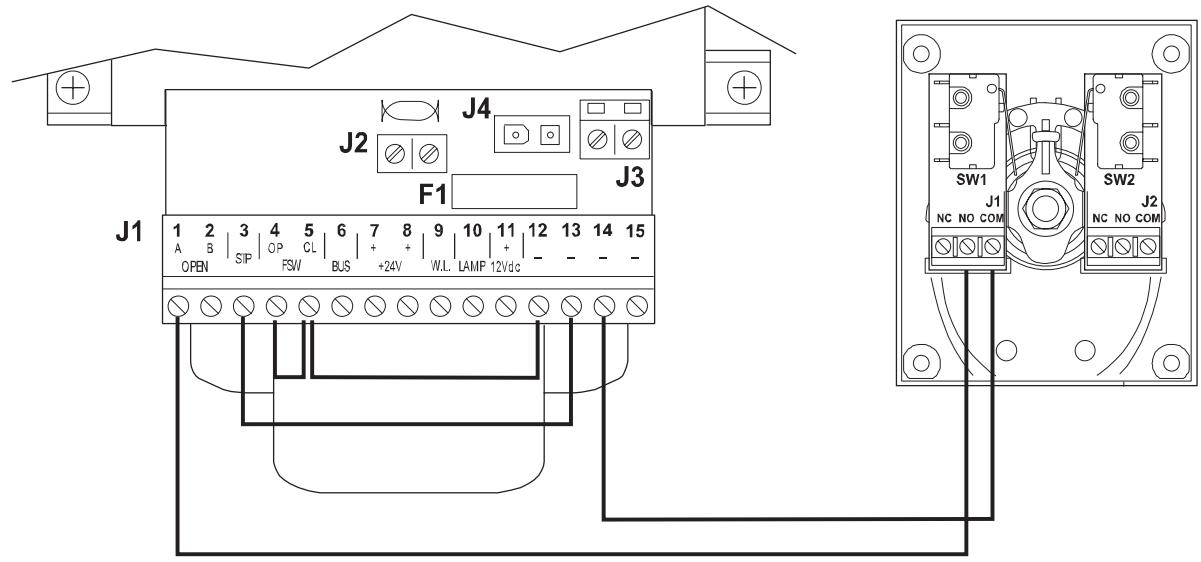

BRANCHEMENT POUR L'OUVERTURE DES 2 VANTAUX SUR LE BORNIER EXTRACTIBLE

MASTER

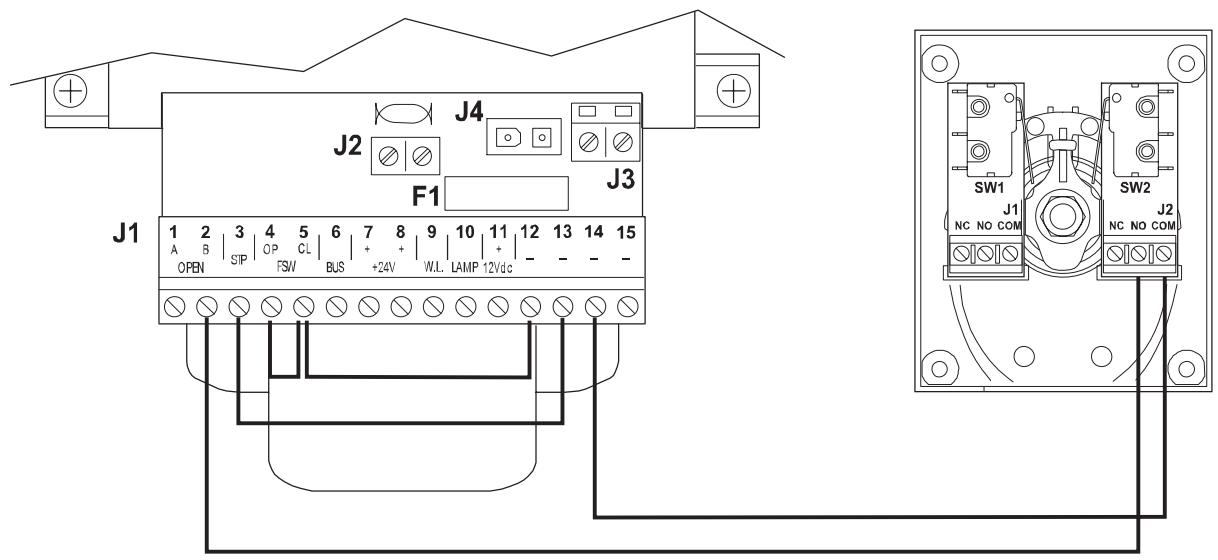

BRANCHEMENT POUR L'OUVERTURE ACCÉS PIÉTON, 1 VANTAIL SUR LE BORNIER EXTRACTIBLE

MASTER

5.4.2 DISPOSITIF LUMINEUX DE SIGNALISATION

A) Démoner la calotte (1) de sa base (2) avec un tournevis d'après la figure et tourner simultanément la calotte (1) en sens inverse horsaire.
B) Libérer un trou pré-cassé (3) sur la base de la calotte (2) ainsi que les trough du passé-câble (4). Le passé-câble est disposé pour le passage des fils uniquement, il est impossible d'y faire passer tout le câble.
C) Positionner le passé-câble dans le trou libéré.
D) Connecter le cable aux bornes de la carte de la lampe d'après la Figure. Il n'est pas nécessaire de respecter la polarité sur la borne.

5.4.3 PHOTOCELLULES

A) Démoner la vente frontale (1) en la soulevant avec un tournevis plat introduit dans la rainure presente dans la partie inférieure.
B) Connecter les cables electriques dans les bornes spécifiques d'après la Figure.

CONNEXION POUR UNE PAIRE DE PHOTOCELLULES EN FERMETURE
MASTER

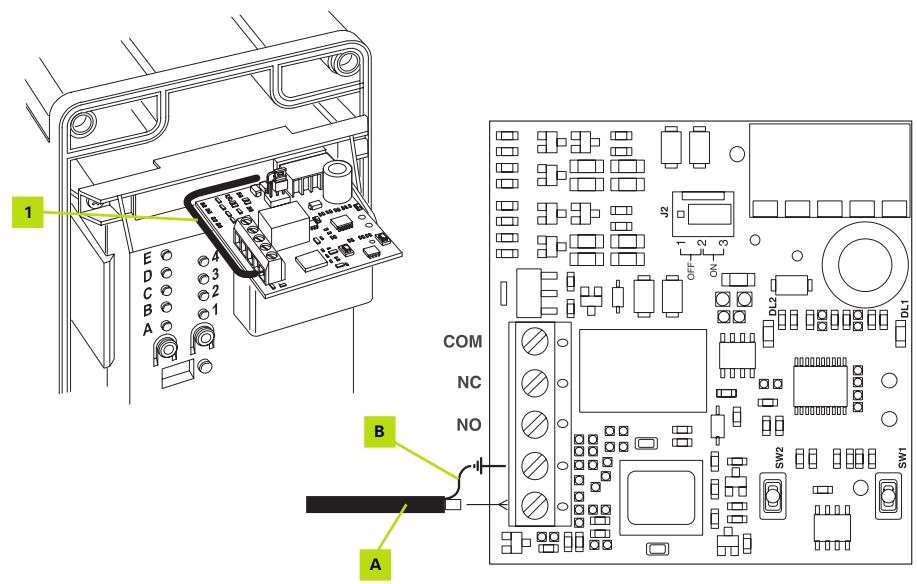

5.4.4 BRANCHEMENT ANTENNE EXTERIEURE 433MHZ (EN OPTION)

BRANCHEMENT DU CABLE COAXIAL DE L'ANTENNE EXTERIEURE

Débrancher l'antenne fournie (1) et réaliser les connexions suivantes:

A) Câble coaxial de l'antenne
B) TRESSE de MASSE

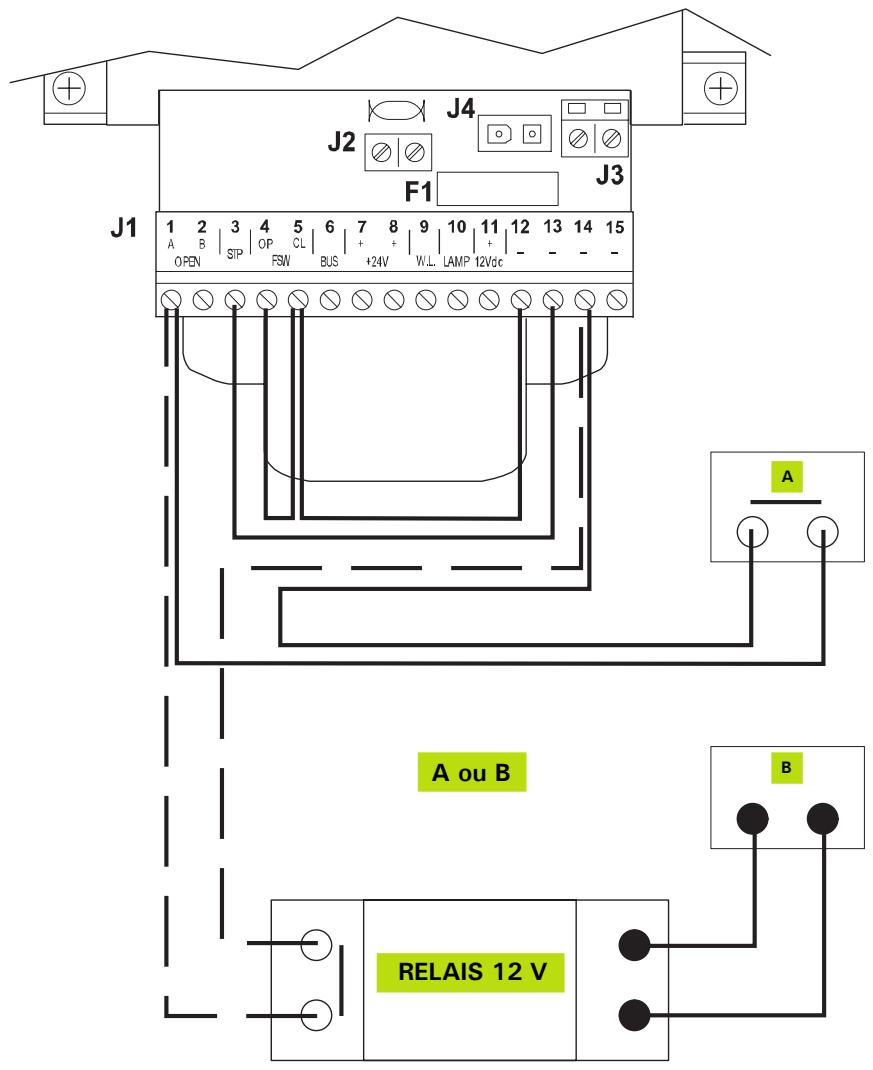

5.4.5 BRANCHEMENT PORTIER OU VIDEO (EN OPTION)

BORNIER EXTRACTIBLE

A) Portier avec sortie A contact sec (sans tension) OU
B) Portier avec sortie délivrant une tension de 12V

5.5 MISE EN SERVICE ALIMENTATION

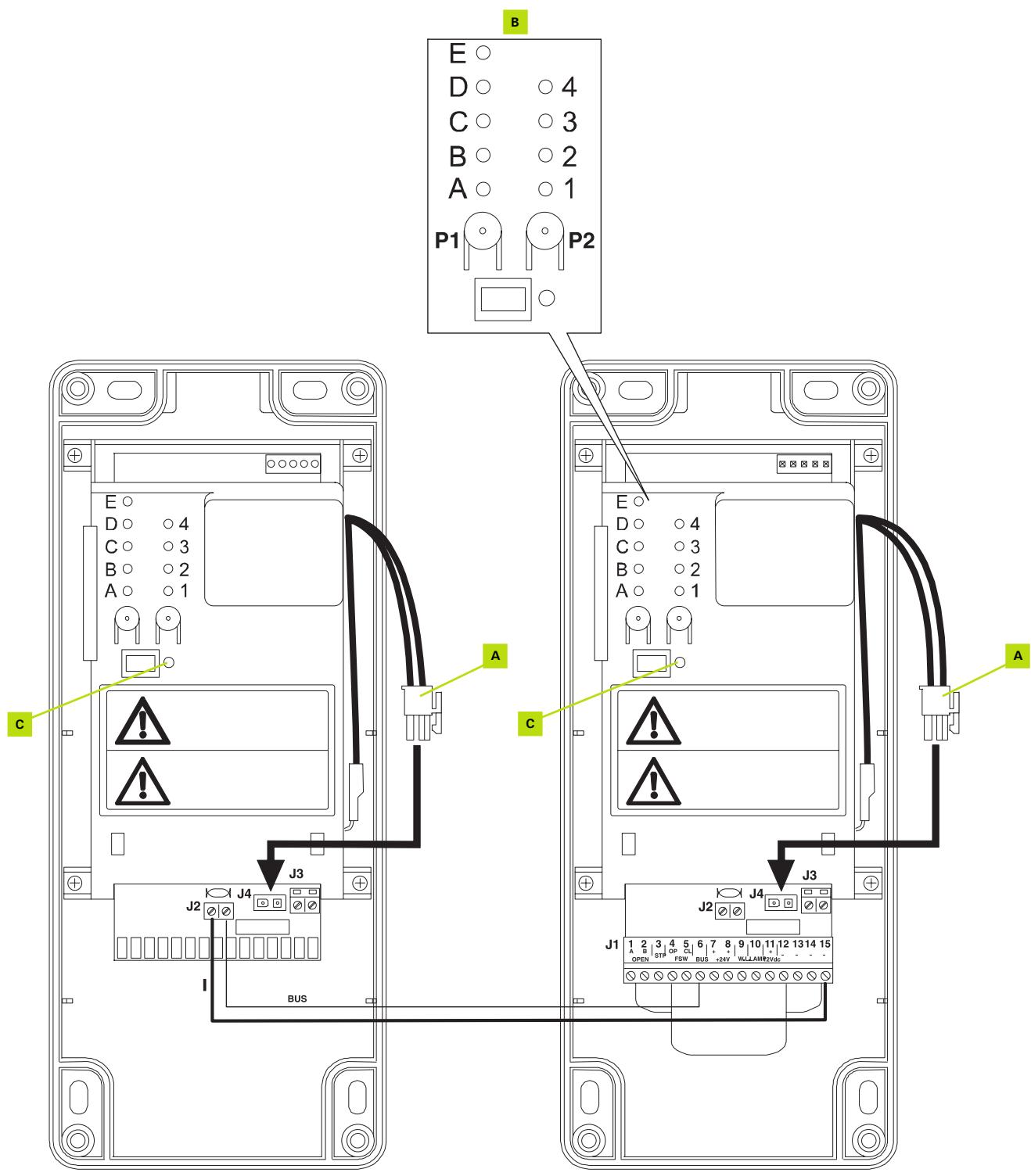

5.5.1 BRANCHEMENT DES BATTERIES

A) Mettre sous tension le secteur et brancher les connecteurs des batteries sur le connecteur femelle J4 des deux unités.
B) Àpès avoir branché les batteries, vous pouvez utiliser l'automatism pour faire les réglages. Pour une utilisation optimum, il est conseilé de laisser les batteries se charger pendant 12 heures.
C) La motorisation est prete à fonctionner. Verifier que les VOYANTS DE CONTROLLE s'allument fixes sur les deux unités MAITRE et ESCAVE.

5.6 PROGRAMMATION RADIO

REGLAGE RECEPTEUR RADIO BI CANAL et TELECOMMANDE 4 FONCTIONS

LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE DES 2 VANTAUX

LE CANAL 2 PEUT ETRE UTILISE POUR L'OUVERTURE PIETON 1 VANTAIL

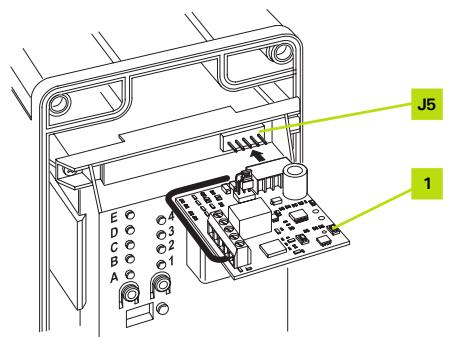

• Insérer le RECEPTEUR embrochable (1) sur le connecteur 5 broches J5 sur la platine MAITRE

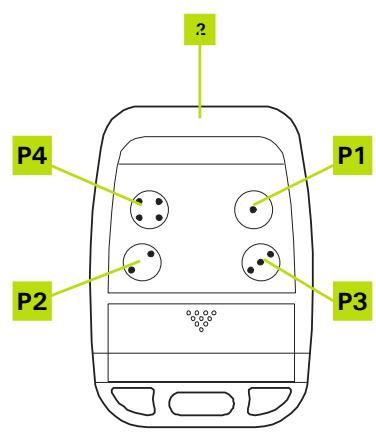

• TELECOMMANDANTE 4 FONCTIONS (2)
  PROGRAMMATION du CANAL 1

Sur le récepteur, appuyer brièvement sur le pouvoir SW1. Levoyant LED 1 s'allume fixe. Dans un délambda de 10 secondes, appuyer sur le bouton choisi de la télécommande, jusqu'à ce que le voyant LED1 clignote (TENIR la Télecommande à 1METRE Minimum du Récepteur). Levoyant LED 1 reste allumé fixe pendant 10 secondes. Si on a plusieurs télécommandes: Tant que levoyant LED 1 est allumé, appuyer sur le bouton choisi des autres télécommandes.

PROGRAMMATION du CANAL 2

Sur le récepteur appuyer brièvement sur le poussir SW2. Le voyant LED 2 s'allume fixe.

Dans un déali de 10 secondes, appuyer sur le 2ème bouton choisi de la télécommande jusqu'à ce que le voyant LED 2 clignote (TENIR la Télecommande à 1 METRE Minimum du récepteur). Le voyant LED 2 reste allumé fixe pendant 10 secondes. Si on a plusieurs télécommandes: Tant que le voyant LED 2 est allumé appuyer sur le 2ème bouton choisi des autres télécommandes.

• PROGRAMMATION d'une télécommande acquise par la suite (sans acceder au recepteur). Prende une télécommande deja programmée. Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du recepteur.

Les LED du récepteur clignotent. Appuyer sur le bouton déjà mémorisé, le canal activé s'allume fixe. Prendre la télécommande à rajouter, appuyer sur le bouton choisi de la nouvelle télécommande.

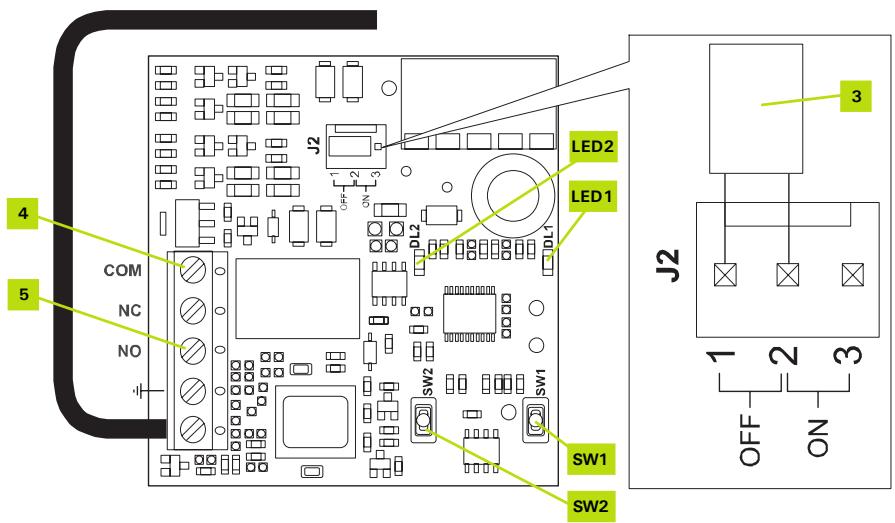

• UTILISATION et PROGRAMMATION du CANAL 2

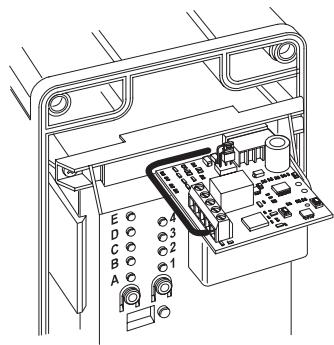

Il faut que le "cavalier" (3) soit en position OFF sur 1 et 2
Le 2ème canal peut être utilisé pour l'ouverture piéton. Brancher les 2 bornes COM et NO (4 et 5) sur les bornes 2 (OPEN B) et 14 (-24V) du bornier J1 de la carte d'automatisme.
EFFECEMENT de la MEMOIRE RECEPTEUR
- Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu'à ce que LED clignotent.

Quand le clignotement s'arrête, la mémoire est effacée.

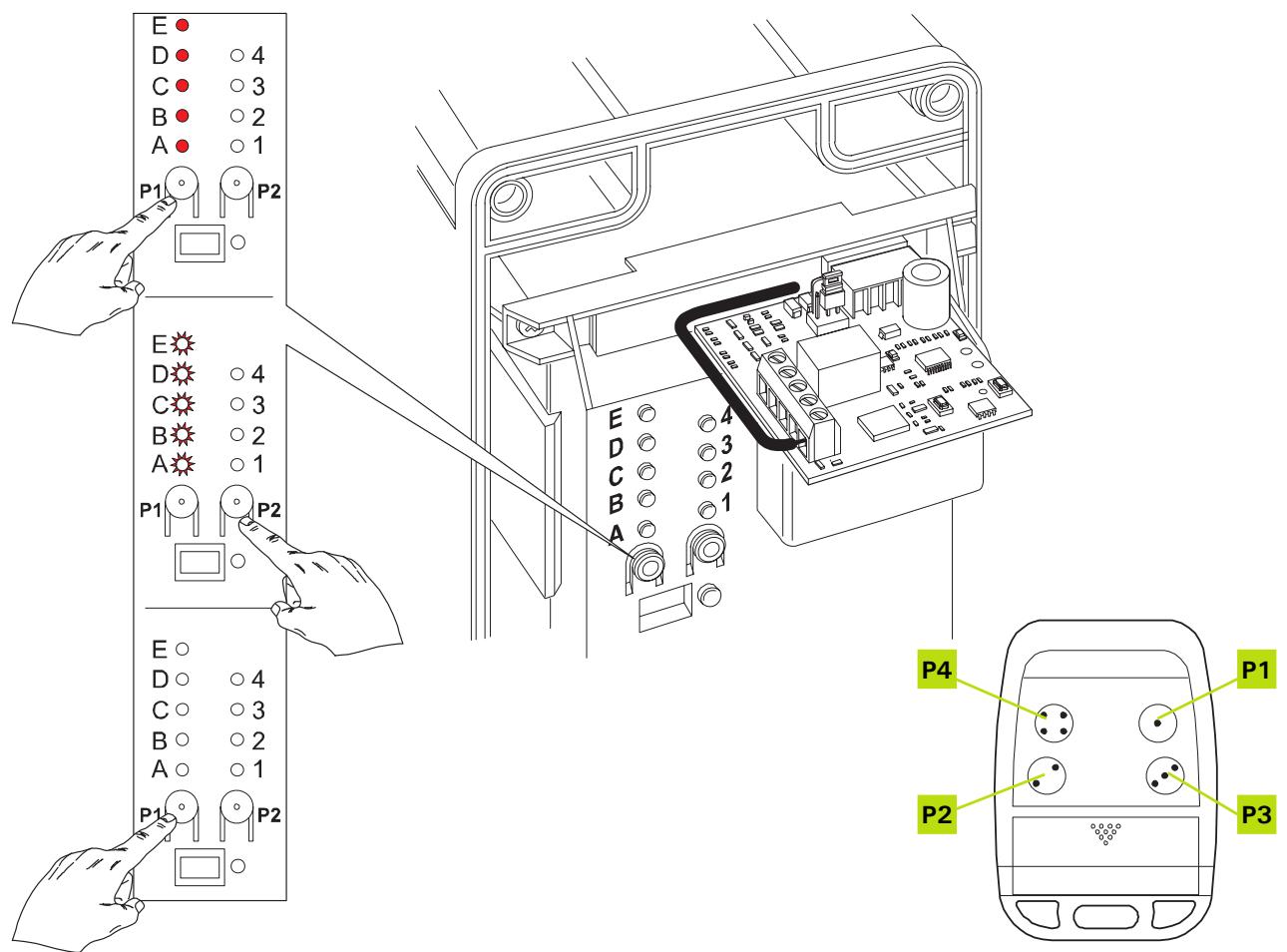

5.7 MISE EN SERVICE ET PROGRAMMATION

A) Le portail doit être fermé et les motoréducteurs verrouillés. Vérifier la présence des butées latérales (ouverture) et de la butée centrale (fermeture). Elles sont indispensablees, car les moteurs s'arrêtent sur les butées.

B) Appuyer sur P1, rester appuyé jusqu'à l'allumage des 5 voyants
C) Appuyer sur P2 puis relâcher. Les 5 voyants clignotent, et les 2 vantaux doivent démarrer en même temps en ouverture. Laisser terminer le cycle jusqu'aux 2 butées latérales d'ouverture.
D) Appuyer de nouveau sur le pouvoir P1 pour sortir (toutes les leds sont eteintes).
E) Appuyer sur le boutonChoisi de la telecommande pour fermer les vantaux jusqu'a la butee centrale. La motorisation est prete a fonctionner.

5.8 PROGRAMMATION MODIFICATION

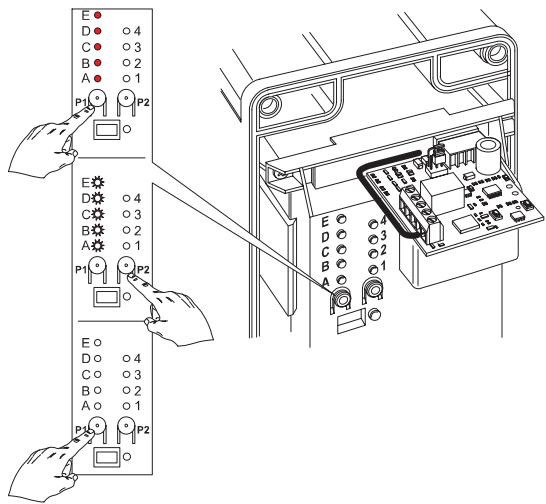

5.8.1 POUR CHANGER LE DECALAGE DES VANTAUX EN OUVERTURE ET FERMETURE

PROGRAMME C1: 4 secondes en fermetre; Os en ouverture.

PROGRAMME C2: 10 s en fermetre; 2s en ouverture.

Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants A et 2 s'allument. Lâcher P1 et P2.

Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants B et 1 s'allument. Lächer P1 et P2.

Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants C et 1 s'allument. Lâcher P1 et P2.

Appuyer sur P2 pour selectionner les voyants C1 ou C2.

You pouvez changer le décalage seulement si :

Levantail qui s'ouvre le deuxieme ouvre plus largement que levantail qui ouvre le premier.

Le recouvrement demande un décalage à l'ouverture.

5.8.2 PARTICULARITE IMPORTANTE POUR LE DEVERROUILLAGE DES MOTEURS LORSQUE LE PORTAIL EST FERME

DEVERROULLER

DEVERROUILLER

S'il est nécessaire d'actionner manuellement le portail en raison d'un dysfonctionnement de l'automatism, agir sur le dispositif de déblocage/verrouillage comme suit:

• Enlever le bouchon de protection de la vis de déblocage, introduire la clé à six pans creux fournie et tourner en sens hora jusqu'à l'arrêt.
• Tirer dans la zone du coude de l'opérateur et ouvrir le portail.

RETABLISSEMENT DU FONCTIONNEMENT NORMAL

• Introduire la clé à six pans creux fournie et tourner jusqu'à l'arrêt en sens inverse hora. Repositionner le bouchon de protection.

5.9 VERIFICATIONS - ANOMALIES

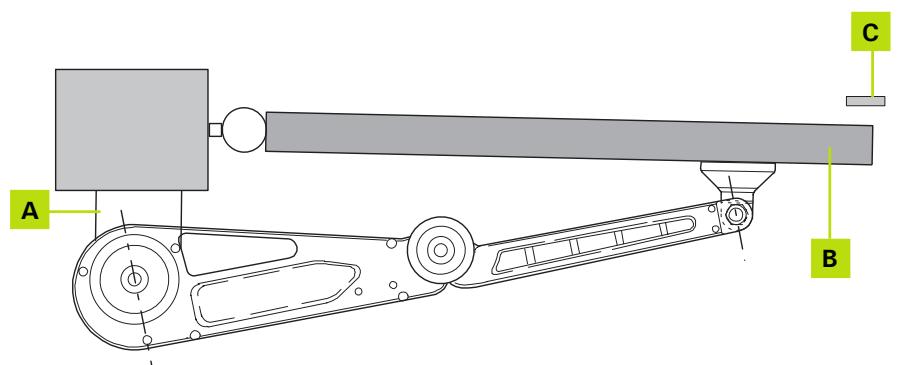

SI LE PORTAIL EN POSITION FERMEE NE PLAQUE PAS CONTRE LA BUTEE CENTRALE

Si levantail en position fermé ne plaque pas contre la butée centrale, et que les 3 axes du motoréducteur sont bien alignés ; il faut desserrer les 4 boulons de la patte pilier, rapprocher la patte vers le portail jusqu'àu placage contre la butée, et desserrer les 4 boulons.

A) Déplacer la patte en direction du portail
B) Plaquer contre la butée
C) Butée centrale

SI LA MOTORISATION NE DEMARRE PAS

Les 2 voyants de contrôle (B) permettent d'afficher l'etat de l'alimentation à l'extérieur des deux unités.

• allumé fixe; alimentation normale
• clignote lentement; coupure secteur, batteries chargées
• clignote rapidement; présence secteur, batteries déchargees
• étenteint; coupure secteur, batteries déchargees

A) Appuyer sur P2 ; les voyants C D E doivent s'allumer.
B) VOYANT DE CONTROL
C) Si levoyant C ne s'allume pas Vérifier ou faire le pont 3 et 13 sur J1.

Si levoyant D ne s'allume pas. Vérifier ou faire le pont 4 et 5 sur J1.

Si levoyant Ene s'allume pas. Vérifier ou faire le pont 5 et 12 sur J1.

ATTENTION :

quand les 3 voyants C D E sont allumés un appui sur P1 déclenché le cycle. Fonction poussoir.

Vous rencontres une difficulté. Vous ne pouvez pas démarrer votre motorisation APPELEZ ADYX au 0892 69 00 34. Pour vous assurer le meilleur service, vousdezvez appeler AVANT toute intervention de leur part. Vous munir de cette notice d'installation.

0892 69 00 34

ASSISTANCE TELEPHONIQUE 6 JOURS/7

0,34 € TTC LA MINUTE

www.adyx.fr
