| Type de produit | Motorisation pour portail à battants |
| Marque | ADYX |
| Modèle | DELTA 924 |
| Usage prévu | Automatisation de grilles à battant résidentielles, vantaux jusqu'à 3 m de longueur |
| Poids par opérateur | 11,5 kg |
| Alimentation secteur | 230 V ~ 50/60 Hz, protégée par disjoncteur 10 A |
| Tension de sortie centrale | 24 Vcc |
| Puissance absorbée par opérateur | 40 W |
| Couple maximal | 200 Nm |
| Température d'utilisation | -20°C à +55°C |
| Indice de protection | IP44 |
| Longueur maximale du vantail | Jusqu'à 3 m (selon angle d'ouverture) |
| Angle d'ouverture standard | 90° ou 120° selon configuration |
| Logiques de fonctionnement | Automatique, Pas à pas, Semi-automatique, Collectif |
| Dispositifs de sécurité | Photocellules, butées mécaniques, détection d'obstacle ampèremétrique ou par encodeur, arrêt d'urgence (STOP) |
| Déblocage manuel | Par clé de déverrouillage sous bouchon de protection |

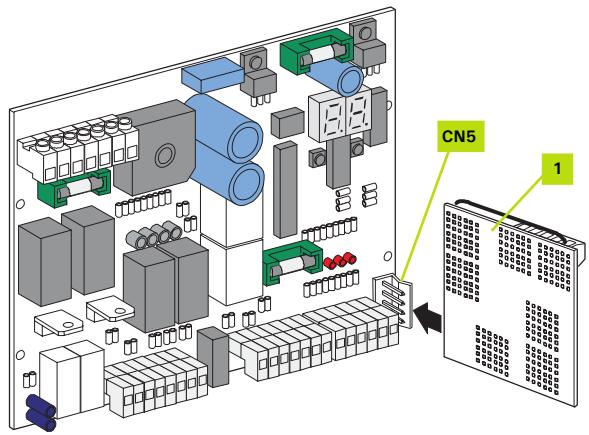

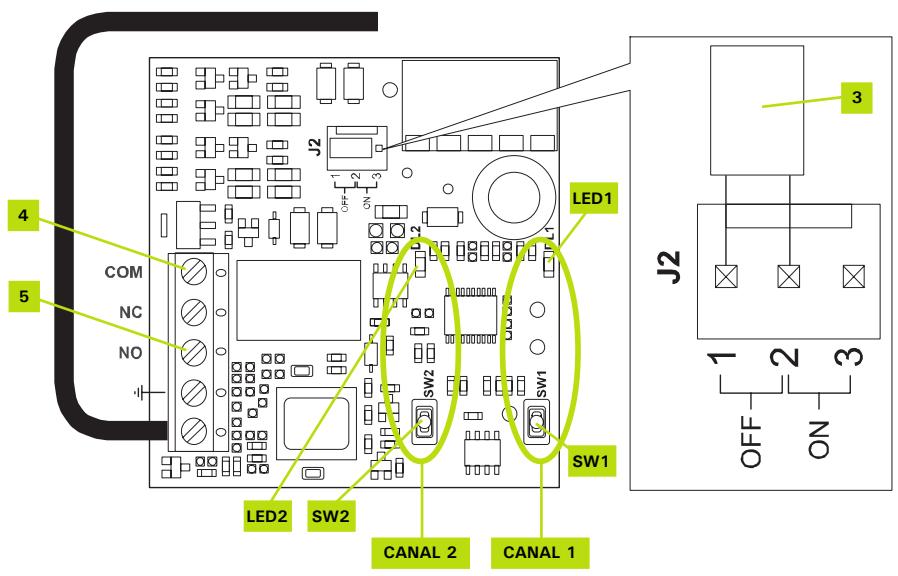

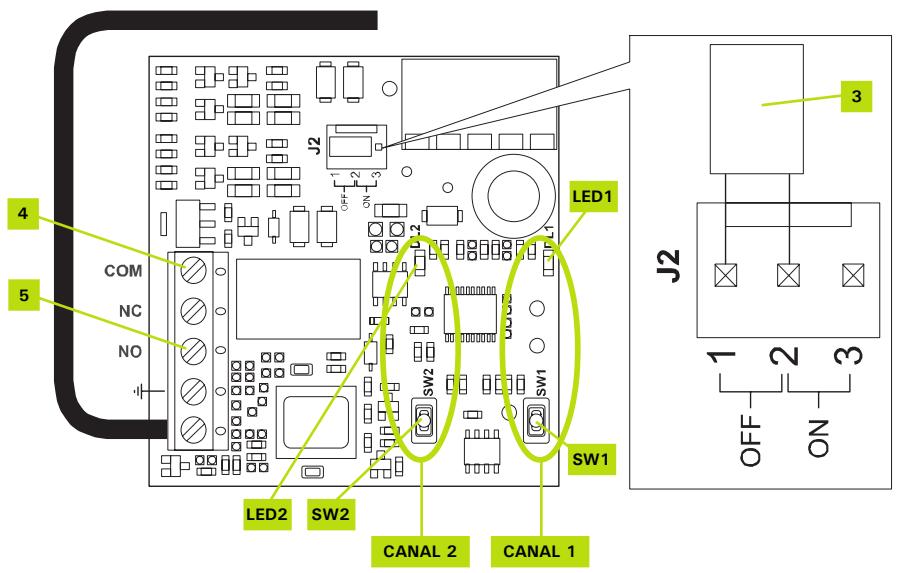

| Récepteur radio intégré | 433 MHz, embrochable sur connecteur CN5 |
| Nombre de canaux radio | 2 (canal 1 : ouverture totale, canal 2 : ouverture piétonne) |
| Télécommande fournie | 1 télécommande 4 fonctions |

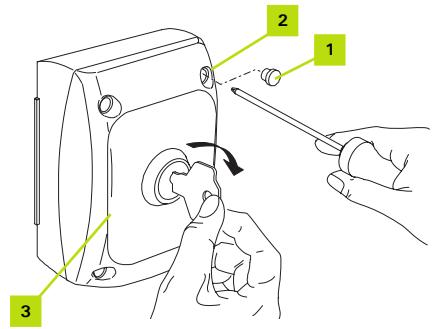

| Accessoires en option | Batterie tampon, sélecteur à clé, seconde paire de photocellules, électroserrure |
| Entretien et nettoyage | Vérifier périodiquement les fixations et l'état des câbles. Nettoyer avec un chiffon humide sans solvants. Graisser les articulations si nécessaire. |
| Pièces détachées et réparabilité | Pièces d'origine disponibles sur www.adyx.fr. Assistance téléphonique au 0892 69 00 34 (0,34 €/min). |
| Informations générales | Notice d'installation et d'utilisation de 32 pages. Code d'enregistrement : 11111. |
FOIRE AUX QUESTIONS - DELTA 924 ADYX
Questions des utilisateurs sur DELTA 924 ADYX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Motorisation de portail au format PDF gratuitement ! Retrouvez votre notice DELTA 924 - ADYX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DELTA 924 de la marque ADYX.
MODE D'EMPLOI DELTA 924 ADYX
Motorisation pour portail à battants
Notice d'installation
CODE D'ENREGISTREMENT
11111
Pour enregistrer vos données sur notre website, veuillez écrire ce code dans le guide pour l'installation de www. adyx. fr

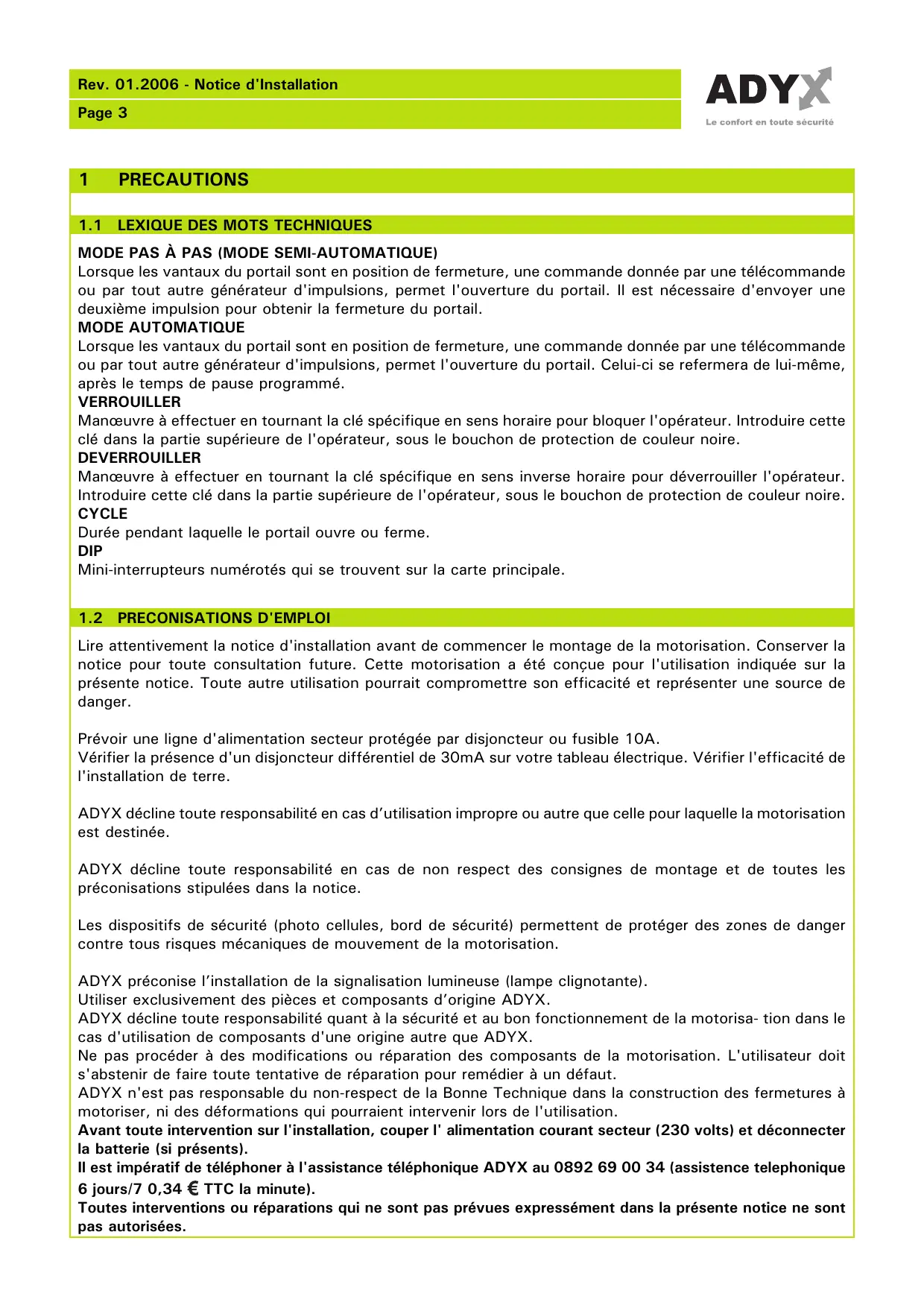

1 PRECAUTIONS 3
1.1 LEXIQUE DES MOTS TECHNIQUES 3 1.2 PRECONISATIONS D'EMPLOI 3
2.1 USAGE PRÉVU 4 2.2 DISPOSITIONIFS INCLUS DANS L'EMBALLAGE 4 2.3 ACCESSORIES (EN OPTION) 5 2.4 CHARACTERISTIQUES TECHNIQUES 5
3 Installation de l'opérateur 6
3.1 VÉRIFICATIONS PRÉLIMINAIRES 6 3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) 6 3.3 PROCEDURE DE MONTAGE 8 3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE 13
4 Installation des accessoires (en optione) 14
4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION 14 4.2 INSTALLATION DES PHOTOCELLULES 15 4.3 INSTALLATION DU SELECTIONR A CLÉ 16
5 Cablage electrique 17

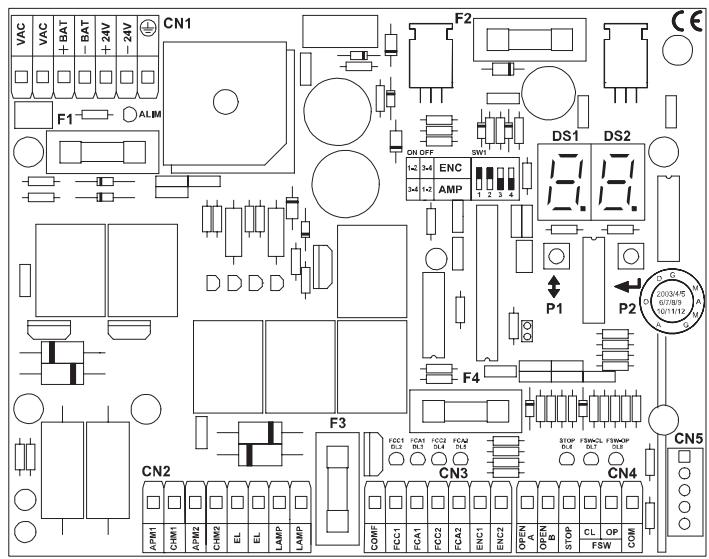

5.1 SCHEMA D'IMPLANTATION 17 5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE 17 5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS 19 5.4 CABLAGE DES ACCESSOIRES (EN OPTION) 21 5.5 PROGRAMMATION 26 5.6 PROGRAMMATION RADIO 30
Mode PAS à PAS (mode semi-automatique)
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Il est nécessaire d'envoyer une seconde impulsion pour obtenir la fermeture du portail.
Mode automatique
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Celui-ci se refermera de lui-même, après le temps de pause programmé.
Manœuvre à effectuer en tournant la clé spécifique en sens inverse pour bloquer l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
Deverrouller
Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
Durée pendant laquelle le portail ouvre ou ferme.
Mini-interrupteurs numérotés qui se trouvent sur la carte principale.
1.2 Preconisations d'emploi
Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de danger.
Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A.
Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.
ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.
ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous les risques mécaniques de mouvement de la motorisation.
ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d'origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparations des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.
Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 volts) et déconnecter la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistance téléphonique 6 jours/7 0,34 € TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.
2.1 Usage prévu
Le système d'automation externe à bras articulés permet d'automatiser des grilles à battant (maisons résidentielles) dont les vantaux peuvent atteindre 3 m. de longueur ; il est tout particulièrement indiqué pour l'application sur des piliers de grandes dimensions, sans qu'il soit nécessaire de réaliser des niches.
Il est formé d'un opérateur électromécanique irréversible avec un carter de protection et un système d'actionnement à bras articulés, qui doit être appliqué à la grille avec les accessoires correspondants.
Le système irréversible garantit le blocage mécanique de la grille lorsque le moteur n'est pas activé ; l'installation d'une serrure n'est pas indispensable pour les vantaux jusqu'à 2 m de longueur.
Un dispositif de déblocage manuel permet de manoeuvrer la grille en cas de coupure de courant ou de dysfonctionnement.
L'automatisme a été conçu et construit pour contrer l'accès des véhicules. Éviter toute autre utilisation.

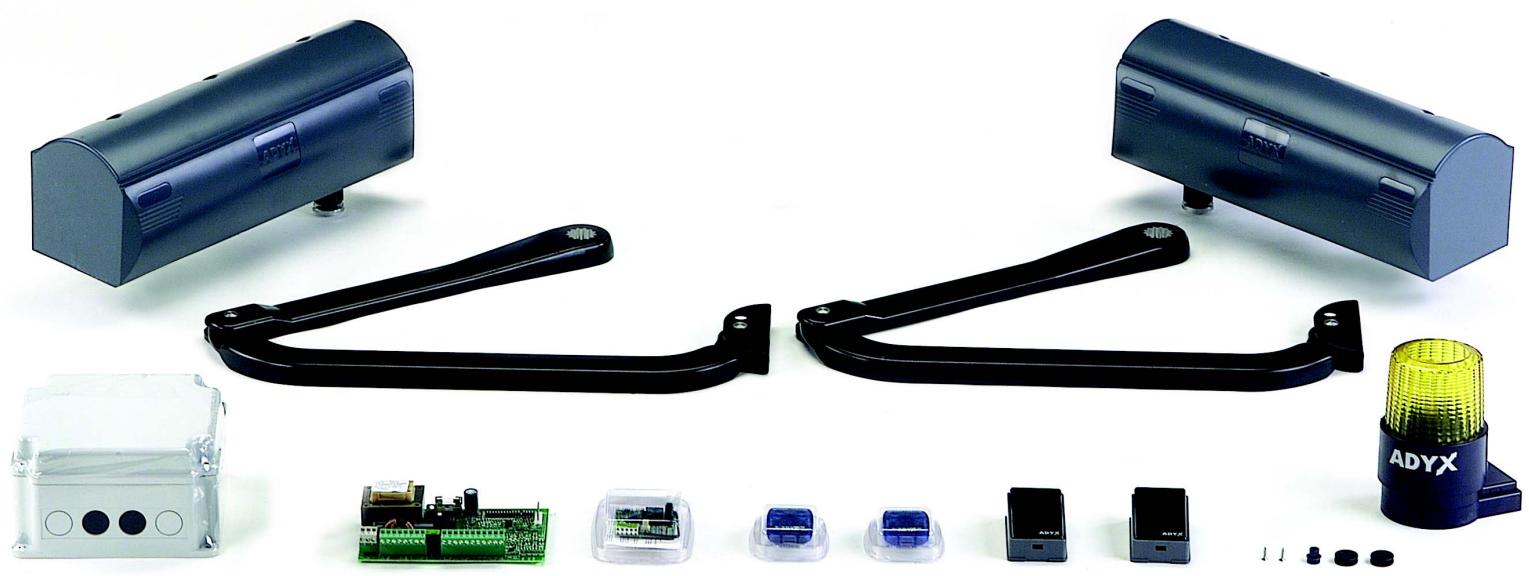

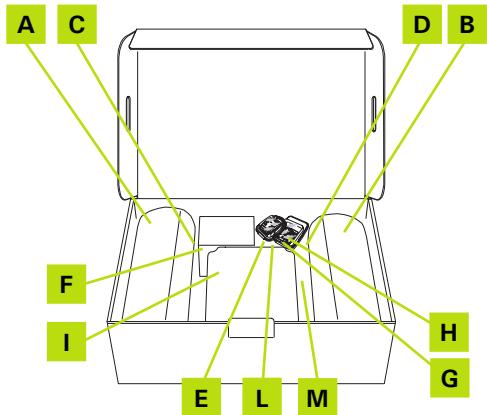

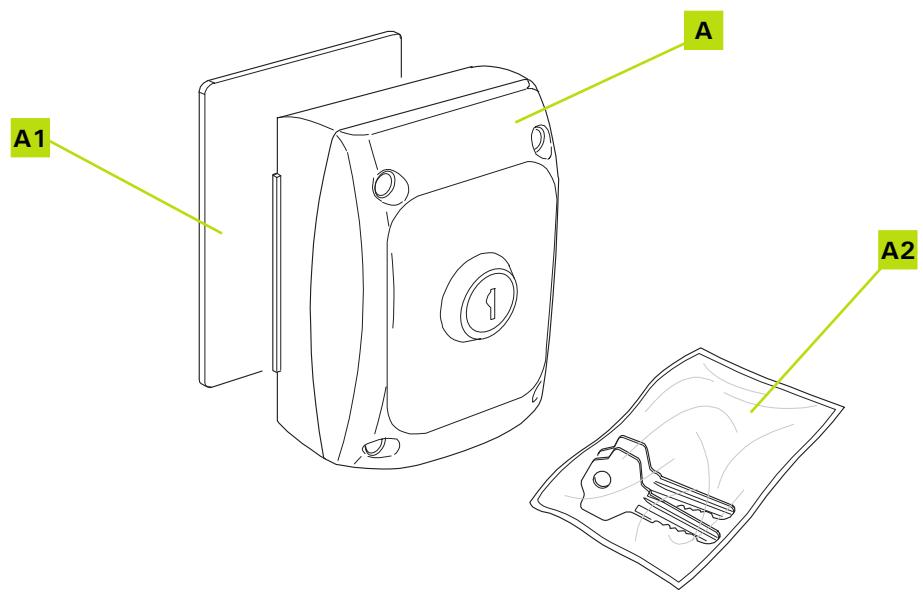

2.2 Dispositifs INCLUS dans l'emballage
L'emballage est constitué par les dispositifs illustrés dans la Figure ; vérifier immédiatement sa correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.
A) Opérateur B) Opérateur C) Bras articulé D) Bras articulé E) Télécommande F) Dispositif lumineux
F1) Support de l'antenne F2) Support du dispositif de signalisation F3) Guide-cables et vis
G) Une paire de photocellules
H) Récepteur radio

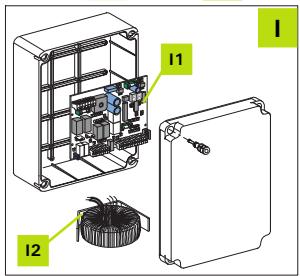

I) Coffret pour l'électronique
11) Électronique de commande 12) Transformateur toroidal
L) Sachets avec accessoires
L1) Patte transformateur L2) Vis, écrous et rondelles
M) Notice d'installation
N.B. : le Kit ne comprend pas les vis et les chevilles de fixation de l'opérateur au mur et au portail.
A1) Entretoise gommée
A2) Clés
Tension d'alimentation:
24 Vdc
Puissance absorbée:
40 watts
Courant absorbé:
Couple max.:
200Nm
Vitesse angulaire:
/sec
Température ambiantе:
-20°C +55°C
Fréquence d'utilisation:
S3 - 30% S3 - 100%
Cycles/heure:
Poids de l'opérateur:
11,5 Kg
Degré de protection:
IP44
Longueur maximale du vantail:

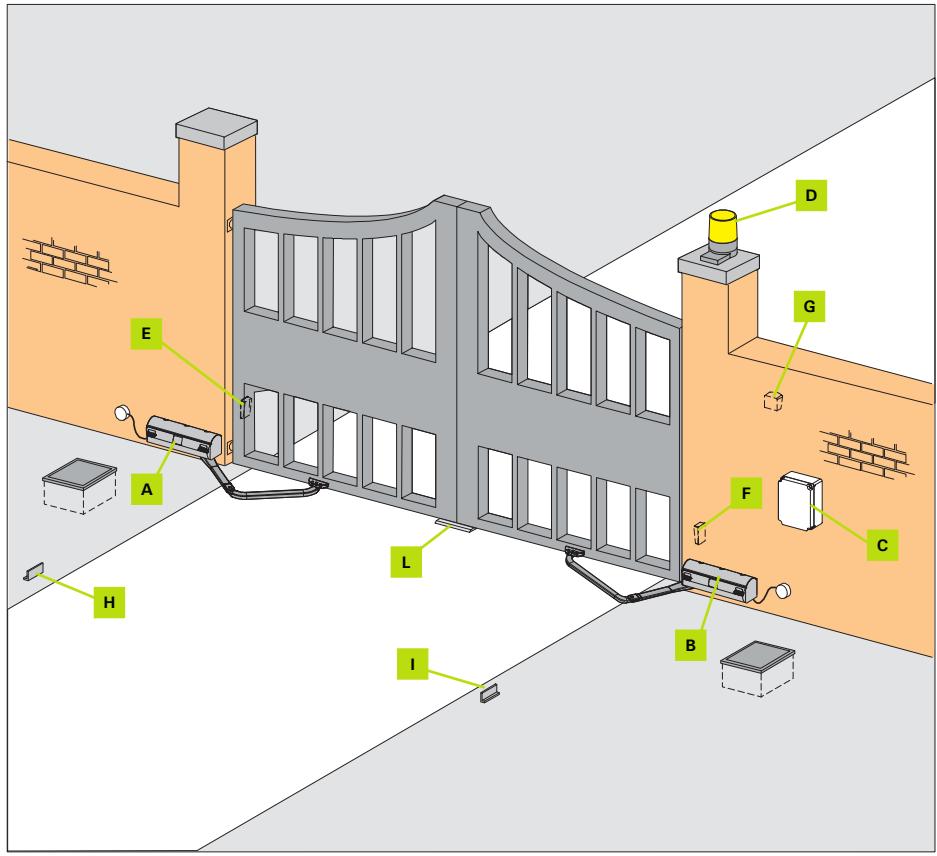

Au niveau de votre portail
Pour un fonctionnement correct de votre motorisation, la structure du portail doit posséder les caractéristiques suivantes:
Structure rigide et robuste - Mouvement de rotation régulier et uniforme des vantages exempt de frottements - Être équipée d'une barre transversale rigide pour placer les motorisations de 20 à 60 cm du sol - Présence de butées latérales et d'une butée centrale
Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation de la motorisation.
A) Opérateur B) Opérateur C) Électronique de commande D) Lampe clignotante E) Photocellule Émettrice F) Photocellule Réceptrice (G) Bouton-poussoir à clé (En option) H) Butée gauche I) Butée droite L) Butée centrale
N. B: la butée centrale et les butées latérales doivent être obligatoirement réalisées
N. B: Il est obligatoire d'éliminer la serrure du portail et/ou de tout organe de blocage mécanique.
3.2 Description de l'installation (standard)
Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seul de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisation.
GAINES:
Réf. ICTA. 20 - 5m
- Câble secteur : rigide gaine noire type U1000 R2V
3 × 1,5 ~mm^2 (2 + terre) suivant longueur de l'installation
Cable couple gaine noire
Cartouche silicone
Pour l'étanchéité du boîtier de l'électronique et des accessoires (deux boîtes de dérivation étanches (IP 55))
Chevilles metalliques
8 chevilles métal M8 x 60 (plaque pilier plein) ou 8 chevilles scellement chimique (plaque pilier creux).
Chevilles plastique
- 2 × 3 chevilles Ø 6 (photocellules)
- 1 x 4 chevilles Ø 6 (coffret)
- 1 x 2 chevilles Ø 6 (boîtes de dérivation)
- 2 chevilles Ø 6 (lampe clignotante)
- 14 vis pour chevilles plastique
8 vis M8 x 60 pour la fixation murale de l'opérateur. 4 vis M8 x 60 (suivant l'épaisseur du portail) pour la fixation de la patte d'attache antérieure du bras articulé au vantail.
Prévoir l'emplacement du coffret électronique du côté où arrive le secteur.

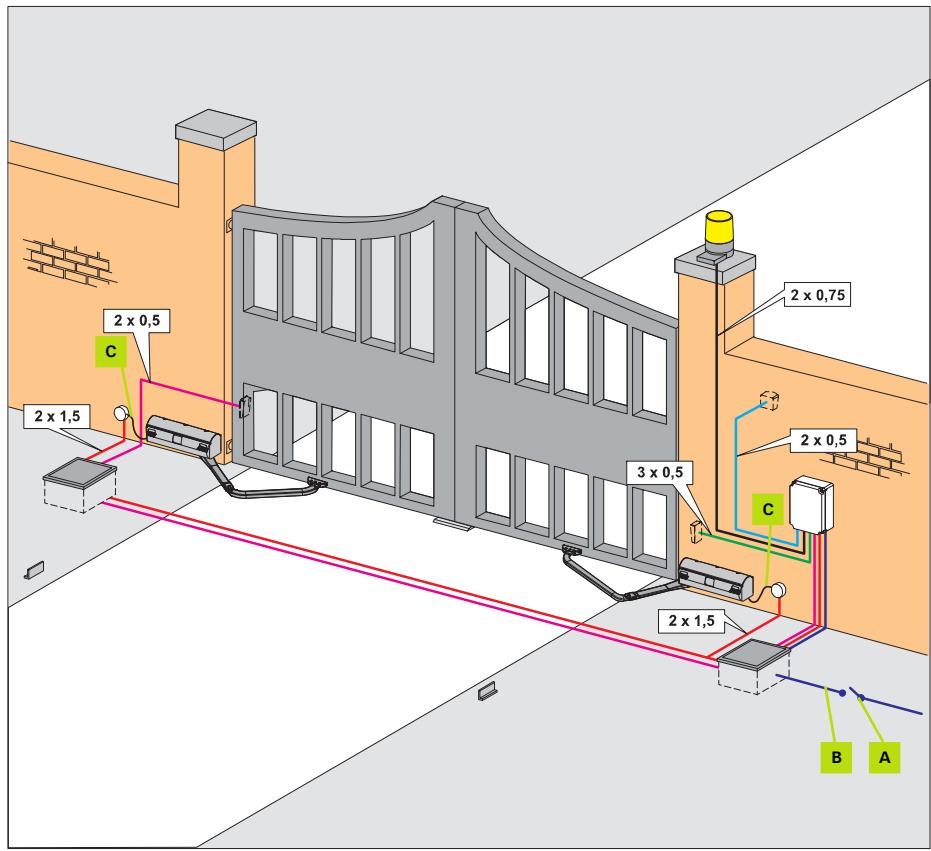

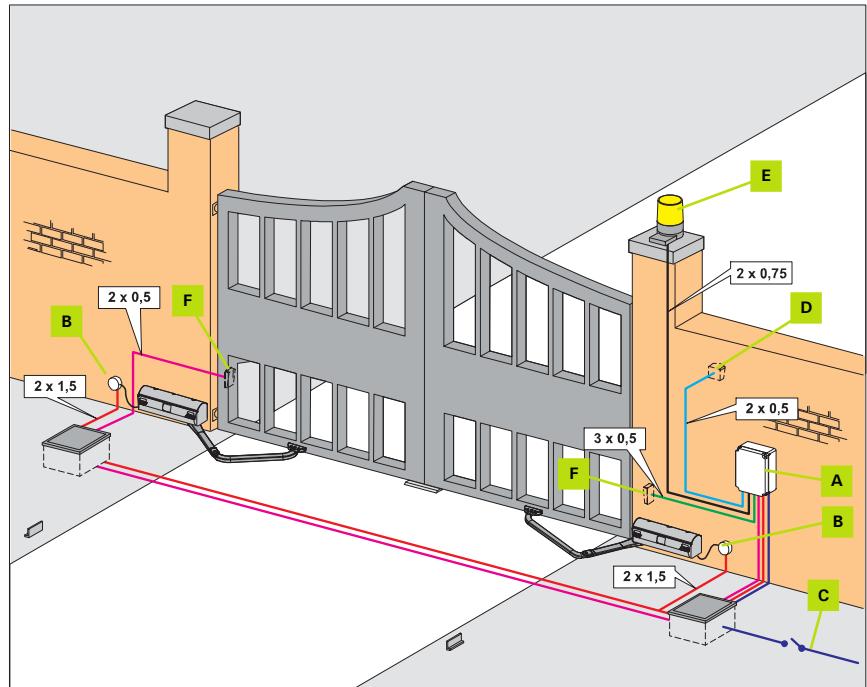

SCHEMA De cablage pour portails a battants
A) Interrupteur
magnétothermique
différentiel
B) 3 × 1,5(2 + 1) pour 230Vca. C) CÂBLE MOTEUR
3.3 Procedure de montage
Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.
Ensuite, procédez de la même manière pour le côté droit.
3.3.1 Implantation opérateurs
A B
A) Opérateurs gauche B) Opérateurs droit

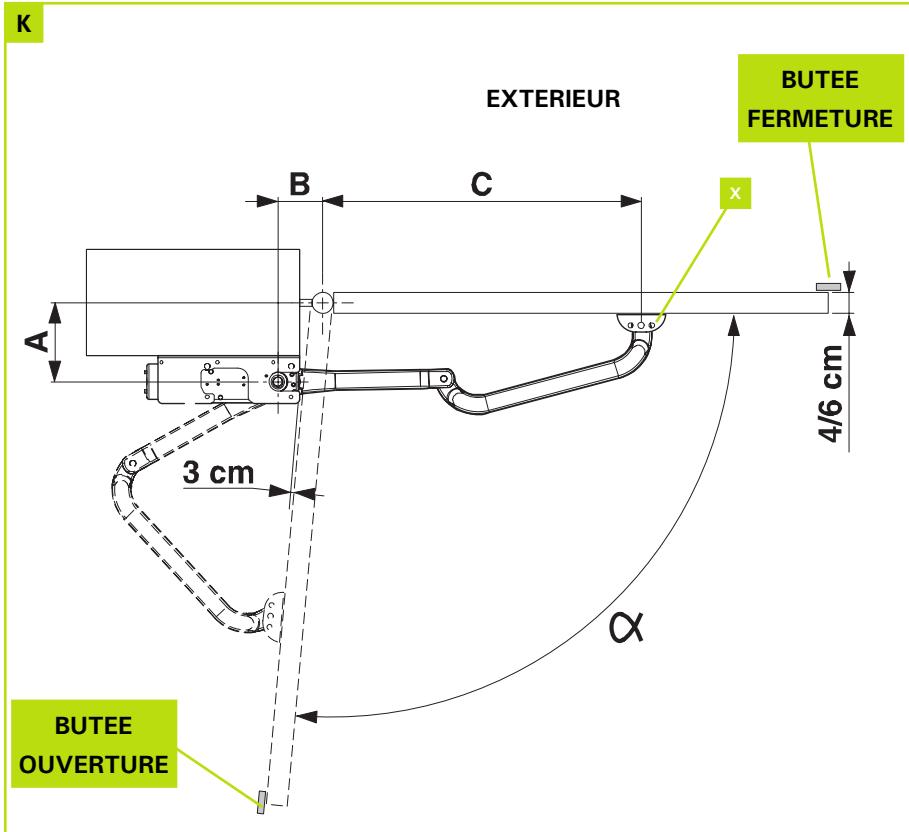

Positionnement standard pour l'ouverture vers l'interieur
Déterminer la position de montage de l'opérateur en consultant les Fig. K.
Le tableau indique les cotes (en mm) d'installation préconisées.
Ouvrir l'levantail à l'angle désiré contre la butée d'ouverture.
Positionner la platine support à 3 cm du vantail ouvert.
Tracer sa position sur le pilier.
Remarques: Pour des ouvertures, le bras courbe doit être fixe dans le trou marqué par la lettrie X.
| A | B | C (max) | Angle d'ouverture |
| 60÷110 | 110÷130 | 730 | 90° |
| 110÷160 | 110÷130 | 720 | 90° |
| 160÷210 | 110÷130 | 710 | 90° |
| 210÷260 | 110÷130 | 700 | 90° |
| 260÷310 | 110÷130 | 690 | 90° |
| 310÷360 | 110÷130 | 670 | 90° |
| 60÷110 | 190÷210 | 650 | 120° |
| 110÷160 | 230÷250 | 600 | 120° |
| 160÷210 | 290÷310 | 540 | 120° |
| 210÷260 | 310÷330 | 510 | 120° |

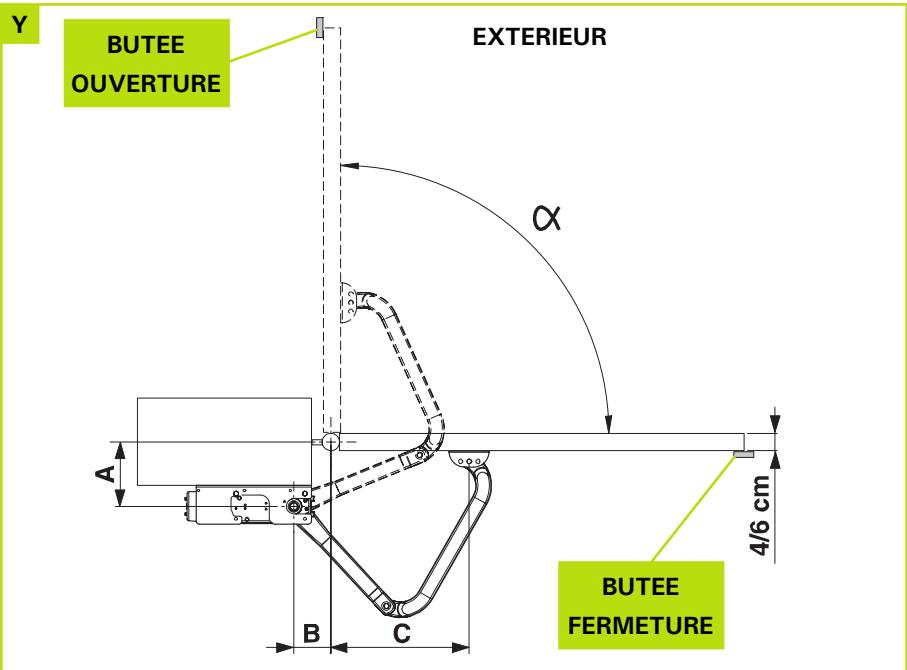

Positionnement particularite pour l'ouverture vers l'exterieur

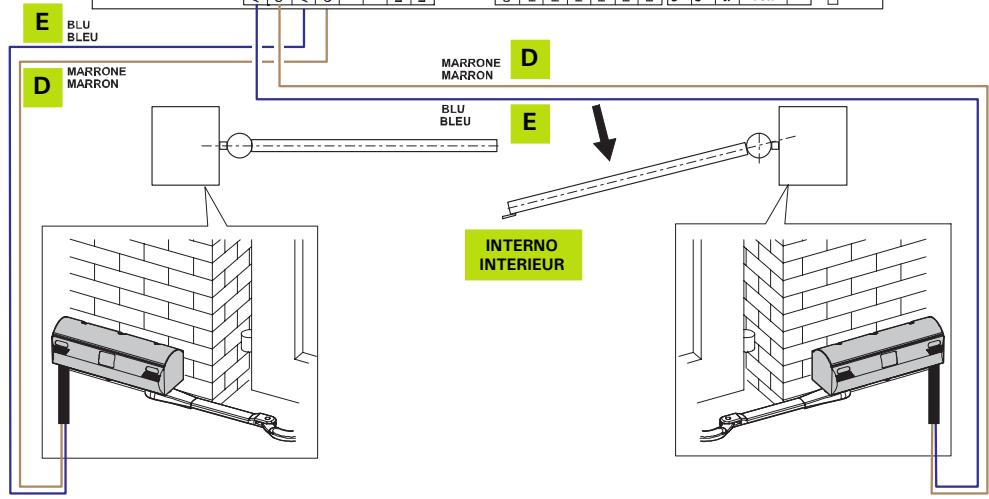

Remarques: inverser les fils marrons et bleus des 2 moteurs par rapport au branchement standard.
Ne pas installer de jeu de cellules à l'extérieur sur le pilier, le mettre au-delà du vantail ouvert.
Déterminer la position de montage de l'opérateur en consultant les Fig. Y.
Le tableau indique les cotes (en mm) d'installation préconisées.
| A | B | C (max) | Angle d'ouverture |
| 60 ÷ 110 | 110 ÷ 130 | 430 | 90° |
| 110 ÷ 160 | 110 ÷ 130 | 380 | 90° |
| 160 ÷ 210 | 110 ÷ 130 | 330 | 90° |
| 210 ÷ 260 | 110 ÷ 130 | 280 | 90° |
| 260 ÷ 310 | 110 ÷ 130 | 240 | 90° |

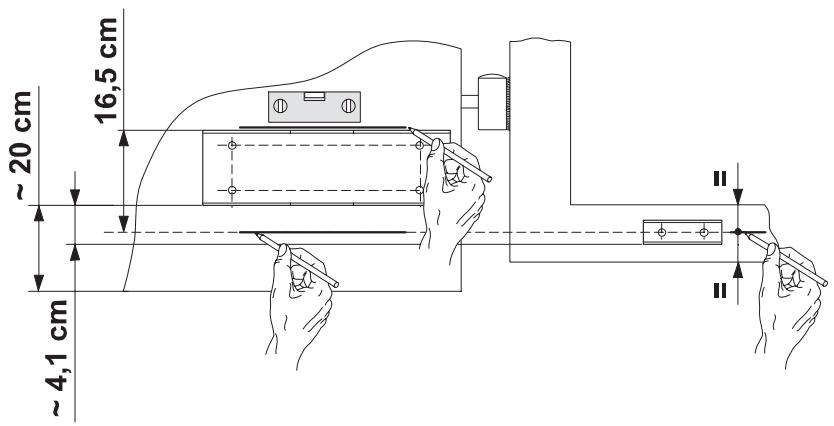

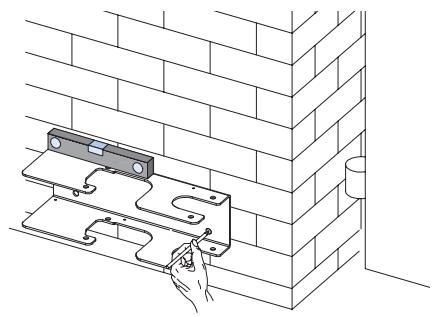

Positionnement de la platine support
Commencer par le côté gauche (vu de l'intérieur).
Respecter la chronologie des étapes de montage.
Faire toutes les opérations, portail fermé.
A) Après avoir défini le sens d'ouverture du portail en se référant à la fig. K ou Y, tracer l'axe au milieu de la travéesé et le reporter sur le pilier. Tracer le haut de la platine support comme indiqué sur la fig. D. B) Démonter la platine support du opérateurs. C) Après avoir déterminé la position de la platine support, tracer les contours de la patte et l'axe des 4 trous.
Vérifier avec un niveau l'horizontalité.

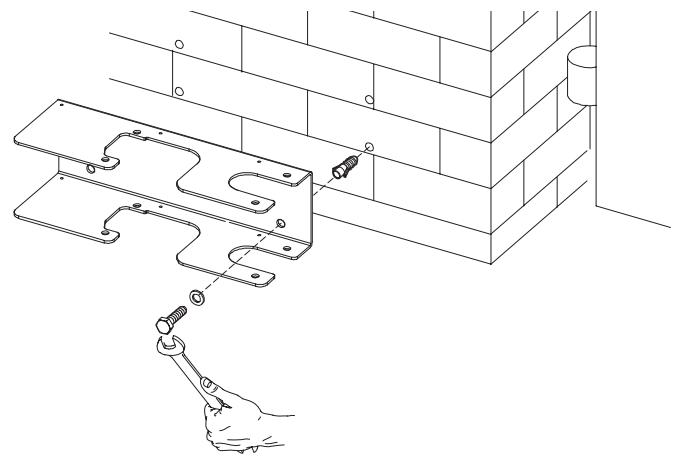

3.3.3 Montage de la platine support
Percer les 4 trous tracés à la position déterminée avec un foret béton.
Fixer la platine de support avec 4 vis M8x60 et leurs rondelles ainsi que 4 chevilles métalliques M8x60 (non fournies) dans l'axe des trous.

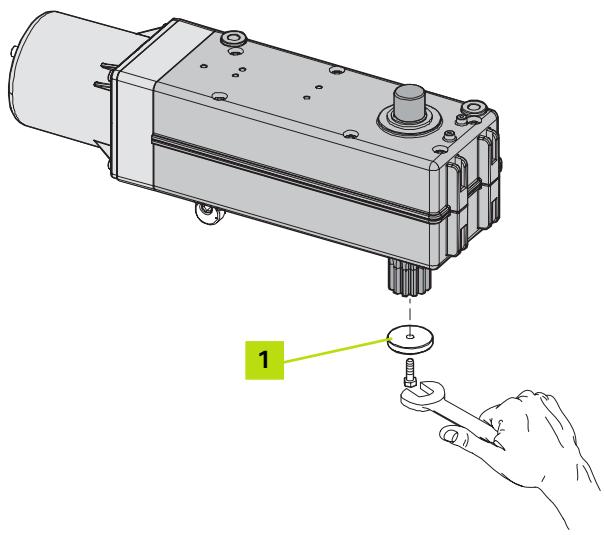

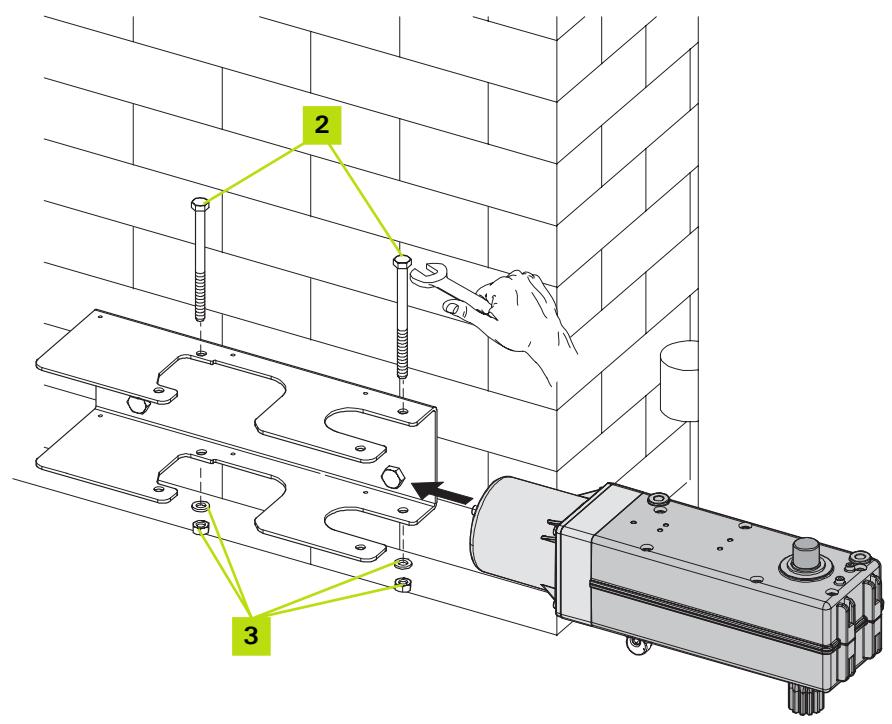

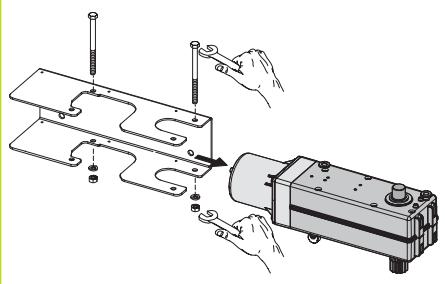

3.3.4 Montage du opérateurs
Enlever la rondelle (1) présente sur l'arbre de l'opérateur.
Insérer l'opérateur dans la platine de support et le fixer avec deux vis (2), les écrous correspondants (3) et les rondelles élastiques fournis.
L'arbre de transmission doit toujours être tourné vers le bas.

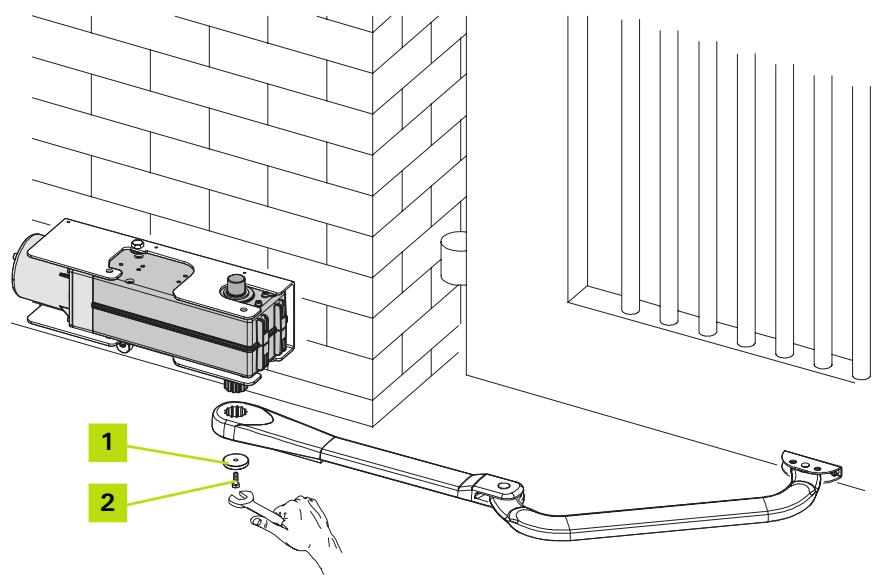

3.3.5 Montage du BRAS articulé
Insérer le levier droit du bras articulé dans l'arbre du opérateur et le serrer avec la vis (2) et la rondelle (1) fournie.
Avant de procéder au montage de la patte d'attache antérieure, déverrouiller l'opérateur avec la clé fournie, comme on l'indique sur le dessin.

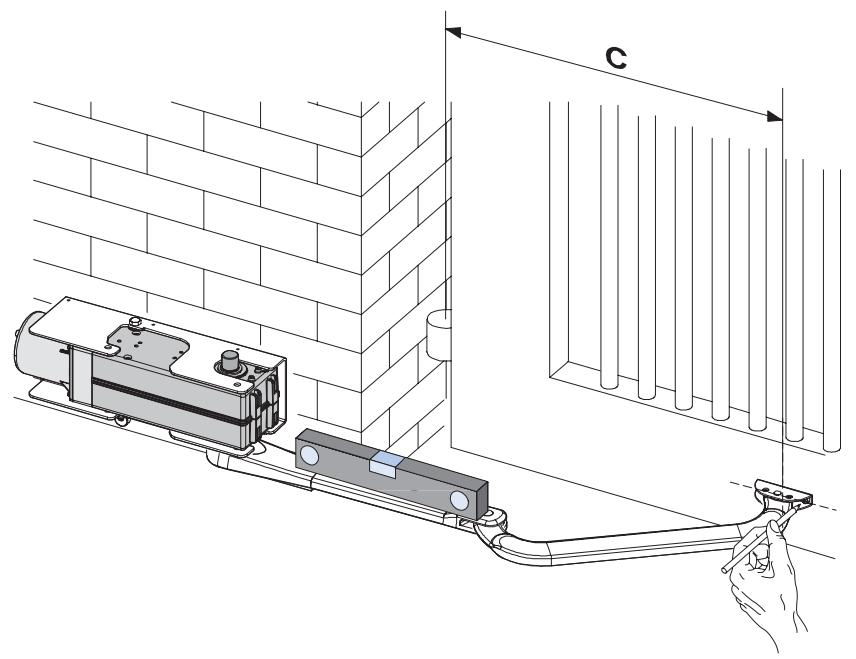

3.3.6 Positionnement de la PATTE d'attache antérieure sur le vantail
Déterminer la position de fixation de la patte d'attache antérieure sur le vantaill en respectant la cote "C" préalablement définie (paragraphe 3.3.1).
Vérifier la parfaite horizontalité du bras et du raccord.
Positionner la patte d'attache antérieure contre la traverse du vantail, en vérifiant la parfaite horizontalité.
Tracer, au niveau de l'axe de renforcement, les contours et les 2 trous de fixation de la patte d'attache antérieure sur le vantail.

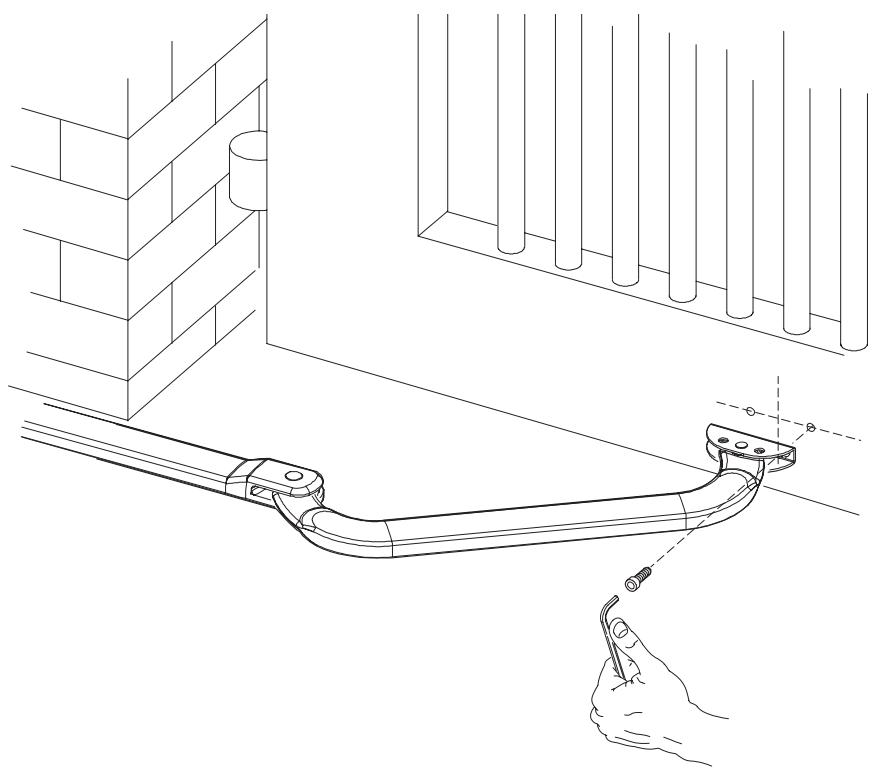

3.3.7 Fixation de la PATTE d'attache antérieure sur le vantail
Percer les 2 trous tracés à l'endroit indiqué avec un foret à métaux.
Fixer la patte d'attache antérieure sur levantail, en suivant le trace, avec 2 vis M8 x 60 et leurs rondelles (non fournies).

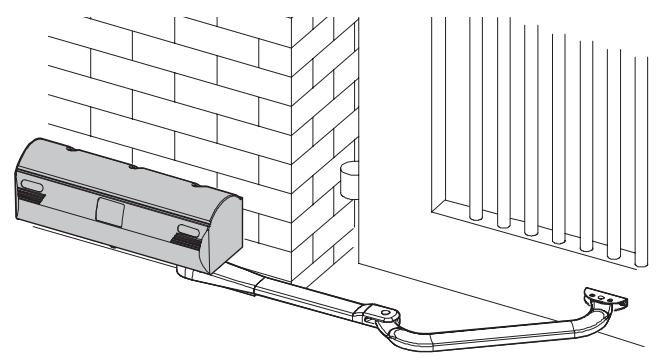

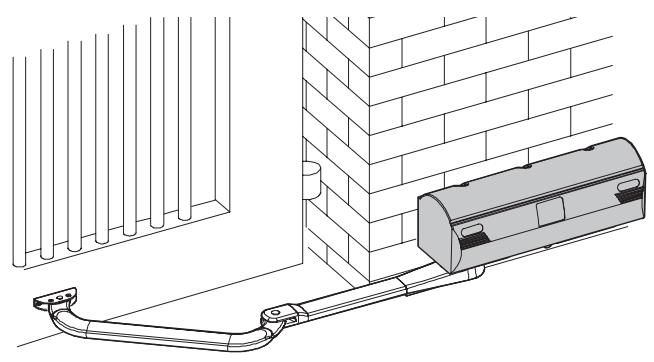

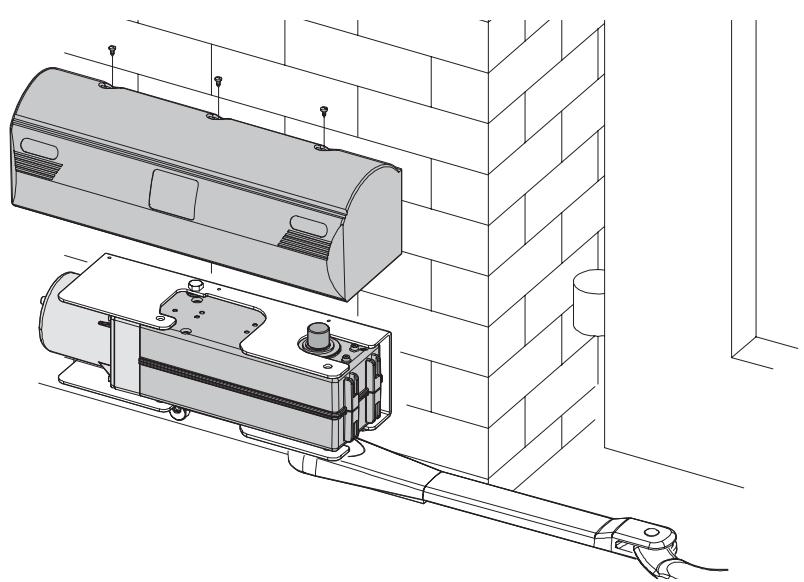

3.3.8 Montage du CARTER de protection
Applique le carter de protection sur l'opérateur et le fixe avec les vis fournies.
Procédure de la même façon pour l'installation de l'opérateur droit.
Au bout de l'installation des deux opérateurs, vérifier manuellement que le portail est libre de s'ouvrir complètement en s'arrêtant sur les butées mécaniques de fin de course et que le mouvement du vantail est régulier et sans frottements.

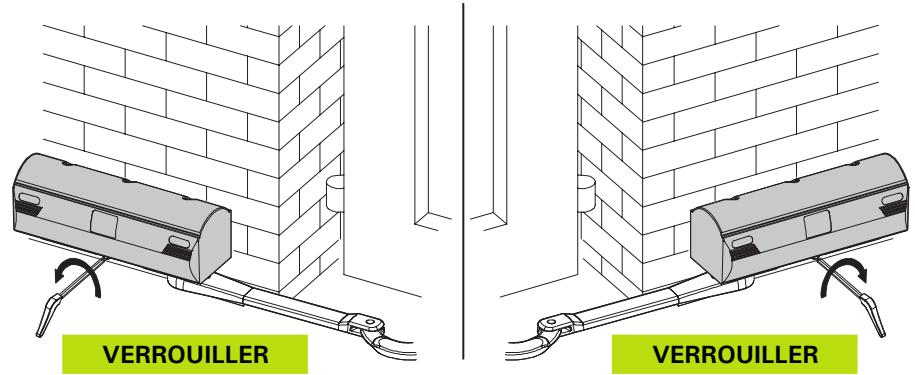

3.3.9 Verrouillage opérateurs
Bloquer à nouveau l'opérateur.

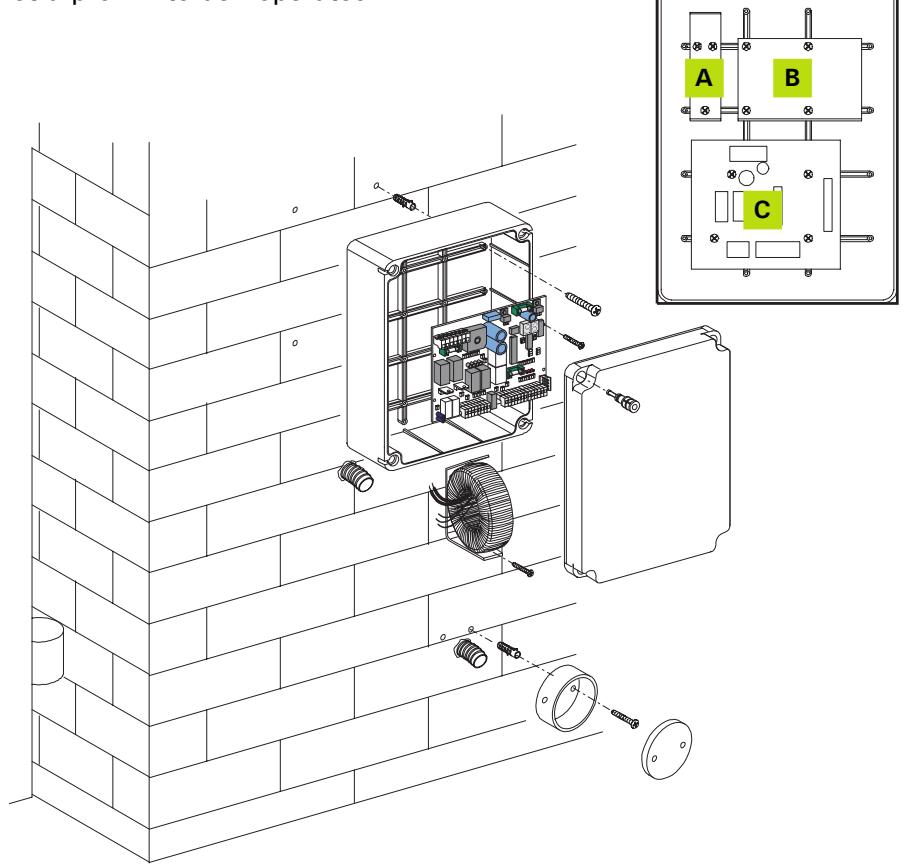

3.4 Installation de l'armoire électrique
Pour la fixation des différents composants à l'intérieur du boîtier étanche, procéder comme suit:
1- Fixer le support pour le transformateur toroidal dans la position (A) avec 3 vis autotaraudeuses 4,2× 13 (fournies) en positionnant, entre le support du transformateur et les guides du boîtier étanche, les entretoises fournies. 2- Fixer le transformateur au support avec 2 colliers (fournis). 3- Si l'on a prévu l'utilisation des batteries tampon (en option), fixer le support correspondant dans la position (B) avec 4 vis autotaraudeuses Ø3,5x9,5 fournies, en vissant les vis dans les trous de croissement des guides du boîtier. 4- Positionner les batteries sur le support et les fixer avec des colliers en plastique. 5- Fixer la centrale dans la position (C) avec les 4 vis autotaraudeuses 4,2× 13 fournies, en positionnant les entretoises fournies entre la centrale et les guides du boîtier.
Monter, avec 4 tasseaux en plastique 6 et les vis de fixation correspondantes (non fournies), le boîtier de l'armoire (à laquelle on connectera tous les accessoires et générateurs d'impulsion) sur le côté du portail par lequel arrive le courant 230V (qui devra être connecté au transformateur toroidal pour le transformer à 24V)
et à proximité de l'opérateur.
Amener les câbles électriques dans la partie inférieure du caisson en utilisant des gaines rigides et/ou flexibles ainsi que des raccords spécifiques.
Veiller à laisser les câbles à l'intérieur du boîtier suffisamment longs pour la réalisation des câblages.
Fixer deux boîtes de dérivation (non fournies) étanches (IP 55), une par opérateur, pour pouvoir les câbler.
Utiliser les barrettes de câblage à 12 bornes (non fournies).
Siliconer les entrées du câble de l'opérateur.
Remarque: pour un fonctionnement correct de l'installation, la longueur maximale des câbles d'alimentation entre la centrale et les moteurs ne doit pas être supérieure à 10m
Tenir d'abord compte du montage des boîtes de dérivation.

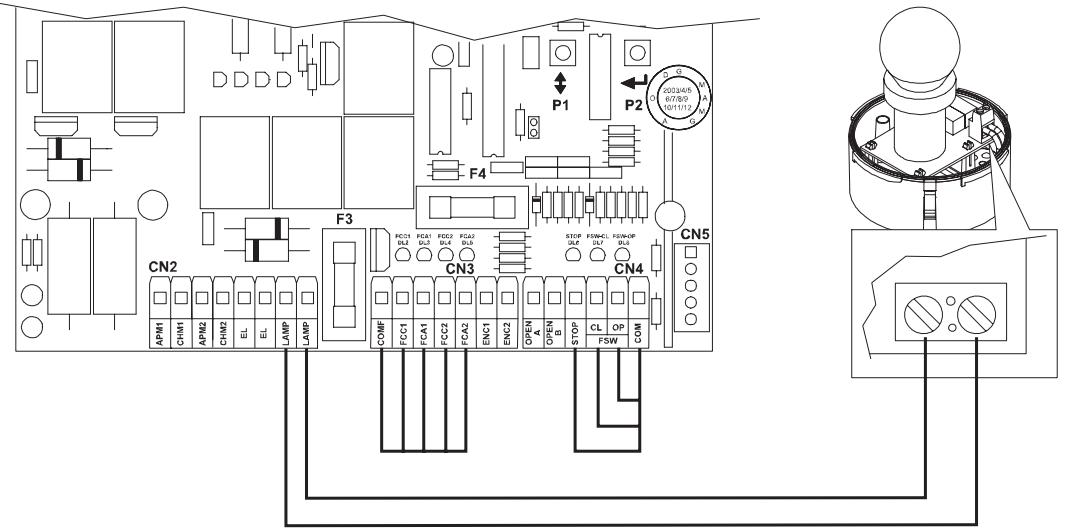

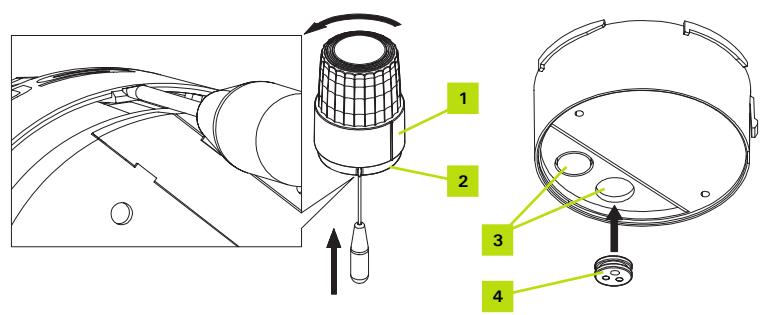

A Choisissez la position du dispositif lumineux de signalisation à proximité du portail et de manière à ce qu'il soit facilement visible ; on peut le fixer sur une surface horizontale (en utilisant les trous de fixation (X)) ainsi que sur une surface verticale (en réalisant deux trous aux endroits (Y) avec une perceuse). B Avec un tournevis, défoncez le trou (1) de passage des câbles sur le fond de la lampe clignotante. C Tracez les points à percer en vous servant du support comme référence et en veillant à ce que le trou sur le fond corresponde à la sortie des câbles. D Réalisez les trous aux endroits fixés avec un foret à béton de 5 mm et y introduisez les chevilles de 5 mm. E Fixez le support avec les vis spécifiques (2). F Dévissez la calotte (4) de sa base (5) avec un tournevis d'après la figure et tournez simultanément la calotte (4) en sens inverse horaire. G Fixez la base de la calotte (5) au support de la lampe clignotante (6) avec les deux vis fournies (3). H Positionnez le support de l'antenne (7).
Positionner la calotte (4) sur sa base (5) et la tourner légèrement en sens inverse horaire jusqu'à ce qu'elle pénétre dans son logement. Ensuite, la tourner en sens horaire jusqu'au blocage complet. N. B. : sur la base de la calotte se trouve une languette de blocage (8) qu'il faut accoupler à l'encastrement (9) de la calotte (4).
Pour la connexion électrique, consulter le paragraphe 5.4.

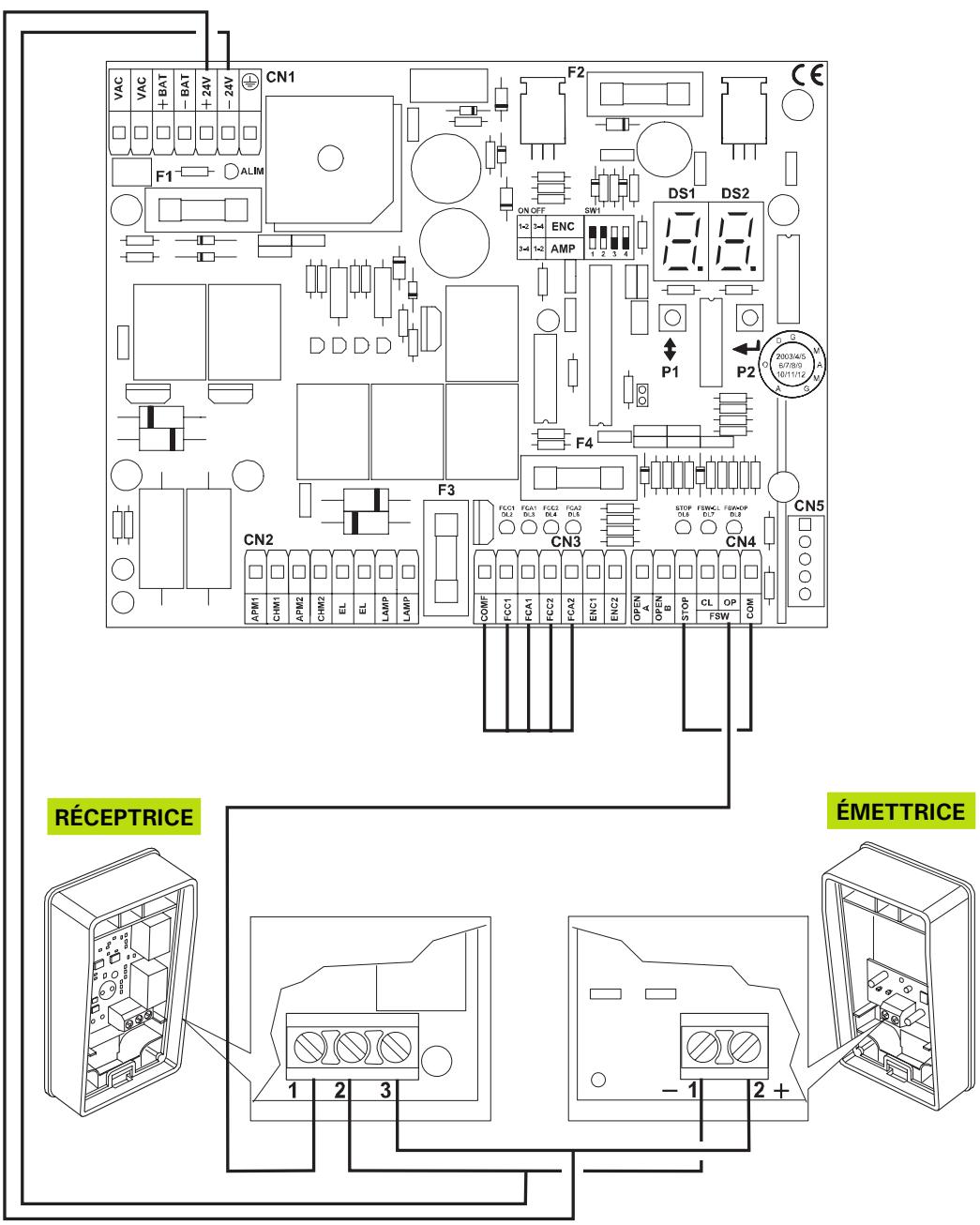

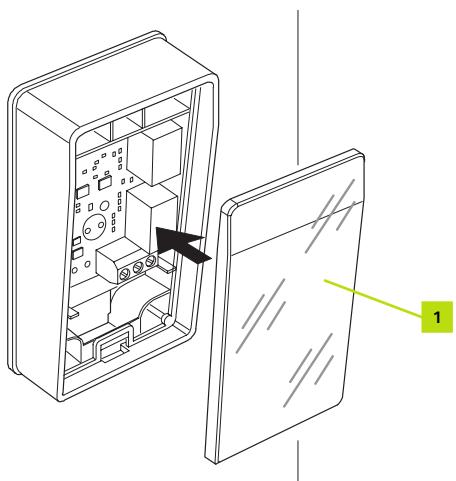

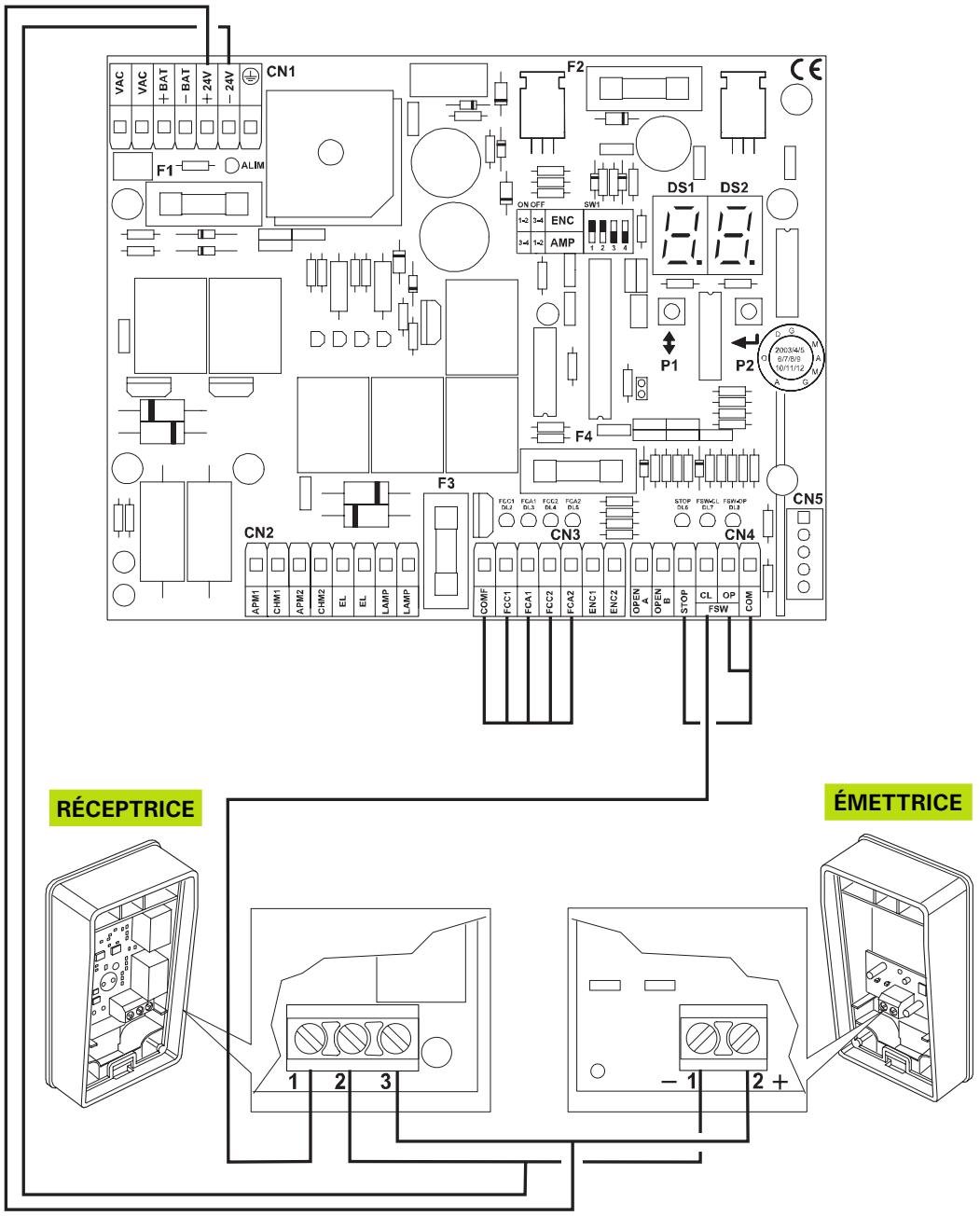

4.2 Installation des photocellules
Choisir la position des deux éléments qui composent la photocellule (TX et RX) en respectant les prescriptions suivantes:
- Les placer à une hauteur de 40-60 cm au-dessus du sol, sur les côtés de la zone à protéger, du côté extérieur (vers la rue) et le plus près possible du bord du portail, c'est-à-dire non au-delà de 15 cm.
- Diriger l'émetteur TX sur le récepteur RX avec une tolérance maximale de.
- Aux deux endroits prévus doit se couvrir une gaine de passage des câbles.
B Démonter la vitre frontale (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. C Positionner la photocellule sur le point d'arrivée de la gaine de passage des câbles, en veillant à ce que le trou sur le fond (2) corresponde à la sortie des câbles du mur ; tracer les points de perçage en se servant du fond comme reference. D Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. E Fixer la photocellule avec les vis (3). F Pour la connexion électrique, consulter le paragraphe 5.4. G Remettre la vitre en place (1) et la fermer par une légère pression. H Répéter les opérations décrites ci-dessus pour la photocellule se trouvant du côté opposé.

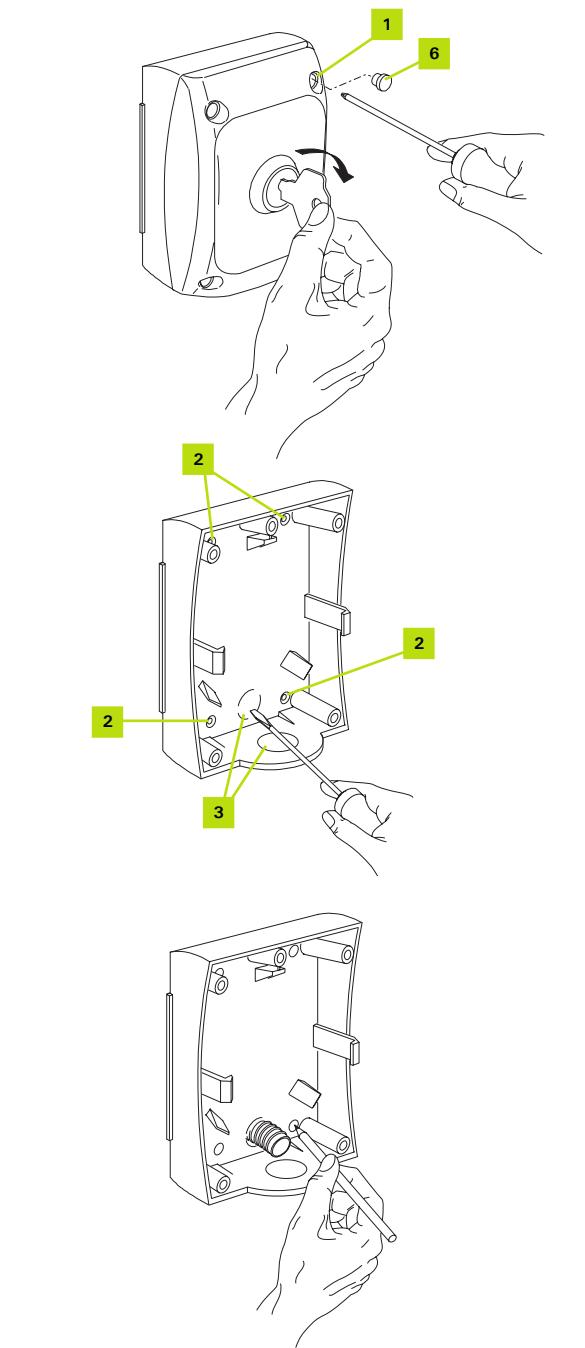

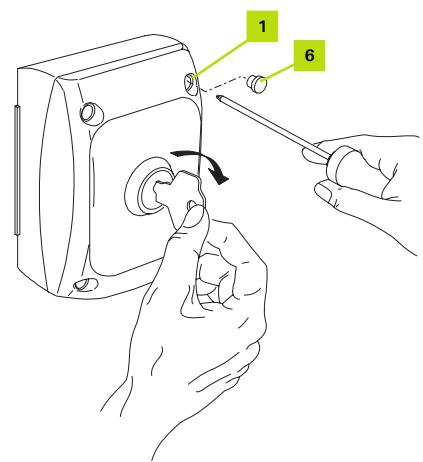

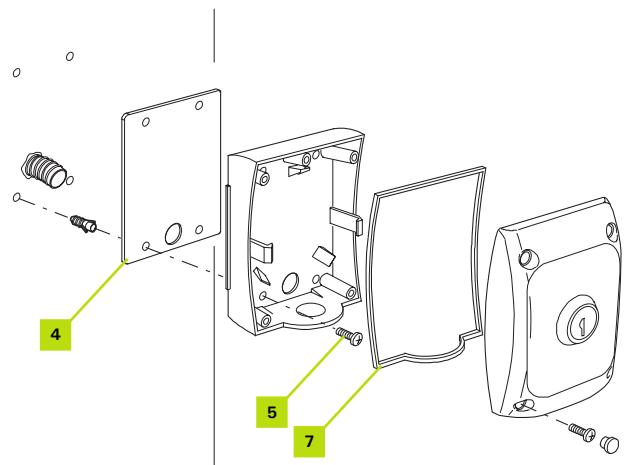

4.3 Installation du selectionur à clé
A Choisir la position du sélecteur afin qu'il se trouve à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, afin qu'il puisse également être utilisé par des personnes d'une taille différente. B Pour séparer le boîtier du couvercle, enlever les bouchons (6), dévisser les vis (1) et tirer légèrement, en tournant la clé en sens inverse. C Déboucher les trous des fixations (2) et le trou de passage des câbles (3) sur le fond du boîtier avec un tournevis. D Tracer les points de perçage en se servant du boîtier comme référence et en veillant à ce que le trou du fond corresponde à la sortie des câbles. E Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. F Positionner l'entretoise (4) entre le mur et le boîtier et le fixer avec les vis (5). G Pour la connexion électrique, consulter le paragraphe 5.4. H Vérifier la présence du joint (7) entre le couvercle et le boîtier.
Pour placer le couvercle sur le boitier, tourner la clé en sens horaire et après l'avoir installé, ramener la clé au centre.
Serrer les vis (1) et remonter les bouchons (6).
5.1 SCHEMA D'implantation
A) Boîtier de la platine électronique B) Boîtes de dérivation (non fournies) C) 3 × 1,5 ~mm^2(2 + T) 230 Vac. D) Sélecteur à clé EN OPTION E) Clignotant F) Cellules infrarouge
1) Pour la pose des câbles électriques, utiliser des gaines rigides et/ou flexibles ajustables.
CARTE électronique
Tension d'alimentation
du transformateur toroidal : 230V-50/60Hz
Tension d'alimentation
de la centrale :
Puissance absorbée:
Charge maxi moteur:
Charge maxi accessoires:
Charge maxi clignotant:
Température d'utilisation:
Fusibles de protection:
Logiques de fonctionnement : Automatique /
24V-50/60Hz
3 W
70Wx2
24 Vdc 500mA
24 Vdc 15W max.
-20/ +55°C
Automatique pas à pas /
Semi-automatique /
Semi-automatique
pas à pas / collectif.
Temps d'ouverture/fermeture:
Temps de pause:
Force de poussée:
transformateur toroidal 230V : prim. 230V / . 22V / 120VA.
En auto-apprentissage en phase de programmation
En auto-apprentissage en phase de programmation
Quatre niveaux réglables sur l'afficheur
Fusibles
F1: T10A 250V (protection alimentation 24 V). F2: T0.63A 250V (protection alimentation accessoires). F3: R0.63A 250V (sortie lampe clignotante). F4: R3.15A 250V (sortie électroserrure).
Description des BORNES
BORNIER CN1
VCA-VCA : alimentation 22V +BAT-BAT : alimentation batteries tampon (en option). +24V-24V : alimentation accessoires : Connexion à la terre.
BORNIER CN2
APM1-CHM1: Sortie moteur 1
APM2-CHM2: Sortie moteur 2
ELS-ELS: Sortie alimentation électroserrure (en option)
LAMP-LAMP: Sortie lampe clignotante 24 Vcc BORNIER CN3
COMF-FCC1: Fin de course en fermeture moteur 1
COMF-FCA1: Fin de course en ouverture moteur 1
COMF-FCC2: Fin de course en fermeture moteur 2
COMF-FCA2: Fin de course en ouverture moteur 2
ENC1: Encodeur moteur 1 (si présent)
ENC2: Encodeur moteur 2 (s'il est présent)
BORNIER CN4
COM-OPEN A: Entrée commande d'ouverture totale.
COM-OPEN B: Entrée commande d'ouverture partielle.
COM-STOP: Entrée commande du blocage d'urgence (en option).
COM-FSW CL: Entrée cellule de sécurité en fermeture.
COM-FSW OP: Entrée cellule de sécurité en ouverture.
BORNIER CN5
Connecteur à 5 bornes pour le récepteur embrochable 433 MHz
DIP-SWITCH
SW1: Permet de sélectionner le fonctionnement ampèremétrique ou le fonctionnement avec Encodeur (en option).
DS1-DS2 Afficheur de programmation.
P1-P2 Touches de programmation.
Allumee
ALIM: Alimentation par l'intermédiaire du transformateur toroidal
FCC 1: Fin de course en fermeture moteur 1 pas engagé.
FCA 1: Fin de course en ouverture moteur 1 pas engagé.
FCC 2: Fin de course en fermeture moteur 2 pas engagé.
FCA 2: Fin de course en ouverture moteur 2 pas engagé.
STOP: Commande de stop pas active.
FSW-CL: Sécurité cellule en fermeture pas engagée.
FSW-OP: Sécurité cellule en ouverture pas engagée.
Eteinte
Coupure de courant.
Fin de course en fermeture moteur 1 engagé.
Fin de course en ouverture moteur 1 engagé.
Fin de course en fermeture moteur 2 engagé.
Fin de course en ouverture moteur 2 engagé.
Commande de stop active.
Sécurité cellule en fermeture engagée.
Sécurité cellule en ouverture engagée.
En caractères gras, on indique les LEDs lorsque le portail est fermé, la centrale alimentée et les deux fins de course installés.
Si les fins de course ne sont pas utilisées, pointrer les contacts respectifs, les LEDs FCC1 - FCA1 - FCC2 - FCA2 doivent être allumées.
Si aucun dispositif de STOP n'a été installé, pontez l'entrée, la LED STOP doit être allumée.
5.2.3 Branchement de l'alimentation
Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisation.

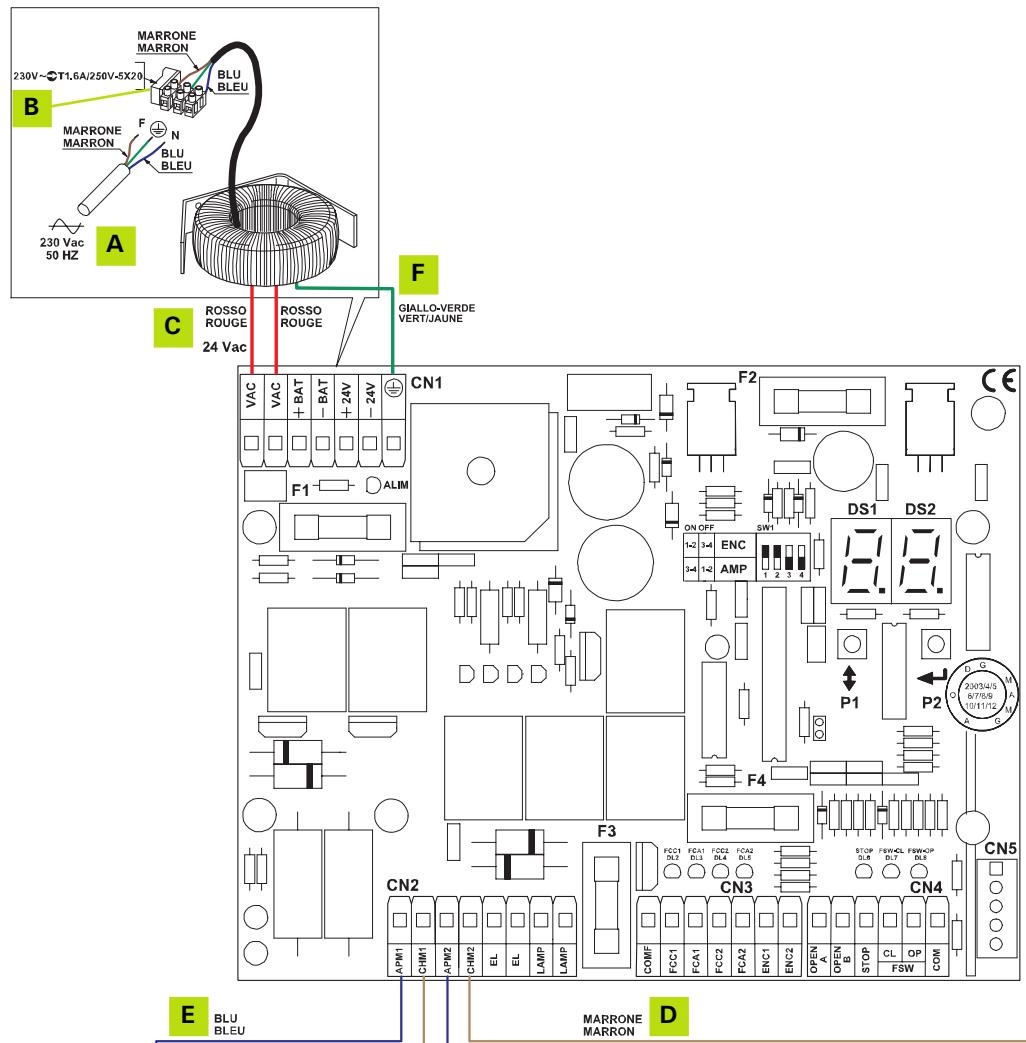

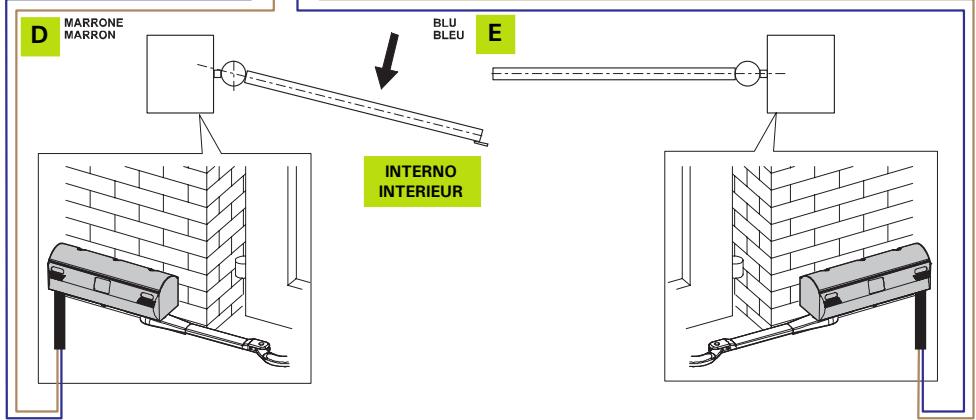

1ER Cas : le vantail de GAUCHE s'ouvre le premier vers l'interieur
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison. Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 × 1,5mm^2 de la maison au pilier (Normes EDF) B) La borne avec le fusible, introduite dans le boîtier, sert à connecter l'alimentation de réseau 230 V~ et l'enroulement primaire du transformateur toroïdal. Pour la connexion, respecter les indications de la figure C) Alimentation 24 Vcc en provenance du transformateur toroïdal. D) MARRON E) BLEU F) VERT/JAUNE

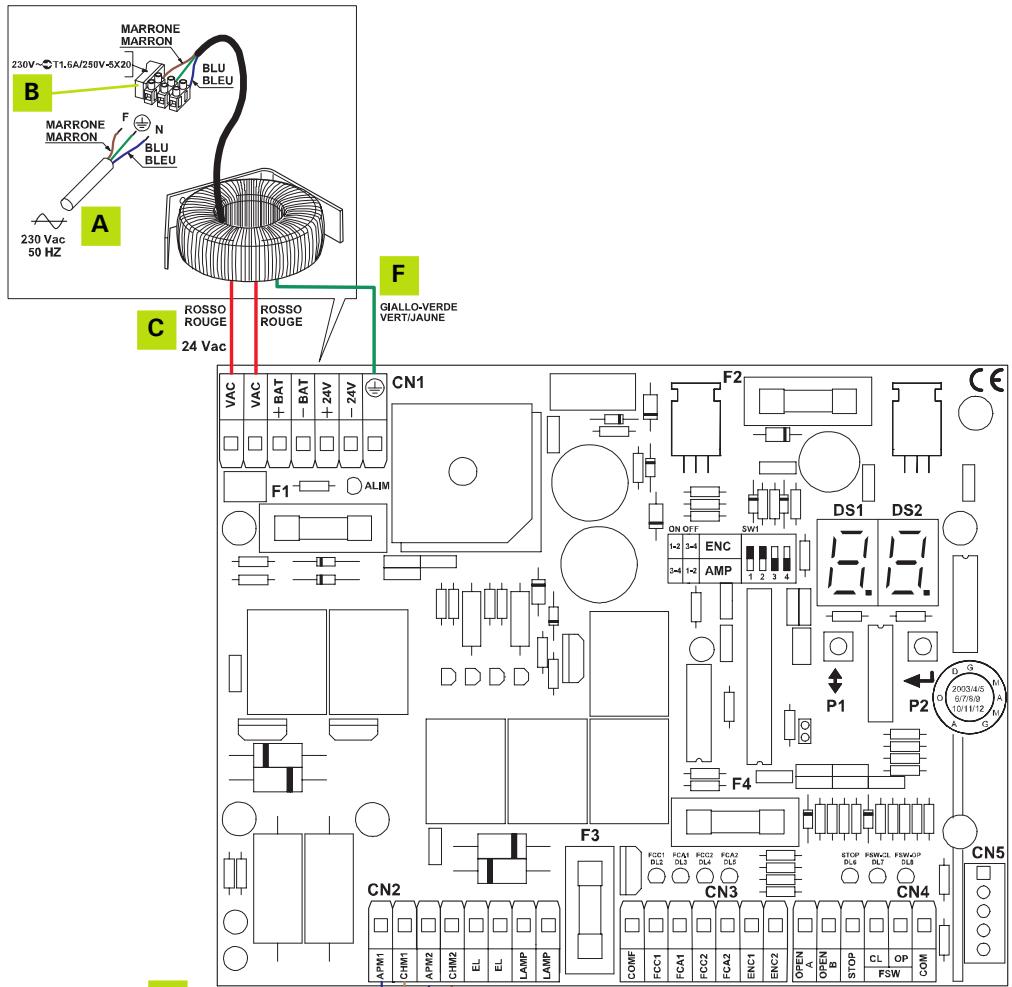

2ÈME Cas : le vantail de DROITE s'ouvre le premier vers l'interieur
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison. Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 × 1,5mm^2 de la maison au pilier (Normes EDF) B) La borne avec le fusible, introduite dans le boîtier, sert à connecter l'alimentation de réseau 230V et l'enroulement primaire du transformateur toroidal. Pour la connexion, respecter les indications de la figure C) Alimentation 24 Vcc en provenance du transformateur toroïdal. D) MARRON E) BLEU F) VERT/JAUNE

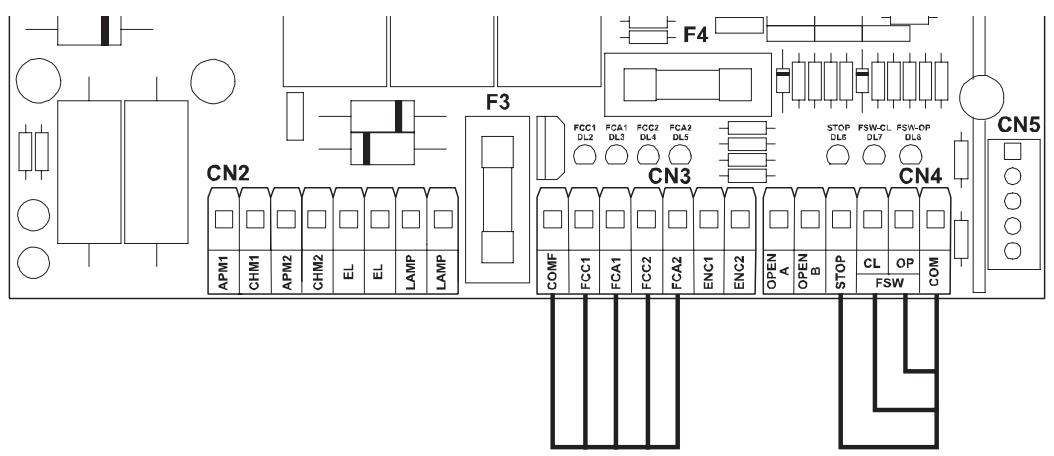

Bornier J1 branchement sans cellule
Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.
5.4.2 Selecteur a CLE
A) Démonter les bouchons (1) et dévisser les vis (2). B) Tourner la clé en sens horaire. C) Enlever le couvercle (3).

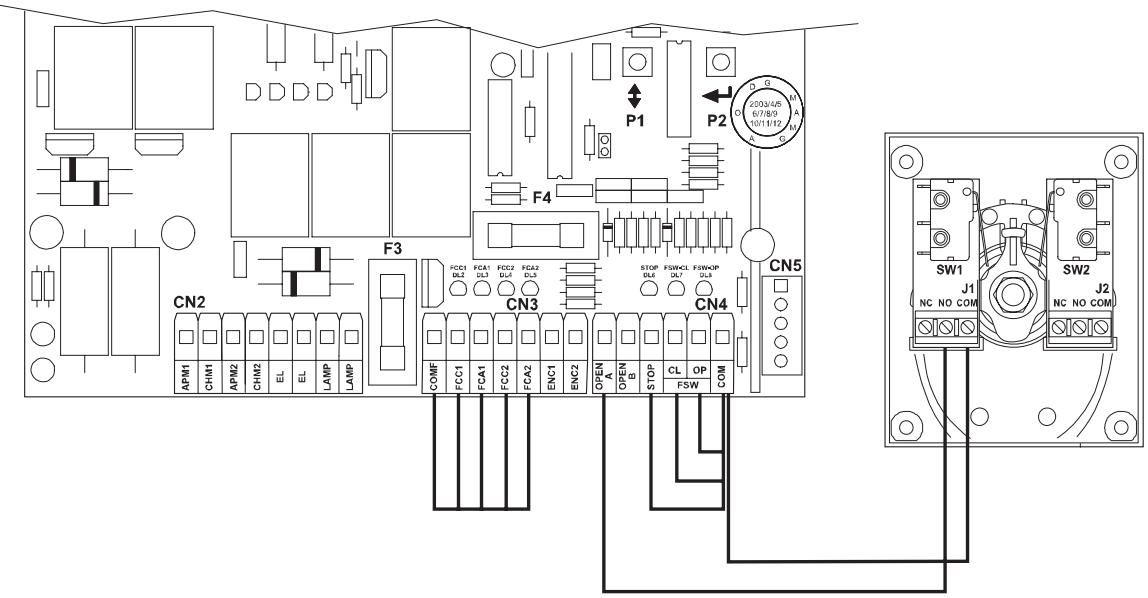

Branchements pour l'ouverture des 2 vantaux sur le bornier J1
Utiliser du câble de 0,75mm² ou du câble téléphone
Étanchéiser les entrées de câbles avec du joint silicone.

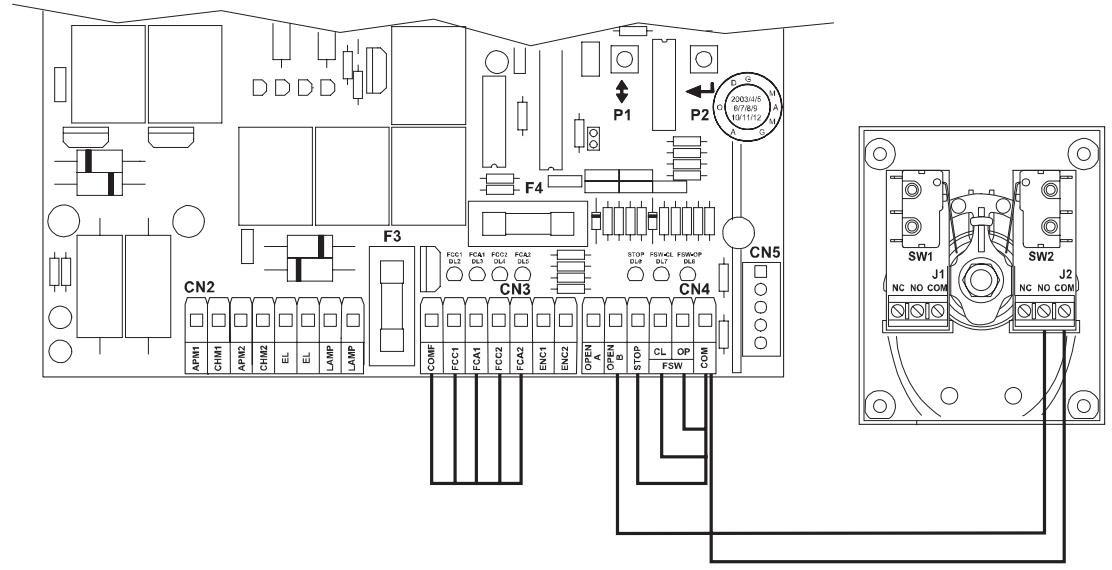

Branchements pour l'ouverture accès piéton, 1 vantail sur le bornier J1
Utiliser du câble de 0,75mm² ou du câble téléphoné
Étanchéiser les entrées de câbles avec du joint silicone.
5.4.2 Dispositif lumineux de signalisation
A) Démonter la calotte (1) de sa base (2) avec un tournevis d'après la figure et tourner simultanément la calotte (1) en sens inverse horaire. B) Libérer un trou pré-cassé (3) sur la base de la calotte (2) ainsi que les trous du passé-câble (4).
Le passé-câble est disposé pour le passage des fils uniquement, il est impossible d'y faire passer tout le câble.
C) Positionner le passé-câble dans le trou libéré. D) Connecter le câble (de 0,75 mm²) aux bornes de la carte de la lampe d'après la Figure.
Il n'est pas nécessaire de respecter la polarité sur la borne.
5.4.3 Photocellules
A) Démonter la façade (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. B) Connecter les câbles électriques dans les bornes spécifiques d'après la Figure.
Connexion d'une PAIRE de photocellules en fermeture
Utiliser du câble de 0,75mm² ou du câble téléphone
Étanchéiser les entrées de câbles avec du joint silicone.
Connexion de deux PAIRES de photocellules en ouverture
Utiliser du câble de 0,75mm² ou du câble téléphone.
Étanchéiser les entrées de câbles avec du joint silicone.
La deuxième série de photocellules (en option), pour garantir la sécurité en ouverture, doit être positionnée à l'intérieur, au-delà des vantaux ouverts.
Ne pas oublier que la première série de photocellules doit toujours être montée d'après les descriptions de la page précédente (CONNEXION D'UNE PAIRE DE PHOTOSCELLULES EN FERMETURE).

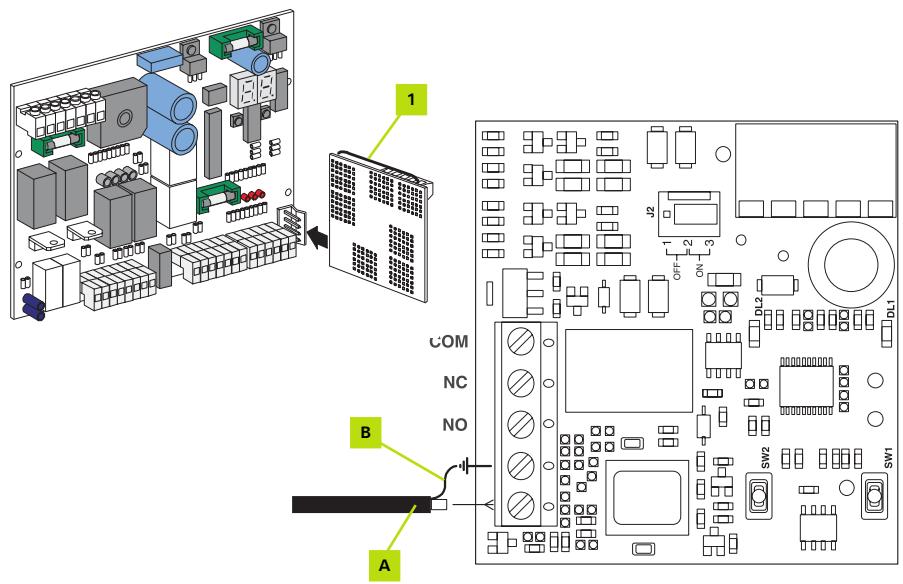

Branchement du cable coaxial de l'antenne exterieure
Démonter l'antenne fournie (1) et réaliser les connexions suivantes :
A) Câble coaxial de l'antenne B) Tresse de masse

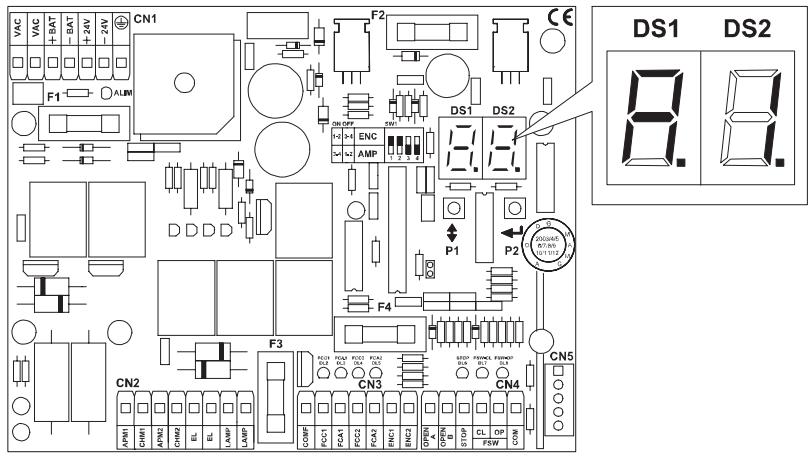

5.5 Programmation
La centrale est dotée d'un afficheur pratique (DS1-DS2) pour l'affichage des paramètres de fonctionnement et pour leur programmation.
En outre, durant le fonctionnement normal, il affiche constamment l'état du portail.
Durant l'affichage et la programmation des paramètres de fonctionnement, l'afficheur indique à gauche (DS1) le paramètre sélectionné et à droite (DS2) la valeur sélectionnée.
La figure montre l'exemple d'affichage du paramètre "A" à la valeur "2".
Durant le fonctionnement normal, l'afficheur affiche l'état du portail.
On indique ci-après les valeurs affichées et l'état correspondant du portail:
PORTAIL EU REPAS
PORTAIL EN OUVERTURE
PORTAIL OUVERT EN PAUSE (UNIQUEMENT AVEC REFERMETURE AUTOMATIQUE)
PORTAIL EN FERMETURE
5.5.1 Fonctionnement avec encodeur ou ampérométrique (en OPTION)
La centrale dispose de 4 DIP-SWITCHES qui permettent de sélectionner le fonctionnement ampérométrique ou le fonctionnement avec un Encodeur.
Le fonctionnement avec un encodeur garantit une plus grande sécurité dans la détection des obstacles et une plus grande répétition du point de ralentissement.
Note bien : le fonctionnement avec un encodeur exige des butées mécaniques, ou des fins de course, tant en ouverture qu'en fermeture.
Pour sélectionner le fonctionnement avec un encodeur, positionner les DIP-SWITCH 1 et 2 sur ON et les DIP-SWITCH 3 et 4 sur OFF (Fig. A).
Pour sélectionner le fonctionnement ampérométrique, positionner les DIP-SWITCH 1 et 2 sur OFF et les DIP-SWITCH 3 et 4 sur ON (Fig. B).
ATTENTION: pour une procédure de programmation correcte de la centrale, effectuer cette opération avant la phase de programmation de la centrale car elle en modifie radicalement le fonctionnement.
ATTENTION: dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.
| ON OFF SW1 | ||
| 1-2 | 3-4 | ENC |
| 3-4 | 1-2 | AMP |
| ON OFF SW1 | ||
| 1-2 | 3-4 | ENC |
| 3-4 | 1-2 | AMP |
5.5.2 Réglage des paramètres de fonctionnement
Nota Bene: Avant de commencer la phase de réglage des paramètres de fonctionnement, sélectionner le type de fonctionnement de la centrale, avec ou sans encodeur (voir paragraphe 5.5.1).
Pour accéder au réglage des paramètres de fonctionnement, suivre les indications suivantes:
1- Après avoir réalisé les connexions nécessaires, alimenter l'installation et vérifier que toutes les leds de signalisation se trouvent dans la situation indiquée au paragraphe 5.2.2. 2- L'afficheur affichera la valeur "--". 3- Appuyer en le maintenant enfoncé le bouton-poussoir P2 jusqu'à l'affichage du nom et de la valeur du premier paramètre. 4- Pour modifier la valeur du paramètre, appuyer sur la touche P1. 5- Pour passer au paramètre suivant, appuyer sur la touche P2. 6- Au bout de 60 secondes, sans appuyer sur aucune touche, la centrale sort de la modalité de réglage. On peut sortir manuellement de la modalité de réglage en faisant défiler tous les paramètres, au moyen de la touche P2. Quand l'afficheur affiche la valeur “--” on est revenu au fonctionnement normal.
Le tableau suivant récapitule tous les paramètres sélectionnables, les valeurs attribuables et les valeurs par défaut.
| AFFICHEUR | DESCRIPTION |
| Réglage de la sensibilité de l'embrayage électronique | |
| R1 | Force moteur haute (default) |
| R2 | Force moteur moyenne-haute |
| R3 | Force moteur moyenne-basse |
| R4 | Force moteur minimum |
| Retard vantage en fermeture : ce paramètre permet de sélectionner le temps de décalage des deux vantages | |
| b1 | 1,5 secondes de décalage (default) |
| b2 | 3 secondes de décalage |
| b3 | 6 secondes de décalage |
| b4 | 10 secondes de décalage |
| Refermeture Automatique: avec cette fonction, on valide ou invalidate le refereiture automatique du portail | |
| C0 | Déscientie (default) |
| C1 | Activée |
| Fonctionnement de la commande OPEN A: cette fonction déterminée le comportement du bouton-poussoir d'OPEN A (ouverture totale) | |
| d0 | Ouvre/Ferne/Ouvre (default) |
| d1 | Ouvre/Stop/Ferne/Stop |
| Fonction collectif: en activant cette fonction durant la phase d'ouverture du portail, on inhibe la commande de start | |
| E0 | Déscientie (default) |
| E1 | Activée |
| Coupe de Bérier: en validant cette fonction à caque impulsion d'Openle vantage sur lequel est installé l'électroserrure démarre, pendant quelques secondes, avec un mouvement de fermeture. Cela facilité le déclenchement de l'électroserrure | |
| F0 | Déscientie (default) |
| F1 | Activée |
| Lampe de courtoise/clignotant: ce paramètre permet de selectioner le type de sortie des bornes LAMP-LAMP en choississant clignotant ou lampe de courtoise | |
| G0 | Clignotant (default) |
| G1 | Lampe de courtoise (active pendant 90 secondes) |
| Percentage du point de ralentissement:ce paramètre permet de selectioner la longeur du parcours ralenti, en choissistant parmi le deux valeurs préfixée | |
| H0 | 10% de l'ouverture maximum mémorisée (default) |
| H1 | 20% de l'ouverture maximum mémorisée |
| Vitesse durante la phase ralentie: ce paramètre permet de programmer la vitesse du moteurdurant la phase ralentie, en choissistant parmi les deux valeurs | |
| I0 | Élevée (default) |
| I1 | Faible |
| Fonctionnement avec fins de course: ce paramètre permet de selectionner le fonctionnement avec ou sans fins de course | |
| L0 | Fonctionnement sans fins de course (default) |
| L1 | Fonctionnement avec fins de course |
| Nombre de moteur: ce paramètre permet de selectionner le type de portail à un ou deux vantages | |
| N0 | Portail à un vantage, uniquement un moteur connecté (default) |
| N2 | Portail à deux n vantages, deux moteurs connectés |

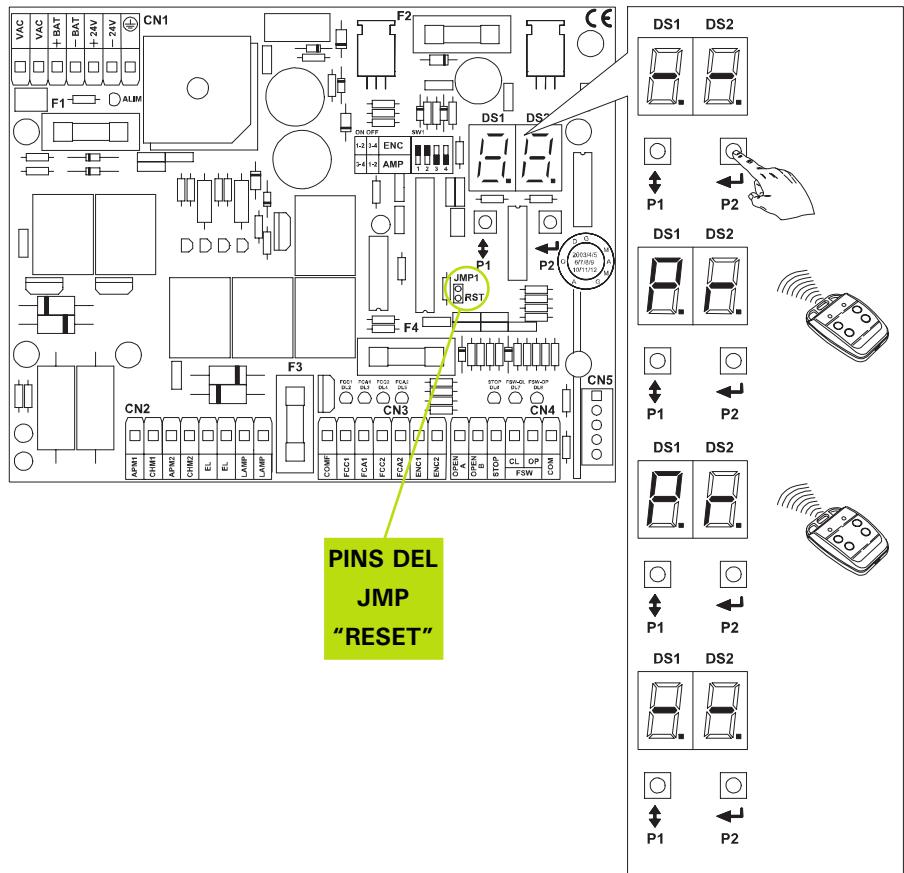

5.5.3 Programmation des temps d'ouverture, de fermeture et de PAUSE du portail
Nota Bene: Avant de commencer la phase de programmation, sélectionner le type de fonctionnement de la centrale, avec ou sans encodeur (voir paragraphe 5.5.1).
Durant la procédure de programmation, la centrale mémorise les butées mécaniques en ouverture, en fermeture et le temps de pause éventuel avant la refermeture.
1- Déverrouiller les motoréducteurs, positionner les vantaux à la moitié de l'ouverture, rebloquer les opérateurs (voir paragraphe 3.3.5/3.3.9). 2- Alimenter la centrale et vérifier l'affichage de la valeur "--". 3- Appuyer en le maintenant enfoncé le bouton-poussoir P2 jusqu'à l'affichage du premier paramètre et de la valeur correspondante. 4- Donner une commande d'OPEN A avec un dispositif quelconque connecté à cette entrée ; l'afficheur affiche la valeur "P. R." et les vantaux commencent à s'actionner. La première manœuvre exécutée par les vantaux doit être en fermeture. Si cela ne se produit pas, arrêter le mouvement du portail avec une impulsion de remise à zéro, en touchant avec un tournevis les deux BROCHES du JMP "REMISE À ZÉRO" ou en coupant le courant. Ensuite inverser les fils des moteurs / du moteur qui ont exécuté la manœuvre d'ouverture.
Reprendre la phase de programmation à partir du point 1.
5- Après avoir atteint la butée mécanique en fermeture, les motoréducteurs exécutent une pause d'environ 2 secondes, après quoi ils repartent avec une manœuvre d'ouverture totale jusqu'à la butée mécanique en ouverture ou au fin de course correspondant. 6- Si la refermeture automatique n'a pas été validée, la phase de programmation est terminée; vice versa, la centrale commence le décompte du temps de pause. 7- Lorsque le temps souhaité s'est écoulé, donner une nouvelle impulsion d'OPEN A et le portail commencera la phase de fermeture. 8- Après avoir atteint l'arrêt en fermeture, la phase de programmation est terminée et l'afficheur affiche la valeur --".
- Durant toute la procédure de programmation, l'afficheur affichera la valeur P_r.
- Pendant tout le temps de programmation, le clignotant restera allumé fixe.
- Durant la procédure de programmation, le mouvement des vantaux a lieu au ralenti.
5.5.4 Logiques de fonctionnement
On indique ci-après les différentes logiques de fonctionnement avec les états correspondants du portail en fonction des différentes impulsions.
LOGIQUE AUTOMATIQUE C = 1 d = 0 E = 0
| ÉTAT PORTAIL | IMPULSIONS | |||||
| OPEN A | OPEN B | STOP | SECURITÉS OUVERTURES | SECURITÉS FERMITURE | SECURITÉS OUV/FERM | |
| Fermé | Oùvre levant et le reférer après le temps de pause | Exécute l'ouverture partielle duvant en referrant après le temps de pause | Aucun effet(OPEN inhibé) | Inhibe les commandes d'OPEN | Aucun effet | Inhibes les commandes OPEN |
| Ouvert en pause | Recharge le temps de pause | Ferme immédiatement le portail | Bloque le fonctionnement | Aucun effet | Bloque temps de pause, au désegagement refère au bout de 5 s. | Bloque temps de pause, au désegagement refère au bout de 5 s. |
| En fermeture | Inverse le mouvement du portail | Aucun effet | Bloque le fonctionnement | Aucun effet | Inverse le mouvement | Bloque le fonctionnement et inverse au désegagement |
| En ouverture | Inverse le mouvement du portail | Aucun effet | Bloque le fonctionnement | Bloque le fonctionnement et reprend au désegagement | Aucun effet | Bloque le fonctionnement et reprendue au désegagement |
LOGIQUE AUTOMATIQUE PAS À PAS C = 1 d = 1 E = 0
| ÉTAT PORTAIL | IMPULSIONS | |||||
| OPEN A | OPEN B | STOP | SECURITÉS OUVERTURES | SECURITÉS FERMITURE | SECURITÉS OUV/FERM | |
| Fermé | Oùvre le vantage et le reférer après le temps de pause | Exécuté l'ouverture partielle du vantage en reférant après le temps de pause | Aucun effet (OPEN inhibé) | Inhibe les commandes d'OPEN | Aucun effet | Inhibes les commandes OPEN |
| Ouvert en pause | Recharge le temps de pause | Ferme immédiatement le portail | Bloque le fonctionnement | Aucun effet | Bloque temps de pause, au désegagement reference au bout de 5 s. | Bloque temps de pause, au désegagement reference au bout de 5 s. |
| En fermeture | Bloque le mouvement du portail, ouvrà l'impulsion suivante | Aucun effet | Bloque le fonctionnement | Aucun effet | Inverse le mouvement | Bloque le fonctionnement et inverse au désegagement |
| En ouverture | Bloque le mouvement du portail, ouvrà l'impulsion suivante | Aucun effet | Bloque le fonctionnement | Bloque le fonctionnement et reprend au désegagement | Aucun effet | Bloque le fonctionnement et reprendue au désegagement |
| ÉTAT PORTAIL | IMPULSIONS | |||||
| OPEN A | OPEN B | STOP | SECURITÉS OUVERTURES | SECURITÉS FERMETURE | SECURITÉS OUV/FERM | |
| Fermé | Oùvre levantail | Exécute l'ouverture partielle | Aucun effet (OPEN inhibé) | Inhibe les commandes d'OPEN | Aucun effet | Inhibes les commandes OPEN |
| Ouvert en pause | Ferme | Ferme le portail | Aucun effet (OPEN inhibé) | Aucun effet | Inhibe la commande d'OPEN au désegagement refère au bout de 5 s. | Bloque temps de pause, au désegagement refère au bout de 5 s. |
| En fermeture | Inverse le mouvement du portail | Aucun effet | Bloque le fonctionnement | Aucun effet | Inverse le mouvement du portail | Bloque le fonctionnement et inverse au désegagement |
| En ouverture | Inverse le mouvement du portail | Aucun effet | Bloque le fonctionnement | Bloque le fonctionnement et reprend au désengagement | Aucun effet | Bloque le fonctionnement et reprendue au désegagement |
LOGIQUE SEMI-AUTOMATIQUE PAS A PAS C=0 D=0 E=0
| ÉTAT PORTAIL | IMPULSIONS | |||||
| OPEN A | OPEN B | STOP | SECURITÉS OUVERTURES | SECURITÉS FERMETURE | SECURITÉS OUV/FERM | |
| Fermé | Oùvre levantail | Exécute l'ouverture partielle | Aucun effet (OPEN inhibé) | Inhibe les commandes d'OPEN | Aucun effet | Inhibes les commandes OPEN |
| Ouvert en pause | Ferme | Ferme le portail | Aucun effet (OPEN inhibé) | Aucun effet | Inhibe la commande d'OPEN au désegagement refère au bout de 5 s. | Bloque temps de pause, au désegagement refère au bout de 5 s. |
| En fermeture | Bloque le mouvement du portail, ouvré à l'impulsion suivante | Aucun effet | Bloque le fonctionnement | Aucun effet | Inverse le mouvement du portail | Bloque le fonctionnement et inverse au désegagement |
| En ouverture | Bloque le mouvement du portail, ouvré à l'impulsion suivante | Aucun effet | Bloque le fonctionnement | Bloque le fonctionnement et reprend au désengagement | Aucun effet | Bloque le fonctionnement et reprendue au désegagement |
LOGIQUE COLLECTIF C = 1 d = 0 E = 1
| ÉTAT PORTAIL | IMPULSIONS | |||||
| OPEN A | OPEN B | STOP | SECURITÉS OUVERTURES | SECURITÉS FERMITURE | SECURITÉS OUV/FERM | |
| Fermé | Oùvre le vantail et le reférer après le temps de pause | Exécute l'ouverture partielle du vantail en referment après le temps de pause | Aucun effet (OPEN inhibé) | Inhibe les commandes d'OPEN | Aucun effet | Inhibes les commandes OPEN Bloque temps de pause, |
| Ouvert en pause | Recharge le temps de pause | Ferme le portail | Bloque le fonctionnement | Aucun effet | Inhibe la commande d'OPEN au désegagement referme au bout de 5 s. | au désegagement referme au bout de 5 s. Bloque le fonctionnement |
| En fermeture | Inverse le mouvement du portail | Aucun effet | Bloque le fonctionnement | Aucun effet | Inverse le mouvement | et inverse au désegagement |
| En ouverture | Aucun effet | Aucun effet | Bloque le fonctionnement | Bloque le fonctionnement et reprend au désegagement | Aucun effet | Bloque le fonctionnement et reprendue au désegagement |
Reglage recepteur RADIO BI CANAL et telecommande 4 fonctions
LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE TOTALE.
LE CANAL 2 PEUT ETRE UTILISÉ POUR L'OUVERTURE D'UN VANTAIL (OUVERTURE PIÉTONNE).
- Insérer le RÉCEPTEUR embrochable (1) sur le connecteur à cinq broches CN5 lient sur la platine électronique.

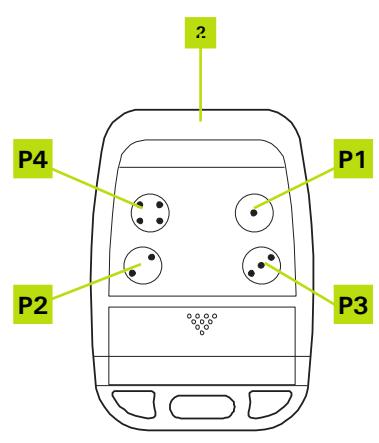

- TELECOMMANDANDE 4 FONCTIONS (2) PROGRAMMATION du CANAL 1
Sur le récepteur, appuyer brièvement sur le pouvoir SW1.
Le voyant LED1 s'allume fixe.
Dans un délai de 10 secondes, appuyer sur le bouton besoin de la télécommande, jusqu'à ce que le voyant LED1 clignote.
(Tenir la Télécommande à 1 METRE minimum du Récepteur).
LevoyantLED1restealluméfixependant10secondse.
Si on a plusieurs télécommandes : Tant que le voyant LED 1 est allumé, appuyer sur le bouton besoin des autres télécommandes.
PROGRAMMATION du CANAL 2
Sur le récepteur, appuyer brièvement sur le pouvoir SW2.
Le voyant LED 2 s'allume fixe.
Dans un délai de 10 secondes, appuyer sur le deuxième bouton choisi de la télécommande jusqu'à ce que le voyant LED 2 clignote.
(TENIR la Télecommande à 1 METRE Minimum du récepteur).
Le voyant LED 2 reste allumé pendant 10 secondes.
Si on a plusieurs télécommandes : Tant que le voyant LED 2 est allumé, appuyer sur le deuxième bouton choisi des autres télécommandes.

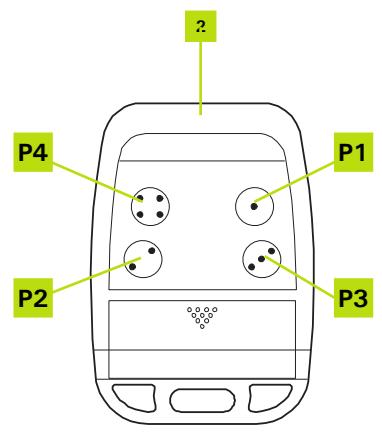

- PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur).
Prendre une télécommande déjà programmée.
Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur.
Les LED du récepteur clignotent.
Appuyer sur le bouton déjà mémorisé, le canal acté s'allume fixe.
Prendre la télécommande à rajouter, appuyer sur le bouton besoin de la nouvelle télécommande.
- UTILISATION et PROGRAMMATION du CANAL 2
- Il faut que le "cavalier" J2 (3) soit en position OFF (sur 1 et 2).
- Le deuxième canal peut être utilisé pour l'ouverture piéton.

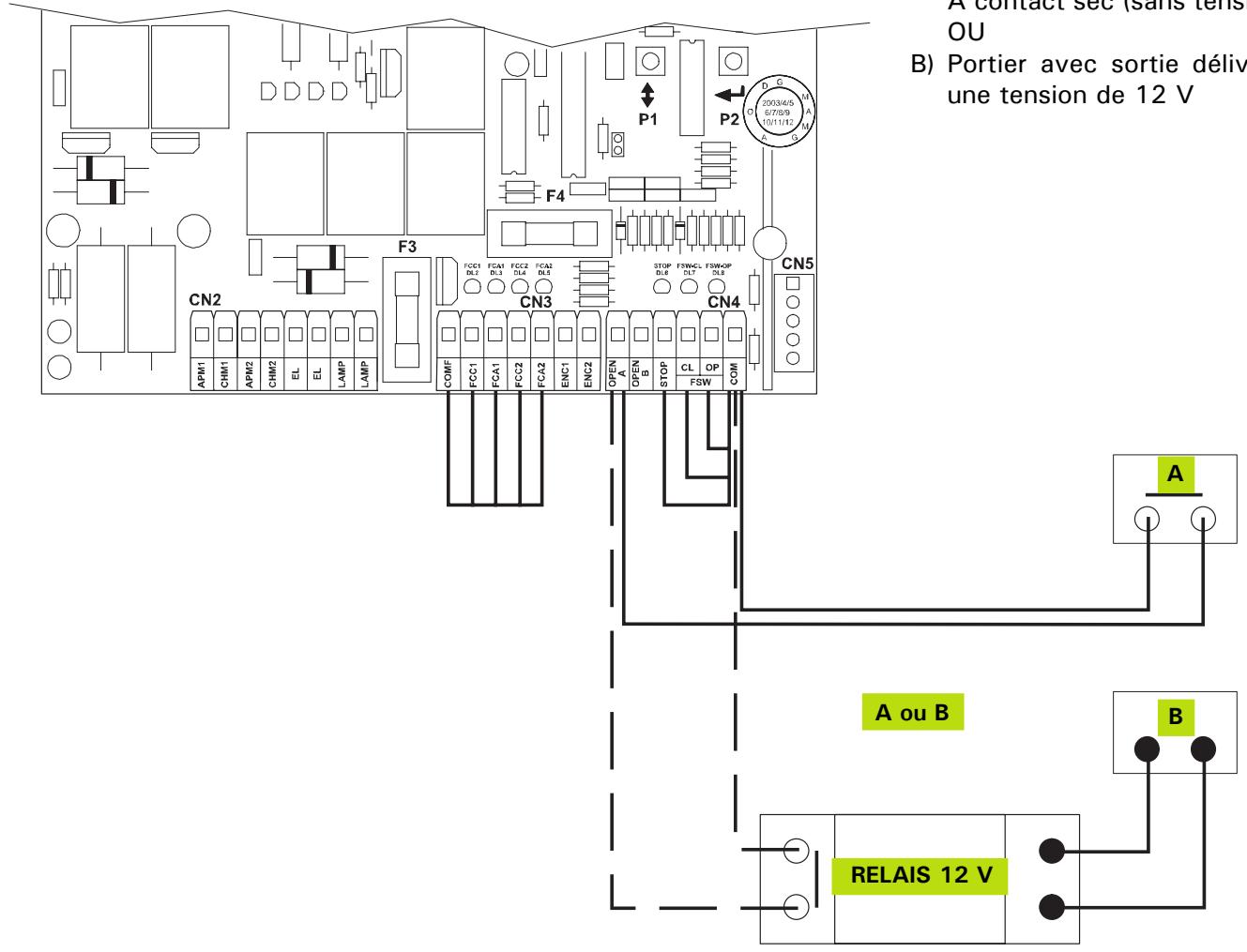

Connecter la borne "COM" (4) à la borne "-24V" du bornier "CN1" et la borne "NO" (5) à la borne "OPEN B" du bornier "CN4" générées sur la platine électronique.
EFFECEMENT de la MEMOIRE RECEPTEUR - Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu'à ce que LED clignotent.
Quand le clignotement s'arrête, la mémoire est effacée.
0892 69 00 34
ASSISTANCE TELEPHONIQUE 6 JOURS/7
0,34 € TTC LA MINUTE
www. adyx. fr
