| Type de produit | Motorisation de portail coulissant |
| Marque | ADYX |
| Modèle | CROX 20 |
| Usage prévu | Portails coulissants résidentiels jusqu'à 6 m et 500 kg (COL 100) ou 10 m et 1000 kg (COL 200) |
| Alimentation | 230 V ~ 50 Hz, protégée par disjoncteur 10 A et différentiel 30 mA |
| Puissance moteur | 350 W (COL 100) / 450 W (COL 200) |
| Poids de l'opérateur | 10 kg |
| Température d'utilisation | -20 °C à +55 °C |
| Fréquence d'utilisation | 18 cycles/heure |
| Protection thermique | Disjoncteur thermique à 140 °C |
| Fonctions principales | Ouverture et fermeture automatiques, mode pas à pas, temps de pause réglable (0‑4 min), force de poussée réglable (50 niveaux), ralentissement, freinage |
| Sécurité | Photocellules (émettrices/réceptrices), barre palpeuse (contact de sécurité), arrêt d'urgence, détection d'obstacle, signalisation lumineuse clignotante (optionnelle) |
| Fin de course | Interrupteurs électromécaniques à molette avec plaquettes de réglage |
| Déverrouillage manuel | Par clé, pour manœuvre en cas de panne |
| Alimentation de secours | Non fournie, batterie en option |
| Récepteur radio | Intégré, 433 MHz, 2 canaux, compatible télécommandes 4 fonctions |
| Pièces détachées | Télécommandes, récepteur, photocellules, clignotant, sélecteur à clé, crémaillères, plaquettes de fin de course |
| Entretien recommandé | Vérifier périodiquement l'état des rails, de la crémaillère et des cellules ; ne pas lubrifier le pignon/crémaillère ; nettoyer les dispositifs de sécurité |
| Assistance technique | 0892 69 00 34 (0,34 €/min, 6 jours/7) |
| Réparabilité | Confier toute intervention à un professionnel ; ne pas modifier ou réparer soi-même |
FOIRE AUX QUESTIONS - CROX 20 ADYX
Questions des utilisateurs sur CROX 20 ADYX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Motorisation de portail au format PDF gratuitement ! Retrouvez votre notice CROX 20 - ADYX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CROX 20 de la marque ADYX.
MODE D'EMPLOI CROX 20 ADYX
Notice d'installation
CODE D'ENREGISTREMENT
22222
Pour enregistrer vos données sur notre website, veuillez écrire ce code dans le guide pour l'installation de www. adyx. fr
1 PRECAUTIONS 3
1.1 LEXIQUE DES MOTS TECHNIQUES 3 1.2 PRECONISATIONS D'EMPLOI 3
2.1 USAGE PRÉVU 4 2.2 DISPOSITIONIFS INCLUS DANS L'EMBALLAGE 4 2.3 ACCESSORIES (EN OPTION) 5 2.4 CHARACTERISTIQUES TECHNIQUES 5
3 Installation de l'opérateur 6
3.1 VÉRIFICATIONS PRÉLIMINAIRES 6 3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) 6 3.3 PROCEDURE DE MONTAGE 8
4 Installation des accessoires (en OPTION) 13
4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION 13 4.2 INSTALLATION DES PHOTOCELLULES 14 4.3 INSTALLATION DU SELECTIONR A CLÉ 15
5 Cablage electrique 16
5.1 SCHEMA D'IMPLANTATION 16 5.2 DESCRIPTION DE L'ARMOIRE ELECTRONIQUE 16 5.3 BRANCHEMENT MOTEUR ET FIN DE COURSE 18 5.4 CABLAGE DES ACCESSOIRES (EN OPTION) 19 5.5 PROGRAMMATION 23 5.6 PROGRAMMATION RADIO 29
Mode PAS à PAS (mode semi-automatique)
Lorsque le portail est en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Il est nécessaire d'envoyer une deuxième impulsion pour obtenir la fermeture du portail.
Mode automatique
Lorsque le portail est en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Celui-ci se refermera de lui-même après le temps de pause programmé.
Verrouller
Manœuvre à exécuter comme suit : fermer le levier du dispositif de déverrouillage et tourner la clé en sens inverse horaire :
retirer la clé et remettre le bouchon de protection en place.
Deverrouller
Manœuvre à exécuter comme suit : enlever le bouchon de protection et introduire la clé fournie dans la serrure ;
tourner la clé en sens horaire et ouvrir le levier du dispositif de déverrouillage.
Durée pendant laquelle le portail ouvre ou ferme.
1.2 Preconisations d'emploi
Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de danger.
Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A.
Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique.
Vérifier l'efficacité de l'installation de terre.
ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.
ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous les risques mécaniques de mouvement de la motorisation.
ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d'origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparations des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un début.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermétures à motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.
Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 volts) et déconnecter la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistance téléphonique 6 jours/7 0,34 € TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.
2.1 Usage prévu
L'automatisation est composée d'un opérateur électromécanique idéal pour l'actionnement de portails coulissants jusqu'à 6 m et 500 kg = Réf. COL 100 (et jusqu'à 10 m et 1000 kg = Réf. COL 200), pour le contrôle de zones d'accès de véhicules à moyenne fréquence de transit.
L'opérateur électromécanique transmet le mouvement au vantail coulissant par l'intermédiaire d'un pignon à engrenage opportunément accouplé au portail.
Le fonctionnement du portail coulissant est géré par une armoire électronique de commande logée à l'intérieur de l'opérateur.
Le système irréversible garantit le blocage mécanique du portail quand le moteur n'est pas en fonction et il n'est donc pas nécessaire d'installer une serrure. Un déverrouillage manuel permet de manœuvrer le portail en cas de besoin.
L'automatisme a été conçu et construit pour contrôler l'accès des véhicules. Eviter toute autre utilisation.
2.2 Dispositifs INCLUS dans l'emballage

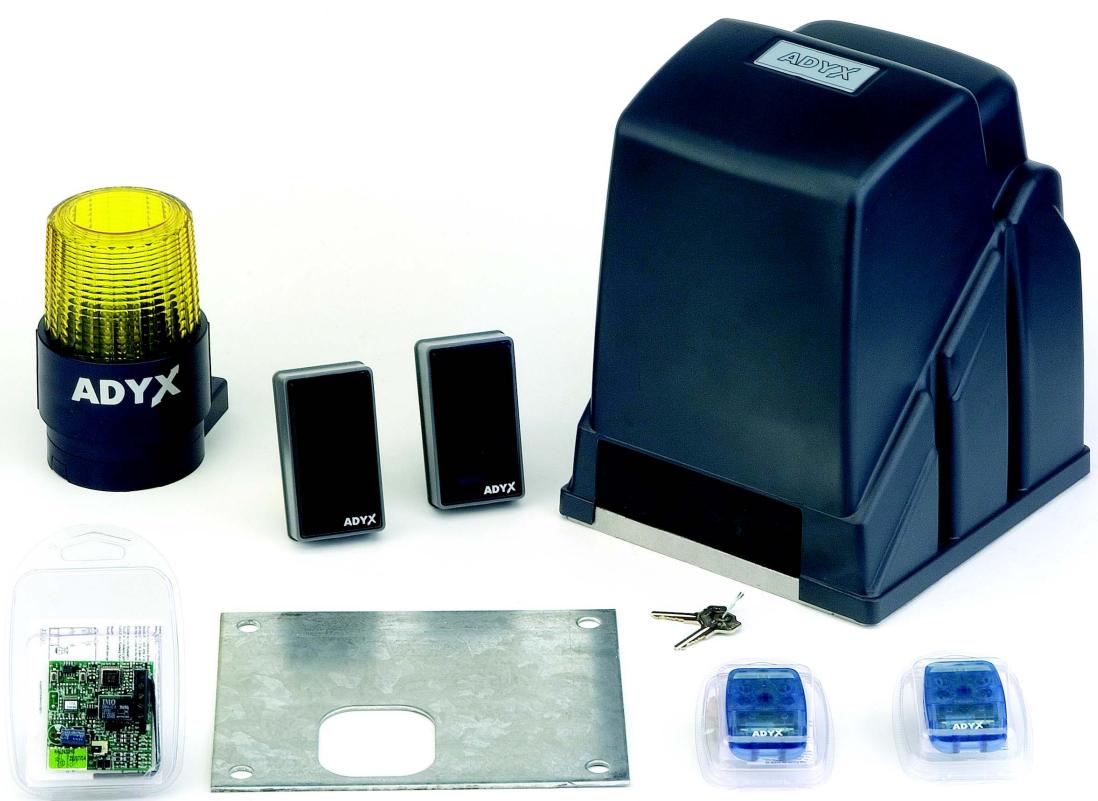

Le kit est composé de deux emballages séparés comme suit :
Un emballage est constitué par les dispositifs de la Figure (1), le second emballage est composé des secteurs de crémaillère illustrés dans la figure (2).
Vérifier immédiatement sa correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.

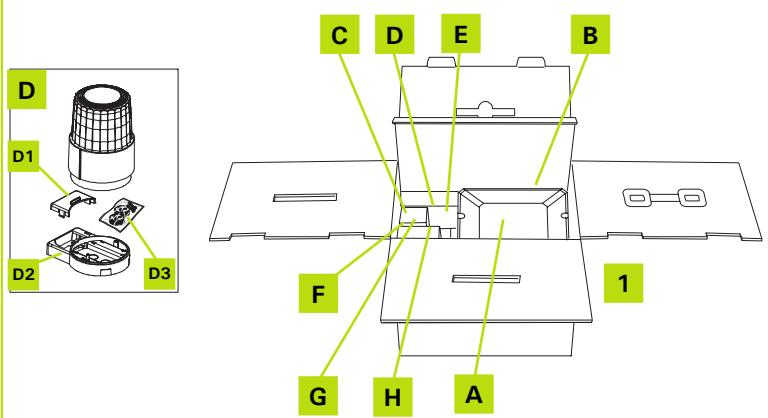

EMBALLAGE (1)

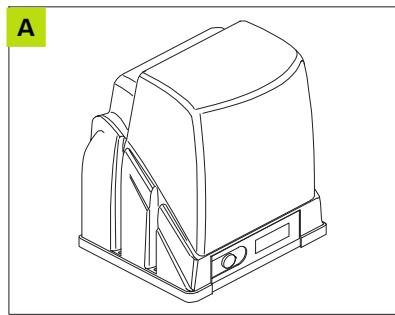

A) Opérateur B) Plaque de fondation C) Télécommande D) Dispositif lumineux
(D1) Support de l'antenne D2) Support du dispositif de signalisation D3) Guide-cables et vis
E) Une paire de photocellules F) Récepteur radio G) Sachets avec accessoires G1) Goujons de fixation

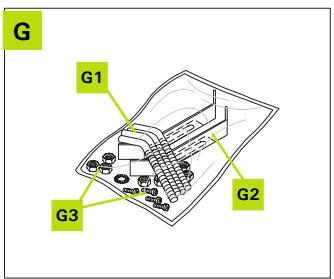

G2) Plaquettes de fin de course G3) Vis, écrous et rondelles
H) Notice d'installation
Emballage (2)
I) Crémaillères en nylon

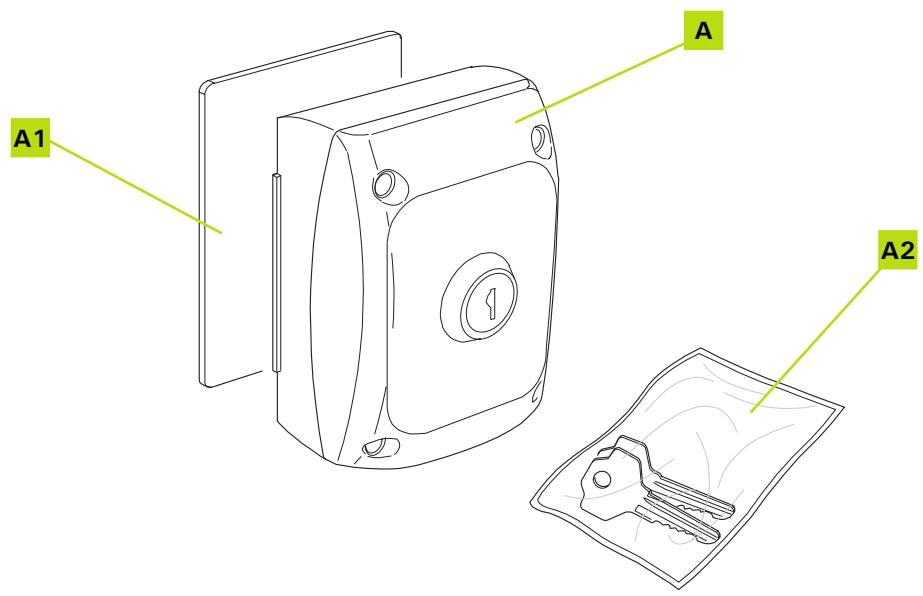

A1) Entretoise gommée
A2) Clés
| Puisance : | COL 100 = 350 watts (COL 200 = 450 watts) |
| Tension d'alimentation : | 230 V - 50 (60) Hz |
| Température d'utilisation : | - 20° C + 55° C |
| Intervention disjoncteur thermique : | 140° C |
| Sécurité obstacle : | oui |
| Fréquence d'utilisation : | 18 cycles/H |
| Poids du motoréducteur : | 10 kg |
Au niveau de votre portail
Pour un fonctionnement correct de votre motorisation, la structure du portail doit partager les caractéristiques suivantes:
- Structure rigide et robuste;
- Surface du vantail lisse (exemple: sans pièces saillantes) et sans éléments verticaux;
- Mouvement régulier et uniforme du vantail, sans frottements durant toute la course;
- Absence d'oscillations latérales du vantail : présence des rails dans la partie supérieure;
- Excellent état des systèmes de coulissement inférieur et supérieur. L'utilisation d'un rail de guidage à gorge arrondie au sol est préfévable pour obtenir des frottements de coulissement réduits;
- Présence de deux roues de guidage au sol
- Présence des butées mécaniques de sécurité pour éviter les risques de déraillement du portail ; ces butées doivent être solidement fixées au sol ou sur le rail posé au sol, environ 2 cm au-delà de la position de fin de course ; Absence de serrures mécaniques de fermeture
Il faut rappeler que l'état de la structure influence directement la fiabilité et la sécurité de la motorisation. Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation.
de la motorisation.

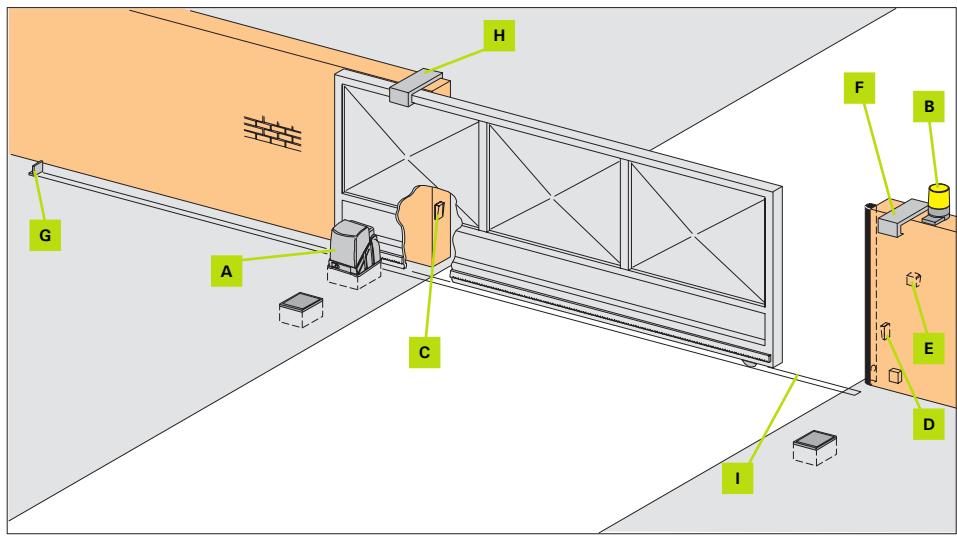

A) Opérateur contenant l'armoire de manoeuvre électronique B) Lampe clignotante C) Photocellule Émettrice D) Photocellule Réceptrice E) Sélecteur à clé (En option) F) Butée fermeture G) Butée ouverture H) Système de coulissement supérieur (à roulettes) I) Système de coulissement inférieur (deux roues)
N. B: Les butées de fermeture et d'ouverture doivent être obligatoirement réalisées.
N. B: Il est obligatoire d'éliminer la serrure du portail et/ou de tout organe de blocage mécanique.
3.2 Description de l'installation (standard)
Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatism.
GAINES:
Réf. ICTA. 20 - 5m
- Câble secteur : rigide gaine noire type U1000 R2V
3 × 1,5 ~mm^2 (2 + terre) suivant la longueur de l'installation
Cartouche silicone
Pour l'étanchéité du boîtier de l'électronique et des accessoires.
Chevilles metalliques
4 chevilles métal M8 x 50 (si l'on souhaite installer la plaque de fondation avec des vis) et les vis correspondantes.
Chevilles plastique
- 2 × 3 chevilles Ø 6 (photocellules)
- 2 chevilles 6 (lampe clignotante)
- 6 vis pour chevilles plastique

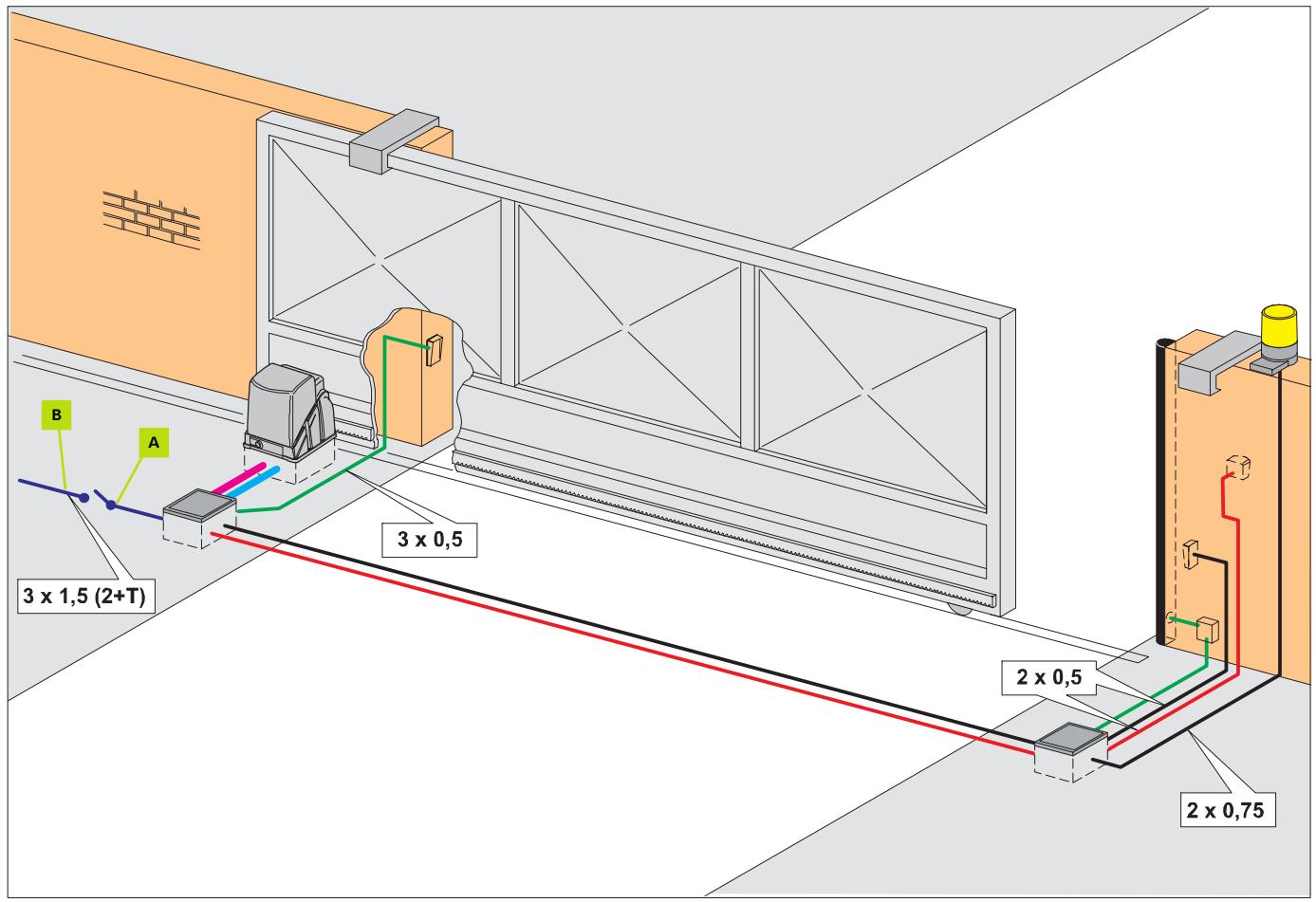

SCHEMA De cablage pour portails a battants
A) Interrupteur magnétothermique différentiel B) 3 × 1,5(2 + 1) pour 230V CA.
3.3 Procedure de montage
Suivre les étapes de montage chronologiquement.
Installation de la PLAQUE de fondation par scellage

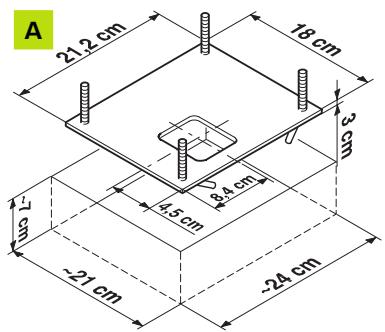

Réaliser un trou pour la plaque de fondation d'après la fig. A. Réaliser le trou d'après la fig. B (fermeture à droite) ou fig. C (fermeture à gauche).
N. B: On recommande de réaliser un socle en béton à environ 8/10 cm du sol pour y installer la plaque, d'après la fig. D.
Poser les tuyaux flexibles nécessaires pour le passage des câbles de connexion entre l'opérateur, les accessoires et l'alimentation électrique.
Les tuyaux flexibles doivent dépasser d'environ 3 cm du trou représenté sur la plaque, d'après la fig. E.

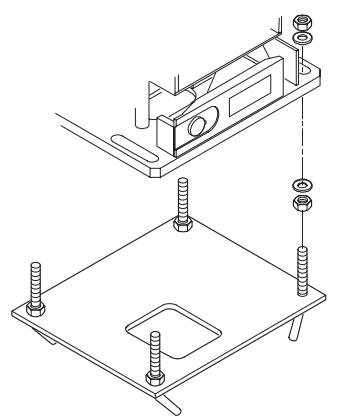

Assembler les goujons fournis sur la plaque de fondation, avec les écrous spécifiques, d'après la fig. F.
Sceller la plaque parfaitement horizontale en la positionnant d'après la fig. G (fermeture à droite) ou fig. H (fermeture à gauche) pour garantir un engrenement correct entre le pignon et la crémaillère.
Attendre que le béton ait fait prise dans le trou.
Disposer les câbles électriques pour la connexion avec les accessoires et l'alimentation électrique.
Pour réaliser facilement les connexions électriques sur l'armoire électronique, faire en sorte que les câbles électriques dépassent d'environ 30 cm du trou sur la plaque de fondation.
Installation de la PLAQUE de fondation avec des VIS
Si l'on souhaite fixer la plaque au sol au moyen de vis, la seule chose qui change par rapport à la procédure de fixation par scellage est la suivante :
- Attendre que le béton ait fait prise dans le trou (24 heures minimum) avant de fixer la plaque.
- fixer la plaque, en utilisant les trous existants sur cette dernière, au moyen des 4 tasseaux "métalliques" (M8 x 50) et les vis spécifiques (visserie non fournie).
3.3.2 Installation de l'opérateur

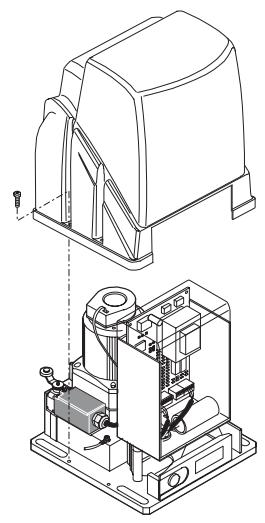

Extraire le carter de protection. Fixer l'opérateur sur la plaque de fondation en utilisant les vis et les rondelles fournies et en le positionnant d'après la fig. A.

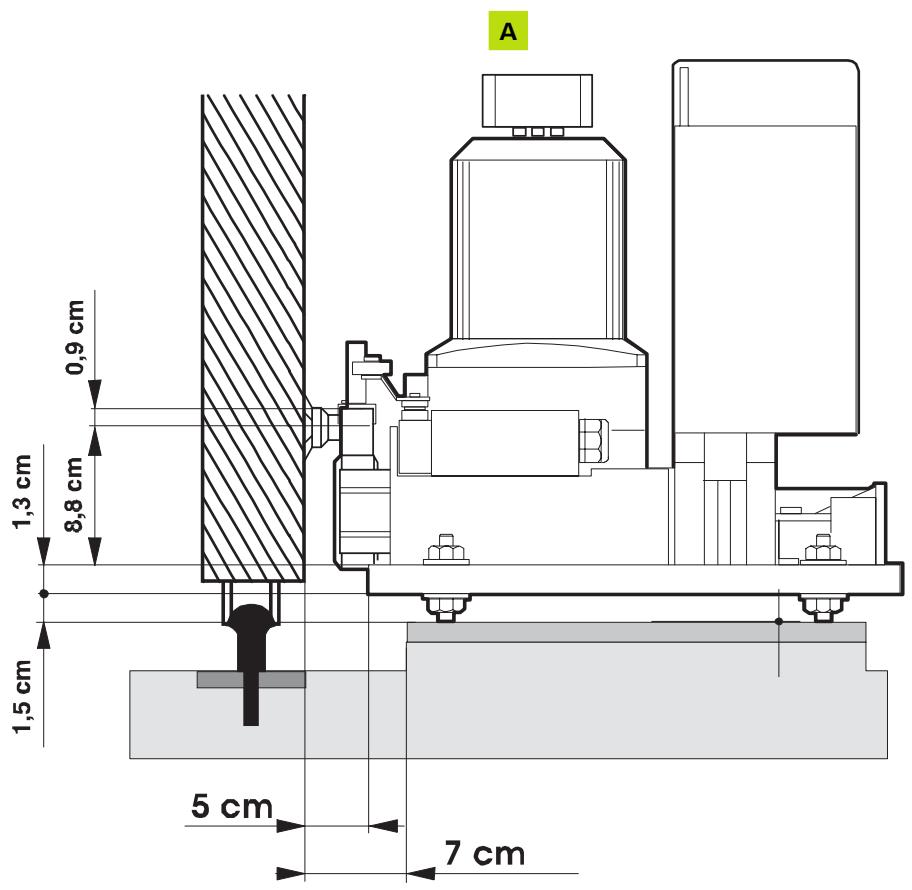

Parfaire le positionnement illustré dans la fig. A lors du montage des crémaillères.
Durant cette opération, faire passer les câbles électriques à travers le trou liént sur la base du corps du motoréducteur. Ensuite, faire passer les câbles à travers le trou liént sur la base du support de l'armoire en utilisant le serre-câble fourni.
3.3.3 Déverrouillage de l'opérateur
Avant de procéder au montage de la crémaillère, déverrouiller l'opérateur comme suit:

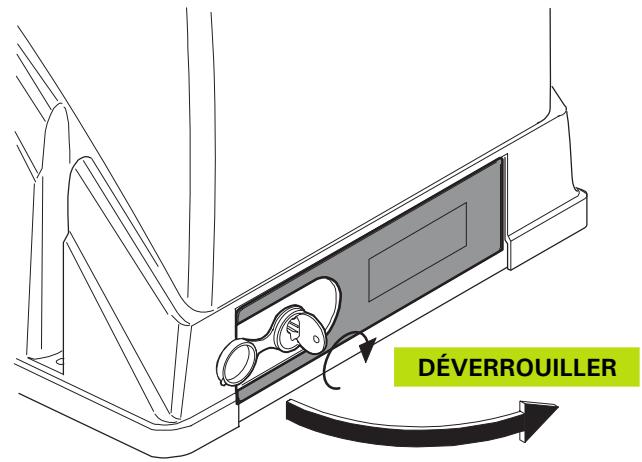

Enlever le bouchon de protection et introduire la clé fournie dans la serrure ; tourner la clé en sens horaire et ouvrir le levier du dispositif de déverrouillage.

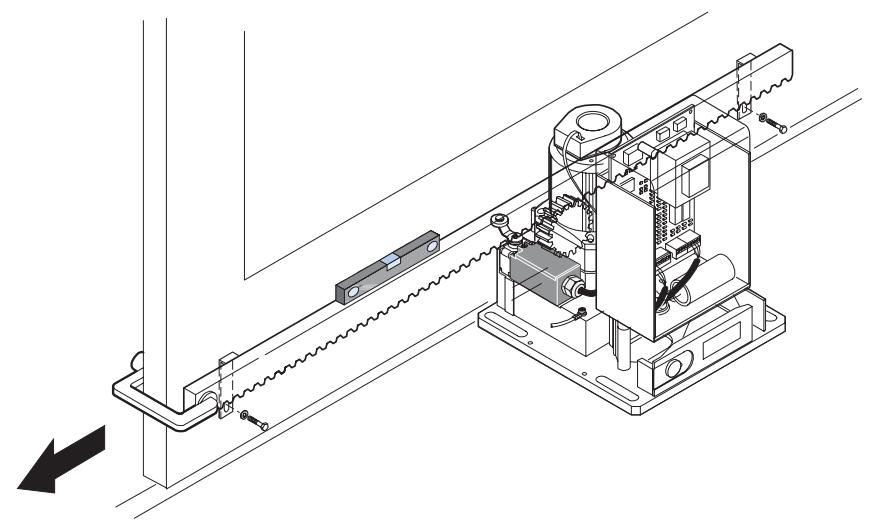

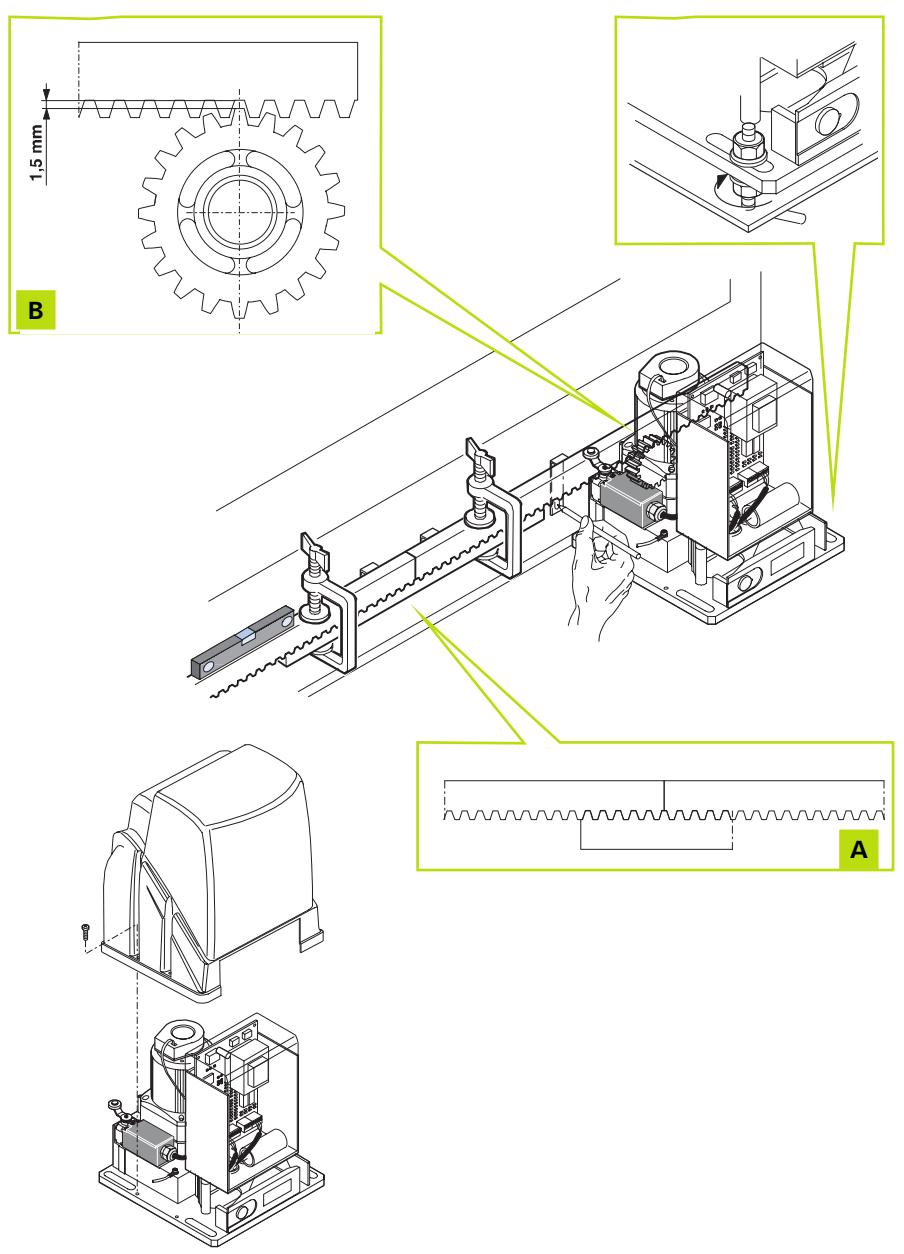

3.3.4 Montage de la crémaillère
Amener manuellement le portail en position d'ouverture.
Poser sur le pignon le premier élément de la crémaillère.
Fixer l'objet de la crémaillère au vantail avec un étau, en vérifiant son horizontalité avec un niveau à bulle.
Fermer le portail manuellement (en vérifier qu'il coulisse librement) jusqu'au pignon à proximité de la patte de fixation postérieure.

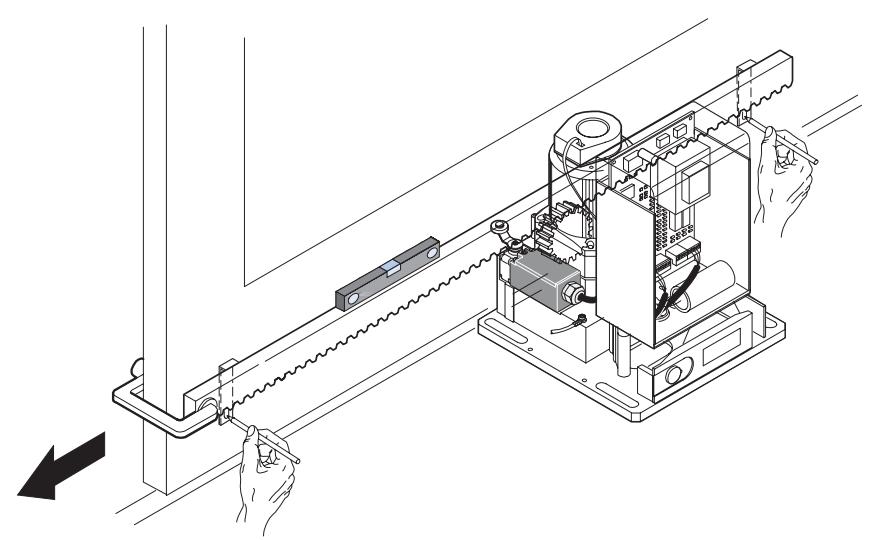

Tracer les positions des trous à réaliser avec une perceuse munie d'un foret à métaux.
Fixer ce premier élément avec des vis M6 (la longueur dépend de l'épaisseur et de la nature du portail).
Placer le second élément de la crémaillère à côté du précédent en utilisant un morceau de crémaillère, pour permettre en phase la denture des deux éléments, d'après la fig. A.
Actionner manuellement le portail et effectuer les opérations de fixation comme pour la première pièce, en complétant le portail.
Au terme de l'installation de la crémaillère, régler la distance entre les dents du pignon et la gorge de la crémaillère en vérifiant que la distance est de 1,5 mm (Fig. B) durant toute la course, en agissant sur les écrous de support de la plaque de fondation.
Vérifier manuellement que le portail atteint régulièrement les butées pour l'arrêt mécanique de fin de course et qu'il n'y a pas de frottements durant la course.
Ne pas utiliser de graisse ni d'autres produits lubrifiants entre le pignon et la crémaillère.
Monter le carter de protection et le fixer avec les vis fournies.
3.3.5 Blocage de l'opérateur

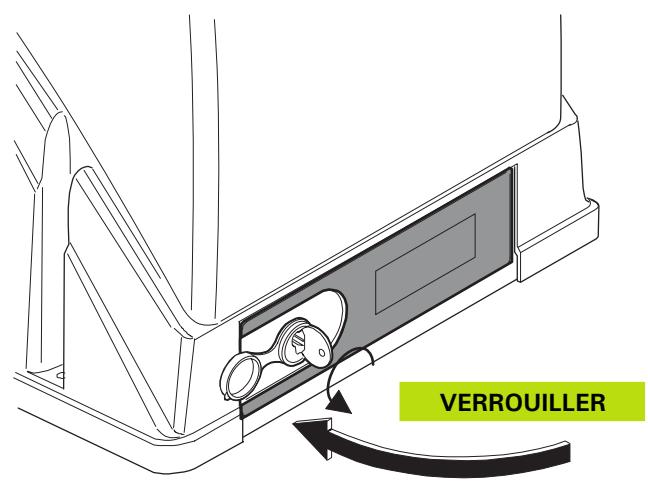

Fermer le levier du dispositif de déverrouillage et tourner la clé en sens inverse horaire.
Retirer la clé et remettre le bouchon de protection en place.
3.3.6 Positionnement des plaquettes de fin de COURSE
Effectuer l'opération décrite ci-après uniquement après avoir complètement câblé et donc alimenté le système.
L'opérateur est muni d'un interrupteur de fin de course électromécanique à molette qui commande le ralentissement et l'arrêt du mouvement du portail, au moment où une plaquette façonnée fixée sur la partie supérieure de la crémaillère en actionne le doigt.
Pour positionner correctement les deux plaquettes de fin de course fournies, procéder comme suit:
PLAQUETTE DE FIN DE COURSE D'OUVERTURE
Déverrouiller l'opérateur d'après le paragraphe 3.3.3
Amener manuellement le portail en position d'ouverture, en laissant 2 cm à partir de l'arrêt mécanique de fin de course.
Installer la plaquette métallique de fin de course d'ouverture contre la roulette de fin de course du motoréducteur (la LED FCA sur l'armoire s'éteint).
Tracer la position des 2 trous 3,5 à réaliser.
Fixer la plaquette métallique de fin de course d'après la fig. A.

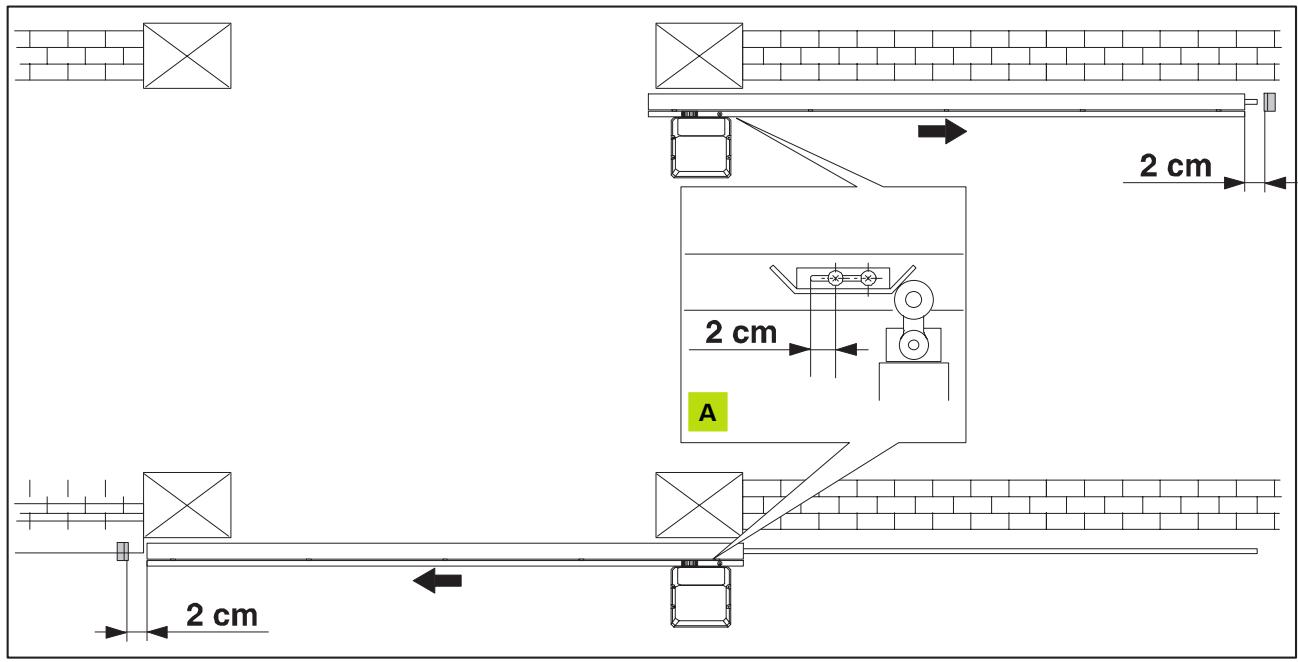

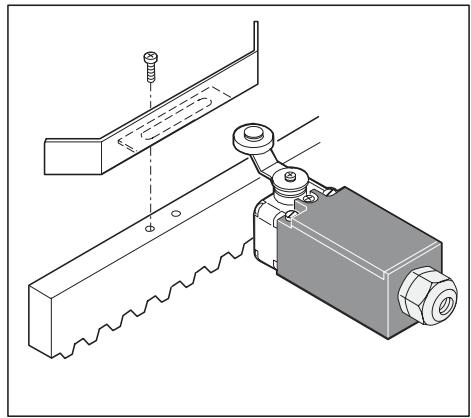

Plaquette de fin de COURSE de fermeture
Amener manuellement le portail en position de fermeture, en laissant 2 cm à partir de l'arrêt mécanique. Installer la plaquette métallique de fin de course d'ouverture, contre la roulette de fin de course du motoréducteur (la LED FCC sur l'armoire s'éteint).
Tracer la position des 2 trous Ø 3,5 à réaliser.
Fixer la plaquette métallique de fin de course d'après la fig. A.
Bloquer l'opérateur d'après le paragraphe 3.3.5
Après la programmation du temps de ralentissement et/ou de freinage, il pourrait être nécessaire de corriger légèrement la position des plaquettes, au cas où les points d'arrêt ne seraient pas ceux que l'on souhaite.
Si l'on effectue cette opération, il est absolument nécessaire de vérifier que le portail ne s'arrête jamais à moins de 2 cm des fins de course mécaniques; agir éventuellement sur le temps de ralentissement et/ou en réglant légèrement la position de la plaquette.

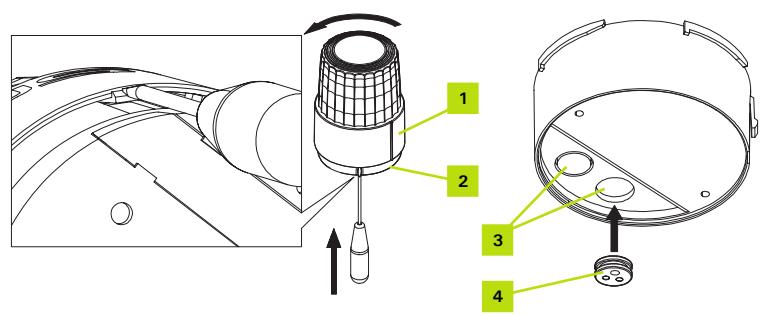

4.1 Installation du dispositif lumineux de signalisation

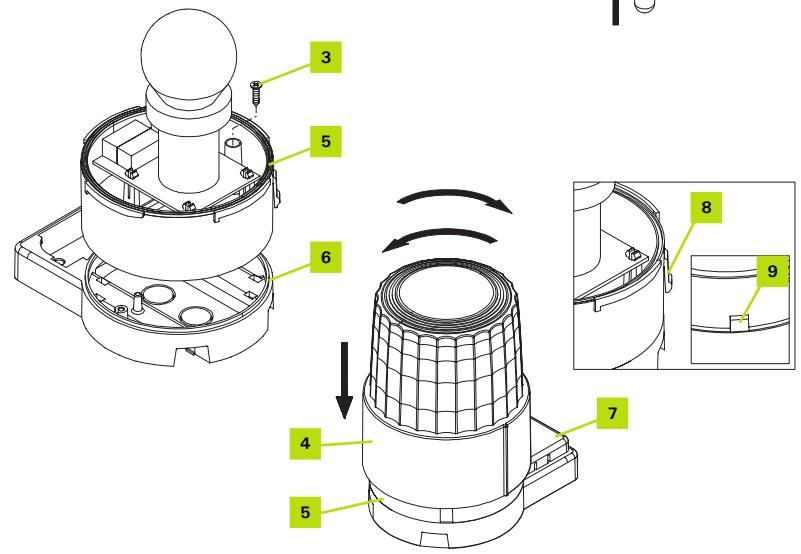

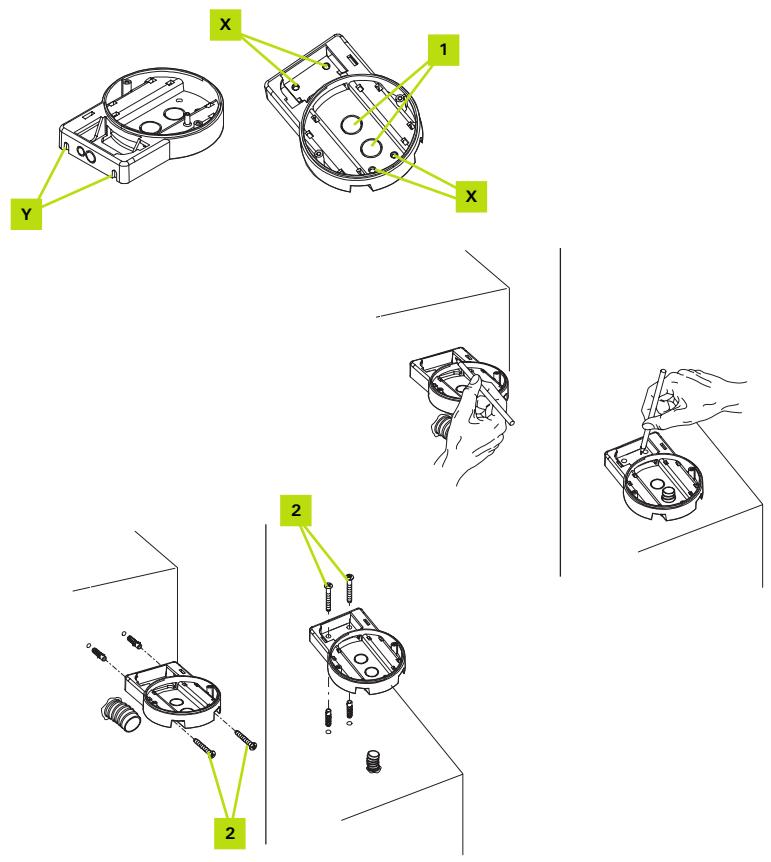

A Choisissez la position du dispositif lumineux de signalisation à proximité du portail et de manière à ce qu'il soit facilement visible ; on peut le fixer sur une surface horizontale (en utilisant les trous de fixation (X)) ainsi que sur une surface verticale (en réalisant deux trous aux endroits (Y) avec une perceuse). B Avec un tournevis, défoncez le trou (1) de passage des câbles sur le fond de la lampe clignotante. C Tracer les points à pincer en se servant du support comme référence et en veillant à ce que le trou sur le fond corresponde à la sortie des câbles. D Réalisez les trous aux endroits fixés avec un foret à béton de 5 mm et y introduire les chevilles de 5 mm. E Fixez le support avec les vis spécifiques (2). F Dévissez la calotte (4) de sa base (5) avec un tournevis d'après la figure et tournez simultanément la calotte (4) en sens inverse horaire. G Fixez la base de la calotte (5) au support de la lampe clignotante (6) avec les deux vis fournies (3). H Positionnez le support de l'antenne (7).

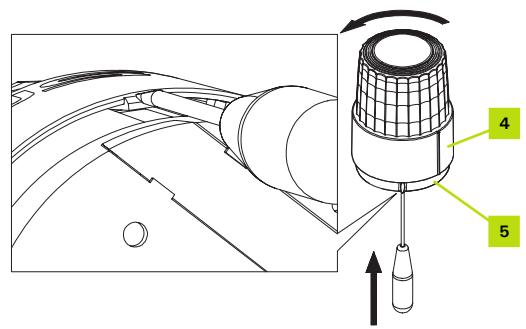

Positionner la calotte (4) sur sa base (5) et la tourner légèrement en sens inverse horaire jusqu'à ce qu'elle pénétre dans son logement. Ensuite, la tourner en sens horaire jusqu'au blocage complet. N. B. : sur la base de la calotte se trouve une languette de blocage (8) qu'il faut accoupler à l'encastrement (9) de la calotte (4).

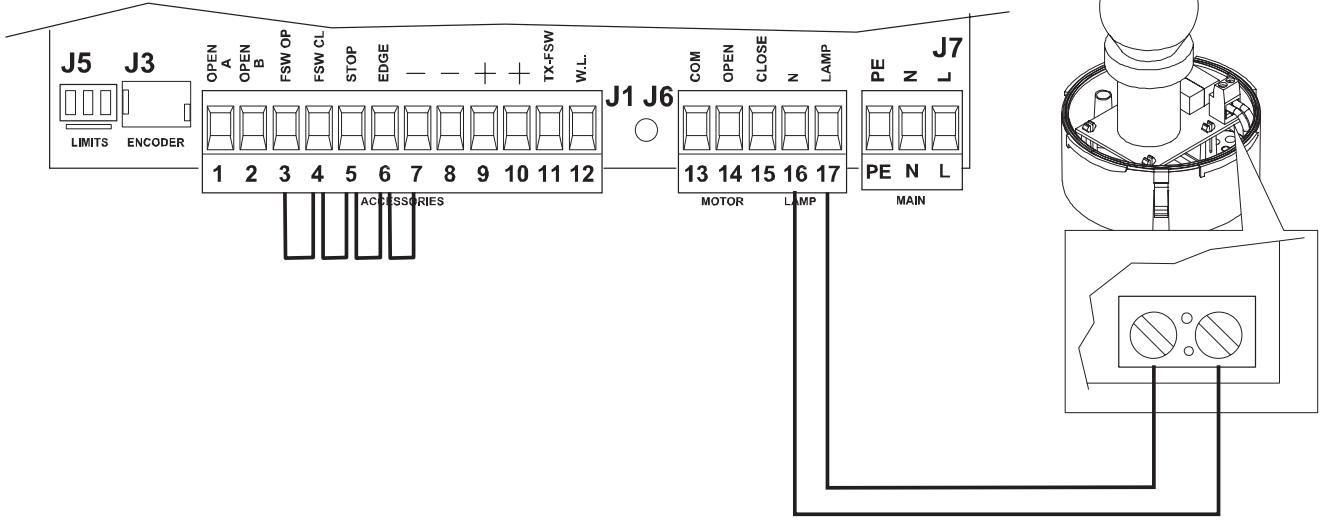

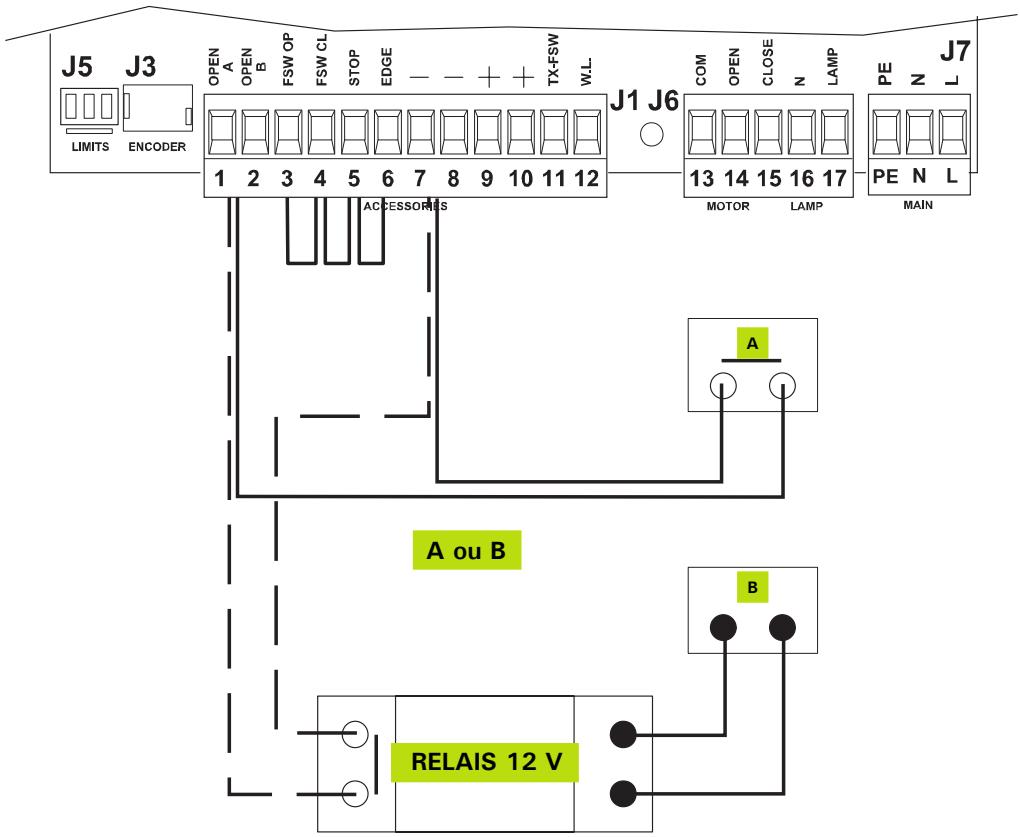

Pour la connexion électrique, consulter le paragraphe 5.4.

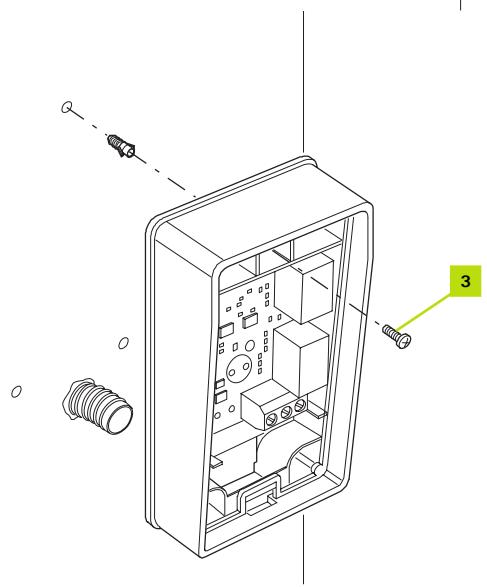

4.2 Installation des photocellules
Choisir la position des deux éléments qui composent la photocellule (TX et RX) en respectant les prescriptions suivantes:
- Les placer à une hauteur de 40-60 cm au-dessus du sol, sur les côtés de la zone à protéger, du côté extérieur (vers la rue) et le plus près possible du bord du portail, c'est-à-dire non au-delà de 15 cm.
- Diriger l'émetteur TX sur le récepteur RX avec une tolérance maximale de.
- Aux deux endroits prévus doit se couvrir une gaine de passage des câbles.

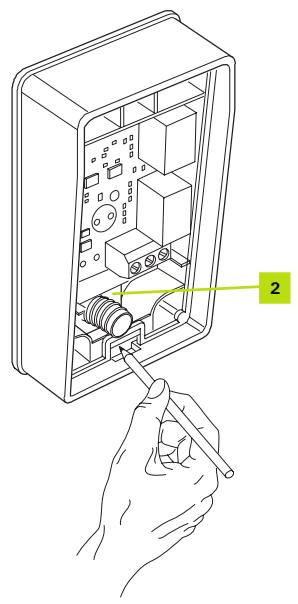

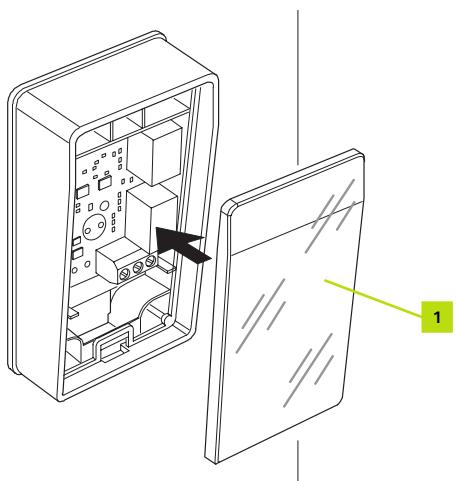

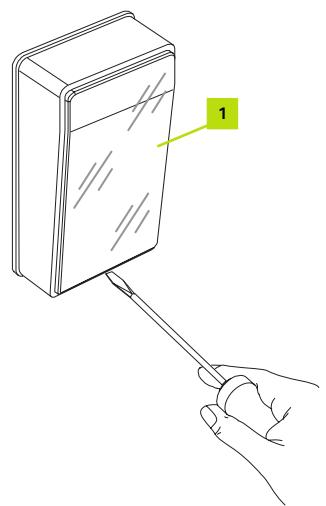

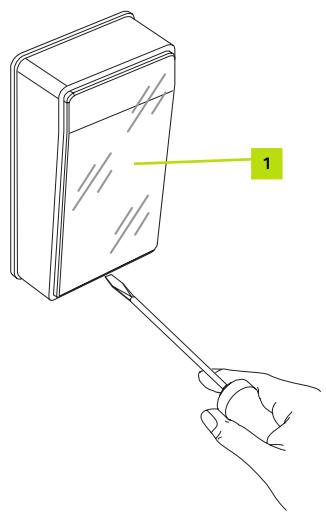

B Démonter la vitre frontale (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. C Positionner la photocellule sur le point d'arrivée de la gaine de passage des câbles, en veillant à ce que le trou sur le fond (2) corresponde à la sortie des câbles du mur; tracer les points de perçage en se servant du fond comme référence. D Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. E Fixer la photocellule avec les vis (3). F Pour la connexion électrique, consulter le paragraphe 5.4. G Remettre la vitre en place (1) et la fermer par une légère pression. H Répéter les opérations décrites ci-dessus pour la photocellule se trouvant du côté opposé.
4.3 Installation du selectionur à clé

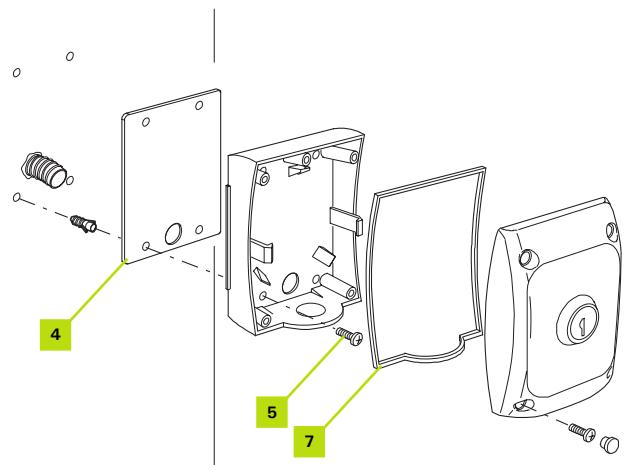

A Choisir la position du sélecteur afin qu'il se trouve à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, afin qu'il puisse également être utilisé par des personnes d'une taille différente. B Pour séparer le boîtier du couvercle, enlever les bouchons (6), dévisser les vis (1) et tirer légèrement, en tournant la clé en sens inverse. C Décoincer les trous de fixation (2) et le trou de passage des câbles (3) sur le fond du boîtier avec un tournevis. D Tracer les points de perçage en se servant du boîtier comme référence et en veillant à ce que le trou du fond corresponde à la sortie des câbles. E Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. F Positionner l'entretoise (4) entre le mur et le boîtier et le fixer avec les vis (5). G Pour la connexion électrique, consulter le paragraphe 5.4. H Vérifier la présence du joint (7) entre le couvercle et le boîtier.

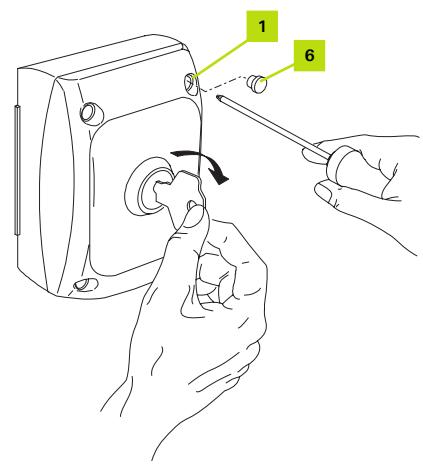

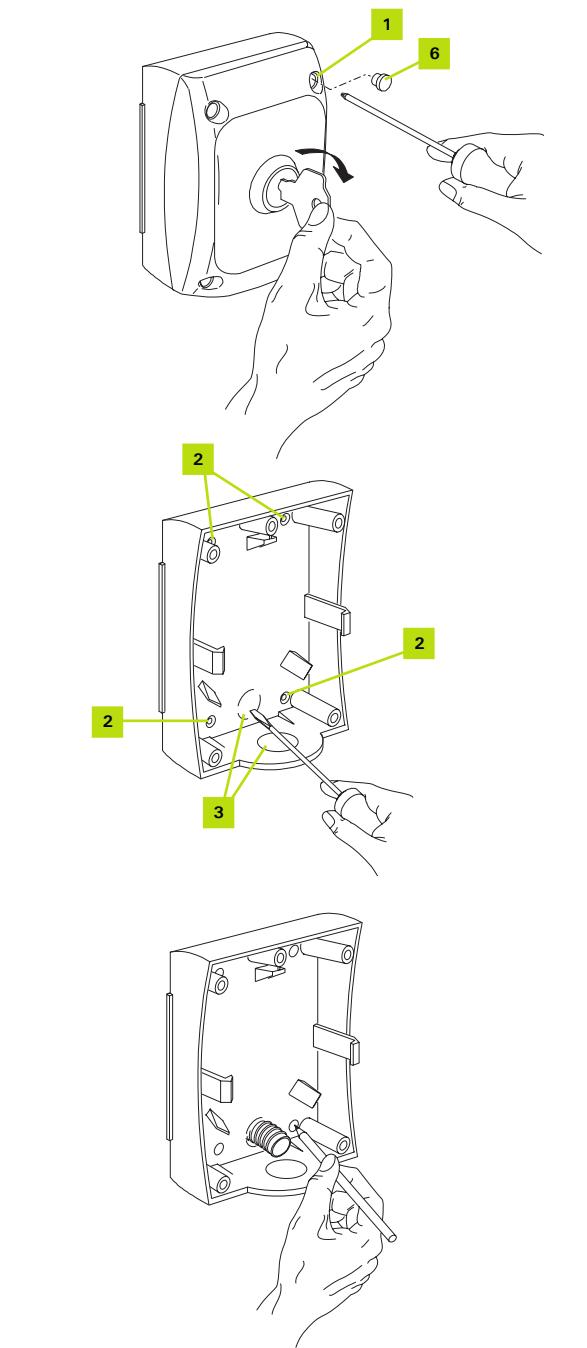

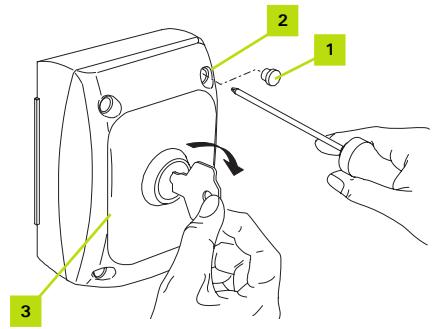

Pour placer le couvercle sur le boitier, tourner la clé en sens horaire et après l'avoir installé, ramener la clé au centre.
Serrer les vis (1) et remonter les bouchons (6).

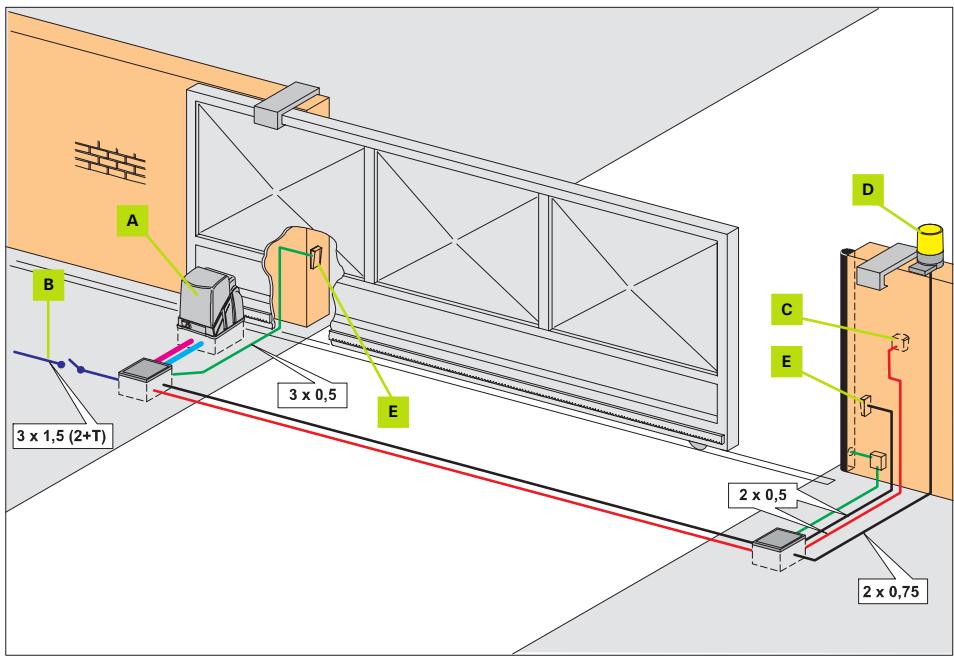

5.1 SCHEMA D'implantation
A) Opérateur contenant une platine électronique B) 3 × 1,5 ~mm^2(2 + T) 230 Vac. C) Sélecteur à clé EN OPTION D) Clignotant E) Cellules infrarouge
1) Pour la pose des câbles électriques, utiliser des gaines rigides et/ou flexibles adéquats.
Platine electronique a 382
Tension d'alimentation: 230 V 50Hz
Puissance absorbée: 10 W
Charge maxi moteur: 1000 W
Charge maxi accessoires: 0.5 A
Température d'utilisation: - 20 / + 55°C
Fusibles protection: F1: 5A. F2: 800mA
Temps ouverture/fermeture: Programmable de 0 à 4 min.
Temps de pause: de 0 à 4 min.
Force de poussée: Régulable sur 50 niveaux.
Programmation:
3 touches (+, -, F) et mode base" ou avancée".
Fonctions programmables en mode base:
Logique de fonctionnement - Temps pause - Force de poussée - Direction du portail Fonctions programmables en mode avancé: Couple au démarrage - Freinage - Failsafe - Préclignotement - Lampe témoin/Sortie temporisée - Logique sécurités d'ouverture et de fermeture - Encodeur - Ralentissements - Temps d'ouverture partielle - Temps de fonctionnement - Demande d'assistance - Compteur de cycles.
5.2.2 Présentation des UNITS
Fusibles: F1 : 5A F2 : 0.8A

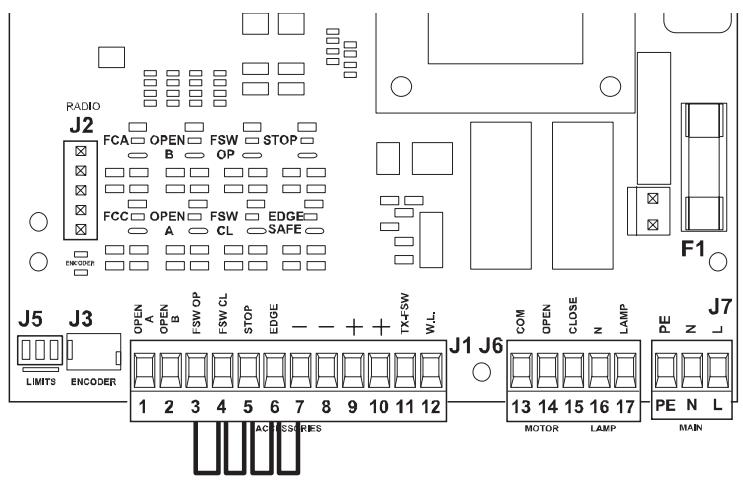

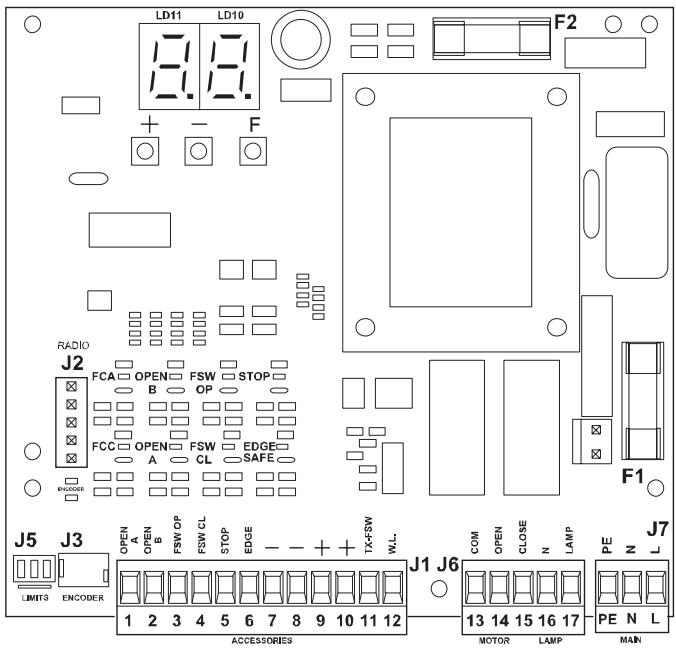

J1: Bornier basse tension J2: Connecteur radio J3: Connecteur sécurité obstacle (encoder) J5: Connecteur fin de course J6: Bornier moteur et clignotant J7: Bornier secteur 230 Volts LD: Afficheur de signalisation et programmation. F: bouton-poussoir de programmation "F" :- bouton-poussoir de programmation "-" +: bouton-poussoir de programmation " +"
LEDS
FCA: Voyant fin de course ouverture
FCC: Fin de course fermeture
OPEN B: Ouverture partielle
OPEN A: Ouverture totale
FSW OP: Cellule sécurité ouverture
FSW CL: Cellule sécurité fermeture
STOP: arrêt d'urgence
EDGE SAFE: Sécurité barre palpeuse
Description des borniers
BORNIER J7 Bornier secteur 230 V
PE: Terre secteur (fils vert/jaune)
N: Neutre secteur (fil bleu)
L: Phase secteur (fil marron)
BORNIER J6 Bornier moteur 230V
13/COM: Commun moteur
14/OPEN: Ouverture moteur
15/CLOSE: Fermeture moteur
16/N: Clignotant 230V
17/LAMP: Clignotant 230V
BORNIER J2
Connecteur 5 broches pour récepteur embrochable
433 MHz
BORNIER J3
Connecteur sécurité obstacle
BORNIER J5
Connecteur entrée fins de course Ouverture et Fermeture
Bornier J1 bornière tension
1/OPEN A: Entrée commande ouverture totale 2/OPEN B: Entrée commande ouverture partielle 3/FSW OP: Entrée cellule sécurité à l'ouverture 4/FSW CL: Entrée cellule sécurité à la fermeture 5/STOP: Entrée commande arrêt d'urgence 6/COSTA: Entrée sécurité barre palpeuse 7/COM: Entrée commun (négatif) 8/COM: Sortie commun (négatif accessoires) 9/+24: Sortie + 24 v accessoires 10/+24: Sortie + 24 v accessoires 11/TX FSW: Sortie - 24 v émetteur cellule 12/W. L.: Sortie lampe 24 v état portail
5.2.3 Branchement de l'alimentation
Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisation.
5.3 Branchement moteur et fin de COURSE
En fonction du sens d'ouverture du portail (vers la droite ou vers la gauche en le regardant de l'intérieur), suivre les indications du paragraphe 5.5.5 pour le réglage de la direction d'ouverture, sur l'Afficheur de signalisation et de programmation.
Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par différentiel ou fusible 10 Ampères.
Ligne 3 × 1,5 ~mm^2 de la maison au pilier (Normes EDF)
Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.
5.4.2 Selecteur a CLE
A) Démonter les bouchons (1) et dévisser les vis (2). B) Tourner la clé en sens horaire. Enlever le couvercle (3).

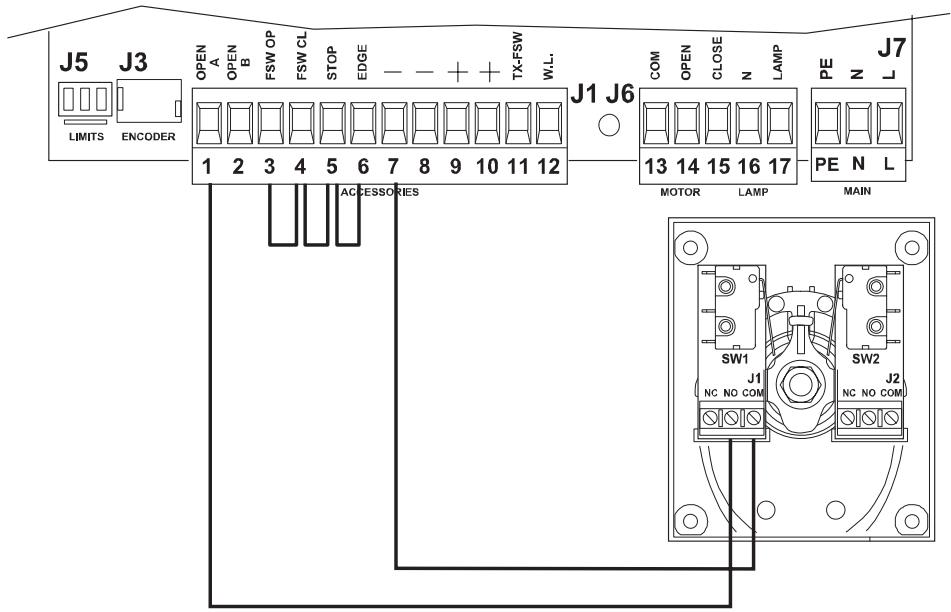

Branchement pour l'ouverture TOTALE de portail sur le bornier J1
Utiliser du câble de 0,75mm² ou du câble téléphoné
Étanchéiser les entrées de câbles avec du joint silicone.

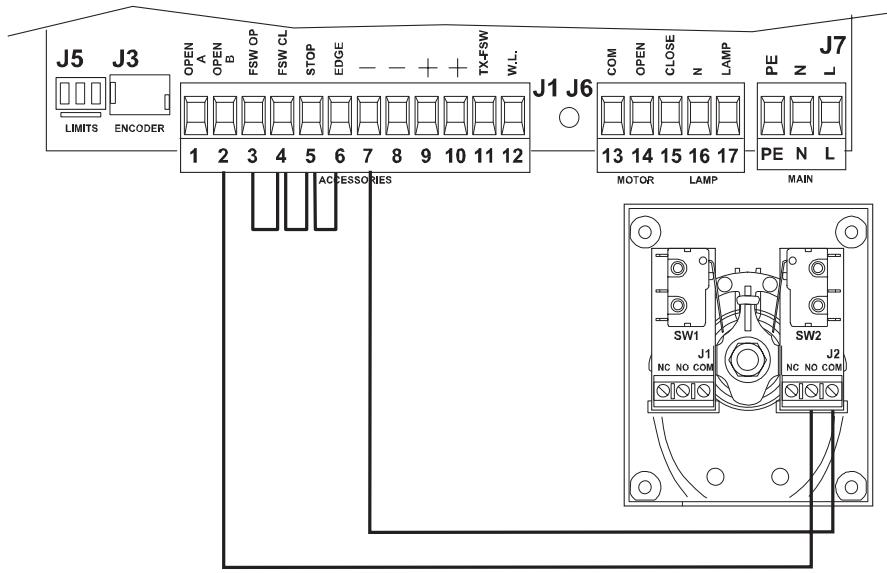

Branchements pour l'ouverture partielle de portail sur le bornier J1
Utiliser du câble de 0,75mm² ou du câble téléphoné
Étanchéiser les entrées de câbles avec du joint silicone.
5.4.2 Dispositif lumineux de signalisation
A) Démonter la calotte (1) de sa base (2) avec un tournevis d'après la figure et tourner simultanément la calotte (1) en sens inverse horaire. B) Libérer un trou pré-cassé (3) sur la base de la calotte (2) ainsi que les trous du passé-câble (4).
Le passé-câble est disposé pour le passage des fils uniquement, il est impossible d'y faire passer tout le câble.
C) Positionner le passé-câble dans le trou libre. D) Connecter le câble (de 0,75 mm²) aux bornes de la carte de la lampe d'après la Figure.
Il n'est pas nécessaire de respecter la polarité sur la borne.
5.4.3 Photocellules
A) Démonter la façade (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. B) Connecter les câbles électriques dans les bornes spécifiques d'après la Figure.

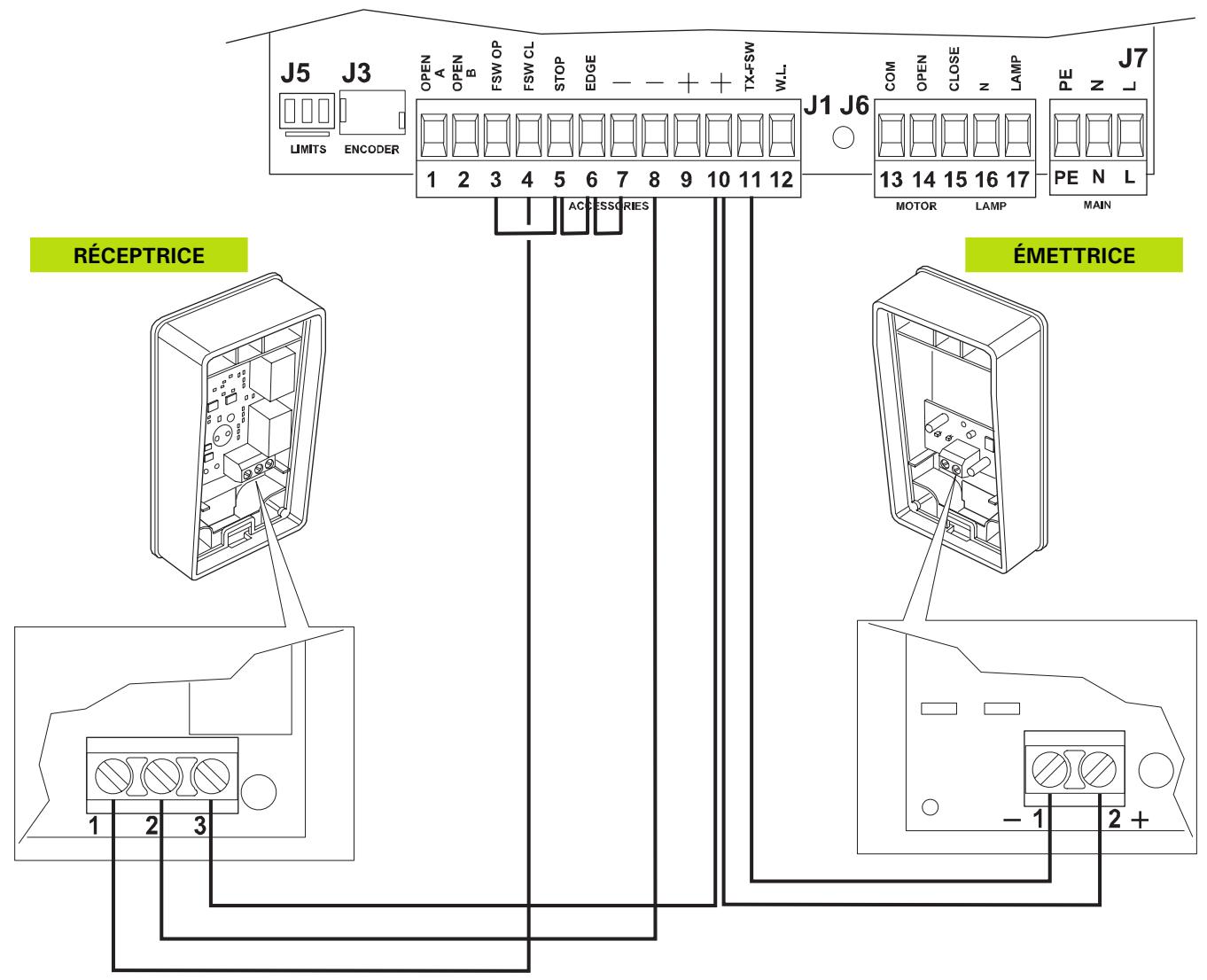

Connexion d'une PAIRE de photocellules
Utiliser du câble de 0,75mm² ou du câble téléphone
Étanchéiser les entrées de câbles avec du joint silicone.

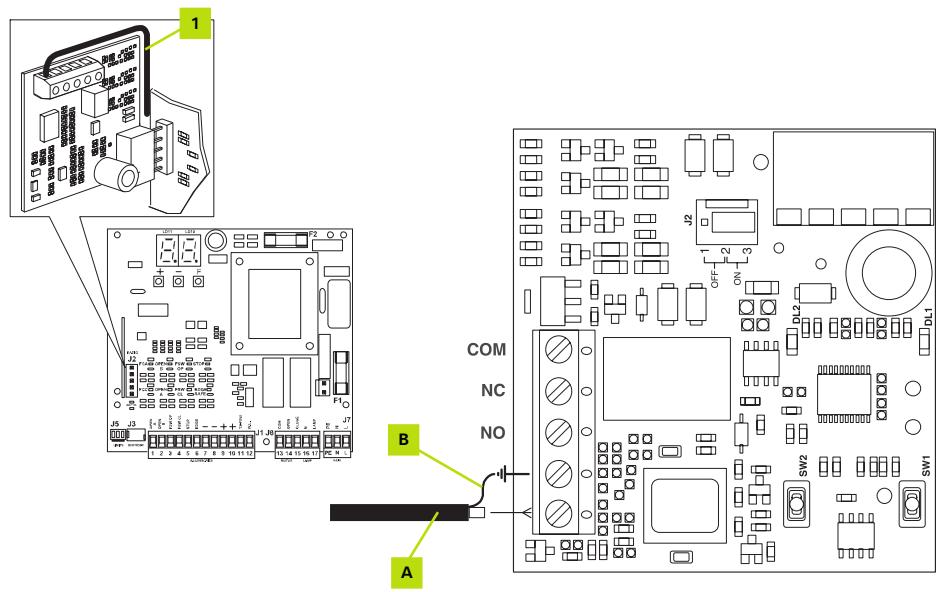

Branchement du cable coaxial de l'antenne exterieure
Démonter l'antenne fournie (1) et réaliser les connexions suivantes :
A) Débrancher coaxial de l'antenne B) Tresse de masse
BORNIER J1
A) Portier avec sortie A contact sec (sans tension) OU B) Portier avec sortie délivrant une tension de 12 V
5.5 Programmation

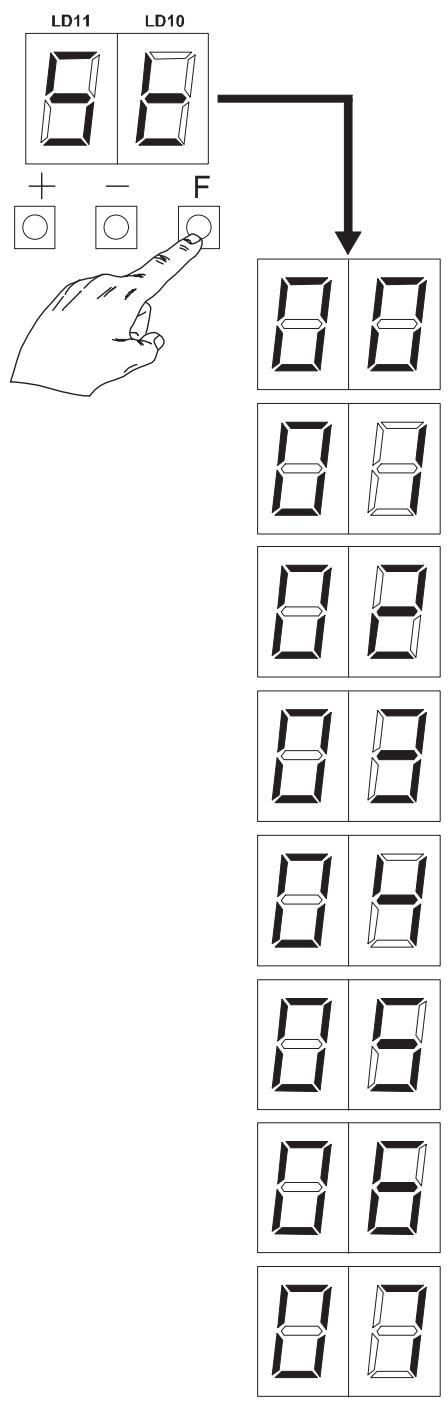

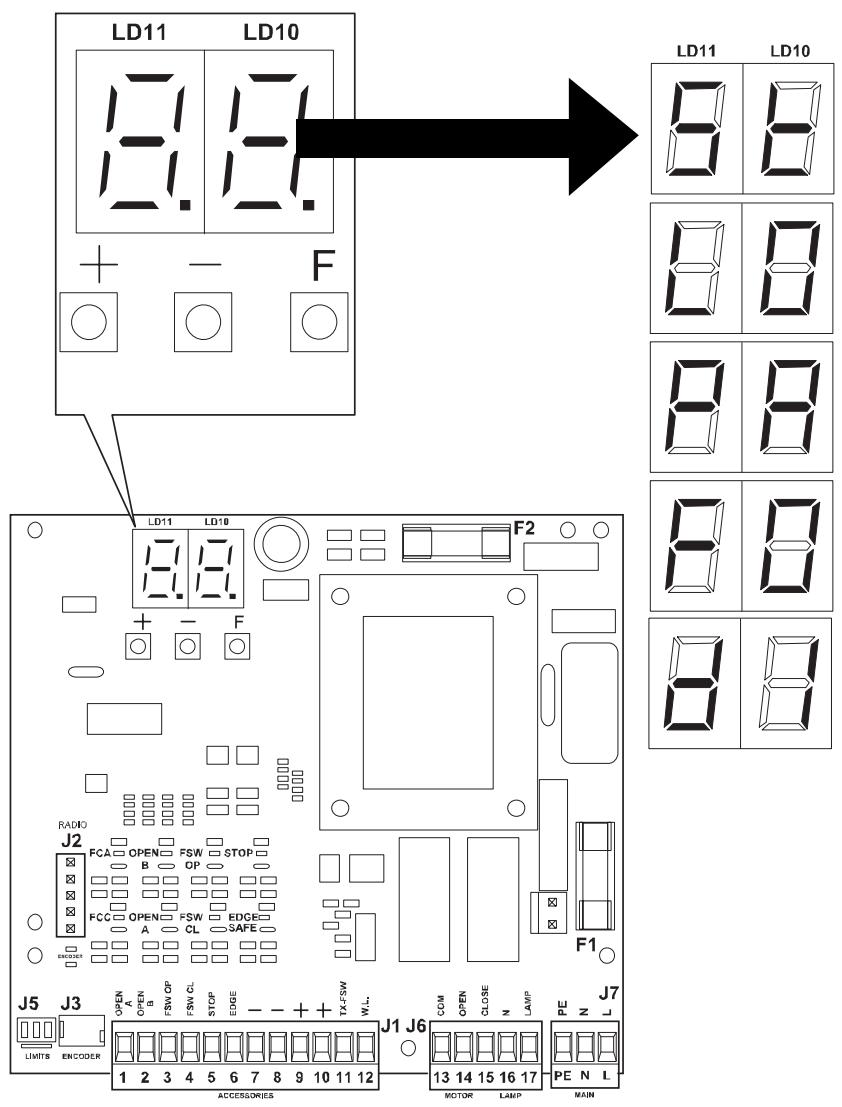

Pour programmer le fonctionnement de l'automatisme, accéder à la modalité "PROGRAMMATION". On accède à la PROGRAMMATION par l'intermédiaire du bouton-poussoir "F":
- Lorsqu'on l'enfonce (et en le maintenant enfoncé) l'afficheur montre le nom de la première fonction.
- en relâchant le bouton-poussoir, l'afficheur indique la valeur de la fonction qui peut être modifiée avec les touches + et -.
- en appuyant de nouveau sur "F" (et en maintenant la touche enfoncée) l'afficheur montre le nom de la fonction suivante, etc. Arrivés à la dernière fonction, une pression sur le bouton-poussoir "F" entraîne la sortie de la programmation et l'afficheur recommence à afficher l'état du portail.
- Bouton-poussoir + : chaque pression augmente les valeurs; si on le maintient enfoncé, les valeurs défilent rapidement en augmentant.
- Bouton-poussoir -: chaque pression diminue les valeurs; si on le maintiennent enfoncé, les valeurs défilent rapidement en diminuant.
Sortie de la programmation et retour à l'affichage de l'état du portail.
LE PORTAIL EST FERMÉ
LE PORTAIL S'OUVRE
LE PORTAIL EST ARRETE ENTRE LES FINS DE COURSE
LE PORTAIL EST OUVERT
LE PORTAIL EST OUVERT EN TEMPS DE PAUSE
LE PORTAIL EST EN DEFAULT SECURITE
LE PORTAIL SE FERME
LE PORTAIL EST EN INVERSION SÉCURITÉ
5.5.2 Selection des logiques de fonctionnement
Appuyer sur le bouton "F" jusqu'à l'apparition de "LO" sur l'afficheur.
Choisir le mode de fonctionnement désiré: AP ou EP.
RELÂCHER LE POUSSOIR F; L'AFFICHEUR INDIQUE A

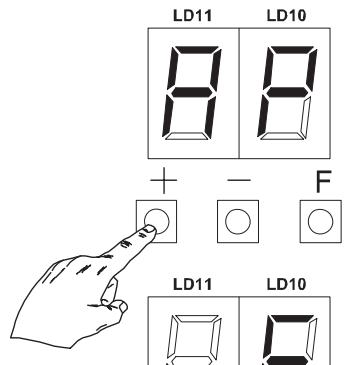

LOGIQUE AP : AUTOMATIQUE APPUYER 1 FOIS SUR LE POUSSOIR +; L'AFFICHEUR INDIQUE AP; FERMETURE AUTOMATIQUE. EN OUVERTURE LA COMMANDE ARRÊTE; LA COMMANDE SUIVANTE REFERME. EN FERMETURE LA COMMANDE REOUVRE; FERMETURE APRES TEMPS DE PAUSE.
APPUYER 1 FOIS SUR LE POUSSOIR +;
L'afficheur indique S.
APPUYER 1 FOIS SUR LE POUSSOIR +;
L'afficheur indique E.

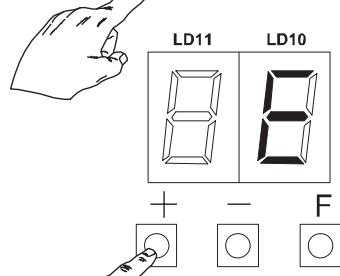

LOGIQUE EP : MANUELLE PAS A PAS
APPUYER 1 FOIS SUR LE POUSSOIR +;
L'AFFICHEUR INDIQUE EP. FERMETURE COMMANDEE.
EN OUVERTURE LA COMMANDE ARRETE; LA COMMANDE SUIVANTE REFERME
EN FERMETURE LA COMMANDE ARRETE; LA COMMANDE SUIVANTE REOUVRE.

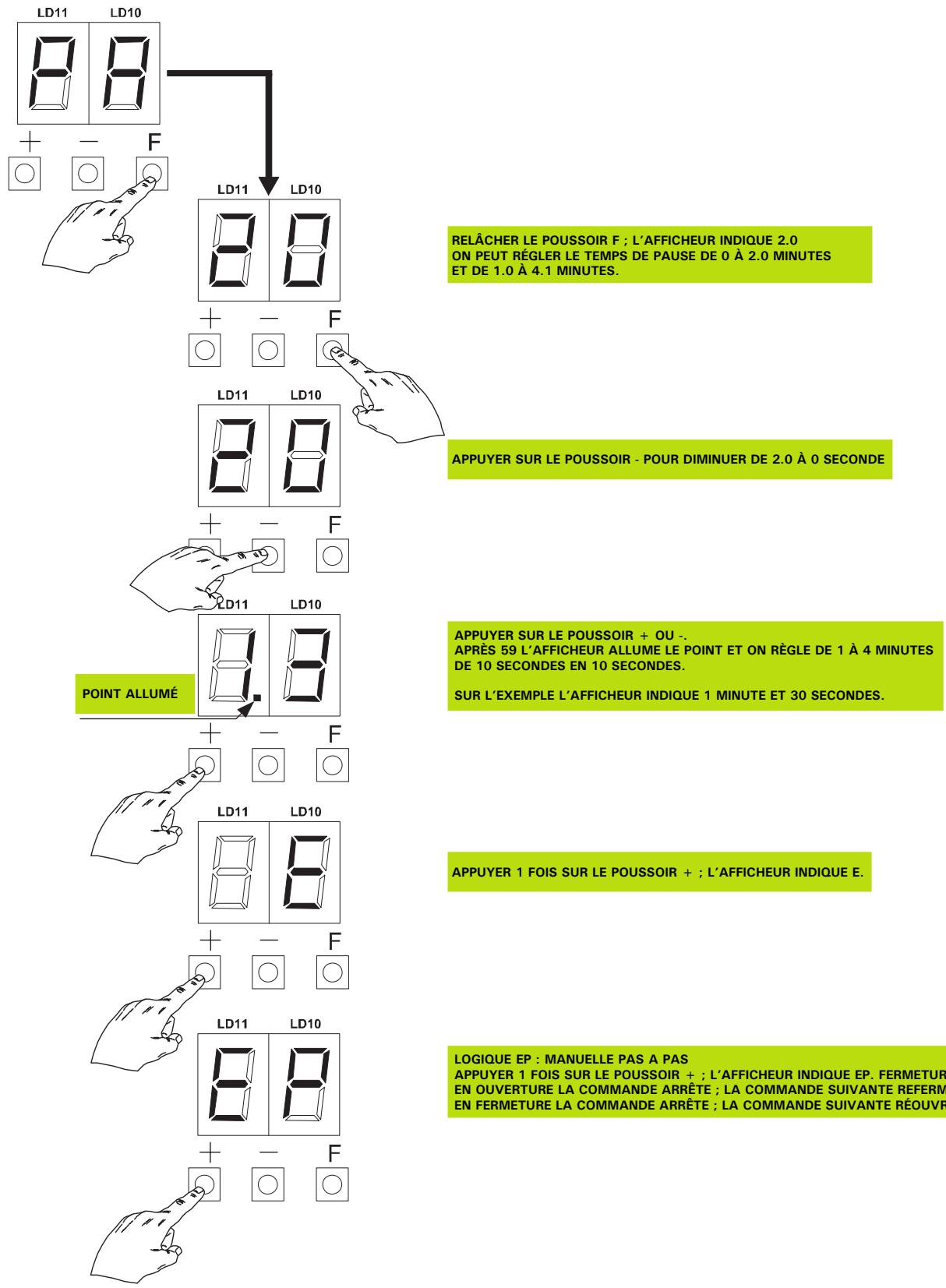

5.5.3 Réglage du temps de PAUSE
Pour la logique "AP".
N'a d'effet que si l'on a sélectionné une logique automatique au réglage du par. 5.5.2 sélection des logiques de fonctionnement.
Appuyer sur le bouton "F"; l'afficheur indique PA.
5.5.4 Réglage puissance moteur

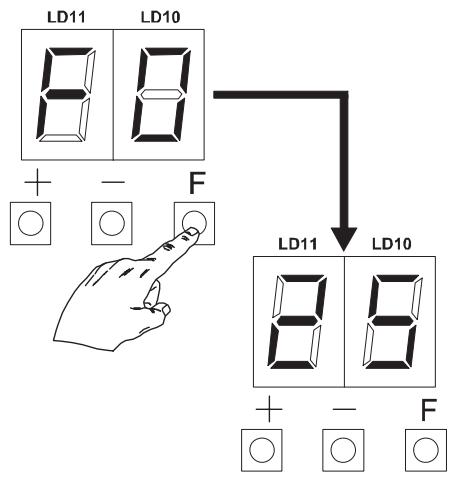

Règle la poussée du Moteur de 1 à 50. Appuyer sur le poussoir F; l'afficheur indique "FO".
RELÂCHER LE POUSSOIR F; L'AFFICHEUR INDIQUE 25.

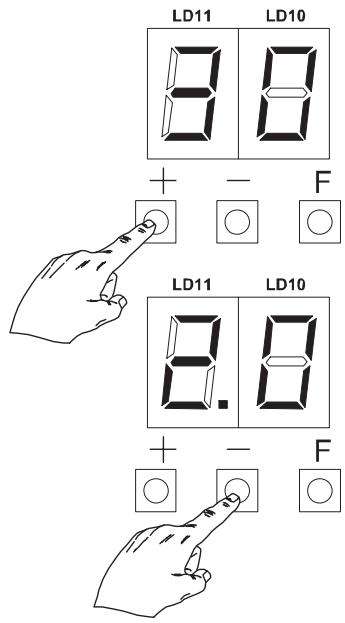

POUR AUGMENTER LA PUISSANCE, APPUYER SUR LE POUSSOIR + (50 MAXIMUM) POUR PORTAIL Lourd, OU TEMPS FROID, AFFICHER 35.
POUR DIMINUER LA PUISSANCE, APPUYER SUR LE POUSSOIR - (01 MINIMUM)
5.5.5 Réglage direction ouverture moteur
Indique le mouvement d'ouverture du portail et permet de ne pas modifier les connexions sur le bornier du moteur et du fin de course.

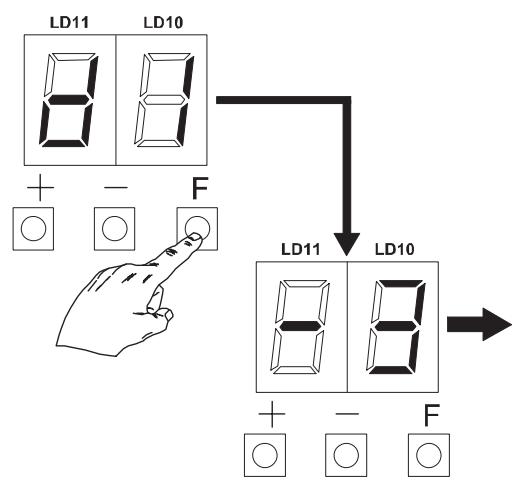

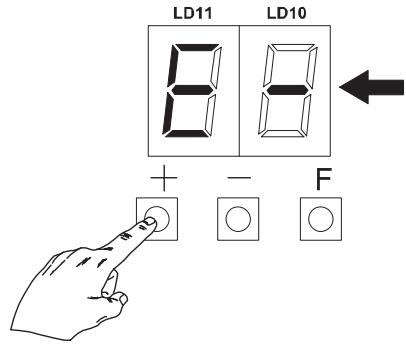

Indication sur l'afficheur avec 8 ouverture vers la droite, 8 ouverture vers la gauche. Appuyer sur le poussoir "F"; l'afficheur indique "F".
RELACHER LE POUSSOIR F; L'AFFICHEUR INDIQUE FLECHE VERS LA DROITE. SI LE PORTAIL OUVRE VERS LA DROITE (VU DE L'INTERIEUR) NE RIEN TOUCHER.
SI LE PORTAIL OUVRE VERS LA GAUCHE (VU DE L'INTÉRIEUR), APPUYER SUR LE POUSSOUR + L'AFFICHEUR INDIQUE FLECHE VERS LA GAUCHE.
POUR REVENIR À L'ÉTAT PORTAIL, APPUYER SUR F ET RELACHER. L'AFFICHEUR INDIQUE ST, ET VISUALISE LA SITUATION DU PORTAIL.

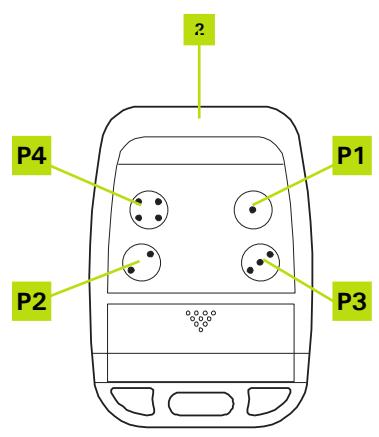

Reglage recepteur RADIO BI CANAL et telecommande 4 fonctions
LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE TOTALE.
LE CANAL 2 PEUT ETRE UTILISSE POUR L'OUVERTURE PARTIELLE.

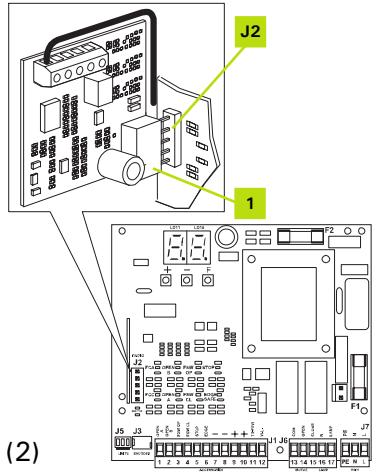

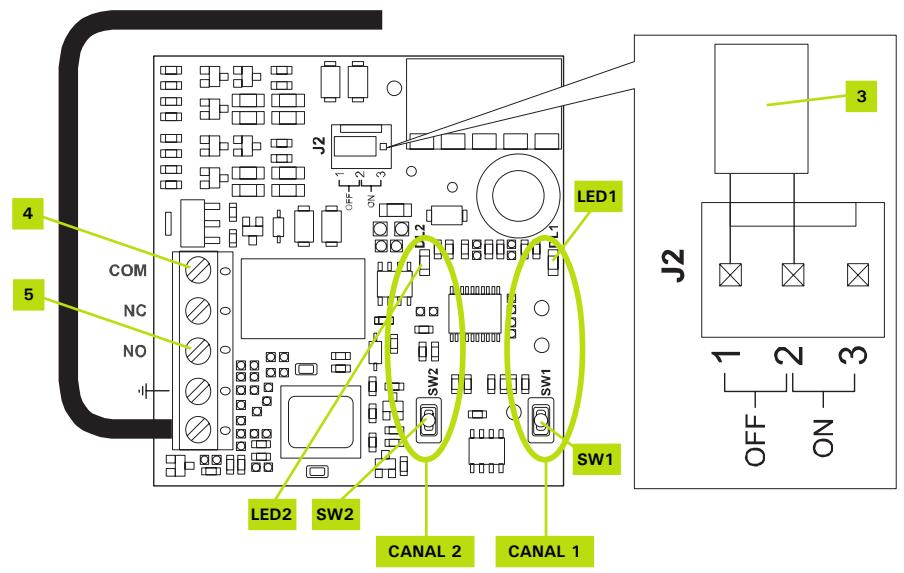

- Insérer le RÉCEPTEUR embrochable (1) sur le connecteur à cinq broches J5 lient sur la platine électronique.
- TELECOMMANDANDE 4 FUNCTIONS (2) PROGRAMMATION du CANAL 1
Sur le récepteur, appuyer brièvement sur le pouvoir SW1.
Le voyant LED 1 s'allume fixe.
Dans un décalage de 10 secondes, appuyer sur le bouton besoin de la télécommande, jusqu'à ce que le voyant LED 1 clignote.
(TENIR la Télecommande à 1 METRE Minimum du Récepteur).
Le voyant LED 1 reste allumé pendant 10 secondes.
Si on a plusieurs télécommandes : Tant que le voyant LED 1 est allumé, appuyer sur le bouton besoin des autres télécommandes.
PROGRAMMATION du CANAL 2
Sur le récepteur appuyer brièvement sur le pouvoir SW2.
Le voyant LED 2 s'allume fixe.
Dans un décal de 10 secondes, appuyer sur le deuxième bouton choisi de la télécommande jusqu'à ce que le voyant LED 2 clignote.
(TENIR la Télecommande à 1 METRE Minimum du récepteur).
Le voyant LED 2 reste allumé pendant 10 secondes.
Si on a plusieurs télécommandes : Tant que le voyant LED 2 est allumé, appuyer sur le deuxième bouton choisi des autres télécommandes.
- PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur).
Prendre une télécommande déjà programmée.
Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur.
Les LED du récepteur clignotent.
Appuyer sur le bouton déjà mémorisé, le canal activé s'allume fixe.
Prendre la télécommande à rajouter, appuyer sur le bouton besoin de la nouvelle télécommande.
- UTILISATION et PROGRAMMATION du CANAL 2
- Il faut que le "cavalier" J2 (3) soit en position OFF (sur 1 et 2).
- Le deuxième canal peut être utilisé pour l'ouverture partielle.
Brancher les deux bornes COM et NO (4 et 5) sur les bornes 2 (OPEN B) et 7 (-) du bornier J1 de la platine électronique.
EFFECEMENT de la MEMOIRE RECEPTEUR - Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu'à ce que LED clignotent.
Quand le clignotement s'arrête, la mémoire est effacée.
0892 69 00 34
ASSISTANCE TELEPHONIQUE 6 JOURS/7
0,34 € TTC LA MINUTE
www. adyx. fr
