ATLAS 2 - Motorisation de portail ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de portail à battants
Marque	ADYX
Modèle	ATLAS 2
Alimentation	230 V ~ 50/60 Hz
Puissance absorbée	280 W
Force de traction	300 daN
Course utile de la tige	490 mm
Vitesse de la tige	1,5 cm/s
Poids de l'opérateur	6 kg
Indice de protection	IP54
Température d'utilisation	-20 °C à +55 °C
Fréquence d'utilisation	18 cycles/h
Poids maxi du vantail	300 kg
Longueur maxi du vantail	1,8 m
Moteur électrique	4 pôles, 1400 tr/min
Fonctions principales	Ouverture, fermeture, arrêt ; modes Pas à Pas et Automatique ; ralentissement en fin de course ; télécommande 433 MHz
Sécurité	Photocellules, déverrouillage manuel, système irréversible, protection thermique
Entretien	Vérifier et graisser les articulations ; contrôler l'état des câbles et des fixations ; nettoyer les photocellules
Pièces détachées	Télécommande, récepteur radio, platine électronique, condensateurs, pattes de fixation, antenne
Réparabilité	Assistance téléphonique ADYX au 0892 69 00 34 ; utiliser exclusivement des pièces d'origine
Informations générales	Notice d'installation incluse ; enregistrement en ligne via code 11111 ; intervention sur secteur et batterie obligatoirement hors tension

FOIRE AUX QUESTIONS - ATLAS 2 ADYX

Quels sont les modes de fonctionnement disponibles ?

Deux modes sont disponibles : le mode Pas à Pas (semi-automatique) où chaque commande alterne ouverture et fermeture, et le mode Automatique où le portail se referme automatiquement après un temps de pause programmable.

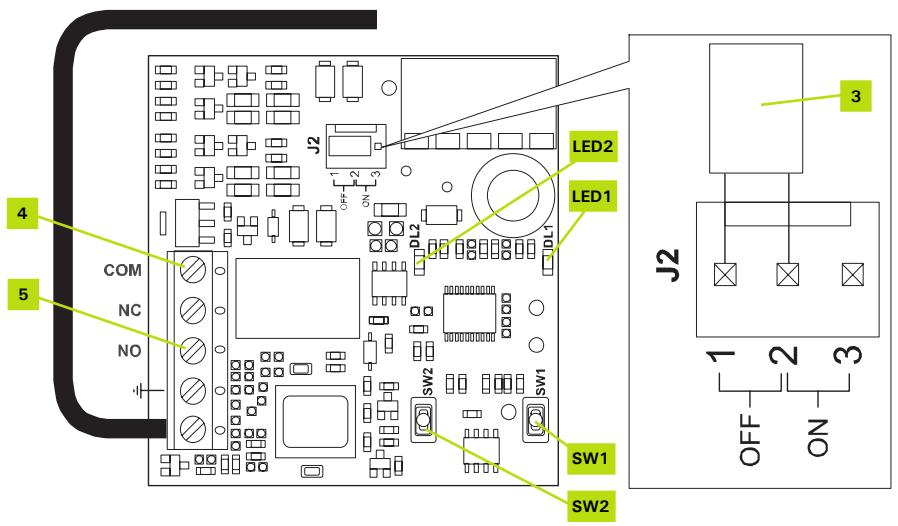

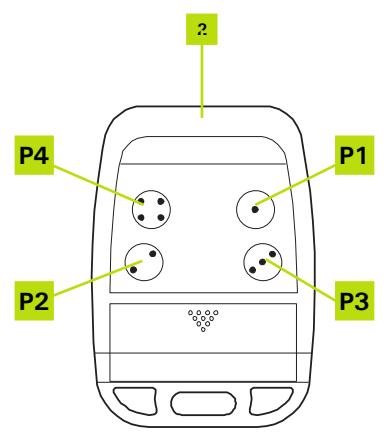

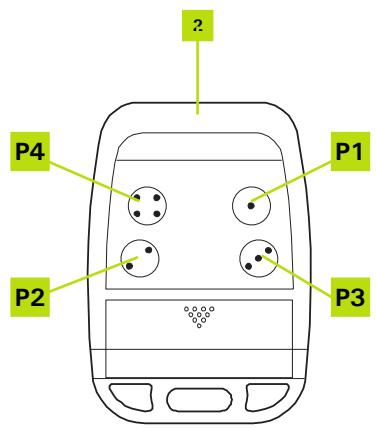

Comment programmer la télécommande ?

Pour le canal 1 (ouverture totale), appuyez brièvement sur le bouton SW1 du récepteur, puis dans les 10 secondes appuyez sur le bouton de la télécommande jusqu'à ce que la LED clignote. Pour le canal 2 (piéton), utilisez SW2. Consultez le paragraphe 5.6 de la notice.

Que faire si le portail ne bouge pas après la mise sous tension ?

Vérifiez d'abord que les fusibles F1 (5A) et F2 (0,8A) sont en bon état. Assurez-vous que les ponts sur le bornier J1 sont présents (bornes 11-16, 12-19, 13-19) si les photocellules ne sont pas branchées. Contrôlez également la présence du 230 V sur le bornier J3.

Comment déverrouiller manuellement le portail en cas de panne ?

Introduisez la clé spéciale dans la partie supérieure de l'opérateur, sous le bouchon de protection noir, et tournez-la dans le sens inverse horaire pour déverrouiller. Pour verrouiller, tournez en sens horaire.

Quel câble utiliser pour l'alimentation secteur ?

Utilisez un câble 3 × 1,5 mm² (2 conducteurs + terre) de type U1000 R2V, protégé par un disjoncteur ou fusible de 10 A. L'installation doit comporter un interrupteur différentiel 30 mA.

Comment installer les photocellules ?

Placez l'émetteur (TX) et le récepteur (RX) à une hauteur de 40-60 cm du sol, du côté extérieur, à moins de 15 cm du bord du portail. Dirigez le TX vers le RX. Raccordez-les selon le schéma : bornes 12-19 pour la sécurité en fermeture, ou 13-19 pour l'ouverture.

Que signifie le voyant LED 'OP A' allumé en permanence ?

Cela indique qu'une commande d'ouverture totale est bloquée. Vérifiez qu'il n'y a pas de pont entre les bornes 9 et 15 du bornier J1. Si c'est le cas, retirez-le ; sinon, la commande reste active en continu.

Quel entretien régulier est recommandé ?

Vérifiez périodiquement l'état des câbles, des fixations et des joints d'étanchéité. Graissez les articulations des opérateurs. Nettoyez les photocellules pour éviter les fausses détections. Coupez toujours l'alimentation avant toute intervention.

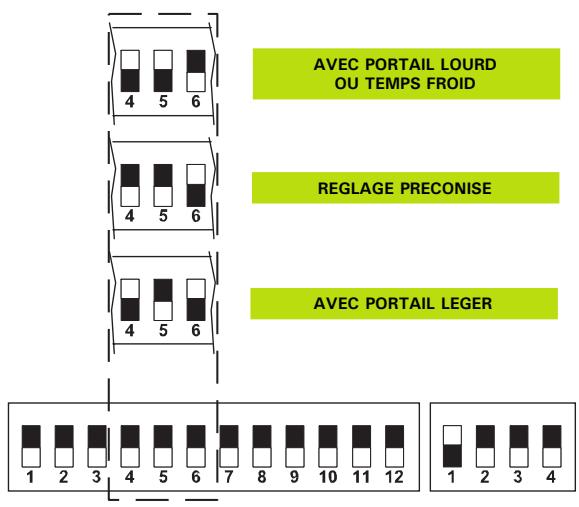

Comment régler la puissance des moteurs ?

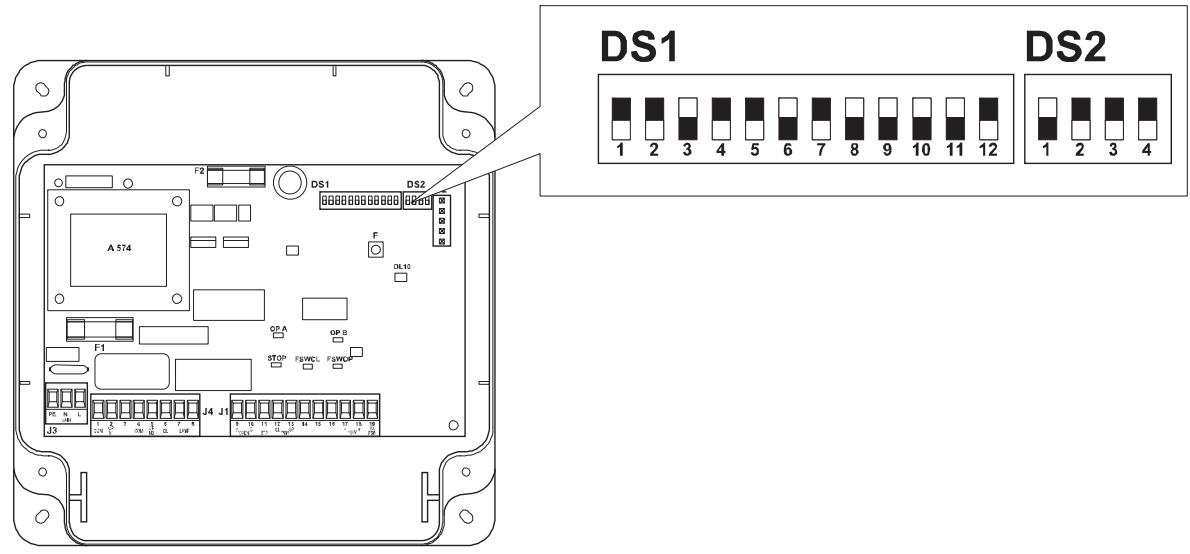

Utilisez les DIP-switches DS1 (positions 1-3 pour moteur 1, 4-6 pour moteur 2) sur la platine électronique. Pour un portail lourd ou par temps froid, augmentez la puissance en positionnant les switchs vers ON selon le tableau de la notice.

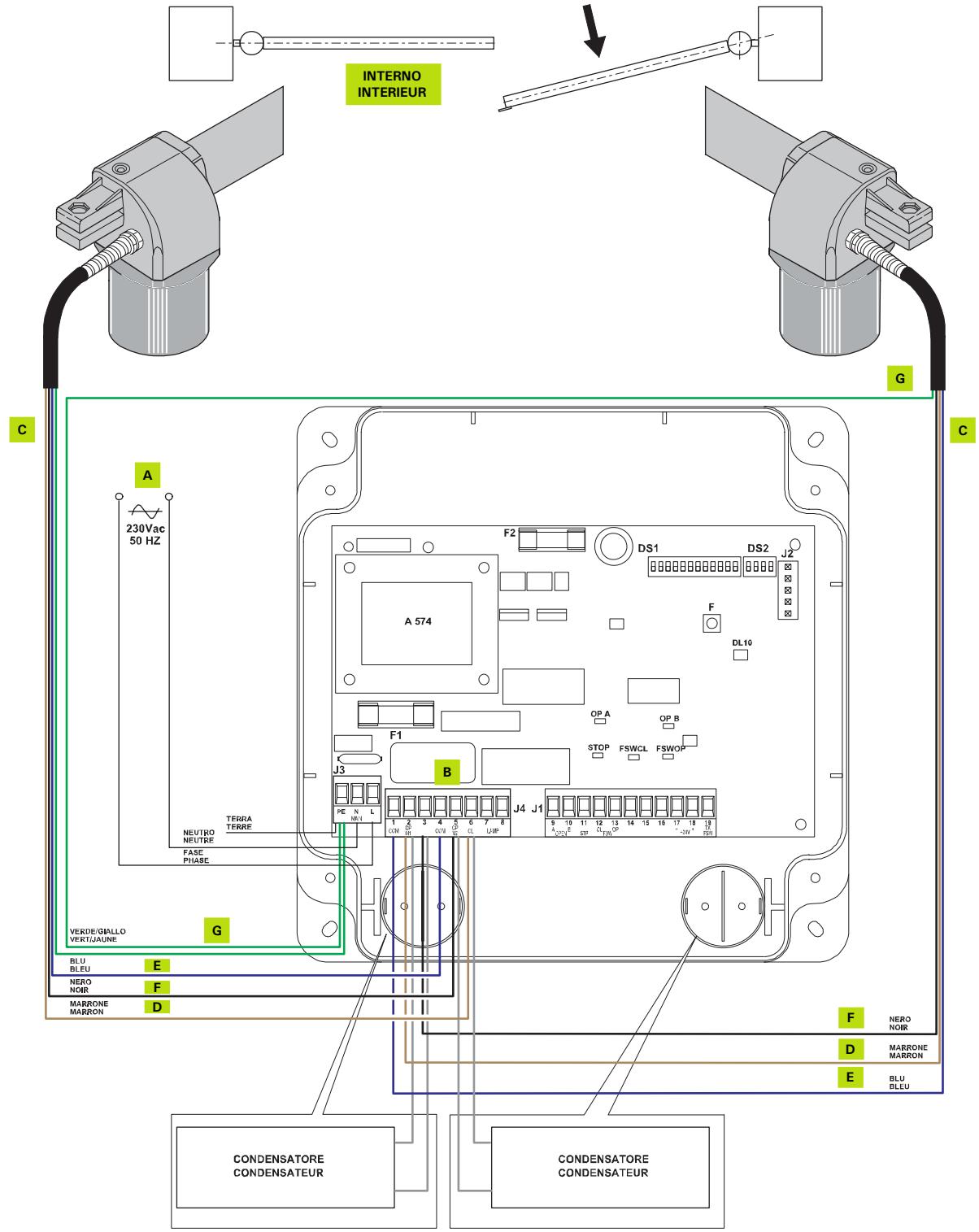

Que faire si un vantail s'ouvre alors que l'autre se ferme ?

Cela signifie que les moteurs sont branchés à l'envers. Coupez l'alimentation, puis inversez les fils marron et noir sur le moteur concerné. Consultez le paragraphe '1ère mise en service' de la notice.

MODE D'EMPLOI ATLAS 2 ADYX

Motorisation pour portail à battants

Notice d'installation

CODE D'ENREGISTREMENT

11111

Pour enregistrer vos données sur notre website, veuillez écrire ce code dans le guide pour l'installation de www. adyx. fr

1 PRECAUTIONS 3

1.1 LEXIQUE DES MOTS TECHNIQUES 3 1.2 PRECONISATIONS D'EMPLOI 3

2.1 USAGE PRÉVU 4 2.2 DISPOSITIONIFS INCLUS DANS L'EMBALLAGE 4 2.3 ACCESSORIES (EN OPTION) 5 2.4 CHARACTERISTIQUES TECHNIQUES 5

3 Installation de l'opérateur 6

3.1 VÉRIFICATIONS PRÉLIMINAIRES 6 3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) 6 3.3 PROCEDURE DE MONTAGE 8 3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE 13

4 Installation des accessoires (en optione) 14

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION 14 4.2 INSTALLATION DES PHOTOCELLULES 15 4.3 INSTALLATION DU SELECTIONR A CLÉ 16

5 Cablage electrique 17

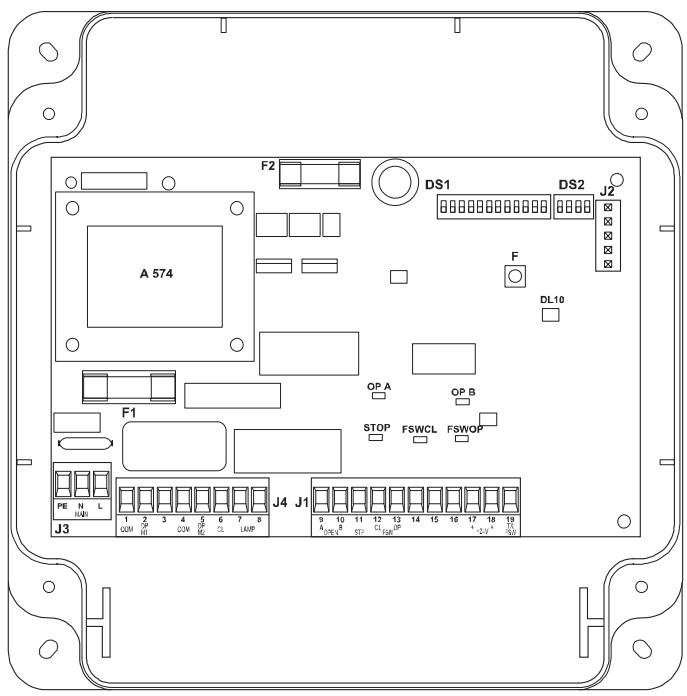

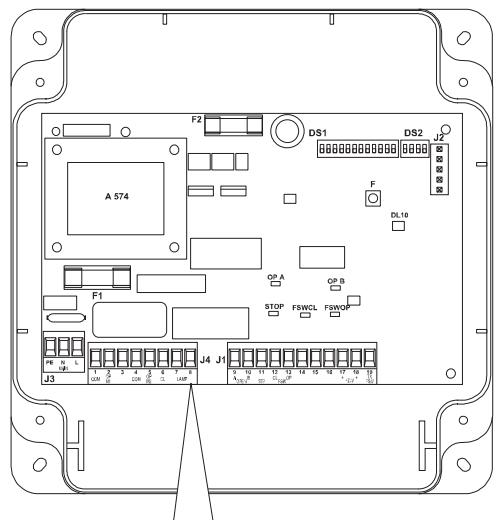

5.1 SCHEMA D'IMPLANTATION 17 5.2 DESCRIPTION DE L'ARMOIRE ELECTRONIQUE 17 5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS 19 5.4 CABLAGE DES ACCESSOIRES (EN OPTION) 21 5.5 PROGRAMMATION DE L'OUVERTURE DES VANTAUX 26 5.6 PROGRAMMATION RADIO 29 5.7 MISE EN FONCTION ET UTILISATION AVEC UN SEUL MOTEUR 31 5.8 ANOMALIES 32

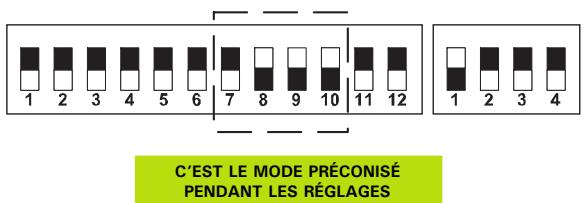

Mode PAS à PAS (mode semi-automatique)

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Il est nécessaire d'envoyer une seconde impulsion pour obtenir la fermeture du portail.

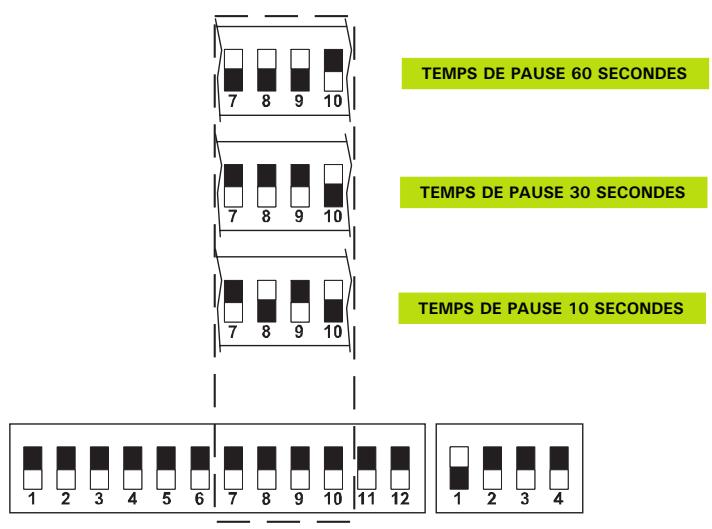

Mode automatique

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions permet l'ouverture du portail. Celui-ci se refermera de lui-même, après le temps de pause programmé.

Manœuvre à effectuer en tournant la clé spécifique en sens inverse pour bloquer l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

Deverrouller

Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

Durée pendant laquelle le portail ouvre ou ferme.

Mini-interrupteurs numérotés qui se trouvent sur la carte principale.

1.2 Preconisations d'emploi

Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de danger.

Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A. Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.

ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.

ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous les risques mécaniques de mouvement de la motorisation.

ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante).

Utiliser exclusivement des pièces et composants d'origine ADYX.

ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX.

Ne pas procéder à des modifications ou réparations des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut.

ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.

Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 volts) et déconnecter la batterie (si présents).

Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistance téléphonique 6 jours/7 0,34 € TTC la minute).

Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

2.1 Usage prévu

L'automatisation est composée de deux opérateurs électromécaniques (course de 500 mm), l'idéal pour le contrôle de portails battants dont les vantaux peuvent atteindre 1,8 m de longueur et une ouverture maximale de.

Les deux opérateurs électromécaniques transmettent le mouvement aux vantaux par l'intermédiaire d'un système à vis sans fin.

Le fonctionnement des opérateurs est géré par une centrale électronique de commande, contenue dans un boîtier au degré de protection ajustat contre les agents atmosphériques.

Le système irréversible garantit le blocage mécanique du portail quand le moteur n'est pas en fonction. Un déverrouillage manuel permet de manœuvrer le portail en cas de dysfonctionnement.

L'automatisme a été conçu et construit pour contrer l'accès des véhicules. Éviter toute autre utilisation.

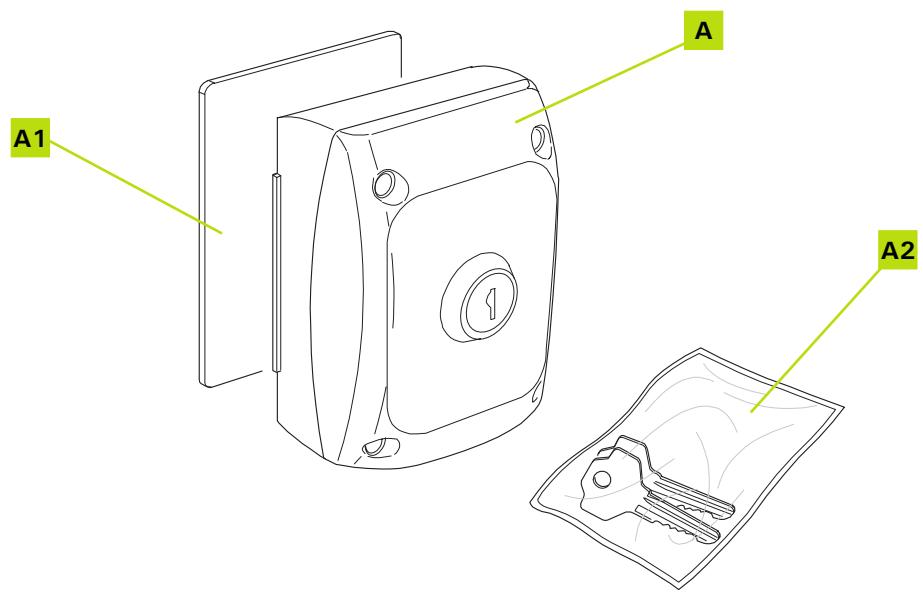

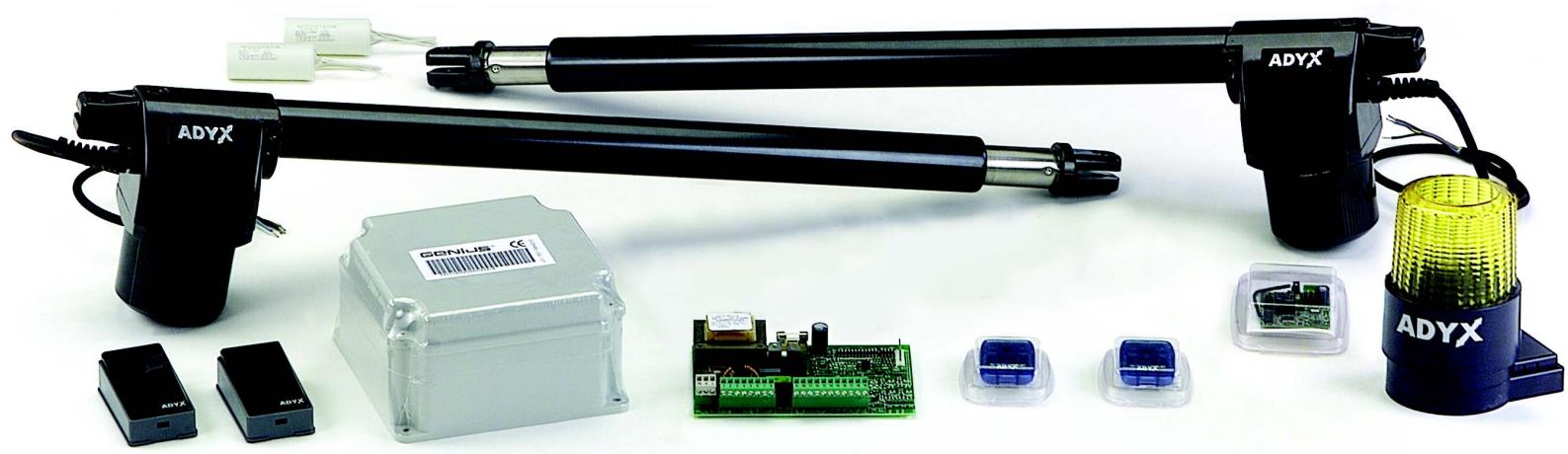

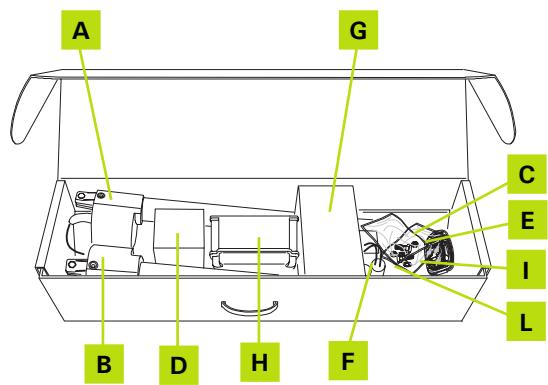

2.2 Dispositifs INCLUS dans l'emballage

L'emballage est constitué par les dispositifs illustrés dans la Figure ; vérifier immédiatement sa correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.

A) Opérateur B) Opérateur C) Télécommande D) Dispositif lumineux

D1) Support de l'antenne D2) Support du dispositif de signalisation D3) Guide-cables et vis

E) Une paire de photocellules F) Récepteur radio G) Électronique de commande H) Coffret pour l'électronique I) Sachets avec accessoires

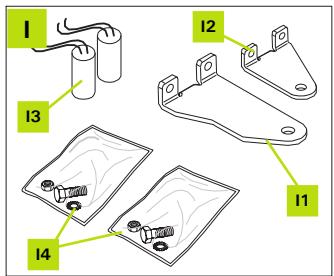

11) Patte postérieure 12) Patte antérieure 13) Deux condensateurs 14) Vis, écrous et rondelles

L) Notice d'installation

N. B. : le Kit ne comprend pas les vis et les chevilles de fixation de l'opérateur au mur et au portail.

A1) Entretoise gommée

A2) Clés

Tension d'alimentation :

230 V 50/60 Hz

Puissance absorbée :

280 watts

Moteur électrique :

4 pôles 1400 tr/min

Force de traction :

300 daN

Course utile de la tige :

490 m/m

Vitesse de la tige :

1.5 cm/s

Température d'utilisation

-20°C + 55°C

Poids de l'opérateur :

6 Kg

Indice de protection :

IP54

Fréquence d'utilisation :

18 cycles/h

Poids maxi du vantail:

300kg

Longueur maximale du vantail :

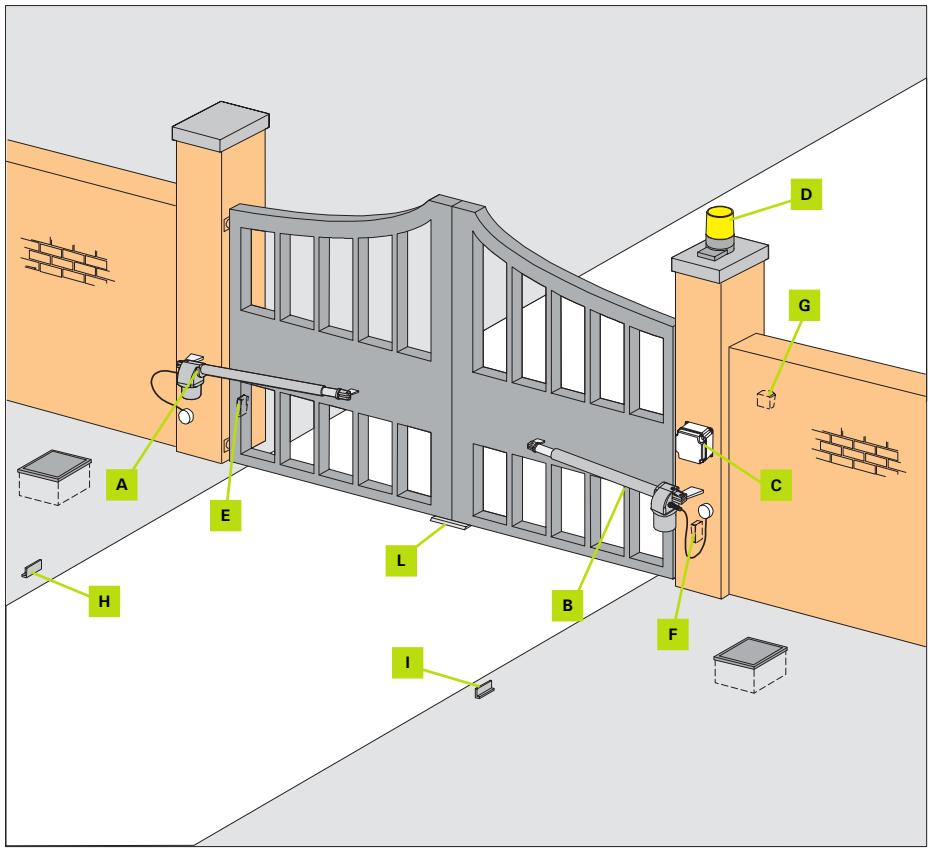

Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure du portail doit posséder les caractéristiques suivantes:

Structure rigide et robuste - Mouvement de rotation régulier et uniforme des vantages exempt de frottements - Être équipée d'une barre transversale rigide pour placer les motorisations de 40 à 60 cm du sol - Présence de butées latérales et d'une butée centrale

Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation de la motorisation.

A) Opérateur B) Opérateur C) Électronique de commande D) Lampe clignotante E) Photocellule Émettrice F) Photocellule Réceptrice (G) Bouton-poussoir à clé (En option) H) Butée gauche I) Butée droite L) Butée centrale

N. B: la butée centrale et les butées latérales doivent être obligatoirement réalisées

N. B: Il est obligatoire d'éliminer la serrure du portail et/ou de tout organe de blocage mécanique.

3.2 Description de l'installation (standard)

Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.

Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seul de 0,03 A.

Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatism.

GAINES:

Réf. ICTA. 20 - 5m

• Câble secteur : rigide gaine noire type U1000 R2V

3 × 1,5 ~mm^2 (2 + terre) suivant longueur de l'installation

Cable couple gaine noire

Cartouchesilicone

Pour l'étanchéité du boîtier de l'électronique et des accessoires (deux boîtes de dérivation étanches (IP 55)).

Chevilles metalliques

6 chevilles métal M8 x 60 (patte plier plein) ou 6 chevilles scellement chimique (patte pilier creux)

Chevilles plastique

• 2 × 3 chevilles Ø 6 (photocellules)
• 1 x 4 chevilles Ø 6 (coffret)
• 1 × 2 chevilles Ø 6 (boîtes de dérivation)
• 2 chevilles 6 (lampe clignotante)
• 14 vis pour chevilles plastique

Boulons

6 boulons M8 x 60 (suivant épaisseur portail) pour les pattes vantaux.

Prévoir l'emplacement du coffret électronique du côté où arrive le secteur.

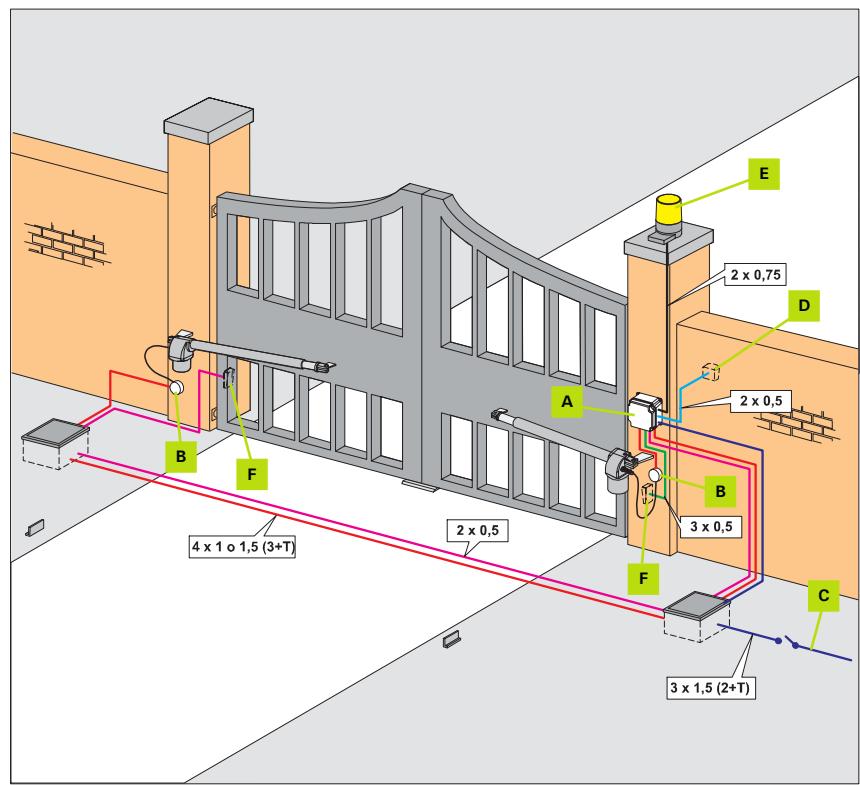

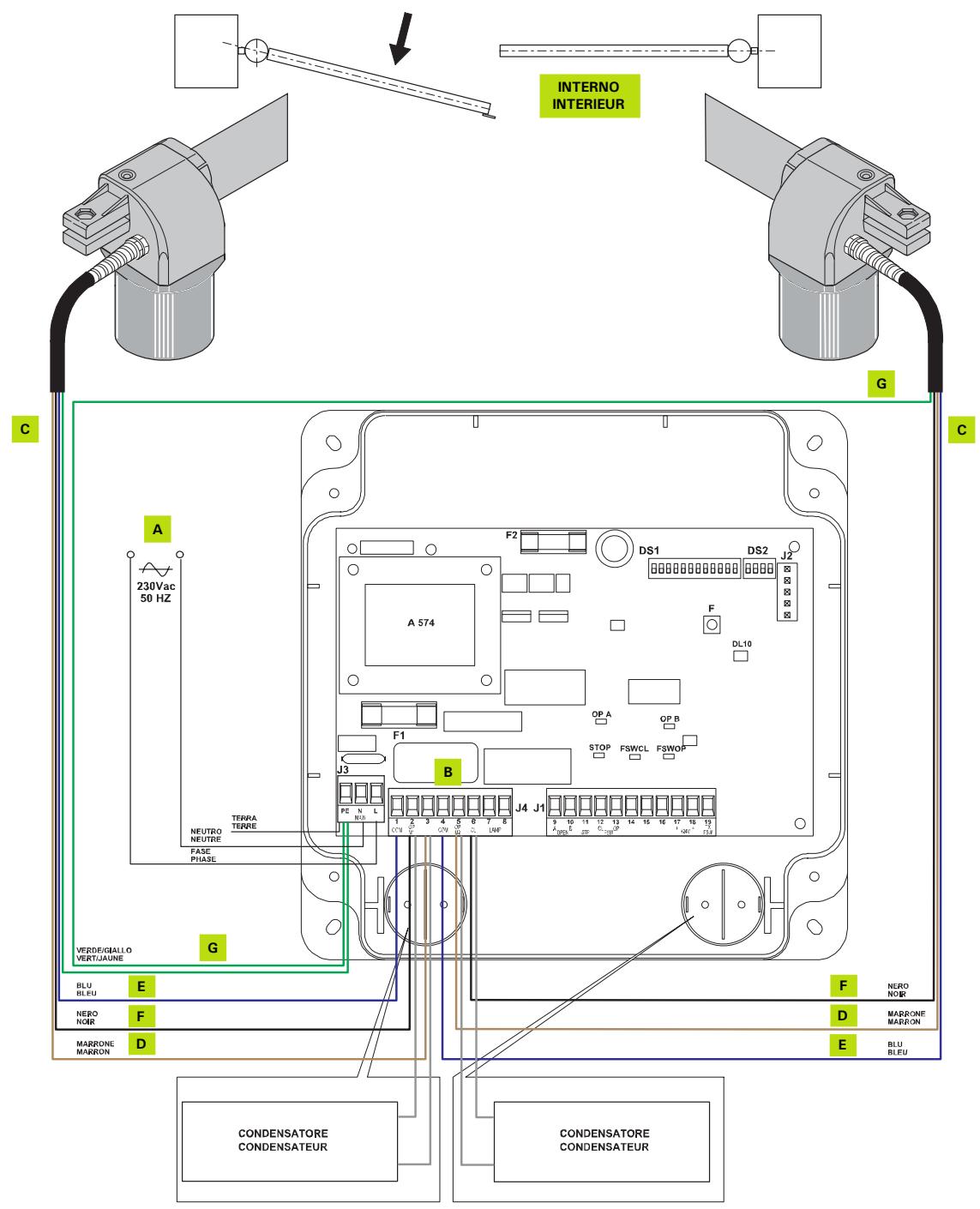

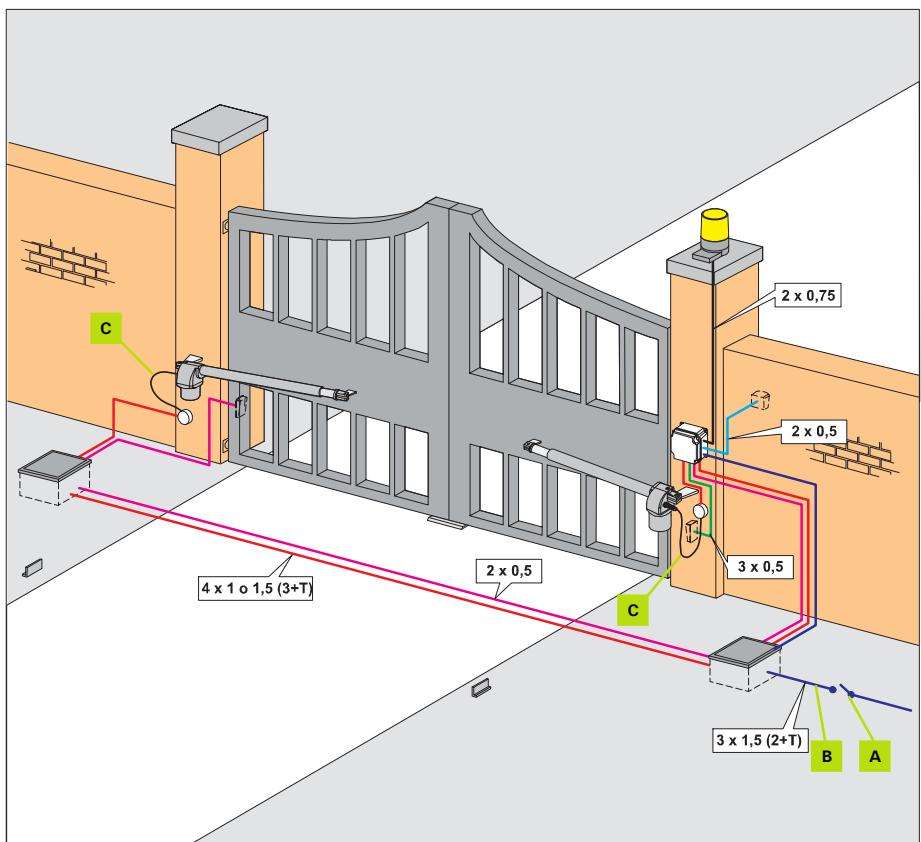

SCHEMA De cablage pour portails a battants

A) Interrupteur

magnétothermique

différentiel

B) 3 × 1,5(2 + 1) pour 230Vca. C) CÁBLE MOTEUR NON

MODIFIABLE

3.3 Procedure de montage

Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.

Ensuite, procédez de la même manière pour le côté droit.

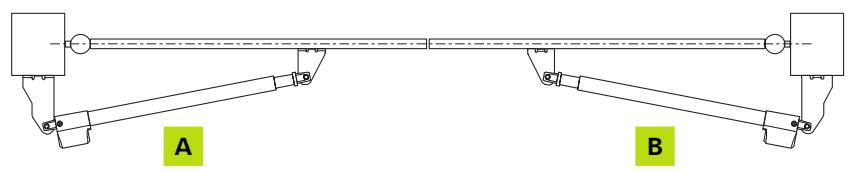

3.3.1 Implantation opérateurs

A) Opérateurs gauche B) Opérateurs droit

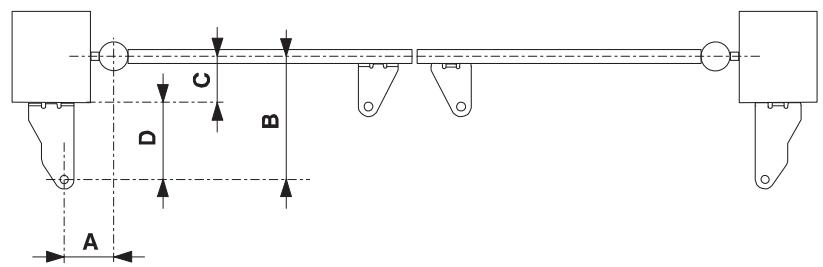

Positionnement standard de la PATTE sur le PILIER

Le tableau indique les cotes d'installation préconisées.

POUR OUVERTURE JUSQU'À 90° A + B = 44 cm MAXI

Si côte C comprend entre	A	B	D	Angle d'ouverture
0 et 5 cm	12	16,5	11,5	POUR UNE
5 et 10 cm	12	21,5	11,5	OUVERTURE
10 et 15 cm	12	26,5	11,5	JUSQU'À
15 et 20 cm	12	31,5	11,5	90°
20 et 25 cm	12	31,5	6,5
0 et 5 cm	22	16,5	11,5	POUR UNE
5 et 10 cm	22	16,5	6,5	OUVERTURE
				de 90° à 120°

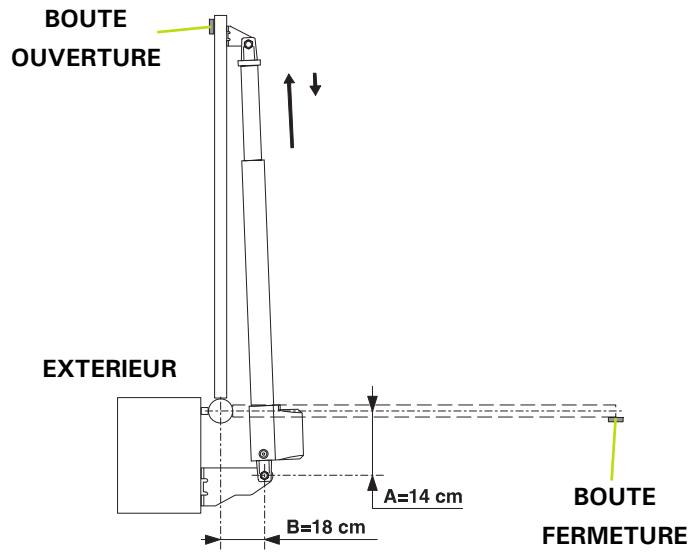

Différents examples de positionnement de la PATTE sur le PILIER

1) OUVERTURE VERS L'EXTÉRIEUR : maximum

Extraire complètement la tige de l'opérateur en la tournant en sens inverse horaire, puis la réintroduire de 2 cm, en la tournant de deux tours en sens horaire.

Longueur de patte pilier = 18 cm + X (position gond).

Encombrement du système dans le passage : 25 cm de chaque côte.

Important:

• Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)
• Ne pas installer de jeu de photocellules à l'extérieur sur le pilier, l'instructor au-delà du vantail ouvert.

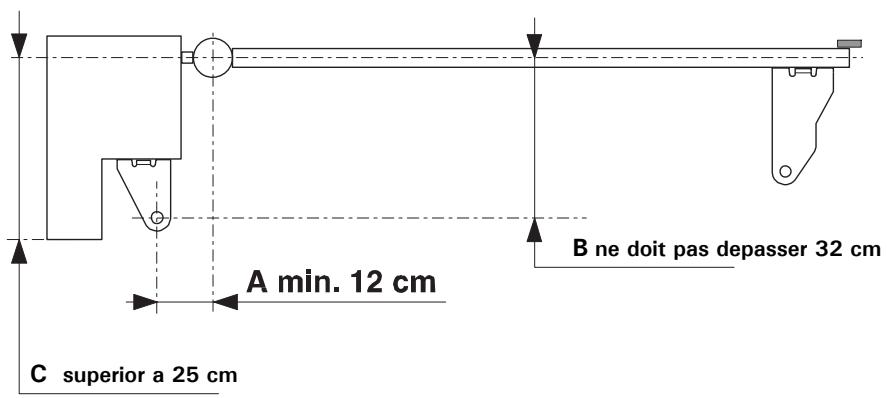

2) Ouverture vers l'extérieur: maximum

Il est nécessaire de richeir la patte pilier dans le pilier afin de respecter les côtes d'implantation.

A + B = Course utile = 44 cm maximum

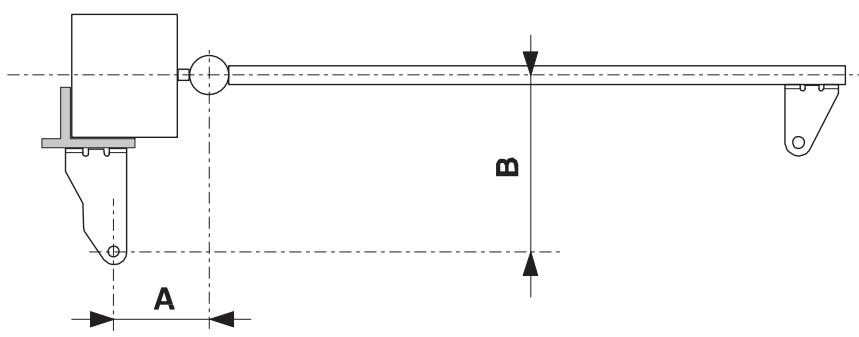

3) PILIER ETROIT

Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d'implantation (voir tableaux).

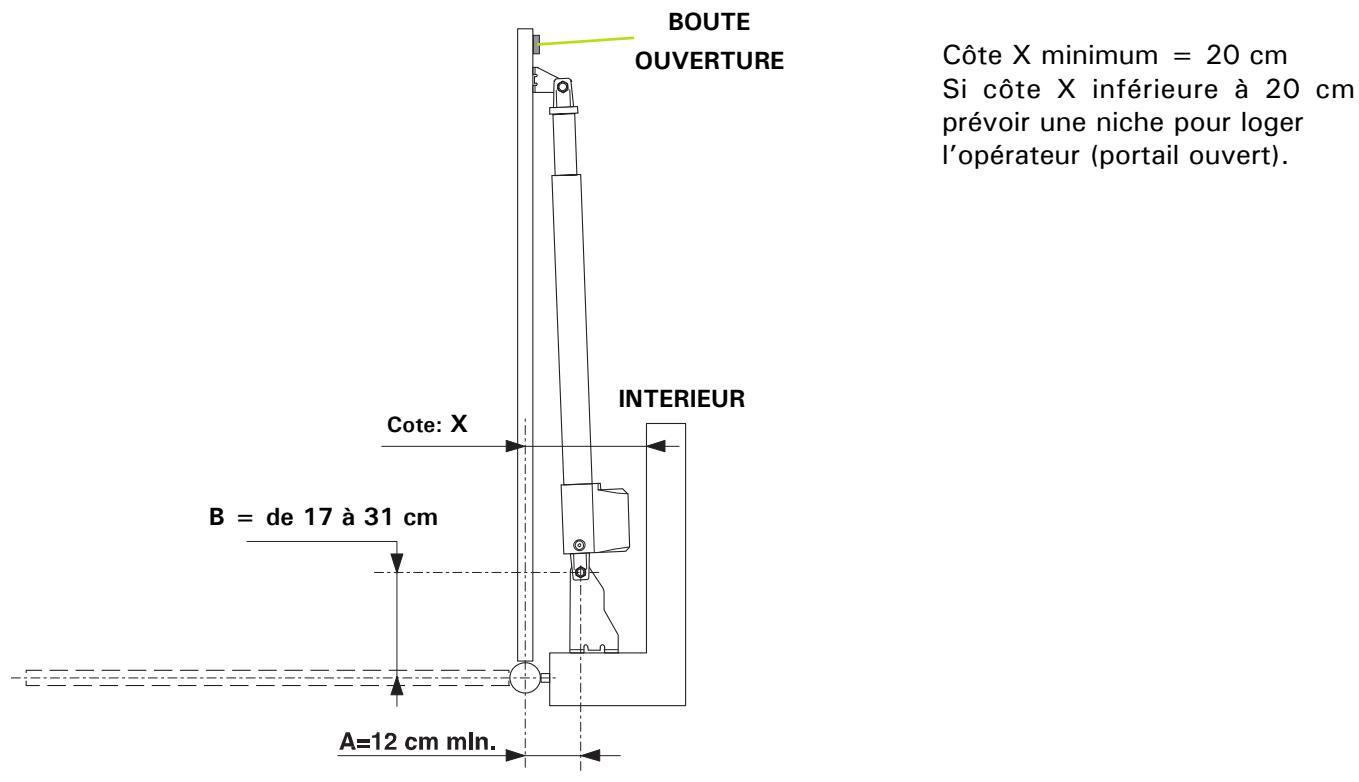

4) Ecoincon

Commencer par le côté gauche (vu de l'intérieur).

Respecter la chronologie des étapes de montage.

Faire toutes les opérations, portail fermé.

A) Pour une ouverture à.

La patte pilier doit se fixer de 40 à 50mm du bord du pilier.

Pour une ouverture à maxi.

La patte pilier doit se fixer de 75 à 85mm du bord du pilier.

B) L'axe renfort doit se situer à 1/3 du bas de la hauteur totale du portail.

Après avoir déterminé la position de la patte pilier, tracer les contours de la patte et l'axe des 3 trous. Vérifier avec un niveau l'horizontalité.

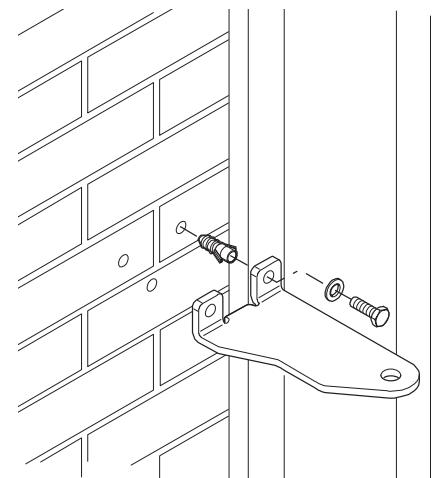

3.3.3 Montage de la PATTE PILIER

Percer les 3 trous tracés à la position déterminée avec un foret béton. Fixer la patte avec 3 chevilles métal M8x60; dans l'axe des trous.

Procéder de la même manière sur le pilier droit.

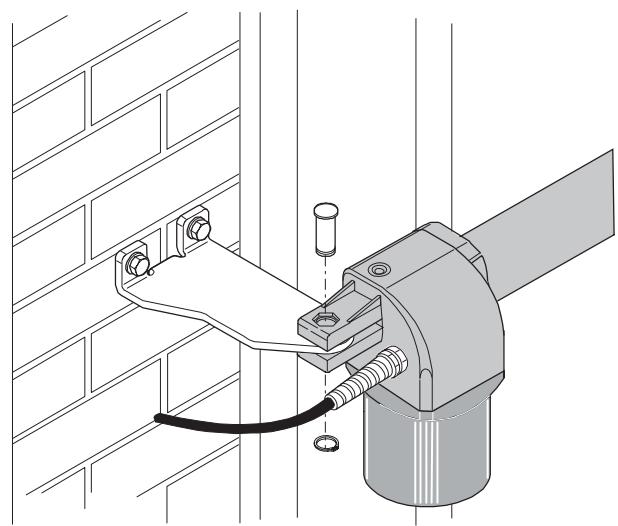

3.3.4 Montage du motoreducteur

Fixer l'opérateur sur la patte du pilier, au moyen du goujon fourni et de la bague de sécurité.

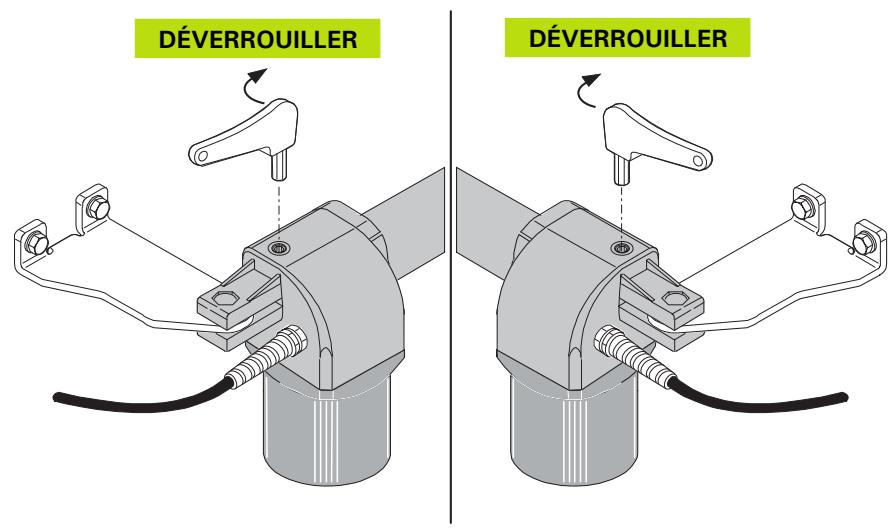

3.3.5 Deverrouillagec motoreducteurs

Avant de procéder au montage de la patte antérieure, déverrouiller les motoréducteurs avec la clé fournie, comme on l'indique sur le dessin.

3.3.6 POSITIONNEMENT DE LA PATTE PORTAIL

Fixer provisoirement la patte portail à l'avant du bras de l'opérateur (ne pas mettre le circlips).

Extraire complètement la tige de l'opérateur en la tournant en sens inverse horaire, puis la réintroduire de 2 cm, en la tournant de deux tours en sens horaire.

Positionner la patte contre la traverse centrale du vantail.

Tracer, au niveau de l'axe de renforcement, les contours et les 3 trous de fixation de la patte sur le vantail, en vérifiant avec un niveau à bulle l'horizontalité de l'ensemble.

3.3.7 FIXATION DE LA PATTE PORTAIL

Percer les 3 trous tracés à l'endroit indiqué avec un foret à métaux.

Fixer la patte du portail sur le renfort suivant le tracé avec 3 boulons M8 x 60.

3.3.8 FIXATION BRAS SUR PATTE PORTAIL

Fixer la partie antérieure de l'opérateur sur la patte, au moyen du goujon fourni et de la bague de sécurité.

Procède de la même façon pour l'installation de l'opérateur droit.

Au bout de l'installation des deux opérateurs, vérifier manuellement que le portail est libre de s'ouvrir complètement en s'arrêtant sur les butées mécaniques de fin de course et que le mouvement du vantail est régulier et sans frottements.

3.3.9 Verrouillage motoreducteurs

VERROUILLER VERROUILER

Fermer et plaquer les 2 motoréducteurs et les verrouiller comme indiqué ci-dessus.

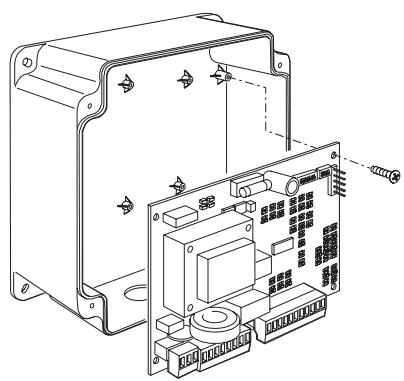

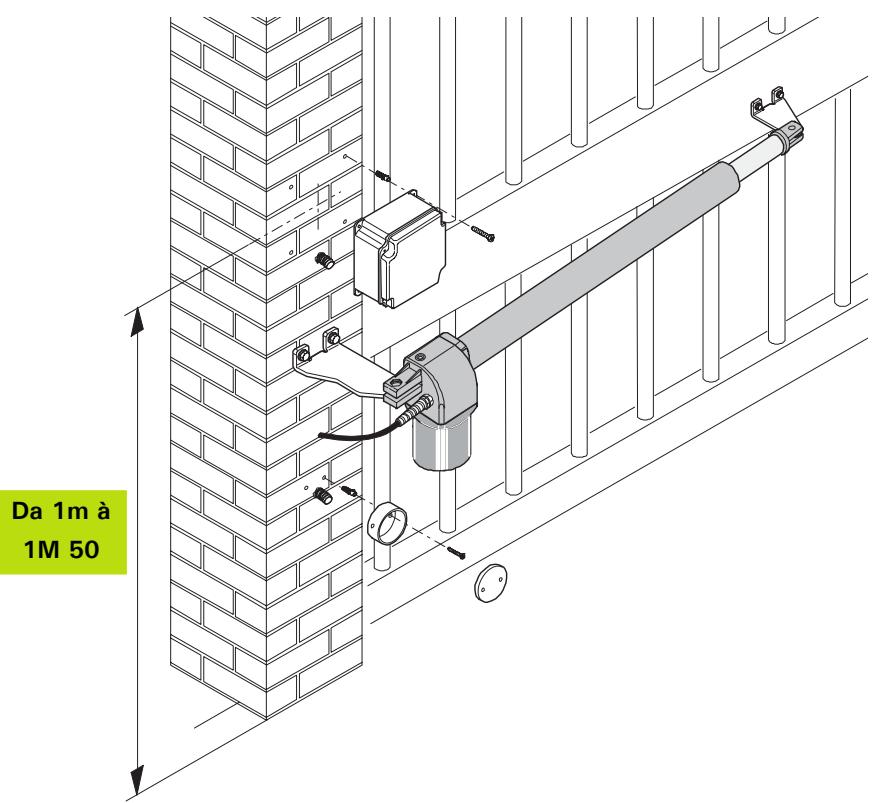

3.4 Installation de l'armoire électronique

Monter la platine électronique à l'intérieur du boîtier, en utilisant les vis fournies.

Monter, avec 4 tasseaux en plastique 6 et les vis de fixation correspondantes (non fournies), le boîtier de l'armoire (à laquelle on connectera tous les accessoires et générateurs d'impulsion) sur le côté du portail par lequel arrive le courant 230V et à proximité de l'opérateur.

Amener les câbles électriques dans la partie inférieure du caisson en utilisant des gain rigides et/ou flexibles ainsi que des raccords spécifiques.

Veiller à laisser les câbles à l'intérieur du boîtier suffisamment longs pour la réalisation des câblages.

Fixer deux boîtes de dérivation (non fournies) étanches (IP 55), une par opérateur, pour pouvoir les câbler.

Utiliser les barrettes de câblage à 12 bornes (non fournies).

Siliconer les entrées du câble de l'opérateur.

Remarque: pour un fonctionnement correct de l'installation, ne modifier ni all longer pour aucune raison les cables des opérateurs.

Tenir d'abord compte du montage des boîtes de dérivation.

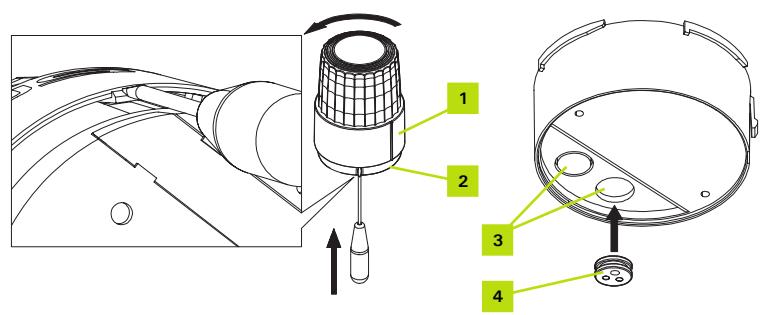

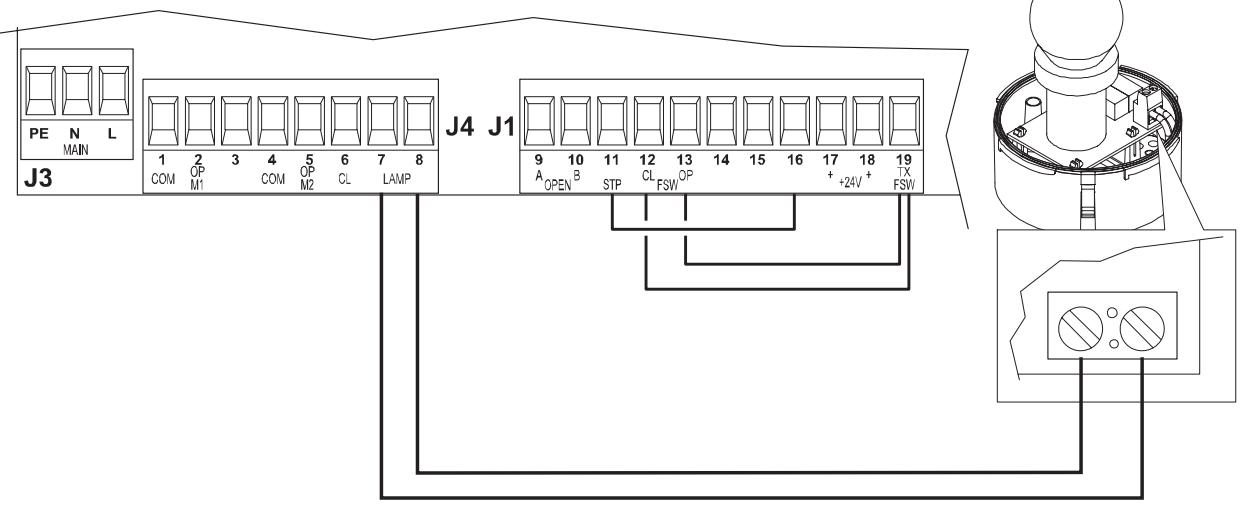

A Choisissez la position du dispositif lumineux de signalisation à proximité du portail et de manière à ce qu'il soit facilement visible ; on peut le fixer sur une surface horizontale (en utilisant les trous de fixation (X)) ainsi que sur une surface verticale (en réalisant deux trous aux endroits (Y) avec une perceuse). B Avec un tournevis, défoncez le trou (1) de passage des câbles sur le fond de la lampe clignotante. C Tracer les points à percer en se servant du support comme référence et en veillant à ce que le trou sur le fond corresponde à la sortie des câbles. D Réalisez les trous aux endroits fixés avec un foret à béton de 5 mm et y introduire les chevilles de 5 mm. E Fixez le support avec les vis spécifiques (2). F Dévissez la calotte (4) de sa base (5) avec un tournevis d'après la figure et tournez simultanément la calotte (4) en sens inverse horaire. G Fixez la base de la calotte (5) au support de la lampe clignotante (6) avec les deux vis fournies (3). H Positionnez le support de l'antenne (7).

Positionner la calotte (4) sur sa base (5) et la tourner légèrement en sens inverse horaire jusqu'à ce qu'elle pénétre dans son logement. Ensuite, la tourner en sens horaire jusqu'au blocage complet. N. B. : sur la base de la calotte se trouve une languette de blocage (8) qu'il faut accoupler à l'encastrement (9) de la calotte (4).

Pour la connexion électrique, consulter le paragraphe 5.4.

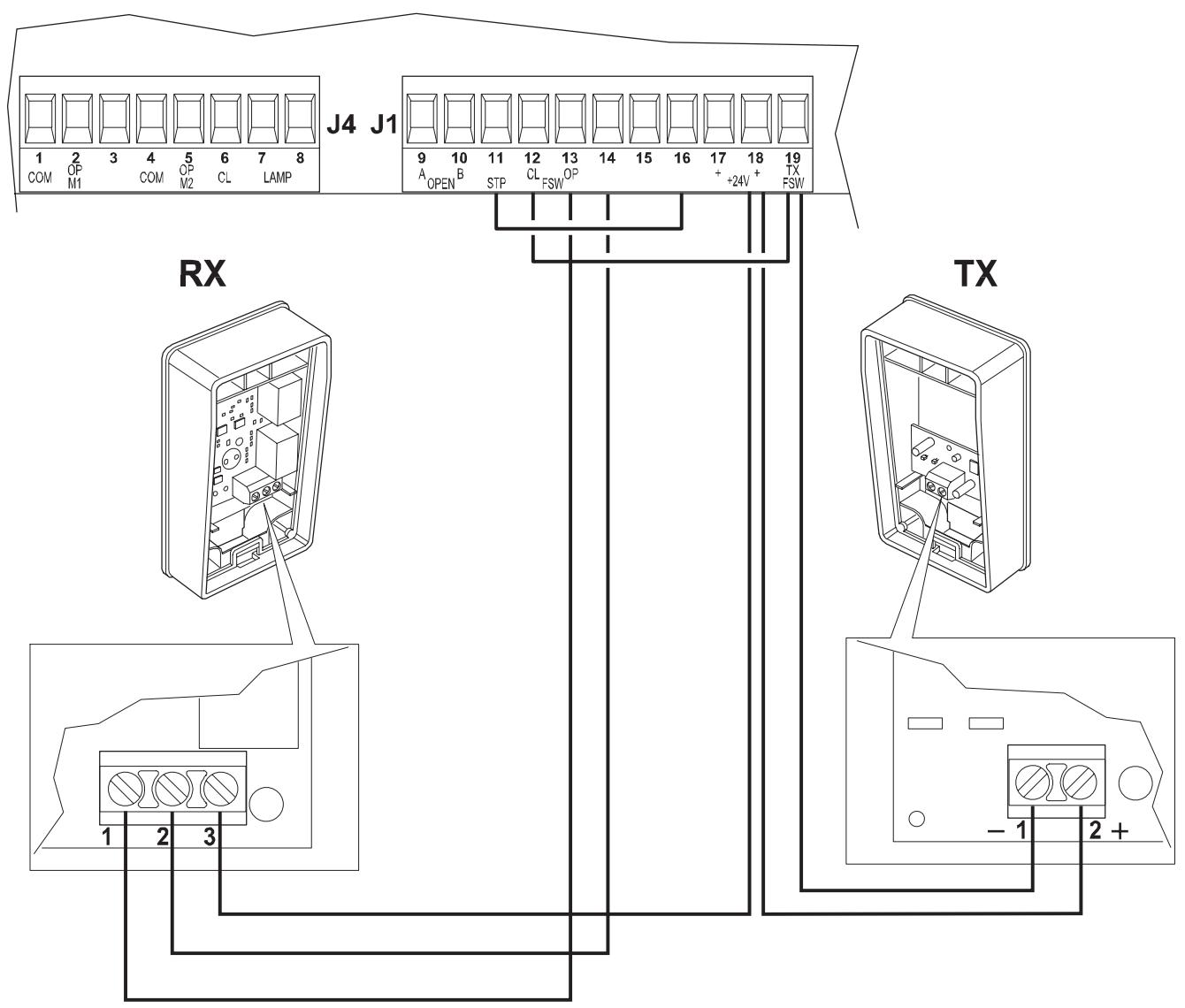

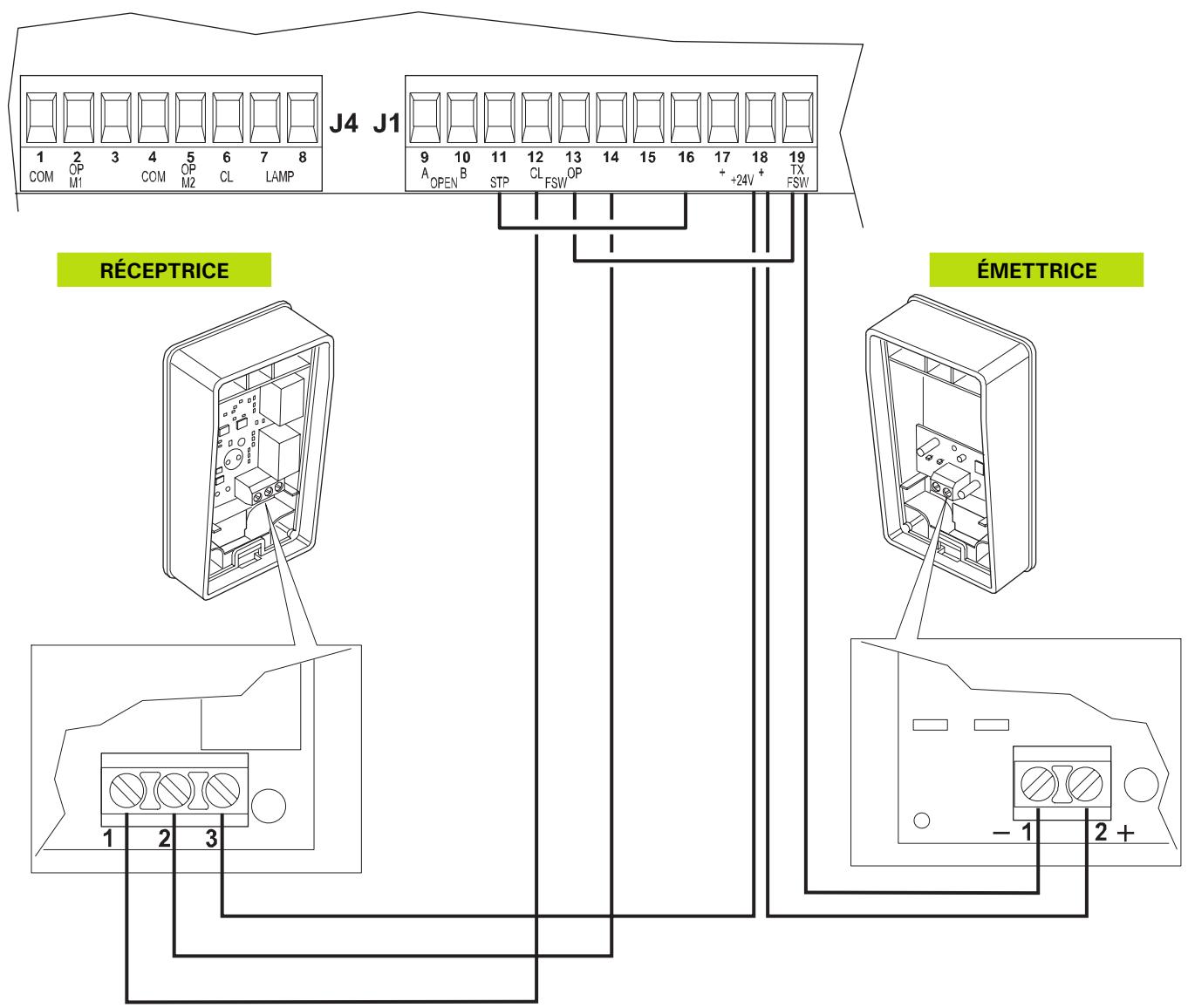

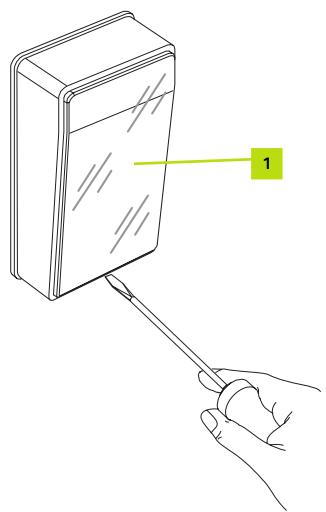

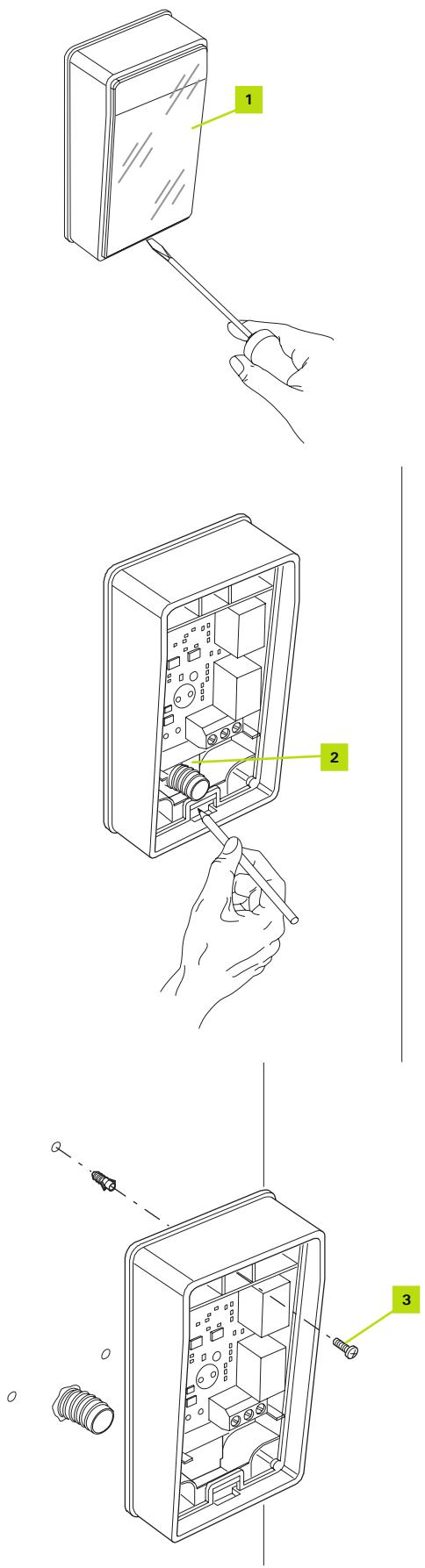

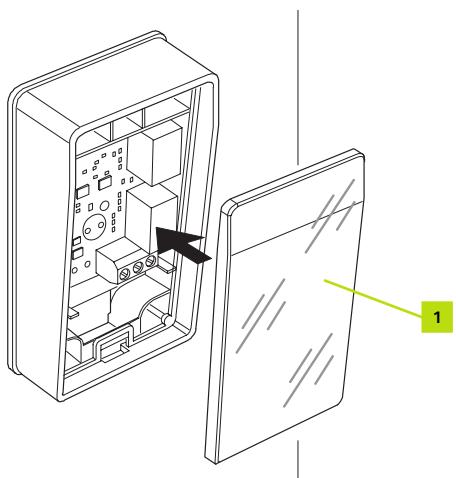

4.2 Installation des photocellules

Choisir la position des deux éléments qui composent la photocellule (TX et RX) en respectant les prescriptions suivantes:

• Les placer à une hauteur de 40-60 cm au-dessus du sol, sur les côtés de la zone à protéger, du côté extérieur (vers la rue) et le plus près possible du bord du portail, c'est-à-dire non au-delà de 15 cm.
• Diriger l'émetteur TX sur le récepteur RX avec une tolérance maximale de.
• Aux deux endroits prévus doit se couvrir une gaine de passage des câbles.

B Démonter la vitre frontale (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. C Positionner la photocellule sur le point d'arrivée de la gaine de passage des câbles, en veillant à ce que le trou sur le fond (2) corresponde à la sortie des câbles du mur; tracer les points de perçage en se servant du fond comme référence. D Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. E Fixer la photocellule avec les vis (3). F Pour la connexion électrique, consulter le paragraphe 5.4. G Remettre la vitre en place (1) et la fermer par une légère pression. H Répéter les opérations décrites ci-dessus pour la photocellule se trouvant du côté opposé.

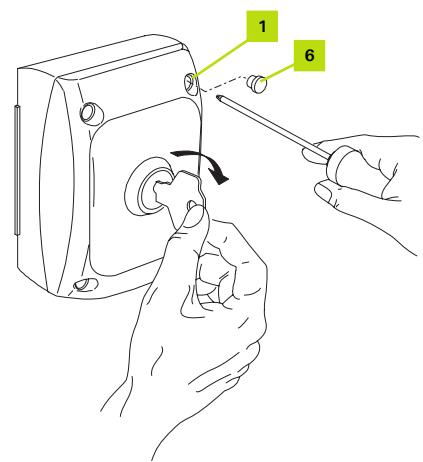

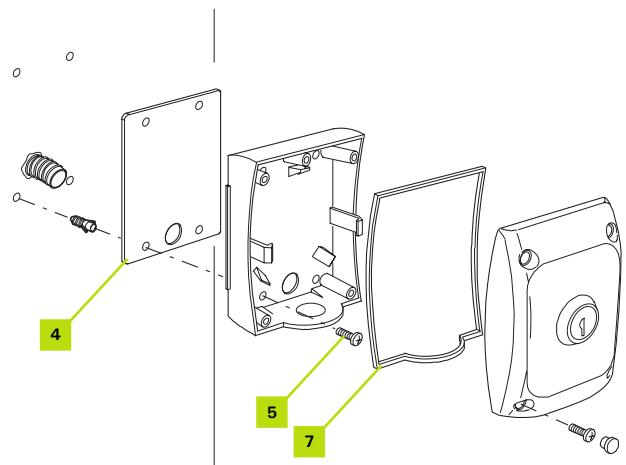

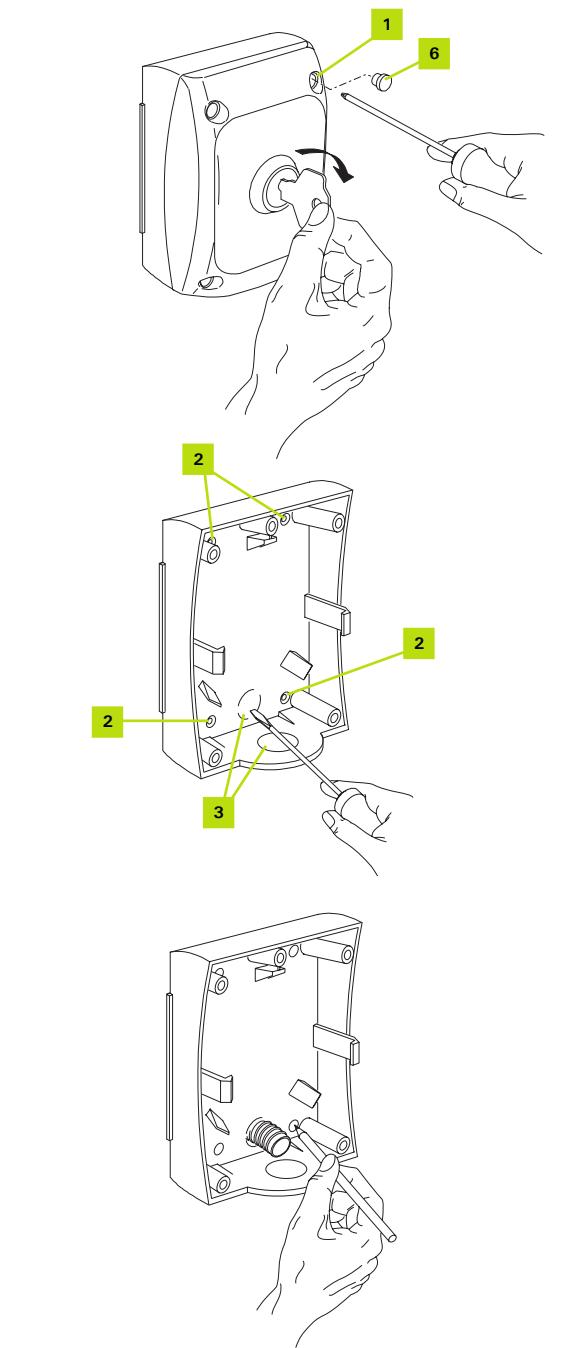

4.3 Installation du selectionur à clé

A Choisir la position du sélecteur afin qu'il se trouve à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, afin qu'il puisse également être utilisé par des personnes d'une taille différente. B Pour séparer le boîtier du couvercle, enlever les bouchons (6), dévisser les vis (1) et tirer légèrement, en tournant la clé en sens inverse. C Décoincer les trous de fixation (2) et le trou de passage des câbles (3) sur le fond du boîtier avec un tournevis. D Tracer les points de perçage en se servant du boîtier comme référence et en veillant à ce que le trou du fond corresponde à la sortie des câbles. E Percer le mur avec une perceuse à percussion et un foret de 5mm et y introduire les chevilles de 5 mm. F Positionner l'entretoise (4) entre le mur et le boîtier et le fixer avec les vis (5). G Pour la connexion électrique, consulter le paragraphe 5.4. H Vérifier la présence du joint (7) entre le couvercle et le boîtier.

Pour placer le couvercle sur le boitier, tourner la clé en sens horaire et après l'avoir installé, ramener la clé au centre.

Serrer les vis (1) et remonter les bouchons (6).

5.1 SCHEMA D'implantation

A) Boîtier platine électronique B) Boîtes de dérivation (non fournies) C) 3 × 1,5 ~mm^2(2 + T) 230 Vac. D) Sélecteur à clé EN OPTION E) Clignotant F) Cellules infrarouge

1) Pour la pose des câbles électriques, utiliser des gaines rigides et/ou flexibles adéquats.

Platine electronique a 574

Tension d'alimentation: 230 V 50Hz

Charge maxi moteur: 800 W

Charge maxi accessoires: 0.5 A

Température d'utilisation: -20 / + 55°C

Fusibles protection: F1: 5A. F2: 0.8A

Temps ouverture/fermeture: Programmable de 0 à120s

Force de pousse:

Touchédeprogrammation:

0,510s

Réglable sur chaque moteur

Apprentissages

ample ou complet

des temps de

fonctionnement

indépendants +

ralentissement

5.2.2 Présentation des UNITS

Fusions: F1 : 5A F2 : 0.8 A J1: Bornier basse tension J2: Connecteur radio J3: Bornier secteur 230 Volts J4: Bornier sorties 230 V DS1: Micro switch de 1 à 12 DS2: Micro switch de 1 à 4 F: Poussoir appui temps

LEDS

OP B: ouverture 1 avantage

STOP: voyant stop

FSWCL: sécurité fermeture

FSWOP: sécurité ouverture

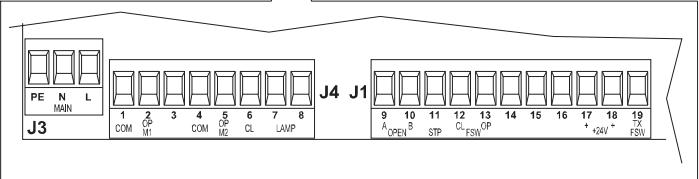

Description des borniers

Bornier J3 Bornier secteur

PE: Terre secteur (brancher le fil de terre et les 2 fils vert/jaune des 2 moteurs)

N: Neutre secteur (fil bleu) L: Phase secteur (fil marron)

BORNIER J4 Bornier sorties 230 V

1: Sortie commune moteur 1 2: Sortie ouverture m 1 + fil condensateur 3: Sortie fermeture m 2 + fil condensateur 4: Sortie commune moteur 2 5: Sortie ouverture m 2 + fil condensateur 6: Sortie fermeture m 2 + fil condensateur 7: Sortie clignotant 230 V 8: Sortie clignotant 230 V

BORNIER J2

Connecteur 5 broches pour récepteur embrochable 433 MHz

BORNIER J1 Bornière de tension

9: OPEN A - Entrée commande ouverture totale 10: OPEN B - Entrée commande ouverture 1 vantage 11: STP - Entrée commande STOP 12: FSW CL - Entrée cellule active en fermeture 13: FSW OP - Entrée cellule active en ouverture 14: (-) Sortie (- 24 v cellules) 15: (-) Entrée Commun (accessoires) 16: (-) Entrée Commun (accessoires) 17: +24 Sortie + 24 V (accessoires) 18: +24 Sortie + 24 V (cellules) 19: -TX FSW Sortie - 24 V (émetteur cellule)

5.2.3 Branchement de l'alimentation

Prévoir un câble de 3 × 1,5 ~mm^2 pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.

Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.

Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisation.

1ER Cas : le vantail de GAUCHE s'ouvre le premier vers l'interieur

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison. Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 × 1,5mm^2 de la maison au pilier (Normes EDF) B) Le bornier J4 numéroté de 1 à 8 est extractable; il doit s'enlever pour faciliter le câblage C) Pour les vérins utiliser du câble de 4 × 1,5 ~mm. D) MARRON E) BLEU F) NOIR G) VERT/JAUNE

2ÈME Cas : le vantail de DROITE s'ouvre le premier vers l'interieur

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison. Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 × 1,5 ~mm^2 de la maison au pilier (Normes EDF) B) Le bornier J4 numéroté de 1 à 8 est extracible; il doit s'enlever pour faciliter le câblage C) Pour les vérins utiliser du câble de 4 × 1,5 ~mm. D) MARRON E) BLEU F) NOIR G) VERT/JAUNE

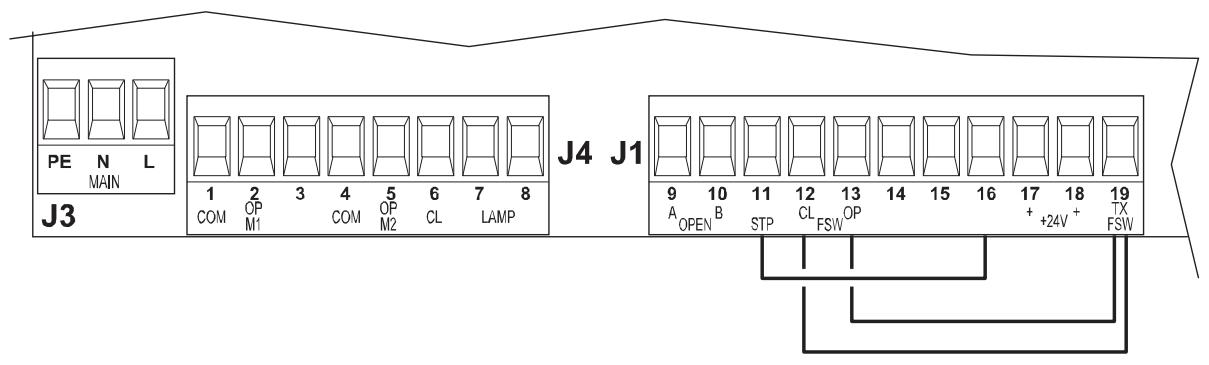

Bornier J1 branchement sans cellule

Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.

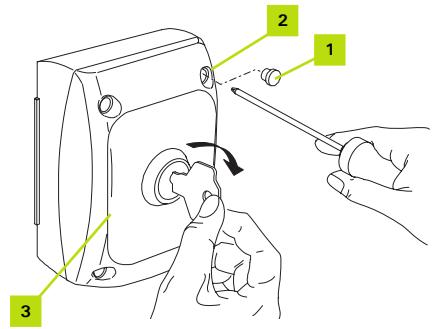

5.4.2 Selecteur a CLE

A) Démonter les bouchons (1) et dévisser les vis (2). B) Tourner la clé en sens horaire. C) Enlever le couvercle (3).

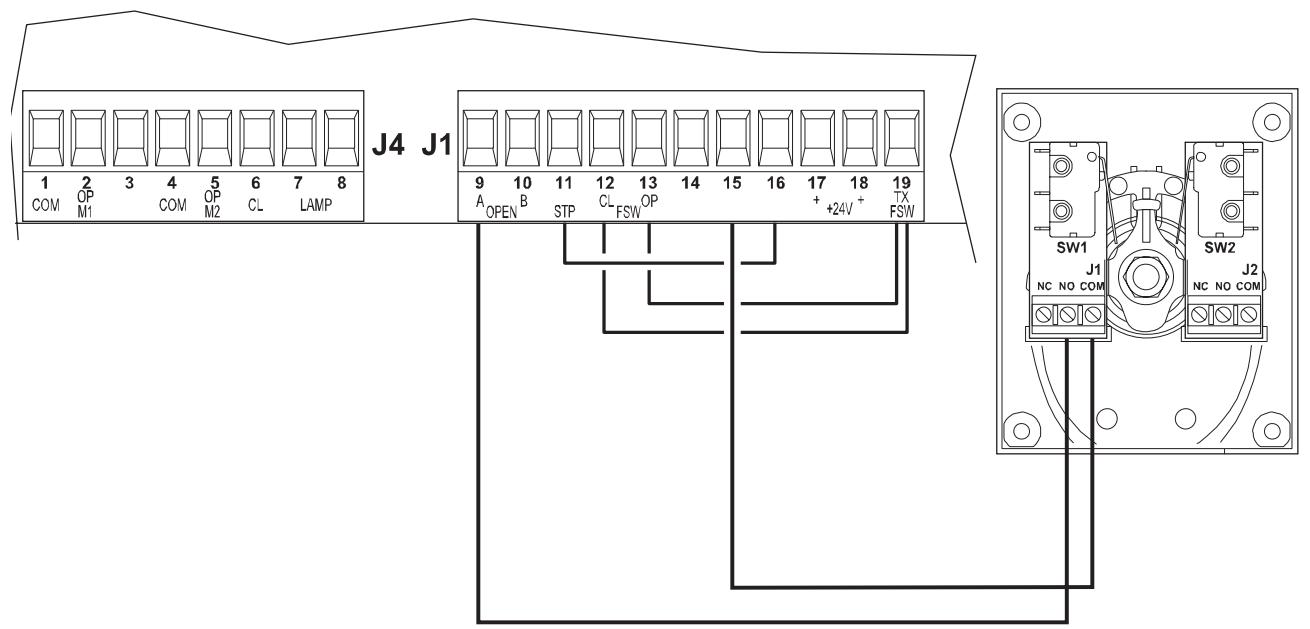

Branchements pour l'ouverture des 2 vantaux sur le bornier J1

Utiliser du câble de 0,75mm² ou du câble téléphone

Étanchéiser les entrées de câbles avec du joint silicone.

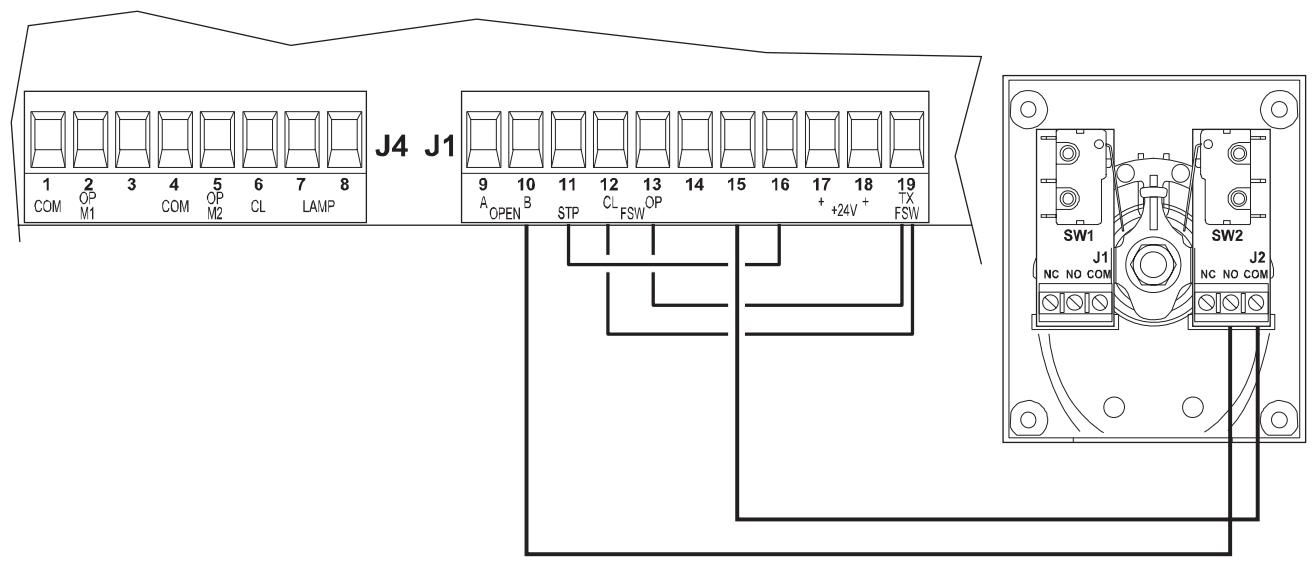

Branchements pour l'ouverture accès piéton, 1 vantail sur le bornier J1

Utiliser du câble de 0,75mm² ou du câble téléphoné

Étanchéiser les entrées de câbles avec du joint silicone.

5.4.2 Dispositif lumineux de signalisation

A) Démonter la calotte (1) de sa base (2) avec un tournevis d'après la figure et tourner simultanément la calotte (1) en sens inverse horaire. B) Libérer un trou pré-cassé (3) sur la base de la calotte (2) ainsi que les trous du passé-câble (4).

Le passé-câble est disposé pour le passage des fils uniquement, il est impossible d'y faire passer tout le câble.

C) Positionner le passé-câble dans le trou libre. D) Connecter le câble (de 0,75 mm²) aux bornes de la carte de la lampe d'après la Figure.

Il n'est pas nécessaire de respecter la polarité sur la borne.

5.4.3 Photocellules

A) Démonter la façade (1) en la soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure. B) Connecter les câbles électriques dans les bornes spécifiques d'après la Figure.

Connexion d'une PAIRE de photocellules en fermeture

Utiliser du câble de 0,75 mm² ou du câble téléphone

Étanchéiser les entrées de cables avec du joint silicone.

Connexion de deux PAIRES de photocellules en ouverture

Utiliser du câble de 0,75mm² ou du câble téléphone.

Étanchéiser les entrées de câbles avec du joint silicone.

La deuxième série de photocellules (en option), pour garantir la sécurité en ouverture, doit être positionnée à l'intérieur, au-delà des vantaux ouverts.

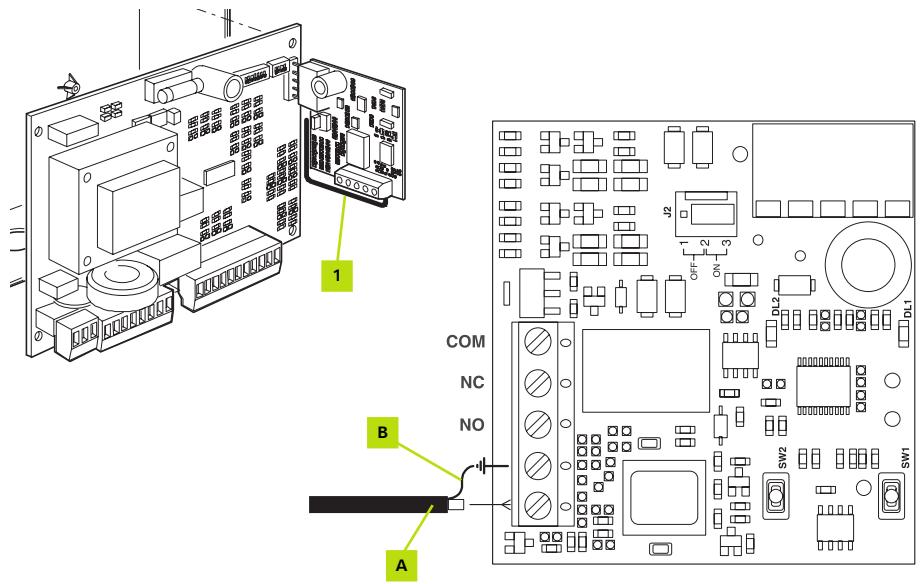

Branchement du cable coaxial de l'antenne exterieure

Démonter l'antenne fournie (1) et réaliser les connexions suivantes :

A) Câble coaxial de l'antenne B) Tresse de masse

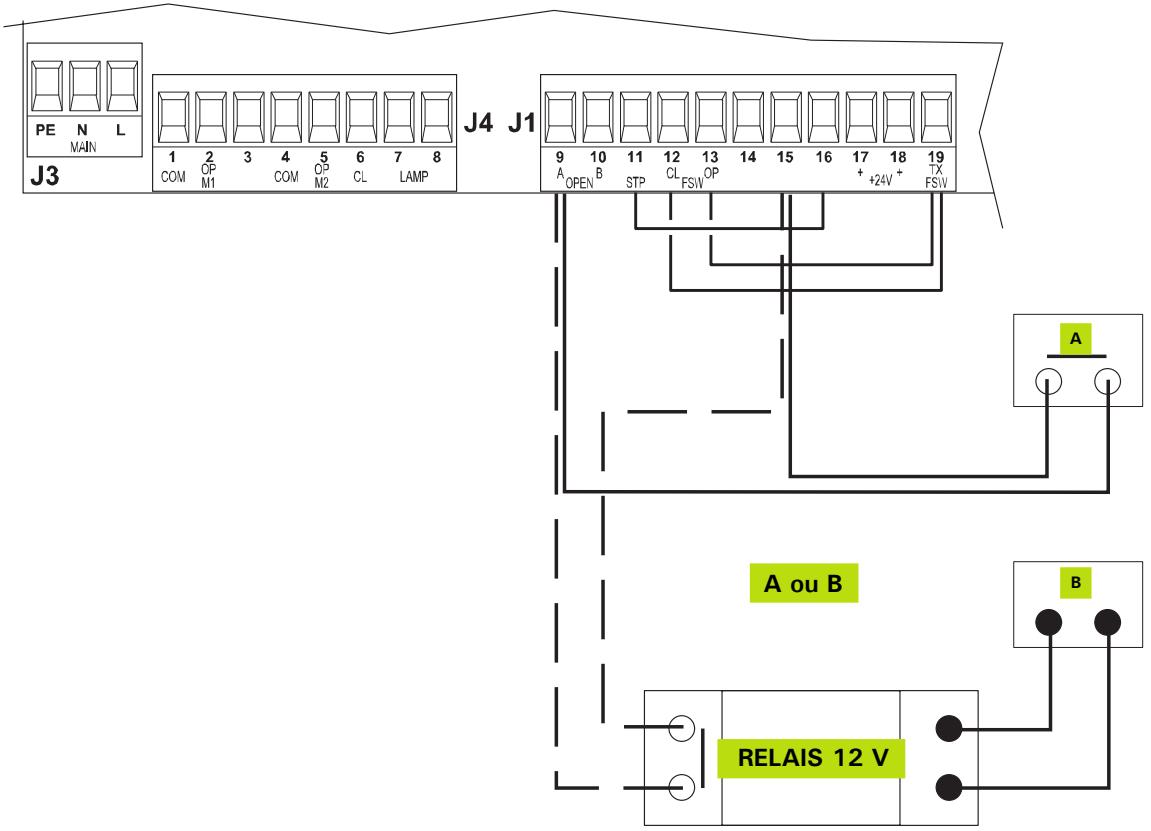

BORNIER J1

A) Portier avec sortie A contact sec (sans tension) OU B) Portier avec sortie délivrant une tension de 12 V

5.5 Programmation de l'ouverture des vantaux

La figure indique la position préconisée des DIP-SWITCHES DS1 et DS2 pour les programmations suivantes: DS1

DIP 1,2,3

Réglage de la puissance du moteur 1

DIP 4,5,6

Réglage puissance moteur 2

DIP 7,8,9,10

Réglage logique de fonctionnement

DIP 11,12

Réglage retard à la fermeture

REMARQUE: Ne pas modifier la position du DIP-SWITCHCE DS2.

ATTENTION: dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.

5.5.1 Branchement des batteries

Mettre le système sous tension.

Déverrouiller les opérateurs (d'après le par. 3.3.5) et ouvrir les deux vantaux.

Bloquer de nouveau les opérateurs (d'après le par. 3.3.9).

Envoyer une impulsion avec la télécommande.

Vérifier que les deux vantaux vont dans le sens d'ouverture.

SI CELA NE SE PRODUIT PAS ; couper le courant, contrôler de nouveau la connexion des moteurs et inverser les fils, marron et noir, sur chaque moteur qui a démarré pour la fermeture.

5.5.2 Réglage puissance moteur 1

AVEC PORTAIL LOURD OU TEMPS FROID REGLAGE PRECONISE

AVEC PORTAIL LEGER

Logique PAS à PAS

Actionner l'ouverture du portail avec la télécommande.

Actionner la fermeture du portail avec la télécommande.

Logique automatique

Actionner l'ouverture avec la télécommande, le portail s'arrête automatiquement après le temps de pause.

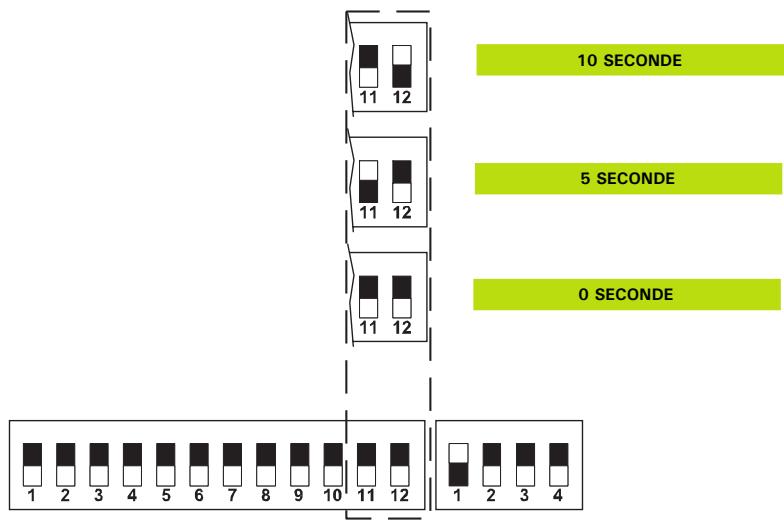

5.5.5 Réglage du déphasage en fermeture

Temps de retard du premier vantail en fermeture.

5.5.6 Programmation du temps de travail (COURSE et ralentissement)

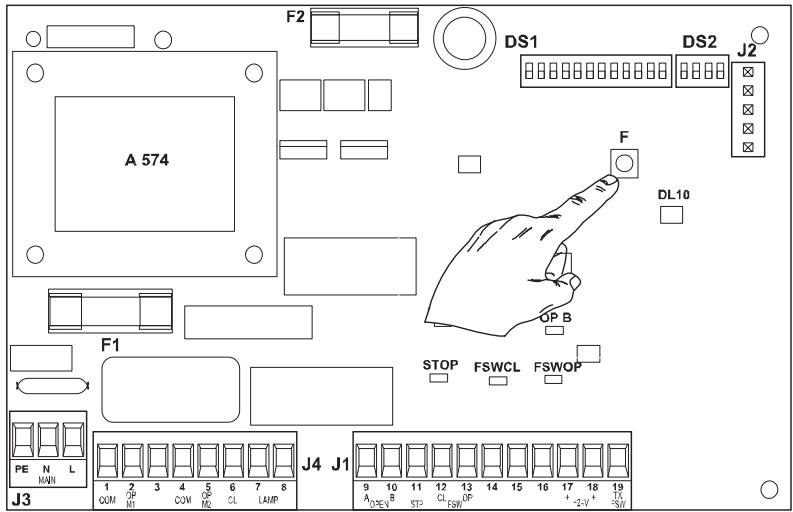

Appuyer sur le bouton "F" sur la platine électronique jusqu'à ce que le premier vantail démarre en ouverture (moteur 1). La LED "DL 10" commencera à clignoter.

Lorsque la télécommande est déjà réglée, le réglage se fait en appuyant successivement sur le bouton choisi (d'après le paragraphe 5.6 PROGRAMMATION RADIO).

À la première pression sur la télécommande; ralenti du moteur 1, à environ 30cm de la butée. À la deuxième pression; on obtient l'arrêt du moteur 1 et levantail devra se trouver contre la butée latérale.

Le deuxième vantail démarre en ouverture.

À la troisième pression ; ralenti du moteur 2, à environ 30 cm de l'autre butée latérale. À la quatrième pression ; on obtient l'arrêt du moteur 2 et le vantail devra se trouver contre l'autre butée latérale.

Le deuxième vantail démarre en fermeture.

À la cinquième pression; ralenti en fermetre du moteur 2, à environ 30cm de la butée centrale. À la sixieme pression; on obtient l'arrêt du moteur 2 et levantail devra se trouver contre la butée centrale.

Le premier vantail démarre l'enfermeture.

À la septieme pression; ralenti en fermetre du moteur 1, à environ 30cm de la butée centrale. À la huitière pression; on obtient l'arrêt du moteur 1 et levantail devra se trouver contre la butée centrale, ou contre levantail 1.

On peut reprendre cette programmation pour affiner les réglages autant de fois que l'on veut, en appuyant sur le bouton "F" de la platine électronique et en refaisant les mêmes manipulations.

Le système est alors prêt à fonctionner.

Reglage recepteur RADIO BI CANAL et telecommande 4 fonctions

LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE TOTALE.

LE CANAL 2 PEUT ETRE UTILISÉ POUR L'OUVERTURE D'UN VANTAIL (OUVERTURE PIÉTONNE).

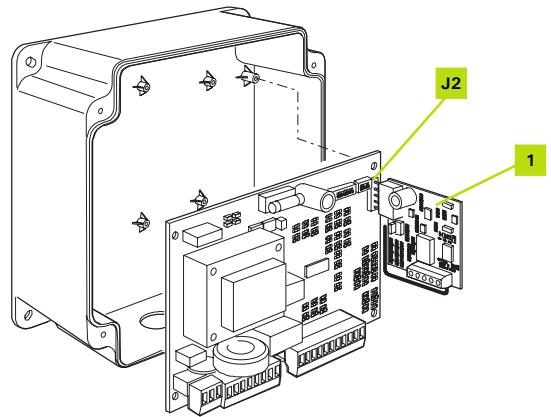

• Insérer le RÉCEPTEUR embrochable (1) sur le connecteur à cinq broches J5 lient sur la platine électronique.

• TELECOMMANDANDE 4 FONCTIONS (2) PROGRAMMATION du CANAL 1

Sur le récepteur, appuyer brièvement sur le pouvoir SW1.

Le voyant LED1 s'allume fixe.

Dans un décalage de 10 secondes, appuyer sur le bouton besoin de la télécommande, jusqu'à ce que le voyant LED1 clignote.

(Tenir la télécommande à 1 MÈTRE minimum du récepteur).

LevoyantLED1restealluméfixependant10seconds.

Si on a plusieurs télécommandes : Tant que le voyant LED 1 est allumé, appuyer sur le bouton besoin des autres télécommandes.

PROGRAMMATION du CANAL 2

Sur le récepteur, appuyer brièvement sur le pouvoir SW2.

Le voyant LED 2 s'allume fixe.

Dans un décal de 10 secondes, appuyer sur le deuxième bouton choisi de la télécommande jusqu'à ce que le voyant LED 2 clignote.

(TENIR la Télecommande à 1 METRE Minimum du récepteur).

LevoyantLED2restealluméfixependant10secondse.

Si on a plusieurs télécommandes : Tant que le voyant LED 2 est allumé, appuyer sur le deuxième bouton choisi des autres télécommandes.

• PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur).

Prendre une télécommande déjà programmée.

Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur.

Les LED du récepteur clignotent.

Appuyer sur le bouton déjà mémorisé, le canal acté s'allume fixe.

Prendre la télécommande à rajouter, appuyer sur le bouton besoin de la nouvelle télécommande.

• UTILISATION et PROGRAMMATION du CANAL 2
• Il faut que le "cavalier" J2 (3) soit en position OFF (sur 1 et 2).
• Le deuxième canal peut être utilisé pour l'ouverture piéton.

Brancher les deux bornes COM et NO (4 et 5) sur les bornes 10 (OPEN B) et 15 (-) du bornier J1 de la platine A574 d'automatisation (sur cartes 12 volts bornes: 2 et 14 de J1).

EFFECEMENT de la MEMOIRE RECEPTEUR - Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu'à ce que LED clignotent.

Quand le clignotement s'arrête, la mémoire est effacée.

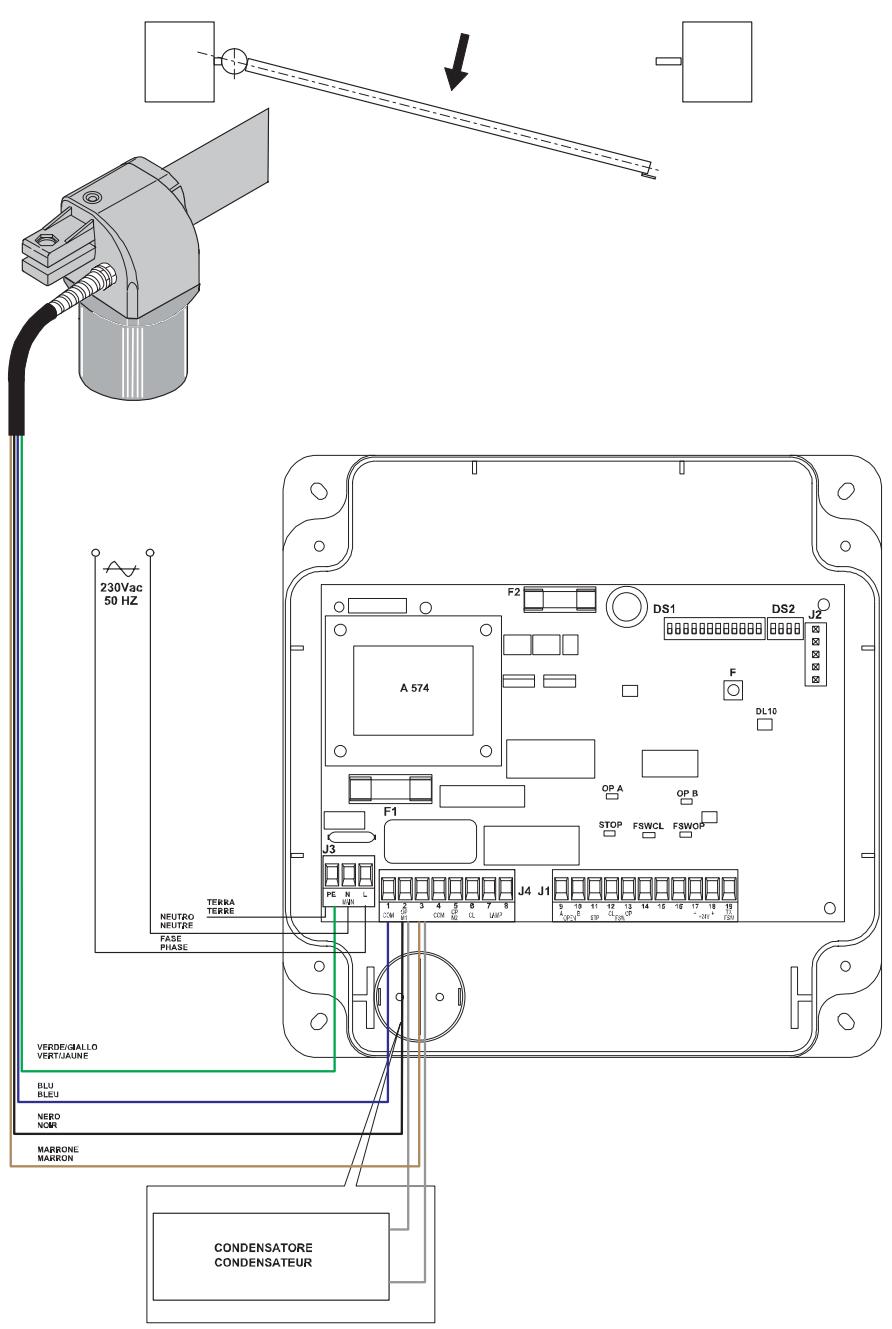

5.7 Mise en fonction et utilisation avec un seul moteur

Connecter le moteur aux bornes 1, 2, 3 du bornier J4.

Appuyer sur le bouton "F" de la platine électronique jusqu'à ce que le moteur démarre en ouverture, la LED "DL 10" commencera à clignoter.

Lorsque la télécommande est déjà réglée, on effectue le réglage en appuyant successivement sur le bouton choisi (d'après le paragraphe 5.6 PROGRAMMATION RADIO).

À la première pression sur la télécommande; ralent du moteur, à environ 30cm de la butée. À la deuxième pression; on obtient l'arrêt du moteur et levantail devra se trouver contre la butée latérale.

APPUYER 4 FOIS SUR LE BOUTON DE LA TÉLÉCOMMANDE. Le moteur démarre en fermeture.

À la septieme pression; ralenti en fermetre du moteur, à environ 30cm de la butée centrale.

À la huitième pression; on obtient l'arrêt du moteur et l'levantail devra se trouver contre la butée centrale.

On peut reprendre cette programmation pour affiner les réglages autant de fois qu'on le souhaite, en appuyant sur le bouton "F" de la platine électronique et en effectuant les mêmes opérations.

Le système est alors prêt à fonctionner, avec un seul moteur.

5.8 Anomalies

DEPISTAGE ANOMALIE	CORRECTION
-1 A la mise sous tensionaucunvoyant ne s'allume.	a) si les cellules sont branchées, vérifier le fonctionnement descellules.b) si les cellules ne sont pas branchées, vérifier ou faire les ponts11-16,12-19, 13-19c) si a et b sont bons: vérifier l'acciviée du 220 V sur bornier J3 vérifier les fusibles F1 et F2
-2 Le portail s'ouvre et ne se fermepas.	Si cellules branchées, vérifier les cellules.Si cellules non branchées vérifier ou faire le pont 12-19.
-3 La LED (OP A) reste allumée.	Vérifier si pas de pont entre 9 et 15.Si oui, l'enlever.Si non, la commande entre 9 et 15 est restée bloquée..
-4 La LED (OP B) reste allumée.	Vérifier si pas de pont entre 10 et 15.Si oui, l'enlever.Si non, la commande entre 10 et 15 est restée bloquée.
-5 Un côté s'ouvre, l'autre ferme.Les cellules agissant à l'ouverture.Le portail ferme et s'ouvre toutseul.Levantail n° 2 s'ouvre le premier.	Les moteurs sont branchés à l'envers.Voir le paragraphe 1ère mise en service.
-6 Un côté démarre et ne va pasjusqu'à la butée.	Augmenter d'un niveau la puissance du moteur qui s'arrête avantla butée.Si pas de résultat, refaire une procédure de programmation du temps de travail.
-7 En appuyant sur le bouton de latélécommande, le voyant duboîtier ne s'allume pas, oufaiblement.	Changer la pile 12 V sous la trappe de la télécommande.
-8 La portée de la télécommande est réduite.	Vérifier le branchement du fil d'antenne et l'état de la pile de latélécommande.Ne jamais brancher un fil d'antenne de plus de 15 cm de longueur.Sitout est normal et si on veut une portée supérieure, prendureune antenné extérieurde 433 MHz, en option .

Vous rencontrez une difficulté. Vous ne pouvez pas démarrer votre motorisation. APPELEZ ADYX au 0892 69 00 34. Pour vous assurer le meilleur service, vous devez appeler AVANT toute intervention de leur part. Vous munir de cette notice d'installation.

0892 69 00 34

ASSISTANCE TELEPHONIQUE 6 JOURS/7

0,34 € TTC LA MINUTE

www. adyx. fr
