MODE D'EMPLOI PKG1640 PROGRESS
| Consignes de sécurité | 46 |
| Fonctionnement | 48 |
| Première utilisation | 48 |
| Utilisation quotidienne | 48 |
| Conseils utiles | 50 |
| Entretien et nettoyage | 51 |
Que faire si... 53
Caractéristiques techniques 55
Installation 55
En matière de sauvegarde de
L'environnement 59
Consignes de sécurité
Sous réserve de modifications
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Sécurité des enfants
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
- Ne laissez pas les différents emballages à portée des enfants. (risque d'asphyxie)
- Si l'appareil doit être mis au rebut, veillez à couper le câ émontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
- Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipê appareil et de mettre ainsi leur vie en danger.
Sécurité générale
Attention. Veillez à ce que les orifices de ventilation ne soient pas obstrués.
- Cet appareil est destiné uniquement à la conservation des aliments et à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou sèche-cheveux) à l'intérieur de votre appareil.
- N'endommagez pas le circuit de refroidissement.
- Conformément au règlement UTE-C-73-997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable.
Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée.
Si tel est le cas :
- évitez les flammes vives (briquet) et tout autre allumage (étincelles)
- aérrez la pièce où se trouve l'appareil
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appare cendies et/ou d'électrocutions.
Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un électricien qualifié.
- N'utilisez pas de rallonge au niveau du câble d'alimentation.
- Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
- Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.
- Ne tirez pas sur le câble d'alimentation.
- Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.
- N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent ^13 pour l'éclairage intérieur.
- Cet appareil est lourd. Faites attention lors de son déplacement.
- Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
- Évitez les expositions prolongées de l'appareil aux rayons solaires.
Utilisation quotidienne
- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
- Ne placez pas d'aliments directement contre la partie arrière de l'appareil.14)
- Un produit décongelé ne doit jamais être recongelé.
- Conservez les aliments emballés conformément aux instructions de leur fabricant.
- Respectez scrupuleusement les recommandations de conservation. Consultez
les chapitres correspondants dans cette notice d'utilisation.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le compartiment congélateur, elles pourraient éclater.
- Ne consommez pas certains produits tels que les bazonnets glacés à leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures.
Entretien et nettoyage
- Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
- N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
- N'utilisez pas d'objet tranchant pour gratter la couche de givre. N'employez pour cela qu'une spatule en plastique.
- Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera au fond du compartiment réfrigérateur.
Installation
Important : Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.
- Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
- Il est conseillé d'attendre au moins deux heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
- Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
- Placez de préférence votre appare es).
- Branchez à l'alimentation en eau potable uniquement. 15)
Maintenance
- Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre appareil qu'à un Electricien qualifié.
- Cet appareil ne doit être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de
C. F. C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux réglements applicables disponibles auprès des autorités locales. Veillez à ne pas déterminer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.
Mise en fonctionnement
Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour permettre l'arrêt de l'appareil, tournez le bouton du thermostat sur la position "0".
Réglage de la température
La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :
- tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
- tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
Toutefois, le réglage doit être précis en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
- la température ambiantе
- la fréquence d'ouverture de la porte
- la quantité de denrées stockées
- l'emplacement de l'appareil.
Important : Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
Important : N'utilise pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.
Congélation d'aliments frais
Le compartiment congélateur est idéal pour congeler des denrées fraîches et 15) Si un branchement sur le réseau d'eau est prévu
les aliments surgelés ou congelés pendant longtemps.
Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Important : Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, répositionnez le bouton du thermostat sur un réglage plus chaud.
Placez les denrées fraîches à congeler dans le compartiment supérieur.
Conservation des aliments congelés
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment congélateur.
Si vous nevez stocker une grande quantité d'aliments, vous avez la possibilité de retarder tous les tiroirs et de placer directement les aliments sur les clayettes refroidissantes pour obtenir les meilleures performances possibles.
Avertissement Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le côté de la
section supérieure (le cas échéant)
Important : En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus de temps qu'il n'est prévu sous "augmentation du temps", dans les caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).
Guide de congélation
Les symboles indiquent différents types d'aliments congelés.
Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments congelés. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la congélation.
La décongélation
Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.
Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.
Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment glacier.
Important : N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

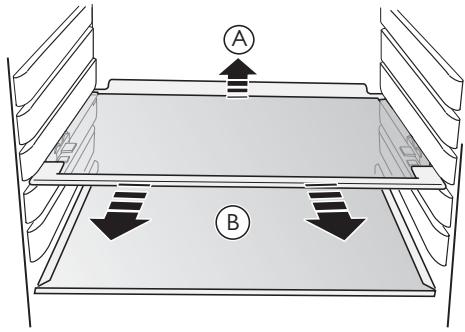

Clayettes amovibles
Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.
Emplacement des balconnets de la porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.
Conseils pour l'économie d'énergie
- N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
- Si la température ambiantе est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Conseils pour la réfrigération de denrées fraîches
Pour obtenir les valeurs de performance possibles :
- n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigerateur
- Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
- Placez les aliments pour que l'air puisse circuler librement autour.
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Conseils pour la congélation
Pour obtenir les valeurs résultats, voici quelques conseils importants :
- La quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique;
- le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période;
- congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées);
- préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation;
- enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
- Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers;
- Les aliments maigres se conservent plus longtemps que les aliments gras; le sel réduit la durée de conservation des aliments;
- la température très basse à laquelle se trouvent les batonnets glacés, s'ils sont consommésès leur sortie du congélateur, peut provoquer des brûlures;
(Note: "consommésès" seems to be an OCR error, but without inventing content, it's left as is.)
- L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant;
Avertissement ne placez ni bouteilles ni boîtes de boissons gazeuses dans le compartiment congélateur, elles pourraient éclater.
Conseils pour la conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, vous nevez :
- vous assurer qu'ils ont bien été conservés au magasin;
- prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
- éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
- une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
- Respectez la durée de conservation indiquée par le fabricant.
Entretien et nettoyage
Attention, débrancher l'appareil avant toute opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrige-rant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
- nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnée.
- vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
- Rincez et séchez soigneusement.
Important : Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération
L'opération améliore les performances de l'appareil et permet des économies d'énergie.
Important. ATTENTION à ne pas endommager le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisés dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où s'évapore.
Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'éva
cuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.
Dégivrage du condenseur
Une certaine quantité de givre se forme tous les jours sur les clayettes du congélateur et autour du compartiment supérieur.
Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.
Important : Environ 12 heures avant d'effectuer le dégivrage, réglez le bouton du thermostat vers le haut, de manière à assurer une réserve de froid pendant l'interruption du fonctionnement.
Pour enlever le givre, suivez les instructions ci-dessous :
- Mettez l'appareil à l'arrêt.
- Sortez les denrées congélées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
Attention. Ne touchez pas d'aliments surgelés avec des mains mouillées. Vos mains risqueraient de rester collées. 3. Laissez la porte entrouverte et glissez la spatule en plastique dans le logement prévu, en bas de l'appareil. Placez dessous un réseaux pour recevoir l'eau de dégivrage.
16) Si cela est prévu.
Pour accélérer le dégivrage, placez un récipient d'eau chaude dans le compartiment congélateur. De plus, retirez les morceaux de givre qui se détachent en se cassant avant la fin du dégivrage.
- Le dégivrage terminé, épongez et séchez bien l'intérieur du congélateur et conservez la spatule pour une prochaine utilisation.
- Mettez l'appareil en marche.
- Deux ou trois heures plus tard, replacez les produits surgelés ou congelés dans le compartiment.
Important : N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur.
N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil.
Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.
En cas d'absence prolongée ou de non-utilisation
Prenez les précautions suivantes :
- Débranchez l'appareil. Retirez tous les aliments.
- dégivrez l'appareil et nettoyez tous les accessoires
- laissez la porte/les portes entrouvertes pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour
éviter la dépréciation des alimentés en cas de panne de courant.
Que faire si...
Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.
Important : Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.
| Anomalie | Cause possible | Solution |
| L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas. | L'appareil est à l'arrêt. | Mettez l'appareil en marche. |
| La fiche n'est pas correctement branchée sur la prise. | Branchez correctement la fiche sur la prise. |
| Le courant n'arrive pas à l'appa-reil. La prise n'est pas alimentée. | Branchez un autre apparéil électri-que sur la prise.Faites appel à un électricien quali-fié. |
| L'ampoule ne fonctionne pas. | L'ampoule est défectueuse. | Consultez le paragraphe "Rempla-cement de l'ampoule d'éclairage". |
| Le comprésseur fonction-ne en continu. | La température n'est pas bien ré-glee. | Choisissez une température plus élevé. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La porte a été ouverte trop sou-vent. | Ne faissez pas la porte ouverte plus longtemps que nécessaire. |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. |
| La température ambiente est trop élevé. | Abaissez la température de la pièce. |
| De l'eau coule sur la pla-que arrrière du réfrigérateur. | Pendant le dégivrage automatique, le givre fond sur la plaque arrrière. | Ce phénomène est normal. |
| De l'eau coule dans le ré-frigérateur. | L'orifice d'écoulement de l'eau est obstrué. | Nettoyez l'orifice. |
| Des produits empêchent que l'eau coule dans le réservoir d'eau. | Assurez-vous que les produits ne touchent pas la plaque arrrière. |
| De l'eau coule sur le sol. | L'eau de dégivrage ne coule pas dans le plateau d'évaporation si-tué au dessus du compresseur. | Fixez le tuyau de sortie de l'eau au plateau d'évaporation. |
| La température de l'appa-reil est trop BASSE. | Le bouton du thermostat n'est pas bien réglé. | Choisissez une température plus élevé. |
| La température de l'appa-reil est trop élevé. | Le bouton du thermostat n'est pas bien réglé. | Choisissez une température plus BASSE. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. |
| Trop de produits ont été introduits ensemble. | Introduisez moins de produits en même temps. |
| La température du référgérateur est trop élevé. | Il n'y a aucune circulation d'air froid dans l'appareil. | Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil. |
| La température du con-gélateur est trop élevé. | Les produits sont trop premes les uns des autres. | Stockez les produits de façon à permettre la circulation de l'air froid. |
| Il y a trop de givre. | Les alimentés ne sont pas bien en-velloppés. | Enveloppez les alimentés correctement. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| Le bouton du thermostat n'est pas bien réglié. | Choisissez une température plus élevé. |
Remplacement de l'ampoule d'éclairage
- Débranchez l'appareil.
- Retirez la vis du diffuseur.
- Retirez le diffuseur (voir l'illustration).
- Remplacez l'ampoule par un modèle semblable de même puissance (la puissance maximale est indiquée sur le diffuseur).
- Installez le diffuseur.
- Serrez la vis du diffuseur.
- Branchez l'appareil.
- Ouvrez la porte. Vérifiez que l'ampoule s'allume.
Fermeture de la porte
- Nettoyez les joints de la porte.
- Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
- Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Caractéristiques techniques
| | |
| Dimensions de la niche d'encas-trement | | |
| Hauteur | 1580 mm |
| Largeur | 560 mm |
| Profondeur | 550 mm |
| Augmentation du temps | | 20 h |
Les données techniques figurent sur la plaque signalétique située sur le côté gauche à
l'intérieur de l'appareil et sur l'étiquette d'énergie.
Emplacement
Avertissement Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-ci inutilisable de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.
Important : La prise de l'appareil doit être facilement accessible après son installation.
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :
| Classe climati-que | Température ambiente |
| SN | +10 à + 32°C |
| N | +16 à + 32°C |
| ST | +16 à + 38°C |
| T | +16° à + 43°C |
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. Tolérance admise : ±6 % de la tension nominale. Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.
L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conforme
ment aux normes en vigueur, en demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives communautaires.
Retrait des supports de clayette
Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport.
Pour les enlever, procédez comme suit :
- soulevez la clayette de l'arrière (A)
- poussez-la dans le sens de la flèche pour la dégager (B)
- Enlevez les dispositifs de retenue.

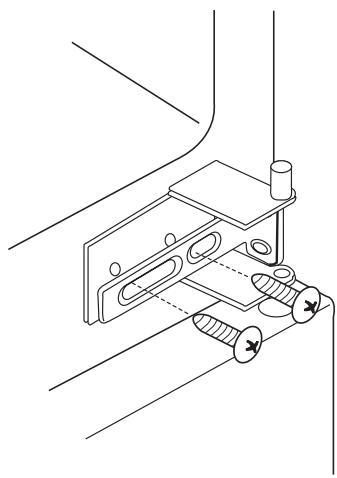

Réversibilité de la porte
L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :
- Dévissez et enlevez le pivot supérieur.
- Enlevez l'entretoise supérieure.
- Enlevez la porte supérieure.
- Desserrez et enlevez la charnière intermédiaire.
- Enlevez la porte inférieure.
- Desserrez et enlevez le pivot inférieur.
- Enlevez l'entretoise inférieure.
Sur le côté opposé :
- Enlevez le cache arrière et installez-le sur la charnière opposée.
- Installe l'entretoise inférieure.
- Serrez le pivot inférieur.
- Installe la porte inférieure.
- Serrez la charnière intermédiaire.
- Installez la porte supérieure.
- Installez l'entretoise supérieure.
- Serrez le pivot supérieur.
Ventilation
La circulation d'air derrière l'appareil doit être suffisante.
Installation de l'appareil
Attention. Veillez à ce que le câble d'alimentation soit dégagé.
Procédez comme suit :
- Installez la bande isolante.
a) Enlevez la protection. b) Appliquez la bande isolante adhésive sur l'appareil comme indiqué dans la figure.
- Installez l'appareil dans la niche.
a) Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. b) Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côté opposé de la charnière.

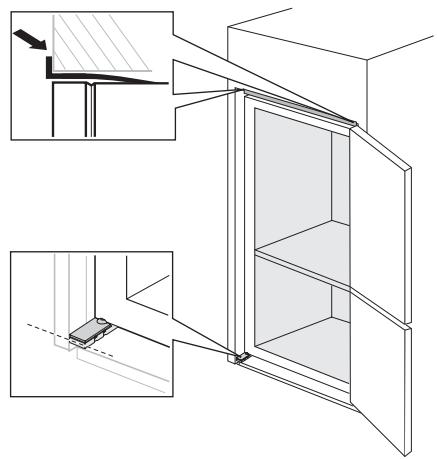

- Ajustez l'appareil dans la niche. Alignez la charnière inférieure sur le meuble de cuisine.
- Fixez l'appareil à la niche à l'aide de 4 vis.
- Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière. Installez la grille de ventilation (B). Fixez le cache charnière (E) à la charnière.
- Détachez les pièces Ha, Hb, Hc et Hd
- Installez la pièce Ha sur la face intérieure du meuble de cuisine.
- Poussez la pièce Hc sur la pièce Ha.
- Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de
Insérez le petit carré (Hb) dans la glissière (Ha).
Réunissez la porte de l'appareil et la porte du meuble et marquez les trous.

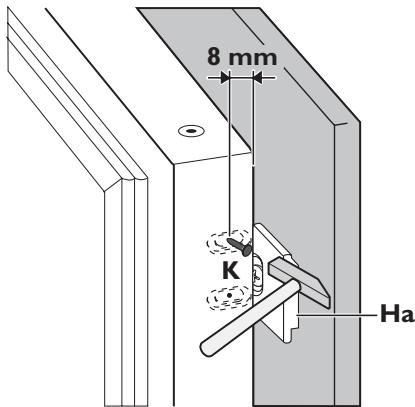

- Sortez les rails de transport. Installez le clou (K) à 8 mm du bord extérieur de la porte.
- Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

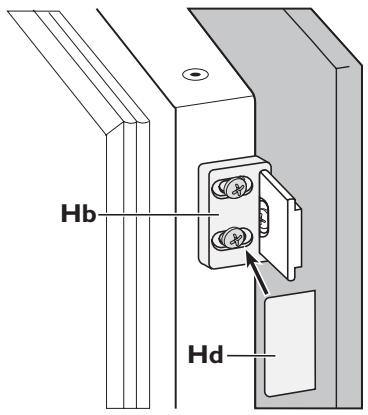

12. Appuyez la pièce Hd sur la pièce Hb.
Si l'appareil doit être connecté latéralement à la porte du meuble de cuisine :
- Desserrez les pièces de la pièce (G) et déplacez la pièce (G).
- Serrez de nouveau les vis de la pièce (G).
- Fixez la pièce (H) à la pièce (G).
Vérifiez une dernière fois que :
- Toutes les vis sont serrées.
- La bande isolante est fermement fixée à l'armoire.
- La porte ouvre et ferme correctement.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
