PI3550X - Lave-vaisselle PROGRESS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	Non précisé
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation énergétique	Non précisé
Niveau sonore	Non précisé
Type d'installation	Encastrable ou pose libre
Type de séchage	Non précisé
Type de commande	Non précisé
Protection anti-fuite	Oui
Type de panier	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Alimentation électrique	230 V / 50 Hz
Matériau intérieur	Inox ou plastique
Couleur	Non précisé

FOIRE AUX QUESTIONS - PI3550X PROGRESS

Comment puis-je allumer le PROGRESS PI3550X ?

Pour allumer le PROGRESS PI3550X, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le bouton de température est réglé sur un niveau approprié. Assurez-vous également que le réservoir d'eau est plein si l'appareil utilise de la vapeur.

Comment nettoyer le PROGRESS PI3550X ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur et un coton-tige pour nettoyer les zones difficiles d'accès. Ne pas immerger l'appareil dans l'eau.

Que faire si le câble d'alimentation est endommagé ?

Ne tentez pas de réparer le câble vous-même. Débranchez l'appareil immédiatement et contactez le service client pour obtenir un remplacement.

Y a-t-il une garantie pour le PROGRESS PI3550X ?

Oui, le PROGRESS PI3550X est généralement livré avec une garantie d'un an. Veuillez vérifier les conditions spécifiques dans le livret de garantie fourni avec l'appareil.

Comment régler la température sur le PROGRESS PI3550X ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Attendez que la lumière indicatrice s'éteigne pour indiquer que l'appareil a atteint la température souhaitée.

Que faire si de l'eau fuit de l'appareil ?

Vérifiez que le réservoir d'eau est correctement installé et qu'il n'est pas trop plein. Si le problème persiste, débranchez l'appareil et contactez le service client.

L'appareil fait un bruit étrange, que dois-je faire ?

Si vous entendez un bruit étrange, débranchez immédiatement l'appareil et laissez-le refroidir. Vérifiez s'il y a des obstructions ou des pièces desserrées. Si le problème persiste, contactez le service client.

MODE D'EMPLOI PI3550X PROGRESS

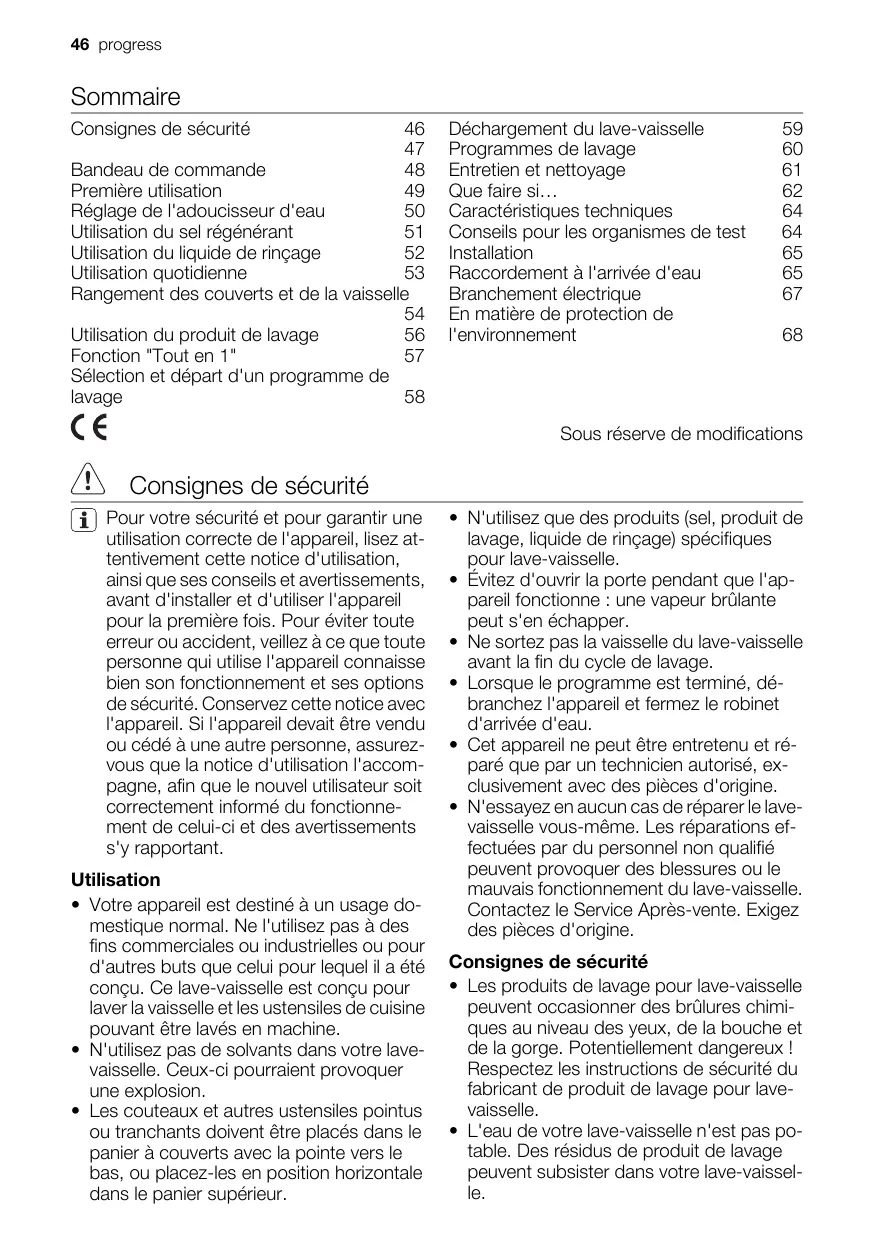

Consignes de sécurité	46
	47
Bandeau de commande	48
Première utilisation	49
Réglage de l'adoucisseur d'eau	50
Utilisation du sel régissantant	51
Utilisation du liquide de rinçage	52
Utilisation quotidienne	53
Rangement des couverts et de la vaisselle	54
Utilisation du produit de lavage	56
Fonction "Tout en 1"	57
Sélection et départ d'un programme de lavage	58

Dépannage du lave-vaisselle 59

Programmes de lavage 60

Entretien et nettoyage 61

Que faire si... 62

Conseils pour les organismes de test 64

Installation 65

Raccordement à l'arrivée d'eau 65

Branchement électrique 67

En matière de protection de

1. environnement 68

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Utilisation

• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre lave-vaisselle. Ceux-ci pourraient provoquer une explosion.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontal dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rincage) spécifiques pour lave-vaiselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez le Service Après-vente. Exigez des pièces d'origine.

Consignes de sécurité

• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux ! Respectez les instructions de sécurité du fabricant de produit de lavage pour lave-vaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produit de lavage peuvent subsister dans votre lave-vaisselle.

Assurez-vous que la porte du lave-vaisselle est toujours correctement fermée lorsque vous n'êtes pas occupé à le remplir ou le vider. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse. - Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre appareil.

Sécurité des enfants

• Cet appareil est conçu pour être utilisé par des adultes. Ne laissez pas des enfants utiliser le lave-vaisselle sans surveillance.
• Ne laissez pas les emballages à portée des enfants. Ils pourraient s'étouffer.
• Conservez tous les produits de lavage dans un endroit sûr, hors de portée des enfants.
• Éloignez les enfants à une distance de l'appareil lorsque la porte est ouverte.

Installation

• Vérifiez que le lave-vaisse n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisse est endommagé, adressez-vous à votre revendeur.
• Retirez tous les emballages avant utilisation.
• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par unElectricien et/ou un plombier qualifié.
• Pour des raisons de sécurité, il est interdit de modifier les spécifications ou de tenter de modifier l'appareil de quelque façon que ce soit.
• N'utilise jamais le lave-vaisselle si le câble électrique ou les tuyaux d'eau sont endommagés ; ou si le bandeau de commande, le plan de travail de l'appareil ou le socle sont endommagés au point que l'intérieur de l'appareil en est accessible. Contactez votre Service APRÈS-VENTE pour éviter tout danger.
• Les parois du lave-vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

Avertissement Avant de procéder aux branchements électriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphes spécifiques de cette notice.

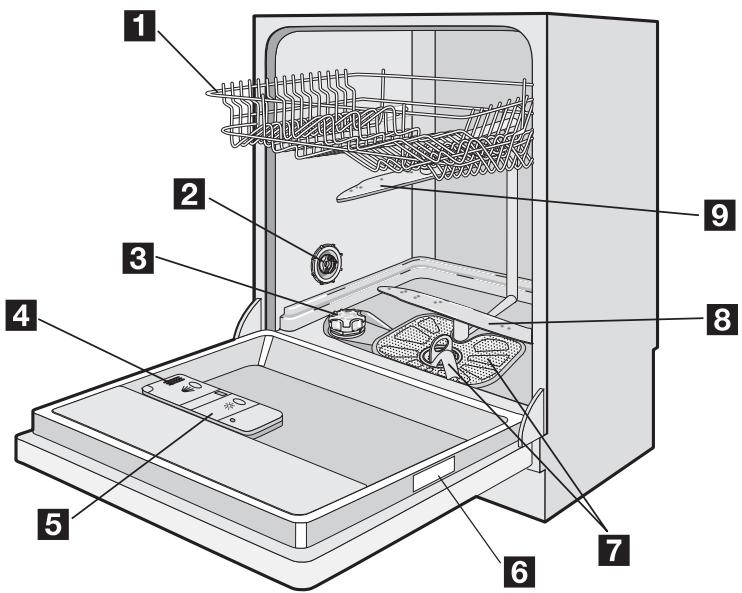

1 Panier supérieur 2 Sélecteur de durée de l'eau 3 Réservoir à sel 4 Distributeur de produit de lavage 5 Distributeur de liquide de rinçage 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur

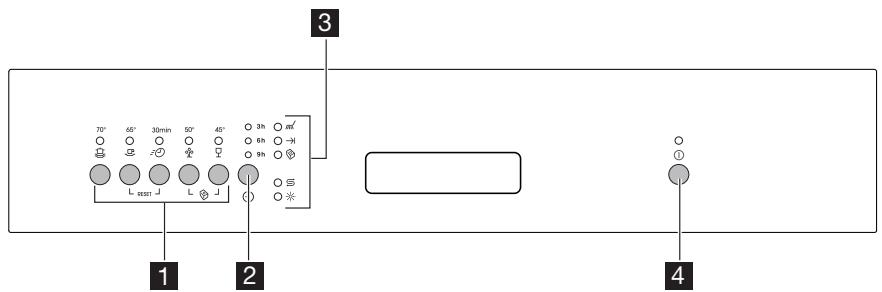

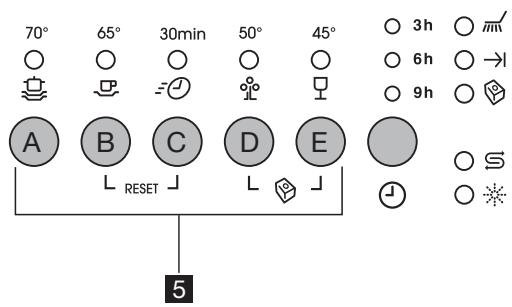

Bandeau de commande

1. Touches de sélection des programmes
2. Touche Départ différé
3. Voyants
4. Touche Marche/Arrêt
5. Touches de fonction

Touches de fonction

Ces touches seront aussi à régler les fonctions suivantes :

• le réglage du niveau de l'adoucisseur d'eau,
• l'annulation d'un programme en cours ou d'un départ différé,
• l'activation/la désactivation de la fonction "Tout en 1",
• l'activation/la désactivation du distributeur de liquide de rincege.

Voyants
Lavage	Il s'allume quand le programme de lavage est sélectionné et reste allumé pendant toute la durée du programme de lavage. Il s'éteint quand le programme de lavage est terminé.
Fin	Il s'allume quand un programme de lavage est terminé. Il possède également des fonctions supplémentaires de signalisation visuelle, telles que : - le réglage de l'adoucisseur d'eau, - l'activation/la désactivation du distributeur de liquide de rinçage, - le déclenchement d'une alarme en cas d'anovaîle de fonctionnement de l'appléil.
Fonction "Tout en 1"	Indique que la fonction "Tout en 1" est activée/désactivée (voir "Fonction Tout en 1").
Sel	Il s'allume quand le réservoir à sel est vide.
1)
S
Produit rinceage	Il s'allume quand le distributeur de liquide de rinçage est vide.
1)

Les voyagés des réservoirs à sel et liquide de rincege ne s'allument jamais pendant qu'un programme est en cours, même s'il est nécessaire d'ajouter du sel et/ou du liquide de rincege.

Mode de programmation

L'appareil est en mode programmation lorsque le voyant Marche/Arrêt est allumé et tous les voyants de programme sont éteints.

Important : Rappelez-vous que pour effectuer une opération quelconque, comme par exemple :

• sélectionnez un programme de lavage ou un départ différé
• régler l'adoucisseur d'eau
• activer/désactiver le distributeur de liquide de rinçage,

l'appareil DOIT être en mode programmation.

Si un voyant de programme est allumé, cela signifie que le dernier programme de lavage exécuté est encore en mémoire.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation. Retirez tous les emballages présents à l'intérieur de l'appareil.

Dans un tel cas, il sera nécessaire d'annuler le programme :

1. Appuyez et maintenez appuyées simultanément les touches de fonction B et C jusqu'à ce que tous les voyants du programme s’éteignent.
2. Relâchez les touches B et C.

Pour annuler un programme sélectionné ou en cours

Appuyez simultanément sur les deux touches Annul. B et C, et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s'éteignent. Le programme est alors annulé et l'appareil se trouve en mode programmation.

• Réglez l'adoucisseur d'eau
• Versez 1 l d'eau dans le réservoir à sel, puis approvisionnez-en sel
• Remplissez le distributeur de liquide de rinçage

Si vous souhaitez utiliser des pastilles de détachant multifonctions telles que : "3 en 1", "4 en 1", "5 en 1

etc., programmez la fonction Tout en 1. (Voir "Fonction Tout en 1").

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation susceptibles de nuire au bon fonctionnement de l'appareil. Plus la teneur en minéraux et en sels est élevée, plus l'eau est dure. La dureté de l'eau est calculée en échelles équivalentes, degrés allemands (°dH), degrés français (°TH) et mmol/l (millimol par litre - unité internationale de dureté de l'eau).

L'adoucisseur doit être réglé en fonction du degré de durée de l'eau de votre région.

Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

L'adoucisseur d'eau doit être réglé des deux façons suivantes : manuellement, à l'aide du sélecteur de durée de l'eau et électroniquement.

Dureté de l'eau			Réglage de la durée dé le'eau		Utilis-sation du sel régé-nérant
°dH	°TH	mmol/l	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	oui
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	oui
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	oui
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	oui
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	oui
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	oui
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	oui
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	oui
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	oui
< 4	< 7	< 0,7	1	niveau 1	non

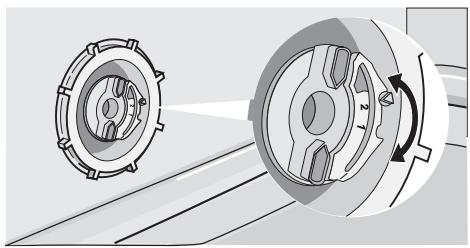

Réglage manuel

Le lave-vaisselle est réglé d'usine sur la position 2.

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de durée de l'eau sur la position 1 ou 2 (voir tableau).
4. Remplacez le panier inférieur.

Réglage électronique

Le lave-vaisselle est réglé d'usine sur la position 5.

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se mettre en mode programmation.
2. Appuyez simultanément sur les touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
3. Appuyez sur la touche de fonction A, les voyants des touches de fonction B et C s'éteignent tandis que le voyant de la touche de fonction A clignote simultanément au voyant Fin.

Le niveau de réglage est indiqué par le nombre de clignotements du voyant Fin.

5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5 6 clignotements, pause, 6 clignotements, pause, etc. = niveau 6

1. Pour modifier le niveau, appuyez sur la touche A. Chaque pression de la touche détermine le passage au niveau suivant. (Pour sélectionner un autre niveau, réferez-vous au tableau). Exemples : si le niveau est 5, une simple pression sur la touche A amènera le niveau à 6. Si le niveau est 10, une simple pression sur la touche A amènera le niveau à 1.
2. Pour mémoriser cette opération, mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

Avertissement

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau. Approvisionnez en sel avant de démarrer un programme de lavage complet. Vous évitez ainsi que des grains de sel ou de l'eau salée qui a débordé n'entrent en contact avec le fond de la cuve pendant un laps de temps prolongé, engendrant de la corrosion.

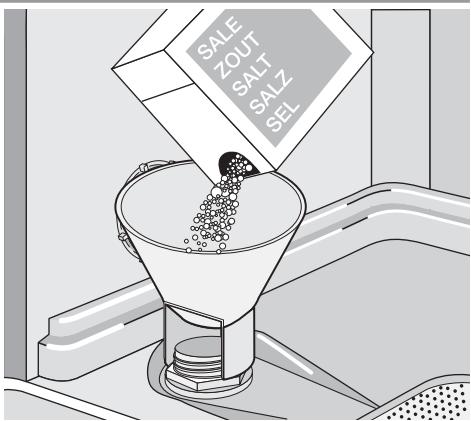

Pour réapprovisionner :

1. Ouvrez la porte, sortez le panier inférieur et dévissez le bouchon du réservoir à sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 l d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous replissez le réservoir pour la première fois).
3. Versez le sel à l'aide de l'entonnoir, jusqu'à ce que le réservoir soit rempli.

1. Remettez le bouchon en place en veillant à ce que le filetage et le joint ne présentent aucune trace de sel.
2. Serrez le bouchon en le tournant dans le sens des aiguilles d'une montre, jusqu'à ce que vous entendiez un clic.

Ne vous préoccupez pas si de l'eau déborde du réservoir lorsque vous le remplissez. Cela est parfaitement normal. Le voyant du réservoir peut rester allumé pendant 2 à 6 heures après le remplissage, à condition que le lave-vaisselle reste sous tension. Si vous utilisez un sel peu soluble, il se peut que cette opération prenne davantage de temps. Le fonctionnement de l'appareil n'en sera pas pour autant entravé.

Utilisation du liquide de rinçage

Avertissement : Utilisez exclusivement des liquides de rincage de marque, spéciaux pour lave-vaisselle.

Ne remplissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). Cela aurait pour effet d'endommager l'appareil.

Le liquide de rinceage assure un rinçage optimal et un séchage sans taches ni stries.

Le liquide de rinceage est automatiquement ajouté au cours du dernier rinceage.

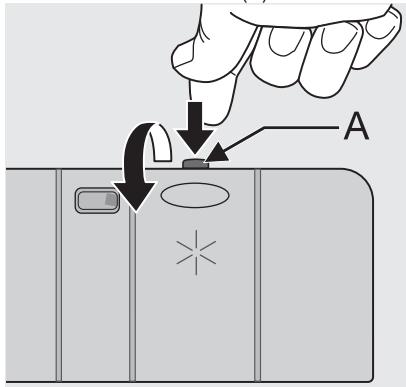

1. Ouvrez le distributeur en appuyant sur le levier de fermeture (A).

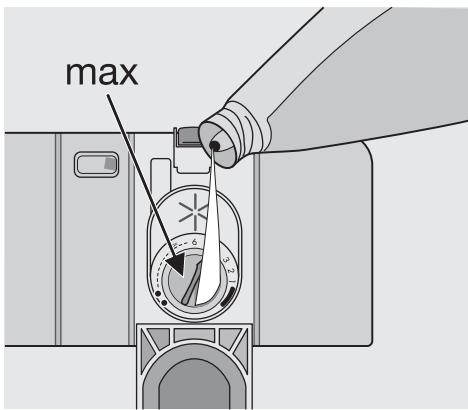

1. Versez le liquide de rincage dans la goulotte de replissage. Le niveau maximum de remplissage est signalé par le repère "max".

Le distributeur contient environ 110 ml de liquide de rinçage, quantité suffisante pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.

1. Vérifiez que le couvercle est fermé après chaque remplissage.

Essuyez tout débordement de liquide de rincage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage suivant.

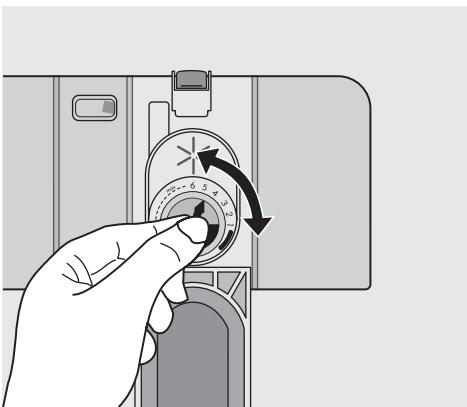

En fonction des résultats de brillance et de séchage obtenus, adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 = dosage minimum, position 6 = dosage maximum).

La dose est réglée d'usine sur la position 4. Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage. En revanche, si des rayures blanches sont présentes sur la vaisselle, ou si les verres et les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir à sel et du distributeur de liquide de rinçage.
• Rangez les couverts et la vaisselle dans le lave-vaisselle.

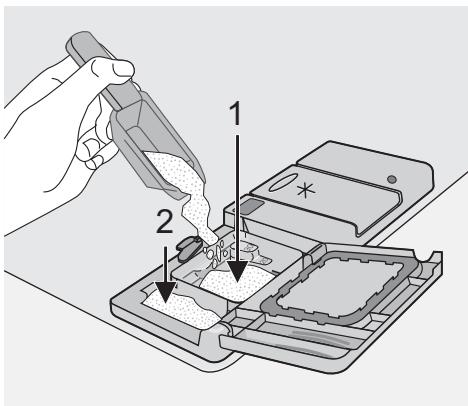

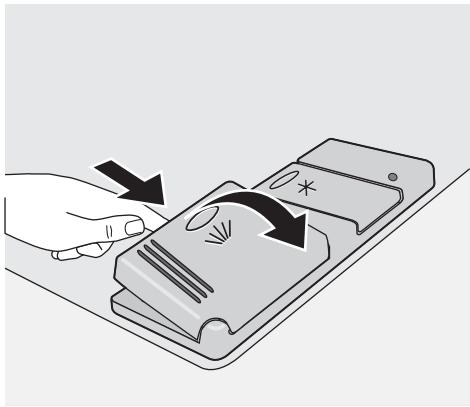

• Versez le produit de lavage dans le compartiment correspondant.
• Sélectionnez un programme adapté au lavage des couverts et de la vaisselle.
• Démarrez le programme.

Conseils

Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés
• Lorsque vous chargez la vaisselle et les couverts, veillez à prendre les précautions suivantes :

-La vaisselle et les couverts ne doivent pas entraver la rotation des bras d'aspersion.

• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant, de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé. -La vaisselle et les couverts ne doivent pas être insérées les uns dans les autres, ou se chevaucher.
• Pour éviter que les verres ne se brisent, évitez qu'ils ne se touchent.
• Déposez les petits objets dans le panier à couverts.
• La vaisselle en plastique et les poèmes en matériel antiadhésif tendent à retenir les gouttes d'eau; ces articles ne seront pas séchés aussi bien que les articles en porcelainne et en acier.
• Les articles légers (bols en plastique, etc.) doivent être rangés dans le panier supérieur et disposés de façon à ce qu'ils ne puissent se renverser.

Pour le lavage au lave-vaisse, les couverts et plats suivants

• Couverts à manche en bois, en corne, en porcelaine ou en nacre.
• Articles en plastique non résistant à la chaleur.
• Couverts anciens dont certains éléments sont collés et ne résistent pas à la température.
• Couverts ou vaisselle représentant des soudures.
• Articles en étain ou en cuivre.
• Verres en cristal au plomb.
• Articles en acier susceptibles de rouiller.
• Plateaux en bois.
• Articles en fibres synthétiques.

Peuvent convenir dans une mesure limitée:

• Lavez au lave-vaisselle uniquement de la vaisselle en faience garantie lavable en machine par le fabricant.
• Les émaux vernis peuvent se ternir au fil des lavages.
• Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage : les résidus de blanc d’œuf, de jaune d’œuf et de moutarde provoquent souvent une décoloration et la formation de taches sur l’argent. Par conséquent, veillez à toujours éliminer les restes d’aliments de la vaisselle en argent si vous ne la lavagez pas immédiatement après utilisation.

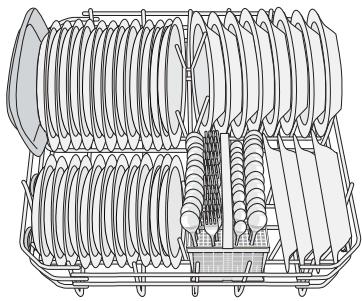

Panier inférieur

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc.

Les plats et les grands couvercles doivent être disposés autour du panier, afin de ne pas générer la rotation des bras d'aspersion.

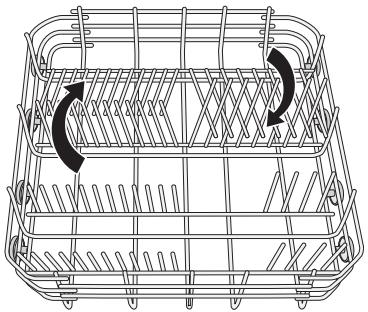

Les rangées d'ergots du panier inférieur peuvent être abaisées pour vous permettre de charger des casseroles, des poêles et des saladiers.

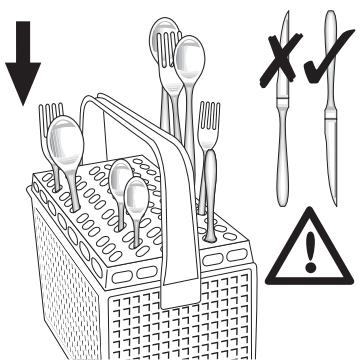

Panier à couverts

Les couteaux à longue lame disposés avec le manche vers le bas représentent un danger potentiel. Les couteaux et les autres ustensiles pointus ou coupants doivent être placés en position horizontale dans le panier supérieur. Soyez prudent lorsque vous chargez ou déchargez des articles coupants du lave-vaisselle.

Disposez les fourchettes et les cuillères dans le panier à couverts extractible, le manche tourné vers le bas, et les couteaux avec le manche orienté vers le haut.

Si les manches dépassent du fond du panier à couverts et entravent la rotation du bras d'aspersion, disposez les couverts avec le manche tourné vers le haut.

Intercalez les cuillères aux autres couverts, afin d’éviter qu’elles ne s'emboitent.

Pour un résultat optimal, il est conseillé d'utiliser le séparateur à couverts fourni (si la taille et la forme des couverts le permettent).

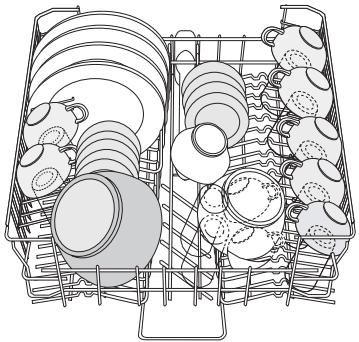

Panier supérieur

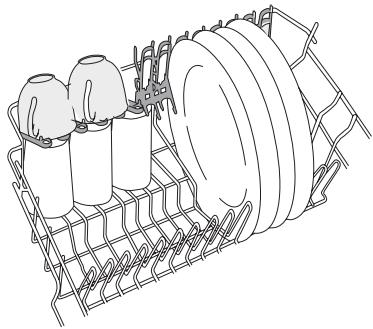

Le panier supérieur est conçu pour y ranger des assiettes (assiettes à dessert, sous-tasses, assiettes de service de 24 cm de diamètre maximum), des saladiers, des tasses et des verres.

Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses, de façon à ce que l'eau puisse atteindre toutes les surfaces.

Les verres à long pied peuvent être suspendus aux porte-tasses en les tournant. Pour les articles de plus grande dimension, il vous est possible de rabattre les supports pour tasses vers le haut.

Avant de refermer la porte, assurez-vous que les bras d'aspersion tournent librement.

Réglage de la hauteur du panier supérieur

Si vous nevez laver des plats de grande dimension, disposez-les dans le panier inférieur après avoir mis le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaissette dans le panier inférieur
Avec le panier supérieur relevé	33 cm
Avec le panier supérieureur abaissé	29 cm

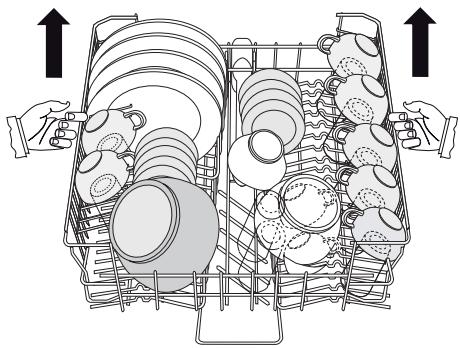

Pour régler le panier dans sa position la plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtes jusqu'à ce que le mécanisme s'encliquette et que le panier soit en position stable.

Utilisation du produit de lavage

Utilisez exclusivement des produits de lavage spécialement conçus pour une utilisation au lave-vaiselle. Veuillez respecter le dosage et les consignes de stockage du fabricant figurant sur l'emballage. En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de lavage dans le compartiment correspondant

1. Ouvrez le couvercle.

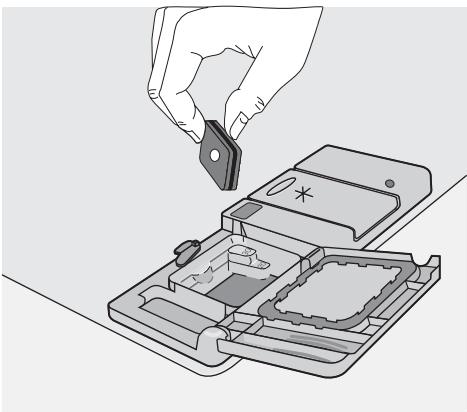

1. Versez le produit de lavage dans le distributeur (1). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage30 = environ 30 g de produit de lavage.

Pour abaisser le panier dans sa position d'origine, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés, puis faites en sorte que le mécanisme s'emboîte vers l'arrière, tout en maintenant le panier.

Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement. Lorsque le panier est en position haute, il ne vous est plus possible d'utiliser les supports pour tasses. Après avoir chargé l'appareil, veillez à toujours refermer la porte, car une porte ouverte est source de danger.

1. Tous les programmes avec prélavage nécessitant une dose supplémentaire de produit de lavage (5 à 10 g) à placer dans le compartiment de prélavage (2). Ce produit de lavage agira au cours de la phase de prélavage. Si vous utilisez du produit de lavage en pastilles ; placez la pastille dans le compartiment (1)

1. Fermez le couvercle et appuyez jusqu'à ce qu'il soit verrouillé.

Les produits de lavage en pastilles de différents fabricants présentent un taux de dissolution variable. C'est pourquoi certains produits de lavage en pastilles n'atteignent pas leur pouvoir de nettoyage optimal au cours des programmes courts. Par conséquent, veuillez sélectionner un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d’éliminer complètement les résidus de lessive.

Utilisation de produits de lavage combinés

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Ils peuvent également contenir

Fonction "tout en 1

Cet appareil est doté de la "fonction Tout en 1", ce qui vous permet d'utiliser les pastilles de détergent multifonctions "Tout en 1".

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Ils peuvent également contenir d'autres substances selon le type de pastille utilisé ("3 en 1", "4 en 1", "5 en 1", etc.).

Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.

Dès que cette fonction est sélectionnée, elle restera activée pour tous les programmes de lavage suivants.

d'autres substances selon le type de pastille utilisée ("3 en 1", "4 en 1", "5 en 1", etc.).

1. Vérifiez que ces produits de lavage sont appropriés au degré de durcissement de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.

Si vous utilisez ces produits, vous n'avez plus besoin de remplir le réservoir de sel régénérant ni le distributeur de liquide de rinçage. Dans ce cas, le voyant de contrôle du produit de rinçage reste allumé quand le lave-vaisselle est en fonctionnement.

1. Sélectionnez la valeur la plus BASSE de dureté de l'eau et de produit de rinceavage.

Si le séchage n'est pas satisfaisant, nous vous conseillons de:

1. Remplir le distributeur de liquide de rinçage.
2. Régler le dosage du liquide de rinçage sur la position 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous recommandons de :

1. Remplir les distributeurs de sel régénérant et de liquide de rinçage.
2. Régler la position maximale du degré de dureté de l'eau et d'effectuer 1 programme normal sans charger l'appareil.
3. Régler ensuite le degré de dureté de l'eau en fonction de la durée de l'eau de votre région.
4. Régler la dose de liquide de rinçage.

Lorsque cette fonction est sélectionnée, l'alimentation en liquide de rinçage et en sel à partir des bacs respectifs est automatiquement désactivée, de même que les voyants correspondant au sel et au liquide de rinçage.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez/désactivez la fonction "Tout en 1" avant de lancer un programme de lavage.

Une fois que le programme a démarré, la fonction "Tout en 1" NE peut PLUS être modifiée. Si vous souhaitez annuler la "fonction Tout en 1", il vous faudra d'abord annuler la sélection du programme de lavage, puis désactiver la "fonction Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage (et les options souhaitées).

Activation/désactivation de la fonction "tout en 1

Appuyez simultanément sur les deux touches "Tout en 1" (touches de fonction D et E), et maintenez-les appuyées jusqu'à ce que le voyant de la "fonction Tout en 1" s'allume. Cela signifie que la fonction est activée. Pour désactiver la fonction, appuyez à nouveau sur ces deux touches jusqu'à ce que le voyant correspondant au symbole de la fonction "Tout en 1" s'éteigne.

Si le séchage n'est pas satisfaisant, nous vous suggérons de:

1. Remplir le distributeur de liquide de rinçage.
2. Activer le distributeur de liquide de rinçage.
3. Régler le dosage du liquide de rinçage sur la position 2.
4. L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Activation/désactivation du distributeur de liquide de rinçage

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisse doit se couvrir en mode programmation.
2. Appuyez simultanément sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C commencent à clignoter.
3. Appuyez sur la touche de fonction B, les voyants des touches de fonction A et C s'éteignent tandis que le voyant de la touche de fonction B continue à clignoter.
4. Pour activer le distributeur de liquide de rinçage, appuyez à nouveau sur la touche B, le voyant de Fin s'allume, indiquant que le distributeur de liquide de rinçage a été activé.
5. Pour mémoriser cette opération, arrêtez le lave-vaisselle en appuyant sur la touche Marche/Arrêt.
6. Pour désactiver à nouveau le distributeur de liquide de rinçage, suivez les instructions jusqu'à ce que le voyant de Fin s'éteigne.

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous recommandons de :

1. Désactiver la fonction "Tout en 1".
2. Approvisionner à nouveau le réservoir à sel et le distributeur de liquide de rinçage.
3. Régler la position maximale du degré de dureté de l'eau et d'effectuer 1 programme normal sans charger l'appareil.
4. Régler ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.
5. Réglage de la dose de liquide de rinçage.

Sélection et département d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte légèrement ouverte. Le programme démarrera uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

1. Vérifiez que les paniers ont été chargés correctement et que les bras d'aspersion tournent librement.
2. Assurez-vous que le robinet d'eau est ouvert.
3. Appuyez sur la touche Marche/Arrêt. Le lave-vaisse doit se couvrir en mode programmation.
4. Après la sélection d'un programme, le voyant correspondant s'allume.

Les voyants correspondant aux phases prévues du programme sélectionné clignotent.

Fermez la porte du lave-vaisselle, le programme démarre automatiquement.

Dès que le programme a démarré, les voyants des phases s’éteignent sauf le voyant de la phase en cours qui reste allumé (éclairage fixe).

Réglage et déplacement du programme avec "départ différé

1. Après avoir sélectionné le programme de lavage, appuyez sur la touche de départ différé jusqu'à ce que le voyant correspondant aux heures sélectionnées clignote (3h, 6h ou 9h).
2. Fermez la porte du lave-vaisselle, le décompte démarre automatiquement.
3. Le décompte s'effectue par intervalles de 3 heures.
4. L'ouverture de la porte interrompt le décompte. Fermez la porte ; le décompte reprend là où il a été interrompu.
5. Dès que la durée du départ différé est écoulée, le programme démarre automatiquement.

Une fois le décompte du départ différé terminé, le programme de lavage démarre automatiquement. Il vous est possible de sélectionner le programme de lavage et la durée du départ différé également lorsque la porte est fermée. N'oubliez pas dans ce cas que lorsque la touche d'un programme de lavage est appuyée, vous disposez de 3 secondes SEULEMENT pour sélectionner un autre programme ou un départ différé, après quoi le programme sélectionné démarre automatiquement.

Déchéancement du lave-vaisseau

• Les plats encore chauds sont sensibles aux chocs. C'est pourquoi il est préférable de laisser refroidir la vaisselle avant de la décharger de l'appareil.

Avertissement : Interrompez ou annulez un programme en cours UNIQUEMENT si cela s'avère strictement nécessaire. Attention ! Un nuage de vapeur peut s'échapper par la porte du lave-vaisselle lorsque vous l'ouvrez. Soyez prudent en effectuant cette opération (risque de brûlure).

Annulation d'un départ différé ou d'un programme en cours

• Appuyez simultanément sur les deux touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s’éteignent.
• L'annulation d'un départ différé détermine aussi l'annulation du programme de lavage sélectionné. Vous devez répéter la sélection du programme de lavage.
• Si vous voulez sélectionner un nouveau programme, vérifiez qu'il y a du produit de lavage dans le distributeur correspondant.

Interruption d'un programme en cours

• Ouvrez la porte du lave-vaiselle ; le programme s'arrête. Fermez la porte ; le programme reprendra là où il a été interrompu.
• Appuyez sur la touche Marche/Arrêt : tous les voyants s’éteignent. Appuyez à nouveau sur la touche Marche/Arrêt ; le programme reprendra là où il a été interrompu.

Fin du programme de lavage

• Le lave-vaisselle se met à l'arrêt automatiquement. Levant Fin s'allume.
• Le voyant du programme qui vient de se terminer reste allumé.
• Mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.
• éviter que de l'eau ne s'égoutte du panier supérieur sur la vaisselle du panier inférieur.
• -vaisselle, car l'acier inoxydable est en définitive plus froid que les plats.

Dès que le programme est terminé, débranchez le lave-vaisselle et fermez le robinet d'arrivée d'eau.

Programmes de lavage

Programme	Dépréde salissure	Type de vais-selle	Description du programme
70°	Très sale	Vaissselle, cou-verts, plats et casseroles	PrélavageLavage principal à 70°C2 rinceages intermédiairesRinçage finalSéchage
65°	Moyenne-ment sale	Vaissselle, cou-verts, plats et casseroles	PrélavageLavage principal à 65°C1 rinceage intermédiaireRinçage finalSéchage
1)30 MIN (30 MIn- NUTES)	Normal ou légèrement sale	Vaissselle et couverts	Lavage principal à 60°C Rinçage final
50° 2)	Moyenne-ment sale	Vaissselle et couverts	PrélavageLavage principal à 50°C1 rinceage intermédiaireRinçage finalSéchage
45°	Moyenne-ment sale	Vaissselle déli-cate et verres	Lavage principal à 45°C1 rinceage intermédiaireRinçage finalSéchage

1) Idéal pour le lavage d'un lave-vaisselle partiellement chargé. Programme de lavage journalier parfait, adapté aux besoins d'une famille de 4 personnes qui souhaitent seulement laver la vaisselle et les couverts du dîner et du petit déjeuner. 2) Programme de test des organismes de contrôle

Programme	Valeurs de consommation
	Durée du programme(en minutes)	Consommation énergétique (en kWh)	Consommation d'eau(en litres)
70°	80 - 90	1,6- 1,8	22 - 24
65°	90 - 100	1,4 - 1,6	18 - 20
30 minutes	30	0,9	9
50°1)	150 - 160	1,0 - 1,1	14 - 16
45°	60 - 70	0,8 - 0,9	14 - 15

1) Programme de test des organismes de contrôle

Les valeurs de consommation sont fournies à titre indicatif et varient en fonction de la pression et de la température de

Des variations dans l'alimentation électrique et de la quantité de vaisselle.

Nettoyage des filtres

Contrôlez et nettoyez les filtres très régulièrement. Des filtres non nettoyés réduisent les performances de lavage.

Avertissement Avant de nettoyer les filtres, assurez-vous que l'appareil est mis à l'arrêt.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaiselle compte un filtre grossier (A), un microfibre (B) et un filtre plat. Desserrez le système de filtrage à l'aide de la poignée du microfibre.

Tournez la poignée dans le sens contraire des aiguilles d'une montre et effectuez 1/4 de tour

1. pour enlever le système de filtrage

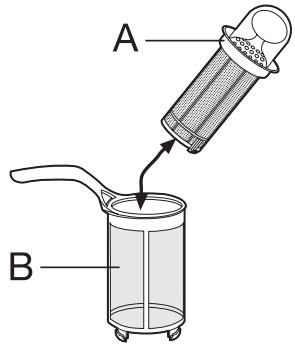

1. Saisissez le filtre grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).
2. Nettoyez minutieusement tous les filtres à l'eau courante.

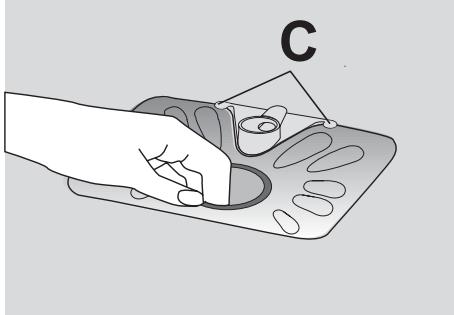

3. Retirez le filtre plat du fond de la cuve et nettoyez minutieusement les deux faces.
4. Réinstallez le filtre plat dans le fond de la cuve en veillant à ce qu’il soit bien installé sous les deux rails (C).

1. Introduisez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à la fois.

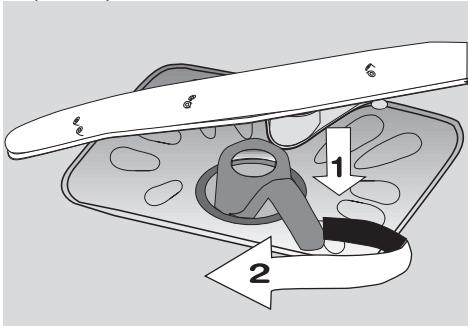

2. Mettez l'ensemble de ces filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée. Au cours de cette opération, contrôlez que le filtre plat ne dépasse pas du fond de la cuve.

N'utilisez jamais le lave-vaiselle sans les filtres. Si les filtres n'ont pas été correctement réinstallés, les performances de lavage pourront être compromises et l'appareil pourrait être endommagé. Ne retirez JAMAIS les bras d'aspersion.

Si des résidus de salissures ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide, en cas de besoin humidifié d'un peu d'eau savonneuse. N'utilisez en aucun cas de substances abrasives, de tampons métalliques ou de solvants (acétone, trichloréthylène, etc.).

Nettoyage interne

Essuyez régulièrement les joints situés autour de la porte et des distributeurs de produit de lavage et de liquide de rinçage à l'aide d'un chiffon humide.

Nous vous conseillons d'effectuer tous les 3 mois un lavage pour vase le très sale mais sans vase et avec produit de lavage.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant un certain temps, veillez à :

1. Débrancher l'appareil et fermer le robinet d'arrivée d'eau.

Que faire si...

Le lave-vaisselle ne démarre pas ou s'arrête en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré-

1. Laisser la porte entrouverte pour prévenir la formation d'odeurs désagréables.
2. Nettoyer soigneusement l'intérieur de l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un endroit où la température ambiante est inférieure à 0°C. Si cela n'est pas possible, videz l'appareil, fermez la porte, débranchez le tuyau d'arrivée d'eau et vidangez.

Transport de l'appareil

Si vous devez transporter l'appareil (en cas de déménagement, etc.):

1. Retirez la fiche de la prise secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange.
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Évitez d'incliner l'appareil au cours du transport.

Le lave-vaisselle ne démarre pas ou s'arrête en cours de programme. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré-

Codes d'erreur et anomalie de fonctionnement	Cause possible et solution
• levoyant du programme en cours clignote en permanence • 1 clignotement duvoyant de Fin Le lave-vaisselle n'est pas approvisionné en eau	• Le robinet d'accrément d'eau est obstrué ou in-crusté de tartre. Nettoyez le robinet d'accrément d'eau. • Le robinet d'accrément d'eau est fermé. Ouvrez le robinet d'accrément d'eau. • Le filtre (s'il estprésent) Situé dans l'embout à vis du tuyau au niveau de la soupape d'admis-sion est bouché. Nettoyez le filtre Situé dans l'embout à vis du tuyau. • Le tuyau d'accrément d'eau n'a pas été installé correctement, est plié ou écrasé. Vérifiez le raccordement du tuyau d'accrément d'eau.
• levoyant du programme en cours clignote en permanence • 2 clignotements duvoyant de Fin Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyez à fond le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correc-tement, est plié ou écrasé. Vérifiez le raccordement du tuyau de vidange.
• levoyant du programme en cours clignote en permanence • 3 clignotements duvoyant de Fin Le système de sécurité anti-débordement s'est déclenché	• Fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
Anomalie de fonctionnement	Cause possible et solution
Le programme ne démarre pas	• La portedu lave-vaiselle n'a pas été fermée correctement. Fermez la porte. • La fiche n'est pas branchée. Insérezla fiche dans la prise secteur • Le fusible a grillé dans la boite à fusibles. Remplacez le fusible. • Le départ différé a été réglé. Si la vaisseledoit être lavée immédiatement, annulez le départ différé.
Aprés avoir effectué ces contrôles, mettez l'appareil en marche. Le programme reprendra là où il a été interrompu. Si l'anomalie persististe ou que le code d'erreur s'affiche à nouveau, contactez le ServiceAprès-vente. Si des codes d'erreurs non décrits dans le tableau ci-dessus s'affichent, contactez le ServiceAprès-vente. Lorsque vous appelez le ServiceAprès-vente, communiquèz le modele, le numérode code produit et le numérode série.	Vous trouverez ces informations sur la pla-que signalétique située sur le côte du lave- vaisselle. Afin de pouvoir dispose à tout moment de ces numérios, nous vous recommendons de les inscrite ici: Modèle: N°code pro-duit: N°de série:

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres situés dans le fond de la cuve sont encrossés ou mal installés. • Vous avez utilisé trop peu de produit de lavage ou avez oublie d'approvisionner le distributeur de produit de lavage. • Si des dépôts de tartre sontopsisents sur la vaisselle ; cela signifie que le réservoir à sel est vide ou que vous n'avez pas réglié correctement le niveau de l'adoucisseur d'eau. • Le raccordement du tuyau de vidange n'a pas été réalisé correctement. • Le bouchon du réservoir à sel n'a pas été visse correctement.
La vaisselle est mouillée et terne	• Vous n'avez pas utilisé de liquide de rincege. • Le distributeur de liquide de rincege est vide.
Les verres et la vaisselleprésent des rayures, des taches blanches ou un film bleuâtre	• Réduiseze le dosage du liquide de rincege.

Des gouttes d'eau ont séché sur les verres et la vaisselle

• Augmentez le dosage du liquide de rinçage.
• Il se peut que le produit de lavage soit en cause. Contactez le service clientèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces contrôles, le problème persiste, contactez le Service Après-vente.

Caractéristiques techniques

Dimensions	Largeur Hauteur Profondeur	59,6 cm 81,8 - 87,8 cm 57,5 cm
Branchement électricité - Tension - Puissance totale - Fusible	Les informations concernant le branchement électricité figurent sur la plaque signalétique apposée sur le bord interieur de la portedu lave-vaisselle.
Pression de l'eau d'alimentation	Minimum Maximum	0,5 bar (0,05 MPa) 8 bars (0,8 MPa)
Capacité		12 couverts
Poids		39,5 kg

Conseils pour les organismes de test

Les essais, conformément à la norme EN 60704, doivent être réalisés avec l'appareil à pleine charge et à l'aide du programme de test (voir "Valeurs de consommation").

Les essais, conformément à la norme EN

50242, doit être réalisé après avoir ap-

provisionné le réservoir à sel et le distributeur de liquide de rinçage, et à l'aide du programme de test (voir "Valeurs de consommation").

Pleine charge : 12 couverts
Quantité de produit de lavage requise :	5 g + 25 g (Type B)
Réglage du dosage du liquide de rinceage	position 4 (Type III)

Disposition du panier supérieur

Supports pour tasses : position A

Disposition du panier inférieur

Disposition du panier à couverts

Installation

Avertissement Les branchements électriques et les raccordements hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par un électricien qualifié et/ou un plombier ou une autre personne compétente.

Retirez tous les emballages avant d'installer l'appareil.

Dans la mesure du possible, placez-le à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation.

Ce lave-vaisseau est conçu pour être encastré sous un plan de cuisine ou un plan de travail.

Attention! Respectez scrupuleusement les instructions figurant dans le guide joint pour encastrer le lave-vaisselle et installer le panneau du meuble.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation/de vidange et du cordon d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Raccordement à l'arrivée d'eau

Raccordement du tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chaude (max.) ou en eau froide

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Au moment d'introduire le lave-vaisselle dans le meuble d'encastrement, veillez à ce que le tuyau d'alimentation d'eau, le tuyau de vidange et le cordon d'alimentation ne soient ni entortillés ni écrasés.

Fixation aux unités adjacentes

Le lave-vaisselle doit être fixé pour éviter qu'il bascule.

Par conséquent, veillez à ce que l'élément sous lequel il est installé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, mur).

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte.

Assurez-vous que la porte du lave-vaisse se ferme correctement sans frottement latéral.

Si la porte ne ferme pas correctement, dévissez ou vissez les pieds jusqu'à ce que l'appareil soit parfaitement de niveau et d'aplomb.

Avec une alimentation en eau chaude, vous pouvez réduire votre consommation d'énergie électrique de manière spectaculaire. Cela

dépend, toutes, de la manière dont l'eau chaude est produite. (Nous suggérons d'autres sources d’énergie plus écologiques telles que, par ex., les panneaux solaires ou panneaux photovoltaïques, et les éoliennes). Pour réaliser le raccordement proprement dit, l’écrou-raccord installé dans le tuyau d’accueil d’eau de l’appareil doit être visé sur une goulotte avec filtre “Whitworth” pour tuyau 3/4" ou à un robinet à raccord rapide spécifique conçu à cet effet de type “Press-block”.

La pression de l'eau doit se situer dans les limites indiquées dans les "Caractéristiques techniques". Pour connaître la pression d'alimentation moyenne de votre région, adressez-vous à votre Compagnie locale de distribution des eaux.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrabssé ou enchevêtré lorsque vous effectuez le raccordement.

L'appareil est doté de tuyaux d'alimentation et de vidange pouvant être orientés à gauche ou à droite selon les besoins de l'installation, à l'aide du contre-écrou. Il est nécessaire que le contre-écrou soit installé correctement pour éviter toute fuite d'eau.

Attention! Les lave-vaiselle ne sont PAS tous dotés de tuyaux d'alimentation et de vidange avec contre-écrou. Dans ce cas-ci, cette option n'est pas disponible.

Si l'appareil est raccordé au moyen de tuyaux neufs ou de tuyaux ayant peu servi, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

N'utilisez PAS des tuyaux provenant d'un ancien appareil. Cet appareil est doté de fonctions de sécurité destinées à empêcher que l'eau utilisée dans l'appareil ne soit réintroduite dans le système d'eau potable. Cet appareil est conforme aux règlements applicables en matière de tuyauterie.

Tuyau d'arrivée d'eau avec soupape de sécurité

Après avoir raccordé le tuyau d'arrivée d'eau à double paroi, la soupape de sécurité se situe à proximité du robinet. Par conséquent, le tuyau d'arrivée d'eau est sous pression.

uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau.

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• Le fil électrique de la soupape de sécurité est situé à l'intérieur du tuyau d'arrivée d'eau à double paroi. N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagée, remplacez immédiatement la prise secteur.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du Service Après-vente.

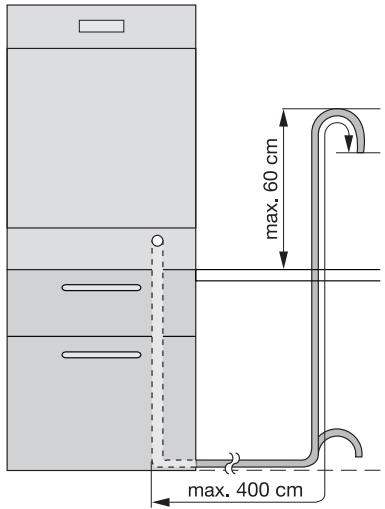

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être raccordée de deux façons :

1. Au robinet de sortie de l'évier, en la fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne pénètrent dans l'appareil.
2. À une conduite fixe dotée d'une évacuation murale dotée d'une ventilation spéciale, diamètre intérieur de 4 cm minimum.

Le raccordement de vidange doit être situé à une hauteur de 60 cm par rapport à la base du lave-vaisselle.

Le tuyau de vidange peut être orienté à droite ou à gauche du lave-vaisselle

Assurez-vous que le tuyau de vidange n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de provoquer un effet de siphon et un reflux de l'eau vers l'appareil.

La longueur totale du tuyau de vidange, y compris celle de la rallonge (si vous en utilisez une), ne doit pas dépasser 4 mètres. Le diamètre intérieur de la rallonge de tuyau ne doit pas être inférieur au diamètre du tuyau fourni.

De même que le diamètre intérieur des raccords utilisés pour les branchements ne doit pas être inférieur au diamètre du tuyau d'évacuation fourni.

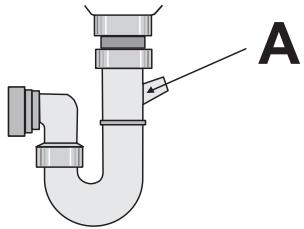

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n’oubliez pas d’enlever toute la membrane de plastique (A). Si vous oubliez d’enlever toute la membrane, des particules d’aliments risquent de s’accumuler avec le temps et de boucher l’embout du tuyau de vidange du lave-vaisselle.

Nos appareils sont équipés d'un dispositif de sécurité empêchant le reflux des eaux usées vers l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue incorporé, cela pourrait entraver la vidange correcte de votre lave-vaisselle. C'est pourquoi nous vous recommandons de le retirer.

Pour éviter toute fuite d'eau après l'installation, assurez-vous que les raccords des tuyauteries d'eau sont bien serrés.

Branchement électrique

Avertissement L'APPAREIL DOIT ÊTRE RELIÉ À LA TERRE CONFORMÉMENT AUX NORMES EN VIGUEUR.

Avant d'utiliser l'appareil pour la première fois, vérifie que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation de la pièce où l'appareil doit être installé. La puissance nominale du fusible figure également sur la plaque signalétique.

Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et comptant une borne de mise à la terre.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple. Risque d'incendie.

Si nécessaire, remplacez la prise femelle de l'installation électrique de votre habitation. Si le câble électrique doit être remplacé, contactez le service après-vente.

La prise doit rester accessible une fois que l'appareil est installé.

Pour débrancher l'appareil, ne tirez jamais sur le cordon mais sur la prise.

Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont conçus dans le respect de l'environnement et sont

recyclables. Les composants en plastique sont identifiables grâce aux sigles PE, PS, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement si vous n'utilisez plus votre(appareil):

• Retirez la fiche de la prise secteur.
• Coupez câble et la fiche et jetez-les.
• Éliminez le loquet de la porte, cela évitera aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Informations de sécurité 69

Description du produit 70

Panneau de commande 71

First use 72
