MODE D'EMPLOI HCX95 ACEC
Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). A cause de la complexité e du poids de l'appareil il est préféable que l'installation soit effectuee par un spécialiste tout en respectant les prescriptions des autorités concernant I'évacuation de l'air. La responsabilité du producteur ne saurait etre engagée pour tout incident ou accident provoqué par une installation défectueuse.
2 - COMPOSANTS

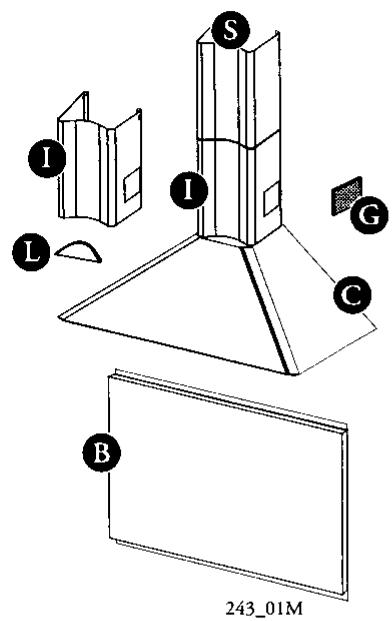

La hotte se compose de (fig. 1):
2.1 - n. 1 corps de hotte complat avec commandes, éclairage et groupe d'aspiration.
2.2 - n. 1 cheminée téléscopique composée de:
n. 1 demi-cheminée supérieure S;
n. 1 demi-cheminée inférieure I;
2.3 - n. 2 grilles directionnelles G (uniquement dans les versions spéciales);
2.4 - n. 1 bride de réelition 0 150-120 A;
2.5 - n. 1 raccord filtrant R;
2.6 - n.1 deflecteur D (uniquement dans les versions spéciales);
2.7 - n. 1 rallonge filtrant P (uniquement dans les versions speciales, voir paragraphe 4.4 3 1ere partie);
2.8 - n. 1 sachet contenant: n. 1 étrier 1 pour fixer le corps de hotte; n. 2 brides 2 pour fixer la cheminée, vis, tampons et documents; n. 1 insertion métallique pour la cheminée L.
2.9 - n.1 Fond optionnel B.
3 - CONSEILS CONCERNANT LA SECURITE
3.1 - N'utilissez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...).
3.2- Vérifiez que la tension du secteur soit iden-tique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotter.
3.3- Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.
3.4- Assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
3.5- La distance de sureté minimum entre le plan de cuisson et la hotte est de 65 cm.
3.6- Il est interdirit de faire flamber des préparations sous la hotte.
3.7- Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.
3.8. Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
3.9- Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appeareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui
se cree dans la piece est inférieure a 0,04 mbar, ce que evite un return des gaz de décharge dans la piece.
4 - INSTALLATION
Pour une installation plus facile, respectez l'ordre des opérations suivantes:
4.1 - Montage des brides de support
4.2 - Montage du corps de hotter
4.3 - Raccordement electrique et contrôle fonctionnel
4.4 - Connexion évacuation ou recyclage
4.5 - Montage de la cheminée téléscopique.

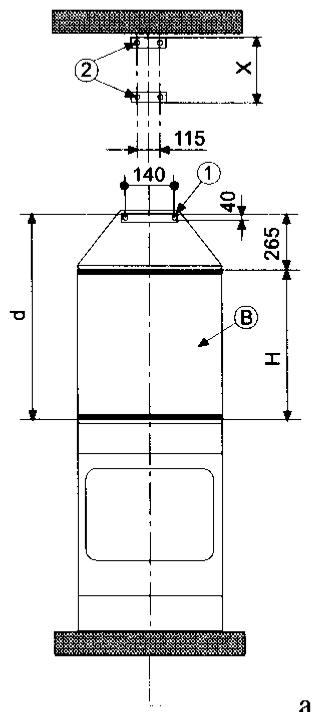

4.1 - Montage des brides de support. Panneau mural (fig. 2a-b):
1 - Tracer sur le mur une ligne verticale jusqu'au plafond, au centre de l'endetroit prévu pour le montage de la hotter: elle sert pour effectuer l'alignement vertical des différentes parties.
2 - Positionnement des brides 1:
Tracez une ligne horizontally à une distance du plan de cuisson de:

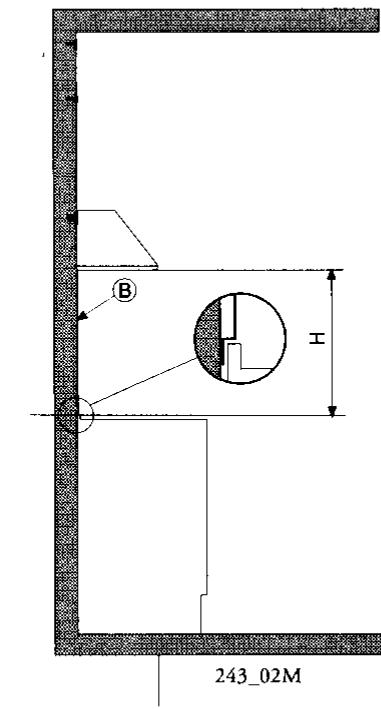

a) avec panneau (fig. 2a) d = 200 mm + H , où H = hauteur en mm de la partie visible du panneau. Cette cote, à cause des différents types de pannaux disponibles, doit être mesurée directement sur le panneau en notation.

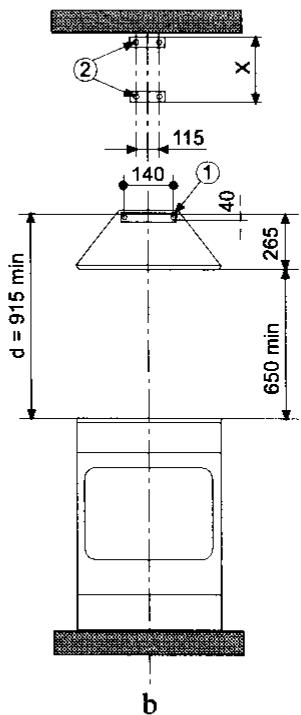

b) sans panneau (fig. 2b) d = 850 mm minimum. Marquez sur la ligne horizontally les trous pour fixer les brides 1 à une distance Y = 100 mm entre le centre des deux trous et le centre de la hote.
3 - Positionnement des brides 2
a) Placez une des brides 2 sur le mur à environ 1 ou 2mm du plafond ou de la limite supérieure en alignant son centre sur la ligne verticale.
b) Marquez sur le mur les deux boutonnières de la bride.
c) Placez l'autre bride 2 sur le mur, en l'alignant à la ligne verticale, à une distance X mesurée comme dans la fig. 2, identique à la hauteur de la demi-cheminée supérieure S en dotation avec la hotter. La cote X peut avoir différentes valeurs, selon la hauteur de la demi-cheminée supérieure
d) Marquez sur le mur les centres des boutonnières de la bride.
4 - Percez les centres marqués avec un foret 0 8 mm. Fixez les brides 1 - 2 à fond, en utilisant les chevilles 0 8 mm et les vis fournies avec l'appareil.
5 - Panneau mural (en option)
La hauteur de la hotte du plan de cuisson est déterminée dans ce cas par la hauteur du panneau F et par l'éventuelle hauteur du bord arrêté du plan de la base. Le panneau doit être monté avant de monter le corps de hotte et, si on veut le fixer au mur soit en haut qu'en bas, il est nécessaire de le monter à la juste hauteur, avant de monter la base ou du moins le plan supérieur. A cause de la complexité de l'opération, il est préféable que l'installation soit effectuee par un spécialiste ou par une personne compétente qui connaisse les dimensions finale des meubles. En se limitant seulement à la fixation en haut respectez l'ordre des opérations suivantes:
a) Mettez le panneau sur le plan de la base comme à la fig. 2a, placezle contre le mur et centrezle par rapport à la base.
b) Marquez sur le mur les centres des deux troughesupérieurs.
c) Percez les centres marqués avec un foret 8 et fixez le panneau en utilisant les chevilles 8 et les vis en dotation.
d) l'eventuelle stabilisation de la partie inférieure, si nécessaire, est laissée à l'installateur.

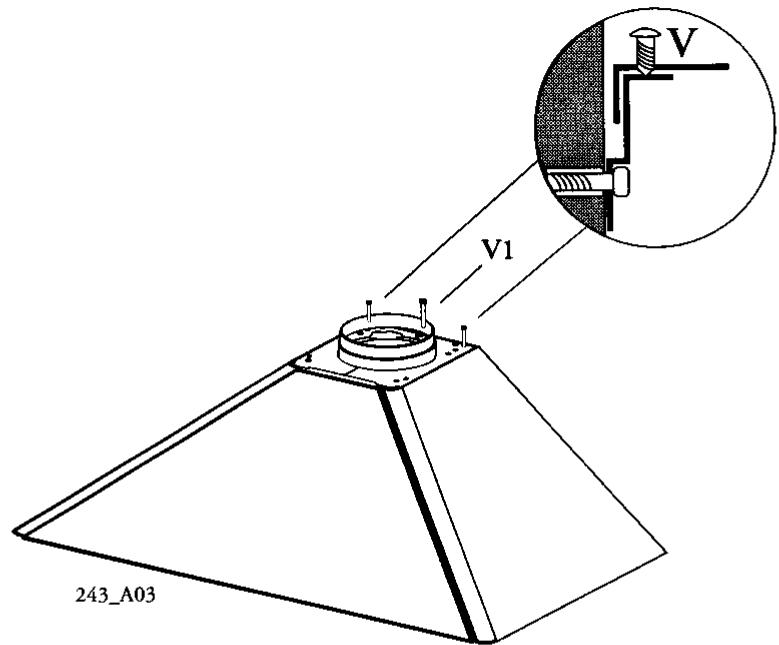

4.2 - Montage du corps de botte (fig. 3).
1 - Regler les deux vis V (situées sur les points d'accrochage de la hotte) à moitié course environ.
2 - Accrocher la partie postérieure de la hotte à l'étrier de support 1 et l'ancrer au mur.
3 - Agir sur les vis V pour régler verticalément la hotte et la niveler horizontally.
4- Installerer ci serrer la vis centrale de fixation (fournie) V1 pour le blocage definitif.
4.3 - Raccordement electrique et contrôle fonctionnel.
1 - Il est nécessaire de respecter scrupuleusement les conseils 3.2, 3.3, 3.4 du paragraphe 3 concernant la sécurité.
2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
4.4 - Connexion évacuation ou recyclage
1-Connexion evacuation
a) La hotte peut etre branchee a un conduit exterieur, a travers un tuyau rigide ou flexible de 120 ou 150~mm ; le choix est laissé à l'installeur. Pour installer un tuyau 120, il est nécessaire d'insérer la buse de reduction A sur la sortie du diffuseur (fig. 4).
b) Fixez la buse de sortie de l'air au conduit d'évacuation extérieur en utilisant le tuyau rigide ou flexible à fixer avec des colliers. Le matériel nécessaire pour cette dernière opération doit être répérez par l'installateur. Si l'on désire installer la hotte en version évacuation avec sortieLTRale sur la cheminée inférieure ' 3 travers des tuyaux rectangulaires, il est nécessaire d'insérer le déflecteur D dans le raccord R pour boucher le trou non utilisé (fig. 5).
c) Retirez les eventuels filtrés à charbon actif (voir par. 3.3.2 partie 2^a ).
2-Connectionrecyclage

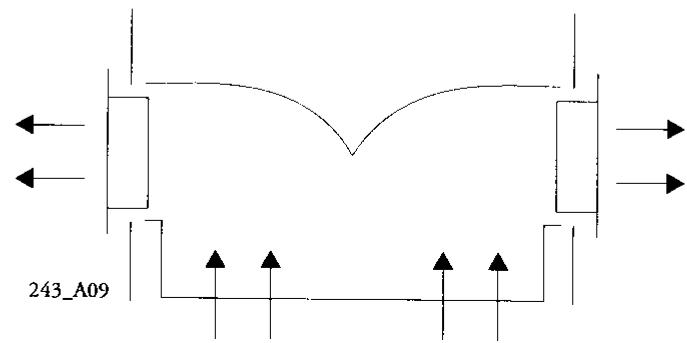

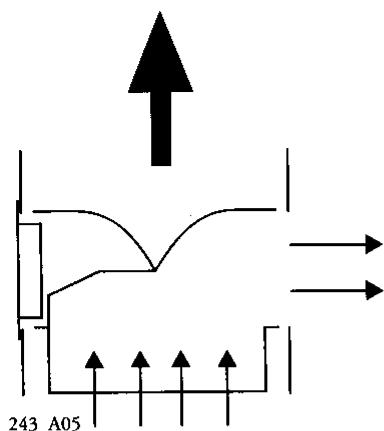

a. Lai est reintroduit dans le local à travers les deux petites laterales placées sur le demicheminée inférieure I, tirées directement du métal (position basse fig. 6) ou en plastique mais reportées, caractérisées, pour différentes exigeances, est caractérisée par deux différentes hauteurs (position basse fig. 6, position haute fig. 7).

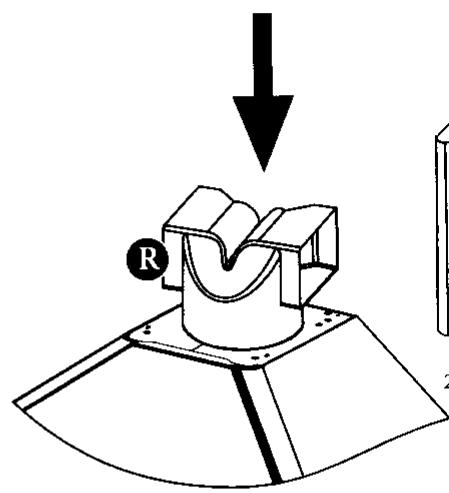

b) Position basse (fig. 6): reliiez le raccord filtrant R directement à la sortie ronde du diffuseur, en le poussant vers le bas.

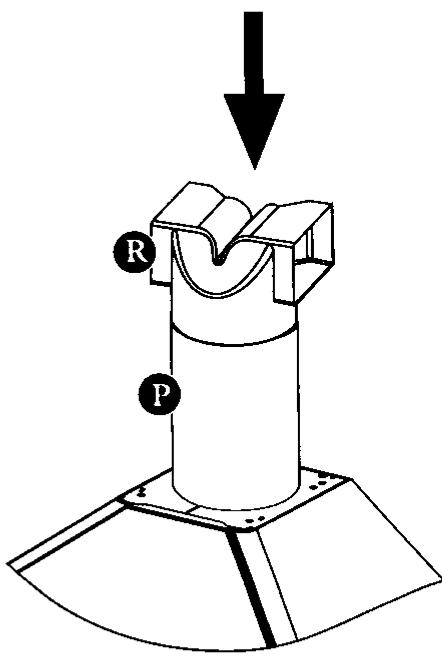

c) Position haute (fig. 7): reliez le prolongateur P à la sortie ronde du diffuseur et appliqué de la même façon le raccord R sur le prolongateur P.
d) Ajoutez les évventuels filtrés à charbon actif à l'intérieur du corps de hotte (voir paragraphe 3.3 2 partie 2^a ).

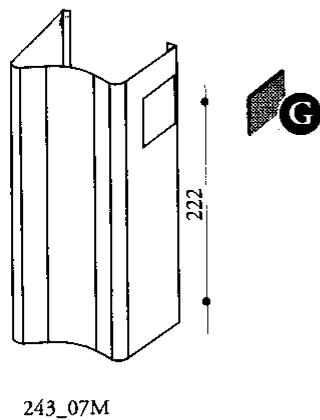

e) Cheminée avec petites grilles.
Note: N'appliquez pas encore les petites grilles directionnelles; cette opération doit être effectuee en fin de montage.

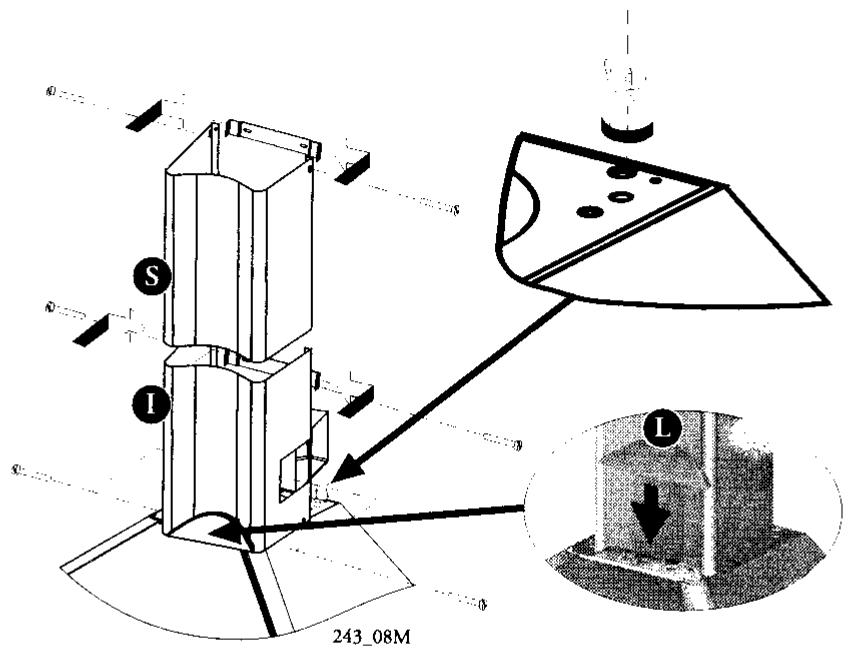

4.5 - Montage de la cheminee tellescopique (fig. 8)
a) Appliquer, dans la partie supérieure de la hotte, les deux supports en plastique fournis en série.
b) Pour appliquer la demi-cheminée supérieure S, élargissez légarement les deux pans latéraux, accrochez-les derrière les brides 2 et refermez-les jusqu'à la butée. Fixez la demi-cheminée aux brides 2 en utilisant quatre vis fournies.
c) Appliquez de la meme facon la demi-cheminée inférieure I entre la bride inférieure 2 et le mur. Fixer le semi-tube aux supports en plastique avec deux des vis fournies dans les accessoires.
d) Cheminée avec petites grilles: encliqueze les deux petites grilles dans leur logement de façon à ce que le symbole ▲ soit orienté vers le haut et le symbole ▷ vers le devant. En outre, pour les versions recyclage, vérifie que les grilles s'inserent correctement à l'intérieur du raccord filtrant R (fig. 9).
e) Introduire en appuyant le détaill L.
2ème Partie - INSTRUCTIONS POUR L'UTILISATION ET L'ENTRETIEN
1 - CONSEILS CONCERNANT LA SECURITE
Il est absolument nécessaire de respecter tous les avertissements du paragraphe 3 de la première partie - Instructions pour l'installation. En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux aver-tissenets suivants:
1.1 - Effectuez un scrupULEux et régulier entretien des filtres àGRAISSES et à charbon actif, selon les intervalles conseillées par le fabricant, ou, plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour).
1.2- Ne laisseriez jamais des flammes libres à force intensez sous la hotte en fonctionnement: en retardant les marmites, eteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum.
1.3- Reglez toujours la flamme de façon à eviter une fuite latérale de la même par rapport au fond des marmites: vous économique et vous évitez de dangereuses concentrations de chaleur.
1.4- N'utilissez jamais incorpètement votre apparéil, qui est destiné uniquement à abattre les odeurs dans la cuisine.
2 - UTILISATION

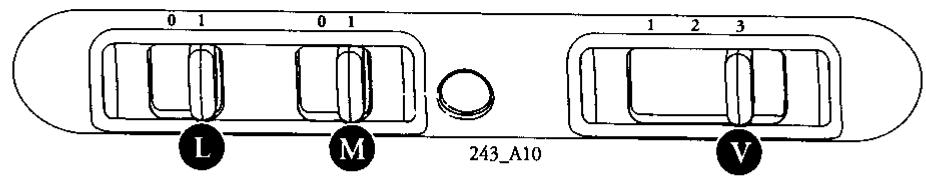

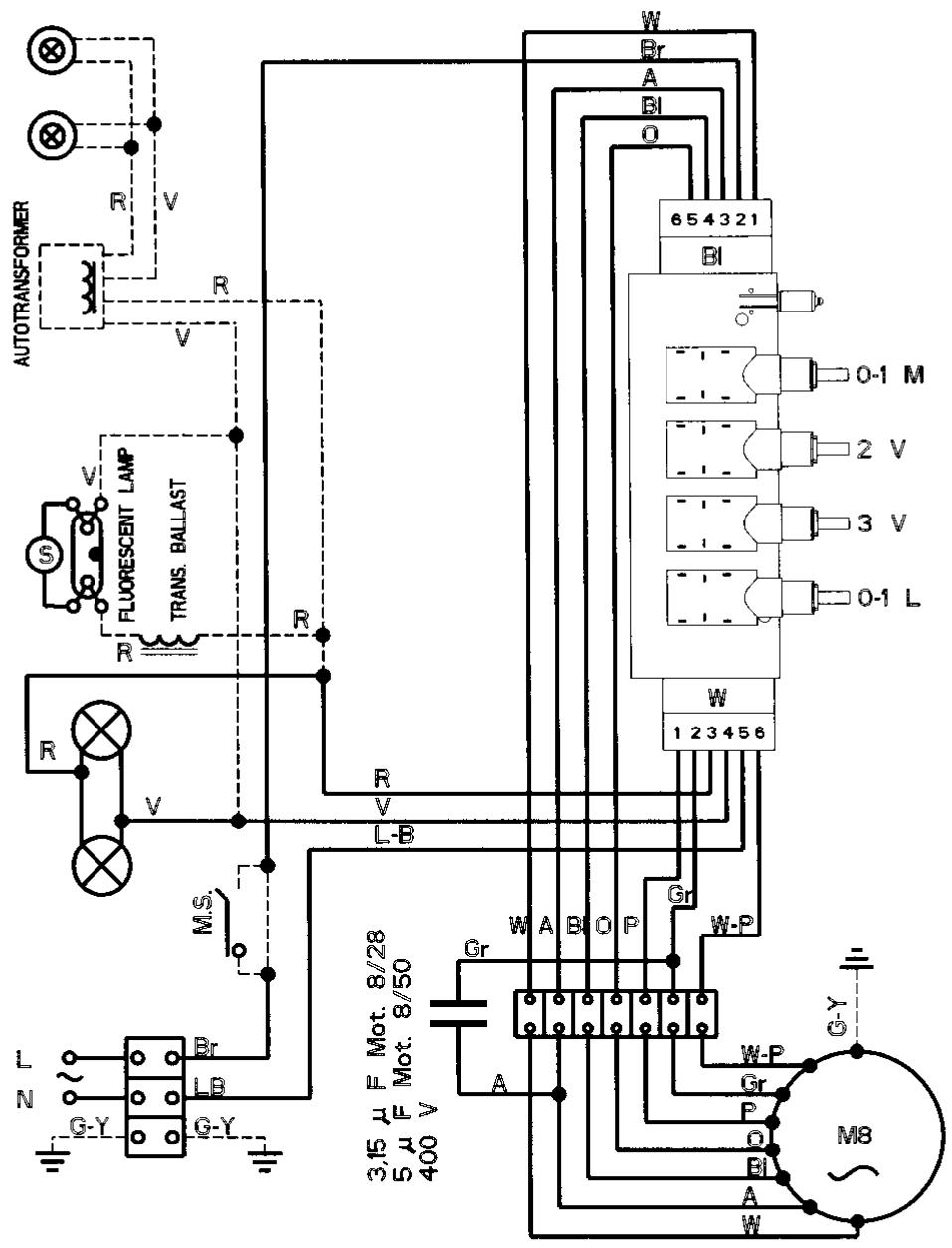

Tableau des commandes avec interrupteurs (fig. 10)
Le schéma des commandes est le suivant:
TOUCHE L = mise en fonctionnement et arrêt de l'éclairage
TOUCHEM = mise en marche et arrêt du moteur
TOUCHE V =choix de la vitesse d'aspiration:
1 = Vitesse minimum: pour ventiler la pierce, particulièrement silencieuse, pour les plats émettant peu de vapeurs.
2 = Vitesse moyenne: en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit.
3 = Vitesse maximum: en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.

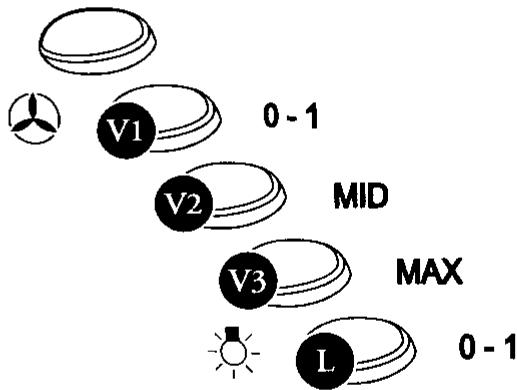

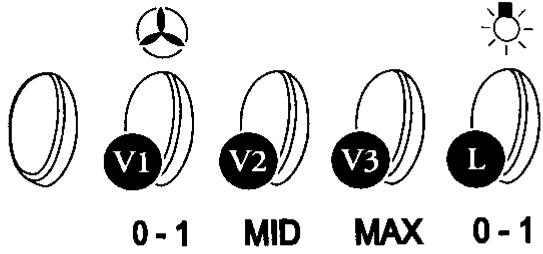

Tableau des commandes avec poussoirs (fig. 11)
Le schéma des commandes est le suivant:
TOUCHEL = Allume et eint l'éclairage;
TOUCHE V1 = Allume et eint le moteur en premiere vitesse, appropriée pour un rechange d'air continu particulièrement silencieux, à la présence de peu de vapeurs de cuisson.
TOUCHE V2 = Deuxieme vitesse, appropriée pour la plupart des conditions d'utilisation vu l'excellent rapport entre début d'air et niveau du bruit.
TOUCHE V3 = Troisième vitesse, appropriée pour faire face aux plus fortes émissions de vapeurs de cuisson, même pendant des temps prolongés.
3-ENTRETIEN
Un entretien régulier de votre hotte est la garan-tie d'un bon fonctionnement et d'un bon rendement. Des attentions particulielres sont à adresser aux filtres à graisses métalliques et, pour les seules hottes filtrantes, aux filtres à charbon actif.
3.1 - Filtres àGRAisses métalliques
1-Nettoyage
Lavez ces fuiu ... cec un produit détergent du commerce au maximum tous les deux mois. Grace à leur dimension compacte vous pouvez également les laver dans votre lave-vaisselle.
2 - Demontage des filtres

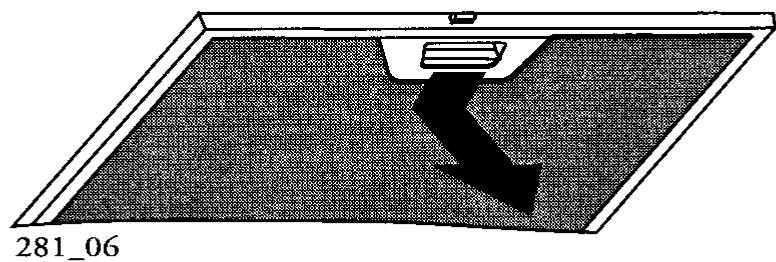

Enlevez un filtré à la fois en le soutenant avec une main et en agissant sur le verrou (fig. 12).
3.2 - Filtres synthétiques
1 - Ces filtres sont équipés de points violets, tímoins de saturation:
Les filtres doivent être changés lorsque ces points, visibles à travers la grille d'aspiration, s'étaient sur toute la surface, ou, au plus tard, tous les deux mois. ATTENTION: L'accumulation des dans les filtres peut nuir au rendement de votre apparéil et provoquer des risques d'in-cendie. Le fabricant décline toute responsa-bilité dans le cadre d'un entretien pas conforme aux instructions.
- Rplacement des filtres

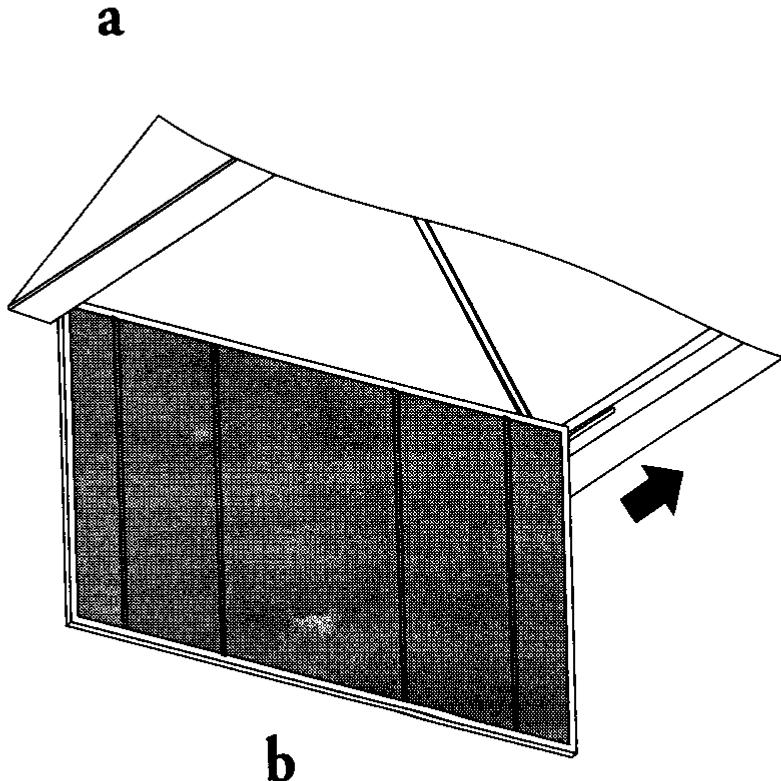

13rochez grille d'aspiration (fig. 13a) en poussant vers l'arriere sur les verrous U.
-
I'votez la grille vers le bas jusqu'à la décrocher (fig. 13b).
-

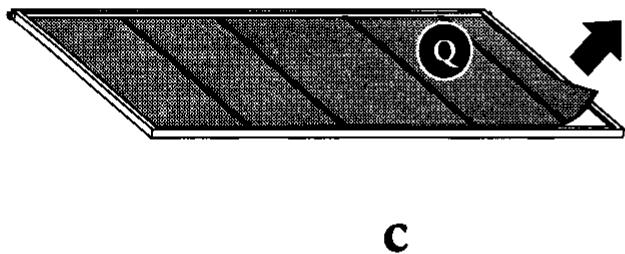

Placez la grille sur un plan et otez les arrets metalliques Q comme indiqué à la fig. 13c.
-
Remplacez le filtré de façon à ce que les points violets se trouvent du côté visible.
-
Remontez les arrêts en inversant les opérations et assurez-vous que les crochets soient bien placés dans leur logement. ATTENTION: Afin d'éviter des risques d'in-cendie provoqués par une accumulation de graisse dans les filtres, il est nécessaire de respecter les conseils d'entretien et de remplacement.
3.3 - Filtres à charbon actif
1-Fonctionnement
Les filtres à charbon actif ont la capacité de re-tenir les odeurs jusqu'à saturation. Ils ne sont pas lavables et ne peuvent être régénérés; par conséquence, ils doivent être changés tous les quatre mois ou plus souvent, selon la fréquence d'utilisation.
2 - Replacement

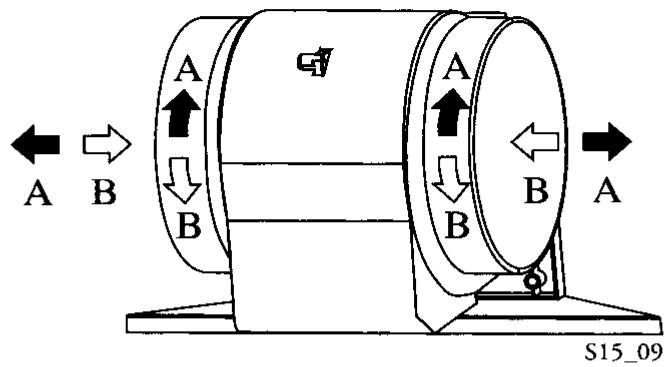

Enlevez les filtres àGRAISSES METALLIQUES ou la grille d'aspiration, ozez les filtres a charbon actif placés aux bouts du diffuseur metalliques en les tournant en sens inverse a celui des aiguilles d'une montre. Remontez les nouveaux filtres en les tournant dans le sens des aiguilles d'une montre (fig. 14).

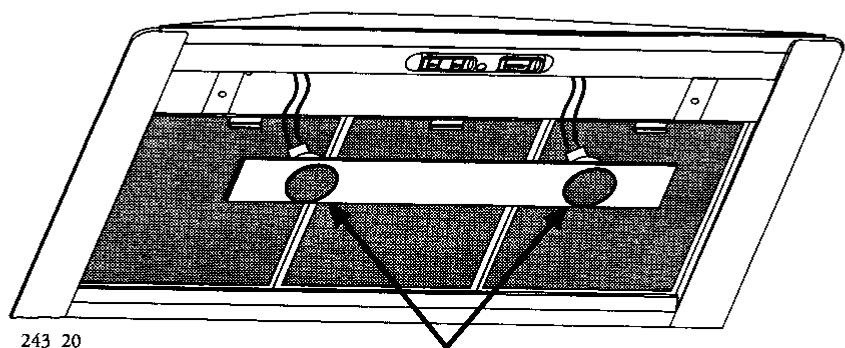

3.4 - Eclairage

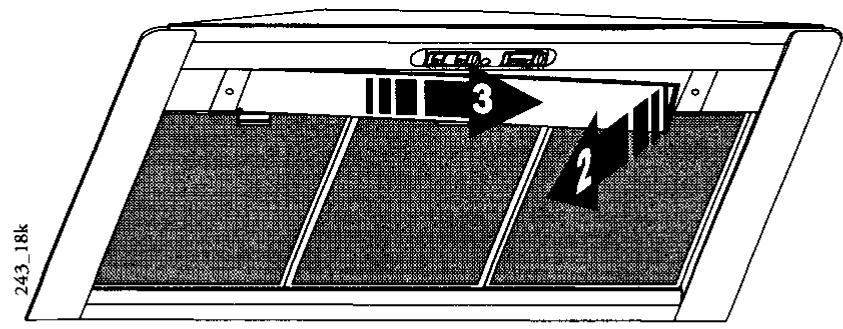

Il est constitué par 1 tube néon de 15W ou par 2 lampes de 40W . Pour changer le tube, procédez comme suit (fig. 18):

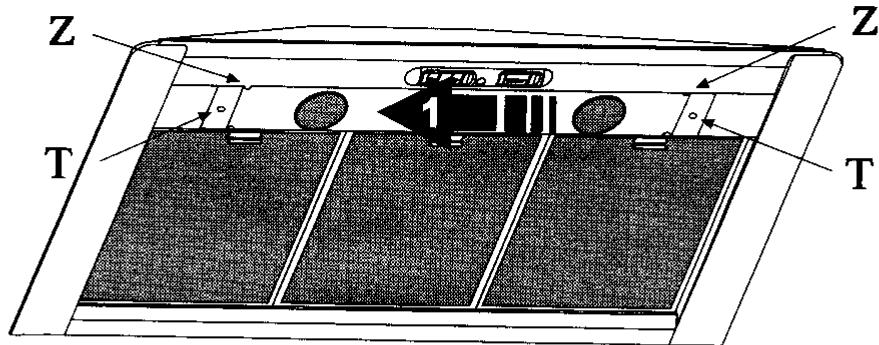

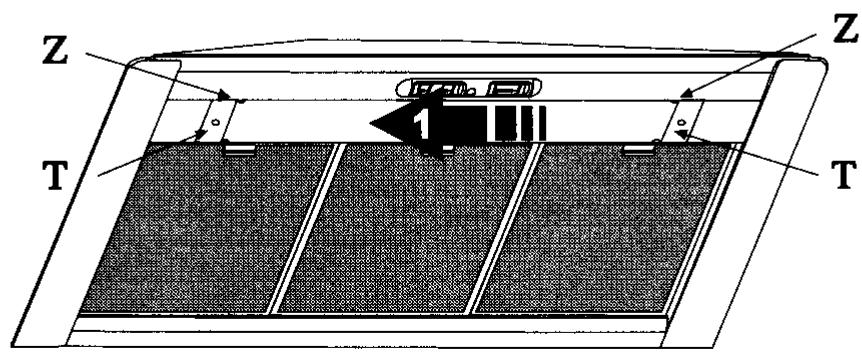

a - Otez les raglettes de fixation T se trouvant pres des commandes. Le verre reste en place sur les brides Z.

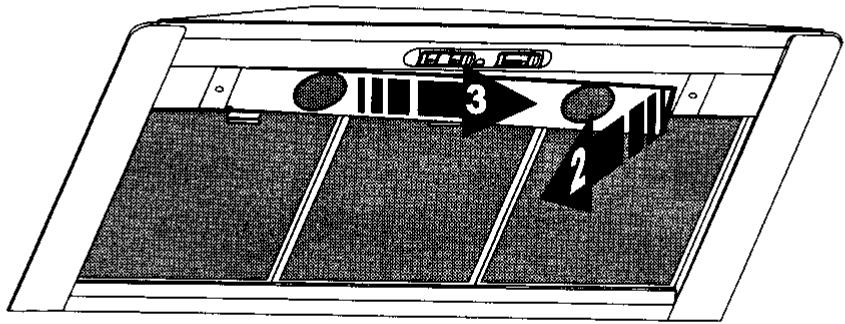

b - Faites coulisser le verre vers les commandes (flèche 1). Tirez ensuite légrement vers le bas (flèche 2), puis faites coulisser en sens inverse par rapport à celui initial (flèche 3) jusqu'à libérer le verre complètement.
c - Changez la lampe ou le tube néon et replacez le verre en sens inverse.
3.4 - Nettoyage
Pour le nettoyage normal de la hotte:
- N'utiliser ni chiffons ni éponges mouillés ni jets d'eau;
- Ne pas utiliser de diluants ou d'alcools car ceux-ci pourraient rendre mates les surfaces vernies;
- Ne pas utiliser de substances abrasives sur tout sur les surfaces en acier inox.
On conseille d'utiliser un chiffon humide et un détergent liquide neutre.
