Téléchargez la notice de votre Tracteur au format PDF gratuitement ! Retrouvez votre notice 4200 - JOHN DEERE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4200 de la marque JOHN DEERE.
MODE D'EMPLOI 4200 JOHN DEERE

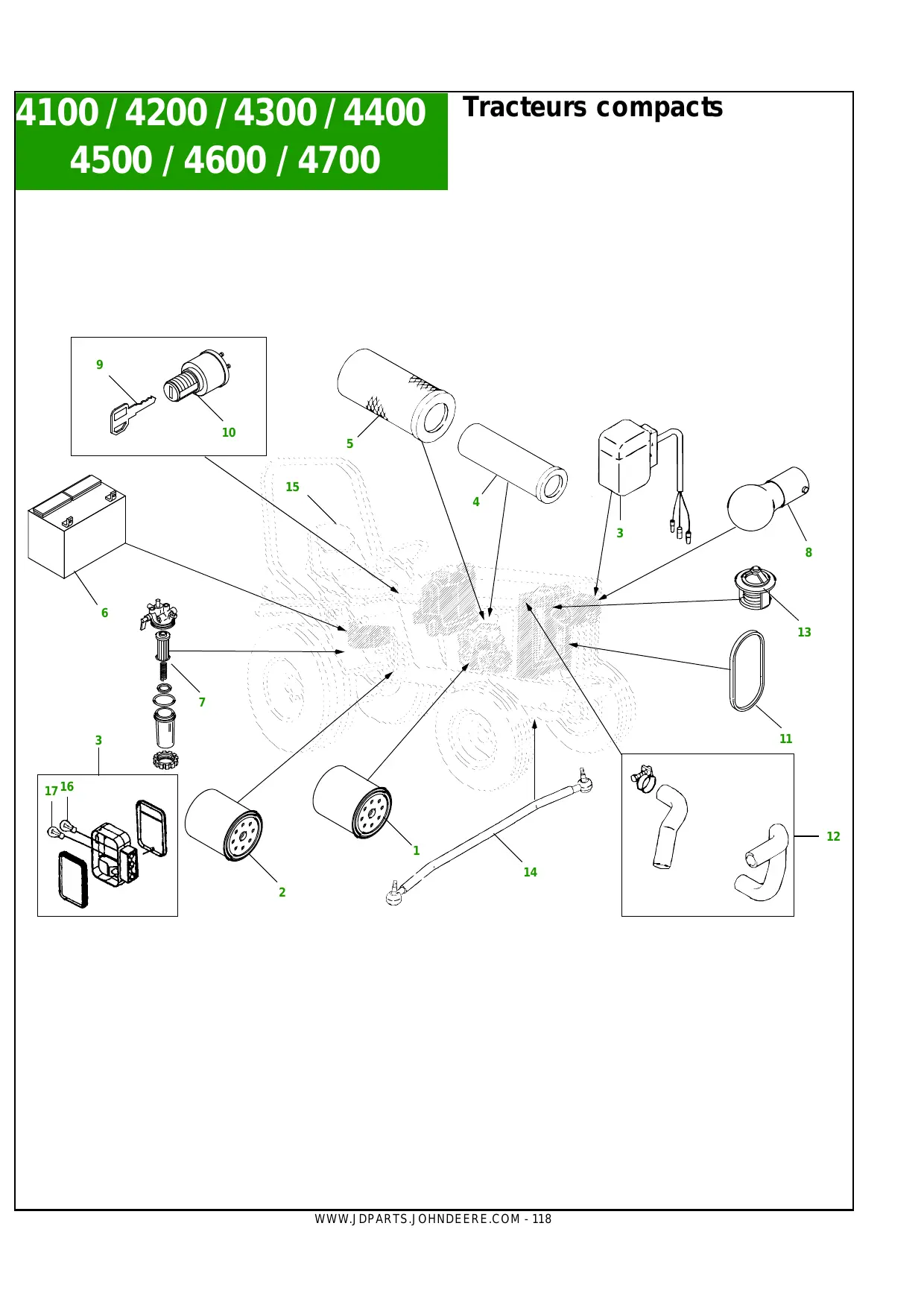

| réf. pos. | description | réf. pos. | piece | description | |
| 1 | M806418 | FILTRÉ À HUILE MOTEUR (4100) | M805441 | COUROIRE - VENTILATEUR (4200) | |
| M806419 | FILTRÉ À HUILE MOTEUR (4200-4700) | M808685 | COUROIRE - VENTILATEUR (4300-4700) | ||
| 2 | AM116156 | FILTRÉ À HUILE DE TRANSMISSION (4100) | 12 | M807445 | DURITE DE RADIATEUR (HAUT) (4100) |
| LVA10419 | FILTRÉ À HUILE DE TRANSMISSION | M125006 | DURITE DE RADIATEUR (HAUT) (4200) | ||
| (4200-4700) | M125008 | DURITE DE RADIATEUR (HAUT) (4300 & 4400) | |||
| 3 | AM879645 | ENSEMBLE LAMPES - FEU DE DÉTRESSE | M135056 | DURITE DE RADIATEUR (HAUT) (4500) | |
| (GAUCHE) (4100) | M132272 | DURITE DE RADIATEUR (HAUT) (4600 & 4700) | |||
| AM120359 | ENSEMBLE LAMPES - FEU DE DÉTRESSE | M807436 | DURITE DE RADIATEUR (BAS) (4100) | ||
| (GAUCHE) (4200-4700) | M125007 | DURITE DE RADIATEUR (BAS) (4200) | |||
| AM879646 | ENSEMBLE LAMPES - FEU DE DÉTRESSE | M125009 | DURITE DE RADIATEUR (BAS) (4300) | ||
| (DROITE) (4100) | M125010 | DURITE DE RADIATEUR (BAS) (4400) | |||
| AM120360 | ENSEMBLE LAMPES - FEU DE DÉTRESSE | M132273 | DURITE DE RADIATEUR (BAS) (4500-4700) | ||
| (DROITE) (4200-4700) | TY22467 | COLLIER | |||
| 4 | M113621 | FILTRÉ À AIR, PRIMAIRE (4100) | 13 | CH15536 | |
| M131803 | FILTRÉ À AIR, SECONDAIRE (4200-4700) | M811272 | THERMOSTAT (4100) SANS CABINE | ||
| 5 | M123378 | FILTRÉ À AIR, SECONDAIRE (4100) | M811034 | THERMOSTAT (4200-4600) | |
| M131802 | FILTRÉ À AIR, PRIMAIRE (4200-4700) | M805702 | JOINT (4100) | ||
| 6 | TY24467 | BATTERIE (4100) | M805834 | JOINT (4200-4700) | |
| TY25877 | BATTERIE (4200-4400) | M805835 | JOINT INFÉRIEUR (4200-4700) | ||
| TY24394 | BATTERIE (4500 & 4700) | 14 | AM879335 | ||
| 7 | CH15553 | ÉLÉMENT DE FILTRÉ À COMBUSTIBLE (4100) | AM879336 | BARRE D'ACCOUPEMENT (4100) | |
| M801101 | ÉLÉMENT DE FILTRÉ À COMBUSTIBLE | 15 | AM879503 | ||
| (4200-4400) | LVA10029 | FAUTEUIL (4100) | |||
| T111383 | ÉLÉMENT DE FILTRÉ À COMBUSTIBLE | 16 | AD2062R | ||
| (4500-4700) | 17 | AR48015 | |||
| 8 | M807906 | AMPOULE - PHARE | 18 | M809215 | |
| 9 | AM879480 | CLÉ (4100) | 19 | AM879144 | |
| AR51481 | CLÉ (4200-4700) | ALTERNATEUR (4100) (NON REprésenté) | |||
| 10 | AM879479 | CONTACTEUR (4100) | AM880339 | ||
| ALTERNATEUR (4100) (55 A) |
11 M811284. COURIOE - VENTILATEUR (4100)
RECOMMENDATIONS D'ENTRETIEN
| Article | Ingénieur | Capacité | Intervalle de remplacement |
| Huile moteur | Plus 50 ou Torq-Gard | 2.8 qt / 2,7 l (4100)4.0 qt / 3,8 l (4200)4.5 qt / 4,3 l (4300/4400)6.2 qt / 5,9 l (4500-4700) | Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700) |
| Filtre à huile moteur | Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700) | ||
| Huile de transmission | Low Vis Hy-Gard/Hy-Gard | 3.3 gal / 12,5 l (4100)Boîte de vitesse 6.3 gal / 24 l (4200-4400)Transm. hydraul. 6.8 gal / 25,7 l (4200-4400)Boîte de vitesse 6.8 gal / 25,7 l (4500-4700)Transm. hydraul. 8.8 gal / 33,3 l (4500-4700) | 50 heures pendant la période de rod-age, ensuite toutes les 400 heures |
| Filtre à huile de transmis-sion | Toutes les 200 heures | ||
| Filtre à air primaire | Toutes les 500 heures ou plus souvent, selon besoin | ||
| Filtre à air secondaire | Tous les 3 changements de contrôle pri-maire | ||
| Filtre à combustible | 500 heures | ||
| Essieu avant | JD GL-5 80W90 lube (4100)Hy-Gard/Low Vis Hy-Gard | 3.6 qt / 3,4 l (4100)4.1 qt / 3,9 l (4200-4400)1.8 gal / 6,8 l (4500-4700) | 500 heures |
| Cool-Gard | Cool-Gard | 3 ans./3000 heures avec Cool Gard | |

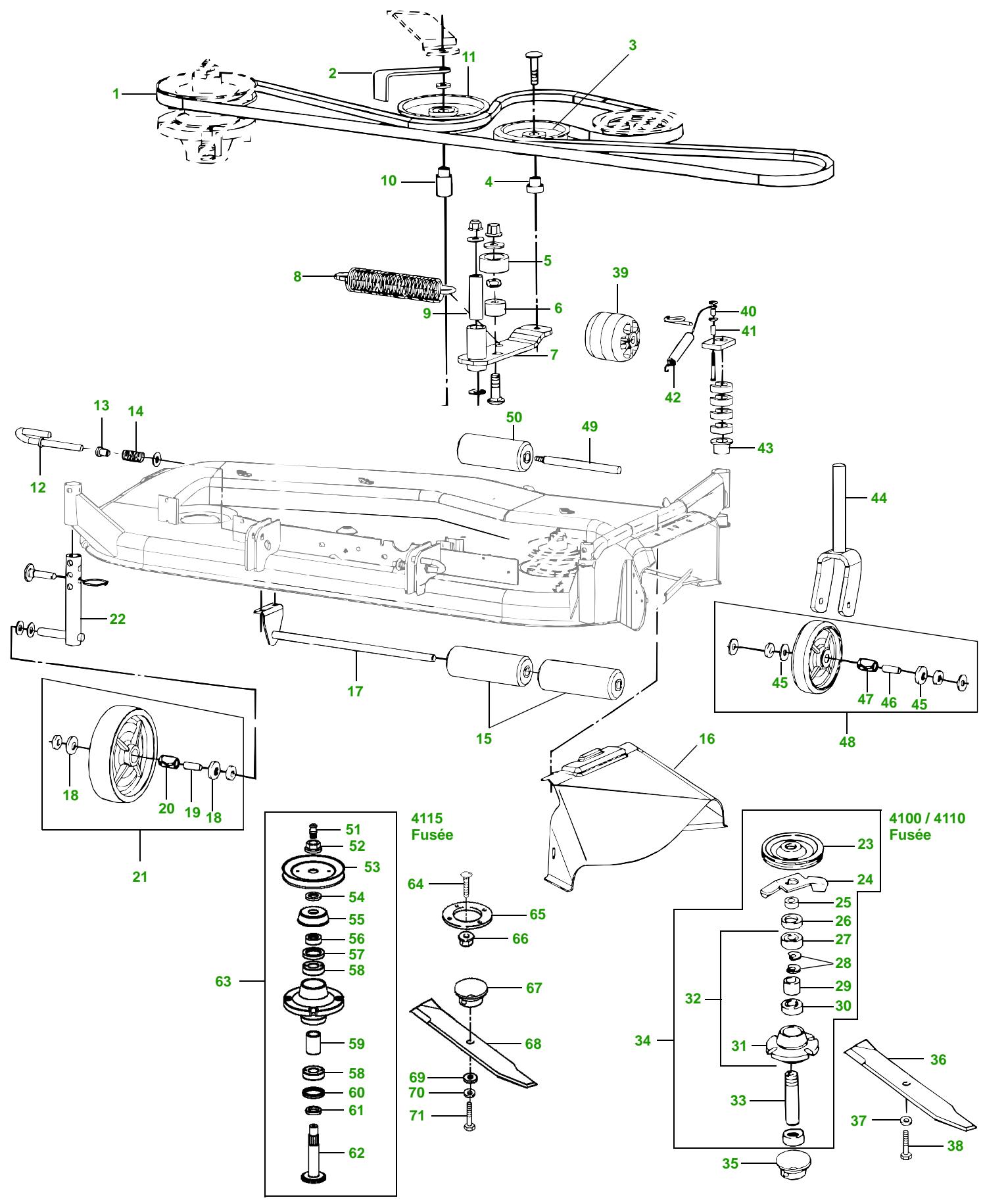

54" Plateau de coupe central (pour 2210 / 4100 / 4010 / 4110)
| réf. pos. | pièce | description | réf. pos. | pièce | description | |
| 1 | DE19068.......CARTER D'ENGRENAGES (1) | 21 | 03M7189.......BOULON (1) M8 X 45 | |||
| 2 | LVU15336.......POULIE (1) | 22 | M78658.......ENTRETOISE (1) | |||
| 3 | AM37249.......TENDEUR (1) | 23 | AM106627.......TENDEUR (1) | |||
| 4 | M71682.......Bague (1) | 24 | M110815.......PROTECTION (1) | |||
| 5 | M113075.......VIS (1) | 25 | AM123865.......SUPPORT (1) | |||
| 6 | M137166.......COUROIE (1) | 26 | M123859.......DEFLECTEUR (1) | |||
| 7 | M110015.......POULIE (1) | 27 | M83410.......RESSORT DE TORSION (1) | |||
| 8 | ET15755.......JOINT (1) | 28 | M111186.......RESSORT DE COMPRESSION (4) (REPLACE:............M151706) | |||
| 9 | AM115721.......JEU DE ROULEMENTS DE FUSÉE (2) | 29 | M110382.......AXE (4) | |||
| 10 | AM121342.......ENSEMBLE FUSÉE (ENTRETIEN) | 30 | M110385.......ARBRE (3) | |||
| 11 | AM116065.......POULIE, SOUDÉE (PLATEAU 48") | 31 | M111305.......AXE (2) | |||
| AM116066.......POULIE, SOUDÉE (PLATEAU 54") | 32 | M112835.......Bague (2) | ||||
| 12 | M122465.......FUSÉE (1) | 33 | M91079.......RESSORT DE COMPRESSION (2) | |||
| 13 | AM121342.......ENSEMBLE FUSÉE (COMPLET) (3) | 34 | 24H1261.......RONDELLLE (2) 9/16" X 1-1/8" X 0.060" | |||
| 14 | M117945.......BUTÉE(1) | 35 | AM120007.......BRAS (1) | |||
| 15 | M113518.......LAME HACHEUSE (3) - (EXPORT) | 36 | AM123076.......SUPPORT (1) | |||
| 16 | 19M7788.......VIS (3) | 37 | AM116071.......JEU DE BAGUES | |||
| 17 | AM121680.......JEU DE RONDELLES DE LAME (1) | 38 | AH11010.......JOINT (4) | |||
| 18 | 03M7295.......BOULON (1) M8 X 90 | 39 | AM125172.......JEU DE ROUES DE JAUGE (4) | |||
| 19 | M88266.......Bague (1) | 40 | AM101042.......ROULEAU (1) | |||
| 20 | M44082.......RESSORT DE TRACTION (1) | 41 | M111134.......GOUJON (1) | |||
| réf. pos. | pièce | description | réf. pos. | pièce | description | |
| 1 | M117636......COUROIE (1) | 37 | M123522......RONDELLE (3) | |||
| 2 | M135674......SUPPORT (1) | 38 | M120173......BOULON (3) | |||
| 3 | AM37249......TENDEUR (1) | 39 | M115245......ROULEAU AVANT (1) | |||
| 4 | M71682......Bague (1) | 40 | M89921......ENTRETOISE (1) | |||
| 5 | M87607......ISOLATEUR (1) | 41 | M88860......ENTRETOISE (1) | |||
| 6 | M120362......ENTRETOISE (1) | 42 | M79152......RESSORT DE TRACTION (1) | |||
| 7 | AM122570......SUPPORT (1) (4100 / 4110) | 43 | M83541......BAGUE (2) | |||
| LVA11195......SUPPORT (1) (4115) | 44 | AM117874......BRAS (1) (4100 / 4110) | ||||
| 8 | M125185......RESSORT DE TRACTION (1) | LVA12917......BRAS, VERT (1) (4115) | ||||
| 9 | M88266......Bague (1) | AM117874......BRAS, JAUNE (1) (4115) | ||||
| 10 | M125207......ENTRETOISE (1) | 45 | M88384......JOINT (2) | |||
| 11 | AM106627......TENDEUR (1) | 46 | M87567......BAGUE (1) | |||
| 12 | M111305......AXE (2) | 47 | AM107582......ROULEMENT À ROULEAUX (1) | |||
| 13 | M121835......BAGUE (2) | 48 | AM107560......ENSEMBLE DE ROUES (1) | |||
| 14 | M91079......RESSORT DE COMPRESSION (2) | 49 | M111134......GOUJON (1) | |||
| 15 | AM101044......ROULEAU ARRÈRE (2) | 50 | AM101042......ROULEAU AVANT (1) | |||
| 16 | AM135168......DEFLECTEUR (1) (4100 / 4110) | 51 | JD7849......GRAISSEUR (1) | |||
| LVA11198......DEFLECTEUR (1) (4115) | 52 | M123569......ÉCROU À EMBASE (1) | ||||
| 17 | AM135154......SUPPORT (1) | 53 | M126333......POULIE (1) | |||
| 18 | M88384......JOINT (2) | 54 | M127353......BAGUE (1) | |||
| 19 | M87568......BAGUE (1) | 55 | M123581......DEFLECTEUR (1) | |||
| 20 | AM106706......ROULEMENT À ROULEAUX (1) | 56 | M125913......BAGUE (1) | |||
| 21 | AM107561......ENSEMBLE DE ROUES (2) | 57 | M85699......JOINT (1) | |||
| 22 | AM117871......BRAS (2) (4100 / 4110) | 58 | M88251......ROULEMENT À BILLES (2) | |||
| LVA12916......BRAS, VERT (2) (4115) | 59 | M127515......ENTRETOISE (1) | ||||
| AM117871......BRAS, JAUNE (2) (4115) | 60 | M127198......JOINT (1) | ||||
| 23 | AM120767......POULIE (EXPORT) (1) | 61 | M133398......BAGUE (1) | |||
| 24 | M93091......VENTILATEUR (1) | 62 | M126326......FUSÉE (1) | |||
| 25 | M95726......BAGUE (1) | 63 | AM123184......ENSEMBLE COMPLÉT DE FUSÉE (3) | |||
| 26 | M85699......JOINT (1) | 64 | 03M7152......BOULON (12) | |||
| 27 | M88251......ROULEMENT À BILLES (1) | 65 | LVU15343......BAGUE (3) | |||
| 28 | R55408......BAGUE D'USURE (2) | 66 | 14M7400......ÉCROU DE BLOCAGE (12) | |||
| 29 | M143483......ENTRETOISE (1) | 67 | M93090......PROTECTION (3) | |||
| 30 | M88252......ROULEMENT À BILLES (1) | 68 | M113878......LAME (3) (EXPORT) | |||
| 31 | M88295......MOYEU (1) | 69 | M119206......LAME (3) (HACHEUSE) | |||
| 32 | AM100999......ENSEMBLE MOYEU (1) | 70 | M123522......ROULELLE (3) | |||
| 33 | AM107702......FUSÉE (1) | 71 | M123520......ROULELLE (3) | |||
| 34 | AM120965......ENSEMBLE COMPLÉT DE FUSÉE (3), .(.REPLACE AM107555) | 19M7489......VIS (3) | ||||
| 35 | M93090......PROTECTION (3) | |||||
| 36 | M113878......LAME (3) (EXPORT) | |||||

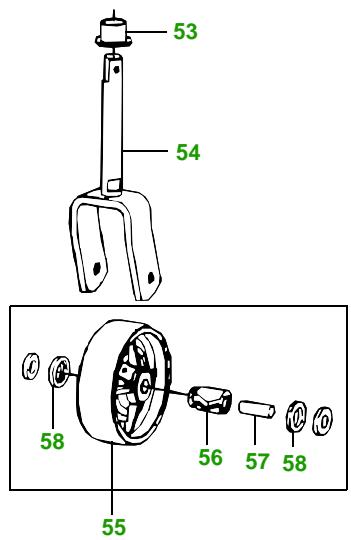

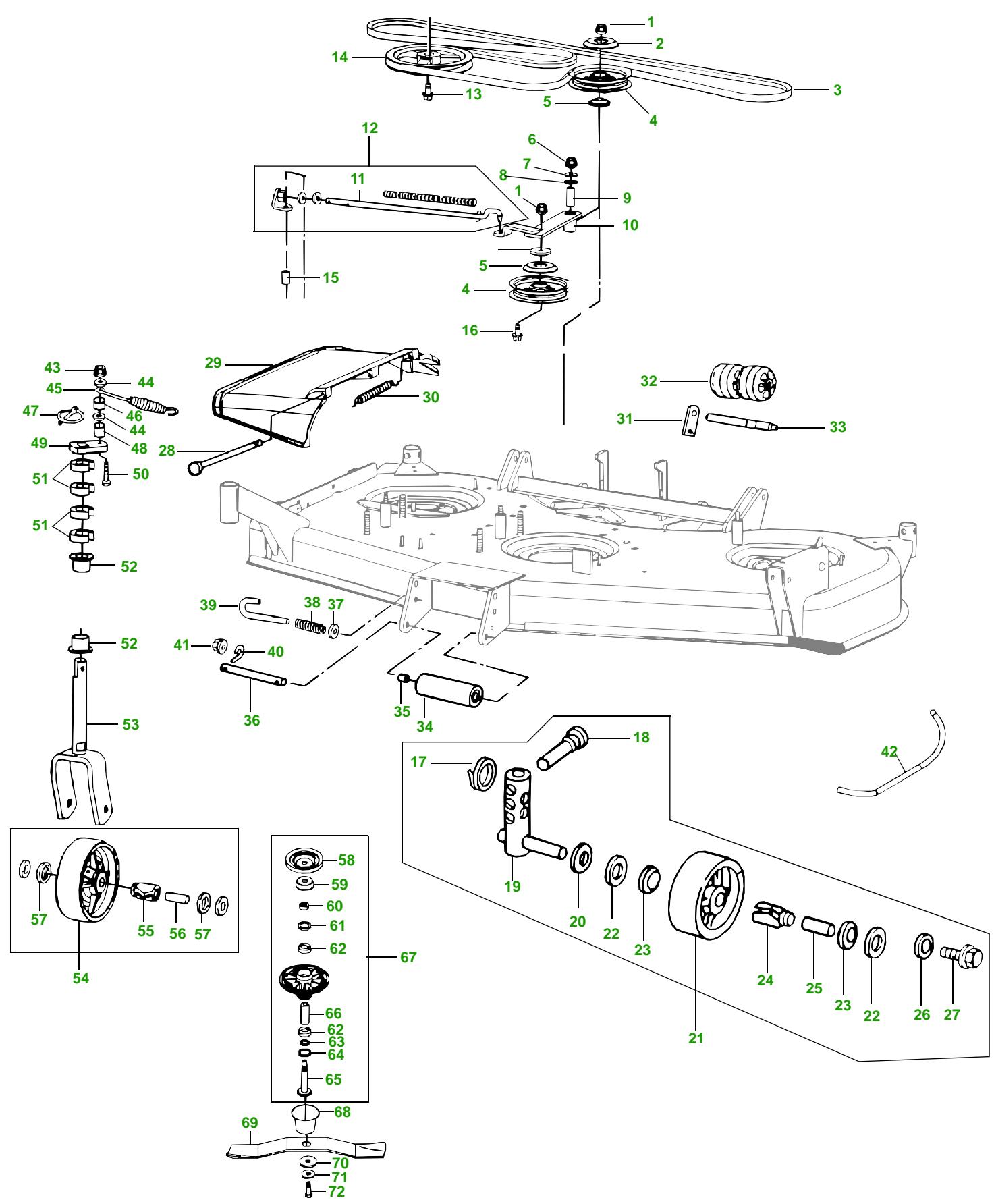

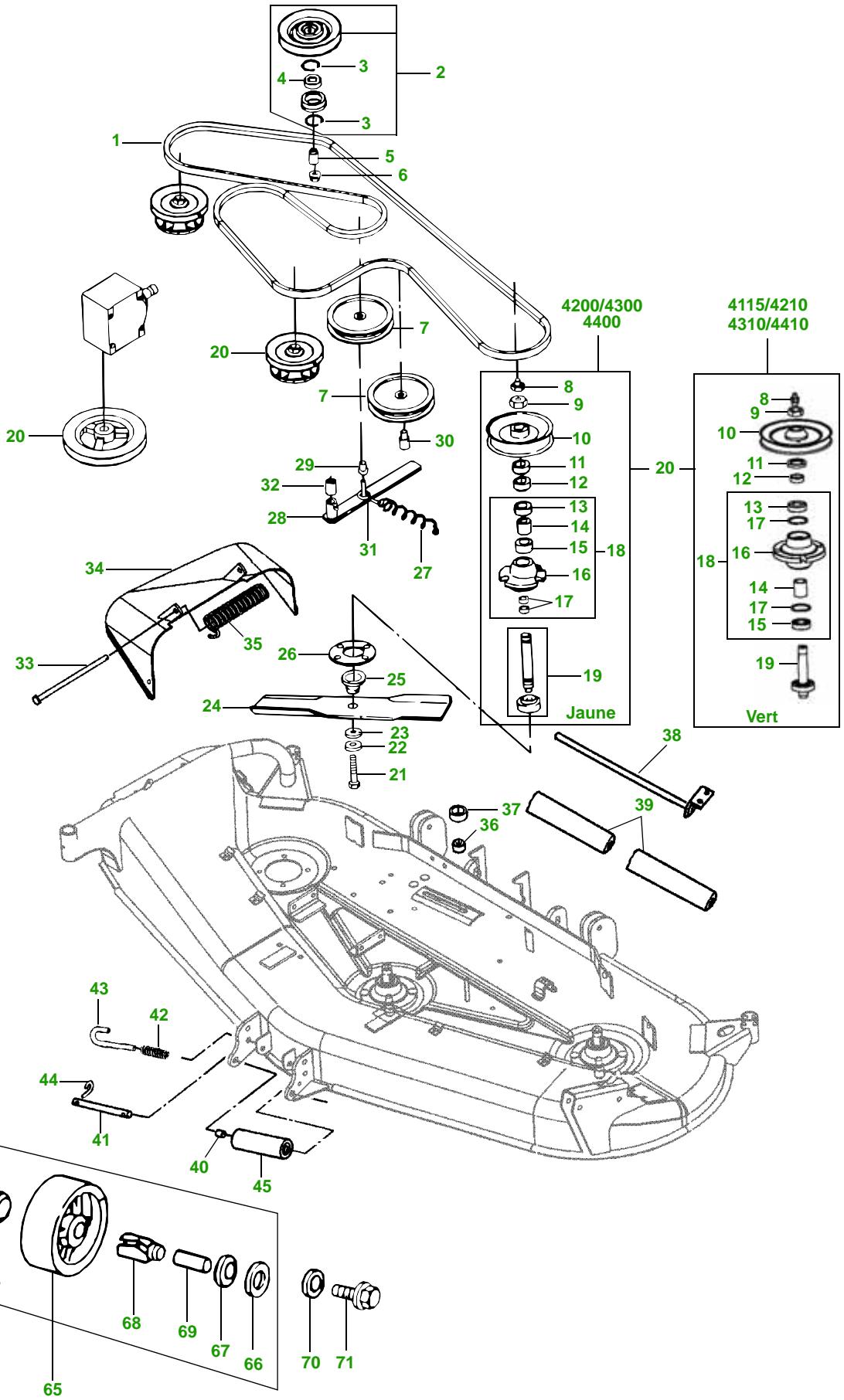

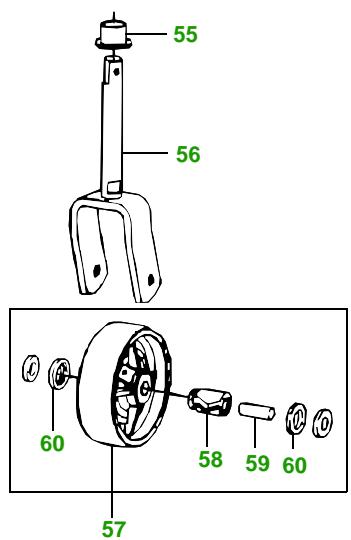

Plateau de coupe central
| réf. pos. pièce | description | réf. pos. pièce | description | |
| 1 | 14M7401......ÉCROU DE BLOCAGE (6) M12 | 39 | M42286......CROchet (2) | |
| 2 | M132309......ENTRETOISE (2) | 40 | M86181......AXE (1) | |
| 3 | M136137......COURROIRE (1) | 41 | 14M7397......ÉCROU DE BLOCAGE (1) M6 | |
| 4 | AM124925......TENDEUR (2) | 42 | M131370......PARE-CHOC (1) (GAUCHE) | |
| JD9296......ROULEMENT À BILLES (1) | 43 | 14M7397......ÉCROU DE BLOCAGE (2) M6 | ||
| M133515......BAGUE (1) | 44 | 24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16" | ||
| 5 | M133598......PROTECTION (2) | 45 | M79152......RESSORT DE TRACTION (2) | |
| 6 | 14M7400......ÉCROU DE BLOCAGE (2) M10 | 46 | M89921......ENTRETOISE (2) | |
| 7 | 24M7178......RONDELLLE (1) | 47 | M115827......GOUPIILLE À ANNEAU (2) | |
| 8 | M85206......GARNITURE (1) | 48 | M88860......ENTRETOISE (2) | |
| 9 | M88265......BAGUE (1) | 49 | M88878......BRIDE (2) | |
| 10 | LVA12921......BRAS (1) | 50 | 19M7529......VIS (2) M6 X 55 | |
| 11 | M128384......TIGE (1) | 51 | M85178......ENTRETOISE (8) | |
| 12 | AM126934......ENSEMBLE RESSORT (1) | 52 | M83541......Bague (4) | |
| 13 | 19M7788......VIS (1) M12 X 25 | 53 | AM126284......BRAS (DROIT) 1 | |
| LVU15337......POULIE (1) | AM127082......BRAS (GAUCHE) 1 | |||
| 15 | M78771......BAGUE (1) | 54 | AM107558......ENSEMBLE DE ROUE (2) | |
| 16 | 03M7203......BOULON (1) M12 X 55 | 55 | AM106706......ROULEMENT À ROULEAUX (1) | |
| 17 | M84180......BAGUE (2) | 56 | M87568......Bague (1) | |
| 18 | M88403......AXE (2) | 57 | M88384......JOINT (2) | |
| 19 | AM117871......BRAS (2) | 58 | TCU15036......POULIE (1) | |
| 20 | 24H1139......RONDELLLE (4) | 59 | M123581......DEFLECTEUR (1) | |
| 21 | AM107558......ROUE (2) | 60 | M125913......Bague (1) | |
| 22 | M88385......RONDELLLE DE BUTÉE (2) | 61 | M85699......JOINT (1) | |
| 23 | M88384......JOINT (2) | 62 | M88251......ROULEMENT À BILLES (2) | |
| 24 | AM106706......ROULEMENT À ROULEAUX (1) | 63 | M133398......Bague (1) | |
| 25 | M87568......BAGUE (1) | 64 | M127198......JOINT (1) | |
| 26 | 24M7107......RONDELLLE (2) 14 X 28 X 3 MM | 65 | M134382......FUSSEE (1) | |
| 27 | M91371......VIS (1) | 66 | M127517......ENTRETOISE (1) | |
| 28 | M133359......AXE (1) | 67 | TCA13807......ENSEMBLE COMPLET DE FUSSEE (3) | |
| 29 | AM128244......DEFLECTEUR (1) | 68 | M134305......DEFLECTEUR (3) | |
| 30 | M132768......RESSORT (1) | 69 | M133381......LAME (3) (EXPORT) | |
| 31 | TCU15023......RETENUE POUR PLATEAUX VERTS (1) | 70 | M131958......LAME (3) (HACHEUSE) | |
| LVU12646......POUR PLATEAUX JAUNES (1) | 71 | TCU15881......LAME (SOULÉV. HAUT) (3) (4210-4410) | ||
| 32 | M115245......ROULEAU (2) | |||
| 33 | M124203......GOUJON (1) | |||
| 34 | AM101042......ROULEAU (1) | 72 | 19M7489......VIS (3) M16 X 45 | |
| 35 | M112134......BAGUE (2) | |||
| 36 | M128409......ARBRE (1) | |||
| 37 | 24H1261......RONDELLLE (2) 9/16" X 1-1/8" X 0.060" | |||
| 38 | M91079......RESSORT DE COMPRESSION (2) | |||
72" Plateau de coupe central (pour 4115 / 4200 / 4210 / 4300 / 4310 / 4400 / 4410)
| réf. | réf. | |||
| pos. | pièce | description | pos. | pièce |
| 1 | H64484 | COUROIE (1) | LVA12924......SUPPORT (1) (VERT) | |
| 2 | AM123434 | POULIE (1) | 39 AM101226......ROULEAU (1) | |
| 3 | J2376M | CIRCLIP (2) | 40 M112134......BAGUE (2) | |
| 4 | JD9296 | ROULEMENT À BILLES (1) | 41 M128409......ARBRE (1) (4200/4300/4400) | |
| 5 | M127348 | ENTRETOISE (1) | 42 M91079......RESSORT DE COMPRESSION (2) | |
| 6 | 14M7400 | ÉCROU DE BLOCAGE (22) M10 | ......(4200/4300/4400) | |
| 7 | AM123792 | POULIE (2) | 43 M42286......CROchet (2) (4200/4300/4400) | |
| 8 | JD7759 | GRAISSEUR (1) | 44 M86181......AXE (2) (4200/4300/4400) | |
| 9 | M83539 | ÉCROU DE BLOCAGE (1) | 45 AM101042......ROULEAU (1) | |
| 10 | AM127020 | POULIE (1) | 46 14M7397......ÉCROU DE BLOCAGE (2) M6 | |
| 11 | M85699 | JOINT (1) | 47 24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16" | |
| 12 | M95726 | BAGUE (1) | 48 M79152......RESSORT DE TRACTION (2) | |
| 13 | M88251 | ROULEMENT À BILLES (1) | 49 M89921......ENTRETOISE (2) | |
| 14 | M143483 | ENTRETOISE (1) | 50 M115827......GOUPIILLE À ANNEAU (2) | |
| 15 | M88252 | ROULEMENT À BILLES (1) | 51 M88860......ENTRETOISE (2) | |
| 16 | M88295 | MOYEU (1) | 52 M88878......BRIDE (2) | |
| 17 | R55408 | CIRCLIP (2) | 53 19M7529......VIS (2) M6 X 55 | |
| 18 | AM100999 | ENSEMBLE MOYEU (1) | 54 M85178......ENTRETOISE (8) | |
| 19 | AM107702 | FUSÉE (1) | 55 M83541......BAGUE (4) | |
| 20 | AM107562 | ENSEMBLE FUSÉE COMPLET (3) | 56 AM101227......BRAS (1) (JAUNE) | |
| 21 | 19M7759 | VIS (3) M16 X 60 | LVA11128......BRAS (1) (VERT) | |
| 22 | M123520 | RONDELLE (3) | 57 AM107561......ENSEMBLE DE ROULE (2) | |
| 23 | M123522 | RONDELLE (3) | 58 AM106706......ROULEMENT À ROULEAUX (1) | |
| 24 | M133381 | LAME (3) (EXPORT) | 59 M87568......BAGUE (1) | |
| 25 | M119975 | LAME (3) (HACHEUSE) | 60 M88384......JOINT (2) | |
| 26 | M119565 | LAME (3) (EXPORT) (4115) | 61 M84180......BAGUE (2) | |
| 27 | M93090 | PROTECTION (3) | 62 M88403......AXE (2) | |
| 28 | LVU15343 | RONDELLE (3) | 63 AM106687......BRAS (2) (JAUNE) | |
| 29 | LVA10661 | RESSORT DE TRACTION (1) | LVA11130......BRAS (2) (VERT) | |
| 30 | AM122908 | SUPPORT (1) (JAUNE) | 64 24H1139......RONDELLE (4) | |
| 31 | LVA11137 | SUPPORT (1) (VERT) | 65 AM107558......ENSEMBLE DE ROULE (2) | |
| 32 | M125896 | ENTRETOISE (1) | 66 M88385......RONDELLE DE BUTÉE (2) | |
| 33 | M125815 | ENTRETOISE (1) | 67 M88384......JOINT (2) | |
| 34 | M125898 | TRINGLERIE (1) | 68 AM106706......ROULEMENT À ROULEAUX (1) | |
| 35 | M88266 | BAGUE (1) | 69 M87568......BAGUE (1) | |
| 36 | M93887 | AXE (1) | 70 24M7101......RONDELLE (2) | |
| 37 | AM119297 | DéFLECTEUR (1) (JAUNE) | 71 M91371......VIS (1) | |
| 38 | LVA12915 | DéFLECTEUR (1) (VERT) | ||
| 39 | M93889 | RESSORT DE TORSION (1) | ||
| 40 | M120362 | ENTRETOISE (1) | ||
| 41 | M87607 | ISOLATEUR (1) | ||
| 42 | AM106632 | SUPPORT (1) (JAUNE) |

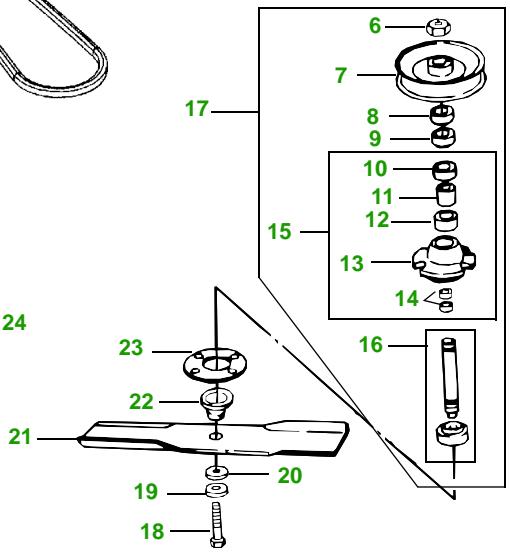

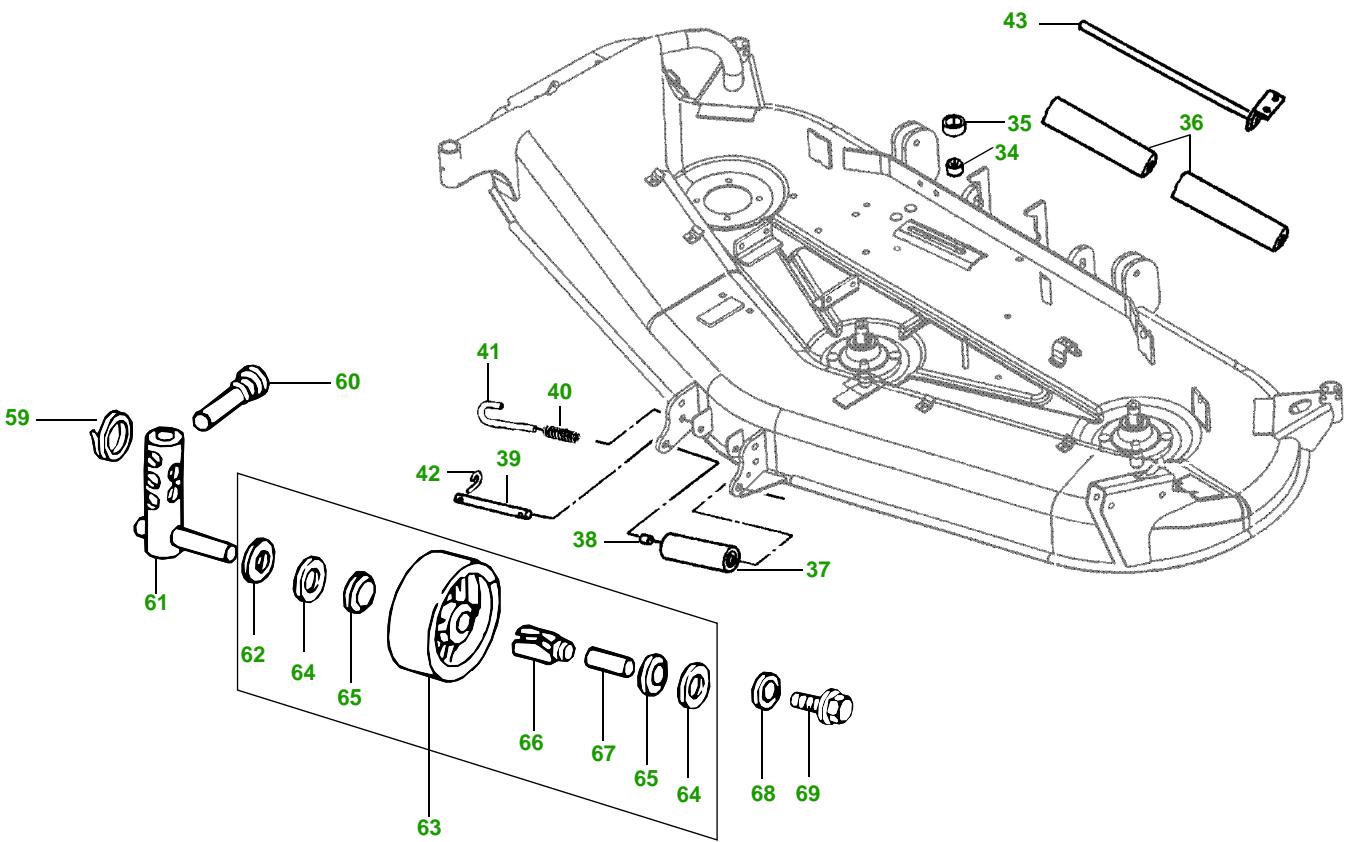

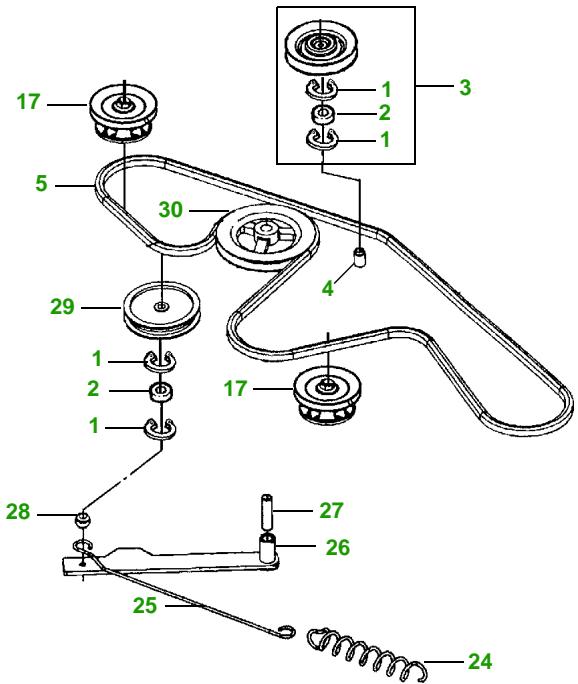

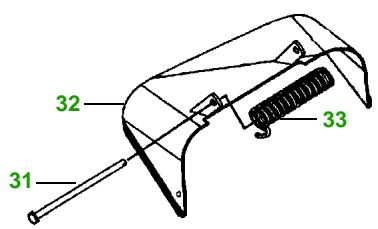

72" Plateau de coupe central (pour 4500 / 4510 / 4600 / 4610 / 4700 / 4710)
| réf. pos. | pièce | description | réf. pos. | pièce | description |
| 1 | J2376M | CIRCLIP (4) | 36 | AM101226 | ROULEAU (2) |
| 2 | JD9296 | ROULEMENT À BILLES (2) | 37 | AM101042 | ROULEAU (1) |
| 3 | AM123434 | POULIE (2) | 38 | BAGUE (2) (COMMANDER AM101042) | |
| 4 | M127348 | ENTRETOISE (2) | 39 | M128409 | ARBRE (1) |
| 5 | M134785 | COURROIE (1) | 40 | M91079 | RESSORT DE COMPRESSION (2) |
| 6 | M83539 | ÉCROU DE BLOCAGE (1) | 41 | M42286 | CROchet (2) |
| 7 | AM127020 | POULIE (1) | 42 | M86181 | AXE (1) |
| 8 | M85699 | JOINT (1) | 43 | AM106632 | SUPPORT (1) |
| 9 | M95726 | BAGUE (1) | 44 | 14M7397 | ÉCROU DE BLOCAGE (2) M6 |
| 10 | M88251 | ROULEMENT À BILLES (1) | 45 | 24H1821 | RONDELLLE (4) 9/32" X 47/64" X 1/16" |
| 11 | M143483 | ENTRETOISE (1) | 46 | M79152 | RESSORT DE TRACTION (2) |
| 12 | M88252 | ROULEMENT À BILLES (1) | 47 | M89921 | ENTRETOISE (2) |
| 13 | M88295 | MOYEU (1) | 48 | M115827 | Goupille à ANNEAU (2) |
| 14 | R55408 | BAGUE D'USURE (1) | 49 | M88860 | ENTRETOISE (2) |
| 15 | AM100999 | ENSEMBLE MOYEU (3) | 50 | M88878 | BRIDE (2) |
| 16 | AM107702 | FUSée (3) | 51 | 19M7529 | VIS (2) M6 X 55 |
| 17 | AM107562 | ENSEMBLE COMPLET DE FUSée (3) | 52 | M85178 | ENTRETOISE (8) |
| 18 | 19M7759 | VIS (3) | 53 | M83541 | BAGUE (4) |
| 19 | M123520 | RONDELLLE (3) | 54 | AM101227 | BRAS (1) |
| 20 | M123522 | RONDELLLE (3) | 55 | AM107561 | ENSEMBLE DE ROUES (2) |
| 21 | M119565 | LAME (3) (EXPORT) | 56 | AM106706 | ROULEMENT À ROULEAUX (1) |
| M119975 | LAME (3) (HACHEUSE) | 57 | M87568 | BAGUE (1) | |
| 22 | M93090 | PROTECTION (3) | 58 | M88384 | JOINT (2) |
| 23 | LVU15343 | RONDELLLE (3) | 59 | M84180 | BAGUE (2) |
| 24 | S2827M | RESSORT DE TRACTION (1) | 60 | M88403 | AXE (2) |
| 25 | M138156 | TRINGERIERIE (1) | 61 | AM106687 | BRAS (2) |
| 26 | AM126314 | SUPPORT (1) | 62 | 24H1139 | RONDELLLE (4) |
| 27 | M88266 | BAGUE (1) | 63 | AM107558 | ENSEMBLE DE ROUES (2) |
| 28 | M135889 | ENTRETOISE (1) | 64 | M88385 | RONDELLLE DE BUTÉE (2) |
| 29 | AM126227 | POULIE (1) | 65 | M88384 | JOINT (2) |
| 30 | LVU15334 | POULIE (1) | 66 | AM106706 | ROULEMENT À ROULEAUX (1) |
| 31 | M93887 | AXE (1) | 67 | M87568 | BAGUE (1) |
| 32 | AM119297 | DéFLECTEUR (1) | 68 | 24H1307 | RONDELLLE (2) 14 X 28 X 3 MM |
| 33 | M93889 | RESSORT DE TORSION (1) | 69 | M91371 | VIS (1) |
| 34 | M120362 | ENTRETOISE (1) | |||
| 35 | M87607 | ISOLATEUR (1) | |||
