4500 - Tracteur JOHN DEERE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tracteur
Marque	JOHN DEERE
Modèle	4500
Alimentation	Diesel
Capacité d'huile moteur	6,2 qt (5,9 L) avec filtre
Intervalle changement d'huile moteur	Annuel ou toutes les 200 heures
Type d'huile moteur	Plus 50 ou Torq-Gard
Capacité d'huile de transmission (boîte de vitesses)	6,8 gal (25,7 L)
Capacité d'huile de transmission (hydraulique)	8,8 gal (33,3 L)
Type d'huile de transmission	Low Vis Hy-Gard/Hy-Gard
Intervalle changement filtre à huile de transmission	Toutes les 200 heures
Capacité d'huile d'essieu avant	1,8 gal (6,8 L)
Type d'huile d'essieu avant	JD GL-5 80W90 ou Hy-Gard/Low Vis Hy-Gard
Intervalle changement filtre à air primaire	Toutes les 500 heures ou selon besoin
Intervalle changement filtre à air secondaire	Tous les 3 changements du filtre primaire
Intervalle changement filtre à combustible	500 heures
Liquide de refroidissement	Cool-Gard, intervalle 3 ans/3000 heures
Plateau de coupe central	72 pouces, adapté aux modèles 4500/4510/4600/4610/4700/4710

FOIRE AUX QUESTIONS - 4500 JOHN DEERE

Quelle huile moteur utiliser pour le John Deere 4500 ?

Utilisez de l'huile Plus 50 ou Torq-Gard avec une capacité de 6,2 qt (5,9 L) incluant le filtre.

Quel est l'intervalle de changement d'huile moteur ?

Il est recommandé de changer l'huile annuellement ou toutes les 200 heures de fonctionnement.

Quelle huile de transmission utiliser et quelle capacité ?

Utilisez de l'huile Low Vis Hy-Gard ou Hy-Gard. La capacité est de 6,8 gal (25,7 L) pour la boîte de vitesses et 8,8 gal (33,3 L) pour la transmission hydraulique.

Quand faut-il changer le filtre à huile de transmission ?

Le filtre à huile de transmission doit être remplacé toutes les 200 heures.

Quel est l'intervalle de remplacement du filtre à air ?

Le filtre à air primaire se change toutes les 500 heures ou plus souvent si nécessaire. Le filtre secondaire se change tous les 3 changements du filtre primaire.

Quand remplacer le filtre à combustible ?

Le filtre à combustible doit être remplacé toutes les 500 heures.

Quelle huile utiliser pour l'essieu avant ?

Utilisez de l'huile JD GL-5 80W90 ou Hy-Gard/Low Vis Hy-Gard. La capacité est de 1,8 gal (6,8 L).

Quand rincer le système de refroidissement ?

Le liquide de refroidissement Cool-Gard doit être remplacé tous les 3 ans ou toutes les 3000 heures.

Comment entretenir le plateau de coupe central de 72 pouces ?

Consultez la liste des pièces détachées fournie. Remplacez les lames usées et vérifiez les courroies et les poulies régulièrement. Utilisez des pièces d'origine John Deere pour le remplacement.

Où trouver les références des pièces détachées ?

Les listes de pièces détachées pour le plateau de coupe central de 72 pouces sont incluses dans la notice. Vous pouvez commander les pièces auprès de votre concessionnaire John Deere.

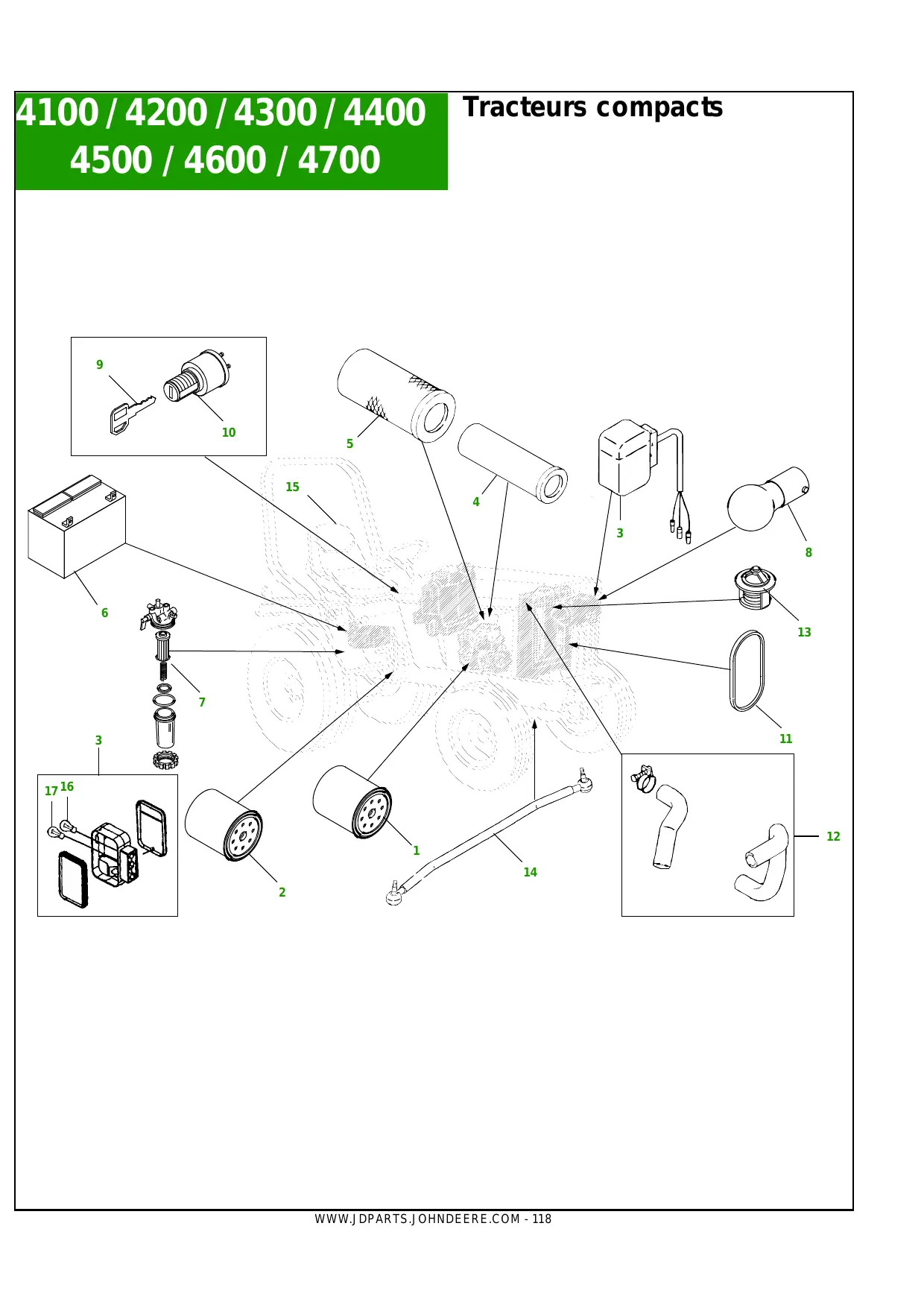

MODE D'EMPLOI 4500 JOHN DEERE

Article	Ingrédient	Capacité	Intervalle de remplacement
Huile moteur	Plus 50 ou Torq-Gard	2.8 qt / 2,7 l (4100)4.0 qt / 3,8 l (4200)4.5 qt / 4,3 l (4300/4400)6.2 qt / 5,9 l (4500-4700)	Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Filtre à huile moteur			Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Huile de transmission	Low Vis Hy-Gard/Hy-Gard	3.3 gal / 12,5 l (4100)Boîte de vitesse 6.3 gal / 24 l (4200-4400)Transm. hydraul. 6.8 gal / 25,7 l (4200-4400)Boîte de vitesse 6.8 gal / 25,7 l (4500-4700)Transm. hydraul. 8.8 gal / 33,3 l (4500-4700)	50 heures pendant la période de rodage, ensuite toutes les 400 heures
Filtre à huile de transmission			Toutes les 200 heures
Filtre à air primaire			Toutes les 500 heures ou plus souvent, selon besoin
Filtre à air secondaire			Tous les 3 changements de filtre primaire
Filtre à combustible			500 heures
Essieu avant	JD GL-5 80W90 lube (4100)Hy-Gard/Low Vis Hy-Gard	3.6 qt / 3,4 l (4100)4.1 qt / 3,9 l (4200-4400)1.8 gal / 6,8 l (4500-4700)	500 heures
Cool-Gard	Cool-Gard		3 ans./3000 heures avec Cool Gard

54"

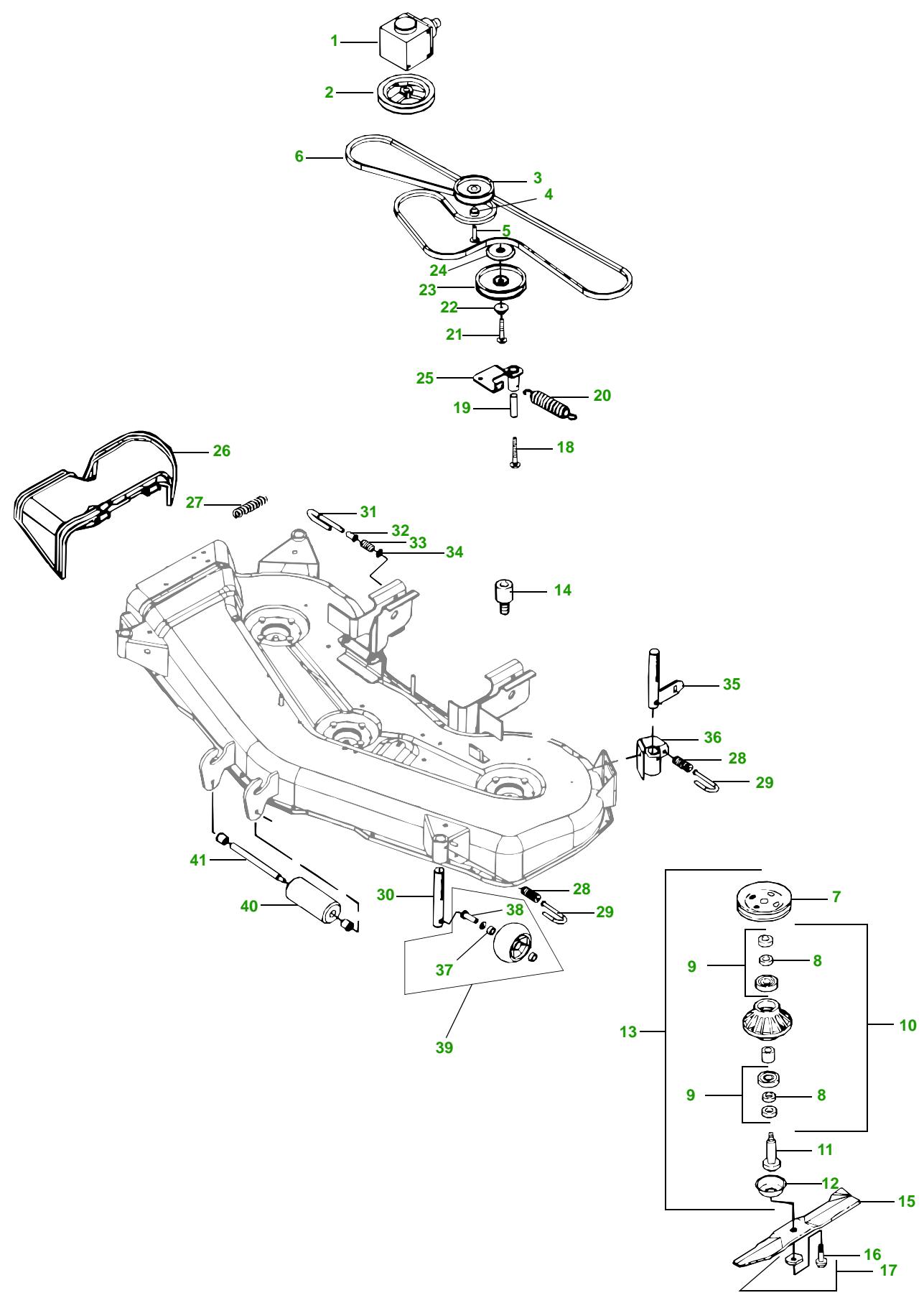

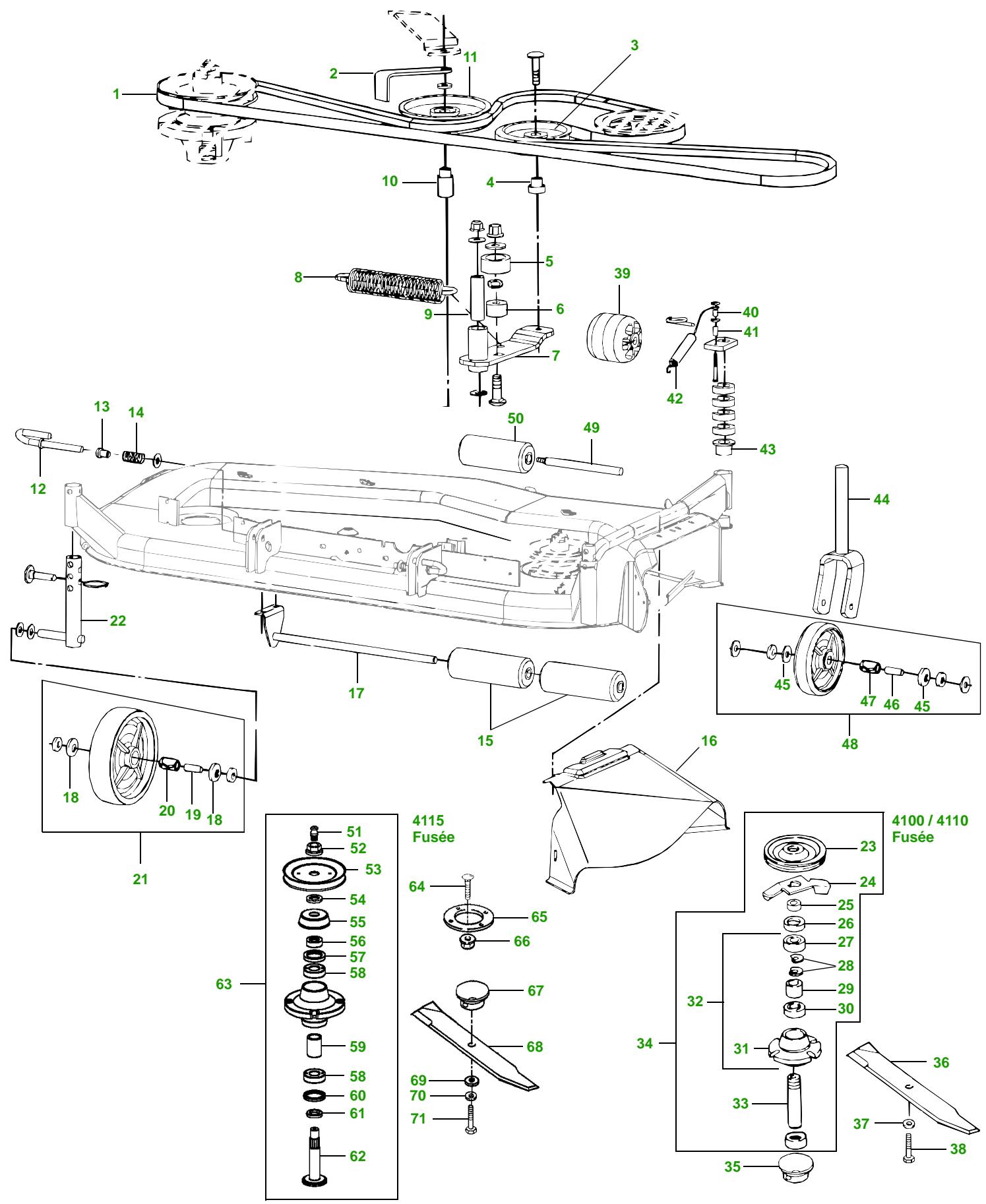

Plateau de coupe central (pour 2210 / 4100 / 4010 / 4110)

pos.	réf. pièce	description	pos.	réf. pièce	description
1	DE19068......CARTER D'ENGRENAGES (1)		21	03M7189......BOULON (1) M8 X 45
2	LVU15336......POULIE (1)		22	M78658......ENTRETOISE (1)
3	AM37249......TENDEUR (1)		23	AM106627 ......TENDEUR (1)
4	M71682......BAGUE (1)		24	M110815......PROTECTION (1)
5	M113075......VIS (1)		25	AM123865 ......SUPPORT (1)
6	M137166......COURROIE (1)		26	M123859......DÉFLECTEUR (1)
7	M110015......POULIE (1)		27	M83410......RESSORT DE TORSION (1)
8	ET15755......JOINT (1)		28	M111186 ......RESSORT DE COMPRESSION (4) (REPLACE: ......M151706)
9	AM115721......JEU DE ROULEMENTS DE FUSÉE (2)
10	AM121342......ENSEMBLE FUSÉE (ENTRETIEN)		29	M110382......AXE (4)
	AM116065......POULIE, SOUDÉE (PLATEAU 48")		30	M110385......ARBRE (3)
	AM116066......POULIE, SOUDÉE (PLATEAU 54")		31	M111305......AXE (2)
11	M122465......FUSÉE (1)		32	M112835......BAGUE (2)
12	M131928......DÉFLECTEUR (1)		33	M91079......RESSORT DE COMPRESSION (2)
13	AM121342......ENSEMBLE FUSÉE (COMPLET) (3)		34	24H1261......RONDELLE (2) 9/16" X 1-1/8" X 0.060"
14	M117945......BUTÉE(1)		35	AM120007 ......BRAS (1)
15	M113518......LAME HACHEUSE (3) - (EXPORT)		36	AM123076 ......SUPPORT (1)
16	19M7788......VIS (3)		37	AM116071......JEU DE BAGUES
17	AM121680......JEU DE RONDELLES DE LAME (1)		38	AH11010......JOINT (4)
18	03M7295......BOULON (1) M8 X 90		39	AM125172 ......JEU DE ROUES DE JAUGE (4)
19	M88266......BAGUE (1)		40	AM101042 ......ROULEAU (1)
20	M44082......RESSORT DE TRACTION (1)		41	M111134 ......GOUJON (1)

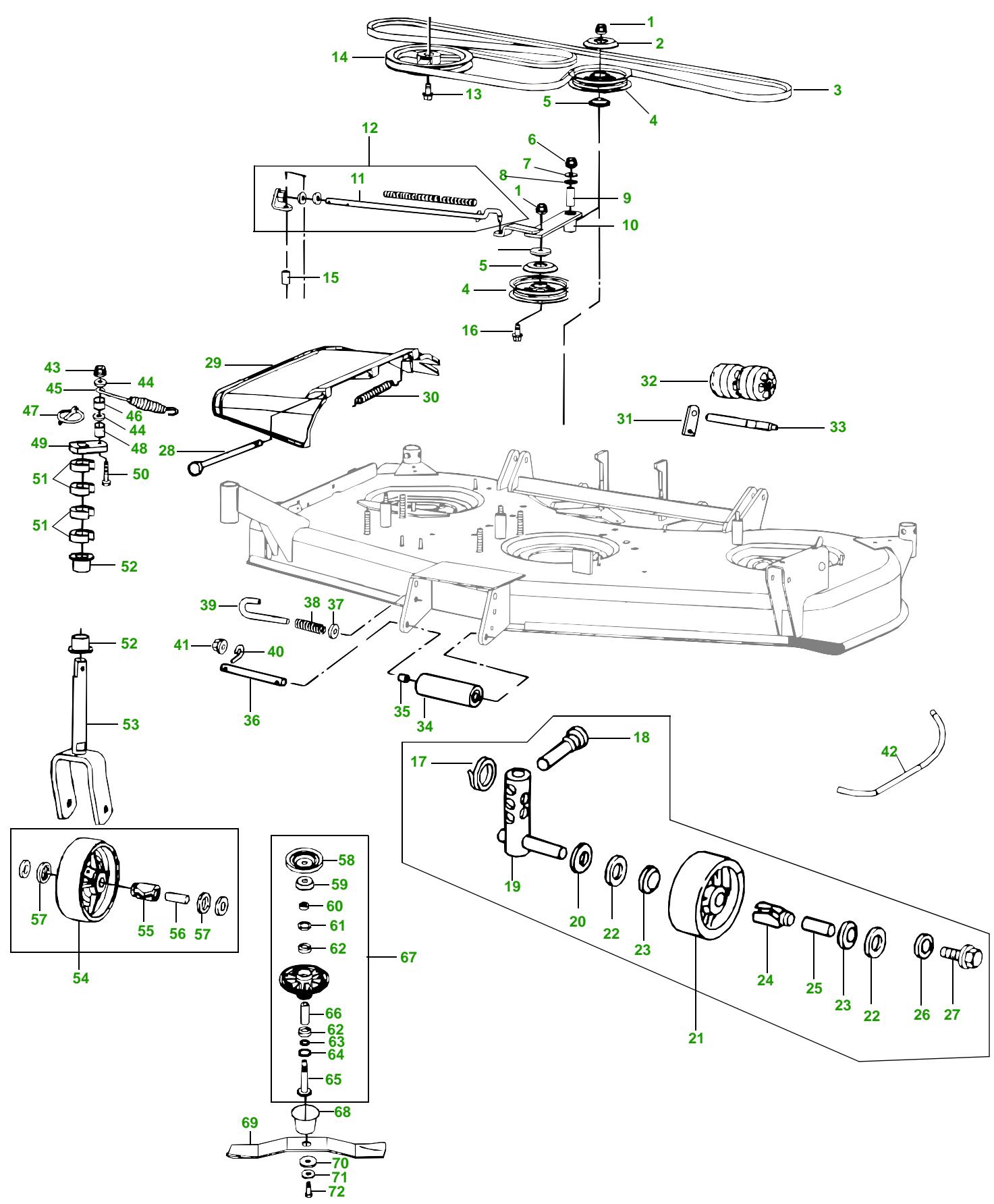

Plateau de coupe central

(pour 4200 / 4210 / 4300 / 4310 / 4400 / 4410)

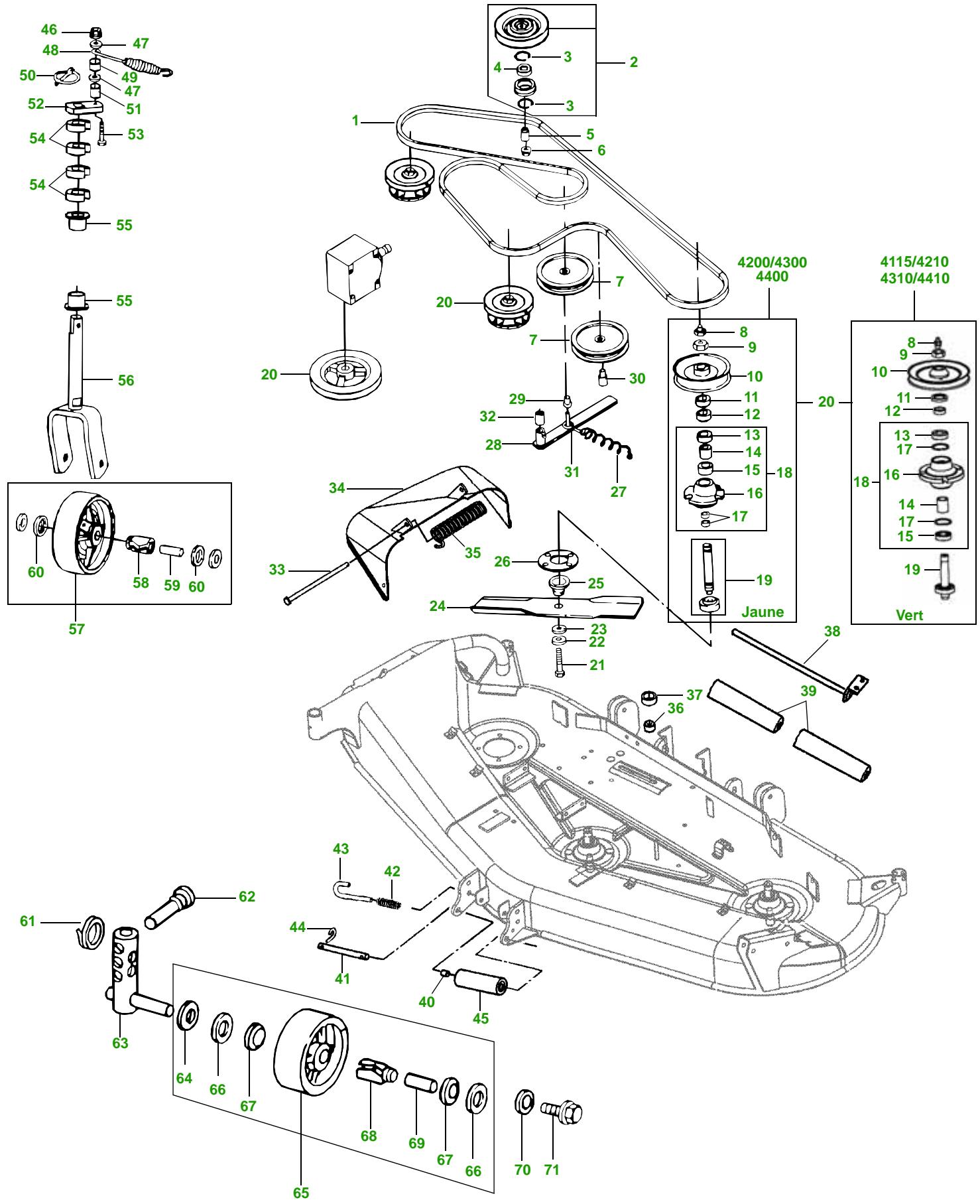

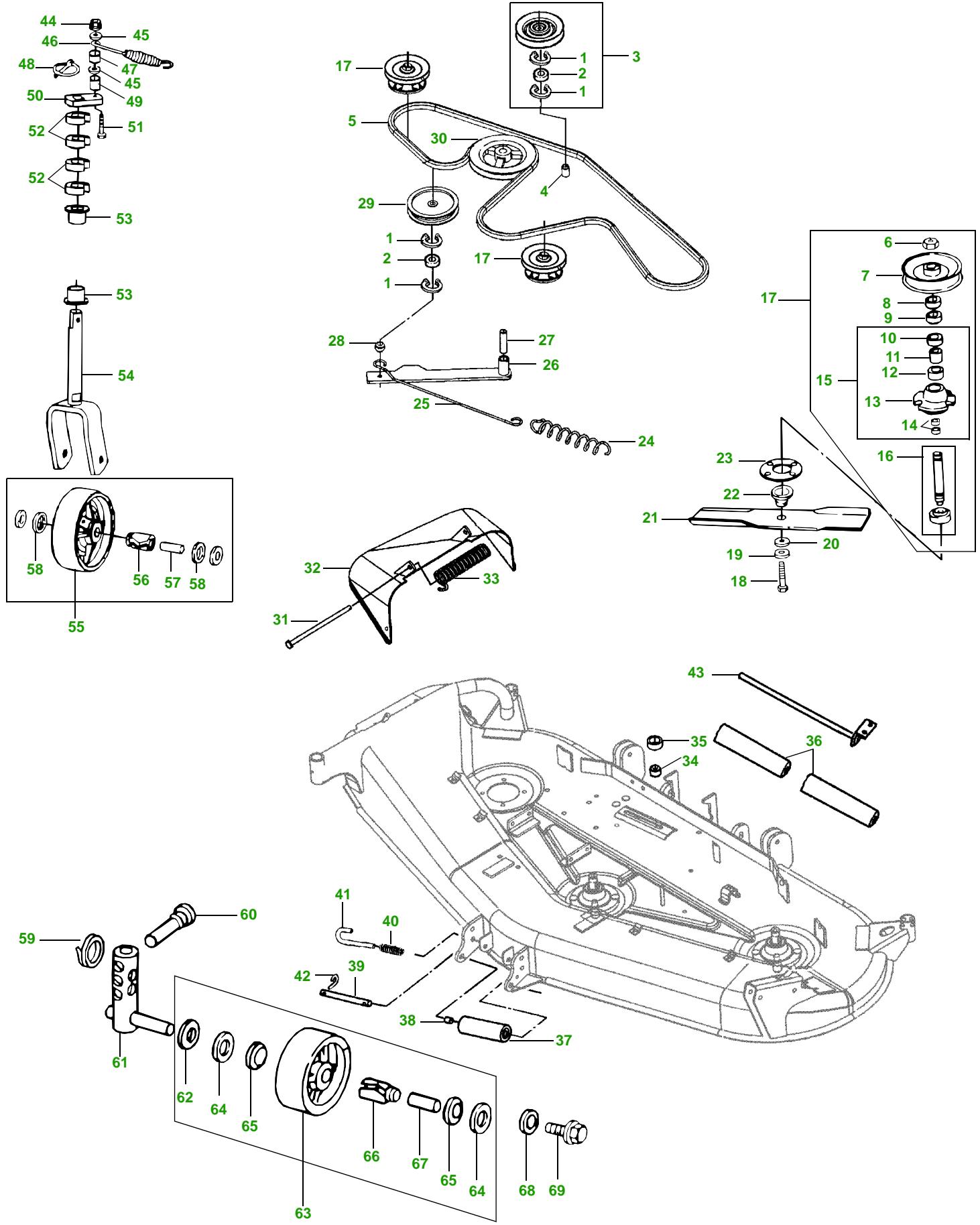

Plateau de coupe central

(pour 4115 / 4200 / 4210 / 4300 / 4310 / 4400 / 4410)

72"
Plateau de coupe central
(pour 4500 / 4510 / 4600 / 4610 / 4700 / 4710)

pos.	réf. pièce	description	pos.	réf. pièce	description
1	J2376M	CIRCLIP (4)	36	AM101226	ROULEAU (2)
2	JD9296	ROULEMENT À BILLES (2)	37	AM101042	ROULEAU (1)
3	AM123434	POULIE (2)	38	BAGUE (2)	(COMMANDER AM101042)
4	M127348	ENTRETOISE (2)	39	M128409	ARBRE (1)
5	M134785	COURROIE (1)	40	M91079	RESSORT DE COMPRESSION (2)
6	M83539	ÉCROU DE BLOCAGE (1)	41	M42286	CROCHET (2)
7	AM127020	POULIE (1)	42	M86181	AXE (1)
8	M85699	JOINT (1)	43	AM106632	SUPPORT (1)
9	M95726	BAGUE (1)	44	14M7397	ÉCROU DE BLOCAGE (2) M6
10	M88251	ROULEMENT À BILLES (1)	45	24H1821	RONDELLE (4) 9/32" X 47/64" X 1/16"
11	M143483	ENTRETOISE (1)	46	M79152	RESSORT DE TRACTION (2)
12	M88252	ROULEMENT À BILLES (1)	47	M89921	ENTRETOISE (2)
13	M88295	MOYEU (1)	48	M115827	GOUPILLE À ANNEAU (2)
14	R55408	BAGUE D'USURE (1)	49	M88860	ENTRETOISE (2)
15	AM100999	ENSEMBLE MOYEU (3)	50	M88878	BRIDE (2)
16	AM107702	FUSÉE (3)	51	19M7529	VIS (2) M6 X 55
17	AM107562	ENSEMBLE COMPLET DE FUSÉE (3)	52	M85178	ENTRETOISE (8)
18	19M7759	VIS (3)	53	M83541	BAGUE (4)
19	M123520	RONDELLE (3)	54	AM101227	BRAS (1)
20	M123522	RONDELLE (3)	55	AM107561	ENSEMBLE DE ROUES (2)
21	M119565	LAME (3) (EXPORT)	56	AM106706	ROULEMENT À ROULEAUX (1)
	M119975	LAME (3) (HACHEUSE)	57	M87568	BAGUE (1)
22	M93090	PROTECTION (3)	58	M88384	JOINT (2)
23	LVU15343	RONDELLE (3)	59	M84180	BAGUE (2)
24	S2827M	RESSORT DE TRACTION (1)	60	M88403	AXE (2)
25	M138156	TRINGLERIE (1)	61	AM106687	BRAS (2)
26	AM126314	SUPPORT (1)	62	24H1139	RONDELLE (4)
27	M88266	BAGUE (1)	63	AM107558	ENSEMBLE DE ROUES (2)
28	M135889	ENTRETOISE (1)	64	M88385	RONDELLE DE BUTÉE (2)
29	AM126227	POULIE (1)	65	M88384	JOINT (2)
30	LVU15334	POULIE (1)	66	AM106706	ROULEMENT À ROULEAUX (1)
31	M93887	AXE (1)	67	M87568	BAGUE (1)
32	AM119297	DÉFLECTEUR (1)	68	24H1307	RONDELLE (2) 14 X 28 X 3 MM
33	M93889	RESSORT DE TORSION (1)	69	M91371	VIS (1)
34	M120362	ENTRETOISE (1)
35	M87607	ISOLATEUR (1)
