| Type d'appareil | Poêle à granulés |
| Modèles | SR 110 ROTARY, SR 130 ROTARY |
| Alimentation | Granulés de bois |
| Puissance nominale | Non précisé |
| Rendement | Non précisé |
| Capacité du réservoir | Non précisé |
| Autonomie | Non précisé |
| Dimensions (L x P x H) | Non précisé |
| Poids | Non précisé |
| Matériau principal | Acier |
| Type de ventilation | Ventilation forcée |
| Contrôle | Électronique |
| Système de sécurité | Non précisé |
| Installation | Fixe |
| Utilisation | Intérieur |
| Normes | Conforme aux normes en vigueur |
FOIRE AUX QUESTIONS - ROTARY SR130 ARCO
Questions des utilisateurs sur ROTARY SR130 ARCO
Si l'allumage de votre poêle à pellets ARCO ROTARY SR130 ne fonctionne plus lorsque vous tournez la molette, plusieurs causes peuvent être à l'origine du problème. Voici les étapes à vérifier pour identifier et résoudre ce dysfonctionnement :
1. Vérification de l'alimentation électrique
- Assurez-vous que le poêle est correctement branché à une prise électrique fonctionnelle.
- Testez la prise avec un autre appareil pour confirmer qu'elle délivre du courant.
2. Contrôle du fusible
- Vérifiez si le fusible interne du poêle est intact. Un fusible grillé empêche l'allumage.
- Si nécessaire, remplacez-le par un fusible adapté au modèle.
3. Inspection du système d'allumage
- Examinez l'élément d'allumage pour détecter tout signe de détérioration ou de dysfonctionnement.
- Un élément d'allumage défectueux doit être remplacé pour permettre l'allumage des pellets.
4. Vérification du réservoir et des pellets
- Assurez-vous que le réservoir contient suffisamment de pellets.
- Vérifiez que les pellets ne sont pas humides ou agglomérés, ce qui pourrait bloquer leur alimentation.
5. Contrôle de la ventilation
- Vérifiez que les conduits d'aération et de ventilation ne sont pas obstrués.
- Une mauvaise ventilation peut empêcher l'allumage correct du poêle.
6. Réglage du thermostat
- Assurez-vous que le thermostat est réglé à une température suffisamment élevée pour déclencher l'allumage.
En suivant ces étapes, vous pourrez souvent identifier la cause du problème d'allumage. Si le poêle ne s'allume toujours pas après ces vérifications, il est conseillé de faire appel à un professionnel qualifié pour un diagnostic plus approfondi et une réparation sécurisée.
Le fusible du poêle à pellets ARCO ROTARY SR130 est généralement situé à l'intérieur du compartiment électrique de l'appareil. Voici comment le localiser et l'identifier :
Étapes pour localiser le fusible :
- Débranchez l'appareil : Pour votre sécurité, assurez-vous que le poêle est déconnecté de l'alimentation électrique avant toute manipulation.
- Accédez au compartiment électrique : Retirez le panneau arrière ou latéral du poêle selon le modèle pour accéder à l'intérieur. Ce panneau est souvent fixé par des vis ou des clips.
- Repérez le fusible : Le fusible se présente généralement sous la forme d'un petit boîtier cylindrique ou rectangulaire, souvent monté sur un support spécifique. Il peut être étiqueté ou facilement identifiable grâce à son emplacement près des composants électriques.
Conseils pour le remplacement :
- Vérifiez visuellement si le fusible est grillé (fil métallique cassé ou aspect noirci).
- Remplacez-le uniquement par un fusible du même type et avec le même ampérage pour garantir la sécurité et le bon fonctionnement du poêle.
- Après remplacement, remontez le panneau et rebranchez l'appareil pour tester son fonctionnement.
En cas de doute ou de difficulté pour accéder au fusible, il est recommandé de faire appel à un professionnel qualifié pour éviter tout risque électrique ou dommage à l'appareil.
Les dimensions du produit ARCO ROTARY SR130 sont des informations importantes pour évaluer l'espace nécessaire à son installation ou son utilisation. Voici les dimensions typiques à connaître :
- Hauteur : environ 13 cm
- Largeur : environ 30 cm
- Profondeur : environ 30 cm
Ces mesures peuvent légèrement varier selon les modèles ou les versions, mais elles donnent une bonne indication de la taille de l'appareil. Pour un positionnement optimal, il est conseillé de prévoir un espace suffisant autour de l'appareil pour assurer une bonne ventilation et un accès facile.
Téléchargez la notice de votre Poêle au format PDF gratuitement ! Retrouvez votre notice ROTARY SR130 - ARCO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ROTARY SR130 de la marque ARCO.
MODE D'EMPLOI ROTARY SR130 ARCO
1.1 Generalités 8
1.2Infos sur les combustibles 8
1.2.1 Le bois 8
1.2.2 Produits de combustion 9
1.2.3 Contrôle de la combustion 10
1.2.4 Humidité du bois et pouvoir calorifique 10
1.2.5 Comment secher et bien conserver le bois 10
1.2.6 Evaluation de I'humiité du bois 11
1.2.7 Methode 11
1.2.8 Conclusions 11
1.2.9 Pellet (Granulés) 12
1.3 Responsabilités du constructeur 12
1.4 Pièces de rechange 12
1.5 Plaque d'identification 13
1.6 Accessoires fournis 13
2 PRECAUTIONS DE SECURITE 13
2.1 Conseils à l'installateur 13
2.2 Conseils à l'utilisateur 13
3 Installation 14
3.1 Ou implanter le poèle 14
3.2Evacuation des fumées du poèle 14
3.2.1 Raccordement au conduit de fumées 15
3.2.2 Hauteur 16
3.2.3 Section du conduit 16
3.2.4 Dépression 17

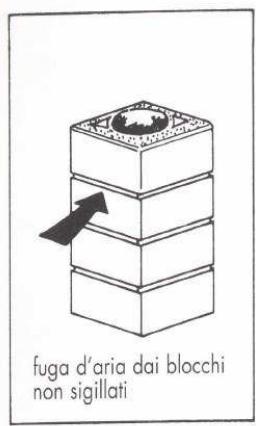

3.2.5 Chapeau de cheminée et généralités 17
3.3 Distances de sécurité 19

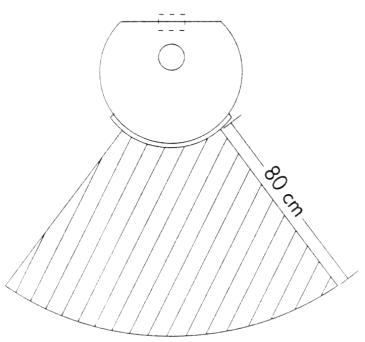

3.3.1 Champ de rayonnement de l'appareil 19
3.3.2 Aération du local d'installation de l'appareil 19
3.3.3 Distances de sécurité 20
3.3.4 Position du poèle 20
3.3.5 Raccordement electrique 20
4 UTILISATION DU POELE 21

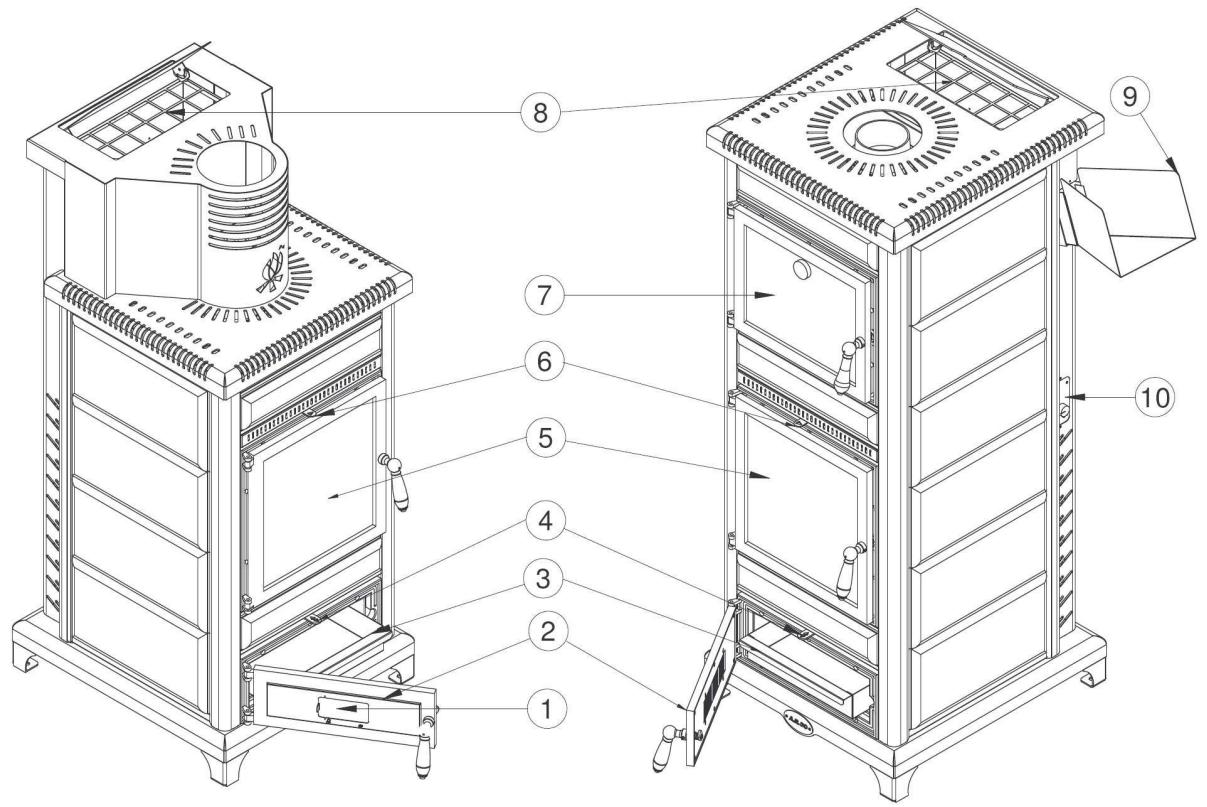

4.1 Description des parties principales du poèle 21
4.2 Utilisation au bois 22

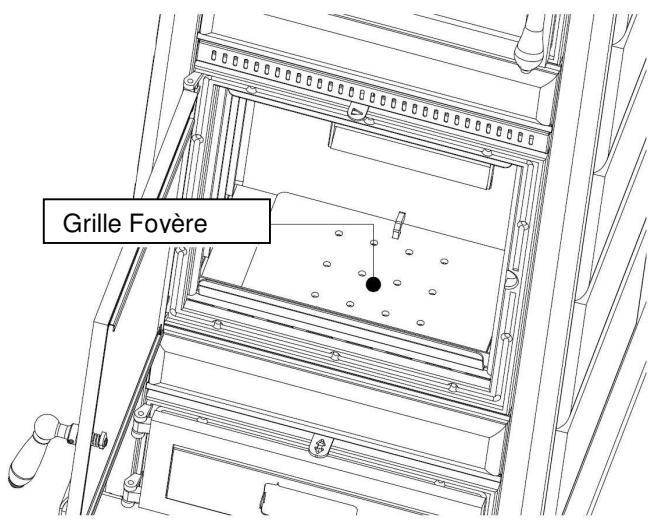

4.2.1 Allumage 22
4.3 Utilisation au pellet (granulé) 23

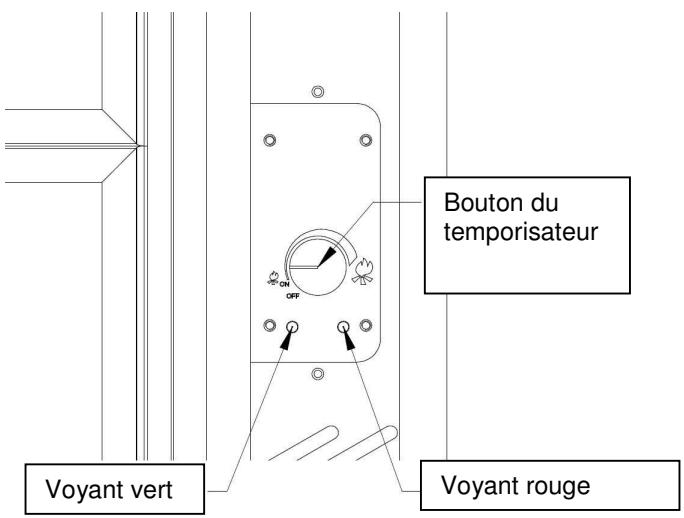

4.3.1 Interface usager 23
4.3.2Voyant vert. 23
4.3.3Voyant rouge 23
4.3.4 Bouton du temporisateur 23

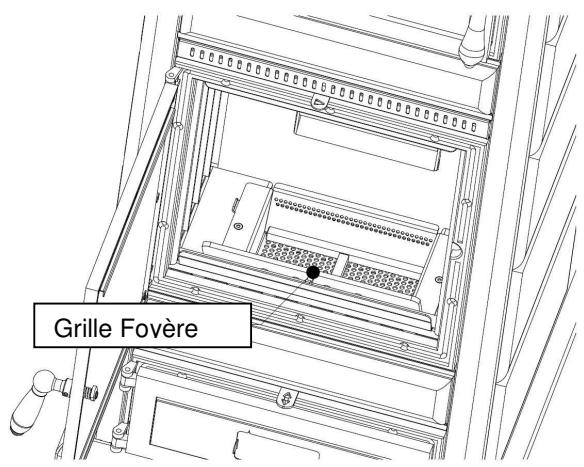

4.4 Allumage 24
4.4.1 Extinction 24
4.4.2 Chargement du pellet 24
4.5 Utilization avec des buches densifiées 25

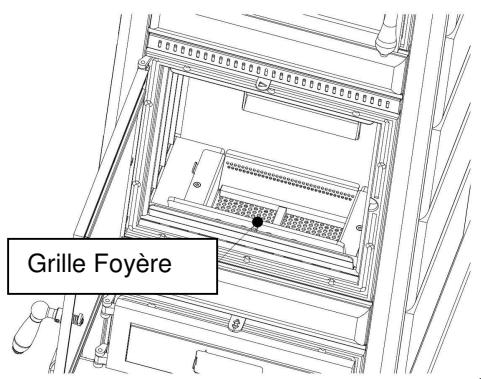

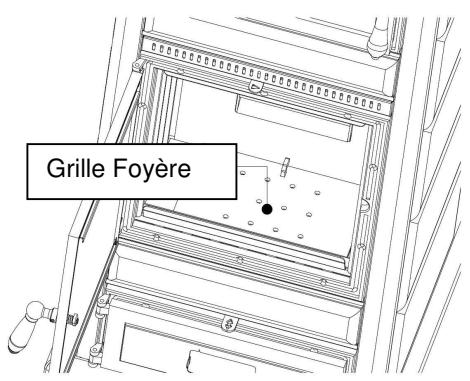

4.5.1 Preparation 25
4.5.2 Allumage 25
4.6 Fonctionnement 26
4.7 Utilisation du four (uniquement sur le modele SR 130) 26
5 NETTOYAGE ET ENTRETIEN 27

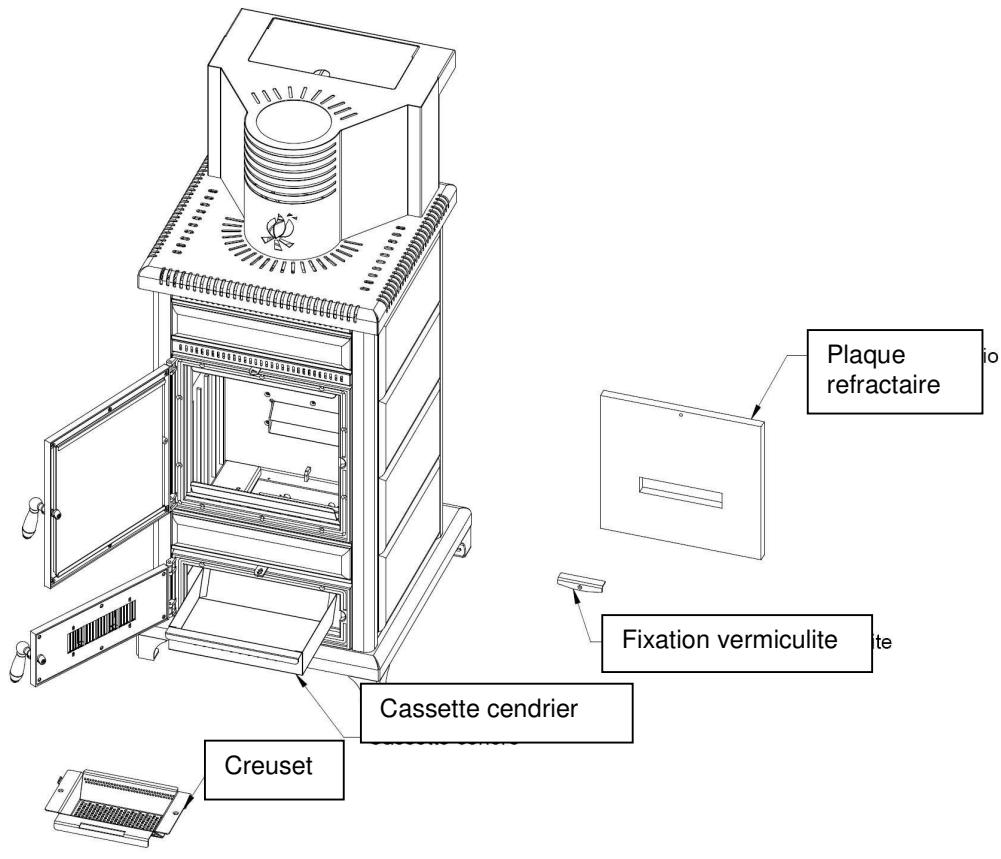

5.1 Nettoyage courant 27
5.2 Nettoyage hebdomadaire 29
5.3 Nettoyage général 29

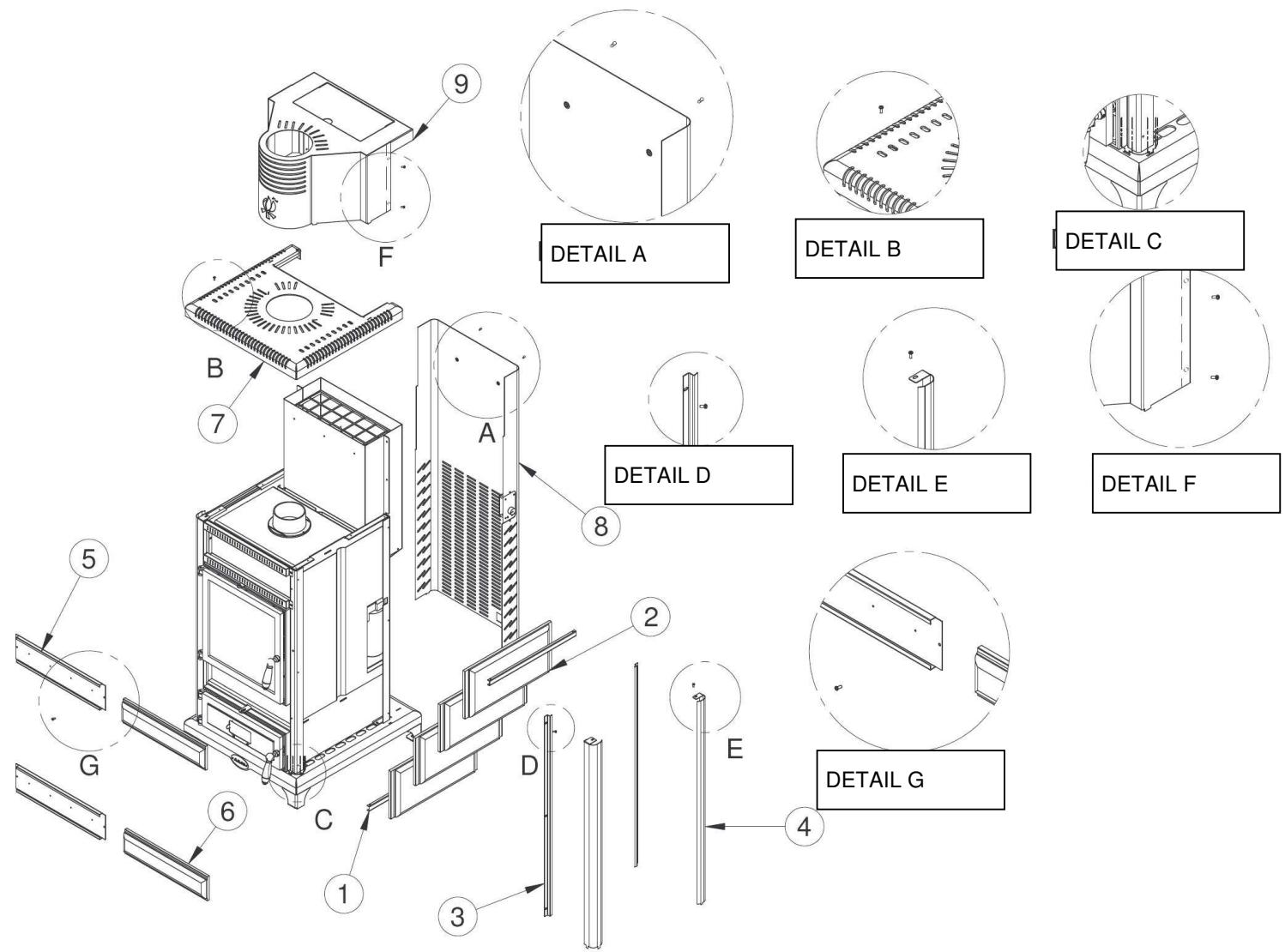

6 MONTAGE DU DECOR 30
6.1.1 Montage du decorlateral 31
6.1.2 Montage du décor frontal 31
6.2.1 Montage du decorlateral 33
6.2.2 Montage du décor frontal 33
7 GARANTIE 34

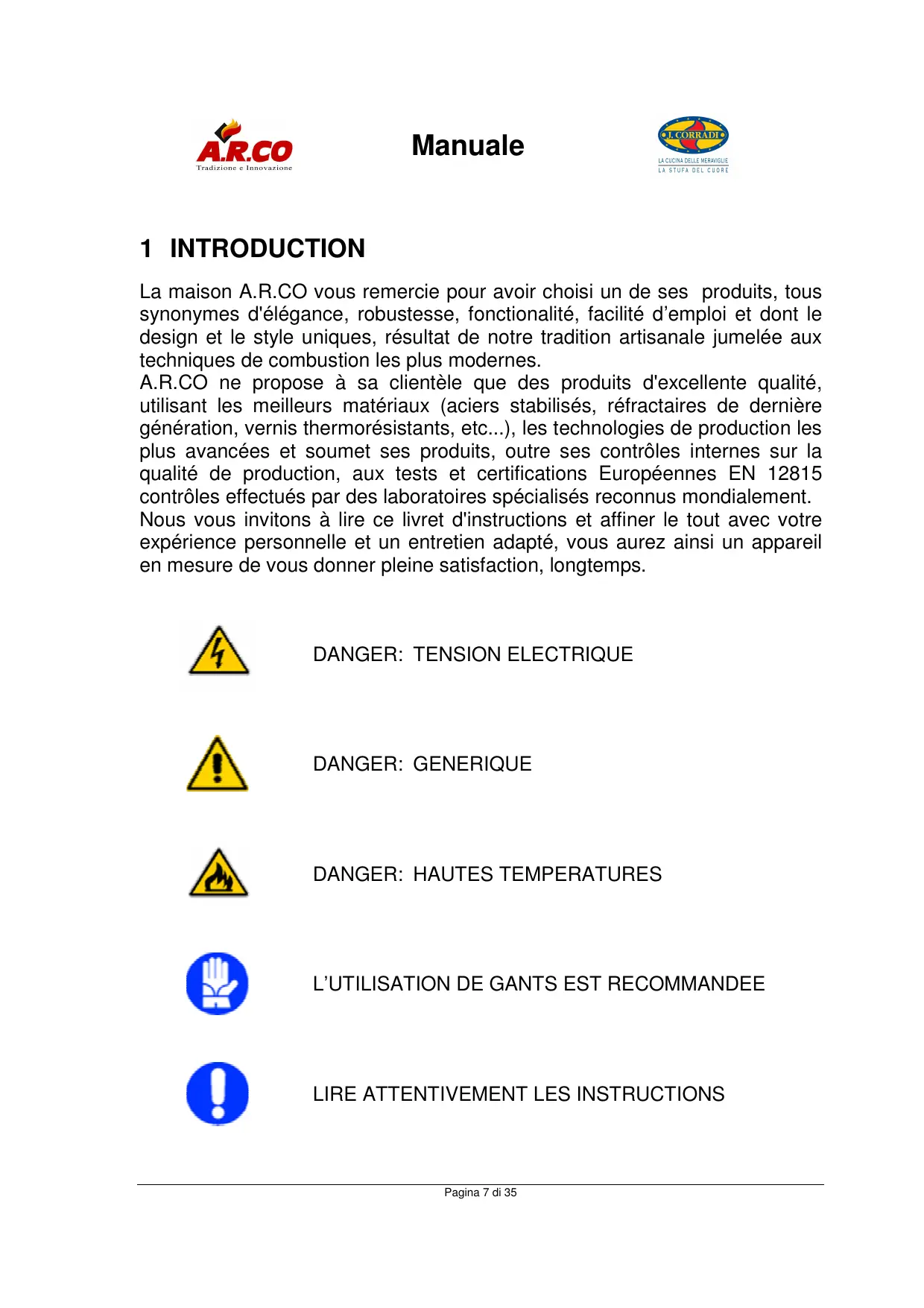

1 INTRODUCTION
La maison A.R.CO vous remerciez pour avoir choisi un de ses produits, tous synonyms d'élegance, robustesse, fonctionalité, facilité d'emploi et dont le design et le style uniques, résultat de notre tradition artisanale jumelée aux techniques de combustion les plus modernes.
A.R.CO ne propose à sa clientèle que des produits d'excellente qualité, utilisant les mêleurs matériaux (aciers stabilisés, réfractaires de dernieré génération, vernis thermorésistants, etc...), les technologies de production les plus avancées et soumet ses produits, autre ses contrôleles internes sur la qualité de production, aux tests et certifications Européennes EN 12815 contrôleles effectués par des laboratoires spécialisés reconnus mondialement.
Nous vous invitons à dire ce livre d'instructions et affiner le tout avec votre expérience personnelle et un entretien ajusté, vous aurez ainsi un apparéil en mesure de vous donner pleine satisfaction, longtemps.
DANGER: TENSION ELECTRIQUE
DANGER: GENERIQUE
DANGER: HAUTES TEMPERATURES
L'UTILISATION DE GANTS EST RECOMMANDEE
LIRE ATTENTIVEMENT LES INSTRUCTIONS
1.1 Generalités
Par la fourniture de ce manuel, A.R.CO. D2CLINE toute responsabilité tant civile que pénale pour tout incidente suite à la non observation partielle ou totale des instructions ci-après
A.R.CO decline tout的重要性 suite à un usage inapproprié du poèle, à un usage incorrect par l'utilisateur, à des modifications ou réparations non agrées, à l'emploi de pieces de rechange non originales.
1.2Infos sur les combustibles
1.2.1 Le bois
Pour un bon fonctionnement de nos apparèils, utiliser seulement des bois durs, bien secs et d'au moins 2 ans de coupe afin d'obtenir un bon rendement et éviter d'encrasser rapidement le conduit de fumées (voir tableau ci-dessous. On peut aussi utiliser les briquettes de lignite, utiles pour obtenir un feu réduit et de longue durée (ex. La nuit). Important: lors des premiers yeux nous recommendons de faire des yeux modérés pour favoriser une bonne mise en place générale de toute l'installation.
Attention: éviter absolument les grandes flambées de buchettes, cartons, bois d'emballages ou déchets qui peuvent causer de graves dommages suite à un dégagement de chaleur excessif et trop brutal. Une telle utilisation et les dommages en découlant rendent immédiatement caduque la garantie.
Tenir compte que les normes interdisent l'utilisation de :
- Bois points ou vernis
- Bois traités ou en particules
- Déchets domestiques
- Briquettes de papiers (rejets nocifs: cadmium, plomb, zinc)
De plus, l'emploi de tels matériaux dégage - outre les odeurs - des substances néfastes pour la santé. Les résineux (pin, sapin...) font beaucoup détincelles et encrassent beaucoup.
Un poèle ou une cusinière ne doit pas etre utilise comme incinérateur.
Classification des bois
| DURS | MOYENS | TENDRES |
| ROUVRE | HÉTRE | PEUPLIER |
| ERABLE | CHÉNE VERT | TILLEUL |
| ROBINIER | CHATAIGNIER | PLATANE |
| CHARME | MURIER | BOULEAU |
| CHENE | FRENE | SAULE |
| PIN-SAPIN-MELEZE | ||
| HETRE | ARBRES FRUITIERS |
1.2.2 Produits de combustion
Du point de vue chimique, le bois est composé principalement de carbone, hydrogène et oxygène. Il n'y a pratiquement pas de substances polluantes comme le soufre, le chlore et les métaux lourds, donc si la combustion est excellente, il ne reste comme résidus solides que des cendres de bois; pour contre si la combustion n'est pas complète il sera rejeté toute une série de substances polluantes, comme par exemple, le monoxide de carbone (toxique), l'acide acétique, le phénole, le metane (toxique), la formaldehyde et des suies et goudrons, donc :
Utiliser seulement du bois sec;
Pour l'allumage employerer seulement du bois coupé en petits morceaux, qui brûle plus rapidement que les grandes bûches et permet d'atteindre plus vite la température nécessaire à la combustion complète ;
Pour un chauffage continu ne pas introduire trop de bois d'un seul coup, il vaut比较好 en rajouter souvent par petite quantité. La quantité de bois doit toujours être proportionnelle aux besoin de chaleur.
Conformément à la norme EN 13240, on recommende d'utiliser seulement des bûches d'environ 33 × 5 × 5 cm
Les intervalles normaux de recharge à la puissance nominale sont de 60 minutes.
1.2.3 Contrôle de la combustion
La qualité de la combustion se contrôle facilement en évaluant ces simples paramètres:
Couleur et constance des cendres : si la combustion est bonne, les cendres sont blanches et fines. Une colorationASFREBDEs de carbone, dus a une charge de bois et donc une combustion insuffisante.
Couleur des fumées : pour celles-ci fais-vous à la règle qui dit... plus les fumées sont invisibles,ILAeure est la combustion.
1.2.4 Humidité du bois et pouvoir calorifique
Le pouvoir calorifique du bois dépend principalement de sa teneur en humidité. Plus le bois est humide, plus il faudra apporter d'énergie à la combustion pour l'évaporer. Cette énergie est au détriment du pouvoir calorifique. Donc, plus le bois est humide, plus bas est son pouvoir calorifique.
Par exemple: Le bois fraichement coupé a un contenu d'himidité de 50% et un pouvoir calorifique de 2.3 kWh/Kg environ ; le bois bien sec (seché à l'air) par contre, présente un contenu d'himidité du 15% environ et un pouvoir calorifique de 4.3 kWh/Kg environ. Il en résultat qu'en brûlant du bois très humide on a, par rapport à du bois sec, seulement la moitié environ du pouvoir calorifique. Tenir compte également qu'en outre, la combustion de bois très humide provoque une augmentation de la corrosion des parois du foyer, et que la vapeur aqueuse libérée en abondance se condense plus facilement dans les tuyaux de fumées et dans le conduit, ce qui cree des dommages dus aux goudrons et suies grasses . L'humidité élevé du bois provoque en outre un abaisissement de la tempéature de combustion, empêchant ainsi une combustion complète de tous les composants du bois. On perd le contenu d'énergie de ces inbrûlés (+ de consommation) et du point de vue ecologique un résultat inadmissible "la Fumée indienne".
1.2.5 Comment sécher et bien conserver le bois
Voici quelques remarques très importantes :
Pour bien secher, le bois a besoin de temps 18 à 36 mois suivant essence. Le bois doit être préparé scié et fendu -pré t à l'emploi-, ce qui favorise un séchage plus rapide.
Les bùches doivent être empilées dans une lieu ventilé, le plus ensoleillé possible, et protégé de la pluie (préférer l'exposition à sud).
Laisser des passages pour l'air entre les bûches pour pouvoir evacuer l'humidité libre.
Ne pas couvrir le bois avec une pellicule plastique ou couverture imperméable, l'humidité ne pourrait pas s'évacuer.
Ne jamais stocker de bois frais dans une cave, il pourrait au lieu de secher.
Seul le bois déjà bien sec peut être conservé à l'intérieur d'une maison.
1.2.6 Evaluation de l'humidité du bois
Notre méthode pour la détermination de la qualité de votre bois est importante pour la meilleure utilisation de nos poêles et cuisinières.
Rappelons d'abord que :
L'himidité d'un bois de chauffage (pour éviter tous problèmes de condensation, etc.) doit être inférieur à 18 - 20%.
Le bois est juste sec lorsqu'il atteint un état d'équilibre, c'est-à-dire lorsque ne perd plus ni n'absorbe plus l'humidité ambiente... il poids reste constant.
1.2.7 Methode
Prélever quelques bùches endifférents points du tas de bois.
Marquer les bùches pour ne pas les confondre
Peser ces buches et noter leur poids.
Secher les buches artificiellement (par exemple en laissant dans le flux de l'air chaud de convection du poèle ou de la cuisine).
Remetre ces buches à leur position d'origine dans le tas de bois.
Les y laisser 2 jours.
Repeser ces bûches et constater s'il y a une différence de poids.
1.2.8 Conclusions
Si le poids relevé après le séchage est égal à celui marqué en départ cette veut dire que le bois est sec.
Si le poids relevé après le séchage est inférieur à celui marqué en départ Carla peut dire que le bois n'est pas sec (humidité supérieure au 20% ) et ne doit pas encore être utilisé.
1.2.9 Pellet (Granulés)
Le poèle à pellet produit une chaleur saine et améliore la qualité de l'ambience. Il peut brûler sans problèmes des pellets de différentes composition (sapin, pin...)
Son système spécial et breveté de combustion à air primaire à tirage naturel garantit une combustion parfaite. Les émissions de CO sont considérablement réduites, au-dessous des réglementations en vigueur, tout en Maintenant un haut rendement (supérieur à 80%). Les matériaux de haute qualité utilisés pour le réaliser et les détails technique de construction rendent les Rotary surs, fiables, très facies à employer quotientiennent et simples dans l'entretien.
1.3 Responsabilités du constructeur
Le constructeur decline toute responsabilité civile ou pénale, directe ou indirecte, suite à :
- Mauvaise manipulation
In observation des instructions du present manuel
Usage non conforme aux directives de sécurité
Installation non conforme aux normes du pays en viqueur
Installation faite par du personnel non qualifié et non agréé - Modifications ou réparations non autorisées par le constructeur
- Utilisation de pieces de rechange non originales
- Evénements exceptionnels (fortes chutes de tension, foudre...)
1.4 Pièces de rechange
Utiliser exclusivement des pieces de rechange d'origine
Ne pas attendre que les composants soient trop usagers.
Des composants trop usagers peuvent provoquer des dommages à l'appareil ou aux personnes.
1.5 Plaquette d'identification
Mod. SR130
Numero lotto: 0106
2.1 Conseils à l'insextatur
Respecter les informations contenues dans ce manuel.
Verifier que les caractéristiques du conduit de fumées et des prises d'air sont conformes pour ce type d'installation.
Ne pas effectuer de raccordement électrique avec des fils non isolés ou provisoires.
Verifier que la mise à la terre de l'installation électrique est efficace.
2.2 Conseils à l'utilisateur
En fonctionnement, les parois du poèle sont très chaudes, éviter alors de : toucher les tuyaux de fumées
toucher la vitre de la porte – risque de brûlures graves -
sortir le cendrier
proceder àaucun nettoyage en général.
3 INSTALLATION

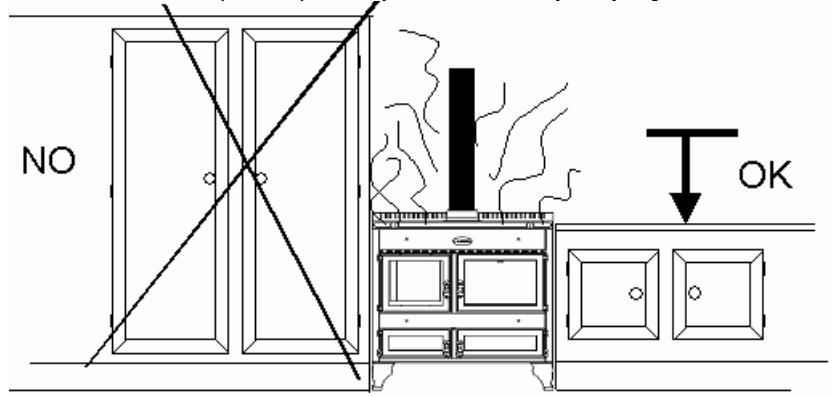

3.1 Ou implanter le poèle
Le positionnement du poèle est un facteur déterminant pour chauffer de façon optimale le volume.
Ne pas explanter le poèle dans la zone "nuit".
L'alimentation électrique doit être reliée à la terre.
Le lieu d'implantation doit posseder une ventilation suffisante.
Nous vous indiquons quelques recommandations et règles générales, sans engager notre responsabilité, compte tenu que chaque installation est spécifique et les normes (DTU) unique à chaque pays.
3.2 Evacuation des fumées du poêle
Le poèle chaud, lesysteme d'évacuation des fumées fonctionne par mise en dépression de la chambre de combustion par le conduit de fumées.
Il est donc très important que le circuit d'évacuation des fumées soit étanche. L'évacuation des fumées doit se faire vers l'extérieur, par un conduit, et ne pas deboucher dans un espace fermé, garage ou sous faitage.
La température de surface des tuyaux de fumées est élevé, il faut donc faire attention.
Respecter les normes en vigueur pour toute traversée de plancher.
3.2.1 Raccordement au conduit de fumées
Le conduit de fumées revet une grande importance dans le bon fonctionnement d'un apparéil de chauffage à combustible solide. Il est primordial que le conduit soit construit dans les règles de l'art et maintainu en bon état pour être efficace.
Le diamètre des tuyaux de liaison et les raccords ne doit jamais être inférieur au diamètre de la buse montée d'origine sur l'appareil.
- Limiter au maximum les coudes et parties horizontales. Si nécessaire, prévoir une pente de 2 à 3 cm par mètre.
- Nombre d'appareils possible par conduit : se référer aux normes du pays. En France : 1 seul apparéil par conduit.
- Les tuyaux de liaison doivent être parfaitement étanches entre eux, et tout particulièrement au raccord au conduit. Nour conseillons les tuyaux A.R.CO.
- Eliminer toute infiltration d'air par d'éventuelles fissures du conduit ou par la trappe de visite.

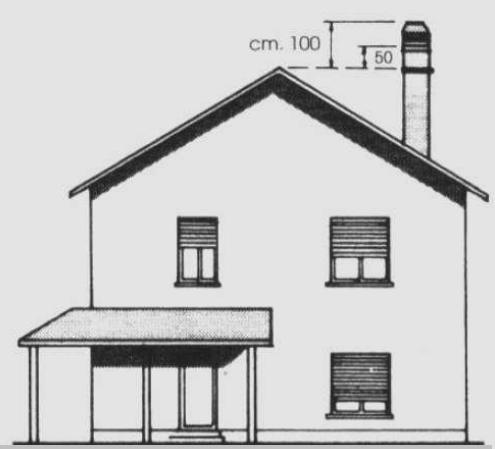

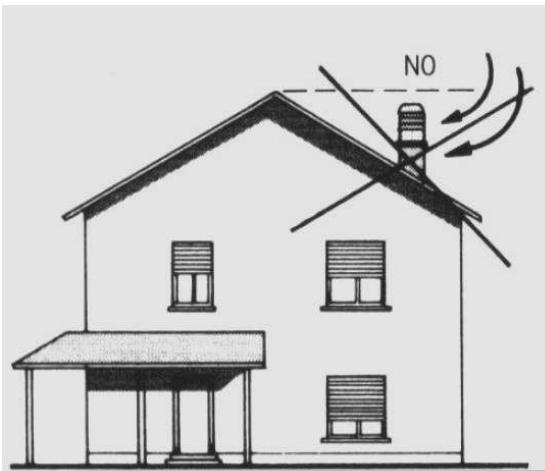

3.2.2 Hauteur
La dépression (tirage) d'un conduit dépend entre autre de sa hauteur. La hauteur minimum d'un conduit ne doit pas être inférieure de cinq metres linéaires en partant de l'entrée des gaz de combustion dans la cheminée et le niveau supérieur du chapeau de la cheminée.
Sous le faitage
Dépassant le faitage

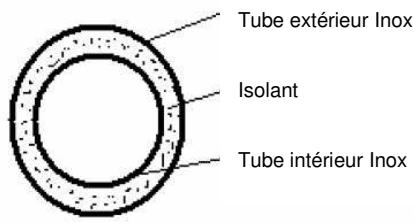

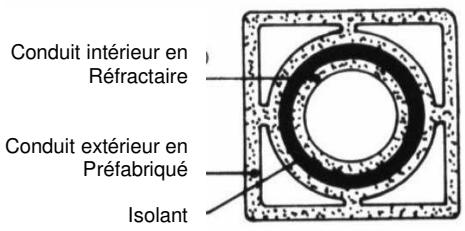

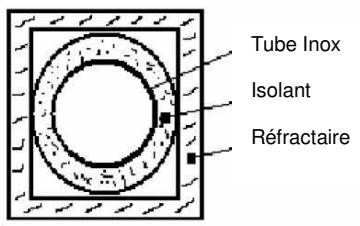

3.2.3 Section du conduit
La section d'un conduit dépend de la hauteur de la cheminée et de la puissance thermique de l'appareil. Pour obtenir les mêilles performances de nos apparèils, nous vous recommendons autant que possible, un conduit de forme circulaire avec des parois internes lisses et de section constante sur toute la longueur.
Pour des conduits préfabriqués, nous vous conseillons la section suivante :
| Hauteur conduit | Section ronde | Section carrée |
| 5 m. linéaire | 20 cm | 20x20 cm |
| 10 m. linéaire | 18 cm | 18x18 cm |
| 15 m. linéaire | 16 cm | 16x16 cm |
3.2.4 Dépression
La dépression (tirage) nécessaire aux poêles et cusinières ARCO est indiquée sur les catalogues des produits. La dépression optimale varie de 0.15 mbar (1.5 mm de colonne d'eau) à 0.2 mbar selon les modèles. Il faut donc la faire contrôle avant l'installation d'un appareil.
Se rappeler que:
Avec des valeurs inférieures le feu sera trop lent avec formation de dépôts carbonés et production excessive de fumées qu'on verra sorting des portes pendant les phases de chargement du bois, d'ou un encrassement très rapide de toute l'installation.
Avec des valeurs supérieures on aura une combustion trop rapide, peu de transmission de chaleur et l'impossibilité d'avoir une bonne durée de feu.
La conduit doit être étanche : toute infiltration d'air pour des fissures ou pour une trappe de visite non étanche réduit considérablement le tirage de la cheminée.

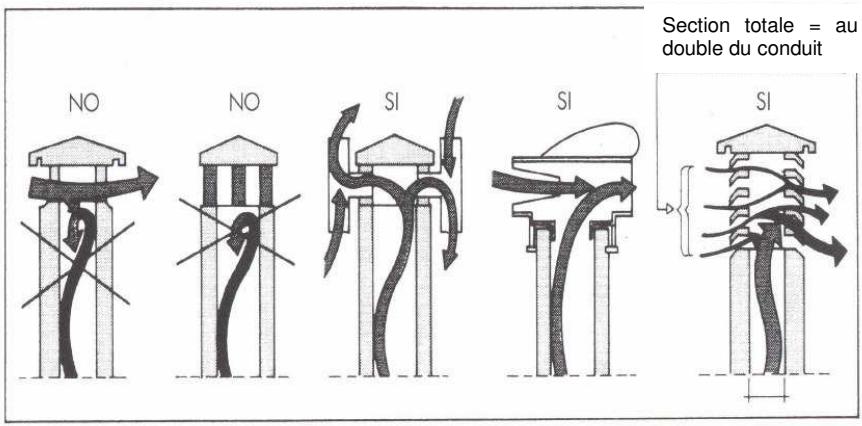

3.2.5 Chapeau de cheminée et généralités
Pour facilitier le tirage le chapeau doit être place en plein vent et par conséquent dépasser du faite du toit d'au moins 50 cm. Ses dimensions varient selon le type de conduit, la section de passage en sortie doit être du double de la section du conduit pour facilititer l'échéppement des fumées.
Nous conseillons un chapeau de type antivent de forme permettant l'effet Venturi, c'est-à-dire l'expulsion des fumées hors du chapeau, même en présence de forts vingt horizontally.
Un chapeau de mauvaise qualité ou en mauvais état peut provoquer des obstructions dans le conduit par le détachment d'éléments refractaires utilisés pour les scellements, dû aux condensats acides qui attaquent les matériaux, provoquant des fissures, des infiltrations d'air et des décollements de plaques de suie.
Pour éviter ces problèmes, il est préférible dinstaller un chapeau de production industrielle parce qu'étudié en privilégiant les critères techniques par rapport à ceux purement esthétiques.
Concernant les matériaux, la paroi interieure du conduit doit être lisse; il doit être réalisé en inox ou avec des matériels réfractaires, résistants aux températures de fumées, à leur agressivité acide et impermeable aux gaz ; la partie extérieure peut être réalisée avec des éléments des préfabriques vibrocompressés à base de ciment formant un double conduit avec lame d'air et isolation en laine de roche épaisseur 3-5 cm pour obtenir une bonne isolation.

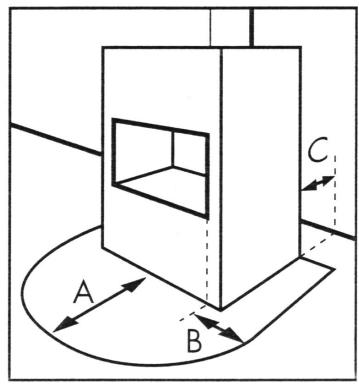

3.3 Distances de sécurité
A = min. 50 cm
B = min. 30 cm
C = 16 cm (distance suffisante pour permettre l'extraction du cendrier de recupération des poussière du distributeur)
3.3.1 Champ de rayonnement de l'appareil
Ne jamais mettre de matériaux inflammables ou thermosensibles à moins de 80 cm de la vitre du poèle.
3.3.2 Aération du local d'installation de l'appareil
Pour obtenir un bon fonctionnement de l'appareil et garantir votre sécurité, il est nécessaire de munie d'une ventilation ajustate le local d'installation pour assurer une entrée suffisante d'air pour une combustion optimale.
Pour l'aération du local employer des bouches de ventilation à registre partiel. Il est toujours conseillé de consulter un professionnel du secteur chauffage/ventilation. Des fenêtres ou des portes trop étanche peuvent limiter la ventilation, et promètement le bon tirage de l'appareil.
L'INSTALLATION DOIT ETRE REALISEE PAR DU PERSONNEL QUALIFIE ET AGREE
3.3.3 Distances de sécurité
- L'appareil de chauffage (poèle, cusinière) devra être implanté dans un lieu où ne puisse pas se produit d'incendie. En concéquence, les murs adjacent, le sol et les objets posés à proximité doivent être incombustibles et aptes à supporter une température d'environ 80^ supérieure à l'ambiance.
- A défaut, il est obligatoire de prévoir une isolation thermique de ces éléments.
- Il est interdir d'accoler à la cusinière des meubles plus hauts que le plan de travail (risque d'incendie ou de détérioration de ceux-ci).
- Il faut laisser un espace de 10/20 cm autour de l'appareil (sauf modèles à parois ventilées) pour garantir un bon refroidissement de l'appareil et une bonne distribution de l'air chaud dans le local.
- Si le sol est en matériaux combustibles (parquet, moquette,...), il doit être protégé par une plaque (tole d'accier, laiton, verre, marbre, pierre) débordant d'au moins 50 cm en façade et d'au moins 30 cm sur les côtés.
Ne jamais mettre de matériaux inflammables ou thermosensibles à moins de 80 cm de la vitre du poèle (voir fig. 4).
3.3.4 Position du poêle
L'appareil sera installé sur un sol pouvant supporter la charge. A défaut, il faudra consulter un architecte pour déterminer les renforcements de dalles éventuelles nécessaires.
3.3.5 Raccordement électrique
Pour les apparèils nécessitant une alimentation électrique, prévoir une alimentation en 230 v. Monophasé, et 50 Hz. Le branchement doit être effectué exclusivement par un personnel spécialisé et breveté, par un cable de section approprié à la puissance totale installée.
La ligne doit être protégée par un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
S'assurer en outre que le réseau électrique dispose d'une mise à la terre efficace.
La Sté J.CORRADI srl décline toute responsabilité civile et pénale dans le cas d'une installation, d'une ventilation ou d'un branchement électrique non conforme aux normes en vigueur, ou en cas d'emploi inapproprié de l'appareil.
4 UTILISATION DU POELE
4.1 Description des parties principales du poèle
- Volet d'arrivée d'air primaire de combustion
- Porteducendrier
- Tiroir cendrier
- Racleur de cendres
- Foyer de combustion
- Manette d'ouverture de l'air secondaire de combustion
- Four de cuisson (SR 130 Rotary)
- Réservoir à combustible
- Entonoir de replissage (SR 130 Rotary)
- Panneau de commande
4.2 Utilisation au bois
4.2.1 Allumage
S'assurer que la grille foyère soit abaissée, ouvrir totalement l'air primaire (1) et pousser la manette d'air secondaire (6) vers la gauche. Pour l'allumage, utiliser un produit d'allumage du commerce, positionné au centre de la grille etmettre quelques brindilles et buchettes de bois bien sèches.Allumer le feu et attendre que tout le bois flambe bien, ce qui favorise le rechauffage du et son tirage (certains jours de basse pression atmophérique, il peut'être utile de laisser entr-ouverte de quelques cm la porte du tiroir cendrier (2) pour favoriser l'allumage).Après quelques minutes, à combustion bien établie, ajouter quelques buches moyennes. Attendre que tout flambe bien pour commencer à fermer le volet d'air primaire (1).Après environ 20/30 minutes, charger avec des buches de bonne dimensionne et recharger toutes les 3-4 heures sur le lit de braises, et réglient l'air secondaire (6). Cette méthode d'emploi permet le meilleur rendement (supérieur à 75% en moyenne) et un longue durée (feu continu) de la combustion.
4.3 Utilisation au pellet (granulé)
4.3.1 Interface使用者
Scheme ci-dessous = console vertical de commande avec la légende des éléments qui la compose
4.3.2 Voyant vert
Levoyant vert s'allume lorsqueltemporisateur pour l'insertion du pellet dans le creuset fonctionne.
4.3.3 Voyant rouge
Levoyant rouge s'allume lorsquel moteur pour l'insertion du pellet dans le creuset fonctionne.
En cas de coupure d'électricité, levoyant rouge clignote. Au retour de celleci, le moteur d'alimentation en pellet reste arrêté ; pour redemarrer le moteur, éteindre le temporisateur en tournant le bouton dans le sens inverse des aiguilles d'une montre jusqu'àu cliç de blocage.
4.3.4 Bouton du temporisateur
Tournier le bouton dans le sens des aiguilles d'une montre pour allumer le moteur d'alimentation du pellet et pour augmenter la capacité thermique. Tournier le bouton dans le sens inverse des aiguilles d'une montre pour réduire la puissance ; pour éteindre le poèle, positionner le bouton sur OFF.
4.4 Allumage
S'assurer que la grille foyère soit relevée, ouvrir complétement le volet d'acciviée d'air primaire de combustion (1) et pousser la manette d'ouverture de l'air secondaire (6) vers la gauche. Insérer dans le creuset du pellet jusqu'à recouvrir entièrement le fond. Pour l'allumage, il est conseilé d'utiliser des produits d'allumage du commerce (gel, sucres) à placer au centre de la grille. Allumer le feu et attendre que le pellet soit bien enflammier, tourner le bouton dans le sens des aiguilles d'une montre pour activer l'alimentation automatique du pellet et augmenter ainsi la combustion et le réchauffage du conduit de fumées pour favoriser son tirage (certains jours de basse pression, il peut être utile de laisser la porte du cendrier (2) entrouverte de quelques centimètres pour favoriser l'amorce de la combustion.
4.4.1 Extinction
Pour eteindre, il suffit de tourner le bouton dans le sens inverse des aiguilles d'une montre jusqu'au clic de blocage.
4.4.2 Chargement du pellet
Le pellet est chargé par le réservoir à combustible (8). Le SR 130 Rotary est pourvu d'une ouverture latérale afin de faciliter le chargement du pellet au moyen d'un entonioir (9); le replissage par cette ouverture limite la capacité du réservoir.
4.5 Utilisation avec des buches densifiées
4.5.1 Preparation
Fig.a
fig.b
Abaisser la grille foyère si on peut une combustion lente et peu vivace (fig. A) et régler l'ouverture de l'air primaire -1cm maximum pour un fonctionnement normal.
Par contre, si on peut une combustion forte, il est préférible de relever la grille (en position pellets), et une fois la combustion établie, fermer totalement l'air primaire (1) et réguler sur l'air secondaire.
4.5.2 Allumage
Ouvrir totalement l'air primaire (1) et pousser vers la gauche le levier (6) d'air secondaire. Pour l'allumage, utiliser un produit d'allumage du commerce, positionné au centre de la grille.
Allumer le feu et attendre que tout le bois flambe bien, ce qui favorise le réchauffage du et son tirage (certains jours de basse pression atmosphérique, il peut être utile de laisser entr-ouverte de quelques cm la porte du tiroir cendrier (2) pour favoriser l'allumage). ÀpRESquelques minutes, à combustion bien établie, ajouter quelques buches moyennes. Attendre que tout flambe bien pour commencer à fermer le volet d'air primaire (1). ÀpRES environ 20/30 minutes, charger avec des buches de bonne dimensionne et recharger toutes les 3-4 heures sur le lit de braises, et régplant l'air secondaire (6). Cette méthode d'emploi permet le meilleur rendement (supérieur à 75% en moyenne) et un longue durée (feu continu) de la combustion.
4.6 Fonctionnement
En réglant le volet d'arrivée d'air primaire de combustion (1) et en le combinant avec l'ouverture de l'air seconde de combustion (6), il est possible d'augmenter ou de diminuer la vitesse de combustion et d'adapter ainsi les différents besoin de chauffage et de cuisson.
NE PAS OUBLIER DE VIDER REGULIEREMENT LE TIROIR CENDRIER.
EVITER ABSOLUMENT LES GRANDES FLAMBEES QUI PROVOQUENT DE GRAVES DOMMAGES ET ANNULENT IMMIEDIATEMENT LA GARANTIE.
PENDANT SON FONCTIONNEMENT, L'APPAREIL EST TRES CHAUD. TENIR LES ENFANTS ELOIGNES.
4.7 Utilisation du four (uniquement sur le modele SR 130)
La température indiquée par le thermomètre posé sur la vitre de la porte peut vous aider dans vos cuissons.
Le passage des fumées autour du corps du four, sur toutes les faces permet d'obtenir une température uniforme à l'intérieur du four. Il est conseillé de ne pas monter la température au-dessus de 250^ car on encourt alors le risque de brûler rapidement les mets à cuisiner. Les tableaux individuels de la page 31 peuvent vous fournir des renseignements utiles pour vos cuissons.
5 NETTOYAGE ET ENTRETIEN
Avant d'effectuer une quelconque opération d'entretien, appliquer les précautions suivantes :
- s'assurer que toutes les parties du poège sont froides
- vérifier qu'il ne subsiste aucune braise dans le foyer
- vérifier que l'interrupteur général est sur la position OFF
- vérifier d'avoir débranché l'alimentation électrique
- terminer l'entretien en vous assurant que tout est comme avant l'intervention

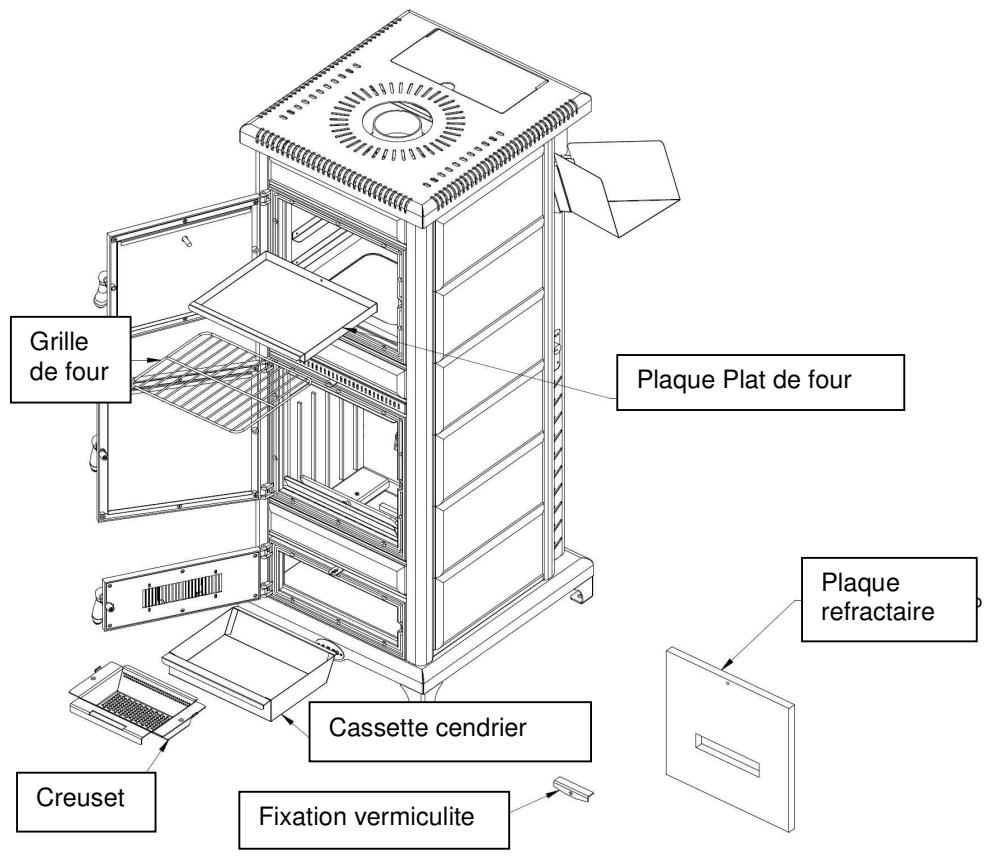

5.1 Nettoyage courant
SR 110 ROTARY
SR 130 ROTARY
- Contrôler le niveau des cendres ou des résidus dans le creuset, s'il y en a plus de 1 cm d'épaisseur, vider le creuset ou, à l'aide du racleur, remuer les cendres pour les faire tomber dans le dendrier.
- Nettoyer régulierrement la vitre du foyer avec un chiffon ou du papier journal et du produit nettoyant pour les vitres.
DURANT L'OPERATION DE NETTOYAGE DU FOYER, ACCORDER LA PLUS GRANDE ATTENTION A LA RESISTANCE D'ALLUMAGE PLACEE DERRIERE LE PANIER.
NE PAS UTILISER D'OBJECTS METALLIQUES, BROSSSES METALLIQUES, ETC.
POUR LE NETTOYAGE UTILISER EXCLUSIVEMENT UNE BROSSE SOUPLE.
5.2 Nettoyage hebdomadaire
Contrôler le tiroir cendrier, s'il est plein le vider en prénant garde qu'il ne reste aucunebraise ardente.
Contrôler l'intérieur du foyer, s'il reste des cendres, nettoyer avec un aspirateur, de préférence de type "bidon aspire-tout" avec des filtres appropriés pour ne pas rejetter de poussière dans l'air.
Vérifier que les trous du creuset ne sont pas obstrués par de la cende, si c'est le cas, les déboucher en y passant un tournevis ou un objet pointu.
Attention: suivant la qualité du pellet utilisé, il peut y avoir plus ou moins de restes de cendres à l'intérieur du creuset et de la chambre de combustion.
5.3 Nettoyage général
Nettoyer soigneusement les tuyaux de fuméest et contrôle l'etat du conduit de fumées.
Contrôler l'etat du creuset, en cas d'usure, commander la piece à votre revendeur.
Contrcler le joint de la porte du foyer, si il est dur et sec, le faire remplacer.
Il est recommandé d'effectuer le nettoyage général des points énumérés ci-dessus minimum une fois par mois.
UNE FOIS PAR AN, AVANT LA SAISON HIVERNALE, LE POELE DOIT ETRE CONTROLE PAR UN TECHNICIEN SPECIALISE.
CET ENTRETIEN ASSURE LE BON FONCTIONNEMENT DE L'APPAREIL
IL EST CONSEILLE D'ETABLIR UN CONTRAT ANNUEL D'ENTRETIEN AVEC SON REVENDEUR/INSTALLATEUR.
6.1 SR 110 ROTARY
- Dévisser les 2 vis de fixation du carter arrêté (8) (voir détaill A) et l'enlever. Faire attention au panneau de commande.
- Dévisser les 4 vis de fixation du carter sortie des fumées (9) (voir détaill F) et l'enlever.
- Dévisser les 4 vis de fixation du couvercle (7) (voir détaill B) et le retarder.
- Retirer les vis de fixation des 4 profilés d'angle (4) (voir détaill E) et les enlever en les levant pour les dégager de l'embase (voir détaill C).
6.1.1 Montage du décor létal
- Desserer légrement les vis de fixation du profilé de blocage des céramiques ou pierres (3) (voir détaill D).
- Insérer le profilé de finition (1) puis dans l'ordre la céramique ou pierre latérale (2) et pour finir un autre profilé de finition (1) comme illustré sur le schéma.
- Resserrer modérément les vis des profilés latéraux de blocage céramique ou pierre (3) (voir détaill D).
6.1.2 Montage du décor frontal
- Enlever 1 vis du profilé porte céramique ou pierre frontales (5) et insérer la céramique ou la pierre.
- Replacer la vis du profilé porte céramique ou pierre frontales (5) et bien la revisser.
- Remetre les profilés d'angle (4) dans les logements de l'embase (voir détaill C) et les fixer sur les parties supérieures avec les vis (voir détaill E).
- Repositionner le couvercle (7) sur le poèle et le fixer avec ses vis (voir détail B).

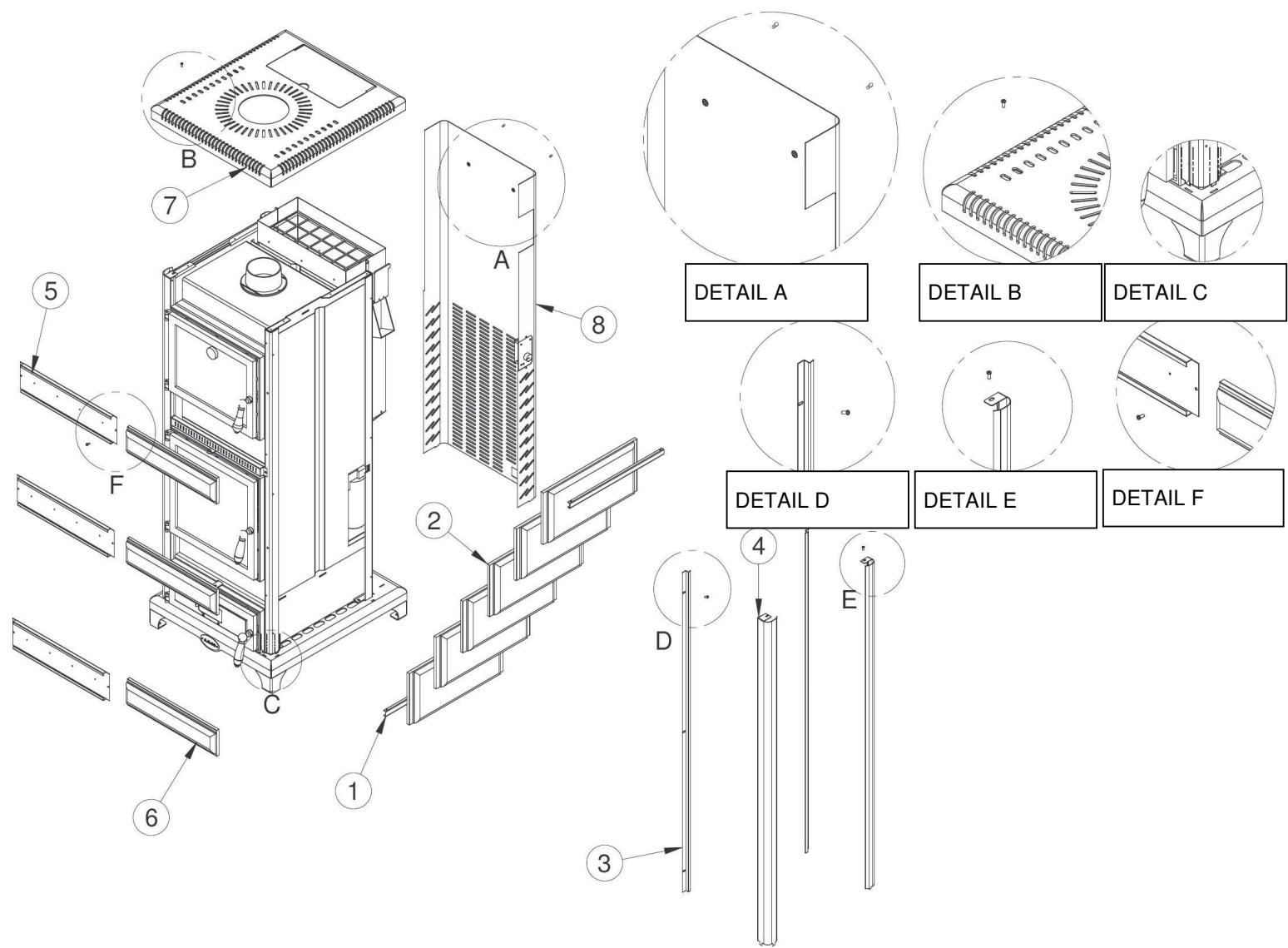

62 SR 130 ROTARY
Ma nuae
A STURA DEL CUORE
CORRECT
- Dévisser les 2 vis de fixation du carter arrêté (8) (voir détaill A) et le retirer. Faire attention au panneau de commande.
- Dévisser les 4 vis de fixation du couvercle (7) (voir détaill B) et le retirer.
- Retirer les vis de fixation des 4 profilés d'angle (4) (voir détaill E) et les levant pour les dégager de l'embase (voir détaill C).
6.2.1 Montage du décor létal
- Desserrer légèrement les vis de fixation du profilé de blocage des céramiques ou pierres (3) (voir détaill D).
- Inséorer le profilé de finition (1) puis dans l'ordre la céramique ou pierre latérale (2) et pour finir un autre profilé de finition (1) comme illustré sur le schéma.
- Resserrer modérément les vis des profilés latéraux de blocage céramique ou pierre (3) (voir détaill D).
6.2.2 Montage du décor frontal
- Enlever 1 vis du profilé porte céramique ou pierre frontales (5) et insérer la céramique ou la pierre.
- Replacer la vis du profilé porte céramique ou pierre frontales (5) et bien la revisser
- Remetre les profilés lateraux (4) dans les logements de l'embase (voir détaill C) et les fixer en partie supérieure avec les vis (voir détaill E).
- Repositionner le couvercle (7) sur le poèle et le fixer avec ses vis (voir détaill B).
7 GARANTIE
Cet apparéil est garanti par A.R.CO pour une durée de 24 mois à compter de la date d'acquisition. Pour rendre la garantie opérationnelle, l'utilisateur doit, au préalable, obligatoirement obtenir et conserver un document fiscal valide sur lequel figure clairément le nom du revendeur, l'identification précise de l'appareil et sa date d'acquisition. Cette documentation doit être représentée au personnel du Service Assistance (SAV) en cas d'intervention. En cas de non presentation, la garantie ne pourrait pas être invoquée. Par garantie s'entend la réparation gratuite ou le remplacement des éléments de l'appareil qui sont défectueux depuis l'acquisition pour cause de vice de fabrication. Par contre, la garantie est caduque dans tous les cas d'utilisation non conforme à l'appareil, en particulier en cas d'utilisation non domestique, et ne couvre pas, dans le cadre d'une utilisation normale, toutes les parties subordonnées à l'usure telles que : le verre, les joints, la peinture, le creuset en acier et le revêtement en céramique. L'emploi de pellet de mauvaise qualité ou de chaque autre matériel pourrait endommager les composants du poèle, entraînant ainsi la fin de la garantie sur ceux-ci ainsi que la fin de la responsabilité du constructeur. La garantie ne peut-être invoquée en cas d'installation ou d'entretien non conformes aux instructions de la notice livrée avec l' apparéil, en cas de néligence au cours de l'utilisation, d'entretien effectué par une personne non abilitée et pour tout ce qui ne se refère pas à un vice de fabrication de l' apparéil et de ses composants. Sont plus spécifiquement exclus de la garantie les interventions et les branchements aux installations d'alimentation électriques et/ou gaz. Ces branchements doivent être réalisés par un personnel qualifié et certifié, comme notification dans les lois en vigueur. Durant la période couverte par la garantie, les réparations seront effectuees à titre gratuite à moins qu'elle ne sortent du cadre de la garantie, comme spécifique ci-dessus. Dans ce cas, les frais seront à la charge de l'utilisateur. Au terme des 12 premiers mois de garantie, celle-ci est reconduite à nouveau pour 12 mois pour tous les composants, à l'exclusion des frais de droit d'appel et de la main-d'oeuvre nécessaire à l'intervention selon les tarifs en possession du personnel technique. L'intervention sera effectuee dans les limites de temps réclamées par les exigences d'organision du SAV. Passés ces 12 mois, tous les frais d'assistance seront à la charge complète du client. Ceci est l'unique garantie pour les produits A.R.CO : personne n'est autorisé à en modifier les termes ou à la changer, de manière verbale ou écrite.
