MODE D'EMPLOI CHORUS SW 800 V FOCAL
User manual / Manuel d'utilisation
Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.
GB
Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus.
Contenu du carton :
- 1 x enceinte
• 1 x manuel utilisateur - 4 x pointe de découpage (714/716/726)
• 4 x contre-écrou (714/716/726) - 4 x embouts de protection pour les pointes (714/716/726)
Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.
Caractéristiques
Tweeter TNV à dôme inversé® en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.
Médium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.
Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.
Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.
Évent profilé : grave puissant sans distorsion.
Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.
Connexions haute fiabilité, couple de serrage élevé.
Pointes de découplage fournies.
Branchements
Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique.
Il est impératif de respecter la polarité des enceintes. Le connecteur marqué " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.
Choix de l'emplacement
Vos enceintes Chorus ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

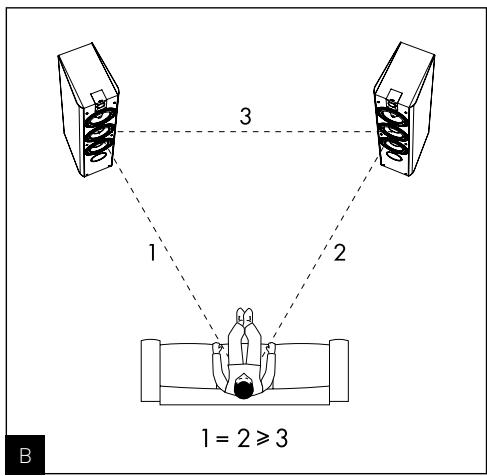

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

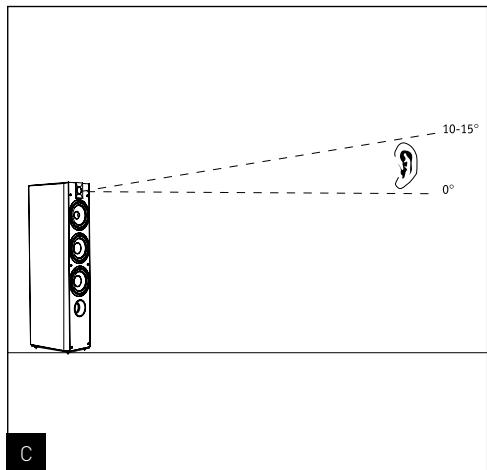

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. C).

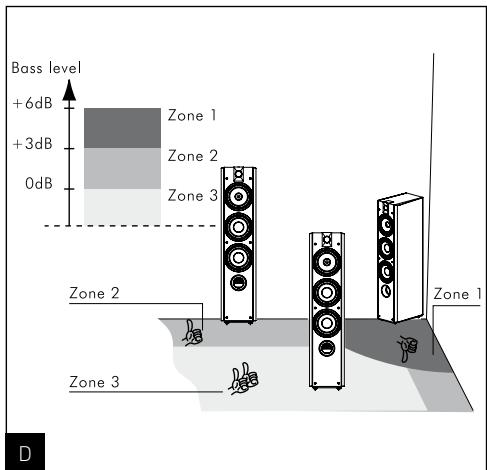

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exciter certaines résonances de la pièce et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. D).
Optimisation
Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

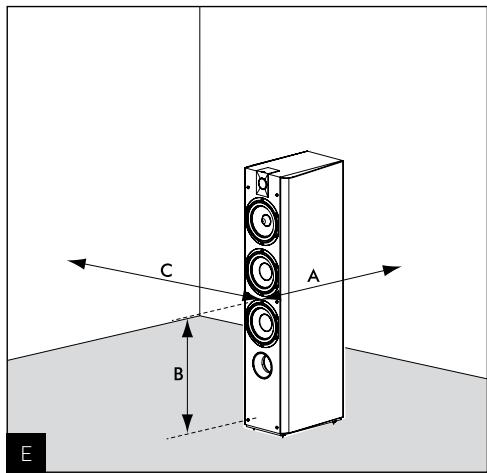

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position idéale de l'enceinte.
- Exemple :
Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur latéral sera idéalement à 72 cm (C = B ^2 /A = 72 cm) (fig. E).
Conseils d'utilisation
Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute
Le son est dur, agressif : l'acoustique de votre pièce est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideau...) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.
Le son est “ plat ”, étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.
D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent " polluer " la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le médium (suppression du " flutter écho " ).

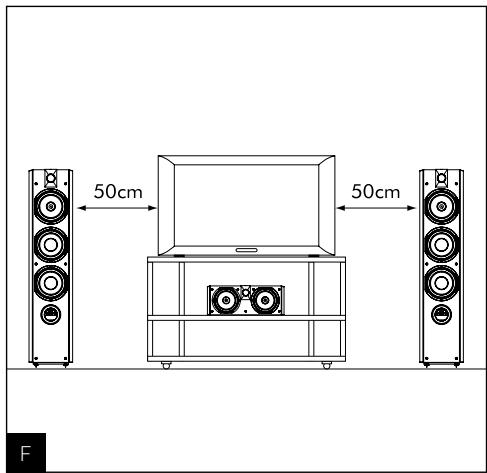

Les enceintes Chorus ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des enceintes Chorus à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus.. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.
Placement de l'enceinte centrale

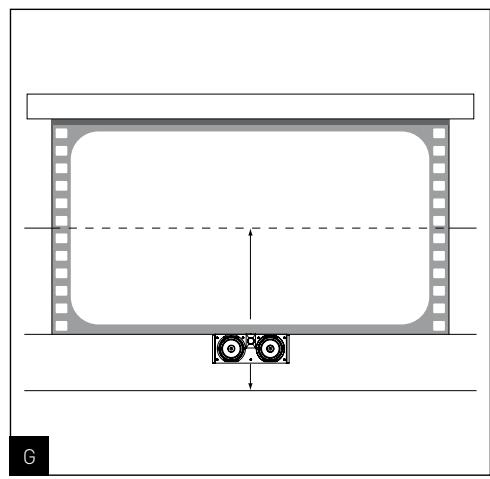

L'enceinte centrale doit être placés à proximité de l'écran pour une restitution réaliste des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).
Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

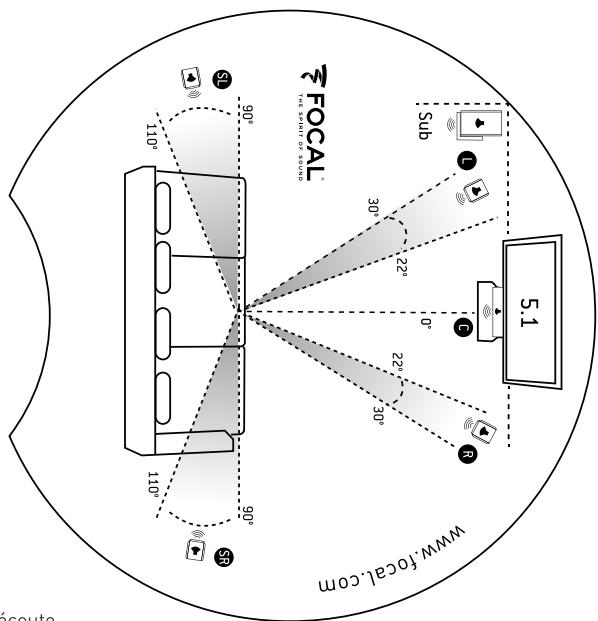

Placement des enceintes surround
La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.
L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'applications de quelques règles de base.
Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée.
Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).
K

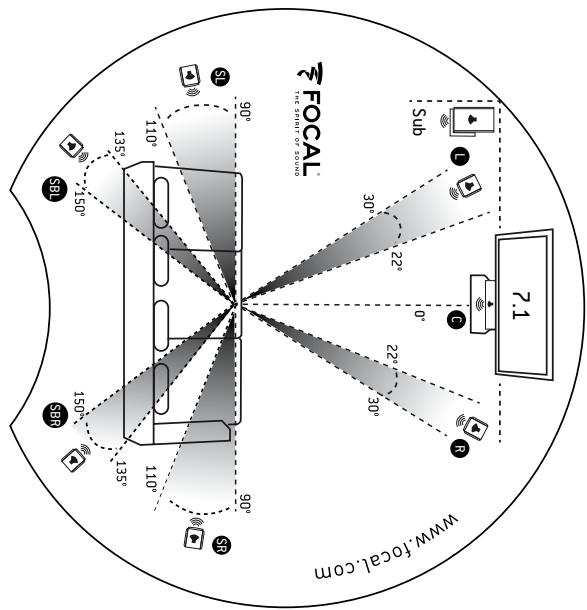

Emplacement des satellites
- Installez-vous à votre place d'écoute
- Positionner l'outil ci-dessous face à votre écran
- Il vous donne le meilleur positionnement pour vos enceintes
Face à l'écran
L
Fixation enceintes bookshelf (705)
Montez l'enceinte comme indiqué (fig. H).
Fixation surround sur support Polyfix (SR 700)
- Positionner le support mural sur la cloison et percez. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①.
- Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué ②.
- Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.
- Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. I, J).
Accessoires
Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découplage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.
Ces pointes permettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.
Précautions d'utilisation
Le tweeter TNV utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.
L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.
La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.
Choix des câbles
Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.
Mise en place embouts de protection sur pointes
| Chorus 705 | Chorus 706 | Chorus 714 | Chorus 716 | |
| Type | Bibliothèque bass reflex 2 voies | Bibliothèque bass reflex 2 voies | Colonne bass reflex 2 voies et demie | Colonne bass reflex 2 voies et demie |
| Haut-parleurs | Grave / médium Polyglass 13 cm | Grave / médium Polyglass 16,5 cm | Grave Polyglass 13 cm | Grave Polyglass 16,5 cm |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | Grave / médium Polyglass 13 cm | Grave / médium Polyglass 16,5 cm | |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | |||
| Réponse en fréquence (±3 dB) | 65 Hz - 28 kHz | 55 Hz - 28 kHz | 52 Hz - 28 kHz | 50 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 89 dB | 90 dB | 91 dB | 91,5 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Impédance minimum | 3 ohms @ 200Hz | 3.6 ohms @ 226Hz | 4.2 ohms @ 160Hz | 4.3 ohms @ 146Hz |
| Puissance ampli recommandée | 25 / 100 W | 25 / 120 W | 30 / 150 W | 40 / 200 W |
| Fréquence de filtrage | 3000Hz | 3000Hz | 300-3000Hz | 300-3000Hz |
| Dimensions (H x L x P) | 315 x 190 x 227 mm | 390 x 220 x 263 mm | 900 x 200 x 268 mm | 950 x 221 x 308 mm |
| Poids (unité) | 5,7 kg | 8,2 kg | 16 kg | 20,5 kg |
| Chorus 726 | Chorus CC 700 | Chorus SR 700 | |
| Type | Colonne bass reflex3 voies | Enceinte centraleblindée 2 voiesclose / bass reflex | Enceinte surroundclose 2 voies |
| Haut-parleurs | 2 x gravePolyglass 16,5 cm | 2 x grave / médiumPolyglass 16,5 cm | Grave / médiumPolyglass 16,5 cm |
| Médium Polyglass16,5 cm | Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | |
| Tweeter TNVà dôme inversé 25 mm | |||
| Réponse en fréquence(±3 dB) | 48 Hz - 28 kHz | 61 Hz - 28 kHz | 75 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 91,5 dB | 91 dB | 90 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms |
| Impédance minimum | 2.9 ohms @ 118Hz | 5.2 ohms @ 160Hz | 3.7 ohms @ 260Hz |
| Puissance amplirecommandée | 40 / 250 W | 25 / 200 W | 25 / 100 W |
| Fréquence de filtrage | 300-3000Hz | 3000Hz | 3000Hz |
| Dimensions (H x L x P) | 990 x 222 x 343 mm | 185 x 491 x 195 mm | 295 x 398 x 149 mm |
| Poids (unité) | 23,5 kg | 7,5 kg | 4,7 kg |
