MODE D'EMPLOI CHORUS CC 800 FOCAL
Nous vous remercions d'avoir choisi les enceintes Chorus V et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinema. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.
Période de rodage
Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.
Contenu du carton :
- 1 enceinte
- 1 manuel utilisateur
- 1 tissu microfibre (800 V)
- 1 coudes pour pointes (816, 826, 836 V)
- 1 socle en alliage (816, 826, 836 V) 4 vis + cdef démontage (816, 826, 836 V)
Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.
Caracteristiques
Tweeter TNV à dôme inversé® en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.
Méridium et woofer à cône Polyglass®: membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions. Filtre à phase optimisée OPC®: optimisation de la phase pour une image sonore précise, stable et naturelle.
Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.
Système powerflow (800 v):
couplage avec la pièce améliorée, grave plus puissant.
Évent profile : grave puissant sans distorsion.
Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.
Connexions haute fiabilité, couple de serrage élevé.
Pointes de décrochage fournies.
Branchements
Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opércules en plastique.

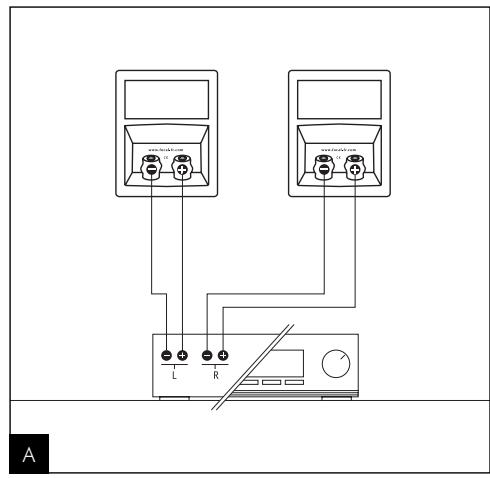

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.
Perturbations magnétiques
À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique puissant pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées (fig. B).
Choix de l'emplacement
Vos enceintes Chorus V ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

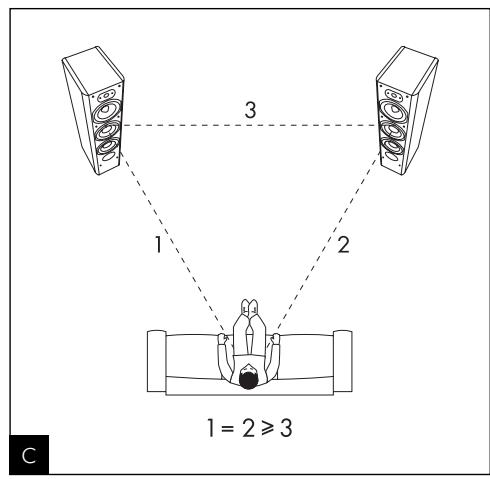

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour couvrir le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

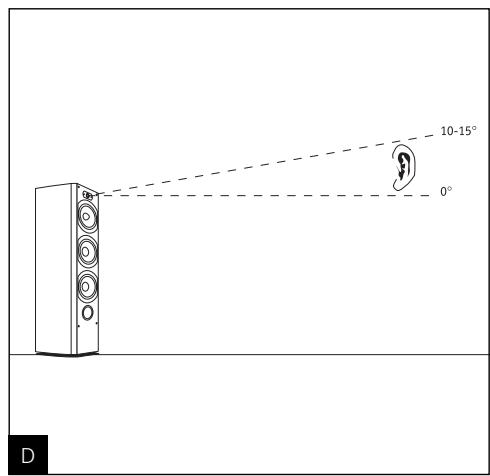

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. D).

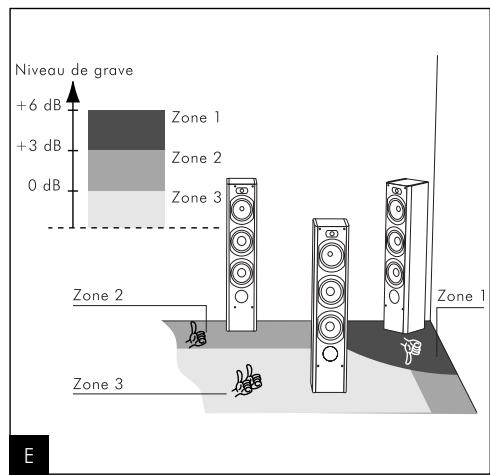

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exciter certaines résonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. E).
Optimisation

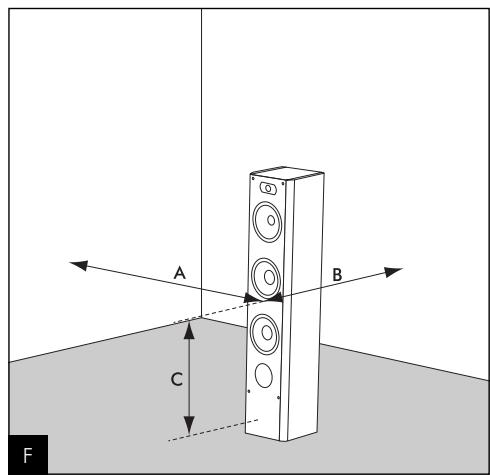

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :
Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B^2 = AC définit la position idéale de l'enceinte.
Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur latéral sera idéalement à 72 cm (C = B²/A = 72 cm) (fig. F).
Conseils d'utilisation
Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute.
Le son est dur, agressif : l'acoustique de votre local est probablement trop réverberante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.
Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et refléchissants de votre intérieur.
D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions parasites ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourrait être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences, notamment dans le médium (suppression du "flutter écho").
Choix des enceintes
Les enceintes Chorus V ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possèdez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.
Placement de l'enceinte centrale

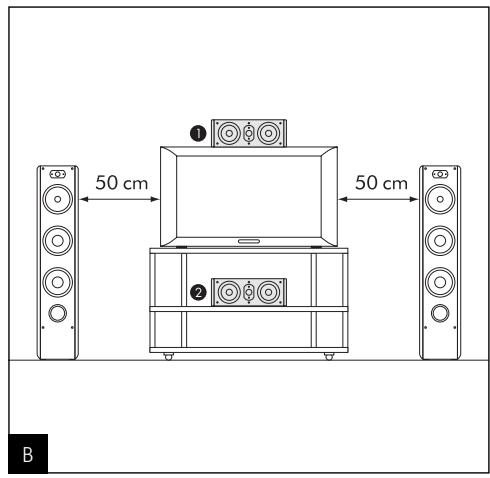

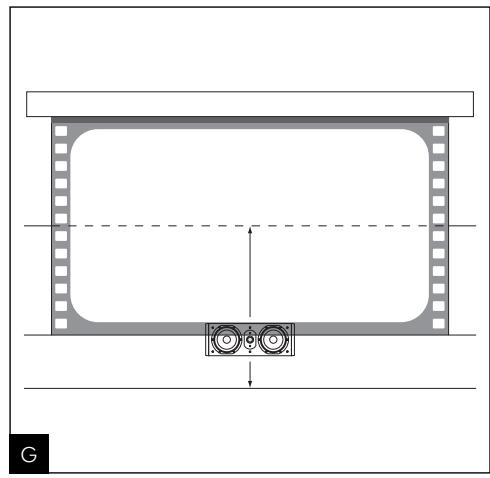

Les enceintes centrales doivent être placées à proximité de l'écran pour une restitution réaliste des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.
Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourrait alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

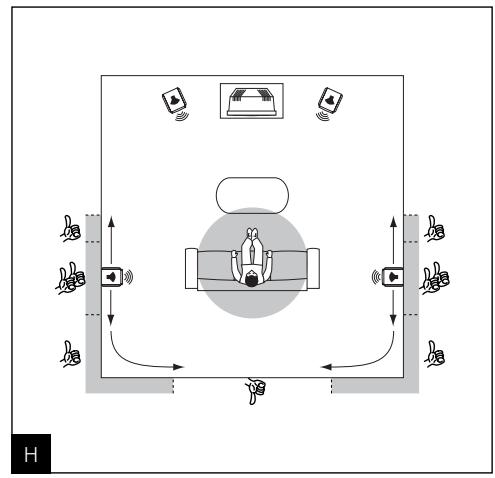

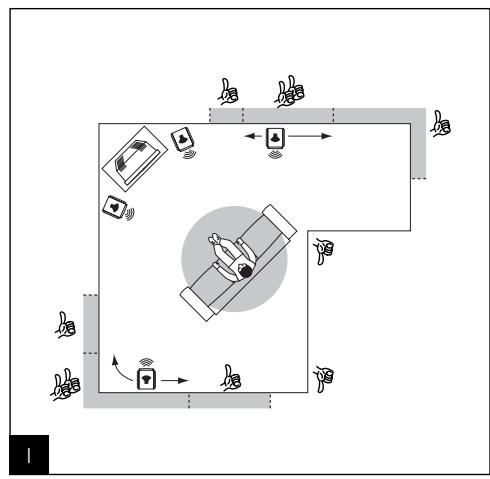

Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.
Évitez de placer les enceintes surround trop en retrait de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour des effets sonores plus enveloppants (fig. H, I).
Fixation des enceintes bookshelf (705 V, 706 V, 806 V)

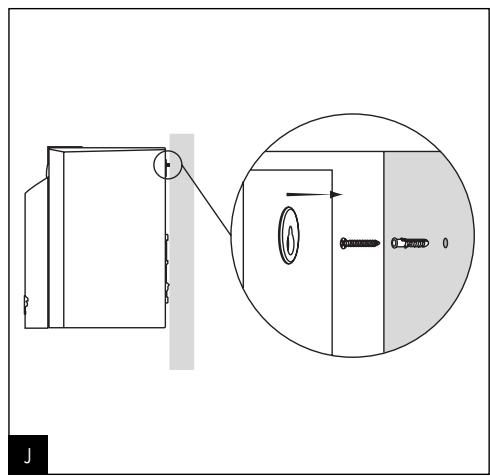

Montez l'enceinte comme indiqué (fig. J).
Fixation surround sur support polyfix (SR 700/800 V)

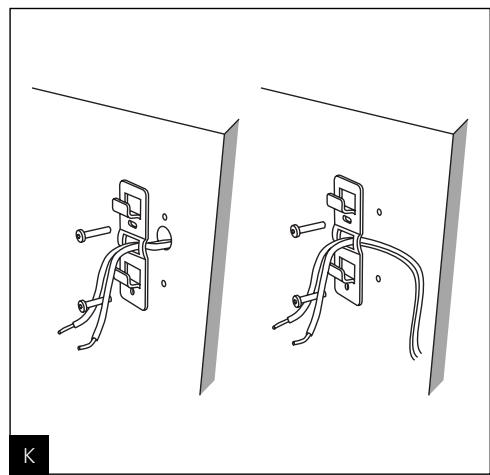

- Positionner le support mural sur la cloison et percez. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
- Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué.
- Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
- Clippez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).
Accessoires
Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découvrage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.
Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminée, les bloquer avec le contre-écrou.

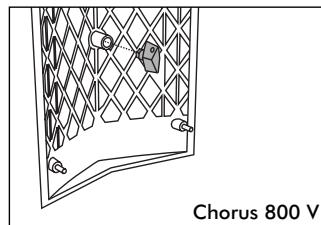

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. Après utilisation, cette clé sera rangée derrière la grille de protection des haut-parleurs.
Fixation du socle (816, 826, 836 v)
Vissez les 4 vis de fixation avec la clef fournie comme indiqué.
Précautions d'utilisation
Le tweeter TNV utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins, nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.
L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excès de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.
La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pour permettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de notre budget.
Choix des câbles
Choisisse des cables de qualite de section appropriee a la longueur : YOUR revendeur saura vous conseiller.
Mise en place d'embouts de protection sur pointes
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédie à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple).
En dehors de la France, le matériel FOCAL est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel FOCAL-JMLAB de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Chorus 705 V | Chorus 706 V806 V | Chorus 807 V | Chorus 714 V | Chorus 716 V816 V | |
| Type | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Colonne bass reflex2 voies et demie | Colonne bass reflex2 voies et demie |
| Haut-parleurs | Grave / médiumPolyglass 13 cm | Grave / médiumPolyglass 16,5 cm | Grave / médiumPolyglass 18 cm | Grave Polyglass 13 cm | Grave Polyglass16,5 cm |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Grave / médiumPolyglass 13 cm | Grave / médiumPolyglass 16,5 cm | |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | ||||
| Réponse en fréquence(±3 dB) | 65 Hz - 28 kHz | 55 Hz - 28 kHz | 50 Hz - 28 kHz | 52 Hz - 28 kHz | 50 Hz - 28 kHz47 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 89 dB | 90 dB | 92 dB | 91 dB | 91,5 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 100 / 65 W | 120 / 80 W | 160 / 110 W | 130 / 90 W | 200 / 130 W |
| Dimensions (H x L x P) | 315 x 192 x 248 mm | 390 x 222 x 293 mm390 x 222 x 293 mm | 448 x 237 x 333 mm | 900 x 201 x 295 mm | 950 x 222 x 340 mm998 x 282 x 375 mm |
| Poids (unité) | 5,7 kg | 8,2 kg8,2 kg | 10,1 kg | 16 kg | 20,5 kg22,5 kg |
| Chorus 726 V 826 V | Chorus 836 V | Chorus CC 700 V CC 800 V | Chorus SR 700 V | Chorus SR 800 V | |
| Type | Colonne bass reflex 3 voies | Colonne bass reflex 3 voies | Enceinte centrale blindée 2 voies close / bass reflex | Enceinte surround close 2 voies | Enceinte surround close bipolaire 2 voies |
| Haut-parleurs | 2 x graves Polyglass 16,5 cm | 3 x graves Polyglass 16,5 cm | 2 x graves / Médium Polyglass 16,5 cm | Grave / Médium Polyglass 16,5 cm | 2 x graves / Médium Polyglass 13 cm |
| Médium Polyglass 16,5 cm | Médium Polyglass 16,5 cm | Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | 2 x tweeters TNV à dôme inversé 25 mm | |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | ||||
| Réponse en fréquence (±3 dB) | 48 Hz - 28 kHz 45 Hz - 28 kHz | 40 Hz - 28 kHz | 61 Hz - 28 kHz 57 Hz - 28 kHz | 75 Hz - 28 kHz | 75 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 91,5 dB | 92 dB | 91 dB | 90 dB | 90 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 220 / 150 W | 250 / 180 W | 150 / 100 W | 100 / 65 W | 120 / 80 W |
| Dimensions (H x L x P) | 990 x 222 x 375 mm 1038 x 282 x 375 mm | 1148 x 282 x 375 mm | 185 x 493 x 229 mm 189 x 493 x 294 mm | 295 x 398 x 149 mm | 290 x 400 x 175 mm |
| Poids (unité) | 23,5 kg 25,8 kg | 30 kg | 7,5 kg 11 kg | 4,7 kg | 5,6 kg |
