CHORUS 807V - Enceintes acoustiques FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique bibliothèque, bass-reflex 2 voies
Marque	FOCAL
Modèle	CHORUS 807V
Dimensions (H x L x P)	448 x 237 x 333 mm
Poids unitaire	10,1 kg
Réponse en fréquence (±3 dB)	50 Hz – 28 kHz
Sensibilité (2,83 V / 1 m)	92 dB
Impédance nominale	8 ohms
Puissance admissible max / nominale	160 W / 110 W
Haut-parleur grave/médium	Polyglass 18 cm
Tweeter	TNV à dôme inversé 25 mm (alliage aluminium/magnésium)
Technologies	Polyglass, TNV, filtre OPC®
Connectique	Bornes multibrins (câble dénudé jusqu'à 4 mm, fourche, banane obstruée)
Rodage conseillé	Environ 20 heures de fonctionnement
Placement recommandé	Symétrique par rapport à l'auditeur, tweeter à hauteur d'oreille
Entretien	Dépoussiérage avec chiffon sec ; taches : chiffon humide. Pas de solvants ni abrasifs.
Précautions	Éloigner toute source de chaleur ; laisser les grilles de protection ; ne pas exposer à l'humidité excessive.
Garantie (France)	10 ans, non transmissible, à partir de la date d'achat
Accessoires fournis	Notice, chiffon microfibre, pointes de découplage
Utilisation	Hi-Fi stéréo ou home cinéma (avant)

FOIRE AUX QUESTIONS - CHORUS 807V FOCAL

Quelle est la puissance d'amplification recommandée pour les Chorus 807V ?

La puissance nominale est de 110 W et la puissance max de 160 W. Il est conseillé d'utiliser un amplificateur dont la puissance est comprise entre 30 et 160 W par canal, pour éviter la saturation qui pourrait endommager le tweeter.

Comment effectuer le rodage des enceintes ?

Le rodage permet aux haut-parleurs d'atteindre leurs performances optimales. Faites fonctionner les enceintes environ 20 heures à volume modéré, avec une musique variée. Les caractéristiques se stabiliseront après quelques semaines.

Quelle est la meilleure position d'écoute pour ces enceintes ?

Placez les enceintes symétriquement par rapport à la zone d'écoute, de manière à former un triangle équilatéral. Le tweeter doit être idéalement à hauteur d'oreille. Évitez les angles et les murs pour ne pas exacerber les graves.

Puis-je utiliser ces enceintes comme enceintes surround ?

Les Chorus 807V sont conçues pour les canaux avant (ou principaux) en stéréo ou home cinéma. Pour les canaux surround, il est préférable d'utiliser des modèles dédiés de la même gamme, comme les Chorus SR 700V ou 800V, pour une homogénéité des timbres.

Comment connecter les câbles aux bornes ?

Dénudez le câble sur environ 1 cm et insérez-le dans la borne après avoir dévissé le capuchon. Serrez fermement. Respectez la polarité : le connecteur « + » sur la sortie positive de l'amplificateur, le « - » sur la négative. Les bornes bananes sont obstruées pour respecter les normes.

Que faire si le son semble agressif ou dur ?

Cela peut être dû à une acoustique trop réverbérante. Ajoutez des matériaux absorbants (tapis, rideaux, canapés) pour atténuer les réflexions. Éloignez également les enceintes des murs ou orientez-les légèrement.

Comment nettoyer les enceintes sans les abîmer ?

Utilisez un chiffon sec et doux pour dépoussiérer. Pour les taches, un chiffon légèrement humide (eau claire) suffit. N'utilisez jamais de solvants, alcools, détergents ou produits abrasifs. Évitez de toucher le dôme du tweeter.

La garantie est-elle valable en cas de revente ?

Non, la garantie de 10 ans en France est nominative et non transmissible. Elle s'applique à l'acheteur initial et nécessite le retour de la carte de garantie dans les 10 jours suivant l'achat.

Puis-je placer les enceintes près d'un téléviseur ?

Il est déconseillé de placer les enceintes avant à moins de 50 cm d'un téléviseur, car leur champ magnétique peut déformer les couleurs et l'image. Les enceintes centrales de la gamme sont blindées, mais pas les 807V.

Quels câbles utiliser pour les Chorus 807V ?

Choisissez des câbles de qualité avec une section adaptée à la distance. Pour des longueurs jusqu'à 3 m, une section de 2,5 mm² suffit. Au-delà, optez pour 4 mm². Votre revendeur pourra vous conseiller.

MODE D'EMPLOI CHORUS 807V FOCAL

Nous vous remercions d'avoir choisi les enceintes Chorus V et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Contenu du carton :

• 1 enceinte
  • 1 manuel utilisateur
  • 1 tissu microfibre (800 V)
  • 1 clef pour pointes (816, 826, 836 V)
  • 1 socle en aliage (816, 826, 836 V)
  • 4 vis + clef de montage (816, 826, 836 V)

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Tweeter TNV à dôme inversé® en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.

Médium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Système Powerflow (800 V) :

couplage avec la pièce amélioré, grave plus puissant.

Évent profilé : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de découplage fournies.

CE

www.molar.com www.molar.com L R A

50 cm 50 cm B

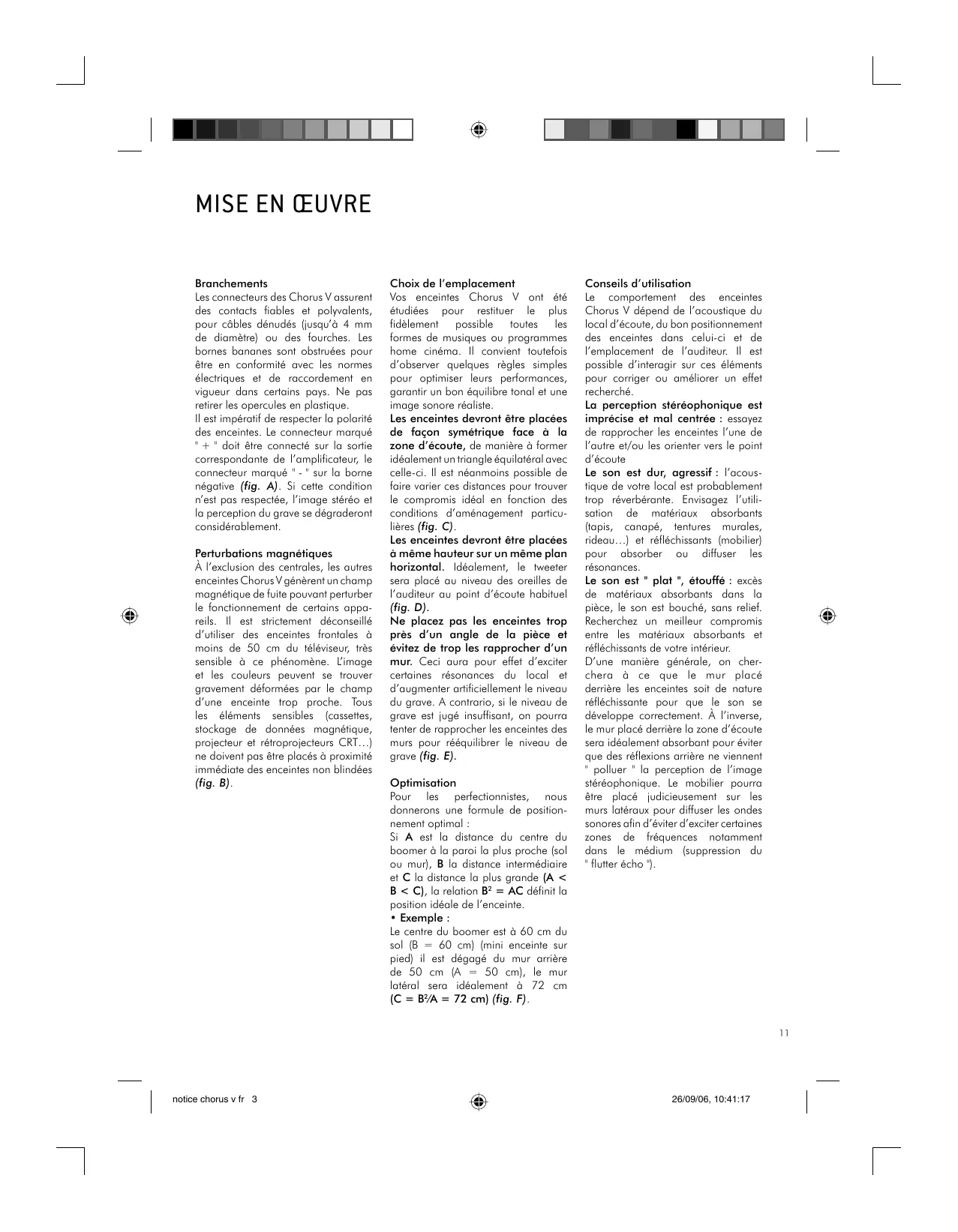

Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique.

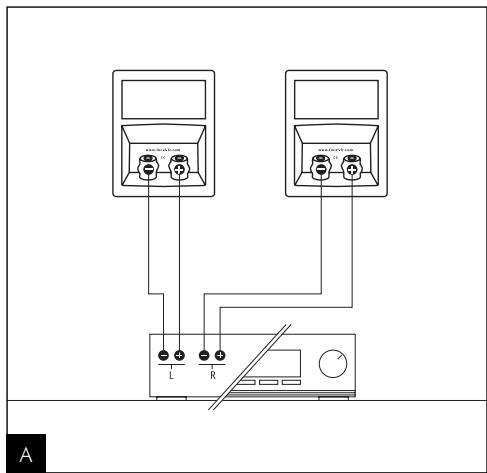

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.

Perturbations magnétiques

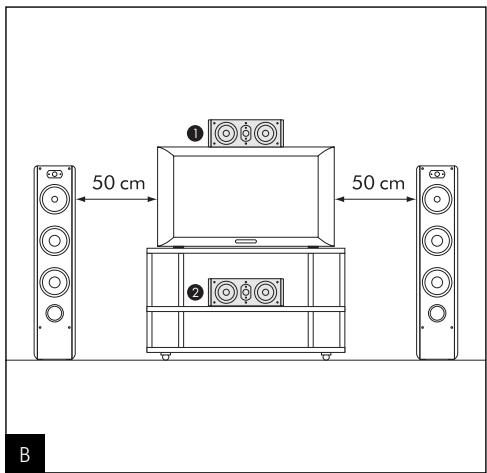

À l'exclusion des centrales, les autres enceintes Chorus V génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées (fig. B).

Choix de l'emplacement

Vos enceintes Chorus V ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

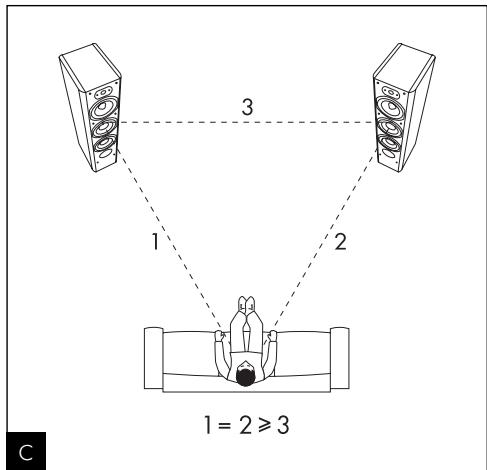

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. D).

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exciter certaines résonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. E).

Optimisation

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B^2 = AC définit la position idéale de l'enceinte.

- Exemple :

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrière de 50 cm (A = 50 cm), le mur latéral sera idéalement à 72 cm (C = B²/A = 72 cm) (fig. F).

Conseils d'utilisation

Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif : l'acoustique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideau...) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est " plat ", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.

D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent " polluer " la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le médium (suppression du " flutter écho " ).

Les enceintes Chorus V ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.

Placement de l'enceinte centrale

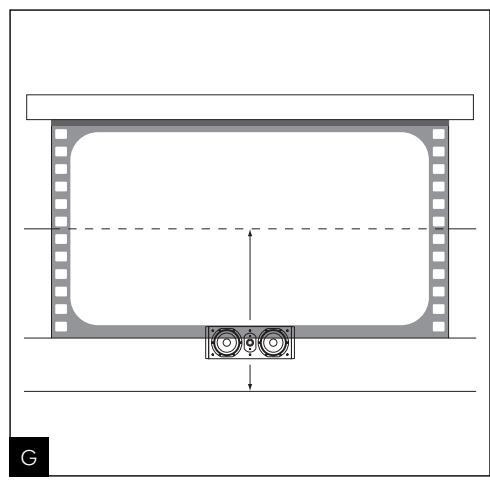

Les enceintes centrales doivent être placées à proximité de l'écran pour une restitution réaliste des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'applications de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. H, I).

Fixation enceintes bookshelf (705 V, 706 V, 806 V)

Montez l'enceinte comme indiqué (fig. J).

Fixation surround sur support Polyfix (SR 700/800 V)

• Positionner le support mural sur la cloison et percez. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
• Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué.
• Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).

Accessoires

Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découplage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Ces pointes permettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.

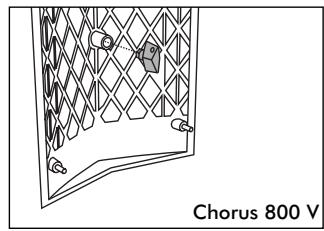

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. Après utilisation cette clé sera rangée derrière la grille de protection des haut-parleurs.

Chorus 700 V

Chorus 800 V

Chorus 800 V

Fixation du socle (816, 826, 836 V)

Vissez les 4 vis de fixation avec la clef fournie comme indiqué.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.

L'entretien des enceintes Chorus V se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place embouts de protection sur pointes

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

CARACTÉRISTIQUES

	Chorus 705 V	Chorus 706 V806 V	Chorus 807 V	Chorus 714 V	Chorus 716 V816 V
Type	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Colonne bass reflex 2 voies et demie	Colonne bass reflex 2 voies et demie
Haut-parleurs	Grave / médium Polyglass 13 cm	Grave / médium Polyglass 16,5 cm	Grave / médium Polyglass 18 cm	Grave Polyglass 13 cm	Grave Polyglass 16,5 cm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Grave / médium Polyglass 13 cm	Grave / médium Polyglass 16,5 cm
				Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	50 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz47 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	92 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puissance max./nom.	100 / 65 W	120 / 80 W	160 / 110 W	130 / 90 W	200 / 130 W
Dimensions (H x L x P)	315 x 192 x 248 mm	390 x 222 x 293 mm390 x 222 x 293 mm	448 x 237 x 333 mm	900 x 201 x 295 mm	950 x 222 x 340 mm998 x 282 x 375 mm
Poids (unité)	5,7 kg	8,2 kg8,2 kg	10,1 kg	16 kg	20,5 kg22,5 kg

	Chorus 726 V826 V	Chorus 836 V	Chorus CC 700 VCC 800 V	Chorus SR 700 V	Chorus SR 800 V
Type	Colonne bass reflex3 voies	Colonne bass reflex3 voies	Enceinte centraleblindée 2 voiesclose / bass reflex	Enceinte surroundclose 2 voies	Enceinte surroundclose bipolaire2 voies
Haut-parleurs	2 x gravesPolyglass 16,5 cm	3 x gravesPolyglass 16,5 cm	2 x graves / médiumsPolyglass 16,5 cm	Grave / médiumPolyglass 16,5 cm	2 x graves / médiumsPolyglass 13 cm
	Médium Polyglass16,5 cm	Médium Polyglass16,5 cm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm	2 x tweeters TNV àdôme inversé 25 mm
	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
Réponse en fréquence(±3 dB)	48 Hz - 28 kHz45 Hz - 28 kHz	40 Hz - 28 kHz	61 Hz - 28 kHz57 Hz - 28 kHz	75 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	92 dB	91 dB	90 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puissance max./nom.	220 / 150 W	250 / 180 W	150 / 100 W	100 / 65 W	120 / 80 W
Dimensions (H x L x P)	990 x 222 x 375 mm1038 x 282 x 375 mm	1148 x 282 x 375 mm	185 x 493 x 229 mm189 x 493 x 294 mm	295 x 398 x 149 mm	290 x 400 x 175 mm
Poids (unité)	23,5 kg25,8 kg	30 kg	7,5 kg11 kg	4,7 kg	5,6 kg
