Intitulé	Valeur / Description
Type de produit	Enceinte acoustique colonne
Caractéristiques techniques principales	2 voies, haut-parleur de grave de 165 mm, haut-parleur d'aigu de 25 mm
Alimentation électrique	Pas d'alimentation électrique nécessaire (enceinte passive)
Dimensions approximatives	Hauteur : 1000 mm, Largeur : 250 mm, Profondeur : 320 mm
Poids	Environ 12 kg par enceinte
Compatibilités	Compatible avec la plupart des amplificateurs audio
Type de batterie	Non applicable (enceinte passive)
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 100 W, puissance maximale : 200 W
Fonctions principales	Restitution sonore de haute qualité, design élégant
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour les haut-parleurs et filtres
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance maximale recommandée
Informations générales utiles	Idéale pour une utilisation domestique ou en studio, sonorité équilibrée

FOIRE AUX QUESTIONS - CHORUS 714 FOCAL

Quels sont les branchements disponibles sur le Focal Chorus 714 ?

Le Focal Chorus 714 dispose de bornes à vis pour les câbles de haut-parleurs, compatibles avec les câbles de 2,5 mm² à 4 mm².

Comment nettoyer mes enceintes Focal Chorus 714 ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Mon Focal Chorus 714 émet des bruits étranges. Que faire ?

Vérifiez d'abord les connexions des câbles. Assurez-vous qu'ils sont bien branchés. Si le problème persiste, testez les enceintes avec un autre amplificateur pour identifier la source du bruit.

Quelle est la puissance recommandée pour le Focal Chorus 714 ?

La puissance recommandée pour le Focal Chorus 714 est de 25 à 150 watts par canal. Assurez-vous d'utiliser un amplificateur compatible pour de meilleures performances.

Comment positionner mes enceintes Focal Chorus 714 pour un son optimal ?

Placez les enceintes à au moins 30 cm des murs pour éviter les résonances. Elles devraient être orientées vers la zone d'écoute et idéalement formées en triangle avec votre position d'écoute.

Les Focal Chorus 714 sont-elles adaptées pour un usage en Home Cinema ?

Oui, les Focal Chorus 714 peuvent être utilisées dans un système Home Cinema pour des performances audio de haute qualité. Assurez-vous de les associer à un bon amplificateur et à d'autres enceintes compatibles.

Quelle est la fréquence de réponse des Focal Chorus 714 ?

La fréquence de réponse des Focal Chorus 714 est de 55 Hz à 22 kHz, ce qui permet une reproduction sonore large et détaillée.

Y a-t-il une garantie pour les enceintes Focal Chorus 714 ?

Oui, les enceintes Focal Chorus 714 sont généralement couvertes par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès de votre revendeur.

Comment optimiser le son des Focal Chorus 714 dans une pièce ?

Utilisez des tapis, des rideaux et d'autres matériaux absorbants pour réduire les réflexions sonores. Évitez les surfaces dures qui peuvent créer des échos.

Quels accessoires sont recommandés pour les Focal Chorus 714 ?

Pour améliorer l'expérience d'écoute, envisagez d'utiliser des supports d'enceintes, des câbles de qualité supérieure et des isolateurs pour minimiser les vibrations.

MODE D'EMPLOI CHORUS 714 FOCAL

User manual / Manuel d'utilisation

English page 5
Français page 14

F

Nous you remercions d'avoir choisi les enceintes Focal et de partager avec nos notre philosophie "the Spirit of Sound". Ces enceintes de haute techniciete integrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidetite et le home cinema. Afin d'exploiter toutes leurs performances, nos you conseillons de dire les instructions de ce livre pue de le conserver avec precaution pour vous y referrer ulterieurement.

GB

Focal 3.1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrait profiter intégralement des performances de vos enceintes Chorus.

Contenu du carton :

• 1 x enceinte
• 1 x manuel utiliseur
• 4 x pointe de découvert (714/716/726)
• 4x contre-écrou [714/716/726]
• 4 x embouts de protection pour les pointes (714/716/726)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage alu-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non parallètes : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.

Connexions haute fiabilité, couple de serrage elevé.

Pointes de découplage fournies.

Branchements

Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en viqueur dans certains pays. Ne pas retarder les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.

Choix de l'emplacement

Vos enceintes Chorus ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

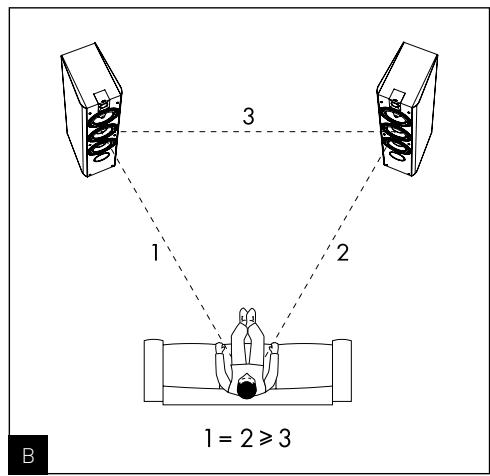

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

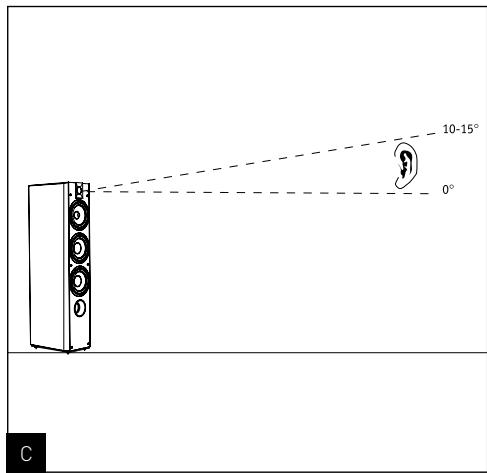

Les enceintes devront etre placées a même hauteur sur un meme plan horizontal. Idealement, le tweeter sera placed au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig.C).

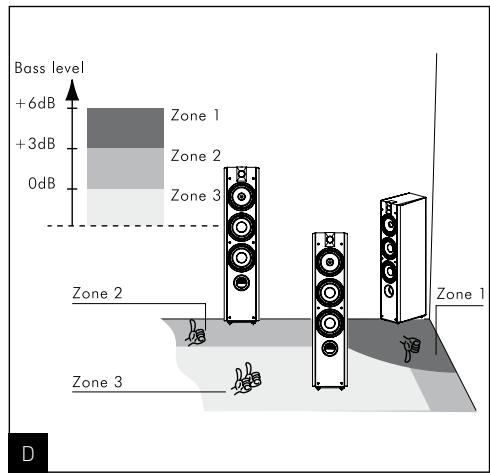

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exiter certaines resonances de la piece et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour réequilibrer le niveau de grave (fig. D).

Optimisation

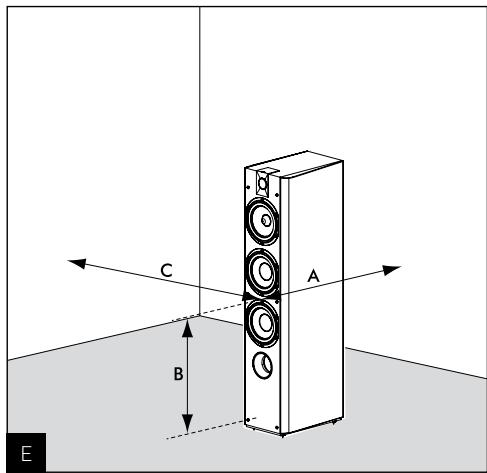

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position ideale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^3 /A = 72cm) (fig. E).

Conseils d'utilisation

Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif : l'acoustique de votre piece est probablement trop réverbérante. Envisagez l'utilisation de matérielux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excess de matériel aux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matérielux absorbants et refléchissants de votre interieur.

D'une maniere générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'excoute sera idéalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéreophonique. Le mobilier pourra être place judicieusement sur les murs lateraux pour diffuser les ondes sonores afin d'évier d'excrir certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

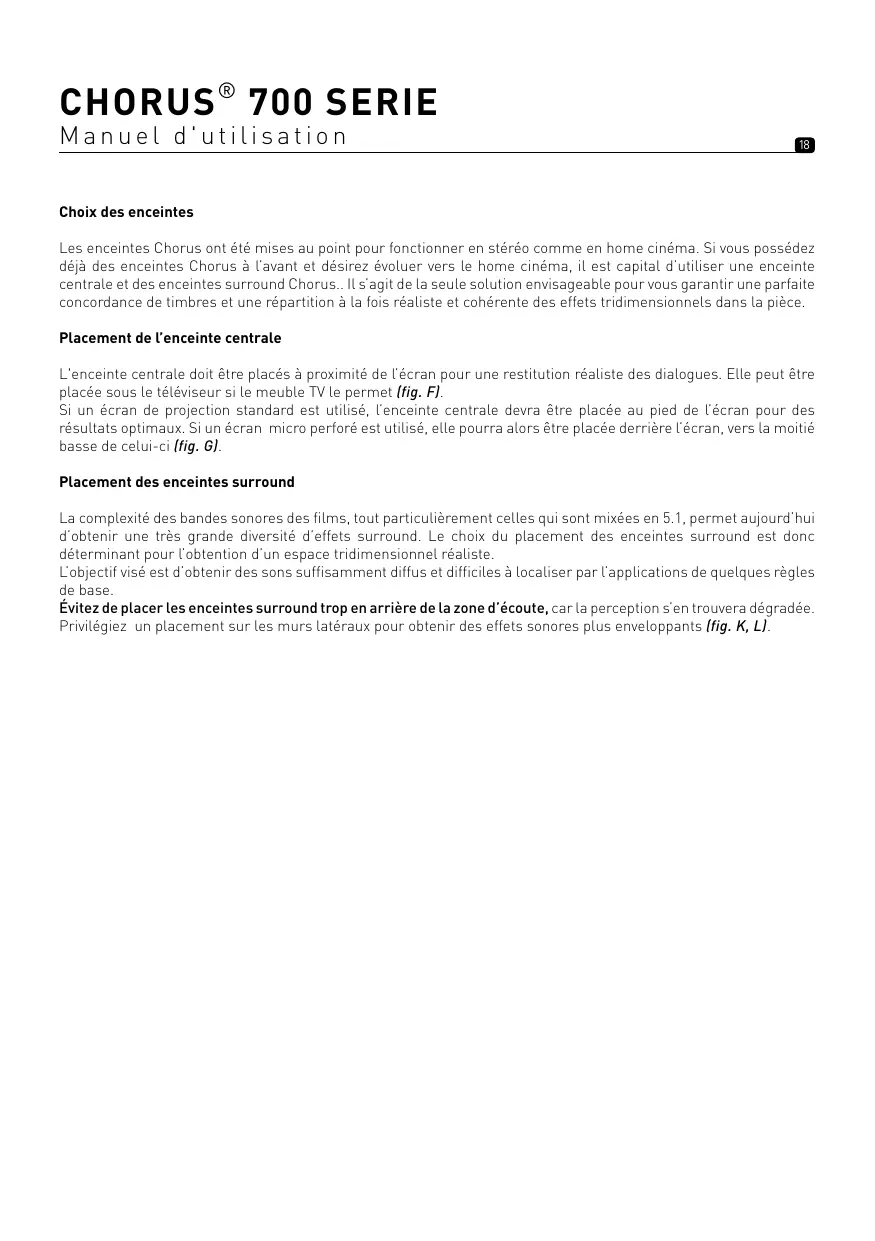

Choix des enceintes

Les enceintes Chorus ont ete mises au point pour fonctionner en stereo comme en home cinema. Si you possedez déjà des enceintes Chorus à l'avant et désirez évoluer vers le home cinema, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus.. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réalisé et cohérente des effets tridimensionnels dans la piece.

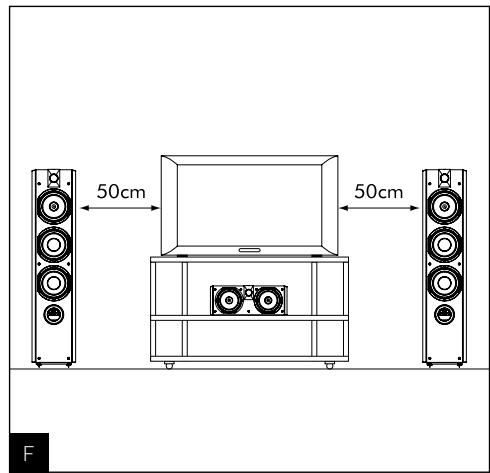

Placement de l'enceinte centrale

L'enceinte centrale doit être placés à proximé de l'écran pour une restitution réalisée des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).

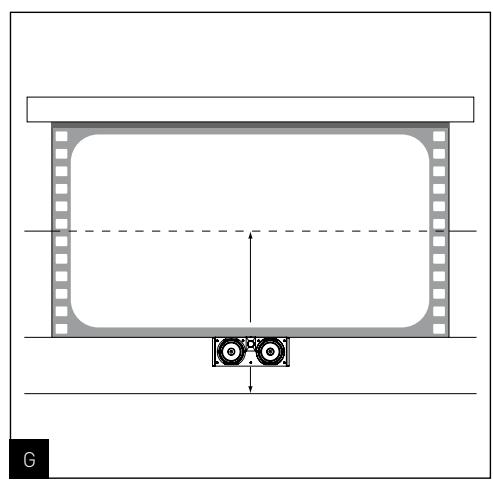

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placee au pied de I'ecran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors etre placee derriere I'ecran, vers la moitiéasse de celui-ci (fig. G).

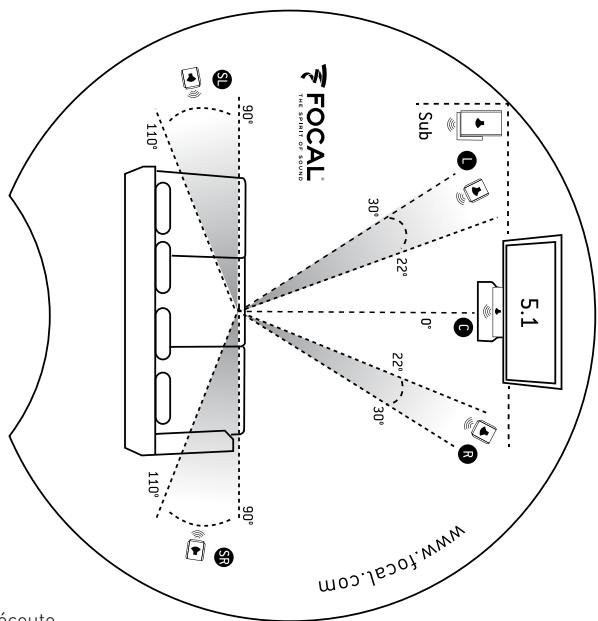

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règles de base.

Évitez de placer les enceintes surround trop en arriere de la zone d'écoute, car la perception s'en trouvera dégrée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).

K

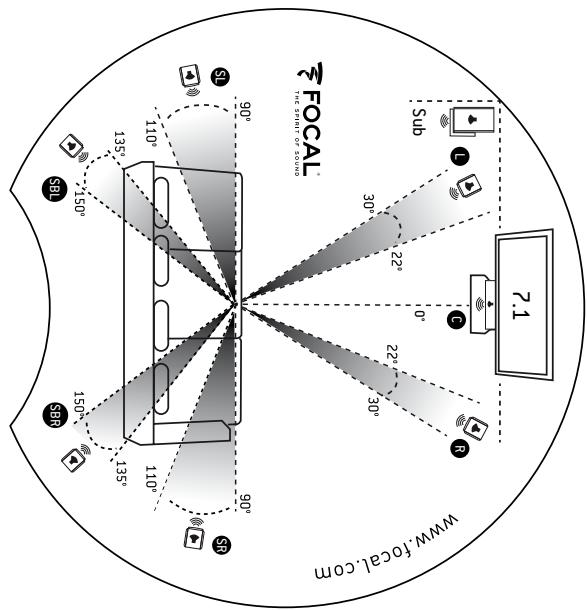

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionner l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

Face à l'écran

L

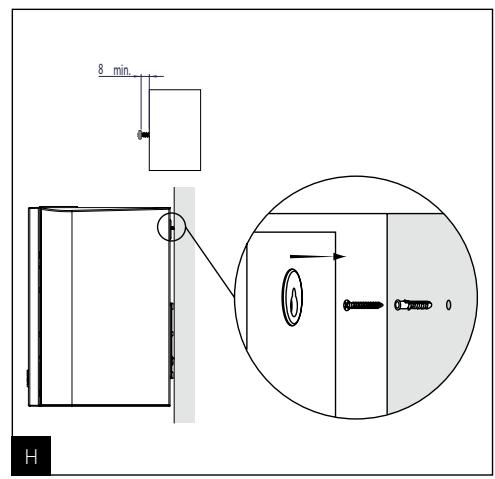

Fixation enceintes bookshelf (705)

Montez l'enceinte comme indiqué (fig. H).

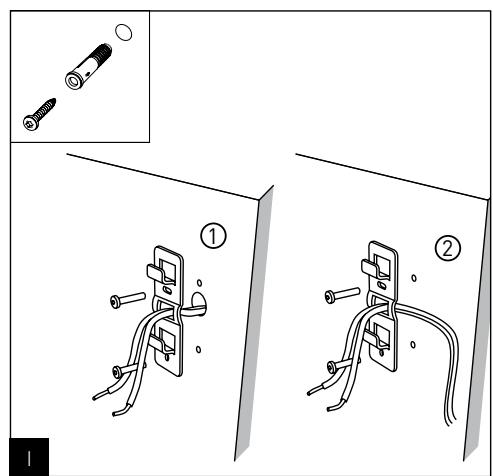

Fixation surround sur support Polyfix (SR 700)

• Positionner le support mural sur la cloison et percz. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastre dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①.
  Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué ②
• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. 1, J).

Accessoires

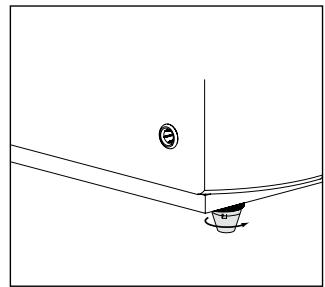

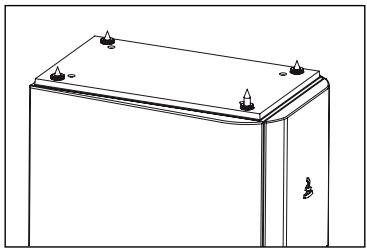

Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découvertage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Ces pointes permettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucurn basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativementouple, possédant un effet de "mémoire de forme" pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place lesgrilles de protection en tissu pourmettrele dôme à l'abri.Si la surface du dôme est marquee, le tweeter pourrait être alteré.

L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Notre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de cette budget.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place embouts de protection sur pointes

\section*{Caracteristiques}

	Chorus 705	Chorus 706	Chorus 714	Chorus 716
Type	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Colonne bass reflex 2 voies et demie	Colonne bass reflex 2 voies et demie
Haut-parleurs	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm	Grave Polyglass 13 cm	Grave Polyglass 16,5 cm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm
			Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms
Impédance minimum	3 ohms @ 200Hz	3.6 ohms @ 226Hz	4.2 ohms @ 160Hz	4.3 ohms @ 146Hz
Puisance ampli recommendée	25 / 100 W	25 / 120 W	30 / 150 W	40 / 200 W
Fréquence de filtrage	3000Hz	3000Hz	300-3000Hz	300-3000Hz
Dimensions (H x L x P)	315 x 190 x 227 mm	390 x 220 x 263 mm	900 x 200 x 268 mm	950 x 221 x 308 mm
Poids (unité)	5,7 kg	8,2 kg	16 kg	20,5 kg

	Chorus 726	Chorus CC 700	Chorus SR 700
Type	Colonne bass reflex3 voies	Enceinte centraleblindée 2 voiesclose / bass reflex	Enceinte surroundclose 2 voies
Haut-parleurs	2 x gravePolyglass 16,5 cm	2 x grave / médiumPolyglass 16,5 cm	Grave / médiumPolyglass 16,5 cm
	Médium Polyglass16,5 cm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
	Tweeter TNVà dôme inversé 25 mm
Réponse en fréquence(±3 dB)	48 Hz - 28 kHz	61 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	91 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms
Impédance minimum	2.9 ohms @ 118Hz	5.2 ohms @ 160Hz	3.7 ohms @ 260Hz
Puisance ampli-recommmandée	40 / 250 W	25 / 200 W	25 / 100 W
Fréquence de filtrage	300-3000Hz	3000Hz	3000Hz
Dimensions (H x L x P)	990 x 222 x 343 mm	185 x 491 x 195 mm	295 x 398 x 149 mm
Poids (unité)	23,5 kg	7,5 kg	4,7 kg

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout materiel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de materiel defecteurs, celui-ci doit etre expedié a vos frais, dans son emballage d'origine aprres du revendeur, lequel analyser le materiel et déterminera la nature de la panne. Si celui-ci est sous garantie, le materiel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous returner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Modèle:

N° de série :

Nom du revendeur :

Ville :

Date de l'achat :

Prix delachat:
