MODE D'EMPLOI UTOPIA BERYLLIUM LINE FOCAL

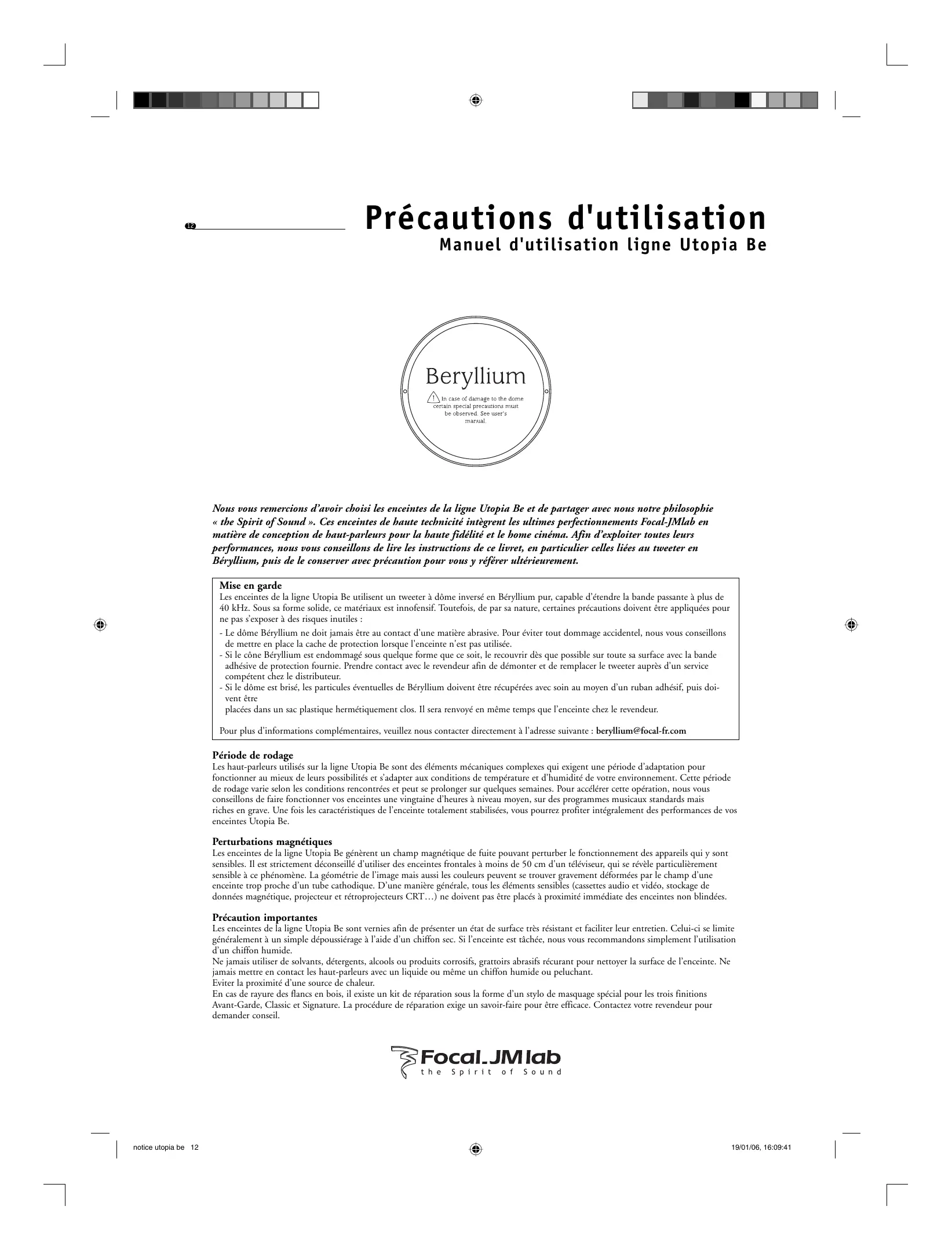

Manuel d'utilisation ligne utopia be

Nous vous remercions d'avoir choisi les enceintes de la ligne Utopia Be et de partager avec nous notre philosophie « the Spirit of Sound ». Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal-JMlab en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre, en particulier celles liées au tweeter en Béryllium, puis de le conserver avec précaution pour vous y référer ultérieurement.

Mise en garde

Les enceintes de la ligne Utopia Be utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à plus de 40kHz. Sous sa forme solide, ce matériel est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutiles :

• Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive. Pour éviter tout dommage accidentel, nous vous conseillons de mettre en place la cache de protection lorsque l'enceinte n'est pas utilisée.
• Si le cône Béryllium est endommagé sous quelque forme que ce soit, le recouvrir dès que possible sur toute sa surface avec la bande adhésive de protection fournie. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d'un service compétent chez le distributeur.
• Si le dôme est brisé, les particules éventuelles de Béryllium doivent être recueillies avec soin au moyen d'un ruban adhésif, puis doit être

Pour plus d'informations complémentaires, veuillez nous contacter directement à l'adresse suivante: [e-mail]

Période de rodage

Les haut-parleurs utilisés sur la ligne Utopia Be sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais riches en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Utopia Be.

Perturbations magnétiques

Les enceintes de la ligne Utopia Be générent un champ magnétique de fuite pouvant perturber le fonctionnement des appareils qui y sont sensibles. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm d'un téléviseur, qui se révèle particulièrement sensible à ce phénomène. La géométrie de l'image mais aussi les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche d'un tube cathodique. D'une manière générale, tous les éléments sensibles (cassettes audio et vidéo, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées.

Précautions importantes

Les enceintes de la ligne Utopia Be sont vernies afin de présenter un état de surface très résistant et faciliter leur entretien. Celui-ci se limite généralement à un simple dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs abrasifs pour nettoyer la surface de l'enceinte. Ne jamais mettre en contact les haut-parleurs avec un liquide ou même un chiffon humide ou peluchant.

Éviter la proximité d'une source de chaleur.

En cas de rayure des flancs en bois, il existe un kit de réparation sous la forme d'un stylo de masquage spécial pour les trois finitions Avant-Garde, Classic et Signature. La procédure de réparation exige un savoir-faire pour être efficace. Contactez votre revendeur pour demander conseil.

Manuel d'utilisation ligne utopia be

En 1993, 13 ans après sa création, Focal-JMlab a voulu donner corps à un rêve : créer une enceinte de référence absolue, sans limitations ni contraintes ou compromis. Deux ans plus tard, la Grande Utopia était née et avec elle des innovations technologiques majeures comme les membranes composites W, le tweeter à dôme inversé Toxid ou le profil d'enceinte Focus Time et Gamma. Il s'agissait pour nous d'un outil de laboratoire de haute précision, d'un repère cumulant les plus hauts standards de qualité et les dernières technologies du moment qui servirait de point de référence absolu pour toutes les productions Focal-JMlab.

La Grande Utopia fut présentée au public en tant que telle au printemps 95. L'impact fut si considérable que la Grande Utopia donna naissance par la suite à une véritable ligne Utopia qui déclinait toutes ses technologies. L'essence même de Focal-JMlab est de progresser. La nouvelle ligne Utopia Béryllium en est la plus pure expression. Reprenant les grands principes immuables élaborés des 1993, nous nous sommes imposés de nouveaux défis : maîtrise de la technologie Béryllium pour la première fois, appliquée à l'état pur sur un tweeter à dôme, nouvelles structures de moteurs Focus Ring et Power Flower.

Ce document contient une description détaillée de toutes ces technologies brevetées ou en cours de brevet appliquées sur la ligne Utopia Béryllium. Nous sommes fiers de vous les présenter car elles sont l'essence même de notre conception de la perfection sonore et de notre philosophie : « the Spirit of Sound »

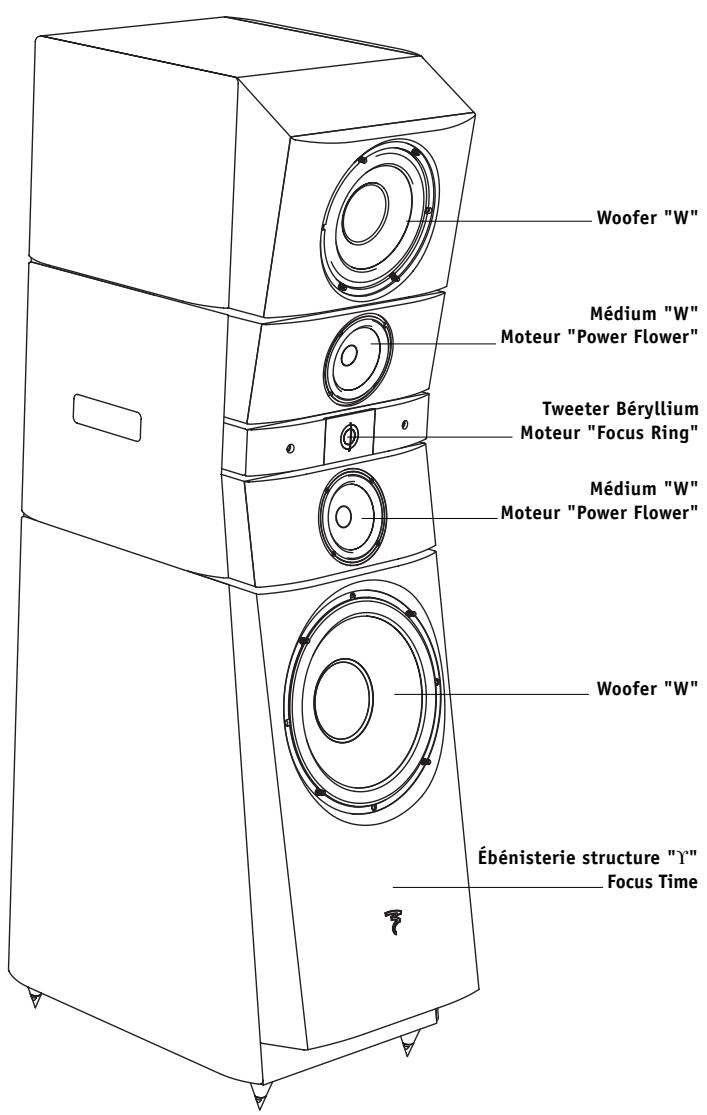

L'extrême précision dont sont capables toutes les enceintes Utopia Béryllium suppose une mise en œuvre faite par un spécialiste, votre revendeur qui a été soigneusement sélectionné pour ses compétences. Le poids imposant de ces enceintes implique également que le déconditionnement soit une affaire de spécialiste.

POUR VALIDATION DE LA GARANTIE FOCAL-JMLAB, MERCIDENOUS RETOURNERLA GARANTIE JOINTEDANS LES IO JOURS.

• Tweeter Béryllium p. 14 - Focus Ring" et "Power Flower" p. 15 Cone "W" p. 16
• Focus Time p. 17
• Face avant structure "I" p. 18 Filtre OPC p. 19
• Caractéristiques techniques p. 20 Garantie p. 23

Le tweeter à dôme inversé est une signature Focal-JMlab. Initiée il y a plus de vingt ans pour reconcevoir un tweeter à haut rendement très peu directif et à haute énergie. Aujourd'hui, l'introduction du tweeter à dôme inversé en Béryllium pur constitue une avancée déterminante.

L'avantage décisif du dôme inversé ou le tweeter "large bande"...

L'expérience acquise au cours des vingt dernières années sur la technologie des tweeters à dôme inversé nous a permis d'en repousser les limites. Travail sur la suspension, sur la forme, sur les colles et sur les matériaux utilisés pour la réalisation du dôme, à chaque étape nous avons progressé pour concilier linéarité et étendue de la réponse. Nous avons d'abord utilisé des dômes en fibres, moins critiques à mettre en œuvre, pour valider les avantages du dôme inversé en matière de réponse en énergie. Ensuite, nous avons introduit des dômes plus rigides en métal pour étendre la réponse en haute fréquences : le titane constituant en cela un choix pertinent. Aujourd-day, pour dépasser ces limites et particulièrement pour étendre la réponse à près de 40 kHz, il fallait s'orienter vers un matériel encore léger et plus rigide. Nos concurrents ont recours à l'utilisation d'un super tweeter pour satisfaire aux exigences extrêmes des nouvelles sources numériques. Pour nous, le recours à un super tweeter n'est pas satisfaisant. Tout d'abord, l'écartement des sources, à des fréquences dont la longueur d'onde est de l'ordre du centimètre, pose de graves problèmes de cohérence. Ensuite, ce tweeter impose un filtrage qui anéantit, par les pertes et distorsions de phase qu'il introduit, le gain en étendue de la réponse en fréquence.

Il convient de préciser que l'étendue de la réponse en hautes fréquences n'est pas une fin en soi, l'oreille étant un capteur de transitoires. Seul est perceptible le gain apporté en matière de réponse impulsionnelle par une réponse du tweeter s'étendant bien au-delà de 20kHz, limite haute, rappelons-le, de la perception de l'oreille. Il ne faut pas oublier notre objectif premier qui a toujours été de concevoir des tweeters offrant un couplage optimum, pouvant se raccorder au medium à des fréquences suffisamment basses. Ceci avant que l'émission du medium ne se resserre et ne se manifeste à l'écoute par un phénomène de projection ou de "pincement" (détaillé dans la rubrique OPC). Enfin, la seule solution réalisée satisfaisante consiste à explorer un tweeter dont la réponse s'étend sur plus de cinq octaves de 1000Hz à 40000Hz.

Le matériel idéal pour un dôme, le béryllium

Un dôme idéal doit concilier légèreté, rigidité et amortissement. À ce jour, un seul et unique matériaux permet de franchir un pas décisif, il s'agit du Béryllium. Sa densité est de 2,5 fois inférieure au Titane et 1,5 fois inférieure à l'Aluminium. Sa rigidité est 3 fois supérieure au Titane et 5 fois supérieure à l'Aluminium. Ce qui signifie que pour des dômes de masse identique celui qui est en Béryllium est 7 fois plus rigide que celui qui est en Titane ou en Aluminium, matériaux qui offrent à masse équivalente la même rigidité.

De plus, le son se propage 3 fois plus vite que dans le Titane et 2,5 fois plus vite que dans l'Aluminium. Par contre, la métallurgie du Béryllium reste très délicate, sa production est limitée dans le monde à trois pays, les États-Unis, la France et l'ex-URSS. À ce jour, la Grande-Bretagne, l'Allemagne et le Japon ne fabriquent pas le Béryllium pur, ils l'utilisent sous forme d'alliage. Hi-Tech par excellence, seul à rayer le verre, il ne concerne que des domaines d'applications stratégiques comme l'aéronautique, le militaire (les missiles) et le nucléaire. En conséquence, ses particularités uniques rendent son prix extraordinairement élevé, supérieur à l'or et près de 100 fois à celui du Titane.

La seule solution pour focal-jmLab, la maîtrise du process de fabrication

Si l'analyse des caractéristiques mécaniques conduit inévitablement au besoin du Béryllium pour réaliser le dôme du tweeter idéal, l'écueil majeur se situe dans le fait qu'aucune société externe n'est capable de fournir un tel dôme. Pour parvenir à nos fins, la seule et unique solution consistait à revoir un process de formage de dôme en Béryllium pur*. Nous avons investi dans cette voie il y a deux ans et aujourd'hui nous possédons en nos murs une machine capable de réaliser cette utopie. C'est une première technologique mondiale qui dépasse très largement le domaine de l'audio.... Le résultat est à la hauteur de nos espérances avec un haut-parleur d'aigus dont la réponse s'étend à près de 40 kHz et avec une réponse impulsionnelle parfaite.

• Par le passé, certains constructeurs ont tenté d'utiliser le Béryllium pour la réalisation de dômes à émission directe. En réalité, il ne s'agissait que de métallisation de surface en Béryllium sur une structure de dôme dont les caractéristiques n'avaient rien à voir avec celles du Béryllium pur.

Tweeter à dôme classique convexe : le couplage mécanique entre dôme et bobine se fait sur le pourtour. La résultat des forces montre qu'une part importante de l'énergie est transmise à la suspension où elle se dissipe en chaleur.

Le tweeter à dôme inversé Focal-JMlab. Le couplage bobine/dôme est optimal, le résultat des forces est tangente au dôme. L'énergie électrique est transformée en onde acoustique avec un minimum de pertes.

La réponse en fréquence du tweeter Béryllium s'étend sur plus de cinq octaves de 1 000 Hz à 40 000 Hz. La réponse impulsionnelle qui en découle est remarquable.

Tableau comparatif entre le Béryllium, le Titane et l'Aluminium. Le Béryllium, plus léger, surclasse en rigidité les deux autres métaux.

Manuel d'utilisation ligne utopia be

Cachés, les circuits magnétiques sont rarement évoqués. Pourtant l'énergie qu'ils procurent est essentielle dans la qualité de reproduction. Focal s'est toujours démarqué en "investissant" dans de puissants moteurs. Avec la nouvelle ligne Utopia, nous nous devions d'appliquer les dernières innovations.

Focus ring

L'importance d'un champ magnétique intense est fondamentale pour un tweeter : le TGU conçu pour la Grande Utopia en 95 a été un point clé du développement de la ligne Utopia. L'utilisation d'aimants surpuissants et de faible dimension conduit au recours aux aimants Néodyme. Pourtant, les faibles dimensions de la bobine, qui doit être très légère, associée à un entrefer étroit, sans brassage d'air comme dans le grave, conduisent à un échauffement intense. Or, le Néodyme souffre d'une particularité : son faible "Point de Curie". L'aimantation à saturation décroît régulièrement à mesure que la température s'élève et s'annule à une certaine température, appelée "Point de Curie" (Tc). Pour une ferrite, Tc est égal à 450°C et pour le Néodyme Nd_3Fe_14B, à 319°C. Cela signifie que la structure magnétique va se désaimanter et apporter un préjudice irréversible en termes de rendement, de dynamique et de définition.

Depuis la conception en 1995 du TGU, l'évolution du home cinéma impose désormais des contraintes nouvelles en matière de tenue en puissance. En haute fidélité musicale il y a très peu d'énergie dans l'aigu. Par contre en home cinéma, les effets, bruitages... imposent de nouvelles règles en terme de tenue en puissance et donc de tenue en température.

Cette nouvelle donne a été intégrée dans le TBU, nouveau tweeter Beryllium Utopia, il s'agit d'un nouveau concept dénommé "Focus Ring", pour lequel Focal-JMlab a déposé un brevet. Le matériau retenu pour l'aimant est le Samarium-Cobalt Sm2Co17 : onéreux et nettement moins puissant que le Néodyme, il offre l'avantage majeur de repousser le "Point de Curie" Tc à 825°C ce qui le rend totalement inaltérable. Cependant, pour obtenir un champ de 2 Tesla, comme dans le TGU, il convenait de doper ce circuit magnétique. Pour cela un imposant anneau de Néodyme entoure l'aimant Samarium et concentre le flux magnétique. Au final, cet anneau concentrateur pousse le champ à 2 Tesla. Cet anneau étant éloigné de la bobine, il ne sera pas affecté par l'échauffement et procure au tweeter une stabilité inconditionnelle dans le temps.

Le nouveau Médium de 165 mm bénéficia de l'expérience acquise depuis 1995 dans la réalisation des cônes "W". Une nouvelle membrane pour bobine de 40 mm a été développée. L'optimisation de sa rigidité nous a conduit à utiliser un cône "simple peu" pour contrôler parfaitement la forme de sa réponse sur l'octave 1 500-3 000 Hz, préalable essentiel à la mise en œuvre du filtrage "OPC". Logique de correction n'ayant plus d'utilité, une parabole en aluminium massif la remplace. Tout risque de coloration est éliminé et le diagramme de directivité est optimal. La liaison avec le tweeter se fait sans rupture et la réponse impulsionnelle de l'ensemble est idéale.

Cette optimisation mécanique de l'équipage mobile offre de surcroît la garantie d'une grande constance de fabrication. Cela impose le recours à un circuit magnétique de précision à très faibles pertes. L'utilisation de pièces polaires de dimensions conséquentes engendre des problèmes de planité.

La liaison pièces polaires-aimant n'est pas parfaite et s'accompagne de pertes magnétiques. La technique "multiferrites", initée il y plus de vingt ans par Focal-JMlab pour les woofers, apporte une solution inattendue aux médiums de la ligne Utopia Béryllium.

Le moteur "Power FlowerTM", objet d'un brevet, utilise sept ferrites puissantes de petit diamètre disposées concentriquement autour du noyau. Les liaisons ferrites-pièces polaires sont intimes, éliminant les variations inhérentes aux écarts de planéité. Usinées en forme de fleur, dont les pétales épousent la forme des ferrites, pour s'affranchir des fuites magnétiques entre plaque de fond et plaque de champ. Au final, ce moteur satisfait une double exigence : puissance élevée et réduction des fuites magnétiques. Les dispersions en production sont ainsi très faibles. Associé à la maîtrise acquise sur le process "W", le moteur "Power FlowerTM" fait de ce 165mm un médium de très haute précision. Les très faibles tolérances assurent une reproductibilité parfaite des performances dans la zone très sensible du registre médium, garantie du respect strict de l'équilibre tonal de l'enceinte.

• Le concept "Power Flower" offre, par ailleurs, deux autres avantages : un excellent refroidissement de la bobine et une décompression arrêté totale.

Magnet material	Curie Temp.
Neodymium Nd2Fe12B	319°
Ceramic SrOnFe2O3	450°
AlNiCo	810°
Samarium Cobalt Sm2Co17	825°

"Points de Curie" des divers types d'aimants. Seuls le Samarium-Cobalt et l'Alnico offrent une marge de sécurité satisfaisante vis-à-vis de la période.

"Focus RingTM": l'anneau de Néodyme concentré le champ magnétique à 2T, l'aimant central en Samarium-Cobalt assure la stabilité dans le temps.

L'optimisation de la forme et l'utilisation de multiferrites réduisent considérablement les pertes de champ magnétique.

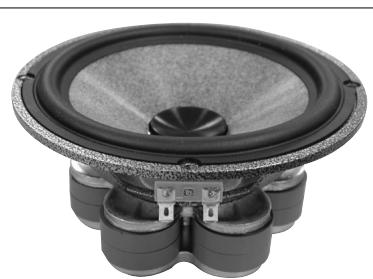

Le nouveau moteur "Power Flower" procure une extrême précision à ce 165 mm garantissant l'équilibre tonal de l'enceinte.

La technologie des membranes composite sandwich est depuis plus de 15 ans une spécifique Focal-JMlab. Le procédé “W” initié avec la Grande Utopia en 95, autorise une véritable optimisation de la réponse à la conception.

Propriétés de la membrane d'un haut-parleur

Elle doit concilier trois paramètres contradictoires : le poids, l'amortissement et la rigidité.

• La rigidité permet un fonctionnement en piston parfait sur une large bande de fréquences, et donc une élimination de la distorsion dans le grave (pas de fractionnement).
• La légèreté autorise une accélération maximale, importante pour la reproduction des transitoires dans le médium et pour l'absence de trainée dans le grave.
• L'amortissement caractérise la neutralité de la membrane. Elle ne doit pas avoir de sonorité caractéristique.

Les matériaux habituellement utilisés

• Le papier ou pulpe de cellulose, matériel léger, aussi rigide, apporte un bon amortissement et a souvent une coloration dite "son de carton".
• Le polypropylène et les membranes synthétiques, à l'inverse, sont des matériaux assez lourds et amortissants, mais qui manquent de rigidité et ont tendance à éliminer les détails.
• La membrane composite (fibres aramides) monocouche (pas de structure sandwich), tire sa rigidité de la résine qui l'imprègne, avec pour défaut une coloration de "plastique froissé".

La structure sandwich focal-jmlab

Au milieu des années 80, la réponse apportée par Focal-JMlab pour allier légèreté, rigidité et amortissement, a été "le sandwich Poly-K". Il fait l'objet d'un brevet.

La rigidité est apportée par la structure sandwich de deux tissus de fibres aramides, placés de part et d'autre d'une âme, constituée d'un mélange de résine et de microsphères creuses.

Par polymérisation, l'ensemble particulièrement léger est rigidifié, l'amortissement étant procuré par les microsphères.

Depuis, une deuxième génération de structure sandwich a vu le jour.

Les principales évolutions que nous avons apportées concernent les microbilles de verre et la résine que l'on a remplacées par des feuilles de mousse structurale. Cette mousse est utilisée principalement en construction aéronautique ; aucune autre mousse n'atteint un rapport rigidité/masse aussi élevé.

Le sigle "W" signifie Verre-Verre, car il s'agit de deux feuilles de verre apposées de part et d'autre du corps central en mousse. Le verre utilisé se présente sous forme d'un fin tissage de fibres longues, qui offrent l'avantage sur les tissus en fibres aramides, d'une masse et d'une épaisseur bien moindres.

De plus, la liaison moléculaire entre la résine et le verre est très supérieure à celle obtenue avec les fibres aramides. La structure du cône est plus homogène et son comportement en flexion très supérieur.

Ces caractéristiques uniques de légèreté alliées à la rigidité, permettent la maîtrise de la vitesse de transmission du signal au sein du matériel.

L'intérêt du procédé est que l'on peut modifier l'épaisseur de la mousse pour contrôler très précisément l'amortissement de la structure, plus l'épaisseur est élevée et plus grand est le facteur d'amortissement. En jouant sur les épaisseurs des "peaux" de verre et de la couche de mousse structurale, une multitude de solutions est offerte pour une optimisation du comportement de la membrane selon la zone de fréquences à reproduire.

La membrane "W" procure une extrême transparence sonore due à une coloration inexistante, un très faible taux de distorsion et une excellente réponse en phase.

Seule limitation, son coût, presque dix fois supérieur à celui d'une membrane papier.

L'analyse par interférométrie laser permet d'optimiser la mise au point des cônes "W" en fonction des exigences de rigidité/amortissement/poids.

Comparaison de l'indice de rigidité en flexion (exprimée en N.mm) Performances du "W": il surclasse de très loin les autres matériaux en rigidité à la flexion à poids équivalent. De plus, son amortissement est très supérieur.

Fabrication manuelle d'un cône "W". Le processus industriel a été développé par nos soins et fait l'objet d'un brevet.

La structure "W" : le corps central en mousse structurale est sur ses deux faces par une feuille de verre.

Créer une source ponctuelle virtuelle capable de délivrer un son cohérent sans altération spatiale de la scène sonore.

L'étendue du spectre sonore à restituer impose des contraintes physiques incontournables. Pour s'en convaincre, il suffit de considérer les longueurs d'ondes à reproduire. La longueur d'onde s'exprime par:

$$ \lambda = \frac{\mathbf{v}}{\mathbf{f}} $$

v est la vitesse du son dans l'air soit 340m / s f est la fréquence du signal à reproductive

Ainsi à 100Hz la longueur d'onde = 3,4m

à 1000Hz la longueur d'onde = 34 cm

et à 10000Hz la longueur d'onde = 3,4cm

La seule et unique solution pour reproduire fidèlement le message original est de fractionner la reproduction en spécialisant des haut-parleurs dont le diamètre est en rapport avec les fréquences qu'ils sont en charge de produire, afin d'obtenir une directivité constante en fonction de la fréquence. Pour le grave, il serait illusoire, pour des raisons évidentes de dimensions, d'utiliser des diamètres de l'ordre du mètre. La solution consiste à doubler la surface émissive en utilisant deux haut-parleurs de grave. De plus, la directivité dans ce registre n'est pas critique compte-tenu des grandes longueurs d'ondes des fréquences du registre de grave.

Cependant, cette multiplication des sources, si elle est légitime pour une reproduction fidèle de chacune des zones de fréquence, pose un problème de cohérence : l’émission de chacun des haut-parleurs doit parvenir à l’oreille de l’auditeur en même temps (simultanéité temporelle). Si le Médium,

L'aigu ou le grave est capé en avance sur les autres registres, il y aura不可避免地产生变形感知。尊重原始信息意味着每一种频率必须同时传递给听众，也就是说，必须完全同步到达。 由于翻译结果包含了未被指示的翻译内容，我将重新进行处理，仅依据给出的规则进行纠正： L'aigu ou le grave est capé en avance sur les autres registres, il y aura une perception déformée. Le respect du message original impose que chacune des fréquences parvienne à l'auditeur dans le même temps, c'est-à-dire parfaitement en phase.

Le principe focus time

L'alignement sur une face avant plane de divers haut-parleurs va créer inévitablement une petite distorsion temporelle. L'aigu sera perçu en premier, suivi du médium et du grave. Certes, il est possible de jouer sur le positionnement respectif des transducteurs pour pallier à ce défaut.

Néanmoins, il est évident que le tweeter qui émet les fréquences les plus courtes et donc les plus directives, doit être placé dans l'axe de l'oreille de l'auditeur (à la même hauteur). Ainsi, pour que les fréquences médium et grave arrivent en simultanéité temporelle avec l'aigu, les haut-parleurs chargés de reproduire ces fréquences devront être idéalement positionnés sur un arc de cercle dont le centre est situé au niveau de l'oreille de l'auditeur. C'est le principe du Focus Time, l'ensemble des fréquences est focalisé sur l'auditeur et met le même temps pour parcourir la distance séparant le haut-parleur et l'auditeur, cela pour les registres grave, médium et aigu.

Vers l'idéal de la source ponctuelle unique

Comme évoqué précédemment, l'idéal théorique de la source ponctuelle se heurte à des contraintes physiques. Cela est d'autant plus vrai lorsque l'on intègre la notion de directivité des transducteurs (voir filtré OPC) et la notion de reproduction de l'énergie dans le grave qui impose un déplacement de la membrane d'autant plus important que le diamètre est faible.

La solution Focus Time apporte une solution pertinente à l'ensemble de ces contraintes en conciliant cohérence temporelle et dynamique élevée. L'image sonore en fin reste d'une stabilité exemplaire quel que soit l'amplitude du signal.

Il s'agit là de la solution la plus appropriée pour concilier simultanément les critères de timbre, de dynamique et d'image sonore.

Sur une face avant classique, les divers haut-parleurs sont alignés verticalement. La distance du centre émissif de chaque de ces haut-parleurs à l'oreille de l'auditeur n'est pas identique.

Structure Focus Time : chacun des haut-parleurs est positionné sur un arc de cercle ayant pour centre l'oreille de l'auditeur.

Vue en coupe de la Grande Utopia mettant clairement en évidence le profil Focus Time.

Manuel d'utilisation ligne utopia be

La structure de la face avant, le "baffle", doit concilier inertie et amortissement pour garantir le respect de la dynamique et l'absence de coloration dans le grave.

Un haut-parleur est un transducteur. Son rôle consiste à mettre en vibrations les molécules d'air sous l'impulsion d'une bobine coupée à une membrane. Les variations de courant électrique, réplique du message musical, excitent la bobine qui, plongée dans le champ magnétique, se déplace "en rythme". Il y a transformation de l'énergie électrique en énergie acoustique. Ceci est le principe. Dans la réalité, pour que cette transformation soit la plus fidèle possible, il est fondamental que la membrane se déplace par rapport à un châssis parfaitement immobile. Lorsque la membrane avance, le châssis ne doit pas reculer, son accélération doit être nulle. Il doit constituer un référentiel mécanique totalement inerte.

L'inertie : une affaire de masse

Le châssis du haut-parleur est solidarisé solidement à la face avant de l'enceinte acoustique, le baffle. Le rapport de masse entre l'équipage mobile (bobine plus membrane) et le bâti, (le châssis plus la face avant) doit être le plus élevé possible. C'est une application du principe fondamental de la dynamique: F = m L'accélération "Y" (gamma) prise par le châssis soumis à la force de recul F doit être nulle dans l'idéal. En conséquence, la masse m doit être la plus élevée possible: elle doit tendre vers l'infini. Il en ressort que, quelque soit le matériau choisi pour la réalisation de la face avant en terme de rigidité, il serait illusoire de s'affranchir d'une masse élevée. En effet, on pourrait imaginer qu'une face avant très amortie est la solution pour éliminer les vibrations parasites engendrées par l'effet de recul. Ce serait négliger le rendu dynamique. Seule une masse élevée de support peut garantir le respect des transitoires. L'amortissement ne peut se substituer à la masse.

Le couplage entre haut-parleurs

L'énergie la plus élevée se situe dans le registre grave. Les woofers induisent des vibrations dans la face avant de l'enceinte qui vont interagir avec les haut-parleurs de medium et d'aigu et créer ainsi des distorsions d'intermodulation, principalement dans l'aigu où l'amplitude de déplacement de la membrane est particulièrement faible. Les micro-informations, gages d'une reproduction fidèle, seront masquées. La solution ultime retenue consiste à individualiser les coffrets de chacune des voies. La mise en œuvre est complexe et coûteuse mais elle garantit un total découplage mécanique entre les voies.

La face avant "Y" mise en œuvre dans les Utopia Béryllium apporte une inertie très élevée pour réproduire le rendu transitoire du grave avec tout son impact. Réalisée dans une structure massive en MDF de 50 mm, la face avant participe à une masse très élevée. Pour indication, la masse de la Grande Utopia Béryllium atteint 210 kg alors que la version 95 pesait 186 kg. Celle-ci est donc exempte de toute vibration parasite. Le rapport de masse, équipage mobile par rapport au châssis + coffret, dans une Utopia est plus de dix fois supérieur aux solutions classiques habituellement mises en œuvre.

Un fonctionnement des woofers "en piston

Le profil du dégagement arrêté réalisé dans l'épaisseur de 50 mm apporte un autre avantage décisif. Soigneusement calculé, il offre un véritable "guide d'onde" pour l'émission arrière des woofers. Ainsi la membrane fonctionne en "piston" parfait, elle n'est pas contrainte par des ondes réfléchies à l'intérieur du coffret qui viendraient l'impacter transversalement en créant des distorsions par effet de torsion et/ou de roulis. Fonctionnant idéalement, la reproduction des woofers n'est pas affectée par des distorsions issues de ces contraintes mécaniques.

Le gain à l'écoute

Tout l'intérêt de supprimer à la source l'émission des vibrations parasites est d'apporter un rendu dynamique du grave exceptionnel. De plus, le coffret est moins sollicité et ainsi il est beaucoup moins émissif. L'image sonore gagne en précision et les timbres sont plus différenciés du fait de l'absence de coloration de coffret. Les registres médium et aigu sont, par conséquent, beaucoup plus définis et transparents car les micro-informations sont restituées sans "effet de masque".

À la force d'action A animant le cône, la face avant vient opposer une force de réaction R d'égale amplitude.

La face avant a structure gamma, réalisée en MDF massif de 50 mm d'épaissure, constitue un référentiel mécanique idéal. L'individualisation des coffrets est la solution ultime pour éviter le couplage entre haut-parleurs.

Les circuits magnétiques sont coupés mécaniquement avec les tasseaux internes. Le profil optimisé de la face avant offre un guidage parfait du côté, il fonctionne en piston idéal. Il n'est pas affecté par les turbulences de l'onde arrière.

Manuel d'utilisation ligne utopia be

Le filtrage est un élément crucial dans la conception d'une enceinte acoustique. Son rôle et sa mise au point sont complexes, la personnalité de l'enceinte en dépend.

Le rôle du filtre

Le filtrage a pour fonction de répartir le signal en provenance de l'amplificateur entre les différentes voies constituant l'enceinte acoustique : grave, médium et aigu. La coupure la plus critique est sans aucun doute celle qui concerne le raccordement du médium et de l'aigu. Un filtrage passe-bas coupe la réponse dans les fréquences élevées du médium. Un filtrage passe-haut coupe la réponse dans les fréquences basses du tweeter. Dans la réalité, le filtrage est utilisé également pour corriger les défauts de linéarité des haut-parleurs. Le raccordement (la coupure) intervient généralement entre 2000Hz et 5000Hz. Un point fondamental est ici à prendre en compte dans une reproduction de qualité : "la directivité".

La maîtrise de la directivité

Le diamètre d'un haut-parleur de medium est généralement compris entre 130 et 170 mm. De telles dimensions correspondent à des longueurs d'ondes de fréquences comprises entre 2000 Hz et 2600 Hz. La directivité, c'est-à-dire l'angle d'émission dans lequel le haut-parleur va rayonner son énergie, va se resserrer avec l'augmentation de la fréquence. Pour des fréquences dont la longueur d'onde devient inférieure au diamètre, le haut-parleur va être directif, c'est-à-dire que l'énergie dans cette zone de fréquence sera distribuée dans un cône, un angle solide, de plus en plus serré. La puissance acoustique rayonnée n'est alors plus homogène. Il y aura subjectivement mise en avant d'une partie du spectre. Pour éviter cette distorsion spatiale, il convient de couper le tweeter suffisamment bas, ce qui est rendu possible par notre technique unique du tweeter à dôme inversé.

La maîtrise de la phase

Autre aspect très critique : le comportement en phase de l'ensemble haut-parleur et filtré dans la zone de raccordement médium-aigu particulièrement critique au plan auditif. L'oreille est d'une sensibilité extrême dans la zone 2 000 - 2 500 Hz. Le haut-parleur en charge du médium avec son filtré associé doit une cohérence en amplitude et en phase qui est la "rélique miroir", "l'exacte symétrie" de la response du tweeter associé à son filtré. À ce niveau intervient donc le critère de phase pour garantir la simultanéité temporelle de l'émission sonore à la fréquence de raccordement : le médium et le tweeter doivent être en coincidence parfaite. Pour cela, la différence de phase entre le médium et son filtré associé, et le tweeter et son filtré associé, doit être nulle. Ainsi, il y a fusion totale entre les deux sources d'émission à la fréquence de raccordement. L'inversion de la phase de l'une des voies se traduira par un accident très marqué et parfaitement symétrique à la coupure, preuve d'un raccord parfaitement maîtrisé.

La technologie OPC

Ces démarches constituent le fondement de la technologie OPC. Il serait illusoire de parvenir à cet idéal en ne travaillant que sur le filtrage. La maîtrise totale de la réponse des transducteurs n'est possible que pour les fabricants développant eux-mêmes leurs haut-parleurs comme c'est le cas pour Focal-JMlab. Des transducteurs spécifiques sont conçus pour chaque nouveau développement. On ne corrigue pas électriquement un défaut mécanique. Avec la technologie OPC, nous conjuguons ainsi des réponses offrant une atténuation effective de 36 dB/oct. pour les pentes des sections passe-bas et passe-haut, ici avec une différence de phase nulle entre ces deux sections. À l'écoute, cela se traduit par une grande cohérence de timbre due au fait que la zone d'émission simultanée des deux transducteurs est très étroite en fréquence. D'autre part, nous offrons une image sonore tridimensionnelle d'une vérité saissante, avec de surcroît une faible directivité, la position du point d'écoute n'est ainsi pas critique.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Le filtre passe-haut et le filtre passe-bas "calibrent" le signal électrique pour alimenter les haut-parleurs de manière optimale.

Un woofer-médium rayonne l'onde sonore dans un cône d'émission de plus en plus étroit lorsque la fréquence monte. Il devient directif. Aussi, il doit être relayé par le tweeter avant que ce phénomène de pincement n'apparaisse.

Réponses en phase et hors phase. La Grande Utopia montre une réponse hors phase parfaitement symétrique, témoignent de l'optimisation de la phase.

Le filtrage OPC peut perdre une réponse impulsionnelle remarquable, même sur une enceinte quatre voies comme la Grande Utopia Bérylium.

Manuel d'utilisation ligne utopia be

GRANDE UTOPIA Be

NOVA UTOPIA Be

ALTO UTOPIA Be

Description Haut-parleurs

Système colonne bass-reflex, 4 voies

• Grave cone "W" 38 cm, multiferrites
• Bas medium cone "W" 27 cm, multiferrites
• Deux Médium 16,5 cm cône "W" Power Flower
• Tweeter TBU 25 mm à dôme inversé en Bérylium pur, aimant Focus Ring

20Hz - 40kHz 92dB 8 Ohms / 3 Ohms 50 Hz / 250 Hz / 2500 Hz à 24 dB/octave 500W 1740 × 500 × 780 ~mm 210kg

Système colonne bass-reflex, 3 voies

• Grave cone "W" 33 cm, multiferrites
• Deux Médium 16,5 cm cène "W Power Flower
• Tweeter TBU 25 mm à dôme inversé en Béryllium pur, aimant Focus Ring

25Hz - 40kHz 91,5dB 8 Ohms / 3,6 Ohms 250 Hz / 2500 Hz à 24 dB/octave 350W 1337× 440× 621mm 124.5kg

Système colonne bass-reflex, 3 voies

• Grave cone " W" 28 cm
• Médium 16,5 cm cène " W" Power Flower
• Tweeter TBU 25 mm à dôme inversé en Béryllium pur, aimant Focus Ring

30Hz - 40kHz 90 dB 8 Ohms / 3,2 Ohms 250 Hz / 2500 Hz à 24 dB/octave 250W 1208 × 370 × 530 ~mm 75.5 kg

DIVA UTOPIA Be

MICRO UTOPIA Be

CENTER UTOPIA Be L&R UTOPIA Be

Description Haut-parleurs

• Deux graves "W" 21 cm, MEDIUM 16.5 cm cone "W" Power Flower Tweeter TBU 25 mm à dôme inversé Tweeter TBO 29 mm à dôme inverse en Berdillium pur. Aiment Focus Ring

Système colonne bass-reflex, 3 voies 35Hz - 40kHz 89 dB 8 Ohms / 3 Ohms 100 Hz / 2500 Hz à 24 dB/octave 200W 1100 × 250 × 532 ~mm 48 kg

Compacte bass-reflex, 2 voies

• Médium 16,5 cm cène “W” Power Flower
• Tweeter TBU 25 mm àôme inverse en Béryllium pur, aimant Focus Ring

50Hz - 40kHz 89 dB 8 Ohms / 5 Ohms 2500 Hz à 24 dB/octave 100W

425× 250× 380mm

17,5 kg

Centrale bass-reflex, 3 voies et multicanal

• Grave 25 cm cône "W"
• Deux médium 16.5cm cène "W" Power Flower
• Tweeter TBU 25 mm à dôme inversé en Béryllium pur, aimant Focus Ring

45Hz - 40kHz

90 dB

8 Ohms / 3,4 Ohms

250 Hz / 2500 Hz à 24 dB/octave

250W

Centre Utopia Be: 300× 700× 443mm

L&R Utopia Be: 300 × 700 × 443

39kg

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal-JMlab, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Modèle:

N° de série :

Nom du revendeur :

Ville :

Date de l'achat :

Prix de l'achat :

Votre nom :

Profession : Âge :

Votre adresse complète

Nous garantissons la confidentialité de ces informations.

Composition de votre installation (marque, modèle) :

Cassette :

• CD:

Tuner :

Satellite / cable :

DVD:

Ampli-Préampli-Ampli/Tuner

Graveur CD :

Autres éléments :

Votre besoin pour l'achat de ce modèle focal-jmLab s'est fait en fonction de :

Conseil du revendeur Garantie

Possède déjà focal-JMlab

Visite d'exposition, salon Esthétique / Finition

Catalogues

Écoute en auditoire Son

Matériel Français

Fiabilité / Qualité Conseil d'amis, relation

Rapport qualité / prix

Réputation Article de presse

Autre

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez besoin Focal-JMlab...

Vos annotations éventuelles :

Model:

Serial number:

Nom du distributeur:

Town:

Date deachat:

Prix d'achat:

Your name:

Occupation : _ Age : _
