Type de produit	Enceinte haute fidélité (tweeter)
Marque	Focal
Modèle	Utopia Beryllium TBe
Type de haut-parleur	Tweeter à dôme inversé en Béryllium pur
Puissance maximale	200 W
Puissance nominale	15 W
Sensibilité	94,1 dB (2,83 V/m)
Réponse en fréquence	2,5 kHz – 40 kHz (±3 dB)
Impédance nominale	8 Ω
Aimant	Néodyme
Diamètre d'encastrement	24,25 mm
Fréquence de résonance (Fs)	1294 Hz
Poids approximatif	0,2 kg
Garantie	1 an (France)
Précautions	Ne pas toucher le dôme en béryllium; utiliser la bande adhésive fournie en cas de dommage
Rodage	Environ 20 heures à niveau moyen avec musique riche en graves
Montage	En surface ou encastré; orientation ajustable pour une image stéréo optimale

FOIRE AUX QUESTIONS - UTOPIA BERYLLIUM FOCAL

Quelle est la puissance maximale du tweeter Utopia Beryllium ?

La puissance maximale est de 200 W.

Comment installer le tweeter TBe ?

Le tweeter peut être monté en surface ou encastré (recommandé). Utilisez les kits de fixation fournis. Orientez les tweeters droit et gauche à égale distance de l'auditeur pour une image stéréophonique optimale.

Quelles précautions prendre avec le dôme en béryllium ?

Ne jamais mettre le dôme en contact avec une matière abrasive. En cas de dommage, recouvrez-le avec la bande adhésive fournie et contactez le revendeur. Les éventuelles particules de béryllium doivent être récupérées avec du ruban adhésif et placées dans le sac plastique hermétique.

Quelle est la période de rodage conseillée ?

Une période de rodage d'environ 20 heures à niveau moyen avec des programmes musicaux standards riches en graves est recommandée pour stabiliser les caractéristiques.

Quelle est la sensibilité du tweeter ?

La sensibilité est de 94,1 dB (2,83 V/m).

Quelle est la réponse en fréquence ?

La réponse en fréquence est de 2,5 kHz à 40 kHz (±3 dB).

Quelle est l'impédance nominale ?

L'impédance nominale est de 8 Ω.

Comment nettoyer le tweeter ?

La notice ne précise pas de méthode de nettoyage. Il est recommandé d'éviter tout contact avec le dôme et d'utiliser la cache haut-parleur en tissu fournie pour le protéger.

Quelle est la garantie ?

La garantie pour la France est de 1 an. Pour les autres pays, les conditions sont fixées par le distributeur local. Pour valider la garantie, inscrivez-vous en ligne ou renvoyez le coupon dans les 10 jours.

Que faire si le dôme est endommagé ?

Recouvrez le dôme avec la bande adhésive de protection fournie et contactez le revendeur pour remplacer le tweeter. En cas de bris, récupérez les particules avec du ruban adhésif et placez-les dans le sac plastique hermétique fourni.

MODE D'EMPLOI UTOPIA BERYLLIUM FOCAL

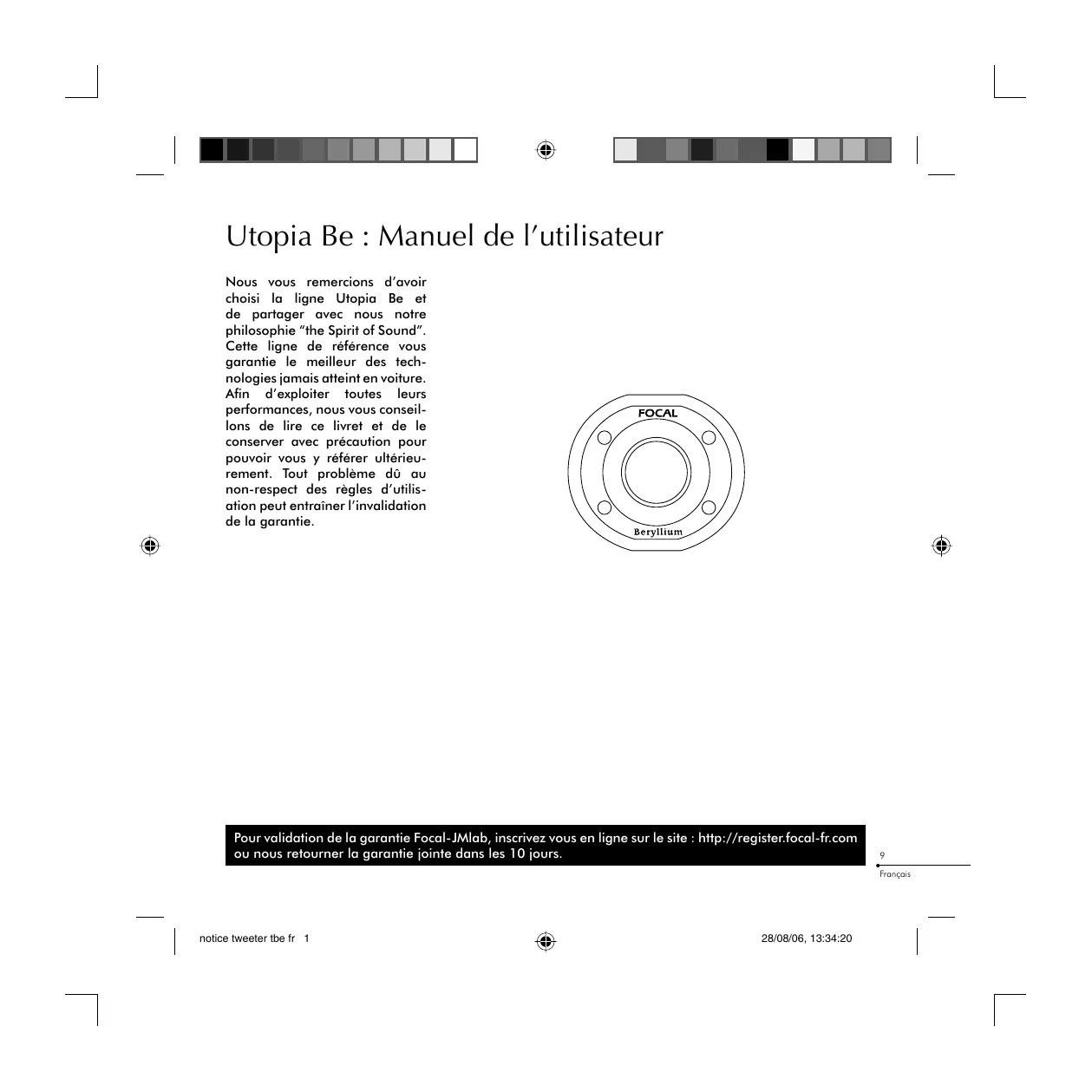

Utopia be : manuel de l'utilisateur

Nous vous remercions d'avoir choisi la ligne Utopia Be et de partager avec nous notre philosophie "the Spirit of Sound". Cette ligne de référence vous garantit le meilleur des technologies jamais atteint en voiture. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livre et de le conserver avec précaution pour pouvoir vous référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Mise en garde particulière sur le béryllium

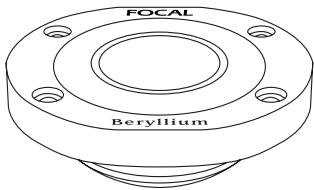

La ligne Utopia Be utilise un tweeter à dôme inverse en Béryllium pur, capable d'atteindre 40 kHz. Sous sa forme solide, ce matériel est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être prises pour ne pas s'exposer à des risques inutiles :

Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive. Pour éviter tout dommage accidentel, nous vous conseillons de mettre en place la cache haut-parleur en tissu. - Si le cône Béryllium est endommagé, le recouvrir autant que possible sur toute sa surface avec la bande adhésive de protection fournie. Prendre contact avec le revendeur afin de remplacer le tweeter. - Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif, puis doivent être placées dans le sac plastique hermétiquement clos fourni avant d'être renvoyé chez le revendeur.

Pour plus d'informations complémentaires, veuillez nous contacter directement à l'adresse suivante : [e-mail]

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déteriorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Période de rodage

Les haut-parleurs utilisés sur la ligne Utopia Be sont des éléments mécaniques extrêmement complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais riches en grave. Une fois les caractéristiques totalement stabilisées, vous pourrez profiter intégralement des performances de vos haut-parleurs Utopia Be.

Connexion kits tbe

Connectez le tweeter directement sur l'amplificateur précédé du filtre actif en respectant les polarités (fig. 1).

Fig. 1

Dimensions - Tre trenteur

Fig. 1

Fig. 2 et 3

Fig. 4 et 5

Choix des emplacements

Le tweeter TBe est conçu pour être monté en surface ou encastré en applique (conseillé), grâce aux deux kits de fixation fournis. Le choix de l'implantation du tweeter, de la méthode de montage, mais aussi l'orientation du tweeter ont une influence considérable sur le rendu des hautes fréquences, la stabilité de l'image stéréophonique et le "staging". L'idéal est de chercher le meilleur emplacement possible pour que les tweeters droit et gauche soient placés approximativement à égale distance de l'auditeur. L'emplacement idéal du tweeter exigera de multiples écoutes comparatives avant de procéder à un montage définitif. Le tweeter devra impérativement être placé en avant du point d'écoute, de préférence aux extrémités du tableau de bord (fig. 1, A), ou moins encore, sur les montants de pare-brise (fig. 1, B). Le carter des rétroviseurs (fig. 1, C) accepte généralement l'implantation d'un tweeter. Un positionnement en haut des portières (fig. 1, D) est acceptable, même si il n'est pas optimal en termes de "staging". Il est impératif de vérifier la profondeur d'encastrage du tweeter avant perçage.

Le Crossblock fourni avec les kits N°5, N°6 et N°7 contient toutes les fonctionnalités pour optimiser le réglage du tweeter en fonction de son implantation et de l'acoustique du véhicule.

Montage en surface

Le kit de fixation pour le montage en surface a été développé pour offrir une très grande souplesse d'utilisation, grâce à sa glissière qui offre toutes les possibilités d'orientation. Fixez le support au moyen de la vis directement sur la garniture du véhicule. Ne pas oublier la rondelle pour éviter le cisaillement du joint caoutchouc de la glissière (fig. 2). Faire passer les fils du tweeter au travers du support, puis y fixer le tweeter au moyen des 4 vis inox (fig. 3).

Montage encastre (recommandé)

Les assagés des clients Les excellents résultats (réponse plus linéaire, directivité moins maîtrisée) seront obtenus pour un montage des tweeters en encastrement. Découper la garniture en se servant du tweeter comme gabarit. Insérer le support de montage en affleurement avec sa barrette de fixation maintenue par le boulon (fourni). Bloquer la vis afin que la barrette pince le support et le maintienne fermement en haut de porte ou sur la planche de bord (fig. 4). Faire passer les fils du tweeter au travers du support, mettre en place le tweeter au moyen des 4 vis inox (fig.5).

Caractéristiques

Haut-parleur

Tweeter Tbe

Filtrage salle-de-bains maxi conseillé

non

Kit

Puissance maximale

TBe

Puissance nominale

200W

Sensibilité (2,83 V/m)

15W

Réponse en fréquence (±3 dB)

94,1 dB

Impédance nominale

2,5kHza40kHz

Dome

8 Ohms

Aimant

Dôme inverses en Béryllium pur

Fréquence de résonance (Fs)

Néodyme

Résistance continue (Re)

1294 Hz

Diamètre d'encastrement

6 Ohms

24,25 mm

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal-JMlab, inscrivez-vous en ligne sur le site : http://register.focal-fr.com ou nous retourner la garantie jointe dans les 10 jours.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Modèle :, N° de série : Nom du revendeur :, Ville :, Date de l'achat :, Prix de l'achat :, Votre nom :, Âge :, Profession :, Votre adresse complète :, Votre adresse e-mail :

Composition de votre installation (marque, modèle) :

Cassette : CD : Système de navigation :, Système multimédia : DVD :. Amplificateur : - Chargeur CD :, - Autres éléments :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur Conseil d'amis, relation Visite d'exposition, salon Article de presse Écoute en auditorium Possède déjà Focal Fiabilité / Qualité Catalogues Réputation Matériel Français Garantie Rapport qualité/prix Esthétique/Finition Son Autre

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez choisi Focal...

Vos annotations eventuelles :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauđière cedex - FRANCE

Numéros de série
