SIB-T - Enceinte de monitoring FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	FOCAL
Modèle	SIB-T
Type de produit	Enceinte de monitoring
Dimensions (L x H x P)	142 mm x 247 mm x 164 mm
Poids	2,6 kg
Couleurs disponibles	Blanc Pearl White (réf : Sib-T PW), Noir Jet Black (réf : Sib-T JB)
Puissance maximale	75 W
Puissance nominale	75 W/4Ω - 30 W, 15 W, 7,5 W/100 V (commutation sur bornier)
Impédance nominale	4Ω / 900Ω (7,5W) / 450Ω (15W) / 250Ω (30W)
Bande passante (±3 dB)	80 Hz - 20 kHz
Niveau de pression acoustique à 1 W/30 W (à 1 kHz, 1 m)	90/105 dB
Angle d'ouverture horizontal (à 1 kHz/4 kHz, -6 dB)	160°/130°
Angle d'ouverture vertical (à 1 kHz/4 kHz, -6 dB)	150°/70°
Fréquence de coupure du filtre passif	3 kHz
Haut-parleurs	Woofer 130 mm à cône Polyflex®, Tweeter 19 mm à dôme inversé en mylar
Mode de fonctionnement	Basse impédance (4Ω) ou haute impédance (100 V - 30 W, 15 W, 7,5 W)
Tension nominale	100 Volts
Température ambiante	-25 °C à +55 °C
Étanchéité	Environnement humide
Contenu de l'emballage	1 enceinte avec sa fixation, 1 set de vis pour l'accessoire de fixation
Garantie (France)	10 ans non transmissible à partir de la date d'achat

FOIRE AUX QUESTIONS - SIB-T FOCAL

Comment fixer l'enceinte SIB-T au mur ?

Utilisez la clé hexagonale fournie sous la base pour dévisser le socle. Fixez le socle au mur avec les trois vis et chevilles fournies, en vérifiant qu'aucun câble ou canalisation n'est présent dans le mur. Replacez l'enceinte sur le socle et revissez les attaches.

Quels câbles utiliser pour le raccordement en mode 100 V ?

Consultez le tableau des diamètres de câble en fonction de la puissance et de la distance. Par exemple, pour 30 W à 200 m, utilisez du 0,75 mm².

Comment basculer entre les modes basse impédance (4 Ω) et haute impédance (100 V) ?

Utilisez le commutateur sur l'enceinte pour sélectionner le mode souhaité : 4Ω (basse impédance) ou une des puissances en 100 V (30 W, 15 W, 7,5 W). Assurez-vous que l'amplificateur est configuré en conséquence.

Quelle est la puissance nominale de l'enceinte SIB-T ?

La puissance nominale est de 75 W sous 4Ω, et de 30 W / 15 W / 7,5 W sous 100 V selon la position du commutateur.

Quelles sont les dimensions et le poids de l'enceinte ?

Les dimensions sont 142 mm x 247 mm x 164 mm (L x H x P) et le poids est de 2,6 kg.

Comment nettoyer l'enceinte SIB-T ?

Utilisez un chiffon doux et sec pour dépoussiérer l'enceinte. Évitez les produits chimiques ou abrasifs. Ne nettoyez jamais les haut-parleurs directement.

Que faire si l'enceinte ne fonctionne pas après installation ?

Vérifiez d'abord la mise en phase des câbles (borne rouge avec rouge, noir avec noir). Assurez-vous que le commutateur de mode correspond à l'amplificateur. Contrôlez les connexions et le câblage.

La garantie est-elle valable en dehors de la France ?

En dehors de la France, la garantie est assurée par le distributeur officiel Focal-JMlab du pays, selon les conditions locales.

Peut-on utiliser l'enceinte en extérieur ?

L'enceinte supporte une température ambiante de -25°C à +55°C et est conçue pour un environnement humide, mais son utilisation en extérieur nécessite une protection contre les intempéries directes.

Comment brancher plusieurs enceintes SIB-T en mode 100 V ?

Le raccordement en mode 100 V se fait uniquement en parallèle. Respectez la polarité et utilisez le diamètre de câble adapté à la puissance totale et à la distance.

MODE D'EMPLOI SIB-T FOCAL

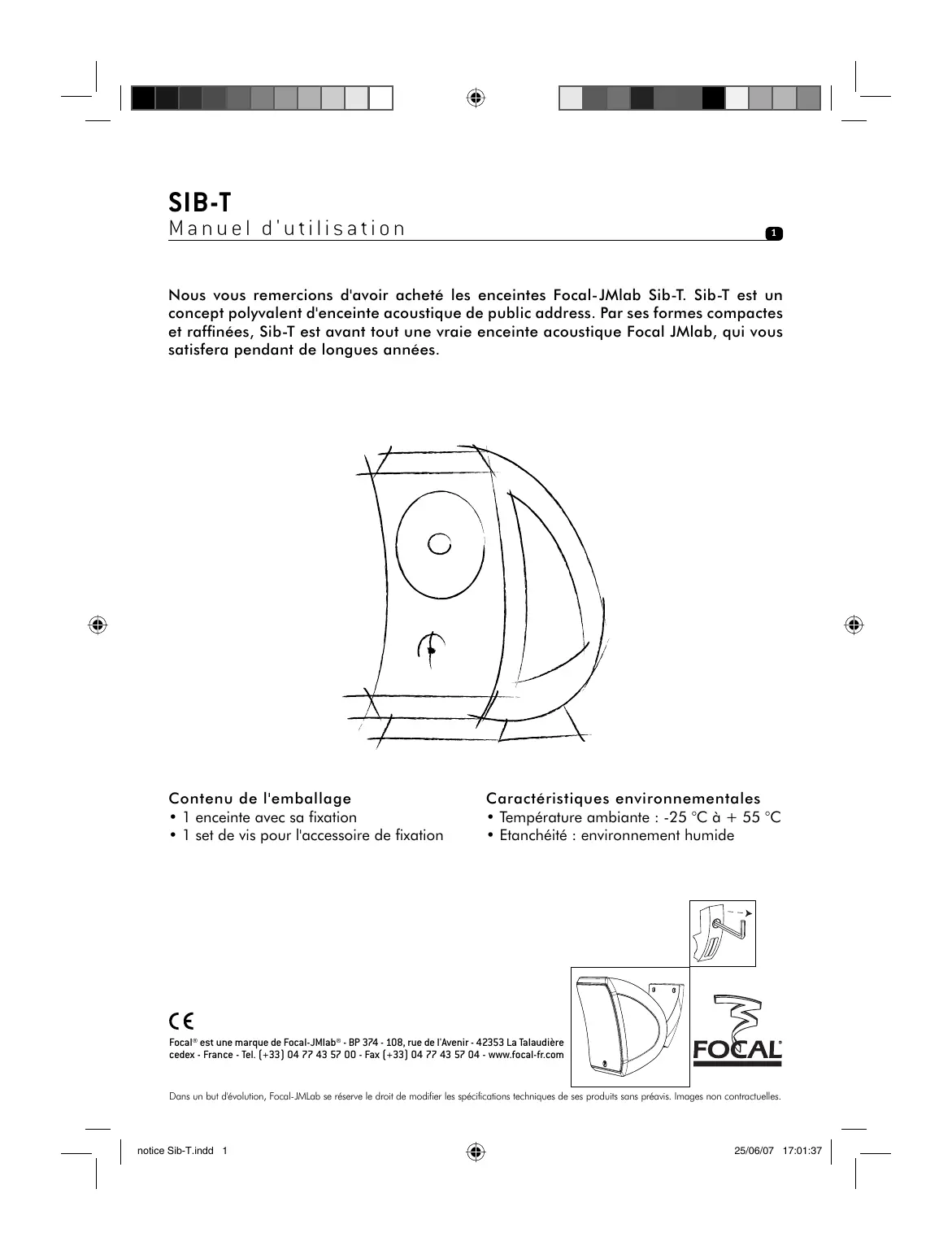

Nous vous remercions d'avoir acheté les enceintes Focal-JMlab Sib-T. Sib-T est un concept polyvalent d'enceinte acoustique de public address. Par ses formes compactes et raffinées, Sib-T est avant tout une vraie enceinte acoustique Focal-JMlab, qui vous satisfera pendant de longues années.

Contenu de l'emballage

• 1 enceinte avec sa fixation
• 1 set de vis pour l'accessoire de fixation

Caractéristiques environnementales

• Température ambiante : -25 °C à +55 °C
• Étanchéité : environnement humide

Focal est une marque de Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauđière Cedex - France - Tel. [phone] - Fax [phone] - www.focal-fr.com

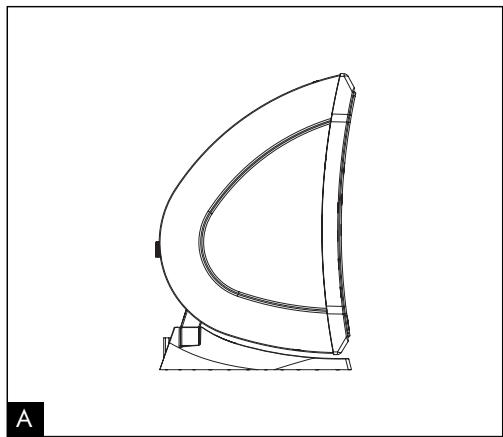

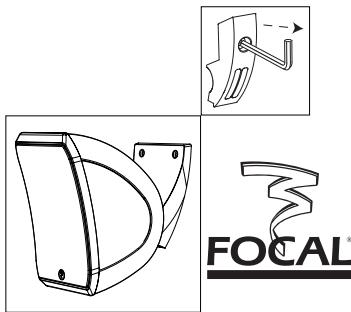

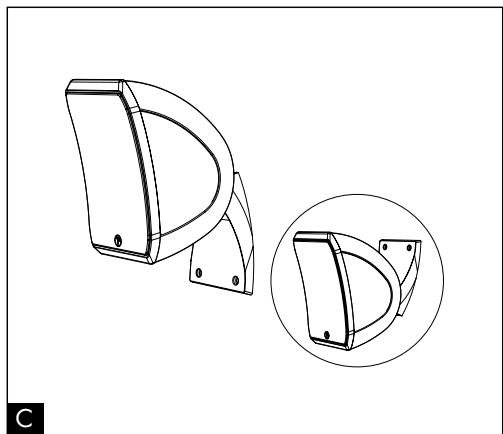

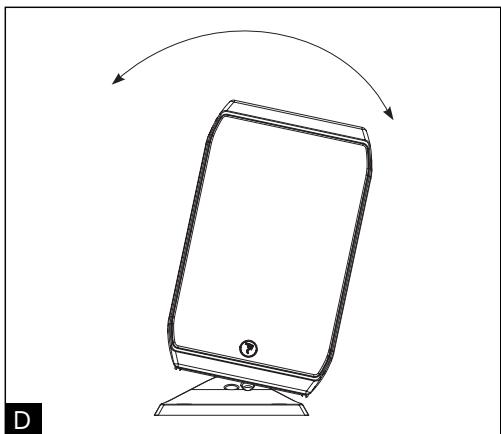

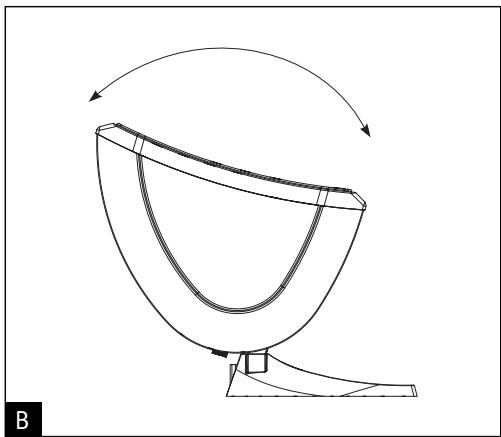

Fixation et orientation principales n°

Fixation et orientation principales n°2

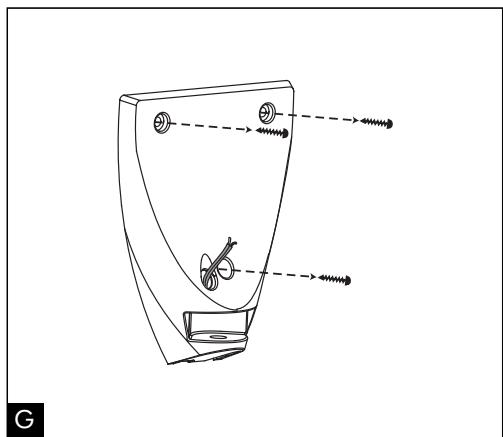

Fixation sur un mur ou sous un plafond

Avant toute fixation murale, vérifie qu'en aucun cas vous ne risquez de sectionner un câble électrique ou une canalisation à l'intérieur du mur.

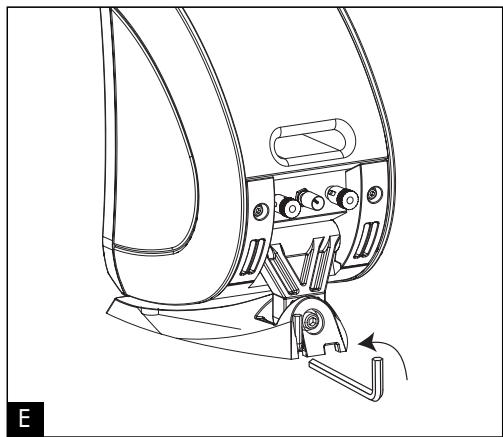

1. Utilisez la clé hexagonale fournie sous la base de Sib-T pour dévisser le socle et le séparer de l'enceinte.

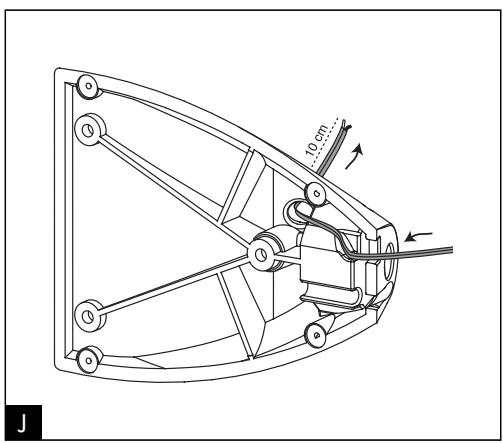

2. Câblage de Sib-T : voir chapitre "câblage" page 10. Passez le câble d'enceinte comme indiqué. Laissez 10 cm pour le câblage de Sib-T.

3. Placez le socle contre le mur et reperez les zones de perçage pour les trois vis de fixation fournies. Utilisez une mèche de 0 6 mm pour le perçage. Utilisez les trois chevilles fournies. Fixez le socle avec les trois vis.

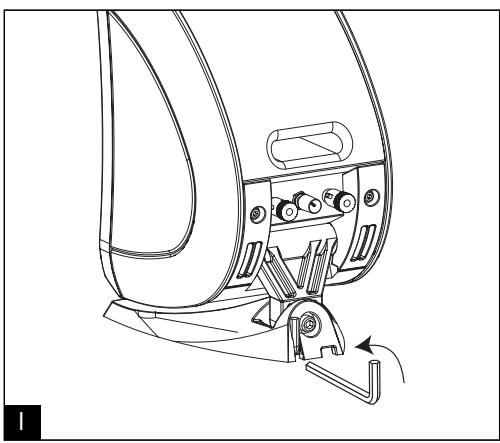

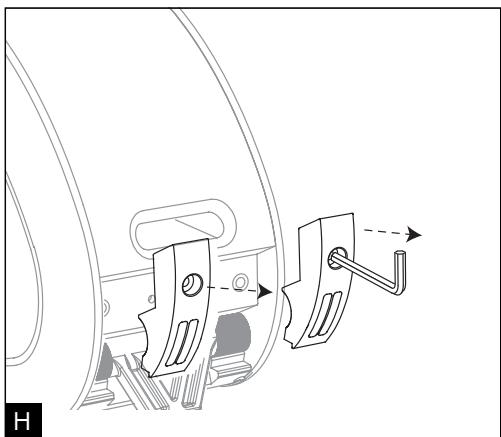

4. Dévissez les deux attaches avec la clé hexagonale.

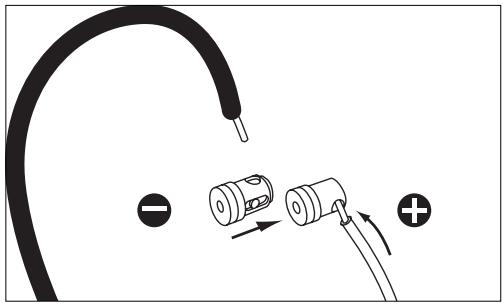

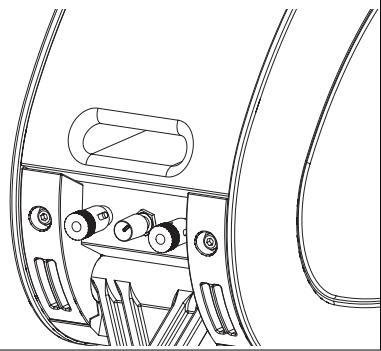

Raccordements

Respectez bien la mise en phase en reliant les bornes rouges marquées "+" de l'ampli à la borne rouge ou "+" de l'enceinte correspondante.

Procédez ensuite de même pour les bornes noires marquées " -".

Diamètre de câble à utiliser en fonction de la puissance et de la distance en mode 100 volts.

	Puissance en Watts
Longueur(en mètre)	60	120	200	300	400	500
50	0,75 mm	0,75 mm	0,75 mm	0,75 mm	0,75 mm	0,75 mm
100	0,75 mm	0,75 mm	0,75 mm	0,75 mm	1,5 mm	1,5 mm
200	0,75 mm	0,75 mm	1,5 mm	1,5 mm	2 mm	2,5 mm
400	0,75 mm	1,5 mm	2 mm	4 mm	4 mm
600	1,5 mm	1,5 mm	4 mm	6 mm

Cette enceinte est équipée d'un transformateur à haute impédance (100 V).

Le commutateur permet de sélectionner le mode de fonctionnement : soit en basse impédance

(4Ω), soit en haute impédance (100 V - 30 W, 15 W, 7,5 W).

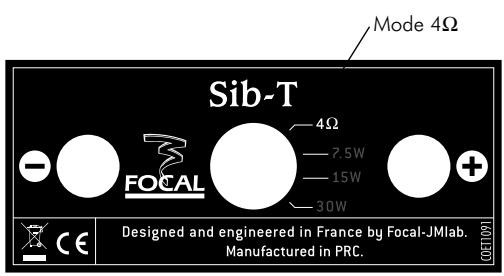

Utilisation en mode basse impédance (4Ω)

Attention! Avant de mettre en marche le système, bien vérifier que votre amplificateur est en mode 4

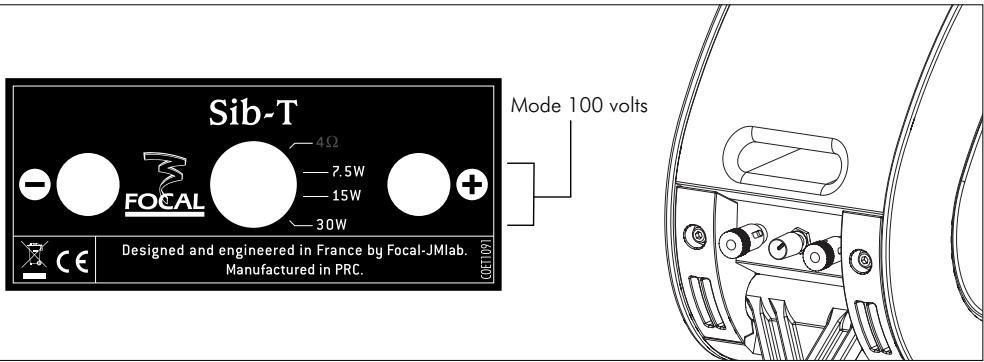

Utilisation en mode haute impédance (100 V)

Attention! Avant de mettre en marche le système, bien vérifier que votre amplificateur est en mode 100 V.

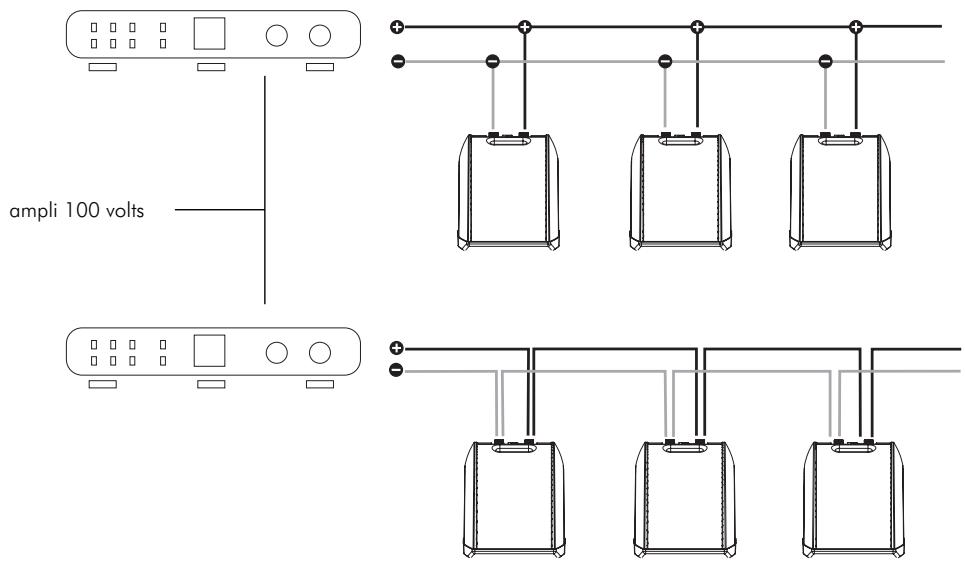

Le raccordement électrique en mode "100 V" se fait uniquement en parallèle

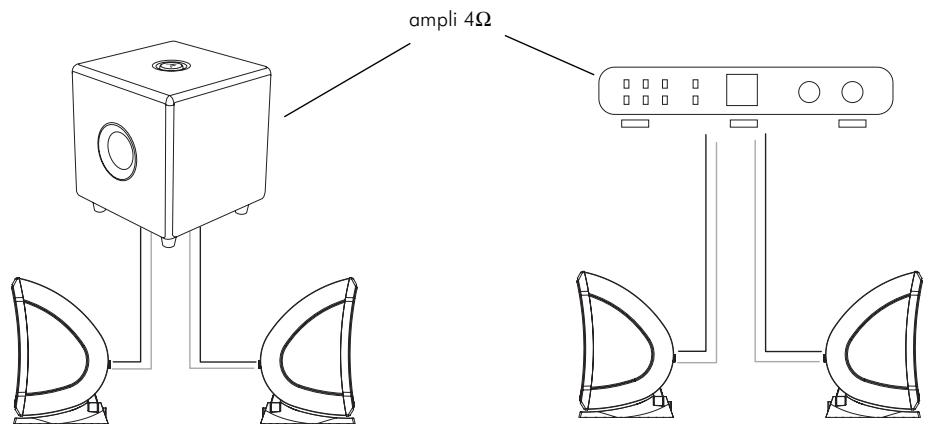

Le raccordement électrique en mode "4 Ω"

Sib-T

Puisance Max.	75 W
Puisance nominale	75 W/4Ω - 30 W, 15 W, 7,5 W/100 V (commutation sur bornier)
Niveau de pression acoustique à 1 W/30 W (à 1 kHz, 1 m)	90/105 dB
Bande passante (±3 dB)	80 Hz - 20 kHz
Angle d'ouverture horizontal (à 1 kHz/4 kHz, -6 dB)	160°/130°
Angle d'ouverture vertical (à 1 kHz/4 kHz, -6 dB)	150°/70°
Tension nominale	100 Volts
Impédance nominale	4Ω/900Ω (7,5W) / 450Ω (15W) / 250Ω (30W)
Fréquence de coupure du filtre passif	3 kHz
Haut-parleurs graves Haut-parleurs aigus	Woofer de 130 mm à cône Polyflex® Tweeter 19 mm à dôme inversé en mylar
Dimensions (L x H x P)	142 mm x 247 mm x 164 mm
Poids	2,6 kg
Couleur	Blanc Pearl White (réf : Sib-T PW) Noir Jet Black (réf : Sib-T JB)

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédie à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et determinera la nature de la panne. Si celui-ci est sous-garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Focal® est une marque de Focal-JMlab® - www.focal-professional.com
