Type de produit	Subwoofer Focal Polyglass
Caractéristiques techniques principales	Cones en Polyglass, bobines mobiles en aluminium, moteur puissant
Alimentation électrique	Non applicable (subwoofer passif)
Dimensions approximatives	Différentes tailles disponibles (ex. 10", 12", 15")
Poids	Varie selon le modèle (ex. environ 10 kg pour le modèle 12")
Compatibilités	Compatible avec la plupart des amplificateurs de voiture
Puissance	Puissance RMS variant selon le modèle (ex. 300W RMS pour le modèle 12")
Fonctions principales	Renforcement des basses fréquences, amélioration de la qualité sonore
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité limitée sans expertise
Informations générales utiles	Vérifier les spécifications de l'amplificateur pour une intégration optimale

FOIRE AUX QUESTIONS - POLYGLASS SUBWOOFERS FOCAL

Quel est le type de connecteur recommandé pour les subwoofers Focal Polyglass ?

Il est recommandé d'utiliser des connecteurs de type RCA pour assurer une connexion de haute qualité.

Comment installer correctement un subwoofer Focal Polyglass ?

Assurez-vous de respecter les spécifications d'installation du fabricant. Fixez le subwoofer dans un caisson approprié et vérifiez que les connexions sont sécurisées.

Quelle est la plage de fréquence des subwoofers Focal Polyglass ?

Les subwoofers Focal Polyglass ont généralement une plage de fréquence allant de 30 Hz à 200 Hz.

Comment régler le niveau de basses sur mon ampli avec le Focal Polyglass ?

Réglez le niveau de basses sur votre amplificateur en fonction de vos préférences d'écoute. Commencez par un niveau modéré et ajustez progressivement.

Que faire si le subwoofer ne fonctionne pas ?

Vérifiez d'abord les connexions et assurez-vous que l'amplificateur fonctionne correctement. Testez également le câblage et le fusible.

Les subwoofers Focal Polyglass sont-ils étanches ?

Les subwoofers Focal Polyglass ne sont pas conçus pour être étanches. Évitez l'exposition à l'eau ou à des conditions humides.

Quelle est la puissance maximale admissible des subwoofers Focal Polyglass ?

La puissance maximale admissible varie selon le modèle, mais elle se situe généralement entre 300 W et 600 W RMS.

Comment nettoyer mon subwoofer Focal Polyglass ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager les matériaux.

Puis-je utiliser un subwoofer Focal Polyglass dans un véhicule électrique ?

Oui, les subwoofers Focal Polyglass peuvent être utilisés dans des véhicules électriques, tant que l'alimentation électrique est compatible.

Y a-t-il une garantie sur les subwoofers Focal Polyglass ?

Oui, Focal offre généralement une garantie de 2 ans sur ses produits. Veuillez consulter les conditions de garantie spécifiques pour plus d'informations.

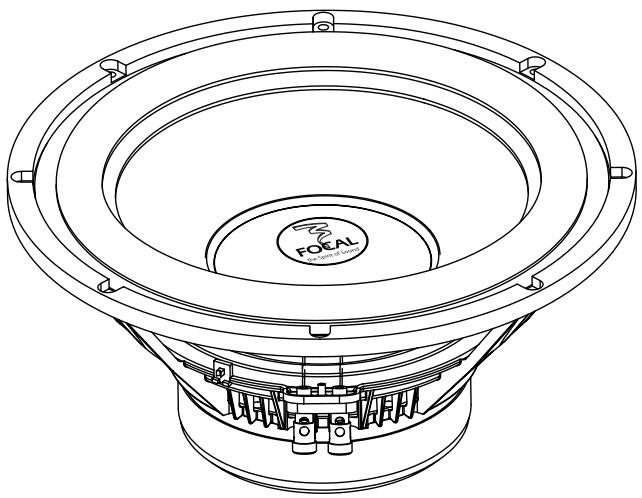

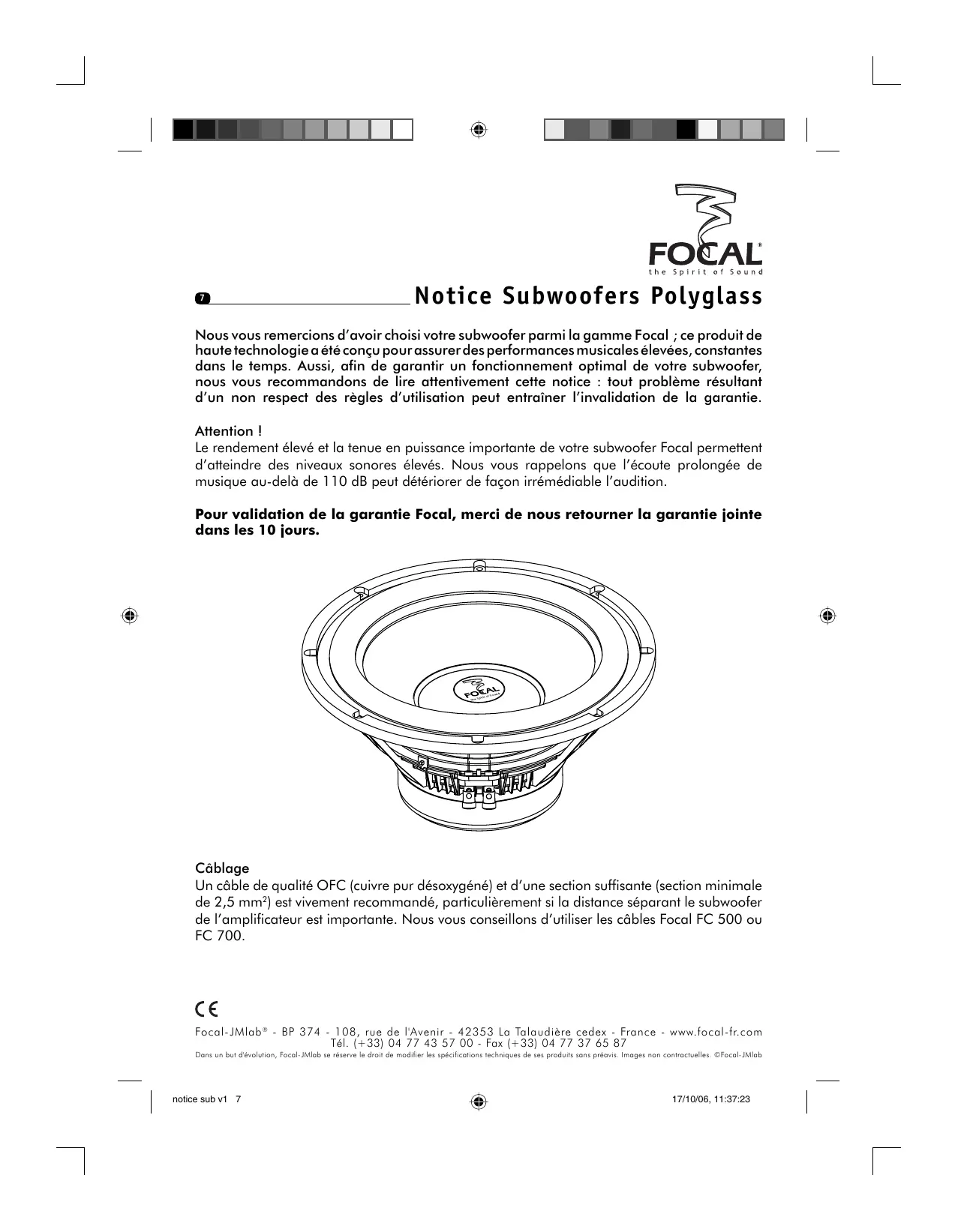

MODE D'EMPLOI POLYGLASS SUBWOOFERS FOCAL

Nous vous remercions d'avoir choisi votre subwoofer parmi la gamme Focal ; ce produit de haute technologie a été conçu pour assurer des performances musicales élevées, constantes dans le temps. Aussi, afin de garantir un fonctionnement optimal de votre subwoofer, nous vous recommandons de lire attentivement cette notice : tout problème résultant d'un non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Attention!

Le rendement élevé et la tenue en puissance importante de votre subwoofer FOCAL permettant d'atteindre des niveaux sonores élevés. Nous vous rappelons que l'écoute prolongée de musique au-delà de 110 dB peut déterminer de façon irrémédiable l'audition.

Pour validation de la garantie FOCAL, merci de nous retourner la garantie jointe dans les 10 jours.

Cablage

Un câble de qualité OFC (cuivre pur désoxygéné) et d'une section suffisante (section minimale de 2,5mm²) est vivement recommandé, particulièrement si la distance séparant le subwoofer de l'amplificateur est importante. Nous vous conseillons d'utiliser les câbles Focal FC 500 ou FC 700.

Connexions

Veillez à bien respecter les polarités lors du raccordement afin que le subwoofer et les autres haut-parleurs de l'installation fonctionnent parfaitement en phase.

La borne matérialisée par un point rouge correspond au positif (+), celle représentée par un point noir correspond au négatif (-). Le subwoofer peut être installé dans un caisson avec le moteur à l'extérieur ; le volume de charge sera alors légèrement augmenté mais l'accord du caisson n'en sera que peu modifié. Cependant, il est impératif d'inverser les polarités du subwoofer afin qu'il reste en phase avec les autres haut-parleurs.

Utilisation de plusieurs subwoofers

Une pression acoustique plus importante sera obtenue en utilisant plusieurs subwoofer. Selon la complexité de l'installation, le raccordement des subwoofer sur l'(es) amplificateur(s) se fera de plusieurs manières : branchements en parallèle, en série ou à l'aide d'une combinaison de ces deux modes.

Seul un amplificateur de qualité garantira un fonctionnement parfait sous une impédance de charge faible : 2 Ω voir 1 Ω. Le besoin de l'amplificateur sera donc effectué en tenant compte des exigences de l'installation.

Branchements en parallèle

Relier les bornes positives (+) des subwoofer et raccorder sur la cosse positive de l'amplificateur. Procéder de même avec les bornes négatives (-) et brancher sur la cosse négative de l'amplificateur.

Calcul de l'impédance (Z) en utilisant des subwoofer d'une impédance nominale (R) de 4 :

• 2 subwoofoers: 1 / Z = 1 / R1 + 1 / R2 1 / Z = 1 / 4 + 1 / 4 Z = 2
• 3 subwoofer: 1 / Z = 1 / R1 + 1 / R2 + 1 / R3 Z = 1,33

Branchements en série

Lorsque l'installation comprend plusieurs subwoofer, il est parfait souhaitable de raccorder ceux-ci en série, afin d'éviter une valeur d'impédance trop BASSE, risquant de mettre en difficulté l'amplificateur.

Relier la borne positive (+) d'un subwoofer à la cosse positive de l'amplificateur ; relier ensuite la borne négative (-) de ce subwoofer à la borne positive du deuxième subwoofer et la borne négative de ce dernier à la cosse négative de l'amplificateur.

Calcul de l'impédance (Z) en utilisant des subwoofer d'une impédance nominale (R) de 4 Ω :

• 2 subwoofers: Z = R1 + R2 Z = 4 + 4 Z = 8

Branchements série parallèle

C'est une combinaison des deux modes qui permet d'obtenir une impédance de charge adaptée à l'installation et aux spécifications de l'amplificateur.

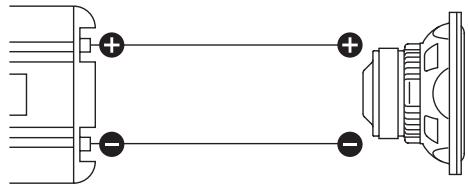

Raccordements des subwoofers

Exemples de configurations avec plusieurs subwoofers :

2 subwoofer s en parallele. L = 2

3 subwoofers en parallèle. Z = 1,33

2 subwoofers en série. Z = 8

4 subwoofers en série / parallèle. Z = 4

Réglage de la fréquence de coupure

La fréquence de coupure d'un subwoofer se situe le plus souvent entre 60 et 100Hz, une coupure vers 80Hz représente un réglage de base qui sera affiné par des écoutes successives ou à l'aide d'un analyseur audio.

Installation en caisson

Nous conseillons une charge bass-réflex, afin de préserver une belle linéarité ainsi qu'une réponse en phase homogène. Ce type de charge vous permettra d'obtenir un message musical proche de l'original et sans coloration.

En page 10, nous vous proposons des volumes différents pour chaque subwoofer.

Charge basse-réflex

Le rendement d'une enceinte bass-reflex est supérieur à celui d'une enceinte close puisqu'une partie de l'onde arrêtée est ajoutée à l'onde avant. Elle permet de limiter le déplacement de la membrane et la distorsion à la fréquence de résonance. La coupure dans l'extrême grave est plus raide que dans un système clos. L'évent peut être réalisé à l'aide d'un tube PVC ou vous pouvez vous procurer des événements

profilés aux extrémités qui permettent de réduire les bruits de circulation d'air. Ce type de charge convient parfaitement pour l'écoute des musiques modernes.

Réalisation du caisson

La réalisation du caisson est délicate car son étanchéité doit être absolue et ses résonances internes parfaitement amorties. Pour ces raisons, il est vivement conseillé de le réaliser à l'aide de matériaux très denses tels que le MDF (Isorel Médium ou Médite). La fixation de tasseaux à l'intérieur du caisson permettra de limiter les vibrations du coffret. À pleine puissance, on ne doit pas sentir le caisson vibrer en posant la main dessus ; l'épaisseur minimum des panneaux sera de 19 mm. L'intérieur du caisson sera garni d'un matériel absorbant (feutre, ouate, laine de roche), de façon à amortir les résonances internes.

Pour des raisons de sécurité, il est impératif de fixer solidement le caisson dans le coffre.

Calcul du volume interne

Formule de calcul du volume interne: Vb = B × C × (D + (A - D) / 2)

1 - Dimensions extérieures en mm avec parois en médiate de 19 mm d'épaisseur. 2 - (Ø x L) en cm.

Volume interne1	15 L	20 L	30 L	40 L	50 L	60 L
A	280	300	370	370	450	450
B	280	300	370	370	440	440
C	360	410	380	490	440	530
D	180	190	237	237	260	260
Eventse227 V1	7 x 25	7 x 25	7 x 25
Eventse33 V1			7 x 23	7 x 23
Eventse40 V1					7 x 40	7 x 40

Puissance recommandée

La tenue en puissance de votre subwoofer Focal est très élevée ; il est donc important de l'associer à un amplificateur de qualité, dont les caractéristiques garantiront, à faible comme à niveau élevé, d'excellentes performances musicales ainsi qu'un contrôle parfait du subwoofer. L'amplificateur ne doit pas saturer car il risquerait, par la distorsion engendrée, d'endommager fatalement votre subwoofer.

Conditions de garantie

En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Caractéristiques techniques

	27 V1	33 V1	40 V1
Diam. cône	20,5 cm	26 cm	33,5 cm
Sd	330,06 cm²	530,93 cm²	881,41 cm²
Xmax	6 mm	7,5 mm	7,5 mm
Fs	39,01 Hz	25,25 Hz	26,84 Hz
Qes	0,510	0,360	0,510
Qms	3,470	3,440	4,620
Qts	0,445	0,326	0,459
Vas	21,43 litres	91,79 litres	165,66 litres
Res	19,73 Ohms	31,92 Ohms	29,89 Ohms
Mms	118,87 g	171,36 g	231,60 g
BI	12,87 N/A	15,88 N/A	15,90 N/A
Le	23,20 mH	58,48 mH	38,37 mH
Re	2,9 Ohms	3,34 Ohms	3,3 Ohms

Paramètres

	27 V1	33 V1	40 V1
Impédance	4 Ohms	4 Ohms	4 Ohms
Puisance maximum	500 W	800 W	800 W
Puisance nominale	250 W	400 W	400 W
Sensibilité (2,83 V / 1 m)	90 dB	92 dB	93,5 dB
Diamètre d'encastrement	233 mm	287 mm	351 mm
Profondeur d'encastrement	130 mm	158 mm	185 mm

Notice subwoofers polyglass

Courbes de réponse :

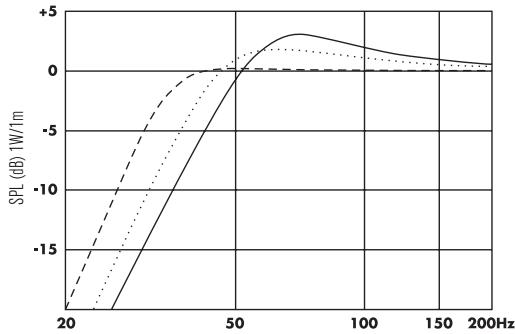

27 V1

Caisson bass-reflex

15 litres

F-3=46Hz/Grave rapide et tendu

20 litres

F-3 = 40 Hz / Grave dynamique et nerveux

30 litres

F-3=33Hz/Grave profond et articulé

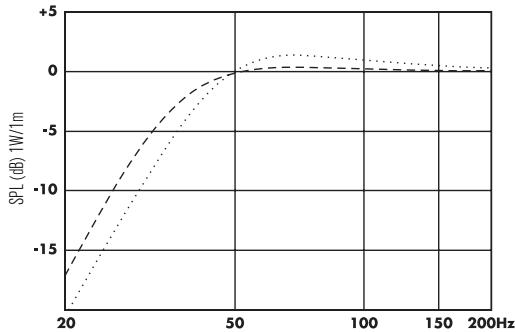

33 V1

Caisson bass-reflex

30 litres

F-3 = 40 Hz / Grave dynamique et nerveux

40 litres

F-3=36Hz/Grave profond et articulé

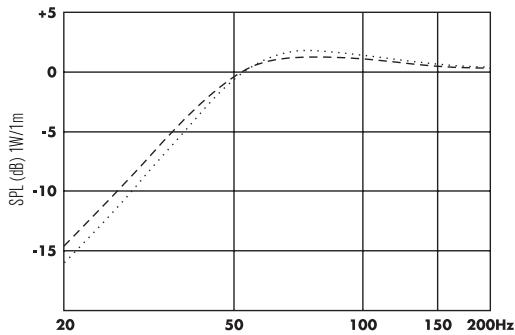

40 V1

Caisson bass-reflex

50 litres

F-3 = 43 Hz / Grave dynamique et nerveux

60 litres

F-3=40Hz/Grave profond et articulé

Garantie france

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauđière cedex - FRANCE

Modèle:

N° de série:

Nom du revendeur :

Ville :

Date d'achat:

Prix de l'achat:

Votre nom :

Âge : Profession :

Votre adresse e-mail :

Composition de votre installation (marque, modèle) :

Cassette:

CD:

Système de navigation :

• Système multimédia :

DVD:

■ Amplificateur :

• Chargeur CD :

Autres éléments :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur

Conseil d'amis, relation

Visite d'exposition, salon

Article de presse

Rapport qualité/prix

Esthétique/Finition

□Autre

Son

En cas de renouvellement, quels étaient vos précédents haut-parleurs?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Model:

Serial number:

Nom du distributeur:

Town:

Date deachat:

Prix d'achat:

Your name:

Age : ____ Occupation : ____
