MODE D'EMPLOI CHORUS V FOCAL

L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.

1. Lire ces instructions.
2. Conserver ces instructions.
3. Prénez en considération les mises en garde.
4. Suivez toutes les instructions.
5. Ne pas utiliser cet appareil en présence d'eau.
6. Nettoyer l'appareil avec un chiffon sec.
7. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant.
8. Ne pas installer l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bague de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
9. Respecter les instructions de sécurité concernant le cordon d'alimentation secteur. Le cordon d'alimentation présente deux lames dont l'une est plus large que l'autre. Un cordon avec mise à la terre contient deux lames ainsi qu'une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour object d'assurer votre sécurité. Si le cordon d'alimentation ne s'adapte pas à votre prise d'alimentation secteur, consultez un électricien et remplacez la prise secteur désuète.
10. Assurez-vous que le câble d'alimentation ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.
11. N'utiliser que les accessoires recommandés par le fabricant.
12. N'utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basclement.
13. Débranchez l'appareil en cas d'orage ou pendant de longues périodes pendant lesquelles l'appareil n'est pas utilisé.

Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l'arrête) de cet appareil. Aucune pièce n'est replacable par l'utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée.

1. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la dépréciation du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.
2. Ne pas utiliser d'accessoires non recommandés par le fabricant de l'appareil afin d'éviter tout risque.
3. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'appareil. En cas d'hésitation sur le type d'alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.
4. Si une antenne extérieure ou un réseau câble est connecté à votre appareil, assurez-vous que l'antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l'électricité statique. Les informations relatives à la façon de relier correctement le mot à la terre, ainsi que le fil d'antenne à l'unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les specifications de l'électrode de terre sont contenues dans l'article 810 de la norme National Electrique, ANSI/ NFPA 70.
5. Une antenne extérieure doit toujours être tenue à l'écart des lignes haute tension ou des circuits électriques et d'éclairage de force intensité ainsi que de l'endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l'installation d'une antenne extérieure, un soin tout particulier doit être pris afin d'éviter tout contact avec de tels circuits, ceux-ci pouvant présenter un risque mortel.

Le point d'exclamation contenu dans un triangle équilatéral a pour objet de prévenir

l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.

1. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
2. Ne jamais insérer un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répandre de liquide sur l'appareil.
3. Ne tentez pas de réparer cet appareil par vos propres moyens ; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
4. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentent des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.
5. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
6. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et uniquement selon les instructions fournies. Fil d'antenne-
7. Le commutateur On/Off situé à l'arrière du subwoofer permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utiliser.
8. Ne pas exposer à des égouttements d'eau ou des éclaboussures.

Nous vous remercions d'avoir choisi le caisson de grave actif Chorus V et de partager avec nous notre philosophie : "the Spirit of Sound". Ce caisson de très haute technicité intègre les ultimes perfections de Focal en matière de conception de haut-parleurs et d'amplification pour la haute-fidélité et le home cinéma.

Afin d'exploiter toutes ses performances, nous vous conseillons de suivre les instructions de ce livre, puis de le conserver avec précaution pour vous y référer ultérieurement.

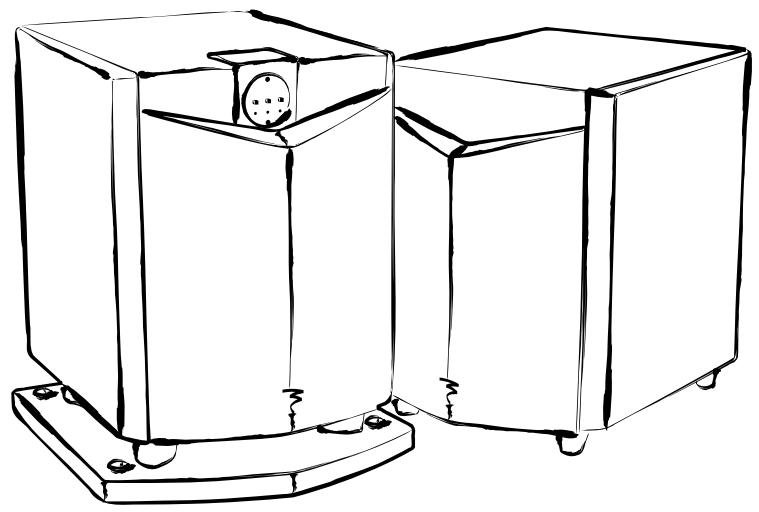

Période de rodage

Le woofer utilisé dans Chorus V est un élément mécanique complexe qui exige une période de rodage pour fonctionner au maximum de ses possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner ce caisson de grave une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de votre subwoofer actif.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

\section*{Caractéristiques}

Subwoofer 27 cm Polyglass

SW800V

Amplificateur BASH® 350 Wrms (500 W max). SW 700 V :

Amplificateur BASH® 300 Wrms (400 W max).

Construction en MDF avec flancs rapportés non parallèles.

Système Powerflow (SW 800 V).

Fonctionnalités :

• Filtre actif passage-haut variable
• Inverseur de phase
• Entrée directe LFE
• Entrée stéreo
• Entrées / sorties haut niveau
• Autopower
• Mode Boost (SW 800 V)
• Mode Subsonic (SW 800 V)
• Mode Night (SW 800 V)

C E

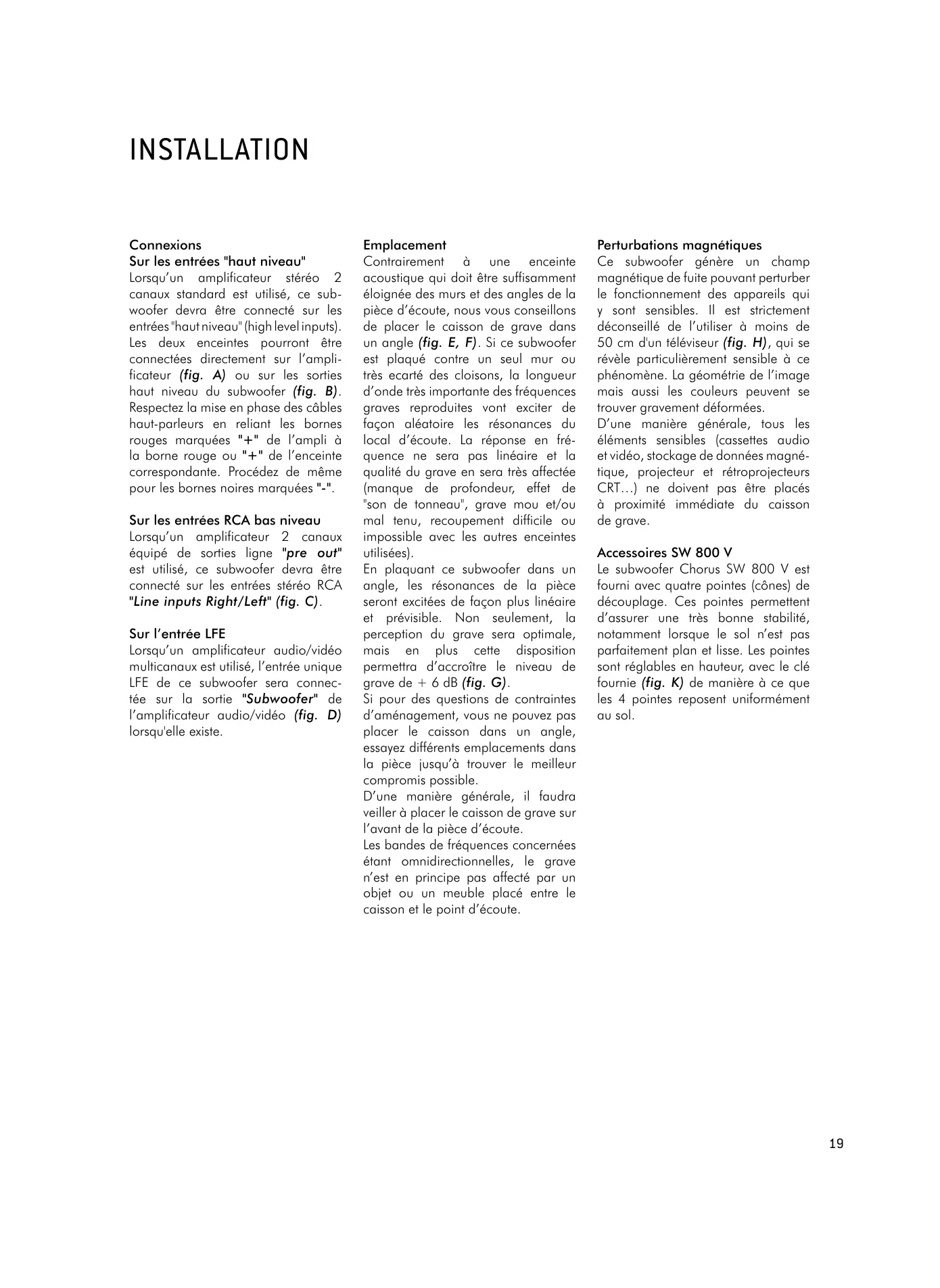

Sur les entrées "haut niveau

Lorsqu'un amplificateur stéreo 2 canaux standard est utilisé, ce subwoofer devra être connecté sur les entrées "haut niveau" (high level inputs). Les deux enceintes pourront être connectées directement sur l'amplificateur (fig. A) ou sur les sorties haut niveau du subwoofer (fig. B). Respectez la mise en phase des câbles haut-parleurs en reliant les bornes rouges marquées "+" de l'ampli à la borne rouge ou "+" de l'enceinte correspondante. Procédez de même pour les bornes noires marquées "-".

Sur les entrées RCA bas niveau

Lorsqu'un amplificateur 2 canaux équipé de sorties ligne "pre out" est utilisé, ce subwoofer devra être connecté sur les entrées stéréo RCA "Line inputs Right/Left" (fig. C).

Sur l'entrée LFE

Lorsqu'un amplificateur audio/vidéo multicanal est utilisé, l'entrée unique LFE de ce subwoofer sera connectée sur la sortie "Subwoofer" de l'amplificateur audio/vidéo (fig. D) lorsqu'elle existe.

Emplacement

Contrairement à une enceinte acoustique qui doit être suffisamment éloignée des murs et des angles de la pièce d'écoute, nous vous conseillons de placer le caisson de grave dans un angle (fig. E, F). Si ce subwoofer est plaqué contre un seul mur ou très écarté des cloisons, la longueur d'onde très importante des fréquences graves reproduites sont excitées de façon aléatoire les résonances du local d'écoute. La réponse en fréquence ne sera pas linéaire et la qualité du grave en sera très affectée (manque de profondeur, effet de "son de tonneau", grave mou et/ou mal tenu, recoupement difficile ou impossible avec les autres enceintes utilisées).

En plaçant ce subwoofer dans un angle, les résonances de la pièce seront excitées de façon plus linéaire et prévisible. Non seulement la perception du grave sera optimale, mais en plus cette disposition permettra d'accroître le niveau de grave de +6 dB (fig. G).

Si pour des questions de contraintes d'aménagement, vous ne pouvez pas placer le caisson dans un angle, essayez différents emplacements dans la pièce jusqu'à trouver le meilleur compromis possible.

D'une manière générale, il faudra veiller à placer le caisson de grave sur l'avant de la pièce d'écoute.

Les bandes de fréquences concernées étant omnidirectionnelles, le grave n'en est pas affecté par un objet ou un meuble placé entre le caisson et le point d'écoute.

Perturbations magnétiques

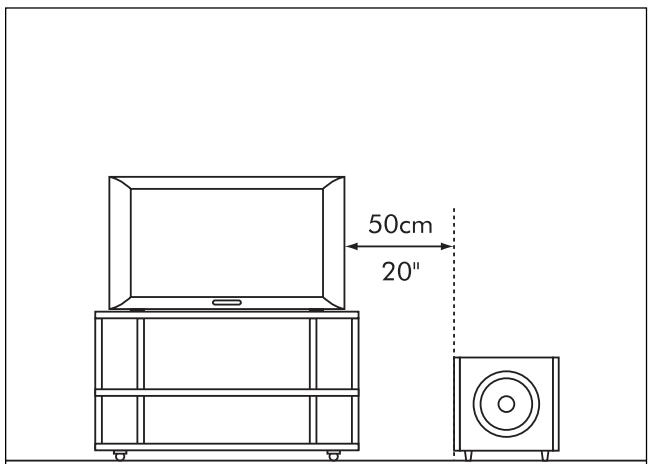

Ce subwoofer génère un champ magnétique de fuite pouvant perturber le fonctionnement des appareils qui sont sensibles. Il est strictement déconseillé de l'utiliser à moins de 50 cm d'un téléviseur (fig. H), qui se révèle particulièrement sensible à ce phénomène. La géométrie de l'image mais aussi les couleurs peuvent se trouver gravement déformées.

D'une manière générale, tous les éléments sensibles (cassettes audio et vidéo, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate du caisson de grave.

Accessoires SW 800 v

Le subwoofer Chorus SW 800 V est fourni avec quatre pointes (cônes) de découplage. Ces pointes permettent d'assurer une très bonne stabilité, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes sont réglables en hauteur, avec la clé fournie (fig. K) de manière à ce que les 4 pointes reposent uniformément au sol.

Mise en route

Allumage / extinction temporisée automatique

Ce subwoofer est équipé d'un système de détection automatique du signal audio. Lorsque le contacteur "Power" est placé en mode "Auto", le caisson se mettra immédiatement sous tension dès qu'un signal audio sera détecté en entrée. En mode "Power On", le détector est inactif et le caisson est maintenu sous tension en permanence.

Inversement, lorsque aucun signal n'est reconnu en entrée du caisson au bout de 3 minutes environ, le système de détection met automatiquement le caisson en mode veille.

En cas d'absence prolongée durant plusieurs jours, il est conseillé de mettre le contacteur de mise sous tension sur "Off".

En cas d'orage, débranchez le cordon secteur.

Réglage rapide

1 - Raccordez le caisson de grave au secteur. 2 - Mettez l'interrupteur de mise sous tension sur "ON". 3 - Connectez le caisson de grave à l'amplificateur utilisé selon l'une des 3 méthodes proposées. 4 - Réglez le potentiomètre "CROSSOVER" en position intermédiaire (environ 100 Hz). 5 - Ajustez le potentiomètre "VOLUME" à mi-course.

Note : la fonction "Crossover" est inopérante si ce subwoofer est connecté sur l'entrée "Line Inputs LFE".

Réglages fin

1 - Ajustez le niveau de grave en fonction des autres enceintes utilisées. Ce réglage pourra se faire en utilisant des programmes musicaux aussi variés que possible. Le grave devra être présent sans être trop pesant. 2 - Choisissez le mode de l'inverseur de phase (0^ ou 180^). La bonne position est celle qui procure subjectivement un niveau de grave le plus élevé et le plus équilibré. 3 - Affinez le réglage de la fréquence de coupure autour de 100 Hz. Plus cette valeur sera réglée bas, plus le grave semblera profond et ample. Plus elle sera élevée, plus les impacts seront percutants. Le bon réglage est obtenu lorsque toutes ces caractéristiques sont simultanément atteintes. 4 - Réajustez au besoin le réglage du volume. 5 - Cette procédure devra être reproductive chaque fois que le caisson de grave changera de place.

Mode night

Les niveaux faibles sont amplifiés pour que les graves restent intelligibles, même à bas niveau d'écoute. Les signaux élevés sont au contraire limités en amplitude. Cette fonction permet de conserver un excellent comportement d'écoute dans le grave, même à très faible volume d'écoute, en minimisant la gène pour le voisinage et l'entourage.

Mode boost

Accentuation du niveau de grave de +3 dB à 40Hz. À utiliser au besoin de préférence sur les films multicanaux pour des graves très dynamiques.

Mode subsonic

Ce filtre est très utile lorsque le subwoofer est placé dans une petite pièce et/ou dans un angle de la pièce, ou bien encore si les parois de la pièce sont minces ou peu rigides. La pièce risque alors de générer un niveau sonore excessif dans l'infra-grave et entrer en saturation. Des vibrations et des bourdonnements désagréables peuvent alors apparaître. Le filtre Subsonic élimine cette gène pour retrouver un grave propre et tenu.

Choix des câbles

Lorsque ce subwoofer est connecté à l'amplificateur sur des entrées "haut niveau", utilisez des câbles haut-parleurs d'une section égale ou supérieure à 1,5 mm². Lorsque ce subwoofer est connecté à l'amplificateur sur les entrées ligne stéréo ou LFE, utilisez un cordon RCA/RCA blindé de longueur adaptée. Dans tous les cas, besoin conseil à votre revendeur pour trouver la solution la mieux adaptée à vos besoins.

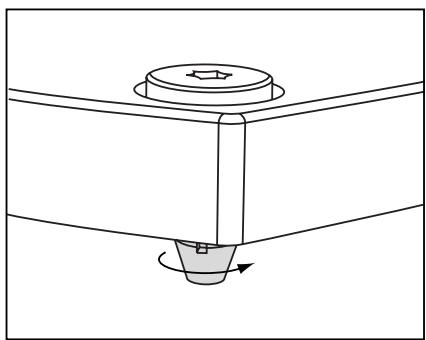

Mise en place des embouts de protection sur les pointes

[fig. I, J]

	Chorus SW 800 V	Chorus SW 700 V
Description	Subwoofer compact bass-reflex	Subwoofer compact bass-reflex
Haut-parleur	Woofer Polyglass 27 cm	Woofer Polyglass 27 cm
Coupure basse (-6 dB)	27 Hz	29 Hz
Réponse en fréquence (±3 dB)	32 Hz - 160 Hz	36 Hz - 160 Hz
Fréquence coupure filtré	40 à 160 Hz - ④	40 à 160 Hz - ④

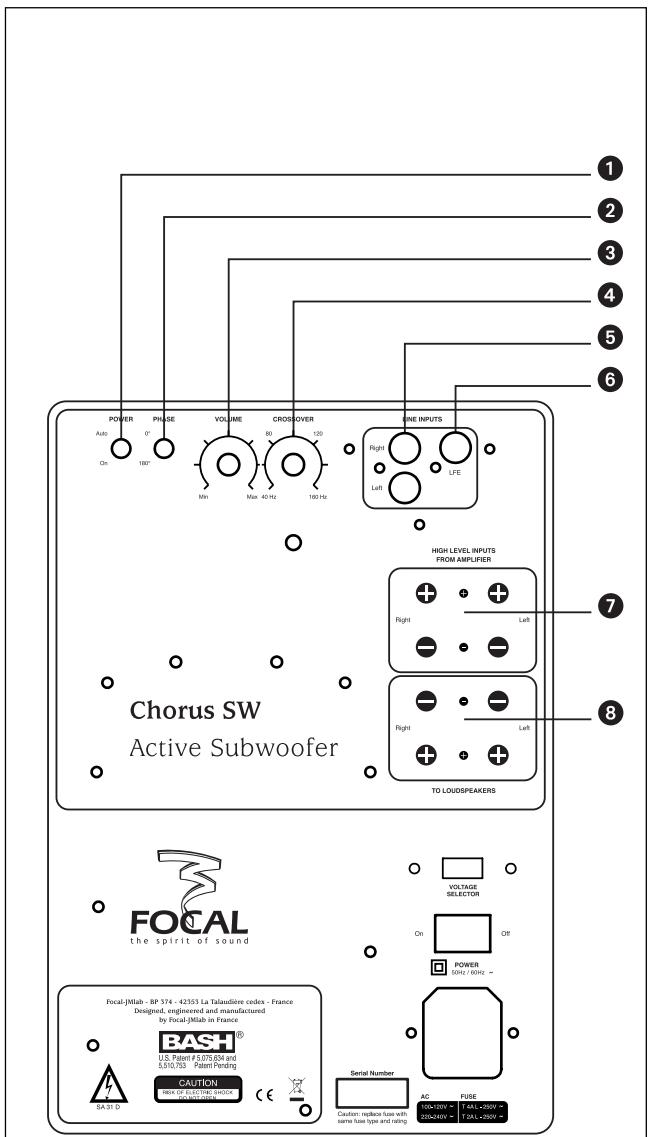

Entrées niveaux variables	Entrées ligne bas niveau stéréo - ⑤Entée ligne directe LFE - ⑥Entées haut niveau stéréo - ⑦	Entrées ligne bas niveau stéréo - ⑤Entée ligne directe LFE - ⑥Entées haut niveau stéréo - ⑦
Sensibilité	Haut niveau stéréo - ③	Haut niveau stéréo - ⑧
Fonctionnalités	Mode Boost - ⑨Mode Subsonic - ⑩Mode Night - ⑪
Volume	Variable - ③	Variable - ③
Phase	0° / 180° - ②	0° / 180° - ②
Modes d'alimentation	On / auto - ①	On / auto - ①
Dimensions (H x L x P)	456 x 324 x 426 mm	420 x 326 x 433 mm
Poids (unité)	18,8 kg	15,3 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 10 ans pour les pièces mécaniques et de 1 an sur l'électronique, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédé à vos frais, dans son emballage d'origine, auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne

couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparation des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.
