Type de produit	Subwoofer Focal Polyglass
Caractéristiques techniques principales	Technologie Polyglass, cône en fibre de verre, bobine mobile en aluminium, suspension en caoutchouc
Alimentation électrique	Non applicable (passif)
Dimensions approximatives	Différentes tailles disponibles (ex: 8", 10", 12")
Poids	Varie selon le modèle (ex: 8 kg pour le modèle 12")
Compatibilités	Compatible avec la plupart des amplificateurs de voiture
Puissance	Puissance RMS variant selon le modèle (ex: 300W RMS pour le modèle 12")
Fonctions principales	Renforcement des basses fréquences, amélioration de la qualité sonore
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour certaines réparations
Sécurité	Utiliser uniquement avec des amplificateurs compatibles pour éviter les surcharges
Informations générales	Recommandé pour les passionnés de musique et les systèmes audio de haute qualité

FOIRE AUX QUESTIONS - SUBWOOFERS POLYGLASS FOCAL

Comment installer correctement le subwoofer Focal Polyglass ?

Pour installer le subwoofer Focal Polyglass, assurez-vous de le monter dans un caisson adapté à ses spécifications. Utilisez des vis de fixation appropriées et vérifiez que toutes les connexions électriques sont bien sécurisées.

Quels sont les réglages recommandés pour optimiser le son du subwoofer ?

Pour obtenir un son optimal, réglez la fréquence de coupure de votre amplificateur entre 80 Hz et 120 Hz. Ajustez également le niveau du gain pour éviter la distorsion tout en obtenant un son puissant.

Que faire si le subwoofer ne fonctionne pas ?

Vérifiez d'abord toutes les connexions électriques et assurez-vous que l'amplificateur fonctionne. Testez le subwoofer avec une autre source audio pour déterminer si le problème vient de l'unité ou de l'amplificateur.

Comment entretenir mon subwoofer Focal Polyglass ?

Pour entretenir votre subwoofer, nettoyez-le régulièrement avec un chiffon doux et évitez l'humidité excessive. Assurez-vous également que le caisson est en bon état pour éviter toute vibration indésirable.

Quelle est la garantie pour les subwoofers Focal Polyglass ?

Les subwoofers Focal Polyglass sont généralement couverts par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour bénéficier de la garantie.

Comment choisir le bon caisson pour mon subwoofer Focal Polyglass ?

Pour choisir un caisson adapté, consultez le manuel de votre subwoofer pour connaître les dimensions et le volume recommandé. Assurez-vous également que le caisson est conçu pour le type de subwoofer que vous avez.

Est-il normal que le subwoofer chauffe pendant l'utilisation ?

Un léger échauffement est normal pendant l'utilisation, surtout à des volumes élevés. Assurez-vous que le subwoofer est bien ventilé et ne le laissez pas fonctionner à des niveaux excessifs pendant une période prolongée.

MODE D'EMPLOI SUBWOOFERS POLYGLASS FOCAL

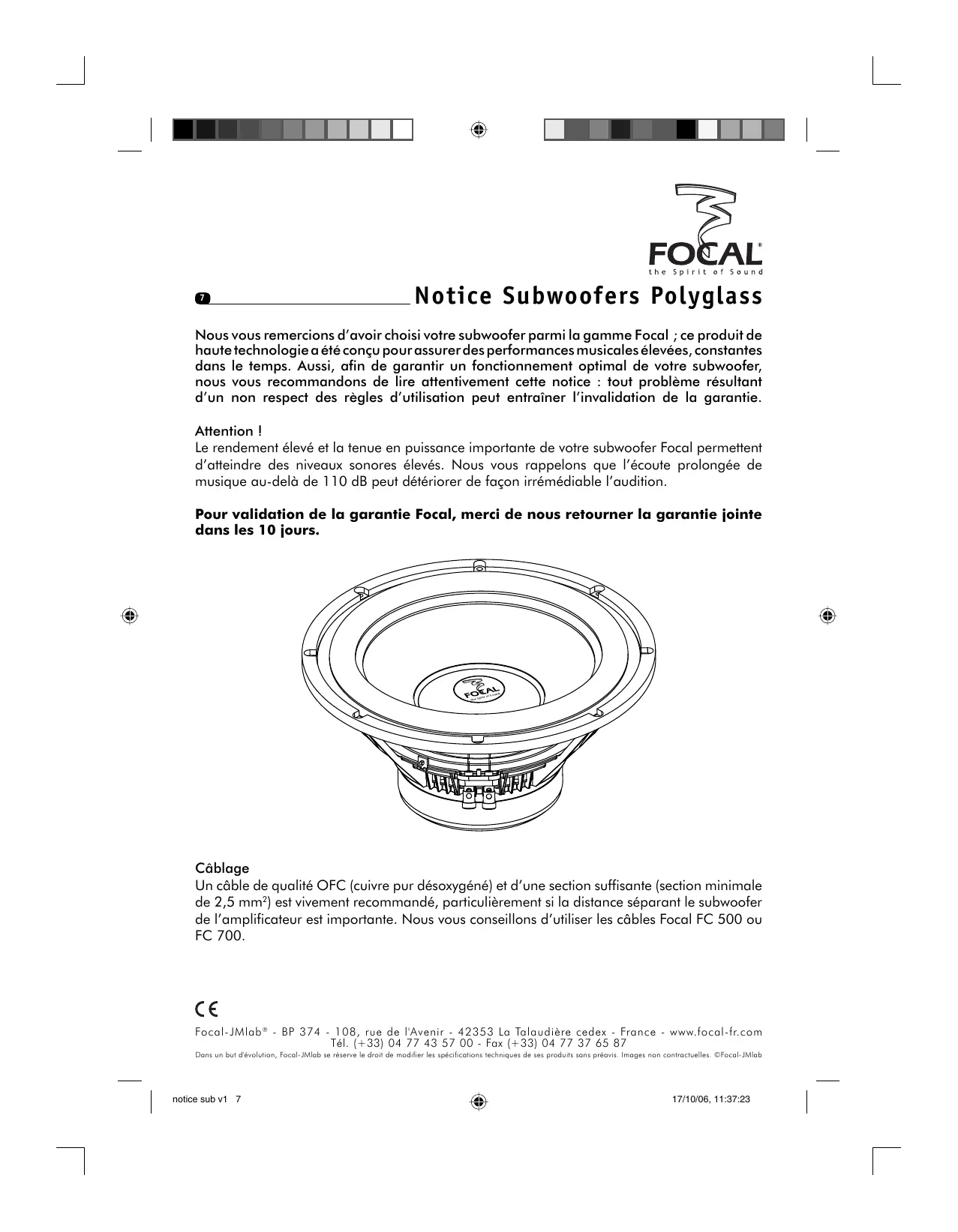

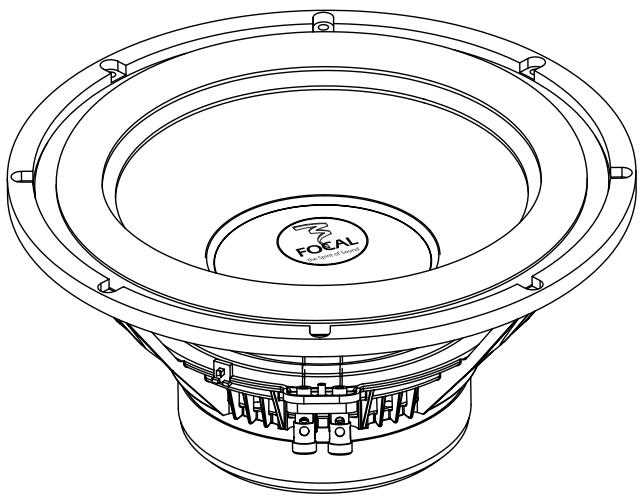

the Spirit of Sound @________________ Notice Subwoofers Polyglass Nous vous remercions d'avoir choisi votre subwoofer parmi la gamme Focal ; ce produit de haute technologie a été conçu pour assurer des performances musicales élevées, constantes dans le temps. Aussi, afin de garantir un fonctionnement optimal de votre subwoofer, nous vous recommandons de lire attentivement cette notice : tout problème résultant d’un non respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Attention | Le rendement élevé et la tenue en puissance importante de votre subwoofer Focal permettent d'atteindre des niveaux sonores élevés. Nous vous rappelons que l'écoute prolongée de musique au-delà de 110 dB peut détériorer de façon irrémédiable l'audition. Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours. Cäblage Un cäble de qualité OFC {cuivre pur désoxygéné) et d’une section suffisante [section minimale de 2,5 mm) est vivement recommandé, particulièrement si la distance séparant le subwoofer de l'amplificateur est importante. Nous vous conseillons d'utiliser les câbles Focal FC 500 ou FC 700.

Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal-fr.com Tél. [phone] - Fox ([phone] Dans un but d'évolution, Focal-Jlob ae réserve le droit de modifier les spécifications techniques de ses produits sons préavis. Images non contractuelles. GFocal-IMlab noce sub vt_ 7 & 17H 0/06, 11:37:23

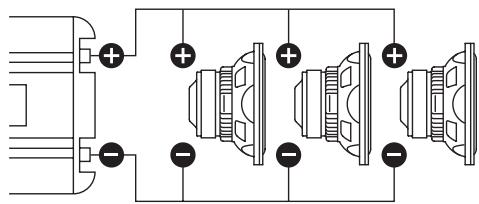

the Spirit of Sound @________________Notice Subwoofers Polyglass Connexions Veillez à bien respecter les polarités lors du raccordement afin que le subwoofer et les autres haut-parleurs de l'installation fonctionnent parfaitement en phase. La borne matérialisée par un point rouge correspond au positif (+), celle repérée par un point noir correspond au négatif (-). Le subwoofer peut être installé dans un caisson avec le moteur à l'extérieur ; le volume de charge sera alors légèrement augmenté mais l'accord du caisson n'en sera que peu modifié. Cependant, il est impératif d'inverser les polarités du subwoofer afin qu’il reste en phase avec les autres haut-parleurs. Utilisation de plusieurs subwoofers Une pression acoustique plus importante sera obtenue en utilisant plusieurs subwoofers. Selon la complexité de l'installation, le raccordement des subwoofers sur l’{es) amplificateur (s) se fera de plusieurs manières : branchements en parallèle, en série ou à l'aide d’une combinaison de ces deux modes. Seul un amplificateur de qualité garantira un fonctionnement parfait sous une impédance de charge faible : 2 Q voir 1 Q. Le choix de l'amplificateur sera donc effectué en tenant compte des exigences de l'installation. Branchements en parallèle Relier les bornes positives (+) des subwoofers et raccorder sur la cosse positive de l'amplificateur. Procéder de même avec les bornes négatives [-) et brancher sur la cosse négative de l'amplificateur. Calcul de l'impédance (Z) en utilisant des subwoofers d’une impédance nominale (R) de 4 @ : + 2 subwoofers : 1/Z = 1/R1 + 1/R2 1/Z = 1/4 + 1/4 Z=-2Q + 3 subwoofers : 1/Z = 1/R1 + 1/R2 + 1/R3 Z=1,83Q Branchements en série Lorsque l'installation comprend plusieurs subwoofers, il est parfois souhaitable de raccorder ceux-ci en série, afin d'éviter une valeur d'impédance trop basse, risquant de mettre en difficulté l’amplificateur. Relier la borne positive (+) d'un subwoofer à la cosse positive de l’amplificateur ; relier ensuite la borne négative (-) de ce subwoofer à la borne positive du deuxième subwoofer et la borne négative de ce dernier à la cosse négative de l'amplificateur. Calcul de l'impédance (Z} en utilisant des subwoofers d’une impédance nominale (R) de 4 @ : + 2 subwoofers : Z = RI +R2 Z=4Q+4Q Z=-8Q Branchements série parallèle C'est une combinaison des deux modes qui permet d'obtenir une impédance de charge adaptée à l'installation et aux spécifications de l'amplificateur. notice sub vt_ 8 17H 0/06, 11:37:23

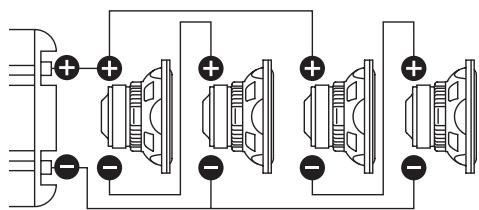

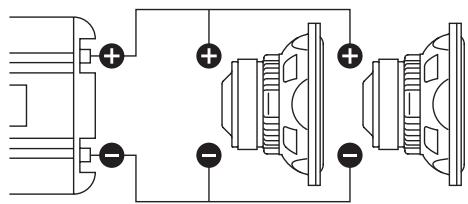

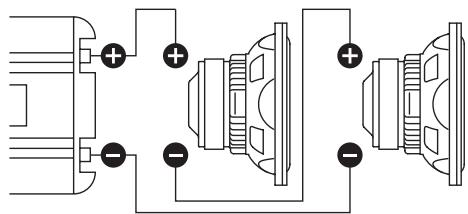

] 1 ( Exemples de configurations avec plusieurs subwoofer : 2 suoalrs en paralile, 2 = 2 2 suoafrs en série, 2 =8 02 4 subuootr en sé / parle 2 = 4 2 Réglage de la fréquence de coupure La fréquence de coupure d'un subwoofer se situe le plus souvent entre 60 et 100 Hz, une coupure vers 80 Hz représente un réglage de base qui sera affiné par des écoutes successives ou à l’aide d’un analyseur audio. Installation en caisson Nous conseillons une charge bass-réflex, afin de préserver une bonne linéarité ainsi qu’une réponse en phase homogène. Ce type de charge vous permettra d'obtenir un message musical proche de l'original et sans coloration. En page 10, nous vous proposons des volumes différents pour chaque subwoofer. 17/10/06, 11:87:24

the Spirit of Sound @ Notice Subwoofers Polyglass Charge bass-reflex Le rendement d’une enceinte bass-reflex est supérieur à celui d'une enceinte close puisqu'une parie de l'onde arrière est ajoutée à l'onde avant. Elle permet de limiter le déplacement de la membrane et la distorsion à la fréquence de résonance. La coupure dans l'extrême grave est plus raide que dans un système clos. L'évent peut être réalisé à l’aide d’un tube PVC ou vous pouvez vous procurer des évents profilés aux extrémités qui permettent de réduire les bruits de circulation d'air. Ce type de charge convient parfaitement pour l'écoute des musiques modernes. Réalisation du caisson La réalisation du caisson est délicate car son étanchéité doit être absolue et ses résonances internes parfaitement amorties. Pour ces raisons, il est vivement conseillé de le réaliser à l’aide de matériaux très denses tel que le MDF {Isorel médium ou Médite). La fixation de tasseaux à l'intérieur du caisson permettra de limiter les vibrations du coffret. à pleine puissance, on ne doit pas sentir le caisson vibrer en posant la main dessus ; l'épaisseur minimum des panneaux sera de 19 mm. L'intérieur du caisson sera garni d’un matériau absorbant (feutre, ouate, laine de roche), de façon à amortir les résonances internes. Pour des raisons de sécurité, il est impératif de fixer solidement le caisson dans le coffre. Calcul du volume interne D qoume 151 201 30L 401 501 601 A 280 | 300 | 370 | 370 | 450 | 450 8 280 | 300 | 370 | 370 | 440 | 440 c 360 | 410 | 380 | 490 | 440 | 530 D 180 | 190 | 237 | 237 | 260 | 260 Events” à Dr | 7x25 | 7425 | 7425 Events: So 7x23 | 7x23 Events: Soi 7x40 | 7x40 Furmul de cad du vokme item: Vh = 8 x x {D-4-D)2) 1 Dimensions extérieurs an mm ave paris en médte de 19 mm d'épaisseur. 2 - (D x L) en cm. Puissance recommandée La tenue en puissance de votre subwoofer Focal est très élevée ; il est donc important de l'associer à un amplificateur de qualité, dont les caractéristiques garantiront, à faible comme à niveau élevé, d'excellentes performances musicales ainsi qu'un contrôle parfait du subwoofer. L'amplificateur ne doit pas saturer car il risquerait, par la distorsion engendrée, d'endommager fatalement votre subwoofer. 17/10/06, 11:87:24

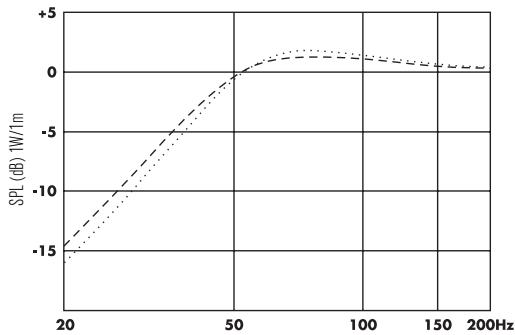

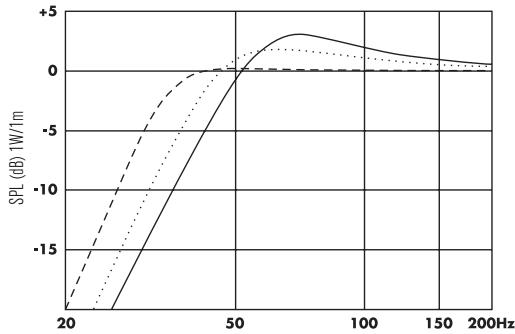

the Spirit of Sound @__________________ Notice Subwoofers Polyglass Conditions de garantie En cas de problème, adressez-vous en premier lieu à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résuliant d'une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brülées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Caractéristiques techniques 27 VI 33vI 40 vi Diam. cône 20,5 em 26 em 33,5 em Sd 330,06 cm 530,93 em 881,41 em? Xmax 6 mm 7,5 mm 7,5 mm Fs__ 39,01H 25,25 Hz 26,84 Hz @es 0,510 0,360 0,510 Qms 3,470 3,440 4,620 CE 0,445 0,326 0,459 Vas 21,43 litres 91,79 litres 165,66 litres Res 19,73 Ohms 31,92 Ohms 29,89 Ohms Mms 118,87 9 171369 231,609 BI 12,87 N/A 15,88 N/A 15,90 N/A Le 23,20mH 58,48 mH 38,37 mH Re 2,9 Ohms 3,34 Ohms 3,3 Ohms Paramètres 27 VI 33 VI 40 VI Impédance 4 Ohms 4 Ohms 4 Ohms Puissance maximum 500 W 800 W 800 W Puissance nominale 250W 400 W 400 W Sensibilité (2,83 V/ 1 m) 90 dB 92 dB 93,5 dB Diamètre d'encastrement 233 mm 287 mm 351 mm Profondeur d'encastrement 130 mm 158 mm 185 mm 17/10/06, 11:87:24

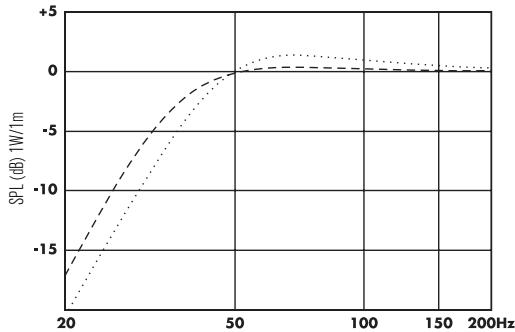

ne 60 litres F-3 = 40 Hz / Grave profond et articulé 43 Hz/ Grave dynamique et nerveux notice sub vt_ 12

FOEAL the Spirit of Sound Garantie France Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE Modèle N° de série Nom du revendeur Ville Date de l'achat : Prix de l'achat : Votre nom : Âge : Profession : Votre adresse complète Votre adresse email Composition de votre installation (marque, modèle) : x = Cassette = CD = Système de navigation : « Système multimédia : «DVD = Amplificateur : = Chargeur CD : = Autres éléments Votre choix pour l'achat de ce modèle Focal s’est fait en fonction de : Conseil du revendeur D Conseil d'amis, relation Visite d'exposition, salon Ariicle de presse Ecoute en auditorium Fiabilité / Qualité Possède déjà Focal Catalogues Réputation Matériel Français Garantie Rapport qualité / prix

Esthétique / Finition Autre x [ Son En cas de renouvellement, quels étaient vos précédents haut-parleurs ? Dites en quelques mots pourquoi vous avez choisi Focal Vos annotations éventuelles Nous garantissons la confidentialité de ces informations. notice sub vt 13
