ACCESS 130 A - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur composant 2 voies
Marque	FOCAL
Modèle	ACCESS 130 A
Impédance	4 Ω
Puissance maximale	100 W
Puissance nominale	50 W
Sensibilité	91 dB (2,83 V/1 m)
Bande passante	65 Hz - 20 kHz
Diamètre d'encastrement (woofer)	117 mm
Profondeur d'encastrement (woofer)	57,2 mm
Diamètre du woofer	130 mm
Type de tweeter	TN 47, montage en surface ou encastré
Réglage du tweeter	Commutateur Smooth/Live dans le filtre
Filtre passif	2 voies, bornes INPUT, WOOFER, TWEETER
Accessoires fournis	Filtre, supports de tweeter, vis, joint d'étanchéité, outil de déblocage
Installation	Montage en surface ou encastré pour tweeter ; woofer en emplacement d'origine ou personnalisé
Utilisation	Enceintes de voiture, système audio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les polarités ; ne pas suspendre par les fils ; éviter copeaux métalliques sur l'aimant.
Garantie	1 an en France, conditions variables selon pays
Service après-vente	Contacter le revendeur Focal ; pièces détachées non spécifiées
Informations générales	Fabriqué par Focal, leader français de l'enceinte acoustique

FOIRE AUX QUESTIONS - ACCESS 130 A FOCAL

Comment installer le tweeter du Focal ACCESS 130 A ?

Le tweeter TN 47 peut être monté en surface ou encastré. Pour le montage en surface, choisissez l'inclinaison (10° ou 30°), fixez le support, passez les fils, puis placez le tweeter en le faisant pivoter et remettez la grille. Pour le montage encastré, découpez un trou de 45 mm, installez la barrette et le support, vissez, puis passez les fils et placez le tweeter.

Quel réglage choisir pour le tweeter : Smooth ou Live ?

Le commutateur dans le filtre permet d'ajuster le niveau du tweeter. Sélectionnez Live si le tweeter est installé très près du woofer (niveau nominal). Utilisez Smooth si le tweeter est sur le tableau de bord ou en haut de portière et le woofer dans la portière ; cela atténue le tweeter d'environ 3 dB pour un son plus équilibré.

Comment brancher le filtre passif du Focal ACCESS 130 A ?

Connectez les bornes INPUT du filtre à la sortie haut-parleur de l'autoradio ou de l'amplificateur. Les bornes WOOFER se connectent au woofer (cosse petite = négatif, grosse = positif). Les bornes TWEETER se connectent au tweeter (fil à liseré rouge = positif). Respectez impérativement les polarités.

Quelle puissance d'amplificateur est recommandée pour les ACCESS 130 A ?

Les haut-parleurs ont un rendement élevé (91 dB) et peuvent fonctionner avec un autoradio 'high power'. Si vous souhaitez plus de niveau, utilisez un amplificateur dont la puissance maximale correspond à celle des haut-parleurs (100 W max).

Puis-je utiliser les Focal ACCESS 130 A directement avec un autoradio ?

Oui, grâce à leur sensibilité de 91 dB, ils offrent un niveau acoustique suffisant pour une écoute confortable avec un autoradio standard. Assurez-vous que l'autoradio peut délivrer au moins 50 W nominaux.

Comment entretenir et nettoyer mes haut-parleurs Focal ACCESS 130 A ?

Nettoyez les grilles et les surfaces avec un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Évitez que des copeaux ou poussières métalliques ne se déposent sur l'aimant.

Quelle est la garantie du Focal ACCESS 130 A ?

En France, la garantie est d'un an à partir de la date d'achat, non transmissible. Elle ne couvre pas les dommages liés à une mauvaise utilisation ou un branchement incorrect. Hors de France, les conditions sont fixées par le distributeur local.

Que faire en cas de problème avec mes haut-parleurs ACCESS 130 A ?

Adressez-vous à votre revendeur Focal. Si le matériel est défectueux, il doit être expédié à vos frais dans son emballage d'origine. Le service après-vente Focal analysera et déterminera la panne. Sous garantie, le remplacement est gratuit ; sinon, un devis de réparation vous sera proposé.

Comment améliorer les graves du système ACCESS 130 A ?

Vous pouvez ajouter un subwoofer pour renforcer le niveau de grave. Assurez-vous que l'installation est correctement étanchée entre l'avant et l'arrière du haut-parleur et que le support est rigide. L'utilisation de matériau amortissant Plain-Chant derrière le haut-parleur peut réduire les vibrations.

Quelle est la sensibilité du Focal ACCESS 130 A ?

La sensibilité est de 91 dB mesurée à 2,83 V/1 m, ce qui est élevé pour un haut-parleur de voiture. Cela signifie qu'il produit un niveau sonore important même avec une faible puissance.

MODE D'EMPLOI ACCESS 130 A FOCAL

Nous vous remercions d'avoir choisi Focal.

Afin de tirer le meilleur parti de vos haut-parleurs, nous vous conseillons de suivre ces recommandations. Tout problème dû à un non respect des règles suivantes pourrait entraîner une non validité de la garantie.

POUR VALIDATION DE LA GARANTIE FOCAL, MERCI DE NOUS RETOURNER LA PAGE 10 DANS LES 10 JOURS.

Emplacement des haut-parleurs et orientation du tweeter

Le résultat optimum sera obtenu en respectant quelques règles simples :

L'image sonore la plus large et la plus centrée sera obtenue par un écartement maximum des haut-parleurs et par un positionnement le plus à l'avant possible.
- Les fréquences médiums et aigues seront favorisées par un emplacement en haut de portière ou sur le tableau de bord, les fréquence graves sont peu directives et ne sont donc pas déterminantes pour le choix de l'emplacement du haut-parleur.

Les tweeters devront être installés soit en haut de portière (ex : support de rétroviseur) soit sur le tableau de bord. Leur orientation permettra d'optimiser l'image sonore.

Une orientation vers l'oreille de l'auditeur opposé procurera une image parfaitement centrée (ce positionnement permet de compenser la différence de distance entre les 2 haut-parleurs).

Tweeter Woofer

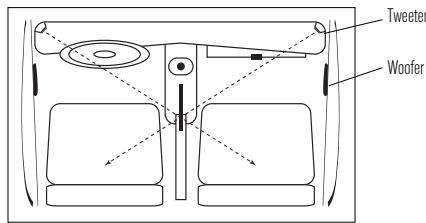

L'orientation des tweeters en direction des oreilles de l'auditeur permet d'optimiser l'image sonore.

Puissance recommandée

Le rendement de vos haut-parleurs Access étant élevé, leur utilisation avec un autoradio "high power" procurera un niveau acoustique suffisant pour une écoute confortable. Cependant, si vous souhaitez encore plus de niveau, vous pouvez sans problème les associer avec un amplificateur de puissance. Celui-ci devra avoir une puissance maximum correspondante à celle de vos haut-parleurs.

Evolution de l'installation

Afin de renforcer le niveau de grave, vous pouvez ajouter un subwoofer.

2

Notice Access 130 A et 165 A

Recommendations importantes

Avant tout, il est primordial de vérifier l'espace disponible pour l'encastrement des haut-parleurs (pour cela, nous vous recommandons de vous reporter aux plans sur l'emballage).

Après cette vérification, procéder aux découpes :

Dans le cas d'un montage en emplacement d'origine, il faut vérifier qu'il y ait un espace suffisant entre le haut-parleur et la grille d'origine, afin de permettre les mouvements de la membrane sans risque de butée sur cette grille.
- Pendant l'installation, les haut-parleurs doivent être stockés dans un endroit propre. Les copeaux pourraient être attirés par l'aimant
■ Ne pas suspendre les haut-parleurs par les fils.
■ Faire particulièrement attention de ne pas endommager les haut-parleurs lors du vissage.
■ Assurez-vous que le haut-parleur ne gênera aucune fonction (ex : baisse des vitres).
■ Les haut-parleurs doivent être solidement fixés afin d'éliminer toutes vibrations parasites.
■ Le support doit être rigide (renforcé éventuellement avec une plaque de bois).
L'étanchéité entre l'avant et l'arrière du haut-parleur doit être absolue (utilisez le joint d'étanchéité fournie dans la grille).

Focal vous recommande l'utilisation de "Plain-Chant" (demander à votre revendeur). Ce matériau amortissant installé sur l'intérieur de la porte, derrière chaque haut-parleur, améliorera encore le résultat en réduisant les vibrations mécaniques de la tôle de la portière et en absorbant une partie de l'onde arrière émise par le haut-parleur.

Installation du tweeter

Il existe deux possibilités de montage : montage en surface et montage encastré.

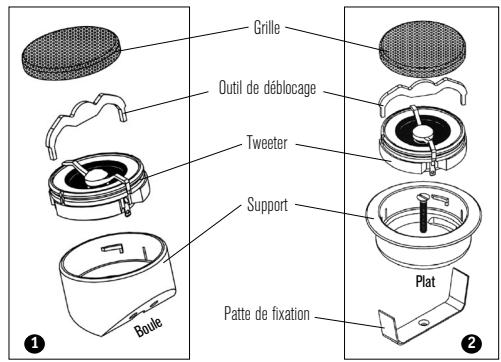

Le TN 47 est livré dans son support de montage encastré. Pour l'installer, vous devez sortir le tweeter de son support. Pour cela, retirer la grille en la tirant à l'aide d'un objet pointu puis utiliser l'outil fourni pour faire tourner le tweeter et l'enlever.

Montage en surface : choisir l'inclinaison (10° ou 30°), fixer le support avec les vis fournies, passer les fils du tweeter puis placer le tweeter en le faisant pivoter. Remettre la grille.

2 Montage encastré : découper un trou de 45 mm de diamètre dans la portière, installer la barrette avec la vis fournie sur le support. Insérer le support et la barrette puis visser afin que la barrette vienne pincer le support. Passer ensuite les fils et placer le tweeter en le faisant pivoter. Remettre la grille.

Grille Outil de déblocage Tweeter Support Patte de fixation Boule 1 2

3

Notice Access 130 A et 165 A

Fixation du filtre

Les filtres doivent être fixés (vis fournies ou double face) dans un endroit sec et aéré de préférence. Pour ouvrir le boîtier, appuyer suivant les flêches du schéma ci-contre.

Réglage du niveau du tweeter

Le commutateur placé à l'intérieur du filtre permet d'ajuster le niveau du tweeter en fonction de vos goûts et aussi de l'emplacement des haut-parleurs dans votre habitacle, ceci afin d'avoir la meilleure restitution possible. Trop de niveau dans l'aigu donne un son agressif et un manque de niveau donne un manque de définition et de dynamique.

Vous avez deux possibilités de réglage : Smooth et Live.

■ La position marquée Live est à sélectionner si le tweeter est installé très près du haut-parleur de grave-médium. Elle correspond au niveau nominal du tweeter.
■ La position Smooth est recommandée si le tweeter est installé sur le tableau de bord ou en haut de portière et le woofer dans la portière. Elle permet d'atténuer le tweeter de 3dB environ.

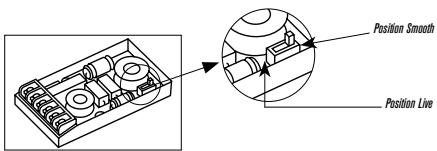

Le commutateur, permettant de régler le niveau du tweeter, se trouve à l'intérieur du filtre.

Position Smooth Position Live

Câblage et connexions

Afin de tirer le meilleur parti de vos haut-parleurs Access, Focal vous recommande l'utilisation des câbles Focal. Un câble de qualité et de section suffisante (1 mm ^2 minimum) est recommandé, particulièrement si la distance séparant l'amplificateur ou l'autoradio des haut-parleurs est grande.

Attention : il est impératif de respecter les polarités des haut-parleurs.

■ Pour les woofers : la cosse la plus petite correspond au négatif, la plus grosse au positif.
■ Pour les tweeters : le fil repéré d'un liseré rouge correspond au positif.
■ Pour le filtre passif 2 voies :

• les bornes marquées INPUT sont à connecter à la sortie haut-parleur de l'autoradio ou de l'amplificateur ;
• les bornes marquées WOOFER sont à connecter au woofer ;
• les bornes marquées TWEETER sont à connecter au tweeter.

Notice Access 130 A et 165 A

Gabarits et spécifications

	130 A	165 A
Impédance	4 Ω	4 Ω
Puissance maximum	100 W	120 W
Puissance nominale	50 W	60 W
Sensibilité (2,83 V/1 m)	91 dB	92 dB
Bande passante	65 Hz-20 Khz	60 Hz-20 Khz
Diamètre d'encastrement	117 mm	140 mm
Profondeur d'encastrement	57,2 mm	66,2 mm

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de un an, à partir de la date d'achat, non transmissible si le matériel est revendu. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

En complément des systèmes haute-fidélité pour voiture, Focal-JMlab vous propose également des solutions personnalisées pour l'équipement sonore de votre maison.

Retrouvez chez vous, les sensations musicales hi-fi et home cinéma du son Focal.

Quatre lignes de produits, fabriquées par le leader français de l'enceinte acoustique, sont là pour vous faire partager notre passion : the Spirit of Sound / www.focal-fr.com

CE

5

108, rue de l'Avenir

42353 La Talaudière cedex

FRANCE

Model: ____. Serial number: ____.

108, rue de l'Avenir

42353 La Talaudière cedex

FRANCE

Modèle : ____, N° de série : ____.

Nom du revendeur : ____. Ville : ____.

Date de l'achat : ____, Prix de l'achat : ____.

Votre nom : ____, Âge : ____, Profession : ____.

Votre adresse complète : ____

Composition de votre installation (marque, modèle) :

■ Voiture : ____. ■ Chargeur CD : ____.

■ Autoradio : ____ • Ampli - Préampli : ____

■ Câbles : ____. ■ Autres éléments : ____.

Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :

□ Conseil du revendeur □ Conseil d'amis, relation
□ Visite d'exposition, salon □ Article de presse
□ Ecoute en auditorium □ Possède déjà Focal-JMlab
□ Fiabilité / Qualité □ Catalogues
□ Réputation □ Matériel Français
□ Garantie □ Rapport qualité / prix
□ Esthétique / Finition □ Autre ____.
□ Son

En cas de renouvellement, quel était votre équipement précédent ? ____.

Dîtes en quelques mots pourquoi vous avez choisi Focal...

Vos annotations éventuelles : ____.
