Type de produit	Enceinte acoustique passive
Marque	TRIANGLE
Modèle	SEXTAN 202
Type d'enceinte	Bass-reflex, 2 voies
Sensibilité	91 dB/W/m
Bande passante	60 Hz - 20 kHz
Puissance admissible	80 W RMS
Impédance minimale	4 ohms
Dimensions (L x H x P)	200 x 500 x 314 mm
Poids	9,5 kg
Alimentation	Aucune (enceinte passive, nécessite amplificateur)
Fonctions principales	Reproduction sonore stéréo et home cinéma ; bi-câblage et bi-amplification possibles
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité ; respecter une distance de 1 m des téléviseurs à tube cathodique ; ne pas obstruer les évents
Pièces détachées et réparabilité	Contacter le service après-vente TRIANGLE ; réparation par un professionnel agréé
Informations générales	Garantie 5 ans à compter de la date d'achat (premier utilisateur, sur présentation du coupon et facture)

FOIRE AUX QUESTIONS - SEXTAN 202 TRIANGLE

Quels câbles utiliser pour brancher l'enceinte SEXTAN 202 ?

Utilisez un câble de section suffisante spécialement conçu pour enceintes acoustiques, de préférence le câble Haute Définition TRIANGLE. Employez des longueurs identiques pour les voies droite et gauche et respectez les polarités + et -.

Puis-je placer l'enceinte près d'un téléviseur ?

Si le téléviseur est à tube cathodique, maintenez une distance minimale de 1 mètre pour éviter les perturbations de couleur. Les enceintes centrales sont blindées et ne nécessitent pas cette précaution.

Qu'est-ce que le bicâblage et comment le mettre en œuvre sur la SEXTAN 202 ?

Le bicâblage consiste à utiliser deux câbles distincts pour relier l'amplificateur aux bornes graves et aiguës de l'enceinte. Pour cela, retirez les plaques de connexion du bornier. Utilisez deux amplificateurs identiques pour une bi-amplification, ou un seul ampli avec sorties A et B pour un simple bicâblage.

Quelle est la puissance d'amplificateur recommandée pour la SEXTAN 202 ?

Prévoyez un amplificateur de bonne qualité et de puissance suffisante (au moins 80 W RMS par canal). Il vaut mieux utiliser un ampli puissant à volume modéré qu'un ampli faible poussé à fond, car la distorsion peut endommager les haut-parleurs.

Comment positionner les enceintes pour une écoute stéréo optimale ?

Placez les enceintes à au moins 2 mètres l'une de l'autre et à 2 mètres de la zone d'écoute. Évitez les coins et les murs trop proches (minimum 40 cm). Disposez-les dans le sens de la longueur de la pièce. Éloignez-les du mur pour une image large, ou rapprochez-les pour plus de basses.

Puis-je utiliser la SEXTAN 202 dans un système home cinéma ?

Oui, elle peut servir d'enceinte principale gauche ou droite. Associez-la à une voie centrale, un caisson de grave et des voies arrières. Placez la centrale sur la même ligne que les principales. Le caisson de grave doit être entre les enceintes principales, pas dans un coin.

Comment entretenir l'enceinte SEXTAN 202 ?

Dépoussiérez régulièrement avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Évitez l'exposition à l'humidité et aux températures extrêmes.

Quelle est la durée de garantie et comment l'activer ?

La garantie est de 5 ans à compter de la date d'achat, pour le premier utilisateur. Pour l'activer, renvoyez le coupon de garantie accompagné d'une copie de la facture à TRIANGLE. La garantie couvre les défauts de fabrication mais pas les dommages dus à une mauvaise utilisation.

Que faire en cas de dommage sur l'enceinte ?

Contactez le service après-vente TRIANGLE ou un réparateur agréé. Ne tentez pas de réparer vous-même, cela annulerait la garantie. Conservez la facture d'achat et le numéro de série.

Quelles sont les caractéristiques techniques principales de la SEXTAN 202 ?

Enceinte bass-reflex 2 voies, sensibilité 91 dB/W/m, bande passante 60 Hz – 20 kHz, puissance admissible 80 W RMS, impédance 4 ohms, dimensions 200 x 500 x 314 mm, poids 9,5 kg.

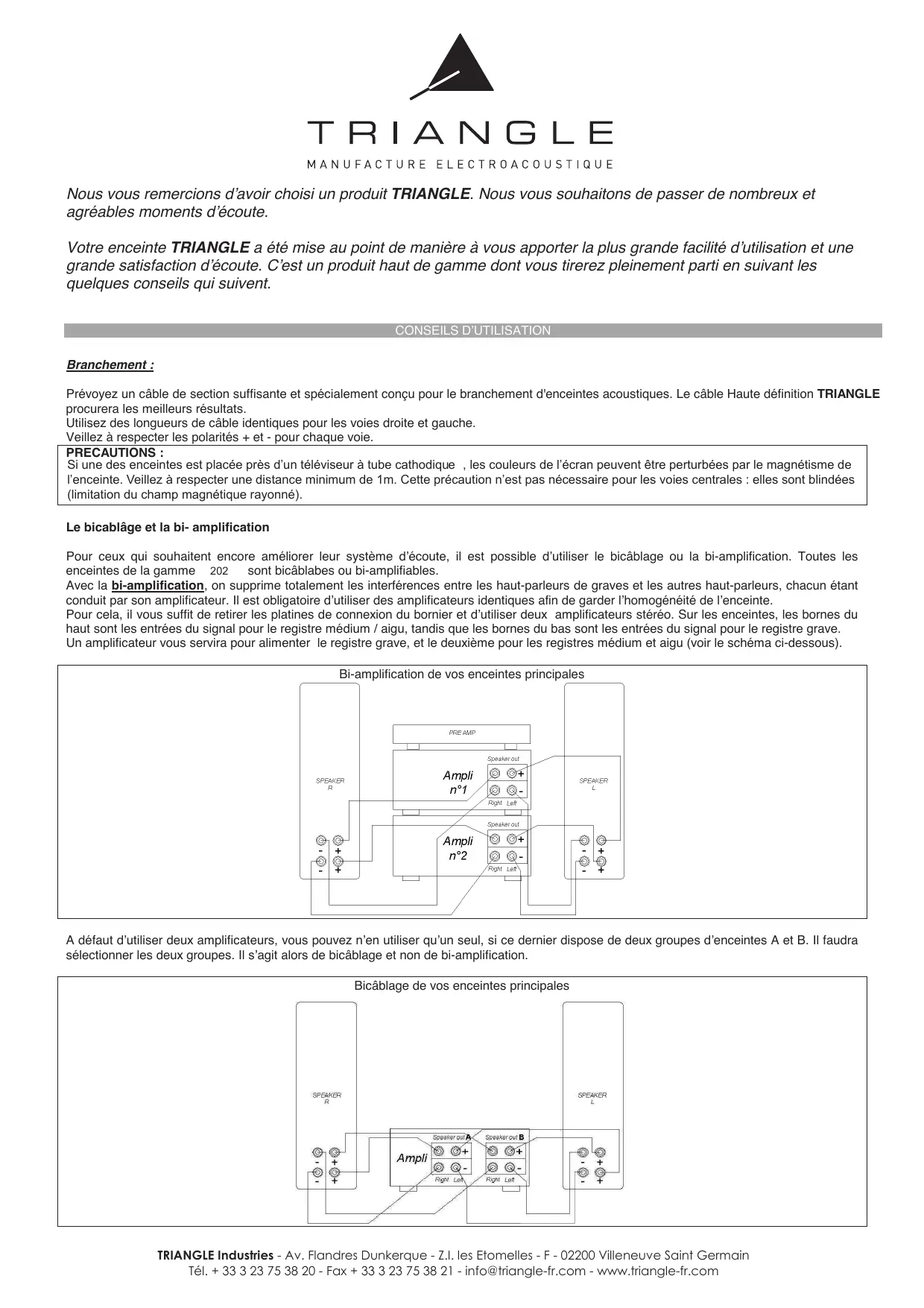

MODE D'EMPLOI SEXTAN 202 TRIANGLE

Nous vous remercions d'avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et agréables moments d'écoute.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. C'est un produit haut de gamme dont vous tirerez pleinement parti en suivant les quelques conseils qui suivent.

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute Définition TRIANGLE procurera les valeurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie.

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1m. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme 202 sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retarder les plaques de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium/aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

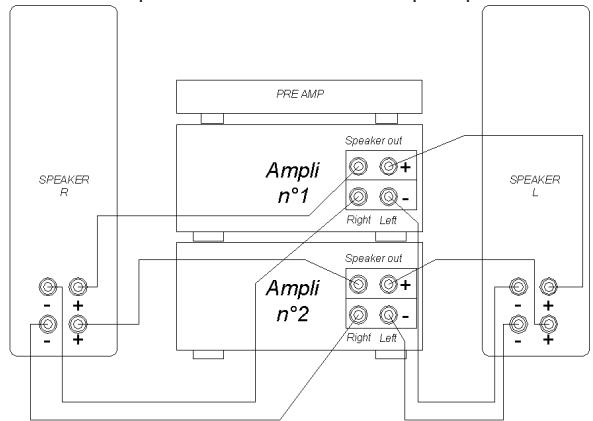

Bi-amplification de vos enceintes principales

A défaut d'une utilisation simultanée des deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

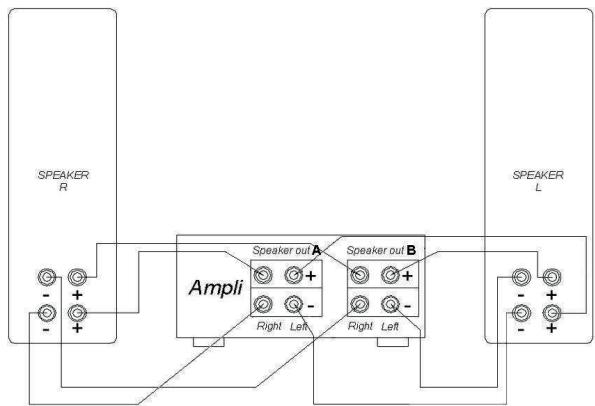

Bicâblage de vos enceintes principales

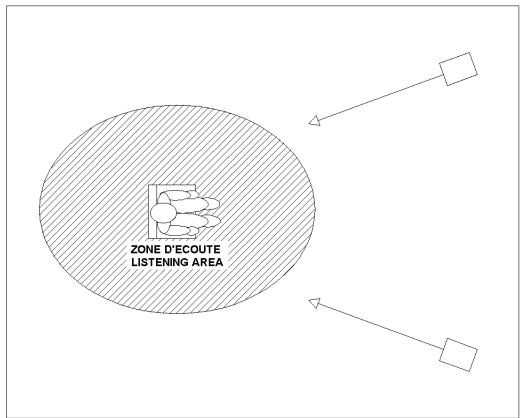

Placement pour la stéréo :

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : minimum 2m. L'écart entre les enceintes doit être au minimum de 2 m pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles "diffusent" dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce, ils favorisent l'excitation des résonances propres à la pièce. Laissez un espace minimum de 40cm entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté

pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image) et inversement une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

Placement pour le home cinema :

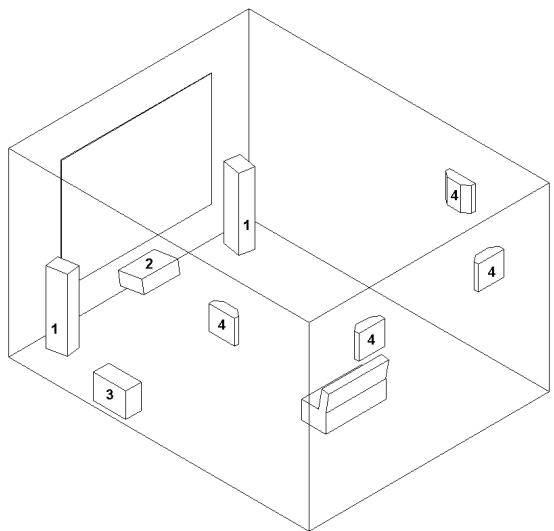

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe placement pour la stéréo).

• La voie centrale est à placer sur la même ligne formée par les deux enceintes principales.
• L'utilisation d'un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets spéciaux dans l'extrême grave enregistré sur les supports tels que les DVD audio ou vidé -dessus de

cette fréquence, il faut décaler le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l'auditeur ne doit pas les localiser.

Vous trouvez toutes les autres indications pour paramétrer voire installation dans votre manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cramer et mettre sérieusement en danger la vie de vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateur n'est qu'à la « moitié » de sa puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source utilisée.

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site internet : www.triangle-fr.com

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Protection de l'environnement :

• Notre produit contient de nombreux matériaux valorisables ou recyclables
• Confier celui-ci dans un point de collecte.

SPECIFICATIONS TECHNIQUES	ANTAL 202	ZERIUS 202
Type	Bass reflex	Bass reflex
Nombres de voies	3	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	50-20	50-20
Puisance admissible (W Rms)	120	100
Impédance minimum (ohms)	4,5	4
Dimensions ébénisterie (mm)	1080 x 220 x 297	970x220x295
Poids net (Kg)	20	15

SPECIFICATIONS TECHNIQUES	COMETE 202	SEXTAN 202
Type	Bass reflex	Bass reflex
Nombres de voies	2	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	55-20	60-20
Puisance admissible (W Rms)	80	80
Impédance minimum (ohms)	4	4
Dimensions ébénisterie (mm)	400x220x297	200x500x314
Poids net (Kg)	7,5	9,5
