Type de produit	Enceinte acoustique bibliothèque
Marque	TRIANGLE
Modèle	ESPRIT VOCE
Sensibilité	92 dB/W/m
Bande passante	60 Hz - 20 kHz
Puissance admissible	80 W
Puissance crête	160 W
Nombre de voies	2
Impédance nominale	8 Ohms
Impédance minimale	5,1 Ohms
Fréquence de coupure grave	250 Hz
Fréquence de coupure aigu	2,3 kHz
Dimensions (H x L x P)	190 x 535 x 310 mm
Poids	10 kg
Haut-parleur d'aigu	Dôme titane (fragile, ne pas toucher)
Connectique	Bornier bi-câblable (4 bornes)
Finition	Synthétique, nettoyable à l'eau
Placement stéréo	Distance min. 2 m entre enceintes et zone d'écoute, éviter les coins
Placement home cinéma	Voie centrale sur ligne des enceintes principales, caisson de graves recommandé
Garantie	5 ans (2 ans pour amplificateur caisson)
Entretien	Chiffon sec pour membranes, eau pour surface, pinceau doux pour dôme

FOIRE AUX QUESTIONS - ESPRIT VOCE TRIANGLE

Comment brancher mon enceinte ESPRIT VOCE ?

Utilisez un câble d'enceinte de section suffisante. Respectez les polarités + et -. Pour le bicâblage, retirez les platines de connexion et utilisez deux amplificateurs ou un ampli avec groupes A et B.

Puis-je utiliser le bicâblage ?

Oui, toutes les enceintes de la gamme Esprit Ex sont bicâblables. Retirez les platines de connexion du bornier. Utilisez deux amplificateurs identiques pour la bi-amplification, ou un seul ampli avec deux groupes pour le bicâblage.

Quelle est la puissance d'amplification recommandée ?

Il est préférable d'utiliser un amplificateur de bonne qualité et de puissance suffisante (80 W nominal, 160 W crête). Un ampli puissant utilisé raisonnablement est moins risqué qu'un ampli faible poussé à la limite.

Comment nettoyer l'enceinte ?

Pour la membrane des haut-parleurs, utilisez un chiffon sec non pelucheux. La surface synthétique peut être nettoyée à l'eau. Le dôme titane du tweeter est très fragile : ne le touchez pas avec les doigts, effleurez-le éventuellement avec un pinceau non synthétique très doux.

Que faire si le dôme titane est endommagé ?

Le dôme titane est fragile et ne doit pas être touché. En cas de dommage, contactez votre revendeur ou le service après-vente TRIANGLE. Les réparations sous garantie sont possibles pour les défauts de fabrication, mais les impacts mécaniques sont exclus.

Comment placer les enceintes pour un home cinéma ?

Placez les enceintes principales gauche et droite comme pour une stéréo (distance min. 2 m, éviter les coins). La voie centrale doit être sur la ligne des enceintes principales. Les voies arrière entre 1,5 m et 2 m derrière la zone d'écoute. Utilisez un caisson de graves.

Quelle est la garantie ?

Les enceintes TRIANGLE bénéficient d'une garantie de 5 ans à partir de la date d'achat, couvrant les défauts de fabrication. La garantie est limitée à 2 ans pour les amplificateurs des caissons de graves. Elle n'est pas transmissible en cas de revente.

Puis-je utiliser l'enceinte près d'un téléviseur ?

Oui, mais si le téléviseur est à tube cathodique, respectez une distance minimale de 1 mètre pour éviter les perturbations de couleurs dues au magnétisme de l'enceinte. Les voies centrales sont blindées et n'ont pas ce problème.

Comment installer les voies arrière ?

Les voies arrière TRIANGLE sont équipées de points de fixation murale. Placez-les entre 1,5 m et 2 m derrière la zone d'écoute. Veillez à utiliser des fixations adaptées au poids de l'enceinte.

Que faire si l'enceinte craque ou distord ?

Baissez immédiatement le volume. Cela indique que l'amplificateur est poussé à sa limite. Utilisez un amplificateur plus puissant pour éviter d'endommager les haut-parleurs. Respectez la puissance admissible.

MODE D'EMPLOI ESPRIT VOCE TRIANGLE

Esprit ex

OWNER'S MANUAL P.11 - P.19

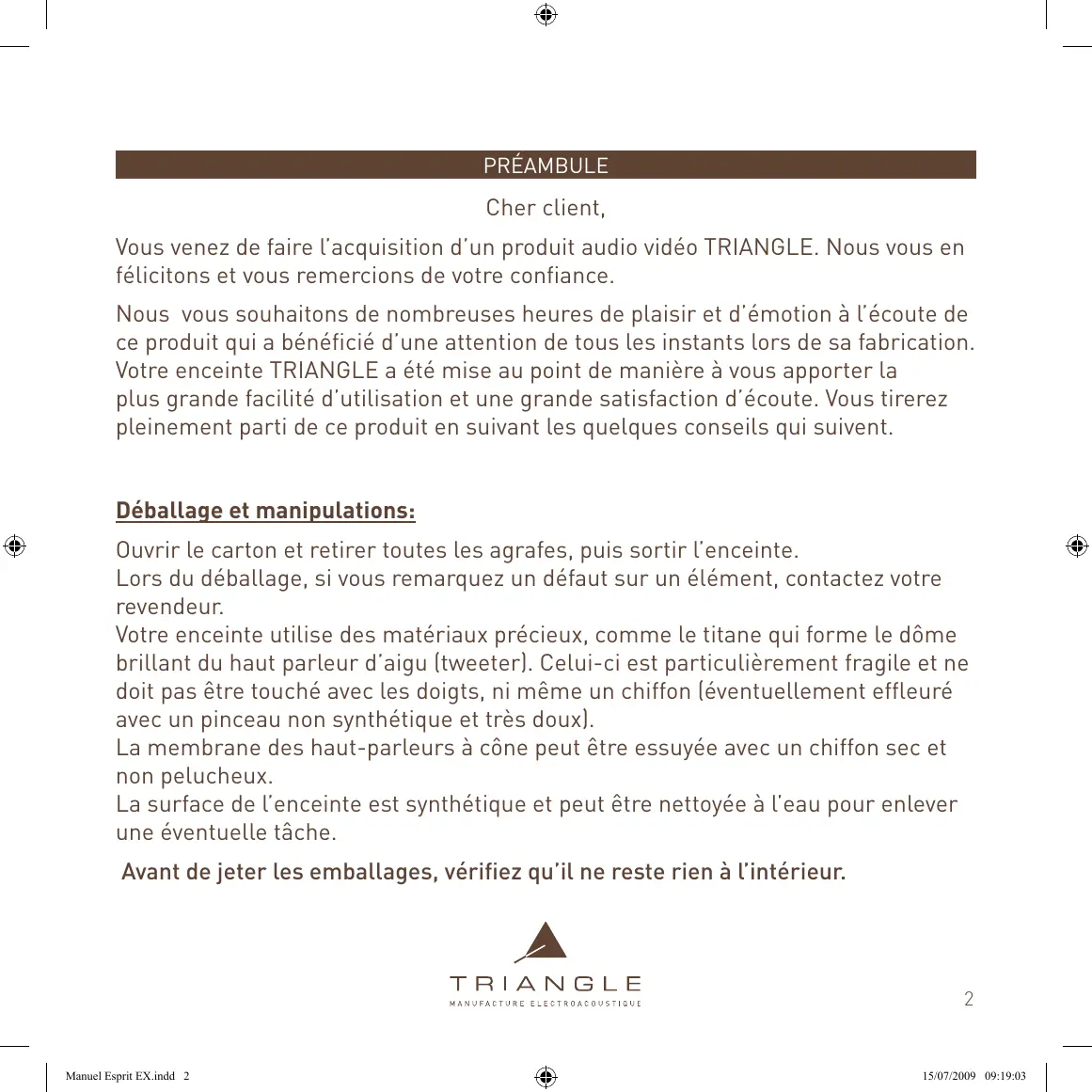

Préambule

Cher client,

Vous venez de faire l'acquisition d'un produit audio-vidéo TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui suivent.

Déballage et manipulations

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titane qui forme le dôme brillant du haut-parleur d'aigu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même avec un chiffon (il peut éventuellement être effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tache.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres câbles Haute Définition TRIANGLE, qui donneront donc les meilleurs résultats.

Utilisez des longueurs de câble identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie.

Précautions :

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicâblage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme Esprit Ex sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

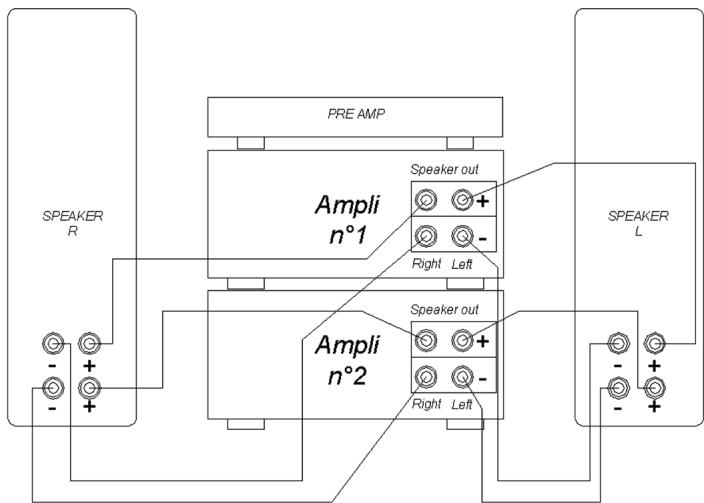

Pour cela, il vous suffit de retirer les platines de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre medium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

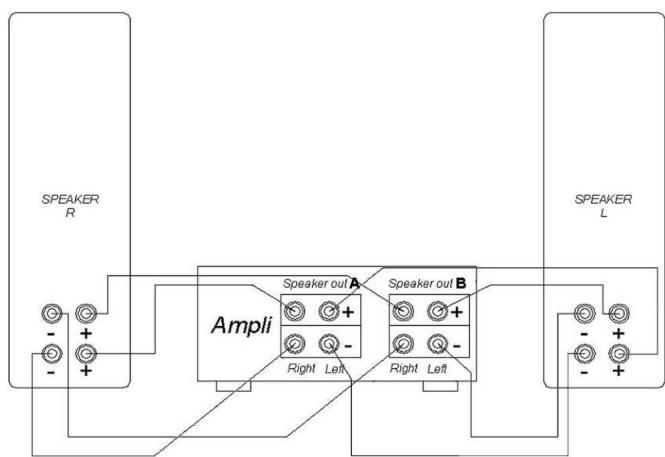

À défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

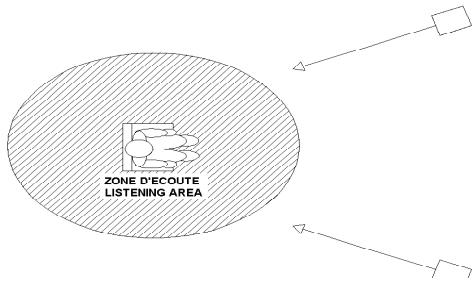

Placement pour la stéréo :

Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spécialement

ment été prévues pour fonctionner dans diverses configurations, comme sur des étagères, sur un bureau, au sol ou sur un support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, comme une salle avec carrelage sans tapis et des fenêtres sans rideaux.
• La zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles diffusent dans le sens de la longueur de la pièce.
• Évitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonances propres à la pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position proche du mur arrière a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

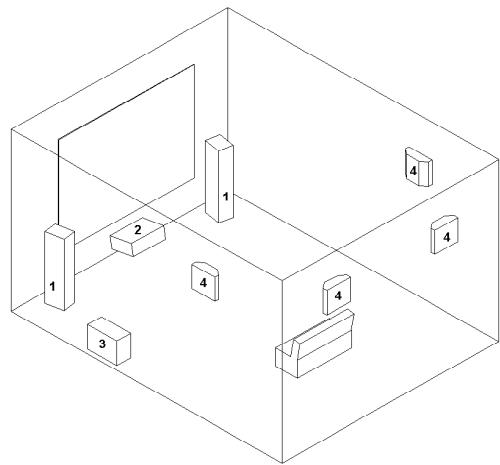

Placement pour le home cinéma

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de graves.
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placée sur la ligne formée par les deux enceintes principales. Un support a été spécialement conçu pour lui assurer la meilleure stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet).
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n'est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80 Hz. Au-dessus de cette fréquence, il faut impérativement er des résonances désagréables.
• Il est conseillé de placer les voies arrière entre 1,5 mètre et 2 mè Les voies arrière TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre sérieusement en danger la vie de vos haut-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les haut-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de puissance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous voulez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur

de puissance supérieure.

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement, etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie

e dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

e dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour obtenir les coordonnées de votre distributeur local.

Protection de l'environnement

· Notre produit contient de nombreux matériaux valorisables ou recyclables. En fin de vie, confiez-le à un point de vente spécialisé.

CARACTÉRISTIQUES

Produits	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Sensibilité (dB/W/m)	91	92	91	90	91	91
Bande passante (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Puisance admissible (W)	60	80	60	80	100	120
Puisance créée répétitive (W)	120	160	120	160	200	240
Nombre de voies	2	2	2	2	2,5	3
Impédance Nominale	8	8	8	8	8	8
Impédance Minimale	3,8	5,1	3,8	4,4	4,4	3,4
Fréquence de coupure grave (Hz)					250	250
Fréquence de coupure aigu (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Dimensions (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Dimensions avec socle (mm, H x L x P)					1060x370x380	1140x370x380
Poids (kg)	5	10	6,5	8,5	20	22,5

Esprit ex

MANUEL DE L'UTILISATEUR P.1 - P.10

Dear Customer,

Création et design par TRIANGLE, France
