Marque	TRIANGLE
Modèle	COLOR VOCE
Type de produit	Enceinte acoustique
Type d'enceinte	Bass reflex
Nombre de voies	2 ou 3 selon modèle
Sensibilité	91 dB/W/m
Bande passante	50 Hz - 20 kHz
Puissance admissible	Jusqu'à 120 W RMS
Impédance	4 à 4,5 ohms
Alimentation	Passive (nécessite amplificateur externe)
Fonctions principales	Reproduction sonore stéréo et home cinéma, bi-câblage/bi-amplification possible
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter l'humidité
Sécurité	Ne pas obstruer les évents ; respecter les polarités ; éloigner des téléviseurs à tube cathodique (1 m minimum)
Garantie	5 ans, sous conditions (voir notice)
Informations générales	Fabriqué par TRIANGLE ; site web : www.triangle-fr.com

FOIRE AUX QUESTIONS - COLOR VOCE TRIANGLE

Quel type de câble utiliser pour brancher les enceintes COLOR VOCE ?

Utilisez un câble de section suffisante, spécialement conçu pour les enceintes acoustiques. Le câble Haute Définition TRIANGLE est recommandé pour des résultats optimaux.

Comment effectuer le bicâblage ou la bi-amplification ?

Retirez les plaques de connexion du bornier. Utilisez deux amplificateurs identiques : le haut pour les médiums/aigus, le bas pour les graves. Si vous n'avez qu'un seul ampli avec deux groupes A et B, sélectionnez les deux groupes (bicâblage).

Quelle est la distance minimale entre les enceintes et l'auditeur ?

La zone d'écoute ne doit pas être à moins de 2 mètres des enceintes. L'écart entre les enceintes doit être d'au moins 2 mètres pour un bon effet stéréo.

Peut-on placer les enceintes près d'un téléviseur ?

Évitez de placer les enceintes près d'un téléviseur à tube cathodique : respectez une distance minimale de 1 mètre. Pour les voies centrales, elles sont blindées, donc aucune précaution n'est nécessaire.

Comment placer les enceintes pour un home cinéma ?

Les enceintes principales (gauche/droite) suivent les mêmes règles que pour la stéréo. La voie centrale se place sur la même ligne que les deux enceintes principales. Les caissons de grave doivent être positionnés entre les enceintes principales, pas dans un coin. Les voies arrières se placent à 1,5-2 m de hauteur.

Quelle puissance d'amplificateur est recommandée ?

Utilisez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'avoir un ampli puissant (qui distord moins) que de pousser un ampli faible, ce qui pourrait endommager les haut-parleurs.

Que couvre la garantie de 5 ans ?

La garantie couvre tous les défauts de fabrication et les dommages résultant de ces défauts. Elle est valable pour le premier acheteur, sous réserve d'envoi du coupon de garantie et de la facture. Elle n'est pas transmissible.

Quels sont les dommages exclus de la garantie ?

Sont exclus : bobine brûlée par excès de puissance, panne due à une utilisation professionnelle, exposition à l'humidité, membrane crevée, dôme écrasé, choc mécanique, intervention non agréée, impacts sur l'ébénisterie.

Comment nettoyer les enceintes ?

Nettoyez avec un chiffon sec et doux. Évitez l'humidité et les produits chimiques.

Où trouver des informations supplémentaires ?

Consultez le site officiel de TRIANGLE : www.triangle-fr.com pour des conseils d'installation et d'autres ressources.

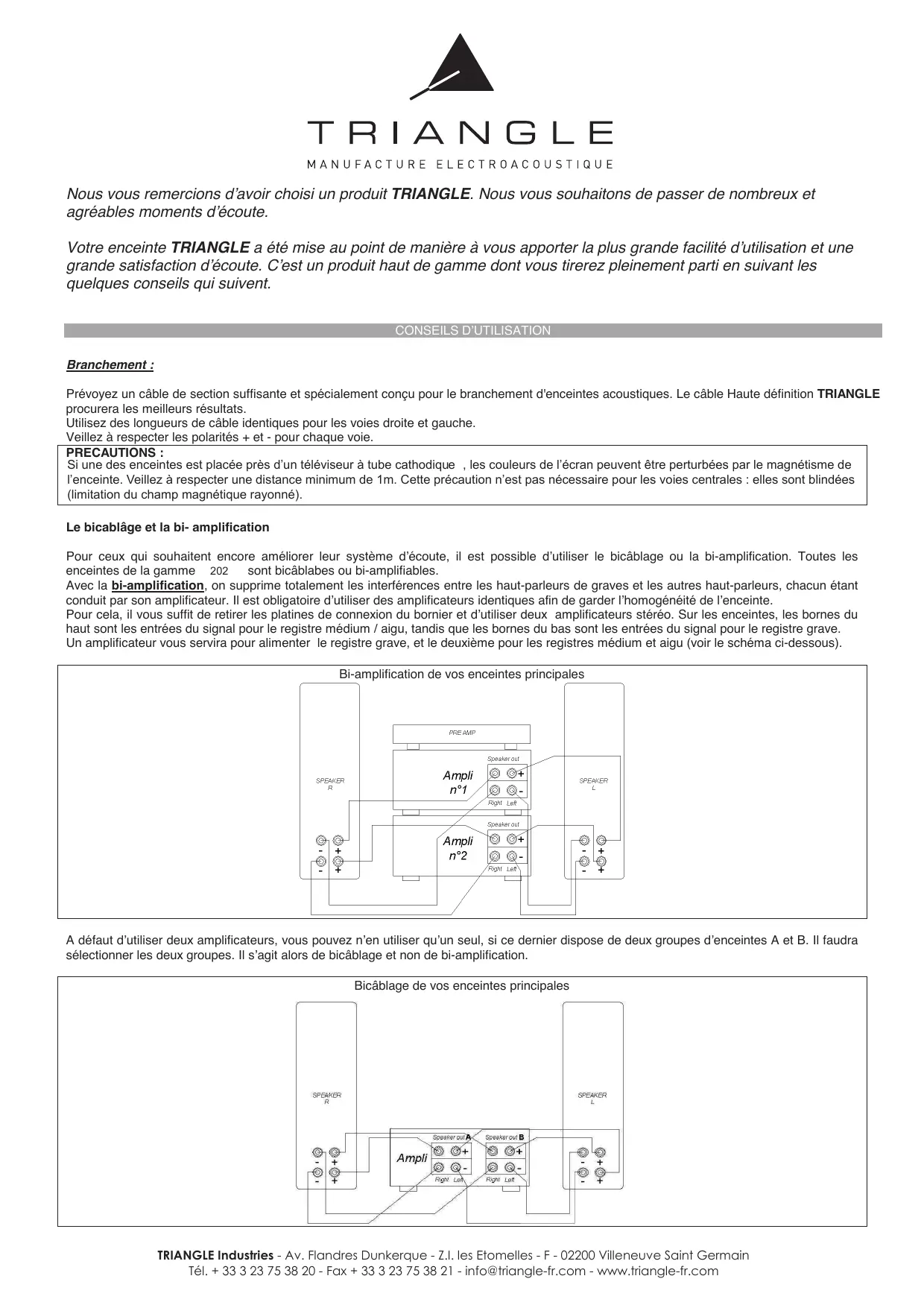

MODE D'EMPLOI COLOR VOCE TRIANGLE

Nos vous remercions d'avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et agréables moments d'écoute.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. C'est un produit haut de gamme dont vous tirerez pleinement parti en suivant les quelques conseils qui suivent.

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute Définition TRIANGLE procurera les valeurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie.

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1m. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme 202 sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retarder les plaques de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium/aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

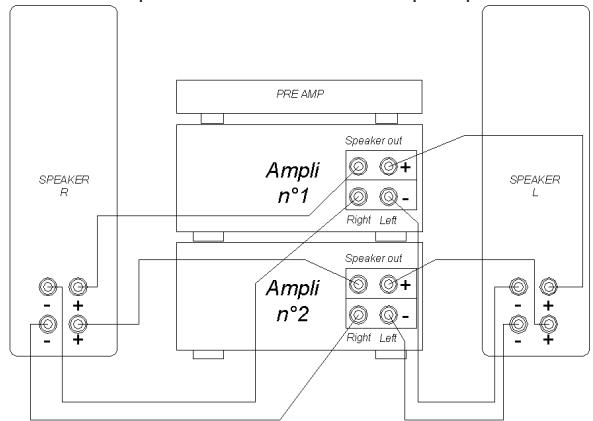

Bi-amplification de vos enceintes principales

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

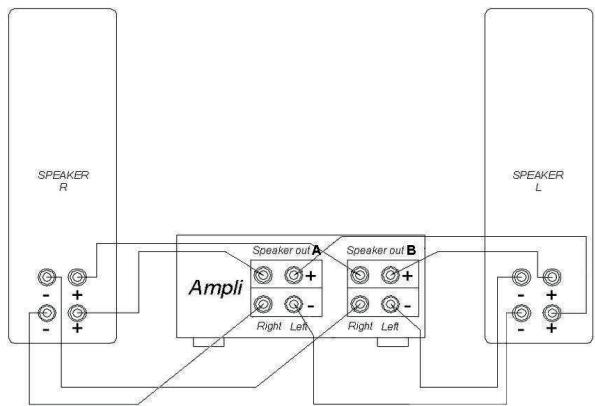

Bicâblage de vos enceintes principales

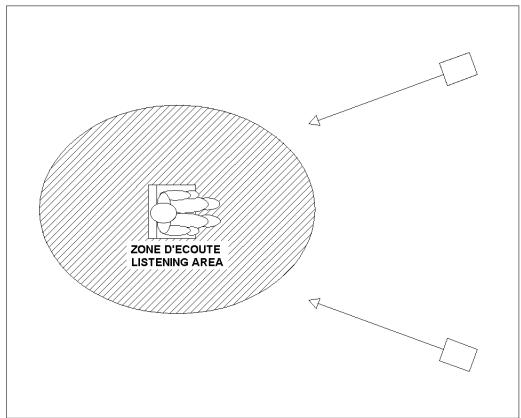

Placement pour la stéréo :

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : minimum 2m. L'écart entre les enceintes doit être au minimum de 2 m pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles "diffusent" dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce, ils favorisent l'excitation des résonances propres à la pièce. Laissez un espace minimum de 40cm entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté

pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image) et inversement une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

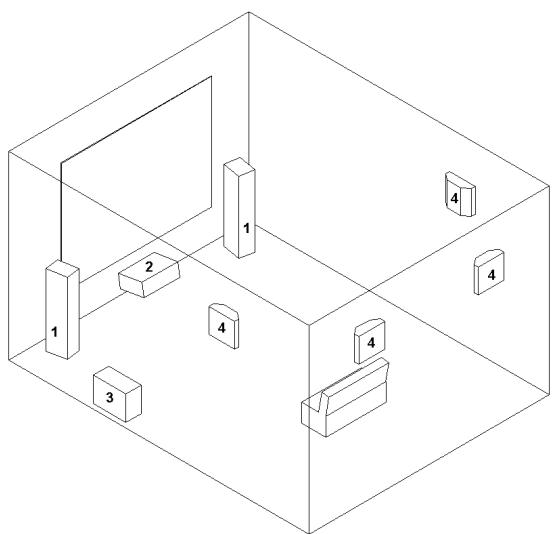

Placement pour le home cinema :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe placement pour la stéréo).

• La voie centrale est à placer sur la même ligne formée par les deux enceintes principales.
• L'utilisation d'un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets spéciaux dans l'extrême grave enregistré sur les supports tels que les DVD audio ou vidé -dessus de

cette fréquence, il faut mettre en reproche le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l'auditeur ne doit pas les localiser.

Vous trouvez toutes les autres indications pour paramétrer ou installation dans votre manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cramer et mettre sérieusement en danger la vie de vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateur n'est qu'à la « moitié » de sa puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source utilisée.

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site internet : www.triangle-fr.com

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Protection de l'environnement :

• Notre produit contient de nombreux matériaux valorisables ou recyclables
• Confier celui-ci dans un point de collecte.

SPECIFICATIONS TECHNIQUES	ANTAL 202	ZERIUS 202
Type	Bass reflex	Bass reflex
Nombres de voies	3	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	50-20	50-20
Puisance admissible (W Rms)	120	100
Impédance minimum (ohms)	4,5	4
Dimensions ébénisterie (mm)	1080 x 220 x 297	970x220x295
Poids net (Kg)	20	15

SPECIFICATIONS TECHNIQUES	COMETE 202	SEXTAN 202
Type	Bass reflex	Bass reflex
Nombres de voies	2	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	55-20	60-20
Puisance admissible (W Rms)	80	80
Impédance minimum (ohms)	4	4
Dimensions ébénisterie (mm)	400x220x297	200x500x314
Poids net (Kg)	7,5	9,5
