Type de produit	Voiture télécommandée miniature
Caractéristiques techniques principales	Châssis MR02, moteur à balais, transmission 2WD
Dimensions approximatives	Longueur : 98 mm, Largeur : 42 mm, Hauteur : 25 mm
Poids	Environ 100 g (sans batterie)
Compatibilités	Compatible avec les carrosseries Mini-Z et pièces de rechange
Type de batterie	Batterie NiMH ou LiPo (selon la version)
Tension	7.2V (pour NiMH) ou 7.4V (pour LiPo)
Puissance	Variable selon le moteur installé
Fonctions principales	Contrôle de la vitesse, direction précise, possibilité de réglages
Entretien et nettoyage	Nettoyage régulier des roues et châssis, vérification des connexions
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs Kyosho
Sécurité	Utiliser sous la supervision d'un adulte, éviter les environnements humides
Informations générales	Idéal pour les débutants et les passionnés de modélisme, nombreuses options de personnalisation

FOIRE AUX QUESTIONS - MINI-Z MR02 RM KYOSHO

Comment puis-je régler la vitesse de mon KYOSHO MINI-Z MR02 RM ?

Vous pouvez régler la vitesse en ajustant le potentiomètre sur l'émetteur ou en modifiant les rapports de transmission dans le châssis.

Mon modèle ne répond pas aux commandes, que faire ?

Vérifiez que les piles de l'émetteur et de la voiture sont chargées. Assurez-vous également que le récepteur est correctement connecté et que la fréquence est bien réglée.

Comment changer la carrosserie de ma MINI-Z MR02 RM ?

Pour changer la carrosserie, retirez les clips de retenue sur le châssis, puis soulevez délicatement la carrosserie pour la déloger. Placez la nouvelle carrosserie et fixez-la avec les clips.

La voiture ne roule pas droit, que faire ?

Cela peut être dû à un désalignement des roues. Vérifiez l'alignement des roues avant et ajustez les tiges de direction si nécessaire.

Comment effectuer l'entretien de mon KYOSHO MINI-Z MR02 RM ?

Nettoyez régulièrement les roues et le châssis avec un chiffon doux. Vérifiez et lubrifiez les roulements et les engrenages pour assurer un fonctionnement fluide.

Que faire si la batterie ne se charge pas ?

Assurez-vous que le chargeur est correctement branché et que la batterie est en bon état. Essayez une autre batterie pour vérifier si le problème persiste.

Où puis-je trouver des pièces de rechange pour mon KYOSHO MINI-Z MR02 RM ?

Vous pouvez trouver des pièces de rechange chez des détaillants spécialisés en modélisme, sur des sites en ligne dédiés ou directement auprès de KYOSHO.

Comment régler la suspension de ma MINI-Z MR02 RM ?

Pour régler la suspension, ajustez les vis de réglage sur les amortisseurs pour modifier la dureté ou la hauteur selon vos préférences de conduite.

Y a-t-il des mises à jour de firmware pour mon émetteur ?

Vérifiez le site web de KYOSHO ou consultez le manuel de votre émetteur pour savoir si des mises à jour de firmware sont disponibles.

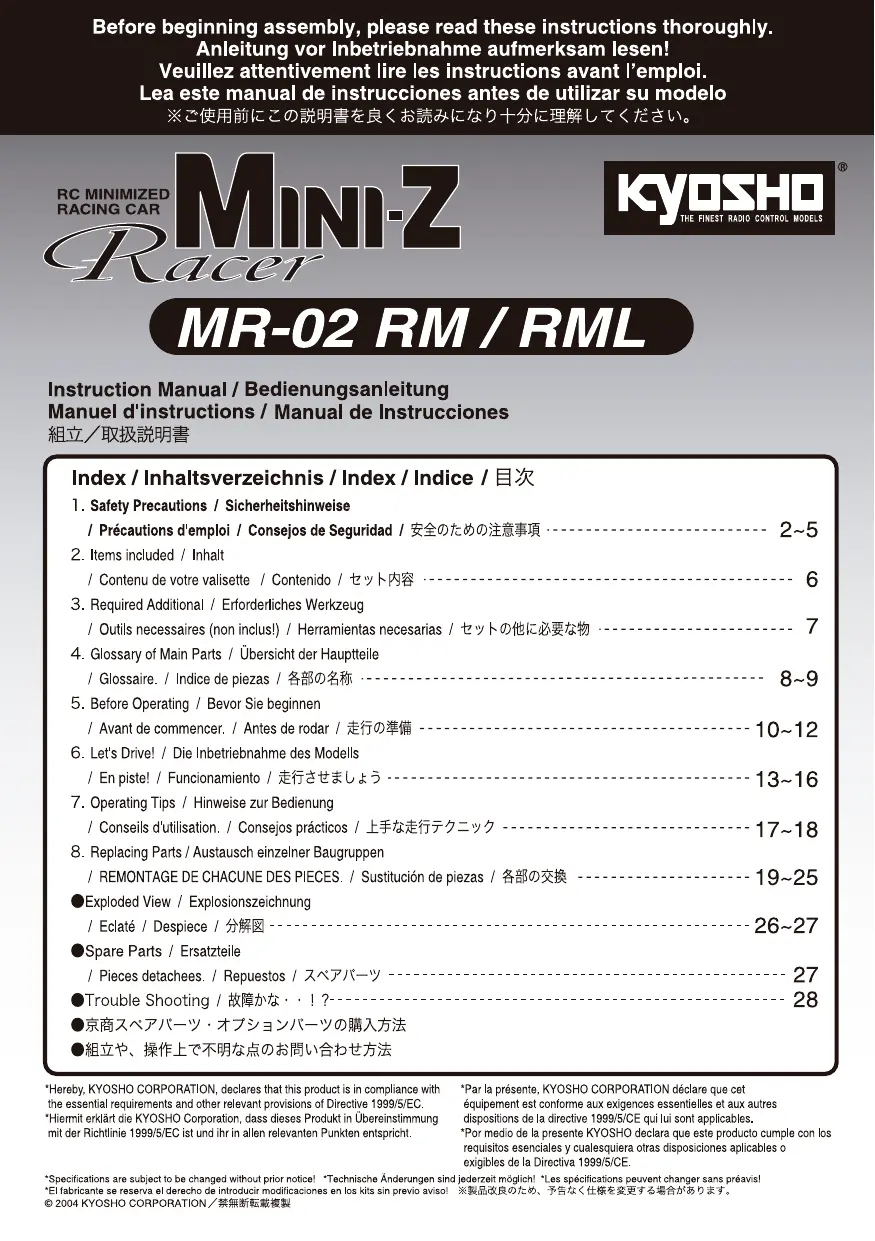

MODE D'EMPLOI MINI-Z MR02 RM KYOSHO

Outils nécessaires (non inclus!) / 7

*Par la présente, KYOSHO CORPORATION déclare que cet

Équipement est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE qui lui sont applicables.

ATTENTION! : Ce symbole vous indique un danger physique éventuel

NE PAS FAIRE : Ce symbole vous informe de ce que "VOUS NE DEVEZ PAS FAIRE".

Ce modèle est destiné à une utilisation exclusive en intérieur. Sa puissance n'est pas suffisante pour interférer avec d'autres fréquences.

L'assemblage de votre MINI-Z RACER doit être fait à l'écart des jeunes enfants.

Garder hors de portée des enfants les pièces de votre MINI-Z RACER.

Ne jamais ouvrir les batteries ou inverser les connecteurs sous peine de court-circuit pouvant entraîner de sérieux dommages.

Ne pas exposer votre MINI-Z RACER à l'humidité ou une source de chaleur trop importante.

Utiliser avec précaution cutters, ciseaux, tournevis ou poinçons dans les phases de montage ou d'entretien de votre MINI-Z RACER.

Faire attention à ce que l'antenne de votre radio ne blesse personne.

Lorsque vous n'utilisez plus votre MINI-Z RACER, éteindre le récepteur puis le l'émetteur. Retirer ensuite les batteries de votre radio et de votre MINI-Z RACER puis les entreposer à l'écart des enfants et de toutes sources de chaleur ou d'humidité.

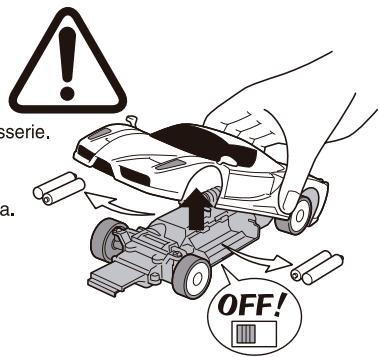

Toujours mettre l'interrupteur en position "OFF" lorsqu'e vous retirez la carrosserie. Ne jamais toucher le circuit imprimé ou les connections batteries.

Désconnectez l'interrupteur et retirez les batteries avant de démonter la carrosserie. Ne jamais toucher le circuit électrique ni les terminaux de la batterie. toOFFstadt

Pendant et après utilisation, le moteur et les batteries chauffent. Laisser refroidir avant toutes manipulations.

Toujours se renseigner sur les fréquences radios utilisées par les autres utilisateurs afin d'éviter tout incident.

Ne jamais utiliser votre modèle dans du sable, de la poussière, sur une surface humide ou une moquette trop épaisse ou trop touple.

Ne jamais utiliser d'eau, d'alcool ou de diluant pour nettoyer votre carrosserie. Utiliser simplement un chiffon sec.

Ne jamais utiliser d'autres options que celles fabriquées par KYOSHO. Vous risquerez d'endommager irrémédiablement votre modèle et aucune garantie ne serait possible.

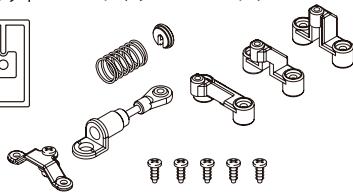

Rear Shock Set Stoßdämpfer, halten Contenu de l'amortisseur arrêté Set Amortiguación trasera *Iyadun

Pinion Gear Set (for replacement) Ersatz-Zahnräder Kit de pignon Engranajes suplementarios *

Wheel Nut (Spare) Radmutter ECROU DE ROUES Tuerca rueda (repuesto) * ()

Suspension Limiter Federwegsbegrenzer BAGUE DE REGLAGE DE GARDE AU SOL Limitador SuspENSION *ssurj

AA Alkaline Dry Batteries 8 pieces 8 St. AA Trockenbatterien 8 batteries de type R6 pour votre radiocommande 8 Baterias Secas UM-3 *3……8

AAUM-33

Ne pas utiliser de batteries endommagées

Permet l'émission des commandes vers les récepteurs

Émettez des ondes

To switch ON/OFF the Power

Permet d'éteindre et d'allumer votre radio

Permet le contrôle de direction

droite/gauche de votre modèle.

Permet le contrôle de la vitesse (avant/arrière)

Permet d'ajuster avec précision la position du neutre

Permet d'ajuster avec précision la position du neutre

/LED

L'indicateur de batterie vous informe sur l'état de charge de vos piles ou batteries.

Permet d'ajuster le débodement de la direction

Déterminez la fréquence d'émission et de réception de cette radio.

Utiliser votre MINI-Z RACER uniquement avec la radio fournie dans la valisette.

Utilisez toujours la radio incluse avec votre Mini-Z Racer.

Monter l'antenne comme illustré.

Antenne de réception / Antenne réceptrice /

Antenna Cord

Antennenkabel

Fil d'antenne

Cable antenna

Receiver Antenna

Antenne de réception

Antenne de réception

Antenne réceptrice

2x6mm

Caution.

Ne pas visser excessivement.

Cuidado - Ne pas apretar

demeanado.

Carefully spread the sides of the body over the chassis mounts. Karosserie vorsichtig über das Chassis ziehen Ecarter avec précaution les côtes de la carrosserie pour fixer le chassis. Abra con los dedos BOTAVI tome I

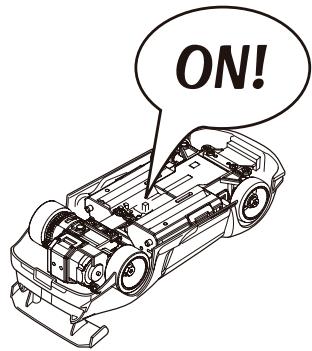

Mettre l'interrupteur en position "ON". /

Antenna Antenne Antenne Antena Antenne to

Transmetteur (Switch) Schalter für Fernsteuerung Radiocommande Emisora (Interruptor) Conectar

Chassis (Switch) Schalter für Modell Chassis Chassis (Interruptor)

I/S

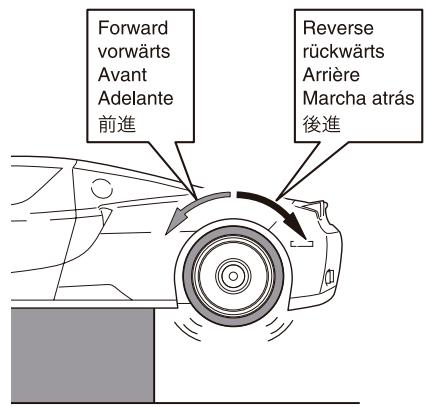

Sans que la voiture touche le sol, vérifier le bon fonctionnement de la motricité.

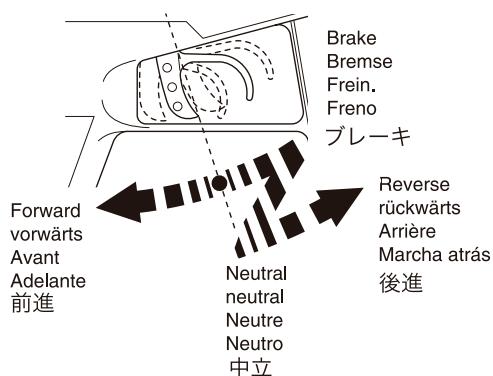

Senderhebel fur die Gasfunktion auf neutral stellen. Mit der Trimmung das Gas so justieren, daß der Motor vollig ruhig ist. Placer la commande de gaz au neutre. Ajuster le trim de gaz jusqu'à ce que la voiture soit totalement à l'arrêt. Continuer d'ajuster le trim jusqu'à ce que vous n'entendiez plus le grondement du moteur.

/Gachette de gaz / frein / Gatillo de Gas

L'angle de direction vous procure moins de débattement à la direction.

Angulo menor

L'angle de direction vous procure plus de débattement à la direction.

Angulo mayor

Le débutement est moins important.

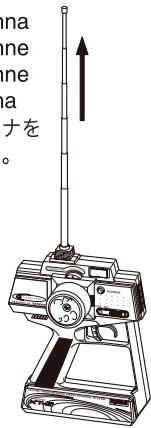

Toujours faire attention à garder l'antenne radio pointée vers le haut.

Accélérez doucement et effectuez des virages gauche/droite.

Effectuez à répétition pour vous entraîner des accélérations et freinages.

Si vous rencontrez des problèmes pour utiliser le volant radio, essayez de positionner le volant face à vous.

Tout d'abord, régalez le Dual Rate en position lente comme indiqué.

L'angle de direction

Procurez-vous moins de

débattement à la direction.

Angulo menor

L'angle de direction

procureplusde

débattement à la direction.

Angulo mayor

Réglage du débutoement de la direction. / D/R Dirección

StéD/R

Attention à ne pas accélérer ou ralentir trop brutalement lorsque vous tournez.

Une fois que vous avez une bonne prise en main des commandes radio, essayez d'aller de plus en plus vite tout en restant maître de votre voiture.

Effectuez des tours en 8 (voir schéma) pour vous entraîner.

En utilisant des fréquences différentes, vous pouvez rouler à plusieurs Mini-Z en même temps.

Ecrous de roue / Tuerca rueda

Rear Wheel

Felge, hinten

Roue arriere

Llantatrasera

Montez les pneus comme indiqués sur le schéma.

Serrez comme indiqué sur le schéma.

Serrez les écrous de roue en faisant attention à ce que les roues tournent librement.

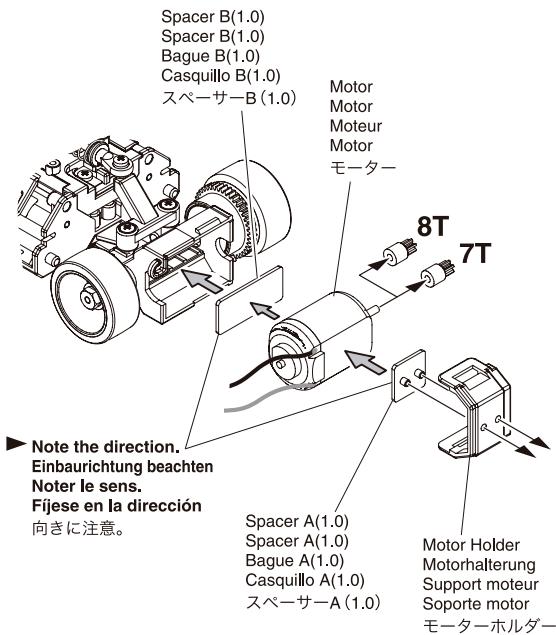

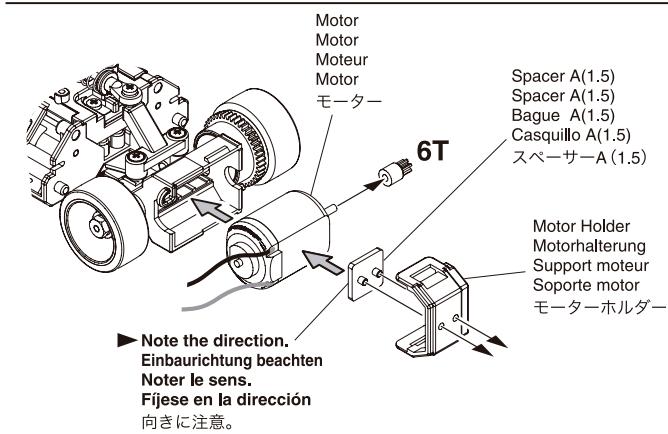

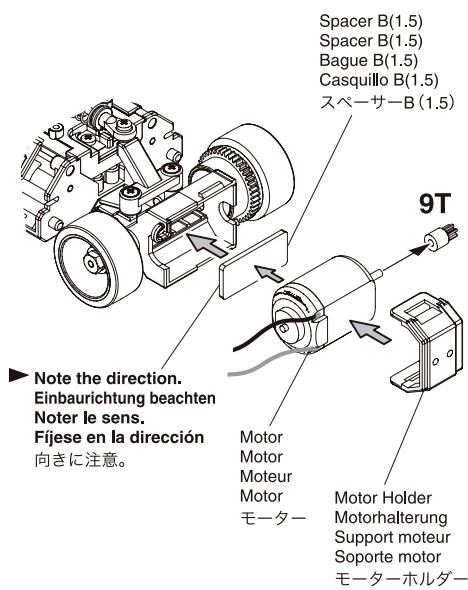

Le pignon doit toujours être utilisé avec une bague d'espace. Se référer au tableau ci-contre pour adapter le pignon avec la ou les bague(s) d'espace(s) correspondante(s). The 6T pinion comes factory installed. - Verwendten Sie jeweils zum verwendeten Motorritzel den richtigen Abstandshalter für den Motor! Ab Werk ist ein Motorritzel mit 6 Zähen montiert. - El engranaje debe siempre ir con un espaciar. Observe la tabla adjunta para realizar la combinacion mas idonea. El Modelo incorpora uno de 6T. ·S

Pinion Gear Motoritzel Pignon Engranaje ピニôn�新ly	Acceleration Beschleunigung Accélération Aceleración 加速	Max. Speed max. Speed Vitesse Max. Velocidad Maxima 最高速	Running Time Fahrzeit Autonomie Tiempo de Funcimiento 走行時間
6T	Good besser Bonne Buena 良い	Fast schnell Rapide Rápida 速い	Longlänger Long Mayor 長い
7T
8T
9T

COMMENT CABLER LA MR02.

Cables d'unité de réception.

Cables circuit interne

Négatif est Noir

schwarz = Minuspol

Négatif-Cable Noir

Négatif - Cable Noir

Cables d'interrupteur

Cables interrupteur

Positive is Red

rot = Pluspol

Cable Rouge Positif

Rouge est positif

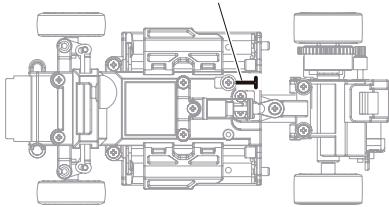

Support amortisseur arrière

Support amortisseur arrière

Utiliser le support amélioré pour un arrêt adaptable à l'empactement.
