MODE D'EMPLOI VX1932WM-LED VIEWSONIC

Informations de copyright 4 Enregistrement du produit 4

Contenu de l’emballage 5 Précautions d’emploi 5 Réglage de l’image à l’écran 9 Contrôles du menu principal 11

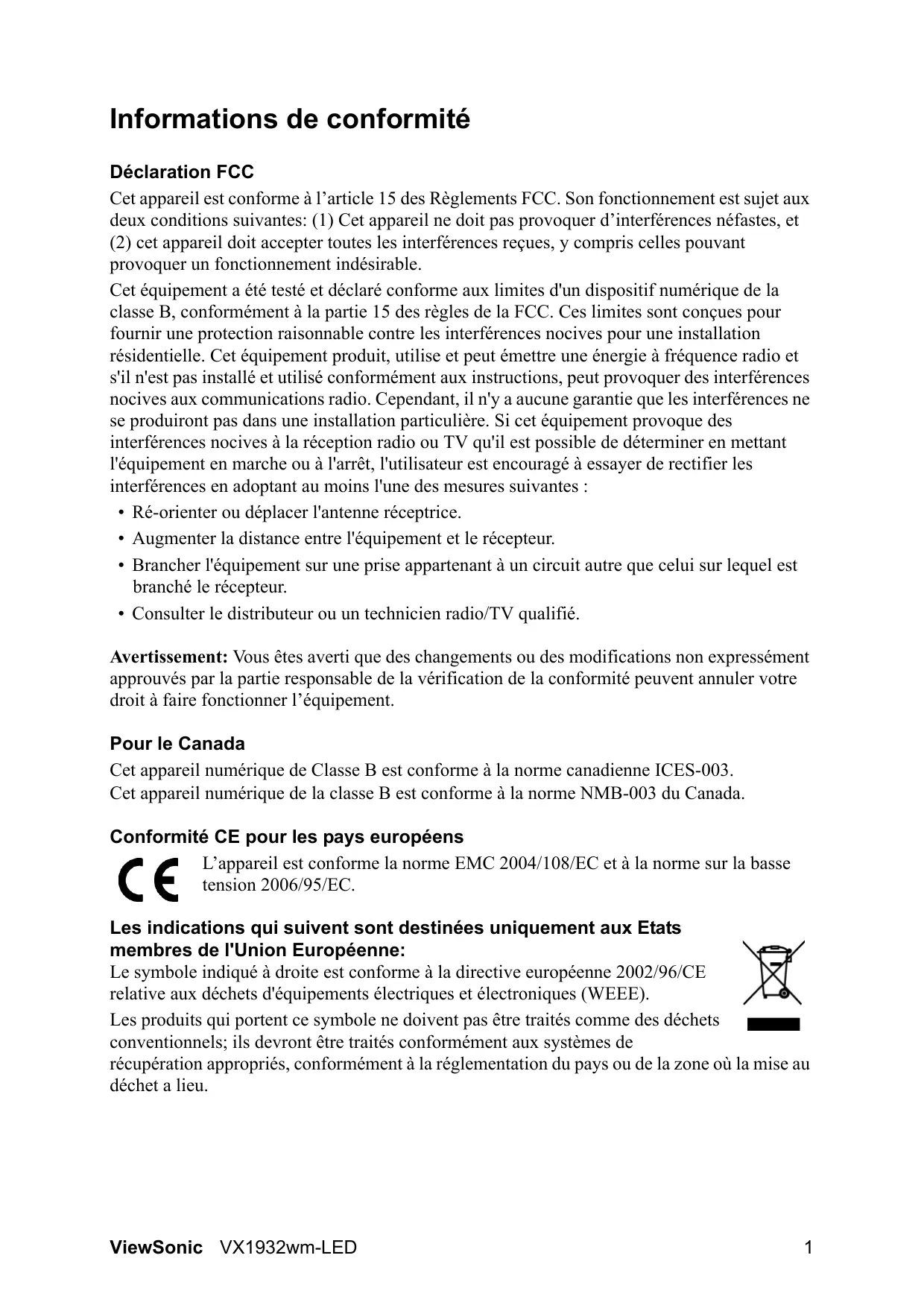

Spécifications 15 • Augmenter la distance entre l'équipement et le récepteur. • Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur. • Consulter le distributeur ou un technicien radio/TV qualifié. Avertissement: Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l’équipement. Pour le Canada Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2004/108/EC et à la norme sur la basse tension 2006/95/EC. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.

ViewSonic VX1932wm-LED

4. Suivez toutes les instructions.

5. N’utilisez pas cette unité à proximité de l’eau. Avertissement : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. 6. Nettoyez avec un tissu sec seulement. 7. Ne bloquez pas d’ouvertures d’aération. Installez selon les instructions du fabricant. 8. N’installez pas à proximité d’une source de chaleur tels que des radiateurs, bouches de chauffage, fours ou autres dispositifs (y compris des amplificateurs) qui produisent de la chaleur. 9. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. Une prise polarisée a deux fiches, l’une plus large que l’autre. Une prise mise à terre possède deux fiches et une troisième fourche pour la mise à terre. La fiche large et la troisième fourche sont fournies pour votre sécurité. Si la prise fournie ne correspond pas à votre prise murale, consultez un électricien pour remplacer la prise murale obsolète. 10. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible. 11. N’utilisez que les accessoires spécifiés par le fabricant. 12. Utilisez seulement avec un chariot, stand, trépied, monture ou table spécifié par le fabricant, ou vendu avec l’unité. Si vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/unité pour éviter des blessures ou une chute. 13. Débranchez l’unité si elle ne sera pas utilisée pour une longue période. 14. Confiez tout entretient au personnel de service qualifié. Une réparation est requise lorsque l’unité a été endommagée, par exemple si le cordon a été endommagé, si un liquide a été renversé ou si des objets sont tombés dans l’unité, si l’unité a été exposé à de la pluie de l’humidité, ne fonctionne pas normalement ou est tombée.

ViewSonic VX1932wm-LED

Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS - LSDEEE) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes:

1. Le mercure contenu dans les lampes fluorescentes compactes ne dépassant pas 5 mg par lampe ainsi que dans les lampes non spécifiées dans l’Annexe de la Directive RoHS

(LSDEEE). 2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les tubes fluorescents et les composants électroniques en céramique (p.ex. les dispositifs piézolectriques). 3. Le plomb dans les soudures à haute température de fusion (c’est-à-dire les alliages à base de plomb contenant 85% ou plus de plomb en poids). 4. Le plomb en tant qu’élément d’alliage dans l’acier contenant jusqu’à 0,35 % de plomb en poids, dans l’aluminium contenant jusqu’à 0,4 % de plomb en poids et dans les alliages de cuivre contenant jusqu’à 4 % de plomb en poids.

ViewSonic VX1932wm-LED

Microsoft Corporation aux États-Unis et dans d’autres pays.

ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation. VESA est une marque déposée par Video Electronics Standards Association. DPMS et DDC sont des marques commerciales de VESA. ENERGY STAR® est une marque déposée par la commission américaine pour la protection de l’environnement (EPA, Environment Protection Agency). En tant que partenaire d’ENERGY STAR®, ViewSonic Corporation déclare que ce produit respecte les directives ENERGY STAR® d’économie d’énergie. Décharge de responsabilité : La société ViewSonic Corporation ne peut être tenue pour responsable d’erreurs techniques ou d’impression ni d'omissions dans le présent manuel ; dommages directs ou indirects résultant de la livraison, des performances ou de l’utilisation de ce produit; ViewSonic Corp. décline également toute responsabilité vis-à-vis des performances ou de l’utilisation de ce produit. Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit de modifier les spécifications du produit sans avis préalable. Les informations contenues dans ce document peuvent changer sans préavis. Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen que ce soit, dans n’importe quel but, sans l’autorisation écrite préalable de ViewSonic Corporation.

Enregistrement du produit

Pour répondre à vos besoins à venir et pour recevoir toutes les informations supplémentaires au moment de leur parution, veuillez enregistrer votre produit par le biais d’Internet à l’adresse suivante: www.viewsonic.com. Le CD-ROM de l’assistant ViewSonic vous permet également d’imprimer le formulaire d’enregistrement que vous pouvez envoyer à ViewSonic par courrier ou par télécopie.

Pour votre information

VX1932wm-LED ViewSonic Widescreen LCD Display

Numéro du document : Numéro de série : Date d’achat :

ViewSonic se préoccupe de la conservation et de la protection de l’environnement. Veuillez donc recycler ou mettre au rebut ce produit correctement à la fin de son cycle de vie. Pour des informations sur le recyclage, consultez notre site web: 1. Etats-Unis: www.viewsonic.com/company/green/recycle-program/ 2. Europe : www.viewsoniceurope.com/uk/support/recycling-information/ 3. Taiwan : recycle.epa.org.tw Contenu de l’emballage Votre emballage LCD contient : • Assurez-vous que l’écran LCD se trouve dans un endroit propre et sec.

• Evitez d’exposer votre écran LCD aux rayons directs du soleil ou à toute autre source de chaleur. Pour diminuer les reflets, évitez de placer l’écran LCD face à une source de lumière directe.

• En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran LCD et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions.

• Prenez toutes les précautions nécessaires lorsque vous déplacez votre écran LCD.

• Connectez le câble vidéo à l’ordinateur et ensuite à l’écran LCD. Utilisateurs de Macintosh: Les modèles préalables au G3 exigent un adaptateur Macintosh. Connectez l’adaptateur à l’ordinateur et branchez le câble vidéo sur l’adaptateur. Contactez le Service clientèle de ViewSonic pour commander un adaptateur ViewSonic® Macintosh.

3. Allumez l’écran LCD et l’ordinateur.

Allumez d’abord le LCD et ensuite l’ordinateur. Cet ordre (l’écran LCD puis l’ordinateur) est important. REMARQUE: les utilisateurs de Windows verront peut-être un message leur demandant d’installer le fichier INF. Celui-ci se trouve sur le CD-ROM.

4. Insérez le CD de l’assistant ViewSonic dans le lecteur de CD de l’ordinateur.

Suivez les instructions à l’écran. Si votre ordinateur ne dispose pas de lecteur de CD-ROM, consultez le “Service clientèle”. • Attendez le démarrage automatique du CDROM.

5. Utilisateurs de Windows : Configurez le mode de synchronisation (résolution et taux de rafraîchissement). Exemple : 1440 x 900 à 60 Hz. Reportez-vous au mode d’emploi de la carte graphique pour les instructions à propos de la modification de la résolution et du taux de rafraîchissement. L’installation est terminée. Vous pouvez maintenant utiliser le LCD de ViewSonic. Pour être mieux préparé à tout besoin de service après vente : imprimez ce mode d’emploi et notez le numéro de série dans la section « Pour votre information » à la page 4. (Voir arrière du LCD.) Pour enregistrer votre produit en ligne, accédez au site Web de ViewSonic pour votre région. Reportez-vous au tableau Service clientèle dans ce guide. Le CD-ROM de l’assistant ViewSonic vous permet également d’imprimer le formulaire d’enregistrement que vous pouvez envoyer à ViewSonic par courrier ou par télécopie.

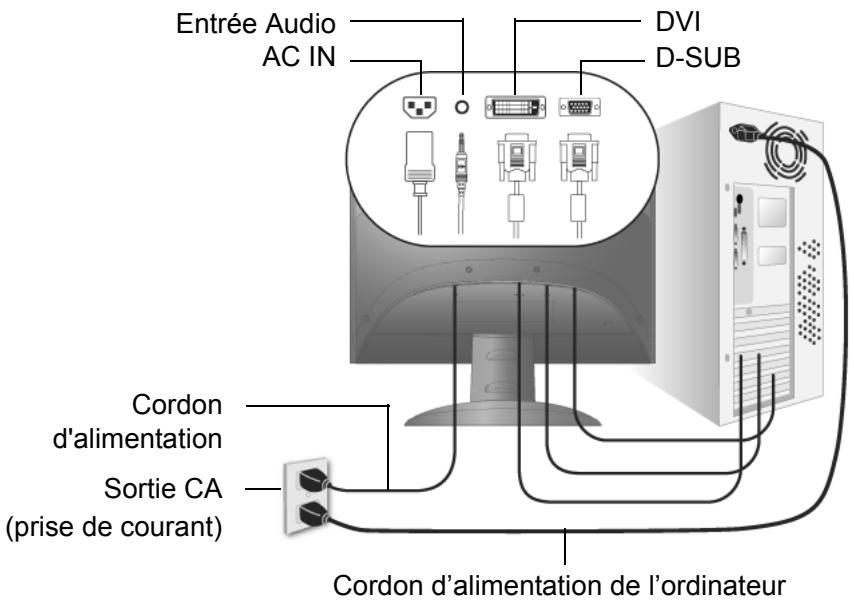

DVI D-SUB Cordon d'alimentation

Sortie CA (prise de courant) Cordon d’alimentation de l’ordinateur

ViewSonic VX1932wm-LED

Reportez-vous aux instructions accompagnant le kit de montage de la base. Pour changer le montage de votre LCD à montage mural, suivez les instructions suivantes:

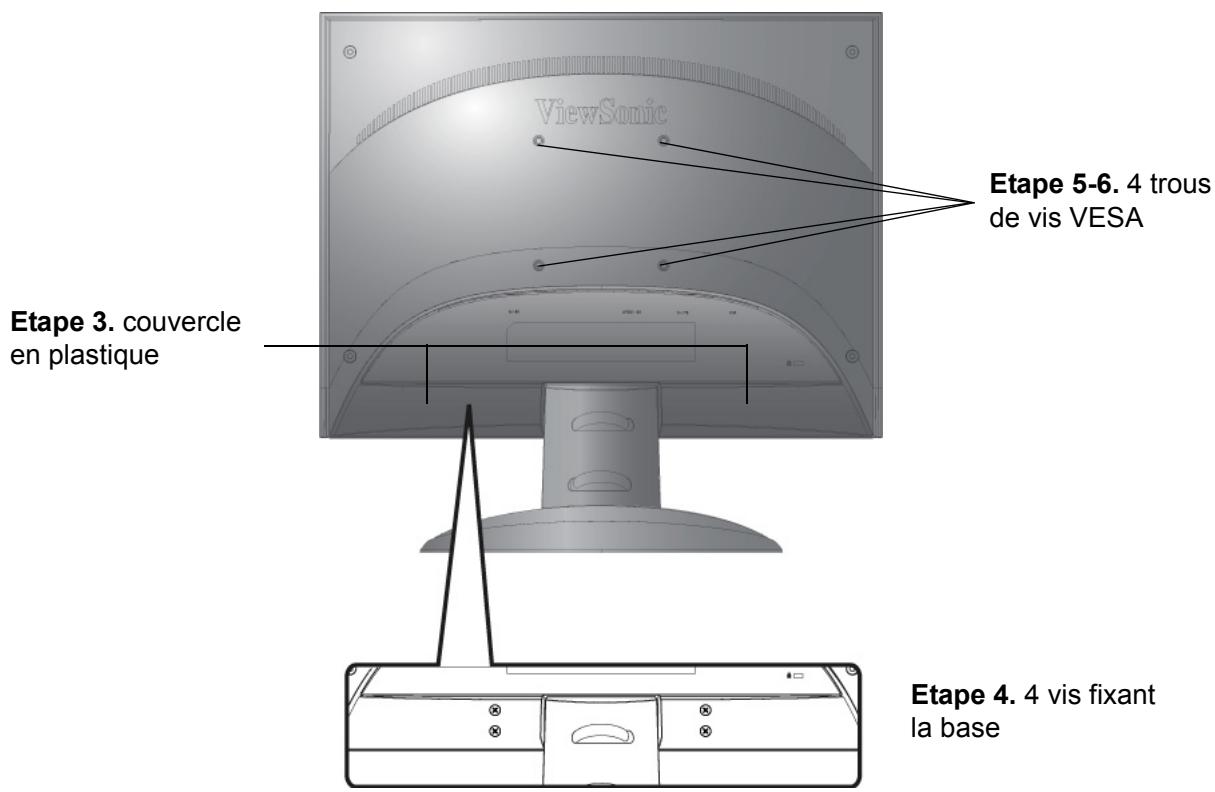

Etape 1. Débranchez l’alimentation. Etape 2. Placez l'écran LCD sur une serviette ou sur une couverture avec la face vers le bas. Etape 3. Retirer les emballages plastiques de l’arrière de l’écran LCD. Etape 4. Retirer les 4 vis fixant la base. Etape 5. Connectez le support de montage du kit de montage mural compatible VESA (dimension 100 mm x 100 mm), utiliser des vis de la bonne longueur. Etape 6. Attachez l’écran LCD sur le mur, en suivant les instructions du kit de montage mural.

de vis VESA Etape 3. couvercle en plastique

Après avoir configuré le mode de synchronisation, utilisez les contrôles OSD pour ajuster l’image à l’écran. Pour obtenir la meilleure qualité d’image, réglez le mode de synchronisation de votre écran LCD à : VESA 1440 x 900 à 60Hz. Pour régler le mode de synchronisation : 1. Réglage de la résolution : cliquez avec le bouton droit de la souris sur le bureau Windows > Propriétés > Paramètres, puis ajustez le curseur de réglage de la zone Bureau/Écran. 2. Réglage du taux de rafraîchissement : reportez-vous au mode d’emploi de votre carte graphique pour plus d’instructions. AVERTISSEMENT : Ne configurez pas la carte graphique de votre ordinateur au-delà du taux de rafraîchissement maximal de 75 Hz ; cela pourrait endommager irréparablement votre écran LCD.

Configuration de vérrouillage de l’affichage à l’écran et du bouton d’alimentation

• Verrouillage de l’affichage à l’écran : Appuyez et maintenez le bouton [1] et la flèche vers le hautSpendant 10 secondes. Lorsque vous appuyez sur un bouton, OSD Lucked (Verrouillage écran) s’affichera pendant quelques secondes à l’écran. • Déverrouillage de l’affichage à l’écran : Appuyez et maintenez le bouton [1] et la flèche vers le hautSpendant 10 secondes. • Verrouillage du bouton d’alimentation : Appuyez et maintenez le bouton [1] et la flèche vers le basTpendant 10 secondes. Lorsque ce mode est activé et que vous appuyez sur le bouton de l’alimentation, Power Button Locked (Verrouillage alimentation) s’affichera pendant quelques secondes à l’écran. Que ce mode soit activé ou non, aprés une panne de courant, votre écran LCD s’allumera automatiquement lorsque l’alimentation est restaurée. • Déverrouillage du bouton d’alimentation : Appuyez et maintenez le bouton [1] et la flèche vers le basTpendant 10 secondes.

• DCR activé/désactivé: Appuyez sur S pendant 3 seconde pour activer ou désactiver DCR. OSD qui s’affichent à l’écran. Les contrôles OSD sont expliqués en haut de la page suivante et sont définis dans la section “Contrôles du menu principal” à la page 11.

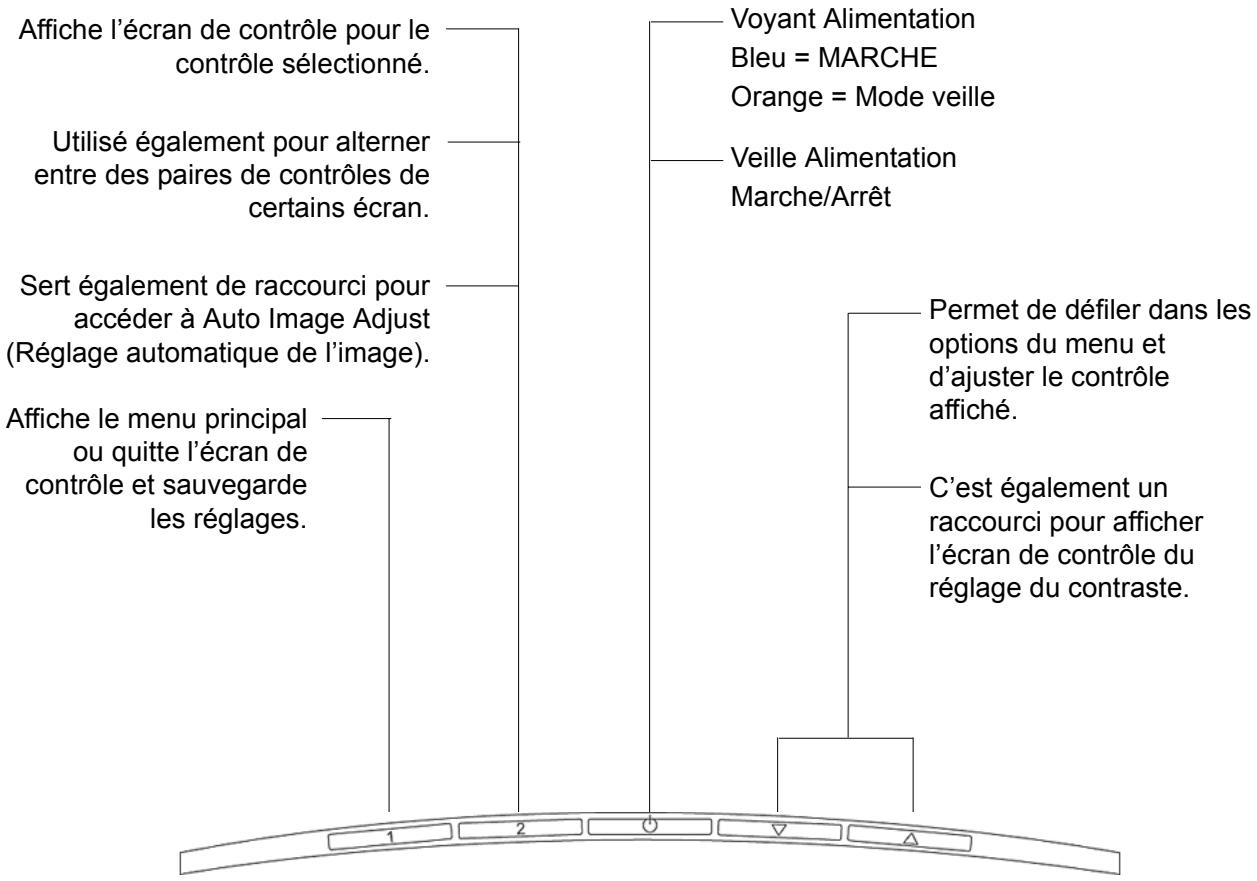

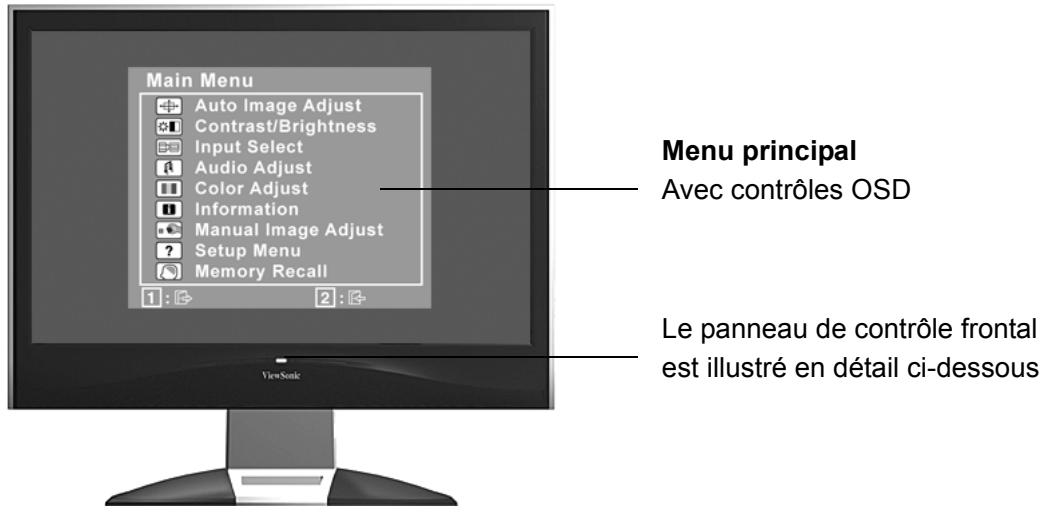

Avec contrôles OSD Le panneau de contrôle frontal est illustré en détail ci-dessous

Utilisé également pour alterner entre des paires de contrôles de certains écran. Sert également de raccourci pour accéder à Auto Image Adjust (Réglage automatique de l’image). Affiche le menu principal ou quitte l’écran de contrôle et sauvegarde les réglages.

ViewSonic VX1932wm-LED Voyant Alimentation

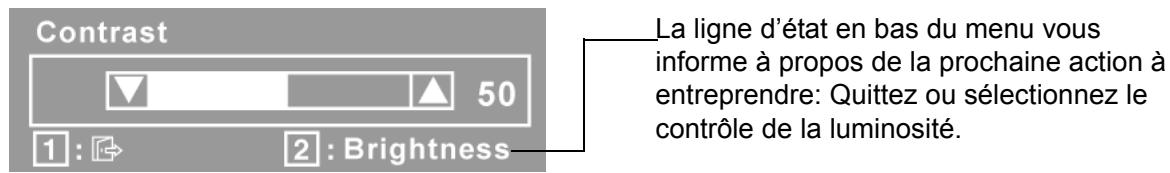

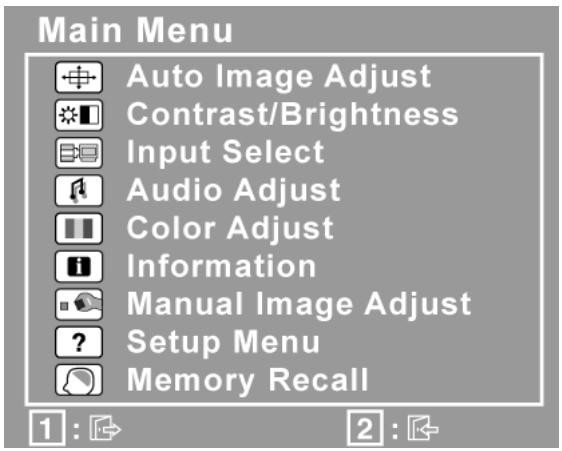

2. Pour sélectionner le contrôle que vous souhaitez régler, appuyez surSou surTpour défiler vers le haut ou le bas dans le menu principal. 3. Après avoir sélectionner le contrôle, appuyez sur [2]. Un écran de contrôle, apparait comme celui illustré ci-dessous. La ligne d’état en bas du menu vous informe à propos de la prochaine action à entreprendre: Quittez ou sélectionnez le contrôle de la luminosité.

4. Appuyez sur les boutonsSpour augmenter ouTpour diminuer.

5. Appuyez à deux reprises sur [1] pour enregistrer les réglages et quitter le menu. Les astuces suivantes peuvent vous aider à optimaliser votre affichage : • Ajustez la carte graphique de votre ordinateur pour qu’elle soit à une résolution de 1440 x 900 à 60 Hz vers l’écran LCD. (Reportez-vous au mode d’emploi de la carte graphique pour les instructions à propos de la modification de la résolution et du taux de rafraîchissement .) • Si nécessaire, faites de petits réglages en utilisant H POSITION et V POSITION, jusqu’à ce que l’image soit complètement visible à l’écran. (Le bord noir autour de l’écran doit frôler la surface illuminée "active" de l’écran LCD.)

ViewSonic VX1932wm-LED

Contrast (Contraste) règle la différence entre l’arrière-plan (niveau de noir) et le premier plan (niveau de blanc) de l’image.

Brightness (Luminosité) permet de régler l’arrière-plan (niveau de noir) de l’image. Input Select (Entrée) basculez entre les entree si vous avez plus d'un ordinateur connecte au moniteur digital.

Audio Adjust (Ajustage audio)

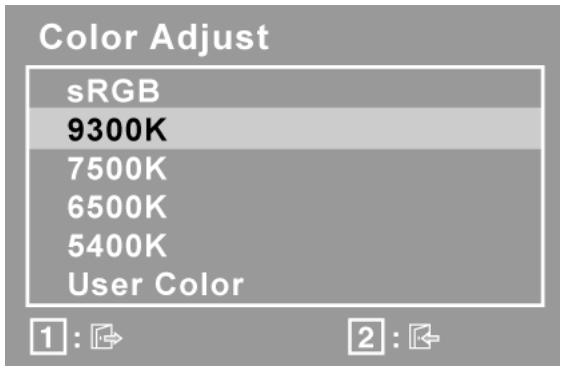

Volume permet d’augmenter ou de diminuer le volume et de couper l’audio. Mute permet de couper temporairement la sortie audio. Color Adjust (Couleurs réglage) offre différents modes de réglage des couleurs. Vous pouvez sélectionner des températures de couleur prédéfinies et l’option User Color (Couleurs utilisateur) vous permet de régler le rouge (R), le vert (G) et le bleu (B). Le réglage par défaut de l’usine est de 6500 K (6500 Kelvin).

ViewSonic VX1932wm-LED

7500K-Ajoute du bleu à l’écran pour obtenir un blanc plus “froid” (utilisé dans la majorité des configurations de bureau avec éclairage fluorescent). 6500K-Ajoute du rouge à l’image de l’écran pour obtenir un blanc plus “chaud “et des rouges plus « riches ». 5400K-Ajoute du vert à l’image de l’écran pour obtenir des couleurs plus foncées. User Color (Couleurs utilisateur) réglages individuels pour le rouge (R), le vert (V) et le bleu (B). 1. Appuyez sur le bouton [2] pour sélectionner la couleur (R, V ou B). 2. Appuyez surSou surTpour régler la couleur sélectionnée. Important : Si vous sélectionnez RECALL à partir du menu principal lorsque le produit est configuré à un mode de synchronisation prédéfini, les couleurs seront réinitialisées à la valeur de 6500 K par défaut de l’usine. Information (Informations) affiche le mode de synchronisation (entrée du signal vidéo) provenant de la carte graphique de votre ordinateur, le numéro de modèle du LCD, le numéro de série et l’URL du site web de ViewSonic®. Reportez-vous au mode d’emploi de la carte graphique pour des instructions à propos de la modification de la résolution et du taux de rafraîchissement (fréquence verticale). REMARQUE: VESA 1440 x 900 à 60 Hz (recommandé) signifie que la résolution est de 1440 x 900 et que le taux de rafraîchissement est de 60 Hz.

ViewSonic VX1932wm-LED

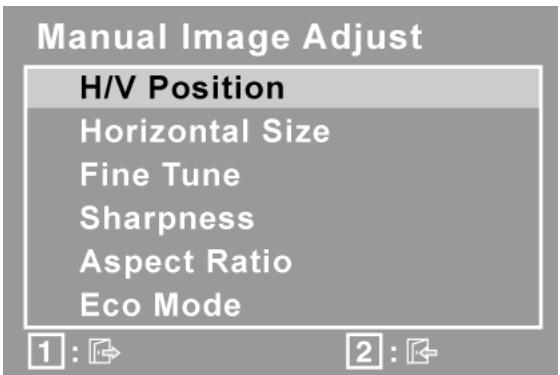

H. Size (Taille horizontale) permet de régler la largeur de l’image. Fine Tune (Réglage image) focalise en alignant le texte et/ou les caractères graphiques illuminés. REMARQUE : Essayez d’abord l’ajustage automatique d’image. Sharpness (Nitidezza) permet d’ajuster la clarté et la focalisation de l’image à l’écran. Aspect ratio (Rapport d’aspect) Sélectionner la taille d'image 4:3 et plein écran. ECO Mode (Mode ECO) permet une consommation d’énergie plus basse en réduisant la luminosité. Standard : Réglage de luminosité par défaut Optimize (Optimiser): Réduit la luminosité de 25 % Conserve(Conserver): Réduit la luminosité de 50 % REMARQUE : Quand le mode ECO est réglé sur "Optimiser" ou "Conserver", la Luminosité, le Contraste, et le Contraste dynamique ne peuvent pas être réglés. Setup Menu (Menu Setup) affiche le menu illustré ci-dessous :

ViewSonic VX1932wm-LED

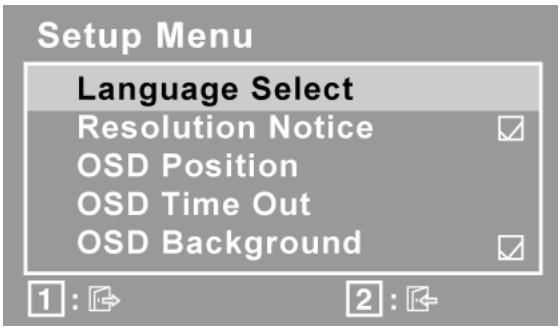

OSD Position (Position OSD) permet de positionner les menus et l’écran de réglage.

OSD Timeout (Interruption OSD) définit la durée d’affichage d’un écran de contrôle à l’écran. Par exemple, avec une configuration de '15 secondes', l’écran de contrôle disparaîtra après 15 secondes si aucun contrôle n’est touché. OSD Background (Arrière-plan OSD) vous permet d’activer ou de désactiver l’arrière plan à l’écran. Memory Recall (Rappel de mémoire) permet de rétablir les paramètres d’usine si l’écran fonctionne dans un mode de synchronisation prédéfini décrit dans ce guide. Exception: Cette commande ne modifie pas les changements effectués avec la commande utilisateur sur les paramètres Couleur, Langue et Verrouillage de l’alimentation.

ViewSonic VX1932wm-LED

LCD 1440 x 900 à matrice active, pas de pixel de 0.2835 mm

Métrique : 48 cm • Assurez-vous que le câble d’alimentation est correctement connecté à l’écran LCD. • Branchez un autre appareil (par exemple, une radio) sur la prise secteur pour vérifier que la tension est correcte. Moniteur sous tension, mais pas d’image à l’écran • Assurez-vous que le câble vidéo fourni avec le LCD est bien connecté au port de sortie vidéo à l’arrière de l’ordinateur. Si l’autre extrémité du câble vidéo n’est pas reliée en permanence au LCD, branchez-la correctement. • Réglez la luminosité et le contraste. • Si vous utilisez un Macintosh préalable au G3, vous aurez besoin d’un adaptateur Macintosh. Couleurs incorrectes ou anormales • Si l’une des couleurs (rouge, vert ou bleu) fait défaut, vérifiez que le câble vidéo est correctement branché. Si les broches du câble ont du jeu ou sont endommagées, la connexion peut être défectueuse. • Connectez le LCD à un autre ordinateur. • Si vous avez une carte graphique plus ancienne, contactez ViewSonic® pour obtenir un adaptateur non-DDC. Les boutons de réglage ne fonctionnent pas • Appuyez sur un seul bouton à la fois.

ViewSonic VX1932wm-LED

Pour nettoyer l’écran :

1. Utilisez un chiffon propre, doux et non pelucheux, afin d’éliminer toute trace de poussière ou autres particules. 2. Si nécessaire, appliquez un peu de produit à vitres sans ammoniaque et sans alcool sur un chiffon propre, doux et non pelucheux, puis essuyez l’écran. Pour nettoyer la boîtier : 3. Utilisez un chiffon doux et sec. 4. Si nécessaire, appliquez un peu de produit détergent doux non abrasif, sans alcool ni ammoniaque, sur un chiffon propre, doux et non pelucheux, et essuyez la surface. Décharge de responsabilité • ViewSonic® déconseille vivement l’usage des produits de nettoyage à base d’ammoniaque ou d’alcool sur l’écran ou le boîtier du LCD. Il nous a été signalé que certains de ces produits d’entretien risquent d’endommager l’écran ou le boîtier du LCD. • ViewSonic décline toute responsabilité en cas de dommage provoqué par l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool.

ViewSonic VX1932wm-LED

Durée de la garantie :

Les Ecrans LCD ViewSonic sont garantis 3 ans à partir de la date d'achat originale pour tous les composants y compris la source lumineuse et 3 ans pour la main d'œuvre. Application de la garantie : La présente garantie est valable uniquement pour le premier acquéreur. Exclusions de la garantie : 1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré. 2. Les dommages, détériorations ou dysfonctionnements dus à : a. Un accident, une mauvaise utilisation, une négligence, un incendie, un dégât des eaux, la foudre ou toute autre catastrophe naturelle, ou résultant d’une modification non autorisée du produit ou de la non-observation des instructions fournies avec l’équipement. b. Tout dommage provoqué par le transport. c. Un déplacement ou une installation non conforme du produit. d. Toutes causes externes au produit, telles que des fluctuations dans l’alimentation électrique ou une panne de courant. e. L’utilisation de fournitures ou de pièces qui ne correspondent pas aux spécifications de ViewSonic. f. L’usure normale. g. Toute autre cause qui ne peut pas être imputée à une défectuosité du produit. 3. Tout produit affichant un état connu comme “image brûlée” qui produit une image fixe affichée à l’écran pour une période prolongée. 4. Frais concernant la désinstallation, l’installation, le transport en sens unique, l’assurance et le service de configuration. Assistance : 1. Pour obtenir des informations sur le service dans le cadre de la garantie, veuillez contacter le Support clientèle de ViewSonic (référez-vous à la page Support Clientèle). Vous devrez fournir le numéro de série de votre produit. 2. Pour bénéficier du droit à la garantie, il vous sera nécessaire de fournir (a) la preuve d’achat originale datée, (b) votre nom, (c) votre adresse, (d) la description du problème rencontré et (e) le numéro de série du produit. 3. Veuillez rapporter ou envoyer le matériel (frais de port payés) dans son emballage d’origine à votre centre de maintenance agréé par ViewSonic ou à ViewSonic. 4. Pour obtenir toute autre information ou connaître les coordonnées du centre de maintenance ViewSonic le plus proche, veuillez contacter ViewSonic.

4.3: ViewSonic LCD Warranty

La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit.

La sociéte viewsonic ne pourra pas être tenue pour responsable: 1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité d’utiliser le produit, d’un manque à gagner, d’une perte de temps, d’opportunités commerciales ou de clientèle, d'impact sur des relations commerciales ou toute autre nuisance commerciale, même si elle est notifiée de l’éventualité de tels dommages. 2. De tout dommage direct, indirect ou autre. 3. Toute réclamation effectuée auprès du client par un tiers. 4. Des réparations ou tentatives de réparation effectuées par du personnel non agréé par ViewSonic. Législation en vigueur : La présente garantie vous donne des droits juridiques spécifiques, mais vous pouvez également jouir d’autres droits qui varient en fonction de la législation de chaque état. Certains états n’autorisent pas les limites sur les garanties implicites et/ou n’admettent pas l’exclusion de dommages et intérêts directs ou indirects. De ce fait, les exclusions énoncées ci-dessus peuvent ne pas être applicables dans votre cas. Ventes hors États-Unis et Canada : Pour plus d’informations concernant la garantie et les services proposés pour les produits ViewSonic vendus en dehors des États-Unis ou du Canada, veuillez contacter ViewSonic ou votre revendeur ViewSonic agréé. La période de garantie pour ce produit en Chine continentale (Hong Kong, Macao et Taiwan exclus) est sujette aux termes et conditions de la Carte de garantie d'entretien. Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie sont disponibles sur notre site web à l’adresse suivante www.viewsoniceurope.com sous la rubrique Support/Warranty Information.
