Marque	SHIMANO
Modèle	WH-M988-F15
Type de produit	Roue de vélo avant (disc brake)
Taille de jante	26 pouces
Nombre de rayons	24
Largeur de jante	25,8 mm
Taille de pneu compatible	26 × 1,95 à 2,5 pouces
Freins compatibles	Freins à disque uniquement
Pression d'air recommandée	200 – 400 kPa (29 – 58 psi)
Type de moyeu	Moyeu à axe traversant (E-Thru compatible)
Valeur de tension des rayons (côté gauche)	900 – 1350 N (90 – 135 kgf)
Valeur de tension des rayons (côté droit)	600 – 1000 N (60 – 100 kgf)
Couple de serrage de l'axe	21 – 26 N·m (210 – 260 kgf·cm)
Couple de serrage du disque	40 – 50 N·m (400 – 500 kgf·cm)
Matériau de la jante	Aluminium (estimation)
Matériau des rayons	Acier inoxydable
Graisse recommandée	Graisse DURA-ACE (Y-04110000)
Entretien régulier	Lubrification du moyeu, contrôle des rayons et de la jante
Sécurité	Vérifier l'absence de fissures sur l'axe, rayons tordus ou jante endommagée avant chaque utilisation
Pièces détachées	Utiliser exclusivement des pièces d'origine SHIMANO (rayons, écrous, fiches, rondelles)
Documents disponibles	Notice d'utilisation au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - WH-M988-F15 SHIMANO

Quels types de freins sont compatibles avec cette roue ?

Seuls les freins à disque sont compatibles. Ne pas utiliser avec des freins à jante.

Quelle pression de pneu dois-je utiliser ?

La pression d'air recommandée est comprise entre 200 et 400 kPa (29-58 psi).

Comment vérifier l'état de l'axe du moyeu ?

Avant chaque sortie, inspectez l'axe pour détecter d'éventuelles fissures. Si vous en trouvez, n'utilisez pas la roue et remplacez l'axe.

Puis-je utiliser un fond de jante ?

Non, l'utilisation d'un fond de jante est déconseillée car elle peut endommager le pneu ou la chambre à air et provoquer une crevaison soudaine.

Comment régler la tension des rayons ?

Utilisez une clé à rayons spéciale. Serrez les écrous progressivement en respectant les valeurs de tension indiquées (côté gauche : 900-1350 N, côté droit : 600-1000 N). Il est recommandé de confier ce réglage à un revendeur agréé.

Quelle est la procédure de montage du disque de frein ?

Utilisez l'outil spécial TL-FC36 pour déposer/poser la bague de montage. Serrez les vis du disque à un couple de 40-50 N·m. Portez des gants pour éviter les coupures.

Quel type d'axe utiliser avec cette roue ?

La roue est conçue pour un axe traversant (E-Thru). Ne l'utilisez pas avec d'autres types d'axe car cela pourrait entraîner un détachement de la roue.

Comment entretenir le moyeu ?

Démontez le moyeu comme indiqué dans la notice et appliquez de la graisse DURA-ACE sur chaque pièce à intervalles réguliers. Ne pas appliquer d'huile à l'intérieur.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine SHIMANO (rayons, écrous, fiches, rondelles). Consultez votre revendeur agréé ou le site techdocs.shimano.com.

Cette roue est-elle adaptée à la descente ou au freeride ?

Non, cette roue n'est pas conçue pour la descente ou le freeride. Une utilisation intensive dans ces conditions peut provoquer des fissures et des accidents graves.

MODE D'EMPLOI WH-M988-F15 SHIMANO

Informations générales concernant la sécurité

• Le WH-M988-F15 n'est pas conçu pour la conduite de bicyclette en descente et en freeride. Toutefois, selon les conditions de conduite, il est possible que des fissures apparaisent sur un axe de moyeu, ce qui peut causer des anomalies de fonctionnement de l'axe de moyeu. Ceci risque de causer un accident pouvant entraîner des blessures graves ou même mortelles. Avant de conduire, vous devez vérifier soigneusement vos moyeux et vous assurer que les axes ne sont pas fissurés; si vous découvrez des fissures ou un état anormal, N'UTILISEZ PAS la bicyclette.
• Le WH-M988-F15 peut être utilisé en combinaison avec une fourche avant spéciale et le E-Thru. S'il est utilisé en combinaison avec toute autre fourche avant ou tout autre axe fixe, il pourrait causer un détachement de la roue du vélo pendant la conduite, et de graves blessures risqueront de s'ensuivre.
• La méthode de fixation et le couple de serrage de la roue avant variant tous deux selon le type de fourche à suspension avant utilisée. Lorsqu'on monte la roue avant sur la fourche à suspension avant, veiller à toujours bien suivre les instructions de montage de la fourche à suspension avant. Si l'on ne suit pas bien les instructions, la roue avant risquera de se détacher de la fourche à suspension avant, ce qui peut causer de graves blessures.
• S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fixées, elles peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivir.
• Avant l'utilisation, vérifier les roues pour s'assurer qu'il n'y ait pas de rayons tordus ou desserrés, de bosses, de rayures ou de fissures sur la surface de la jante. Ne pas utiliser la roue si ces problèmes sont trouvés.
• Les roues sont conçues pour pédaler sur des pistes. Ne pas les utiliser pour des descentes, sinon elles risquent de se casser ou d'être endommagées, et il pourrait en résulter des accidents.
• Si le levier de relâchement de l'axe n'est pas correctement utilisé, la roue peut se séparer de la bicyclette et des blessures graves peuvent s'ensuivre.
• Si le levier de relâchement de l'axe est situé du même côté que le disque, il risque de gêner le fonctionnement du disque, veiller donc à ce qu'il ne gêne pas le disque.
• Ces roues sont conçues exclusivement pour être utilisées avec des freins à disque. Ne pas utiliser ces roues avec des freins à jante.
• Veiller également à tirer soigneusement les instructions de montage pour les freins à disque.
• Obtenir et lire soigneusement les instructions de montage avant d'installer les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommendons vivement d'utiliser uniquement des pièces de rechange Shimano.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Attention

• Ne pas utiliser un fond de jante. Avec un fond de jante, il peut être difficile d'enlever et d'installer le pneu, le pneu ou la chambre à air peuvent s'abîmer ou les pneus risqueraient d'soudainement crever et de se déloger, provoquant ainsi de graves blessures.

Période de chauffage

• Les freins à disque ont une période de rodage, et la force de freinage augmentera progressivement au fur et à mesure que le rodage se fait. Veiller à bien prendre en compte ces augmentations lorsqu'on utilise les freins pendant cette période de rodage. Le même phénomène se produit lorsqu'on remplace les plaquettes de frein ou le disque.

Attention

• Utiliser des rayons, des écrous, des fiches et des rondelles Shimano d'origine, sinon la jante et le moyeu risqueront d'être endommagés.
• La pression d'air doit être comprise dans la plage de 200-400 kPa {29-58 psi}.
• Veiller à ne pas trop serrer les fiches lorsqu'on règle la tension des rayons. Si les fiches sont trop serrées, la jante risquera d'être endommagée. (Nous conseillons de confier l'excursion des réglages à un revendeur de bicyclettes/agréé.)
• Nous ne recommandons pas l'utilisation d'agents de réparation des crevaisons universels à base d'alcaline, ils peuvent entraîner la corrosion des jantes et l'apparition de fuites d'air.
• Lorsqu'on utilise l'outil spécial (TL-FC36) pour déposer et poser la bague de montage du disque, veiller à ne pas toucher l'extérieur du disque avec les mains. Mettre des gants pour éviter de se couper les mains.

Remarques

• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de l'huile à l'intérieur du mouvement, sinon la graisse ressortira.
• Des clés à rayons spéciales sont disponibles en option.
• Nous conseillons de confier l'exécution du réglage de la tension des rayons à un revendeur de bicyclettes agréé s'il y a un jeu initial dans les rayons et après les premiers 1000 kilomètres de conduite de la bicyclette.
• Ne pas utiliser de détergents ou de produits de nettoyage chimiques pour essuyer la roue, car ceci pourrait écailler l'agent d'étanchéité d'air appliqué sur les joints.
• Ne pas utiliser de détergents ou d'autres produits chimiques pour essuyer la roue, sinon l'autocollant apposé sur la jante risquera de se détacher.
• Les catadioptres sont aussi vendus séparément. Pour plus de détails, s'adresser à son revendeur de bicyclettes.

Instructions de montage

Numéro de modèle	Specifications	Couleur
RR-550-WUW SW W/O BRACKET	JIS / CPSC	Blanc
RR-550-WUA SW W/O BRACKET	AS	Ambre
RR-317-WUA SW W/O BRACKET	DIN	Ambre

• Les pièces ne sont pas garanties contre l'usure naturelle ou la dépréciation resulting d'une utilisation normale.
• Si le bossage de montage de l'étrier de frein et la patte ne sont pas parallèles, le disque risquera d'entrer en contact avec l'étrier.
• Si le disque est usé, fissuré ou voilé, il faut le remplacer.

SI-4G30A-002

Roue avant

Afin d'obtenir les importantes performances, veiller à utiliser la combinaison des composants suivants.

Disque

SM-RT98

Specifications

Nombre de rayons	24
Largeur de la jante	25,8 mm
Taille de la jante	26"
Taille de boyau applicable	26 x 1,95 ~ 2,5
Freins applicables	Freins à disque

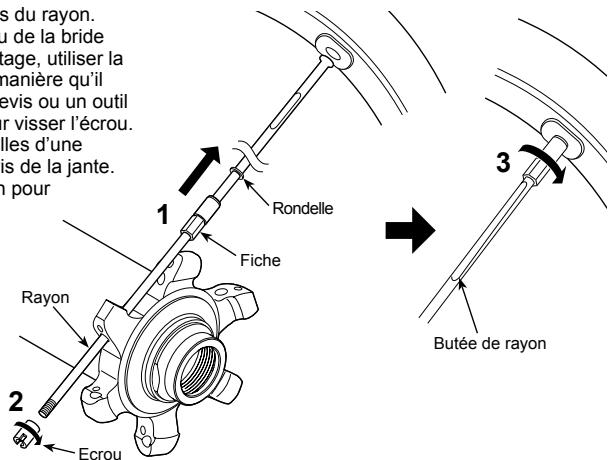

Remplacement des rayons

1. Passer la rondelle et la fiche au-dessus du rayon
2. Après avoir inséré le rayon dans le trou de la bride du moyeu, serrer l'écrou. Lors du montage, utiliser la butée de rayon pour fixer le rayon de manière qu'il ne tourne pas, puis introduire un tournevis ou un outil similaire dans la rainure de l'écrou pour visser l'écrou.
3. Tourner la fiche dans le sens des aiguilles d'une montre pour la visser dans le trou de vis de la jante. À ce moment, utiliser la butée de rayon pour empêcher le rayon de tourner.

Remarque:

• Si la rondelle n'est pas installée, il sera impossible de régler la tension des rayons; veiller donc à utiliser la rondelle.
• Serrer l'écrou jusqu'aux bords du filage.

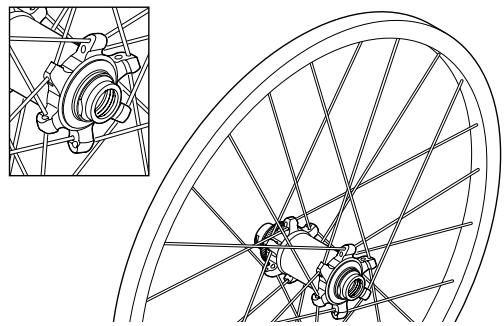

Treillis de rayon

Mailler les rayons comme indiqué sur l'illustration.

Pour assembler les roues, utiliser l'outil d'assemblage TL-HB16.

Valeur de tension des rayons

Côté droit	Côté gauche
600 - 1000 N(60 - 100 kgf)	900 - 1350 N(90 - 135 kgf)

• Utiliser ces valeurs comme guide seulement.

Entretien

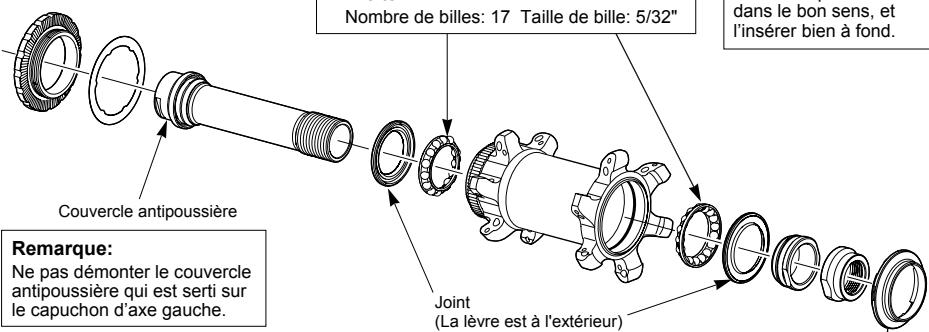

Ces unités peuvent être démontées comme indiqué dans les illustrations. Il faut appliquer de la graisse sur chaque pièce à intervalle régulier.

Remarque:

Il est impossible de le démonter à partir du côté gauche du moyeu (côté comptant des dentelures de fixation du disque)

Application de graisse

Graisse DURA-ACE (Y-04110000)

Gauche Nombre de billes: 15 Taille de bille: 5/32" Droite

Remarque:

Lorsqu'on dépose et pose le joint, faire très attention de ne pas plier le joint. Lorsqu'on repose le joint, s'assurer qu'il est orienté dans le bon sens, et l'insérer bien à fond.

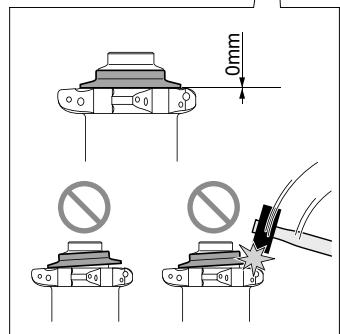

Monter le tuyau d'axe, puis utiliser les outils spéciaux (TL-7S20 / 22 mm) pour serrer l'écrou de blocage de façon à effectuer un double verrouillage du mécanisme, comme indiqué sur l'illustration.

Si l'on utilise une clé de moyeu sur les parties biseautées du capuchon d'axe gauche, veiller à ne pas appliquer un couple de serrage excessif, sinon des dommages risqueront de s'ensuivir.

Couple de serrage: 21-26 N·m {210-260 kgf·cm}

Montage du disque

Couple de serrage: 40-50 N·m{400-500kgf·cm}

• Des instructions de montage dans d'autres langues sont disponibles sous:

http://techdocs.shimano.com

Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.
