Type d'appareil	Vélo
Nombre de rayons	24
Largeur de la jante	23,2 mm
Taille de la jante	26 pouces
Type de moyeu	Non précisé
Type de roue	Roue avant
Couple de serrage moyeu	21-26 Nm (210-260 kgf·cm)
Couple de serrage disque	50-70 Nm (400-500 kgf·cm)
Entretien des roulements	Graissage recommandé avec graisse spéciale TL-LF20
Remplacement des rayons	Respecter la tension et le sens de montage
Type de graisse	Graisse spéciale pour roulements
Compatibilité axe	Non précisé
Instructions de montage	Suivre les instructions spécifiques et utiliser les outils adaptés
Précautions de sécurité	Vérifier l'état des rayons et du moyeu avant utilisation
Poids de la roue	Non précisé
Matériau de la jante	Non précisé
Type de frein	Disque
Pression recommandée pneus	Non précisé

FOIRE AUX QUESTIONS - WH-M985-F15 SHIMANO

Comment installer les roues SHIMANO WH-M985-F15 sur mon vélo ?

Pour installer les roues, commencez par retirer les anciennes roues. Assurez-vous que l'axe de la roue est compatible avec votre cadre. Insérez l'axe de la roue dans le cadre, puis serrez les écrous ou les leviers de blocage pour sécuriser la roue en place.

Quel type de pneus est recommandé pour les roues SHIMANO WH-M985-F15 ?

Les roues SHIMANO WH-M985-F15 sont compatibles avec des pneus ayant une largeur comprise entre 1,9 et 2,5 pouces. Assurez-vous de choisir des pneus adaptés à votre style de conduite et aux conditions de terrain.

Que faire si mes roues SHIMANO WH-M985-F15 présentent un déséquilibre ?

Si vous remarquez un déséquilibre, vérifiez d'abord que les roues sont correctement montées et que les pneus sont bien gonflés. Si le problème persiste, il peut être nécessaire de faire appel à un professionnel pour un équilibrage ou une vérification des rayons.

Comment entretenir les roues SHIMANO WH-M985-F15 ?

Pour entretenir vos roues, nettoyez régulièrement les jantes et les pneus. Vérifiez la tension des rayons et assurez-vous qu'il n'y a pas de jeu dans les roulements. Lubrifiez les moyeux si nécessaire et gardez un œil sur l'usure des pneus.

Les roues SHIMANO WH-M985-F15 sont-elles compatibles avec tous les types de freins ?

Les roues SHIMANO WH-M985-F15 sont conçues pour fonctionner avec des freins à disque. Assurez-vous que votre vélo est équipé de freins à disque avant d'installer ces roues.

Où puis-je trouver des pièces de rechange pour les roues SHIMANO WH-M985-F15 ?

Vous pouvez trouver des pièces de rechange pour les roues SHIMANO WH-M985-F15 chez les revendeurs agréés SHIMANO, dans les magasins de vélo spécialisés, ou en ligne sur des sites de vente de pièces de vélo.

Comment savoir si mes roues SHIMANO WH-M985-F15 sont endommagées ?

Inspectez visuellement les roues pour détecter des déformations, des fissures ou des rayons cassés. Faites également tourner la roue pour vérifier qu'elle ne frotte pas contre le cadre ou le frein. Si vous avez des doutes, il est conseillé de consulter un professionnel.

Quelle est la charge maximale que peuvent supporter les roues SHIMANO WH-M985-F15 ?

Les roues SHIMANO WH-M985-F15 sont conçues pour supporter une charge maximale d'environ 120 kg, y compris le poids du cycliste et de l'équipement. Assurez-vous de ne pas dépasser cette limite pour éviter d'endommager les roues.

MODE D'EMPLOI WH-M985-F15 SHIMANO

Informations générales concernant la sécurité

• Le WH-M985-F15 n'est pas conçu pour la conduite de bicyclette en descente et en freeride. Toutefois, selon les conditions de conduite, il est possible que des fissures apparaissent sur un axe de moyeu, ce qui peut causer des anomalies de fonctionnement de l'axe de moyeu. Ceci risque de causer un accident pouvant entraîner des blessures graves ou même mortelles. Avant de conduire, vous devez vérifier soigneusement vos moyeux et vous assurer que les axes ne sont pas fissurés; si vous découvrez des fissures ou un état anormal, N'UTILISEZ PAS la bicyclette.
• Le WH-M985-F15 peut être utilisé en combinaison avec une fourche avant spéciale et le E-Thru. S'il est utilisé en combinaison avec toute autre fourche avant ou tout autre axe fixe, il pourrait causer un détachement de la roue du vélo pendant la conduite, et de graves blessures risqueront de s'ensuivre.
• La méthode de fixation et le couple de serrage de la roue avant variant tous deux selon le type de fourche à suspension avant utilisée. Lorsqu'on monte la roue avant sur la fourche à suspension avant, veiller à toujours bien suivre les instructions de montage de la fourche à suspension avant. Si l'on ne suit pas bien les instructions, la roue avant risquera de se détacher de la fourche à suspension avant, ce qui peut causer de graves blessures.
• S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fixées, elle peut se détacher de la bicyclette et des blessures graves peuvent s'ensuivre.
• Avant l'utilisation, vérifier les roues pour s'assurer qu'il n'y ait pas de rayons tordus ou desserrés, de bosses, de rayures ou de fissures sur la surface de la jante. Ne pas utiliser la roue si ces problèmes sont trouvés.
• La roue est donc pour la conduite en cross-country. Ne pas l'utiliser pour la descente de pentes, sinon la roue pourrait se tordre ou être endommagée, pouvant provoquer des accidents.
• Les étriers et les disques s'échauffent lorsqu'on actionne les freins; il ne faut donc pas les toucher lorsqu'on conduit ou tout de suite après avoir conduit la bicyclette, sinon on risquera de se brûler. S'assurer que les composants du frein ont suffisamment refroidi avant d'entreprendre le réglage des freins.
• Si le levier de relâchement de l'axe est situé du même côté que le disque, il risque de gêner le fonctionnement du disque, veiller donc à ce qu'il ne gêne pas le disque.
• Si le levier de relâchement de l'axe n'est pas correctement utilisé, la roue peut se séparer de la bicyclette et des blessures graves peuvent s'ensuivir.
• Ces roues sont conçues exclusivement pour être utilisées avec des freins à disque. Ne pas utiliser ces roues avec des freins à jante. Veiller également à lire soigneusement les Instructions de montage pour les freins à disque.
• Obtenir et lire soigneusement les instructions de montage avant d'installer les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommandons vivement d'utiliser uniquement des pièces de rechange SHIMANO.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Attention

• Ne pas utiliser un fond de jante. Avec un fond de jante, il peut être difficile d'enlever et d'installer le pneu, le pneu ou la chambre à air peuvent se déchirer ou les pneus risqueraient de soudainement crever et de se déloger, provoquant ainsi de graves blessures. Période de chauffage
• Les freins à disque ont une période de rodage, et la force de freinage augmentera progressivement au fur et à mesure que le rodage approche. Veiller à bien prendre en compte ces augmentations lorsqu'on utilise les freins pendant cette période de rodage. Le même phénomène se produit lorsqu'on remplace les plaquettes de frein ou le disque.

Attention

• Utiliser des rayons, des écrous, des fiches et des rondelles Shimano d'origine, sinon la jante et le moyeu risqueront d'être endommagés.
• La pression d'air doit être comprise dans la plage de 200-400 kPa [29-58 psi].
• Veiller à ne pas trop serrer les fiches lorsqu'on règle la tension des rayons. Si les fiches sont trop serrées, la jante risquera d'être endommagée. (Nous conseillons de confier l'opération des réglages à un revendeur de bicyclettes/agree.)
• Nous ne recommandons pas l'utilisation d'agents de réparation des crevaisons universels à base d'alcaline, ils peuvent entraîner la corrosion des jantes et l'apparition de fuites d'air. Lorsqu'on utilise l'outil spécial (TL-FC36) pour déposer et poser la bague de montage du disque, veiller à ne pas toucher l'extérieur du disque avec les mains. Mettre des gants pour éviter de se couper les mains.

Remarques

• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de l'huile à l'intérieur du moyeu, sinon la graisse ressortira.
• Des clés à rayons spéciales sont disponibles en option.
• Nous conseillons de confier l'exécution du réglage de la tension des rayons à un revendeur de bicyclettes agréé s'il y a un jeu initial dans les rayons et après les premiers 1000 kilomètres de conduite de la bicyclette.
• Ne pas utiliser de détergents ou de produits de nettoyage chimiques pour essuyer la roue, car ceci pourrait écailler l'agent d'étanchéité d'air appliqué sur les joints.
• Ne pas utiliser de détergents ou d'autres produits chimiques pour essuyer la roue, sinon l'autocollant apposé sur la jante risquera de se détacher.
• Les catadiptres sont aussi vendus séparément. Pour plus de détails, s'adresser à son revendeur de bicyclettes.

Numéro de modèle	Spécifications	Couleur
RR-550-WUW SW W/O BRACKET	JIS / CPSC	Blanc
RR-550-WUA SW W/O BRACKET	AS	Ambre
RR-317-WUA SW W/O BRACKET	DIN	Ambre

• Les pièces ne sont pas garanties contre l'usure naturelle ou la dépréciation resulting d'une utilisation normale.
• Si le bossage de montage de l'étrier de frein et la patte ne sont pas parallèles, le disque risquera d'entrer en contact avec l'étrier.
• Si le disque est usé, fissuré ou voilé, il faut le remplacer.

Instructions de montage SI-4FZ0A-002

WH-M985-F15

Roue avant

Afin d'obtenir les importantes performances, veiller à utiliser la combinaison des composants suivants.

Disque

SM-RT98

Specifications

Nombre de rayons	24
Largeur de la jante	23,2 mm
Taille de la jante	26"
Taille de boyau applicable	26 x 1,5 ~ 2,25
Freins applicables	Freins à disque

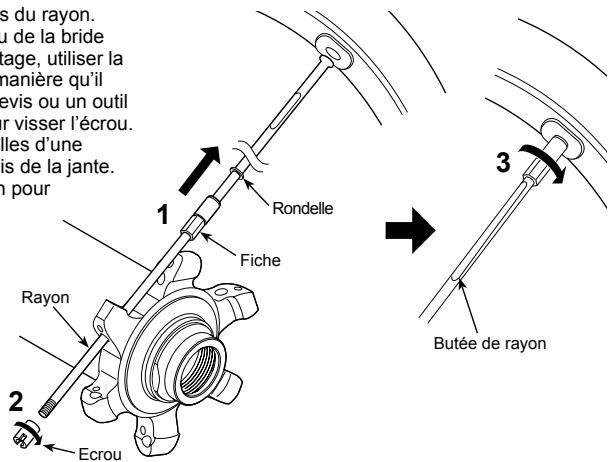

Remplacement des rayons

1. Passer la rondelle et la fiche au-dessus du rayon
2. Après avoir inséré le rayon dans le trou de la bride du moyeu, serrer l'écrou. Lors du montage, utiliser la butée de rayon pour fixer le rayon de manière qu'il ne tourne pas, puis introduire un tournevis ou un outil similaire dans la rainure de l'écrou pour visser l'écrou.
3. Tourner la fiche dans le sens des aiguilles d'une montre pour la visser dans le trou de vis de la jante. À ce moment, utiliser la butée de rayon pour empêcher le rayon de tourner.

Remarque:

• Si la rondelle n'est pas installée, il sera impossible de régler la tension des rayons; veiller donc à utiliser la rondelle.
• Serrer l'écrou jusqu'aux bords du filetage.

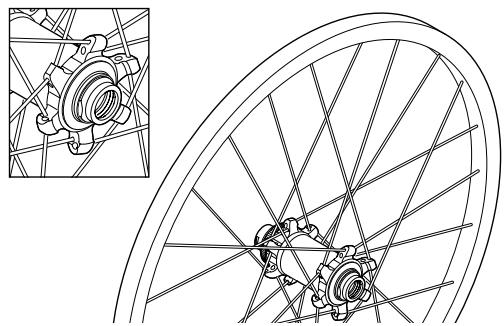

Treillis de rayon

Mailer les rayons comme indiqué sur l'illustration.

Pour assembler les roues, utiliser l'outil d'assemblage TL-HB16.

Valeur de tension des rayons

Côté droit	Côté gauche
600 - 1000 N	900 - 1350 N
(60 - 100 kgf)	(90 - 135 kgf)

• Utiliser ces valeurs comme guide seulement.

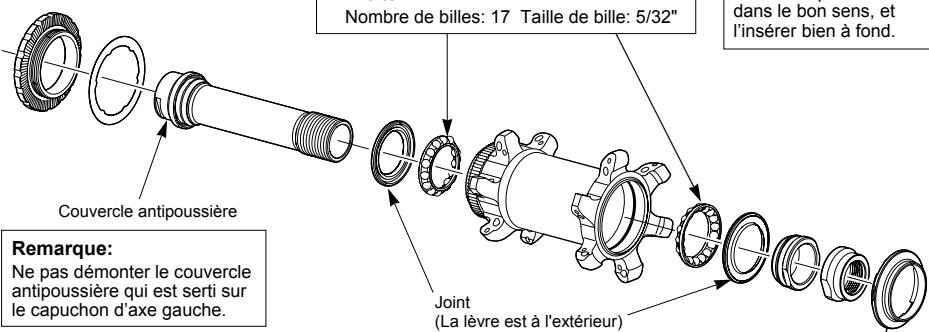

Entretien

Ces unités peuvent être démontées comme indiqué dans les illustrations. Il faut appliquer de la graisse sur chaque pièce à intervalle régulier.

Remarque:

Il est impossible de le démonter à partir du côté gauche du moyeu (côté comptant les dentelures de fixation du disque)

Application de graisse

Graisse DURA-ACE (Y-04110000)

Gauche Nombre de billes: 15 Taille de bille: 5/32" Droite

Remarque:

Lorsqu'on dépose et pose le joint, faire très attention de ne pas plier le joint. Lorsqu'on repose le joint, s'assurer qu'il est orienté dans le bon sens, et l'insérer bien à fond.

Monter le tuyau d'axe, puis utiliser les outils spéciaux (TL-7S20 / 22 mm) pour serrer l'écrou de blocage de façon à effectuer un double verrouillage du mécanisme, comme indiqué sur l'illustration.

Si l'on utilise une clé de moyeu sur les parties biseautées du capuchon d'axe gauche, veiller à ne pas appliquer un couple de serrage excessif, sinon des dommages risqueront de s'ensuivir.

Couple de serrage: 21-26 N·m {210-260 kgf·cm}

Montage du disque

de blocage de fixation de disque Couple de serrage: 50 N·m {400 - 500 kg}

• Des instructions de montage dans d'autres langues sont disponibles sous:

http://techdocs.shimano.com

Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.
