MODE D'EMPLOI BAZ MOTUS ALDES
La BAZ MOTUS permet le raccordement d'une chaudière à gaz traditionnelle au réseau de Ventilation Mécanique Contrôlée (VMC).
Grâce à ses 3 débits, elle minimise les déperditions en répondant aux exigences de la règlementation :
- un débit de base cuisine
- un débit de pointe cuisine (manœuvrable par tirette)
- un débit chaudière (enclenchement automatique avec démarrage de la chaudière).
La BAZ MOTUS est destinée à toutes les installations de Ventilation Mécanique Contrôlée Gaz en Habitat Collectif (VMC Gaz), hors chaudières à condensation.
Elle permet de respecter les exigences réglementaires en matière de ventilation, et notamment le Règlement Sanitaire Départemental type qui impose des débits d'air neuf minimums à l'intérieur des logements.
Bouche caractérisée selon la norme NFE 51-711.
P. V. CETIAT n° RE 94 00671
La GAMME
Bouche d'extraction gaz
| Type et débit (m3/h) | Puissance chaudière maximum | Diamètre raccordement colonne - chaudière (mm) | Code |
| BAZ MOTUS 20-75 | 17 kW | 125 - 125 | 18.135 |
| BAZ MOTUS 20-105 | 23 kW | 125 - 125 | 18.136 |
| BAZ MOTUS 30-90 | 23 kW | 125 - 125 | 18.137 |
| BAZ MOTUS 45-105 | 23 kW | 125 - 125 | 18.138 |
| BAZ MOTUS 45-120 | 23 kW | 125 - 125 | 18.139 |
| BAZ MOTUS 45-135 | 23 kW | 125 - 125 | 18.140 |
Conditionnement : unitaire
Nota : les BAZ MOTUS sont disponibles en diamètres 116mm (nous consulter).
Pièces détachées et accessoires
| Désignation | Diamètre (mm) | Code |
| Manchette de raccordement*BAZ MOTUS/conduit/VMC (inox) | 125 | 18.963 |
| Manchettes de raccordementChaudière/BAZ MOTUS | 153/125139/125120/125111/125 | 18.88018.88118.19018.882 |
| Adaptation BAZ MOTUS sur colonne pour piquege Ø100Adaptation BAZ MOTUS sur colonne pour piquege Ø116 | 18.18818.187 | |
| Sachet 5 filtres BAZ MOTUSElément régulation BAZ MOTUS 20 - 75Elément régulation BAZ MOTUS 20 - 105Elément régulation BAZ MOTUS 30 - 90, 45 - 105, 45 - 120, 45 - 135Cassette pour filtré BAZ MOTUSJoint torique BAZ MOTUS | 18.02218.70218.04318.04418.02318.047 | |
- L'utilisation de la manchette inox est obligatoire pour le bon fonctionnement de l'installation et pour la conformité à la norme NFE 51-711.
Description

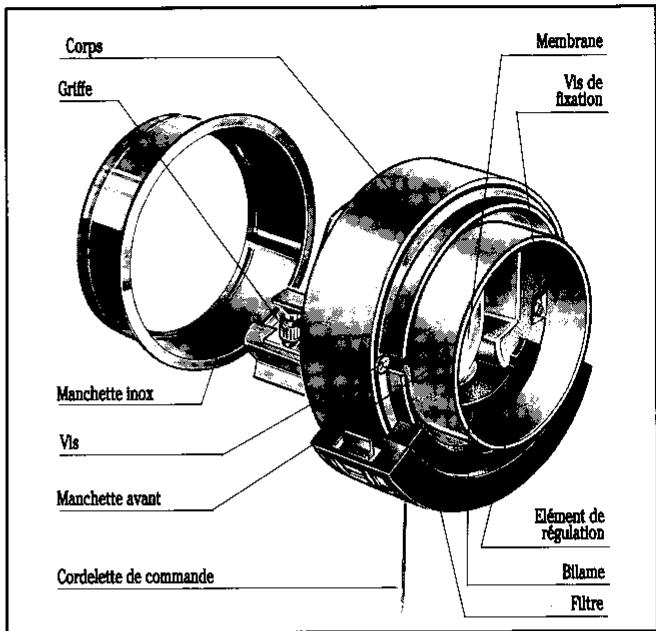

Le fonctionnement de la BAZ MOTUS repose sur un venturi qui, en amplifiant l'information venue d'un bilame (pour le débit chaudière) ou de la cordelette (pour le débit cuisine) commande la déformation de la membrane de régulation de débit.
La BAZ MOTUS se compose :
d'un corps en aluminium moulé, - d'un élément de régulation complétant la membrane silicone et le venturi, d'un filtre pour l'air admis dans le venturi, d'un joint étanchéité circulaire placé à l'arête de la bouche, - de griffes de fixation commandées par 2 vis, d'une manchette alu 125 pour le raccordement chaudière, d'une manchette inox 125 pour le raccordement réseau, - d'une cordelette permettant l'obtention ou l'arrêt du débit de pointe cuisine.
- Tenue en température (essais GDF 93574) : 200°C en permanence, 250°C pendant 1 hour. Temps de réponse ∗ <15 secondes (essais GDF 941238)
- Débits de fuite: Qf<3m³/h (essais ALDES)
- Temps séparant l'instant où la BAZ MOTUS reç ené à C (débit d'extraction chaudière).

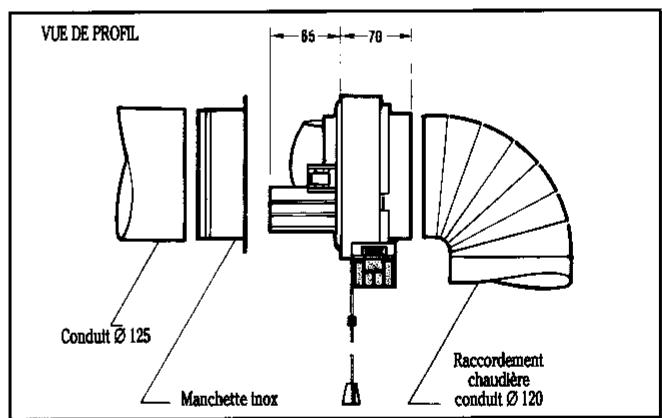

Encombrements-poids
Poids: 1,200Kg
NOTA: les caractéristiques de la bouche sont notées sur celle-ci (étiquette aluminiumisée).
Fonctionnement
Le ressort de rappel situé à l'intérieur de la membrane silicone maintient cette-ci en position contractée au repos.
Lorsque la différence de pression entre l'amont et l'aval de la bouche est nulle, la membrane offre une section de passage d'air maximale.
Sous la différence de pression entre l'amont et l'aval (dépression du ventilateur), la membrane se gonfle progressivement pour ajuster la section de passage d'air et donc maintenir un débit constant.
Membrane au repos
Membrane soumise à une dépression
Membrane en position débit de pointe ou débit chaudière
Caractéristiques aérauliques
PV CETIAT N° RE 9400671
BAZ MOTUS 20-75
Pst(Pa)
AZ MOTUS 20-105 Pst (Pa)
BAZ MOTUS 30-90 Q (m^3/h à 20^)
Pst (Pa)
BAZ MOTUS 45-135 Pst (Pa)
Caractéristiques acoustiques
PV CSTB N° RE 713-940-0040
NIVEAUX DE PUISSANCE ACOUSTIQUE SOUS 80 Pa (bruit émis)
| Fréquence (Hz) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | Niveau Global dB(A) | |
| Lw(dB) | 20 m3/h | - | - | - | - | 28 | 26 | - | 22 | 22 | 20 | 18 | 18 | 11 | 10 | 11 | 9 | - | - | 28 |
| 45 m3/h | - | 37 | - | 25 | 33 | 29 | 26 | 23 | 24 | 21 | 18 | 17 | 12 | 11 | 13 | 9 | - | - | 31 | |
NIVEAUX DE PUISSANCE ACOUSTIQUE SOUS 110 Pa (bruit émis)
| Fréquence (Hz) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | Niveau Global dB(A) | |
| Lw(dB) | 20 m3/h | - | 35 | - | - | 31 | 29 | 24 | 25 | 23 | 24 | 24 | 23 | 16 | 14 | 14 | 12 | - | - | 32 |
| 45 m3/h | 33 | 39 | 32 | 29 | 37 | 32 | 30 | 27 | 29 | 25 | 23 | 21 | 17 | 15 | 15 | 13 | 11 | - | 35 | |
| 75 m3/h | 36 | 42 | 35 | 30 | 38 | 36 | 34 | 29 | 31 | 29 | 30 | 28 | 28 | 28 | 27 | 26 | 22 | - | 40 | |
| 135 m3/h | 41 | 49 | 42 | 39 | 50 | 45 | 45 | 35 | 38 | 36 | 37 | 34 | 34 | 36 | 34 | 31 | 25 | 22 | 48 | |
NIVEAUX DE PUISSANCE ACOUSTIQUE SOUS 140 Pa (bruit émis)
| Fréquence (Hz) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | Niveau Global dB(A) | |
| Lw(dB) | 20 m3/h | 35 | 37 | 34 | 33 | 34 | 31 | 27 | 27 | 25 | 27 | 27 | 26 | 19 | 18 | 18 | - | - | - | 35 |
| 45 m3/h | 35 | 41 | 34 | - | 39 | 35 | 33 | 29 | 31 | 27 | 26 | 24 | 20 | 18 | 19 | 17 | 14 | - | 37 | |
■ ISOLEMENT ACOUSTIQUE (Dn 10 rose)
| Fréquence (Hz) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | Dn 10 rose dB(A) | |
| Lw(dB) | 20 - 75 m3/h | 46 | 46 | 48 | 51 | 59 | 59 | 62 | 53 | 53 | 51 | 62 | 63 | 73 | 65 | 61 | 57 | 62 | 64 | 58 |
| 45 - 135 m3/h | 46 | 47 | 47 | 51 | 59 | 58 | 59 | 52 | 52 | 51 | 62 | 66 | 74 | 63 | 59 | 55 | 60 | 63 | 57 | |
L'isolement acoustique correspond à l'atténuation de bruit entre 2 bouches raccordées sur une même colonne.
Il est donné pour :
- bouche du local émission en position débit de pointe cuisine.
- bouche du local réception en position débit de base.
- pouches testées en absence de flux d'air

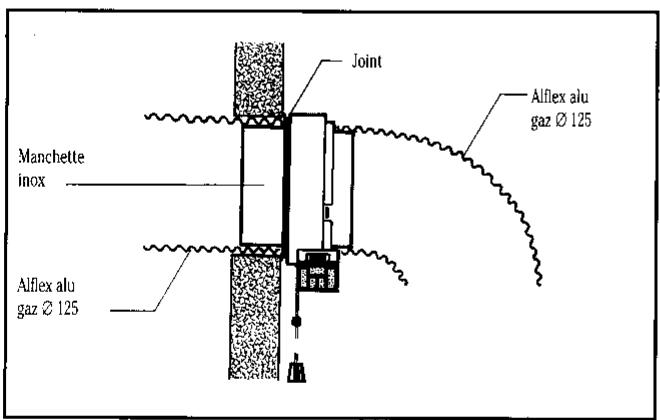

Liaison colonne-bouche :
Raccorder sur la colonne un conduit semi-rigide type Alflex aluminium spécifique gaz Ø125 mm. Fixer sur le conduit Alflex la manchette inox à l'aide d'un collier fil et de mastic silicone spécial gaz. - Fixer la manchette inox sur la paroi.
Mise en place de la bouche :
- Placer l'arrière de la bouche dans la manchette inox.
- Plaquer celle-ci contre la cloison afin d'écraser le joint d'étanchéité et visser les deux vis commandant les griffes.
Liaison bouche-chaudière :
Celle-ci sera assurée par un conduit semi-rigide type Alfex aluminium spécifique gaz Ø125 mm.
Fixer le conduit sur la manchette alu à l'aide du mastic silicone spécial gaz et d'un collier fil.
NOTA : Pour des diamètres différents, des manchettes en aluminium peuvent être fournies (voir page 3).
Important
La bouche de ventilation ne peut, en aucun cas, être considérée comme un organe de sécurité. Il appartient donc à l'installateur de prévoir un système de sécurité entraînant la coupure d'alimentation électrique des chaudières en cas de panne du dispositif mécanique (article 12 de l'arrêté du 24.03.82).
Entretien
L'entretien de la VMC GAZ doit être impérativement effectué par un professionnel qualifié (société d'entretien) : Arrêté du 25 avril 1985.
Les opérations concernant la bouche gaz sont les suivantes :

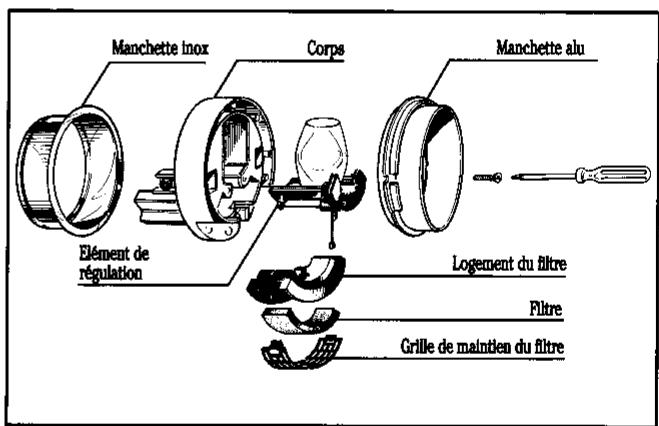

A: nettoyage de la membrane (1 fois par an minimum) :
- dévisser le conduit de raccordement,
- dévisser les 2 vis périphériques,
- Oter la manchette maintenant le filtre,
- enlever l'objet de régulation en tirant sur sa base noire,
- essuyer avec précaution la membrane,
- remonter l'élément de régulation, (faire attention à la mise en place du joint d'étanchéité). - revisser la manchette
- remonter le conduit de raccordement.
B: nettoyage du filtre (1 fois par an minimum):
- décliper la grille de maintien du filtre,
- dégager le filtre,
- nettoyer le filtre à l'eau chaude savonneuse,
- laisser sécher le filtre,
- replacer le contrôle et mettre en place la grille de maintien.
