KARA - Hotte de cuisine UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte de cuisine motorisée
Matériau	Inox 304 brossé
Éclairage	Halogène 2 x 35 W ou 2 x 35 W - IP 65
Filtrage	Filtres média galva, cadre inox M0 (299 x 247) épaisseur 25 mm
Filtre optionnel	Filtre à choc inox en option
Ventilateur	Monophasé 230 V - 50 Hz - double ouïes - IP 44
Grille de protection	Sur chaque ouïe
Débit d'air	650 m3/h - moteur 2 pôles 180 W
Débit minimum	180 m3/h - moteur 2 pôles - 30 W
Commande	Digitale avec 3 afficheurs 7 segments
Fonctions de la commande	Fonction Boost, réglage de 10 m à 1 heure, protection contre surcharges et court-circuit
Montage	Montage mural par vis
Compatibilité	Compatible avec meuble haut de cuisine
Dimensions disponibles (longueur)	600 mm, 900 mm, 1200 mm
Vitesse de rotation	1700 à 2050 tr/min selon modèle
Puissance moteur	300 W ou 180 W selon modèle
Intensité maximale	1,38 A
Débit maximal	1000 m3/h

FOIRE AUX QUESTIONS - KARA UNELVENT

Comment installer l'UNELVENT KARA ?

Pour installer l'UNELVENT KARA, suivez les étapes suivantes : 1. Choisissez un emplacement approprié. 2. Fixez le support mural à l'aide des vis fournies. 3. Branchez l'appareil à une prise électrique. 4. Assurez-vous que l'appareil est correctement fixé avant de l'allumer.

Que faire si l'UNELVENT KARA ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché. Assurez-vous que la prise fonctionne en testant un autre appareil. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'UNELVENT KARA ?

Pour nettoyer l'UNELVENT KARA, débranchez l'appareil. Utilisez un chiffon doux et humide pour essuyer la surface. Ne pas utiliser de produits abrasifs ou de solvants.

L'UNELVENT KARA est-il bruyant ?

L'UNELVENT KARA est conçu pour fonctionner silencieusement. Si vous entendez des bruits anormaux, vérifiez si l'appareil est correctement installé et sans obstruction.

Quelle est la durée de la garantie de l'UNELVENT KARA ?

L'UNELVENT KARA est couvert par une garantie de deux ans à partir de la date d'achat. Conservez votre reçu pour les réclamations de garantie.

Comment régler la vitesse de l'UNELVENT KARA ?

Pour régler la vitesse de l'UNELVENT KARA, utilisez le bouton de contrôle situé sur l'appareil. Vous pouvez choisir entre plusieurs niveaux de vitesse selon vos besoins.

L'UNELVENT KARA consomme-t-il beaucoup d'énergie ?

L'UNELVENT KARA est conçu pour être économe en énergie. Sa consommation dépend du niveau de vitesse sélectionné, mais en général, elle reste faible par rapport à d'autres appareils similaires.

Où puis-je trouver des pièces de rechange pour l'UNELVENT KARA ?

Les pièces de rechange pour l'UNELVENT KARA peuvent être commandées auprès de notre service client ou via notre site web officiel. Assurez-vous d'avoir le modèle et le numéro de série de votre appareil.

Comment résoudre un problème de surchauffe de l'UNELVENT KARA ?

Si vous constatez que l'UNELVENT KARA surchauffe, éteignez-le immédiatement et débranchez-le. Laissez-le refroidir pendant au moins 30 minutes. Vérifiez qu'il n'y a pas d'obstruction à l'entrée ou à la sortie d'air. Si le problème persiste, contactez le service client.

MODE D'EMPLOI KARA UNELVENT

Volume de captation important Commande digitale Eclairage halogène - Écran de contrôle - Entièrement câblé d'usine

Gamme

• 2 modèles :
• statique - motorisée
• 3 dimensions :
• 600 mm, 900 mm, 1200 mm
• Débits 650 et 1000 m3/h

Hotte

Inox 304 brossé SB Eclairage halogène 1 x 35 W ou 2 x 35 W - IP 65 - Filtres média galva, cadre inox M0 (299 x 247) épaisseur 25 mm - Filtré à chocs inox en option

Ventilateur

• Monophasé 230 V - 50 Hz - double ouïes - IP 44 Grille de protection sur chaque ouïe
• Débit 650 m3/h - moteur 2 pôles 180 W
• Débit 1000 m3/h - moteur 2 pôles - 300 W

Sans ventilateur

• Version statique avec commande éclairage et commande ventilation câblée

Installation

• Montage mural par vis
• Hotte compatible avec meuble haut de cuisine

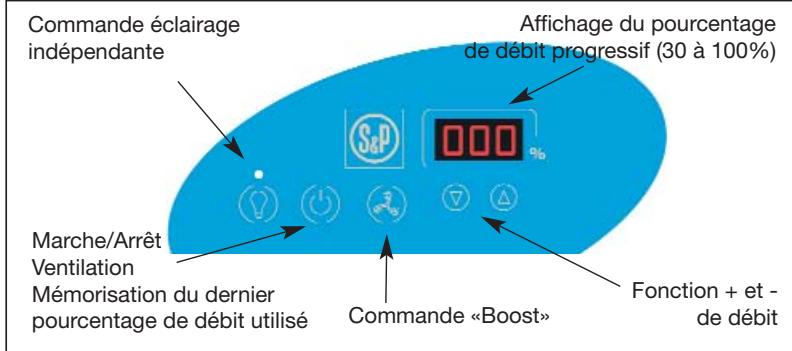

Commande digitale

• Clavier sensitif en polyester avec 3 afficheurs 7 segments
• LED de fonctionnement de l'éclairage parfaitement intégré à la façon de la hotte
• Fonction «Boost» ventilateur intégré, durée réglable de 10 mn à 1 heure Sortie électrovanne gaz
• Protégée contre les surcharges et court-circuits par fusible intégré

- Caractéristiques techniques

Référence	Code	Version	Nombre de filtrés	Nombre d'éclairage	Vitesse de rotation (tr/mn)	Puisance (W)	Intensité maxi (A)	Débit (m3/h)
KARA 600 STC	220 350	Statique	2	1	-	-	-	-
KARA 900 STC	220 300	Statique	3	2	-	-	-	-
KARA 1200 STC	220 351	Statique	4	2	-	-	-	-
KARA 600 MTC	220 352	Motorisée	2	1	1700	180	0,79	650
KARA 900 MTC	220 301	Motorisée	3	2	2050	300	1,38	1000
KARA 1200 MTC	220 353	Motorisée	4	2	2050	300	1,38	1000

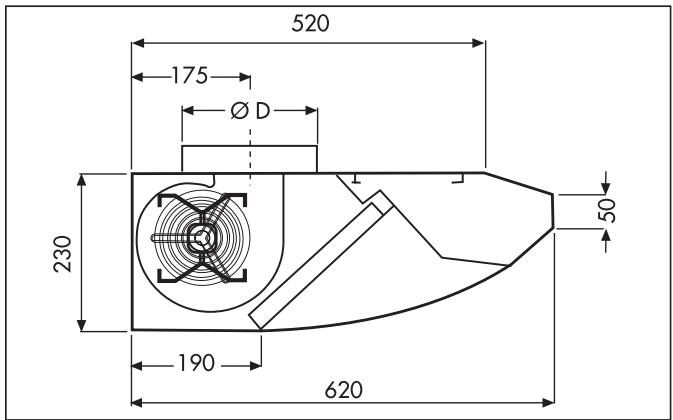

Dimensions (mm)

Type	Longueur (mm)	Ø D (mm)	Poids (Kg)
			Statique	Dynamique
KARA 600	600	160	15	18
KARA 900	900	200	20	23
KARA 1200	1200	200	25	28

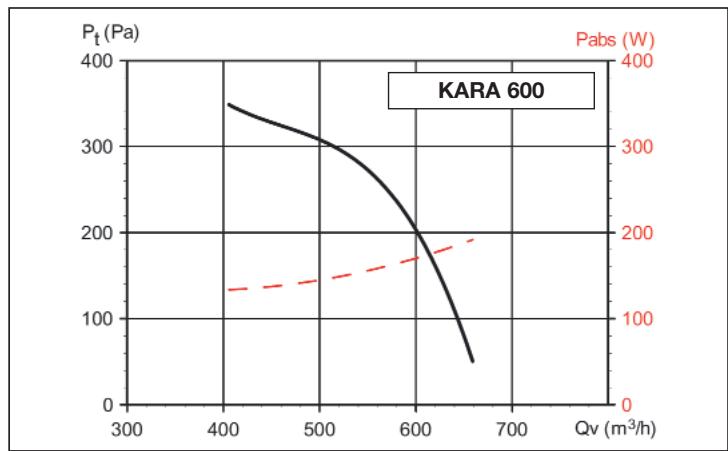

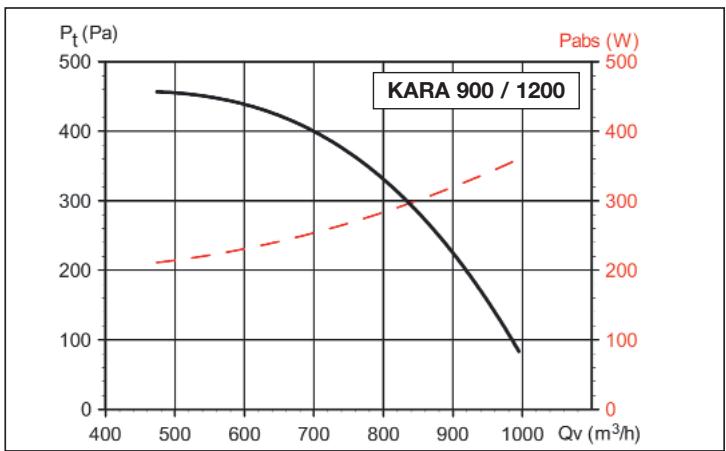

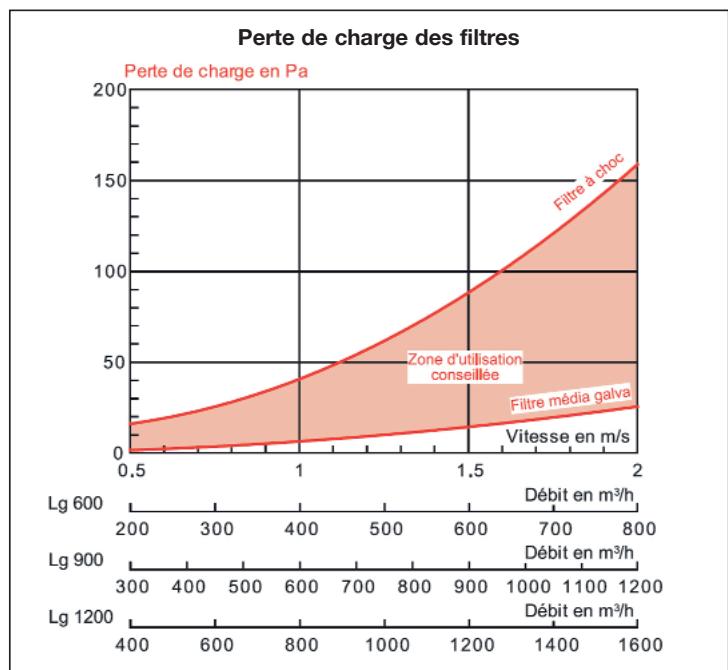

Courbes caractéristiques

• Conforme à la norme ISO 5801 Courbes réalisées sans filtre

Motorisation pour KARA statique

Débits conseillés : de 400 à 800 m3/h - KARA 600 STC

de 600 à 1200 m3/h - KARA 900 STC

de 800 à 1600 m3/h - KARA 1200 STC

Extracteurs compatibles

• Caissons d'extraction F400-120 : voir page 165 - ILHT
• Centrales d'insufflation : voir page 120 - CAIB
• Tourelles d'extraction F400-120 :
• MAXTEMP voir page 148
• MAXFIRE voir page 156

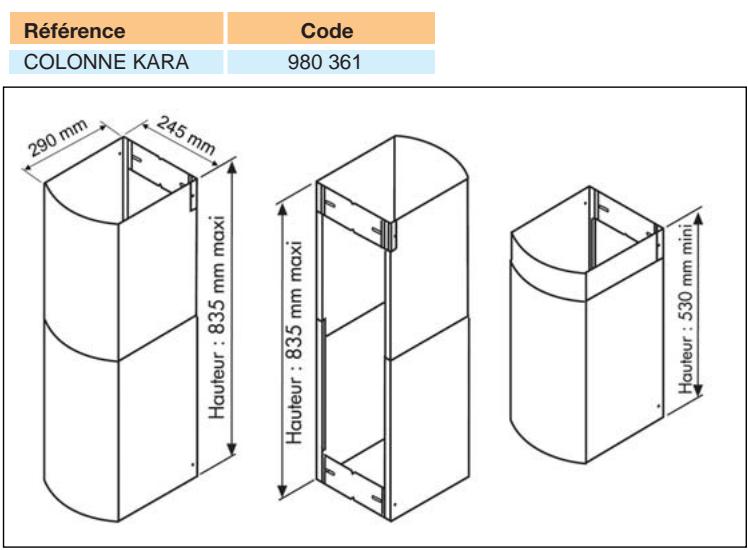

Habillage téléscopique inox du conduit d'évacuation

Filtre KARA

Référence	Code
Filtre à chic tout inox	-
Filtre média galva	980 362
