MODE D'EMPLOI DPC UNELVENT

DIFFUSEURS PLAFONNIERS MULTI-DIRECTIONNELS

Sériés DPC et DPC/P

UNELVENT DPC - Sériés DPC et DPC/P - 1

UNELVENT DPC - Sériés DPC et DPC/P - 2

Les plus

  • Fabrication aluminium
  • Noyau central amovable manuellement

Gamm

  • Finition aluminium laqué blanc RAL 9016
  • 2 modèles disponibles :

DPC : diffuseur carré

  • DPC/P : diffuseur en remplacement

d'une dalle normalisée 600 x 600

2 géométries :

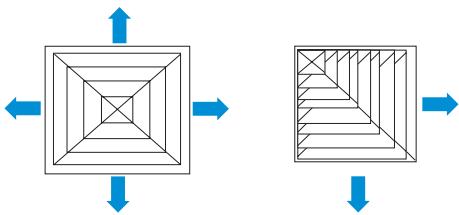

  • DPC 4 : 4 directions de soufflage
  • DPC 2:2 directions de soufflage (angle de piece)

Applications

Diffuseur 2 ou 4 directions à jet d'air fixe
- Pour applications en ventilation, climatisation et chauffage dans lesBATIMENTS tertiaires et ERP

UNELVENT DPC - Applications - 1
Autres géométries sur demande

Accessoires

  • Registres de réglage à volets
  • Plénums de raccordement arrêté ou létal, standards ou isolés

\section*{Caracteristiques aérauliques et acoustiques}

Lt: Portée moyenne en metres

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

UNELVENT DPC - \section*{Caracteristiques aérauliques et acoustiques} - 1

- Caracteristiques techniques

RécédenceCode
Diffuseur 4 directions
DPC 4-150852 436
DPC 4-225852 437
DPC 4-300852 438
DPC 4-375852 439
DPC 4-450852 440
DPC 4-525852 441
DPC 4-600852 442

Diffuseur 2 directions

DPC 2-150850 049
DPC 2-225850 050
DPC 2-300850 051
DPC 2-375850 052
DPC 2-450850 053
DPC 2-525850 054
DPC 2-600850 055

SpécaIe faux-plafond 600 x 600

DPC/P 4-150852 443
DPC/P 4-225852 444
DPC/P 4-300852 445
DPC/P 4-375852 446
TypeConfortTertiaireIndustrie
Débit(m3/h)à NR 25PortéeLtDébit(m3/h)à NR 35PortéeLtDébit(m3/h)à NR 45PortéeLt
Diffuseurs 4 directions
DPC 4-1501551,32302,24003,1
DPC 4-2252901,74702,67004,3
DPC 4-3004702,1720310805,1
DPC 4-3756502,510103,416205,7
DPC 4-4509002,81400421606,4
DPC 4-52511903,118004,728807
DPC 4-60014003,321605,334207,8

Diffuseurs 2 directions

DPC 2-1501401,92152,83404,2
DPC 2-2252602,34303,86405,7
DPC 2-3004302,86504,310106,7
DPC 2-3756103,39704,814407,7
DPC 2-4508303,813005,720208,7
DPC 2-52510804,116206,226309,8
DPC 2-60012604,319106,6306010,8

SpécaIe faux-plafond 600 x 600

DPC/P 4-1501551,32302,24003,1
DPC/P 4-2252901,74702,67004,3
DPC/P 4-3004702,1720310805,1
DPC/P 4-3756502,510103,416205,7

DIFFUSEURS PLAFONNIERS MULTI-DIRECTIONNELS

Sériés DPC et DPC/P

Dimensions (mm)

TypeABC
DPC150150290240
DPC 225225365315
DPC 300300440390
DPC 375375515465
DPC 450*450590540
DPC 525525665615
DPC 600600740690

SpécaI faux-plafond 600 x 600

TypeABC
DPC/P 150150595240
DPC/P 225225595315
DPC/P 300300595390
DPC/P 375375595465
  • Taille 450 utilisable en remplacement d'une dalle 600 × 600

UNELVENT DPC - Sériés DPC et DPC/P - 1

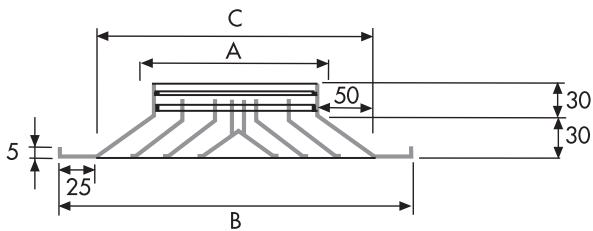

DPC 4 / DPC 2

UNELVENT DPC - Sériés DPC et DPC/P - 2

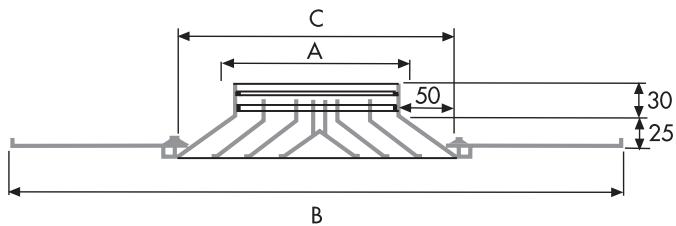

DPC/P

Registres de réglage à volets

UNELVENT DPC - Sériés DPC et DPC/P - 3

Plénums à raccordement circulaire arrêté

RécédenceCodeAH
REGISTRE 150852 45415040
REGISTRE 225852 45522540
REGISTRE 300852 45630040
REGISTRE 375852 45737540
REGISTRE 450852 45845040
REGISTRE 525852 45952540
REGISTRE 600852 46060040

UNELVENT DPC - Sériés DPC et DPC/P - 4

UNELVENT DPC - Sériés DPC et DPC/P - 5

Plenums standard

Plénums à raccordement circulaire létalé

Isolation phorique
RéférenceCodeRéférenceCodeAØD
DPC 150 A852 447DPC 150 AI850 352150125
DPC 225 A852 448DPC 225 AI850 355225200
DPC 300 A852 449DPC 300 AI852 714300250
DPC 375 A852 450DPC 375 AI852 717375315
DPC 450 A852 451DPC 450 AI852 720450355
DPC 525 A852 452DPC 525 AI852 723525400
DPC 600 A852 453DPC 600 AI852 726600450

UNELVENT DPC - Sériés DPC et DPC/P - 6

UNELVENT DPC - Sériés DPC et DPC/P - 7

Plenums standard

RéférenceCodeRéférenceCodeAØD
DPC 150 L850 353DPC 150 LI850 354150125
DPC 225 L852 712DPC 225 LI852 713225200
DPC 300 L852 715DPC 300 LI852 716300250
DPC 375 L852 718DPC 375 LI852 719375315
DPC 450 L852 721DPC 450 LI852 722450355
DPC 525 L852 724DPC 525 LI852 725525400
DPC 600 L852 727DPC 600 LI852 728600450

UNELVENT DPC - Sériés DPC et DPC/P - 8
