Type de produit	Table de mixage / Interface audio
Marque	PEAVEY
Modèle	MM-8840
Entrées audio	8 entrées analogiques équilibrées
Sorties audio	8 sorties analogiques équilibrées
Convertisseurs	18 bits
Sorties numériques	8 sorties TTL
Interface de contrôle	Connecteur D-sub 9 broches pour liaison MediaMatrix
Alimentation	CA via cordon IEC détachable
Fusible	Type et valeur spécifiés sur l'appareil (remplacer uniquement par un fusible identique)
Indicateur de mise sous tension	DEL rouge sur le panneau avant
Entrées de contrôle	8 entrées analogiques pour périphériques externes
Compatibilité	Systèmes MediaMatrix (MainFrame, MiniFrame, X-Frame)
Sécurité	Ne pas ouvrir l'appareil, risque de choc électrique. Débrancher avant de remplacer le fusible.
Nettoyage	Utiliser un chiffon sec. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - MM-8840 PEAVEY

Comment brancher le câble Bob de l'appareil ?

Connectez le câble Bob à 9 broches de type D au connecteur correspondant situé à l'arrière de l'appareil. Ce câble assure la liaison avec le système MediaMatrix.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Si la DEL d'alimentation ne s'allume pas, contrôlez le fusible. Pour remplacer le fusible, débranchez d'abord l'appareil du secteur.

Puis-je utiliser un fusible de valeur différente ?

Non, utilisez uniquement un fusible de même type et de même valeur que celui d'origine. L'utilisation d'un fusible de taille supérieure risque d'endommager l'appareil de manière permanente et annule la garantie.

Quels câbles utiliser pour les entrées audio ?

Les entrées audio sont des entrées analogiques équilibrées. Utilisez des câbles symétriques avec connecteurs adaptés (XLR ou jack TRS) pour une connexion optimale.

Comment configurer les sorties TTL ?

Les sorties TTL sont activables dans la configuration MediaMatrix. Chaque sortie dispose de deux connexions : la borne de gauche est la sortie de niveau TTL, celle de droite est la masse. Référez-vous à la section 'Wiring Connections' de la notice pour des exemples.

Cet appareil est-il compatible avec tous les systèmes MediaMatrix ?

Oui, la MM-8840 est conçue pour fonctionner avec les systèmes MediaMatrix MainFrame, MiniFrame et X-Frame.

Pourquoi la DEL d'alimentation ne s'allume-t-elle pas alors que l'appareil est branché ?

Cela peut indiquer un fusible grillé ou une absence d'alimentation. Vérifiez d'abord le fusible. Si le fusible est intact, le problème peut venir du cordon d'alimentation ou de l'alimentation interne. Contactez un centre de service qualifié.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque de choc électrique.

Puis-je réparer l'appareil moi-même ?

Non, l'intérieur ne contient aucune pièce réparable par l'utilisateur. N'ouvrez pas le boîtier. Toute réparation doit être confiée à un personnel qualifié.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur secteur CA (100-240 V, 50/60 Hz). Utilisez le cordon d'alimentation fourni et branchez-le sur une prise secteur adaptée.

MODE D'EMPLOI MM-8840 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Caractéristiques de l'interface « BoB

• Huit entrées et huit sorties audio équilibrées, utilisant chacune des convertisseurs de 18 bits pour transférer les données audio depuis et vers le système MediaMatrix.
• Huit entrées analogiques permettant de contrôler des péripériques avec la configuration AudioMatrix.
• Huit sorties numériques permettant d'actionner des péripériques externes de logique TTL.
• Une interface numérique et un connecteur de type D à 9 broches.

L'appareil Break-Out Box (BoB) de la série MM-8800 de MediaMatrix® permet l'interconnexion entre le MainFrame, MiniFrame ou X-Frame de MediaMatrix et d'autres composants du système audio.

Panneau avant

POWER LED (DEL témoin d'alimentation) (1)

S'allume quand l'unité reçoit l'alimentation CA.

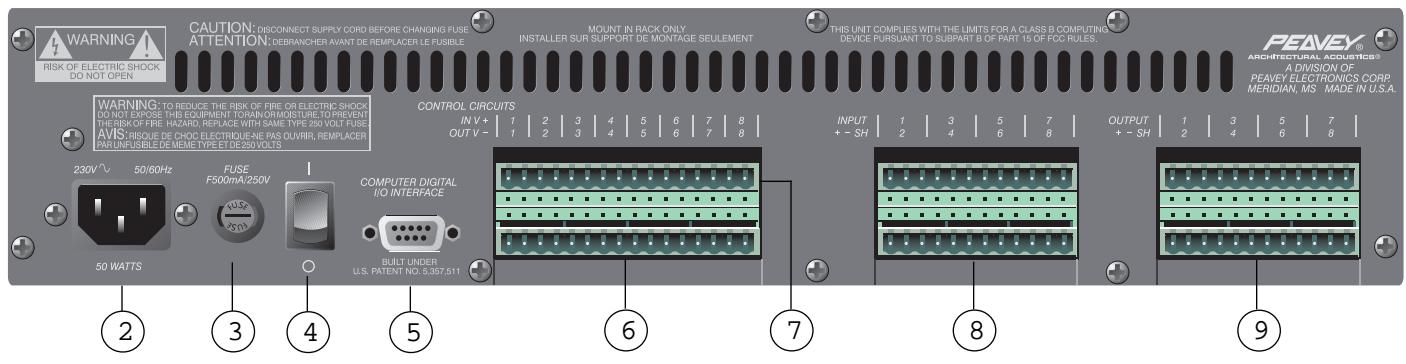

Panneau arrière

IEC LINE CORD INPUT (Prise pour cable d'alimentation) (2)

Prise de branchement du cordon d'alimentation CA détachable.

FUSE (fusible) (3)

AVERTISSEMENT: NE REMPLACER LE FUSIBLE QU'APRES AVOIR DECONNECTE LE CORDON D'ALIMENTATION SECTEUR.

ATTENTION : L'UTILISATION D'UN FUSIBLE D'UNE TAILLE SUPERIEURE A LA TAILLE RECOMMANDEE RISQUE D'ENDOMMAGER L'APPAREIL DE MANIERE PERMANENTE.

Le fusible se trouve dans le capuchon du porte-fusible. IL DOIT ETRE REMPLACE PAR UN FUSIBLE DE MEME TYPE ET DE MEME VALEUR AFIN D'EVITER D'ENDOMMAGER L'EIFUPEMENT ET D'ANNULER LA GARANTIE. Si l'appareil fait souvent sauter les fusibles, le porter à un centre d'entretien qualifié pour réparation.

POWER SWITCH (interrupteur d'alimentation) (4)

Mettre l'interrupteur en position "On". La lampe témoin rouge (DEL) s'illumine indiquant que l'appareil est alimenté en courant.

Connectez le câble Bob de type D à 9 broches ici. Ce câble permet la connexion au système MediaMatrix.

Il s'agit des sorties de niveau TTL, activables dans une configuration MediaMatrix. Il y a deux connexions électriques par canal : la connexion de droite est l'interface avec la terre, et celle de gauche la sortie de niveau TTL. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

Ces entrées permettent de contrôler un appareil dans une configuration MediaMatrix. Il y a deux connexions électriques par canal. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

AUDIO INPUTS (entrées AUDIO) (8)

Chacun des huit canaux sert d'entrée audio analogue au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

Chacun des huit canaux sert de sortie audio analogique au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles).
