Type de produit	Boîtier de dérivation (Break-Out Box) pour système MediaMatrix
Marque	PEAVEY
Modèle	MM-8830
Entrées audio	8 entrées analogiques équilibrées avec convertisseurs 18 bits
Sorties audio	8 sorties analogiques équilibrées avec convertisseurs 18 bits
Entrées de contrôle	8 entrées analogiques pour contrôle de périphériques AudioMatrix
Sorties logiques	8 sorties numériques de niveau TTL
Interface numérique	Connecteur D-sub 9 broches pour liaison avec le système MediaMatrix
Alimentation	100-240 V CA, 50/60 Hz via cordon IEC détachable
Fusible	Porte-fusible avec capuchon, remplacer par fusible de même type et valeur
Témoin d'alimentation	DEL rouge sur le panneau avant
Interrupteur	Marche/Arrêt sur le panneau arrière
Fonction principale	Interconnexion entre le MainFrame, MiniFrame ou X-Frame MediaMatrix et d'autres composants audio
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec. Ne pas ouvrir le boîtier.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Risque de choc électrique. Confier la réparation à un professionnel.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Remplacer uniquement le fusible par un modèle identique.

FOIRE AUX QUESTIONS - MM-8830 PEAVEY

Comment connecter le MM-8830 à un système MediaMatrix ?

Utilisez le câble Bob de type D à 9 broches fourni pour relier le connecteur RS-232/422 du MM-8830 au port correspondant du MainFrame, MiniFrame ou X-Frame.

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que l'interrupteur est en position On. Si le voyant reste éteint, vérifiez le fusible et remplacez-le si nécessaire par un modèle de même type et valeur.

Comment remplacer le fusible du MM-8830 ?

Avant toute intervention, débranchez impérativement le cordon d'alimentation. Retirez le capuchon du porte-fusible et remplacez le fusible par un modèle identique en type et calibre. Ne jamais utiliser un fusible de valeur supérieure.

Puis-je réparer moi-même l'appareil en cas de panne ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Toute ouverture expose à un risque de choc électrique. Confiez toute réparation à un personnel qualifié.

Quels types de câbles utiliser pour les entrées/sorties audio ?

Utilisez des câbles symétriques (XLR ou jack TRS) pour les entrées et sorties audio analogiques. Reportez-vous au schéma de câblage dans la notice pour les connexions spécifiques.

Comment tester les sorties TTL ?

Les sorties TTL délivrent un niveau logique 0 ou 5V. Vous pouvez les mesurer avec un multimètre en mode tension continue entre la borne de sortie (gauche) et la masse (droite). Activez les sorties via la configuration MediaMatrix.

L'appareil chauffe-t-il en fonctionnement normal ?

Une légère élévation de température est normale. Toutefois, si l'appareil devient très chaud, vérifiez que la ventilation n'est pas obstruée et qu'il n'est pas exposé à une source de chaleur externe.

Quelle est la fonction des entrées de contrôle analogiques ?

Ces huit entrées permettent de contrôler des périphériques externes (potentiomètres, interrupteurs) dans une configuration AudioMatrix. Chaque entrée est une paire de connexions (signal et masse).

Puis-je utiliser le MM-8830 avec d'autres systèmes que MediaMatrix ?

Le MM-8830 est conçu spécifiquement pour MediaMatrix. Son interface numérique propriétaire (D-sub 9 broches) limite la compatibilité. L'utiliser avec d'autres systèmes pourrait nécessiter un adaptateur spécifique non garanti.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

MODE D'EMPLOI MM-8830 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Caractéristiques de l'interface « bob

• Huit entrées et huit sorties audio équilibrées, utilisant chacune des convertisseurs de 18 bits pour transférer les données audio depuis et vers le système MediaMatrix.
• Huit entrées analogiques permettant de contrôler des périphériques avec la configuration AudioMatrix.
• Huit sorties numériques permettant d'actionner des péripériques externes de logique TTL.
• Une interface numérique et un connecteur de type D à 9 broches.

L'appareil Break-Out Box (BoB) de la série MM-8800 de MediaMatrix® permet l'interconnexion entre le MainFrame, MiniFrame ou X-Frame de MediaMatrix et d'autres composants du système audio.

Panneau avant

POWER LED (DEL témoin d'alimentation) (1)

S'allume quand l'unité reçoit l'alimentation CA.

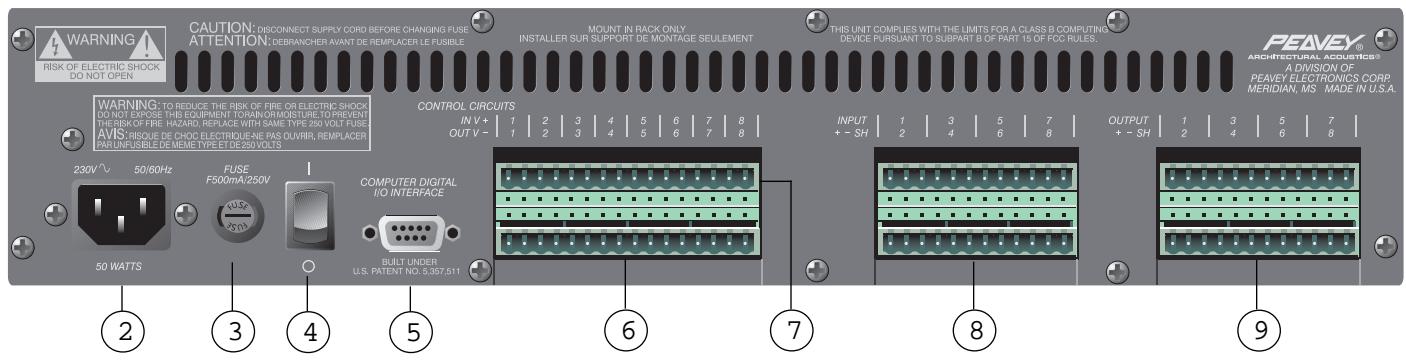

Panneau arrière

IEC LINE CORD INPUT (Prise pour cable d'alimentation) (2)

Prise de branchement du cordon d'alimentation CA détachable.

FUSE (fusible) (3)

AVERTISSEMENT: NE REMPLACER LE FUSIBLE QU'APRES AVOIR DECONNECTE LE CORDON D'ALIMENTATION SECTEUR.

ATTENTION : L'UTILISATION D'UN FUSIBLE D'UNE TAILLE SUPERIEURE A LA TAILLE RECOMMANDEE RISQUE D'ENDOMMAGER L'APPAREIL DE MANIERE PERMANENTE.

Le fusible se trouve dans le capuchon du porte-fusible. IL DOIT ETRE REMPLACE PAR UN FUSIBLE DE MEME TYPE ET DE MEME VALEUR AFIN D'EVITER D'ENDOMMAGER L'EIFUPEMENT ET D'ANNULER LA GARANTIE. Si l'appareil fait souvent sauter les fusibles, le porter à un centre d'entretien qualifié pour réparation.

POWER SWITCH (interrupteur d'alimentation) (4)

Mettre l'interrupteur en position "On". La lampe témoins rouge (DEL) s'illumine indiquant que l'appareil est alimenté en courant.

Connectez le câble Bob de type D à 9 broches ici. Ce câble permet la connexion au système MediaMatrix.

Il s'agit des sorties de niveau TTL, activables dans une configuration MediaMatrix. Il y a deux connexions électriques par canal : la connexion de droite est l'interface avec la terre, et celle de gauche la sortie de niveau TTL. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

Ces entrées permettent de contrôler un appareil dans une configuration MediaMatrix. Il y a deux connexions électriques par canal. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

AUDIO INPUTS (entrées AUDIO) (8)

Chacun des huit canaux sert d'entrée audio analogique au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles).

AUDIO OUTPUTS (Sorties AUDIO) (9)

Chacun des huit canaux sert de sortie audio analogique au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles).
