LM 16S - Console de mixage PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Console de mixage analogique 16 entrées
Marque	PEAVEY
Modèle	LM 16S
Nombre de canaux	16
Entrées	16 entrées ligne (gauche/mono et droite) sur jack
Sorties	Principales gauche/droite, auxiliaire mono
Fonctions principales	Mélange stéréo, commandes de niveau par canal, panoramique/balance, niveau principal, bus auxiliaire
Alimentation	Secteur 50-60 Hz
Consommation	Non spécifiée (estimation 20-50 W)
Sécurité	Ne pas ouvrir, risque de choc électrique, ne pas exposer à l'humidité
Symboles d'avertissement	Triangle éclair (tension dangereuse), triangle point d'exclamation (consulter la notice)
Entretien	Nettoyage extérieur avec un chiffon sec, réparations par un professionnel
Garantie	Valable aux États-Unis et au Canada uniquement
Accessoires	Cordon d'alimentation (non spécifié)
Indicateur de marche	Voyant DEL rouge

FOIRE AUX QUESTIONS - LM 16S PEAVEY

Comment connecter un signal mono à la console LM 16S?

Branchez le signal à l'entrée LEFT/MONO INPUT. Si rien n'est connecté à l'entrée droite, le signal sera automatiquement routé vers les deux canaux et pourra être positionné dans le champ stéréo à l'aide de la commande Panoramique.

Quelle est la fonction du bouton PAN?

Le bouton PAN (panoramique) permet de positionner le signal d'une voie mono dans l'image stéréo gauche-droite. En mode stéréo, il agit comme une balance.

Comment régler le niveau de volume global?

Utilisez la commande MASTER LEVEL pour contrôler le volume général du système.

Que faire si l'appareil ne s'allume pas?

Vérifiez que le cordon d'alimentation est branché et que l'interrupteur POWER est en position 'On'. Si le voyant rouge DEL ne s'allume pas, contactez un technicien qualifié.

Puis-je utiliser la sortie auxiliaire?

Oui, la sortie AUX OUT est la sortie du bus de mélange auxiliaire. Le niveau est commandé individuellement par le bouton Aux de chaque voie (post-fader). La sortie est asymétrique.

Quels sont les symboles d'avertissement sur l'appareil?

Le triangle avec un éclair indique une tension dangereuse à l'intérieur. Le triangle avec un point d'exclamation indique qu'il faut lire les instructions d'utilisation et d'entretien.

Est-il possible de réparer moi-même la console?

Non, il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. L'ouverture expose à un risque de choc électrique. Confiez toute réparation à un personnel qualifié.

Comment nettoyer la console?

Utilisez un chiffon sec et doux pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Évitez de faire pénétrer de l'humidité à l'intérieur.

La garantie couvre-t-elle mon pays?

La garantie mentionnée est valable uniquement aux États-Unis et au Canada. Dans les autres pays, les conditions sont fixées par le distributeur national.

Quelle est la consommation électrique de l'appareil?

La consommation n'est pas spécifiée dans la notice, mais typiquement une console de cette catégorie consomme entre 20 et 50 watts. Pour une information précise, consultez le service technique.

MODE D'EMPLOI LM 16S PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Règle le niveau stéréo de la voie ajoutée au bus principal de mélange. Cette commande agit à la fois sur les entrées de voie gauche et droite. Le, GLIeT correspond au gain unité.

PAN (panoramique) (2)

Si l'entrée de voie gauche/mono est utilisée seule, cette commande situe la voie sur n'importe quelle position dans l'image stéréo gauche-droite. Lorsque des signaux sont présentés aux deux entrées de voie gauche et droite, la commande agit sur la balance.

Cette commande «post-fader» ajuste le niveau du signal — qui est la somme des signaux gauche et droite de la voie — injecté dans le mélange auxiliaire.

MASTER LEVEL Control (commande de niveau principal)

Contrôle le niveau de volume global du système.

POWER SWITCH (interrupteur d'alimentation) (5)

Mettre l'interrupteur en position "On". La lampe témoin rouge (DEL) s'illumine, indiquant que l'appareil est alimenté en courant.

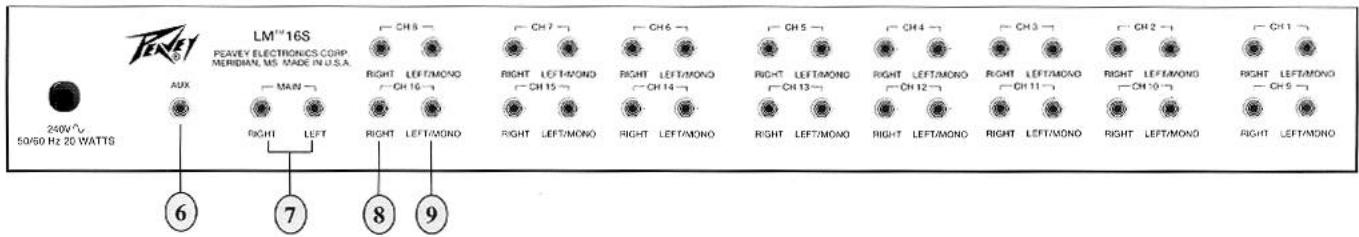

Aux OUT (sortie aux) (6)

C'est la sortie du bus de mélange auxiliaire. Le niveau, mono, est commandé individuellement sur chacune des voies. La sortie est asymétrique.

MAIN RIGHT/LEFT (Principal Droite/Gauche) (7)

C'est la sortie gauche et droite du bus de mélange principal, dont le niveau est établi par la commande principale de niveau. La sortie est asymétrique.

Channel RIGHT INPUT (entrée droite de voie) (8)

Le signal droit doit être connecté ici lorsqu'un signal stéréo est présent à la voie.

CHANNEL LEFT/MONO INPUT (Entrée Gauche/Mono de Voie) (9)

Lorsqu'un signal mono est présent à la voie, il doit être connecté à cette entrée. Si rien n'est connecté à l'entrée droite, le signal sera acheminé automatiquement vers les deux entrées droite et gauche et pourra alors être positionné dans le champ stéréo avec la commande Panoramaque (2).

Ces clauses de garantie ne sont valables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
