PCI GIGABIT ETHERNET CARD - Carte réseau VIVANCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI Gigabit Ethernet
Marque	VIVANCO
Modèle	PCI GIGABIT ETHERNET CARD
Débits supportés	10/100/1000 Mbps
Interface	PCI (32 bits)
Connecteur	RJ-45
Dimensions (L x l x h)	120 x 64 x 5 mm
Poids	50 g
Alimentation	Par le bus PCI (3,3 V / 5 V)
Consommation électrique	Inférieure à 2 W
Indicateurs LED	Activité/lien (vert) et vitesse (vert 1000 Mbps, orange 100 Mbps)
Systèmes d'exploitation supportés	Windows 98SE, ME, 2000, XP, Server 2003, Vista
Fonctions principales	Connecte un PC à un réseau filaire Ethernet avec débit jusqu'à 1 Gbps
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Décharger l'électricité statique avant manipulation. Installer dans une fente PCI disponible.
Pièces détachées et réparabilité	Carte non réparable par l'utilisateur. Pas de pièces détachées disponibles.
Informations générales	Garantie : consulter le fabricant. Fabriqué en Chine.

FOIRE AUX QUESTIONS - PCI GIGABIT ETHERNET CARD VIVANCO

Comment installer la carte réseau VIVANCO PCI Gigabit Ethernet ?

Éteignez l'ordinateur, débranchez les câbles, retirez le capot, déchargez l'électricité statique, insérez la carte dans une fente PCI libre, fixez-la avec une vis, remettez le capot et rebranchez les câbles.

Quels systèmes d'exploitation sont compatibles ?

Windows 98SE, ME, 2000, XP, Server 2003 et Vista. Le pilote est fourni sur CD.

Comment installer le pilote sous Windows ?

Après démarrage, Windows détecte le nouveau matériel. Insérez le CD pilote, choisissez l'installation automatique et suivez les instructions à l'écran.

Que signifient les LED sur la carte ?

La LED activité/lien s'allume en vert en 10 Mbps, clignote lors de transfert. La LED vitesse s'allume en vert pour 1000 Mbps, en orange pour 100 Mbps, éteinte en 10 Mbps.

Mon ordinateur ne détecte pas la carte, que faire ?

Vérifiez que la carte est bien enfoncée dans la fente PCI et que le capot est refermé. Redémarrez l'ordinateur. Si toujours pas détecté, essayez une autre fente PCI.

Puis-je utiliser cette carte avec Windows 10 ?

Le fabricant ne mentionne pas Windows 10, mais le pilote pour Vista pourrait fonctionner. Téléchargez un pilote générique Realtek RTL8169 si nécessaire.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Ethernet de catégorie 5e ou supérieure (Cat6) pour atteindre 1000 Mbps. Un câble standard RJ-45 convient.

Comment savoir si la carte fonctionne à 1 Gbps ?

Vérifiez la LED vitesse : elle doit être allumée en vert. Vous pouvez aussi vérifier la vitesse de liaison dans les propriétés réseau de Windows.

Que faire si la LED de lien ne s'allume pas ?

Vérifiez que le câble est correctement branché des deux côtés (carte et hub/routeur). Essayez un autre câble. Assurez-vous que le périphérique réseau est sous tension.

La carte chauffe-t-elle normalement ?

Oui, une légère chaleur est normale. Si elle devient très chaude, vérifiez que le ventilateur du boîtier fonctionne et que la carte est correctement installée.

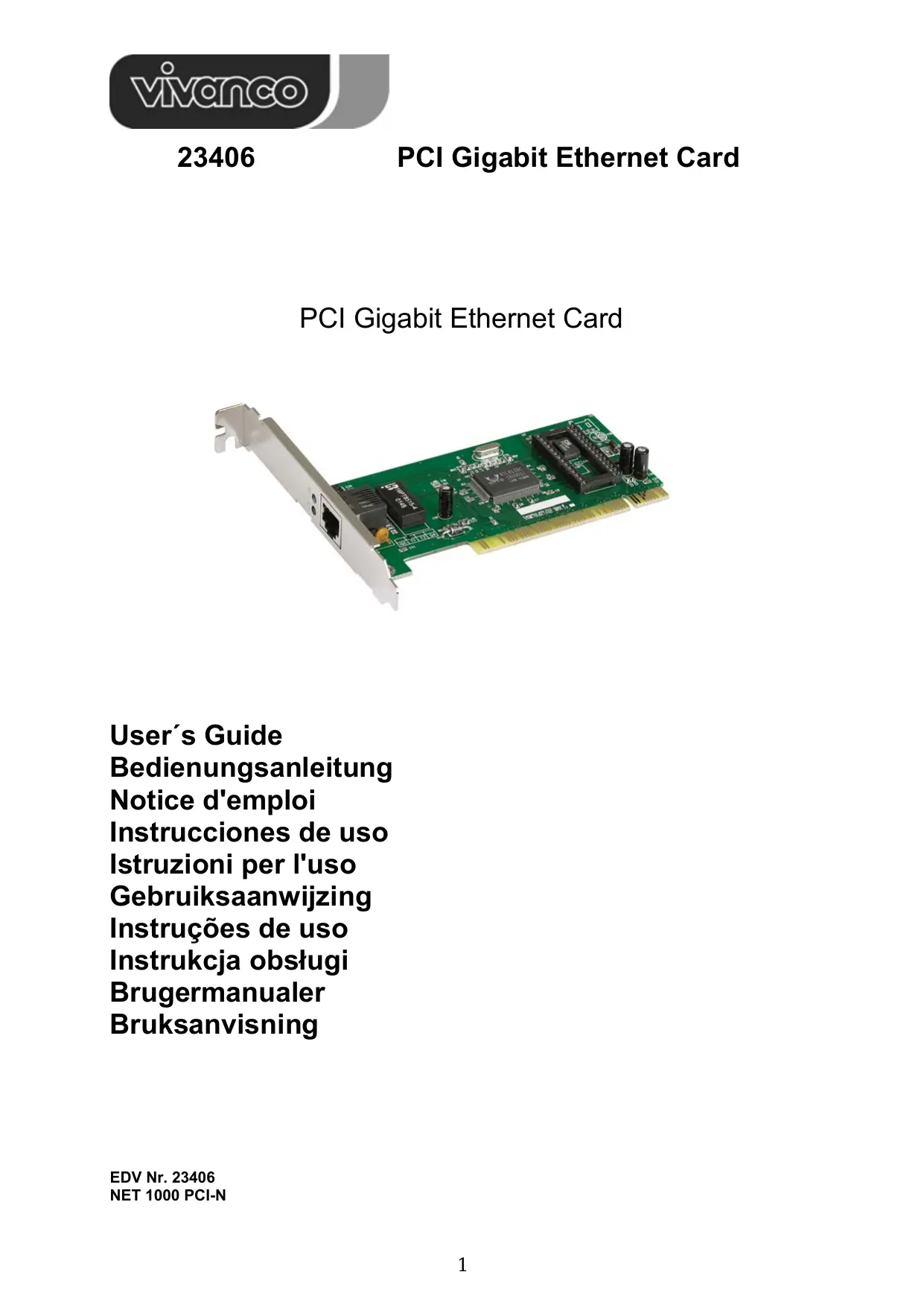

MODE D'EMPLOI PCI GIGABIT ETHERNET CARD VIVANCO

Merci d'avoir acheté l'adaptateur Ethernet Cardbus rapide Vivanco 10/100/1000. Cet adaptateur Ethernet rapide vous permet de connecter votre PC à un réseau filaire 10, 100 ou 1000Mbps.

Cette carte est équipée de deux LED indiquant l'état et l'activité du lien dans un environnement 10, 100 Mbps ou 1000 Mbps.

LED activité/lien:

Ce témoin s'allume en vert quand le port RJ-45 est connecté à un réseau Ethernet en 10 Mbps. Si la LED clignote en vert, elle indique que l'adaptateur émet ou reçoit des données.

LED rapidité du lien :

Ce témoin s'allume en vert quand le port RJ-45 est connecté à un réseau Ethernet en 1000 Mbps et en orange quand il est connecté à un réseau 100 Mbps. Si la LED clignote en vert, elle indique que l'adaptateur émet ou reçoit des données. Elle est éteinte lorsque le port est connecté à un réseau Ethernet 10 Mbps.

2. Installation du matériel

Cette section décrit comment installer votre carte Vivanco Fast Ethernet Card. Suivez les étapes suivantes pour installer la carte.

1. Éteignez l'ordinateur et tous les périphériques.
2. Faites une note décrivant comment sont branchés les câbles et les fils sur votre ordinateur et débranchez-les.
3. Retirez le capot de votre ordinateur. (Conférez-vous au manuel d'utilisation de votre ordinateur).
4. Déchargez-vous de l'électricité statique que vous avez, en touchant par exemple le châssis de votre ordinateur.
5. Choisissez n'importe quelle fente PCI disponible sur la carte mère et enlevez la cache de la fente.
6. Installez avec précaution la carte Vivanco Fast Ethernet dans la fente en faisant pression sur la carte pour qu'elle rentre bien dans la fente puis fixez la carte en la vissant au châssis de l'ordinateur.
7. Remettez en place le couvercle de l'ordinateur et rebranchez l'alimentation électrique et tous les câbles.
8. Branchez le câble Ethernet au connecteur RJ-45 de votre ordinateur personnel.

Se connecter au réseau

Branche juste une extrémité du câble (connecteur RJ-45) dans un port hub/connecteur disponible, et branche l'autre bout (connecteur RJ-45) dans le port RJ-45 de l'adaptateur Ethernet rapide Vivanco 10/100/1000.

3. Installation du pilote

1. Après le démarrage de Windows 98SE, Windows reconnaît automatiquement le nouveau matériel et une fenêtre comptant le message « Nouveau matériel détecté » apparait.
2. Insérer le CD du pilote dans le lecteur de CD.
3. Choisir la procédure recommandée dans le menu (automatique) et cliquer sur « Suivant ». Suivre les indications apparaissant sur les écrans suivants pour poursuivre l'installation. Cliquer sur « Terminer » pour terminer l'installation.

Windows® ME/2000/XP/Server 2003/Vista

Windows détectera automatiquement un nouveau matériel.
