UNIVERSAL STABILIZED HIGH-POWER DC ADAPTER - Adaptateur secteur VIVANCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur secteur universel stabilisé haute puissance
Marque	VIVANCO
Modèle	UNIVERSAL STABILIZED HIGH-POWER DC ADAPTER
Tension d'entrée	12 V CC (prise allume-cigare)
Tension de sortie réglable	3 V, 4,5 V, 5 V, 6 V, 7,5 V, 9 V, 12 V (sélection par interrupteur)
Courant de sortie maximal	Jusqu'à 3 A selon modèle et tension
Polarité	Réversible (sélection par orientation de la fiche)
Nombre de fiches incluses	8 tailles différentes (2,5 mm, 3,5 mm, 5,0x2,1 mm, 5,5x2,5 mm, 3,5x1,35 mm, 4,0x1,7 mm, 5,5x1,5 mm, 2,35x0,75 mm)
Fusible	Oui, remplaçable (dans la fiche allume-cigare)
Dimensions (approx.)	110 x 60 x 35 mm
Poids (approx.)	200 g
Matériau du boîtier	Plastique ABS
Fonctions principales	Alimentation stabilisée, sélection de tension, sélection de polarité, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir, ne pas utiliser en milieu humide, débrancher immédiatement en cas de dysfonctionnement
Pièces détachées et réparabilité	Fusible de rechange disponible. Réparation par personnel qualifié uniquement.
Informations générales	Adaptateur secteur pour véhicule, compatible avec de nombreux appareils audio, informatiques et électroniques grand public

FOIRE AUX QUESTIONS - UNIVERSAL STABILIZED HIGH-POWER DC ADAPTER VIVANCO

Comment régler la tension de sortie ?

Avant de brancher l'adaptateur, vérifiez la tension requise par votre appareil. Positionnez l'interrupteur coulissant sur la tension souhaitée (3 V, 4,5 V, 5 V, 6 V, 7,5 V, 9 V ou 12 V). Une tension trop élevée peut endommager l'appareil.

Comment choisir la bonne polarité ?

Consultez la notice de votre appareil ou la marque sur sa prise pour connaître la polarité. Sélectionnez ensuite la fiche adaptée et branchez-la de manière à ce que les flèches de polarité soient orientées l'une vers l'autre.

Quelles fiches sont incluses ?

L'adaptateur est livré avec 8 fiches de tailles différentes : 2,5 mm, 3,5 mm, 5,0x2,1 mm, 5,5x2,5 mm, 3,5x1,35 mm, 4,0x1,7 mm, 5,5x1,5 mm et 2,35x0,75 mm.

Comment remplacer le fusible ?

Desserrez la pointe de la fiche allume-cigare, retirez le fusible usagé et remplacez-le par un fusible de même type et calibre. Revissez la pointe.

Que faire si l'appareil ne fonctionne pas ?

Débranchez immédiatement l'adaptateur de l'appareil. Vérifiez les réglages de tension et polarité, ainsi que le fusible. Si le problème persiste, ne pas ouvrir l'adaptateur et contacter un professionnel.

Puis-je utiliser cet adaptateur pour tout appareil ?

Non, assurez-vous que la tension, le courant et la polarité correspondent aux spécifications de votre appareil. Ne dépassez pas le courant maximal indiqué sur l'adaptateur.

Quel est le courant maximal fourni ?

Le courant maximal dépend du modèle et de la tension sélectionnée. Consultez le tableau technique fourni avec l'adaptateur pour connaître la valeur exacte (jusqu'à 3 A typiquement).

L'adaptateur peut-il être utilisé à l'extérieur ?

Non, utilisez l'adaptateur uniquement dans des locaux secs. Évitez l'humidité et ne laissez pas d'enfants sans surveillance à proximité.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

L'adaptateur est-il réparable ?

Seul un personnel qualifié peut ouvrir et réparer l'adaptateur. Ne tentez pas de le réparer vous-même. Les fusibles sont remplaçables par l'utilisateur.

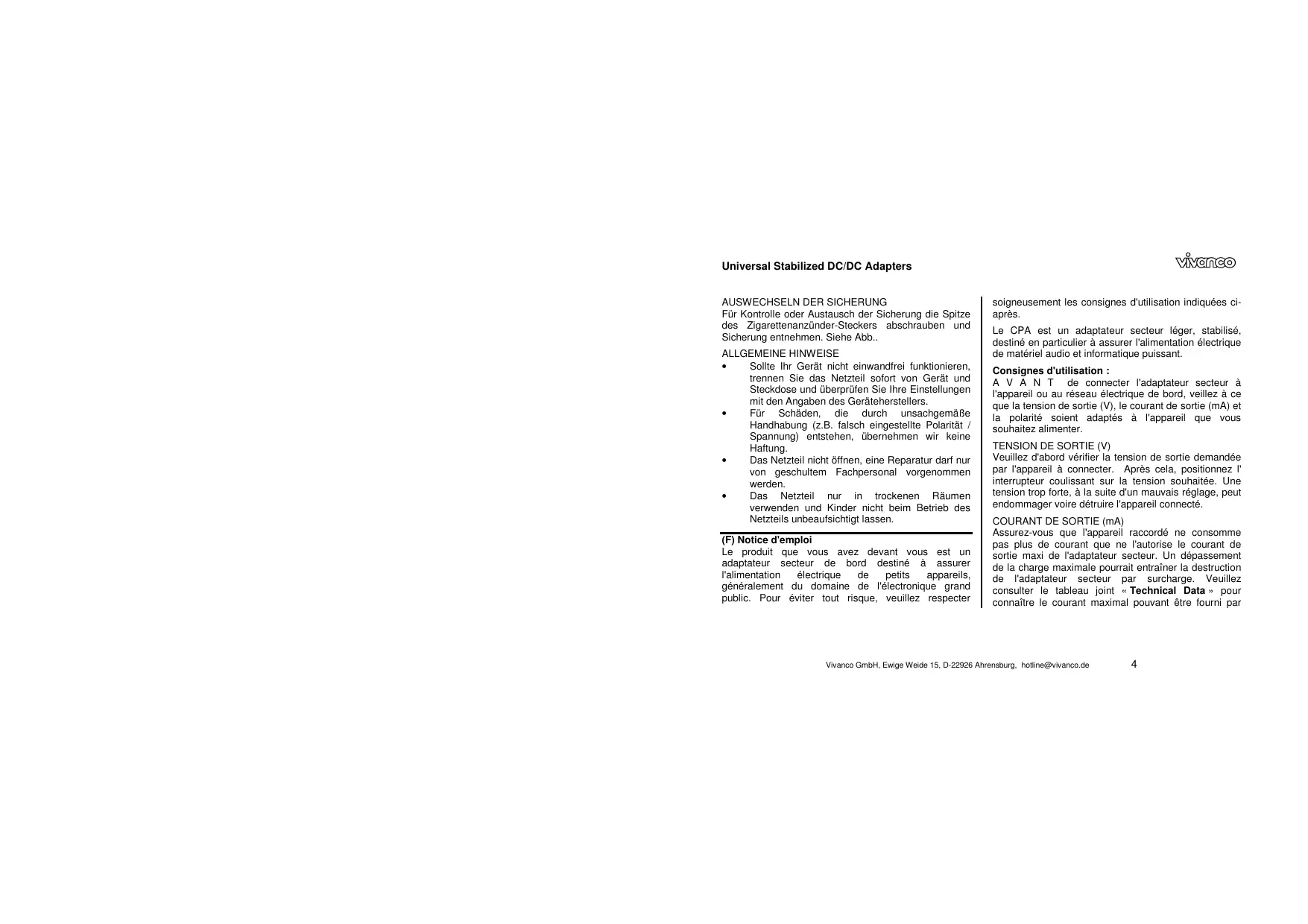

MODE D'EMPLOI UNIVERSAL STABILIZED HIGH-POWER DC ADAPTER VIVANCO

Le produit que vous avez devant vous est un adaptateur secteur de bord destiné à assurer l'alimentation électrique de petits appareils, généralement du domaine de l'électronique grand public. Pour éviter tout risque, veuillez respecter

soigneusement les consignes d'utilisation indiquées ci-après.

Le CPA est un adaptateur secteur léger, stabilisé, destiné en particulier à assurer l'alimentation électrique de matériel audio et informatique puissant.

Consignes d'utilisation :

AVANT de connecter l'adaptateur secteur à l'appareil ou au réseau électrique de bord, veillez à ce que la tension de sortie (V), le courant de sortie (mA) et la polarité soient adaptés à l'appareil que vous souhaitez alimenter.

Tension de SORTIE (v)

Veuillez d'abord vérifier la tension de sortie demandée par l'appareil à connecter. APRÈS cela, positionnez l'interrupteur coulissant sur la tension souhaitée. Une tension trop forte, à la suite d'un mauvais réglage, peut endommager voire détruire l'appareil connecté.

Assurez-vous que l'appareil raccordé ne consomme pas plus de courant que ne l'autorise le courant de sortie maxi de l'adaptateur secteur. Un dépassement de la charge maximale pourrait entraîner la destruction de l'adaptateur secteur par surcharge. Veuillez consulter le tableau joint « Technical Data » pour connaître le courant maximal pouvant être fourni par

les différents modèles de cette série d'appareils suivant les différentes tensions.

Polarite

Veuillez consulter la notice d'emploi de l'appareil, fournie par le fabricant, ou lire ce qui est marqué sur la prise de l'appareil lui-même, pour vous renseigner sur la position des pôles demandée. Choisissez ensuite la fiche de raccordement adaptée à l'appareil. Vous avez le besoin entre des fiches de 8 tailles différentes : 2,5mm / 3,5mm / 5,0x2,1mm / 5,5x2,5mm / 3,5x1,35mm / 4,0x1,7mm / 5,5x1,5mm / 2,35x0,75mm

Les fiches portent une indication de polarité de chaque côté (cf. figure). Après avoir sélectionné la bonne polarité, branchez la fiche dans la prise de raccordement de l'adaptateur secteur de telle sorte que les flèches soient orientées l'une vers l'autre.

Changer le fusible

Pour contrôler ou changer le fusible, desserrez la pointe de la fiche de l'allume-cigare, puis retirez le fusible. Consultez la figure.

Remarques generales

• Si votre appareil ne fonctionne pas parfaitement, débranchez immédiatement l'adaptateur secteur de l'appare appareil.
• Notre société ne saurait être tenue responsable de dommages quelconques résultan
• N'ouvre pas l'adaptateur secteur, ne confie les réparations qu'à un personnel qualifié et expérimenté. N'utilisez l'adaptateur secteur que dans des locaux secs et ne laissez pas d'enfants sans surveillance à proximité de l'adaptateur secteur en marche.
