MODE D'EMPLOI 3403 NOIROT
Dès réception de votre apparéil, vérifier qu'il est en parfait état.
Garantie : le bon de garantie imprimé sur cette notice doit être complété par le vendeur ;
Leprésent en cas d'intervention durant la période correspondante de la garantie.

1 - CHARACTERISTIQUES
| REFERENCE | Puisance ( kW ) | Tension ( V ) | H x L x Ep. ( mm ) | Poids ( kg ) | Vitesse | Débit ( m3/h ) | Puisance ( kW ) | △ T ( °C ) |
| 3403 1 AA | 2 / 4 | 230 Mono | 205 x 690 x 150 | 20 | Grande | 300 | 4 | 37.5 |
| 2 | 19 | |||||||
| Petite | 240 | 4 | 47 | |||||
| 2 | 23.5 | |||||||
| 3403 2 AA | 3 / 6 | 230 Mono 230 Tri 400 Tri + N | 205 x 890 x 150 | 20 | Grande | 450 | 6 | 37.5 |
| Petite | 350 | 3 | 23.5 |

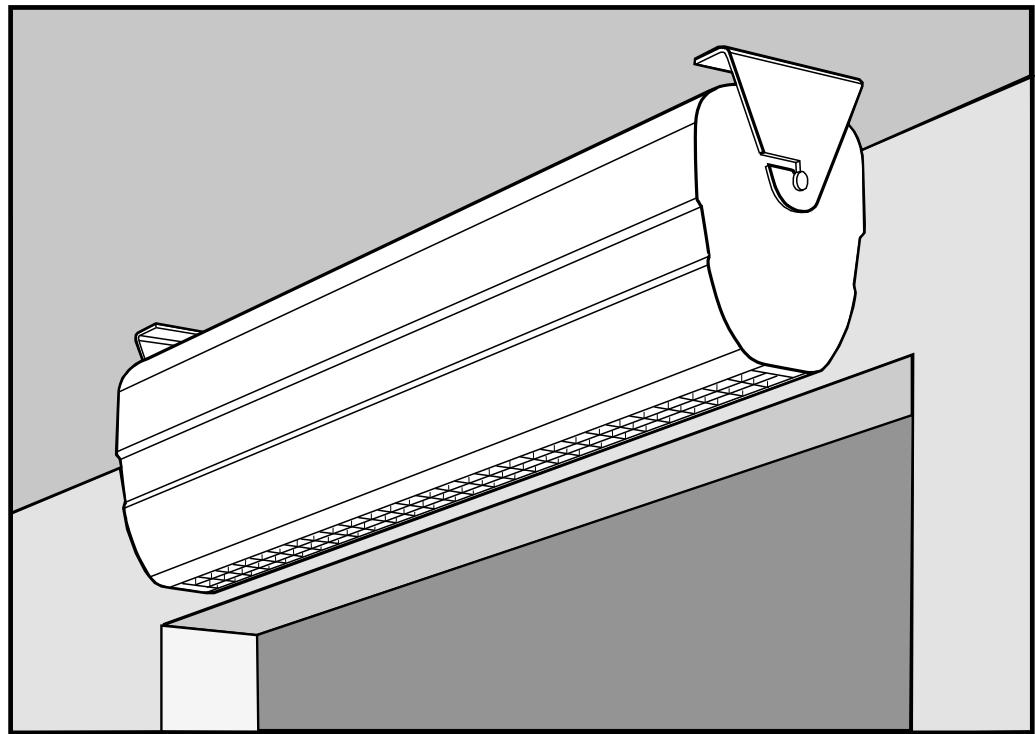

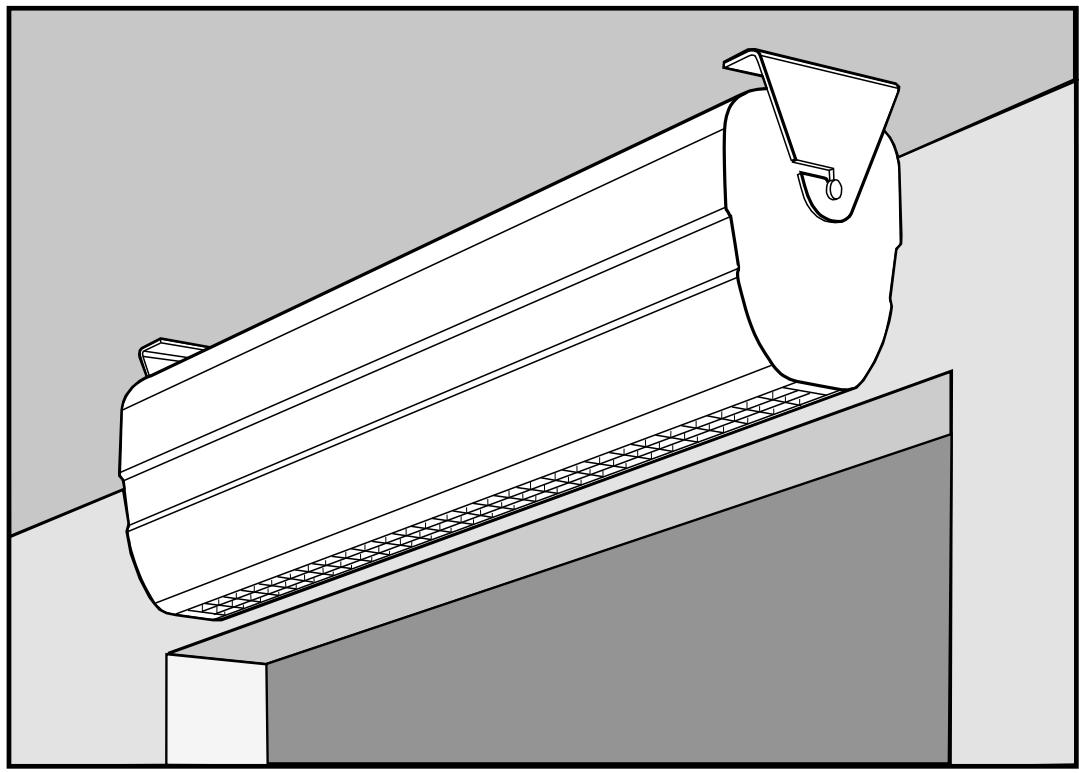

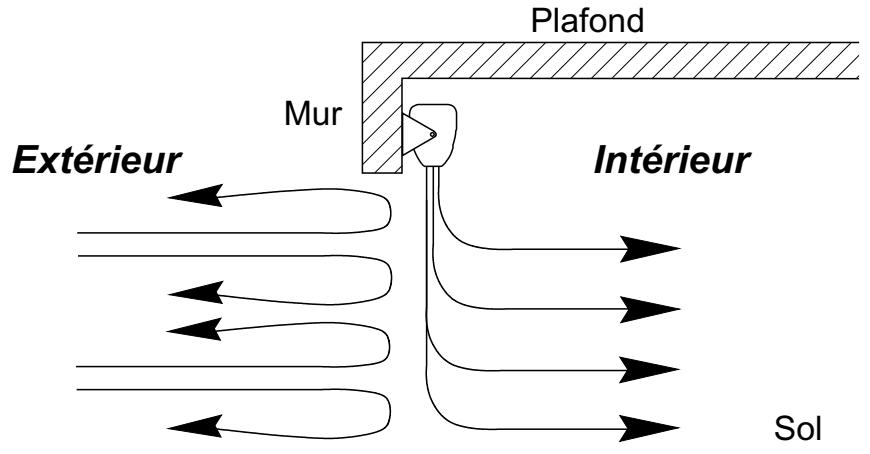

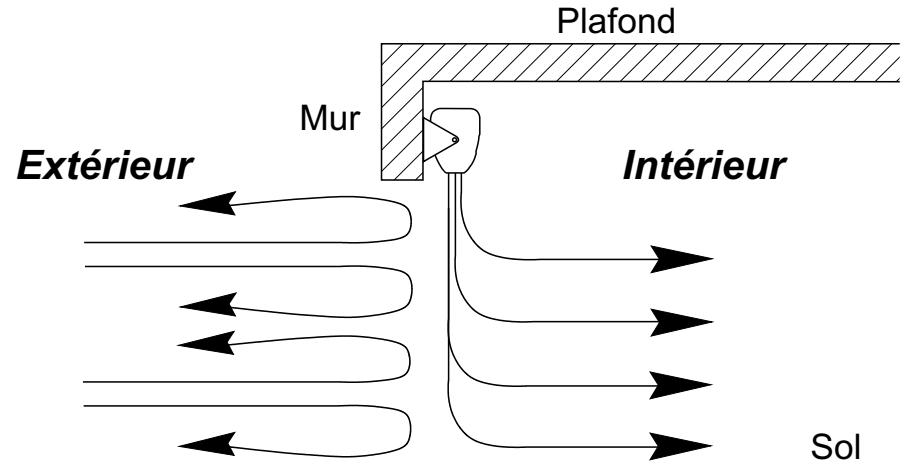

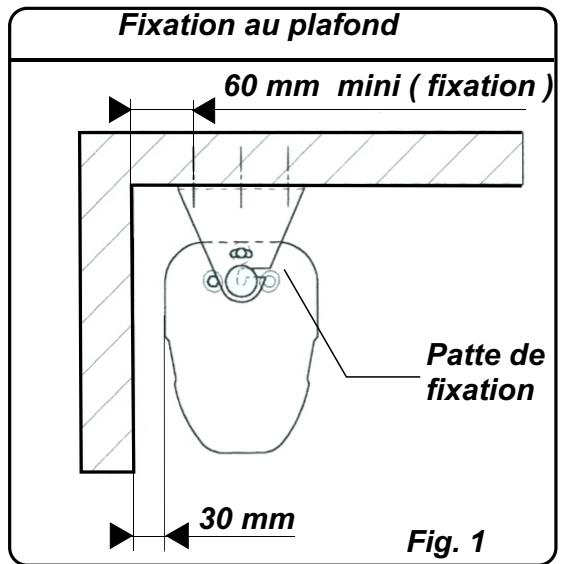

A- SCHEMA D'INSTALLATION
Pour obtenir un meilleur rendement, le ridesau d'air doit être placé le plus près possible du haut de la porte

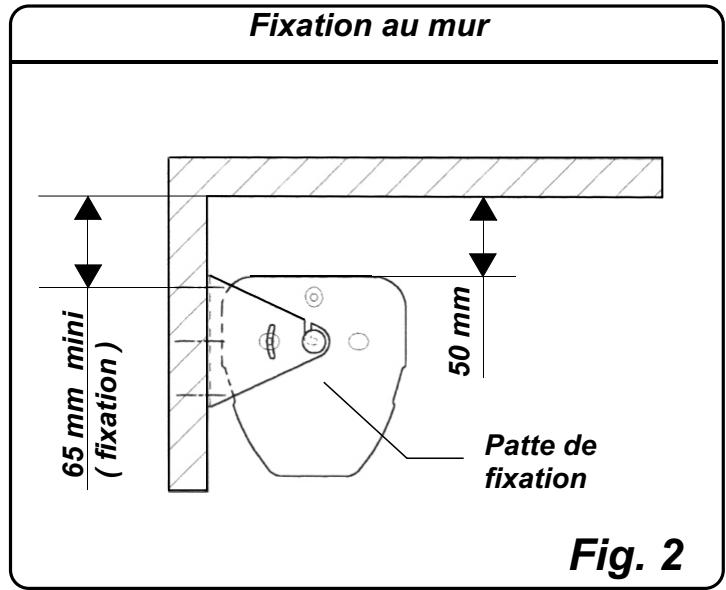

B- FIXATION

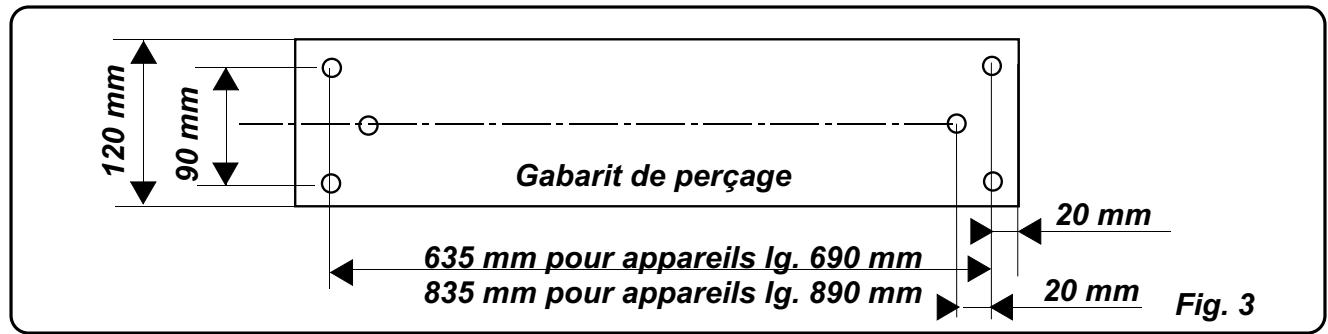

- Découper le gabarit se situant sur le carton d'emballage (Fig. 3).
-Percer les trous de fixation suivant les positions indiquées par le gabarit ainsi que la cote mini à respecter (Fig. 1 et Fig. 2).
-Fixer les pattes de fixation ( vis 6 conseillées). - Engager l'appareil dans les rainures des pattes de fixation. Incliner l'appareil en fonction de vos besoin. Serrer l'ensemble à l'aide des 2 vis Ø6 et des rondelles fournies.
C-RACCORDEMENT
- L'installation des rideaux d'air doit être en conformité avec la norme C15-100.
- La section et la protection des conducteurs doit être en rapport avec le tableau ci-après.
- Les entrées de cables se situent sur le dessus de l'appareil.
| REFERENCE | PUISSANCE RIDEAU D'AIR | COURANT ABSORBE PAR PHASE | ||
| 230 V Mono | 230 V Tri | 380 V Tri | ||
| 3403-1AA | 4 kW | 17.39 A | / | / |
| 3403-2AA | 6 kW | 26.09 A | 15.06 A | 8.66 A |
Le raccordement et le couplage des rideaux d'air s'effectuent selon les schémas électriques (Fig. 6 et 7).

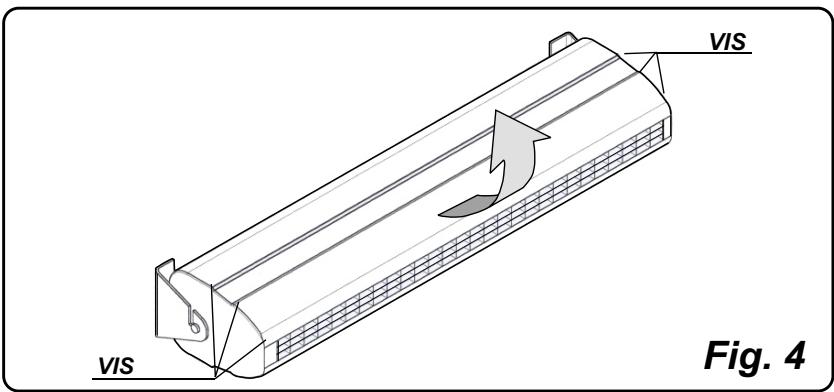

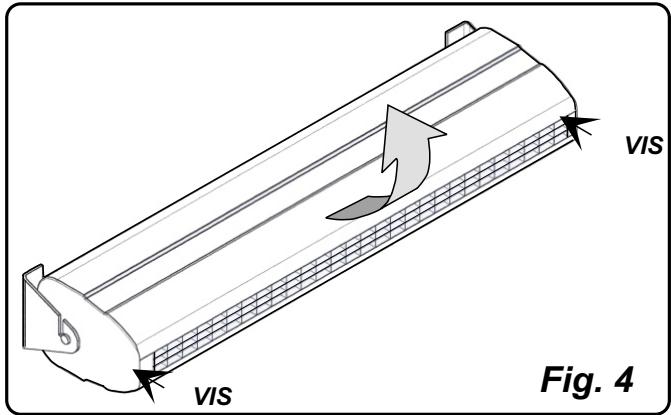

Pour effectuer le raccordement, il faut夕阳er la partie avant. Pour cela,夕阳er les 2 vis de fixation du panneau avant ( celui avec la grille d'aspiration) pour le dégager.
Pour le modele 3403-1AA (2/4 kW), il suffit de raccorder PH, N et Terre sur le bornier à droite de l'appareil (voir Fig. 6).
Pour le modele 3403-2AA ( 3 / 6kW ),suivre le schema electrique (Fig.7, page suivante).

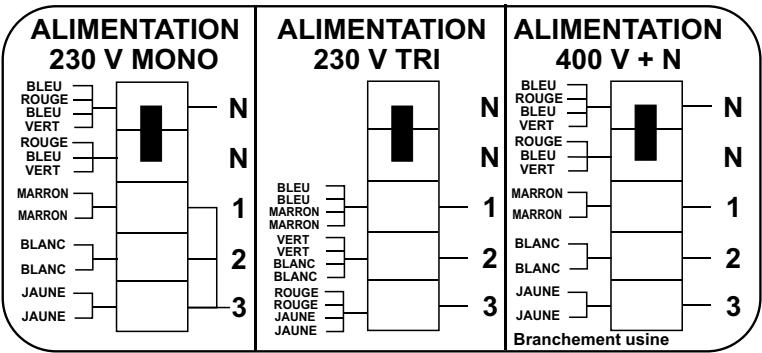

Pour le changement de tension, se référer à la Fig. 5 ci-contre.

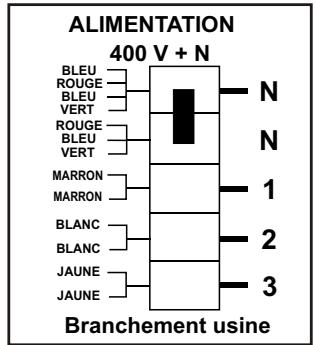

Branchement en 400 TRI + N ( Branchement usine )

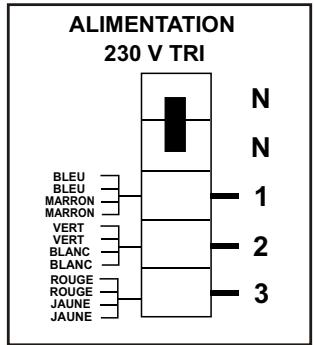

Branchement en 230 TRI

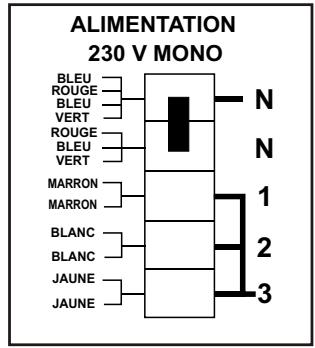

Branchement en 230 Mono
Fig. 5

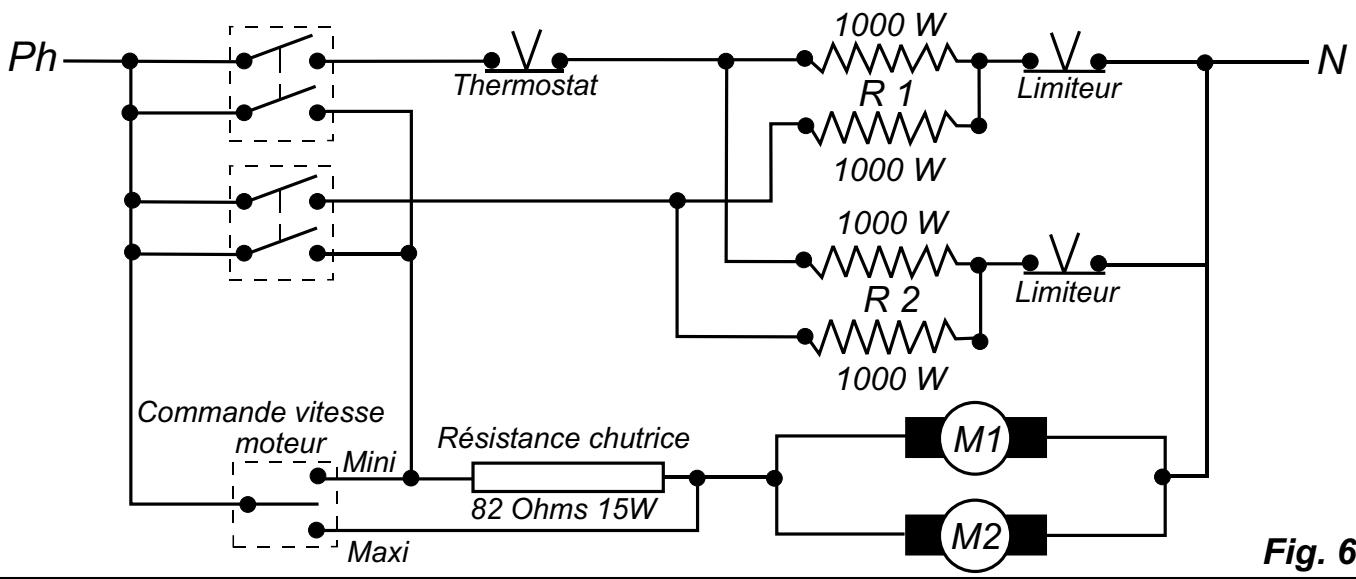

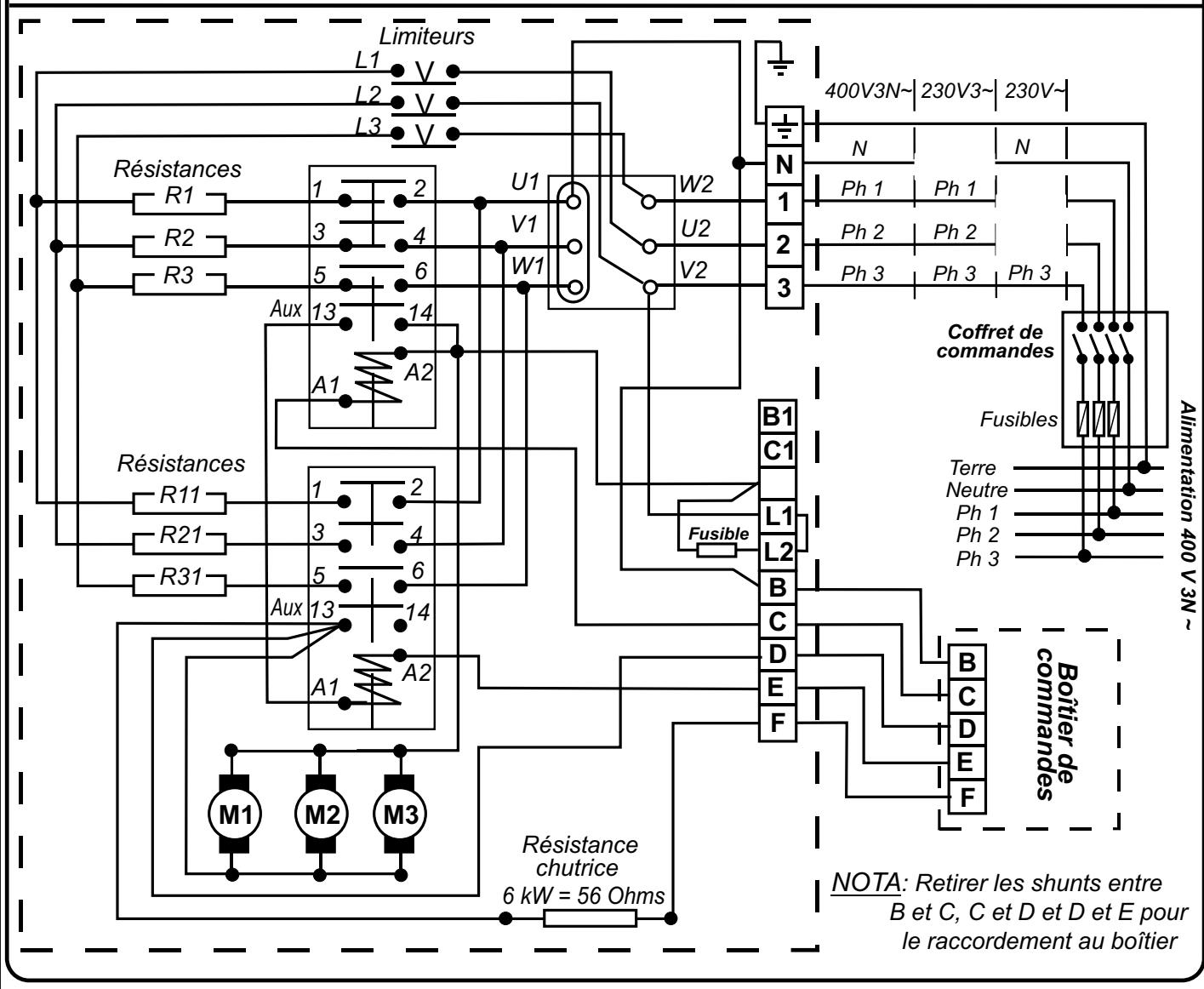

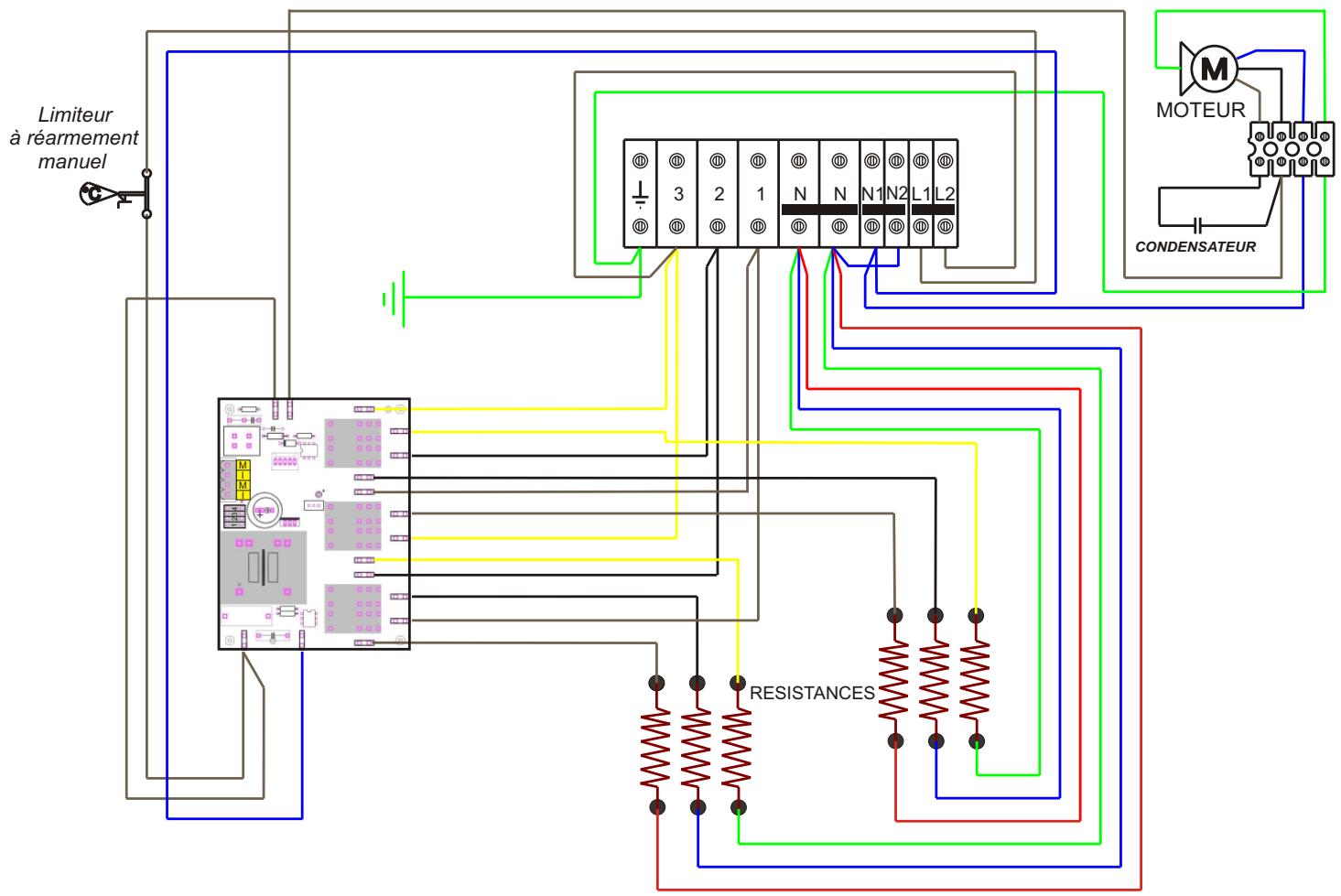

3 - SCHEMAS ELECTRIQUES

RIDEAU D'AIR 3403-1AA - 2 / 4 kW - ALIMENTATION 230 V Mono

RIDEAU D'AIR 3403-2AA - 3 / 6 kW (400V TRI + N)
4 - FONCTIONNEMENT
A- RIDEAU 3403-1AA - 2 / 4 kW

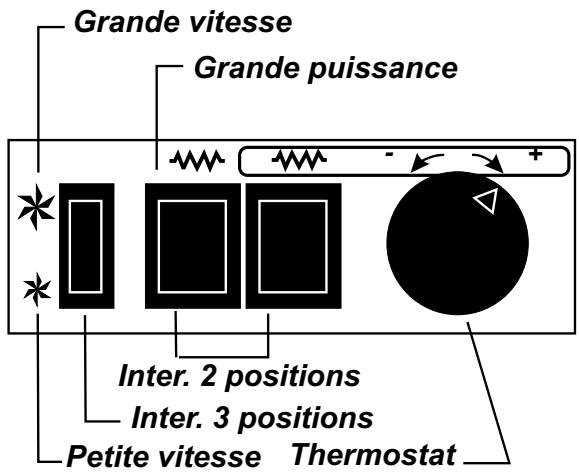

L'appareil est équipe d'un boîtier de commande intégré et fonctionne suivant les modes suivants:
| *○ | ○ | ○ | FONCTIONNEMENT |
| ○ | ○ | ○ | Arrêt |
| * | ○ | ○ | Ventilation petite vitesse |
| * | ○ | ○ | Ventilation grande vitesse |
| * | ○ | ○ | 2 kW permanent + petite vitesse |
| * | ○ | ○ | 2 kW permanent + grande vitesse |
| * | ○ | ○ | 2 kW + thermostat + petite vitesse |
| * | ○ | ○ | 2 kW + thermostat + grande vitesse |
| * | ○ | ○ | 4 kW + thermostat + petite vitesse |
| * | ○ | ○ | 4 kW + thermostat + grande vitesse |

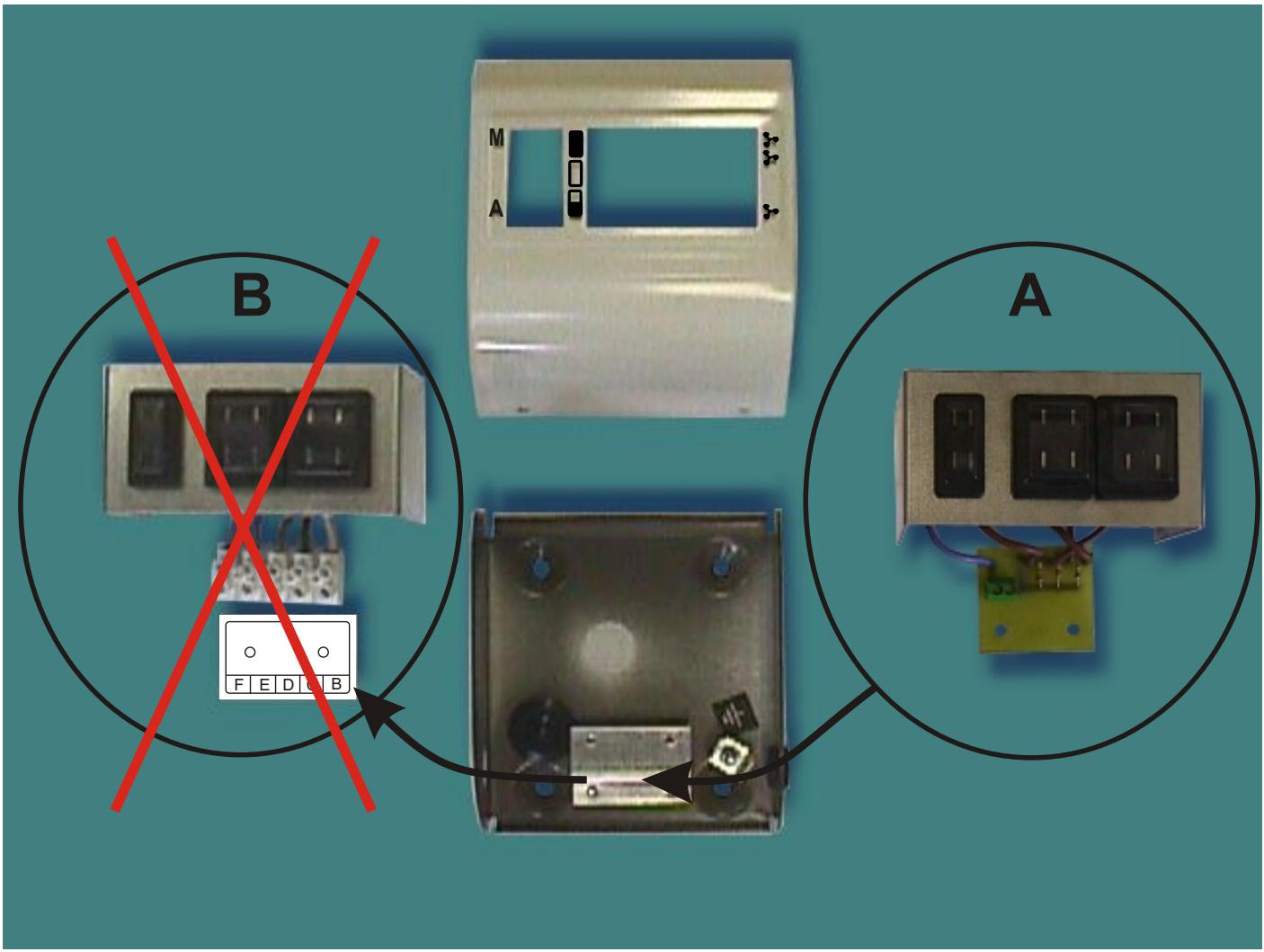

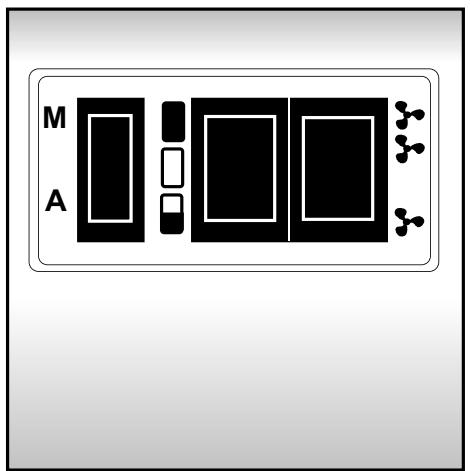

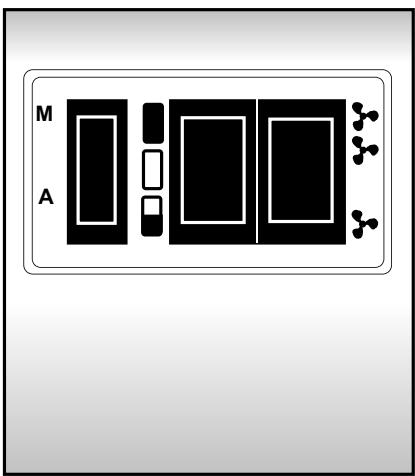

FONCTIONNEMENT AVEC BOITIER DE COMMANDES :

Pour fonctionner, le rideau d'air 3403-2AA doit être piloté par un boîtier de commande vendu en accessoire.
Description :
- Interrupteur de coupure M/A ( marché / arrêt).
- Interrupteur de puissance ( puissance totale, puissance nulle, demi puissance).
- Interrupteur de ventilation (grande vitesse, petite vitesse).
Utilisation :
-
Mettre en marche : positionner l'interrupteur de coupure sur la position M.
-
Les différentes fonctions d'utilisation sont les suivantes :
Petite vitesse 艹 + demi puissance , grande vitesse 艹 + pleine puissance , petite vitesse 艹 + pleine puissance , grande vitesse 艹 + demi puissance , grande vitesse sans chauffage , petite vitesse sans chauffage .
- La ventilation petite vitesse se met automatiquement en marche lors qu'une position de puissance ( ou ) est engagée sur l'interrupteur de puissance.
FONCTIONNEMENT AVEC THERMOSTAT DEPORTE
Il existe un boîtier thermostat d'ambiance vendu en accessoire.
Ce thermostat permet, en fonction de son raccordement, de réguler uniquement la puissance de l'appareil, ou de réguler à la fois la puissance et la ventilation.

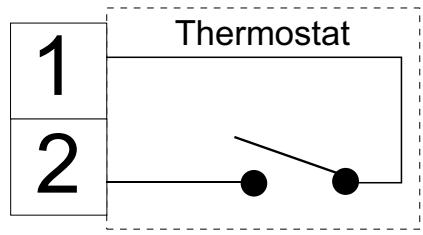

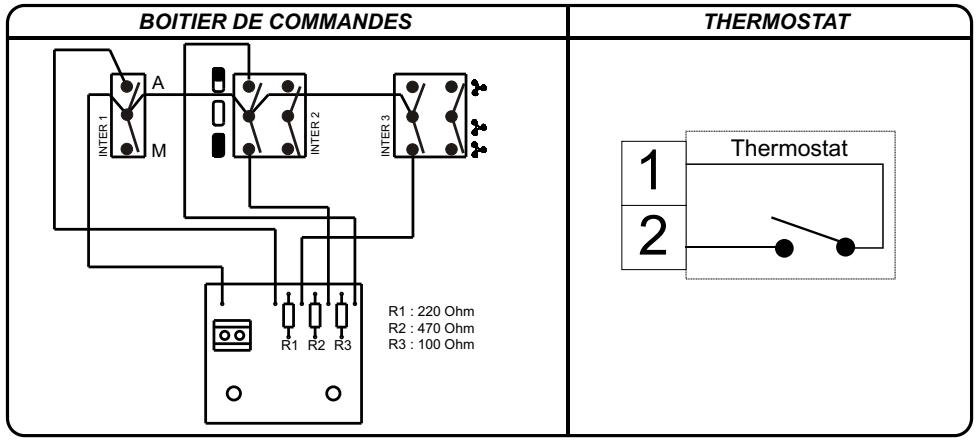

C- SCHEMAS ELECTRIQUES DU BOITIER DE COMMANDE ET DU THERMOSTAT
| BOITIER DE COMMANDE | THERMOSTAT |
| B C D E F MARCHE - ARRÊT | 1 2 Thermostat |

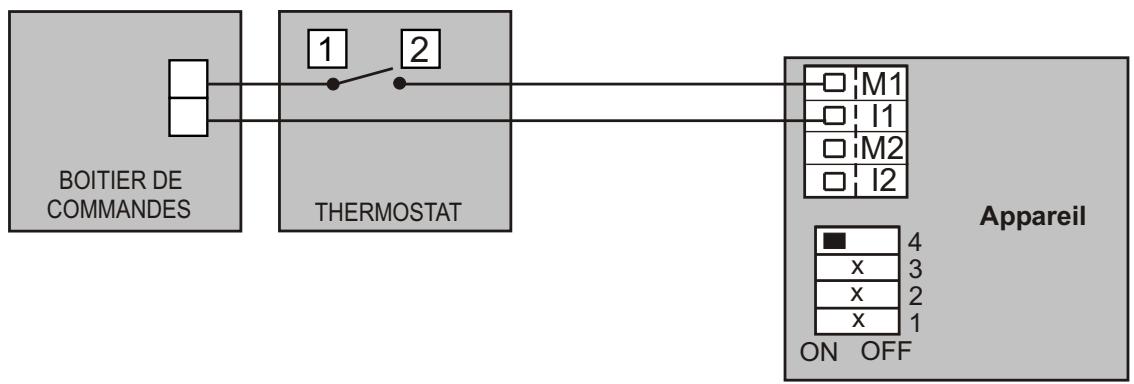

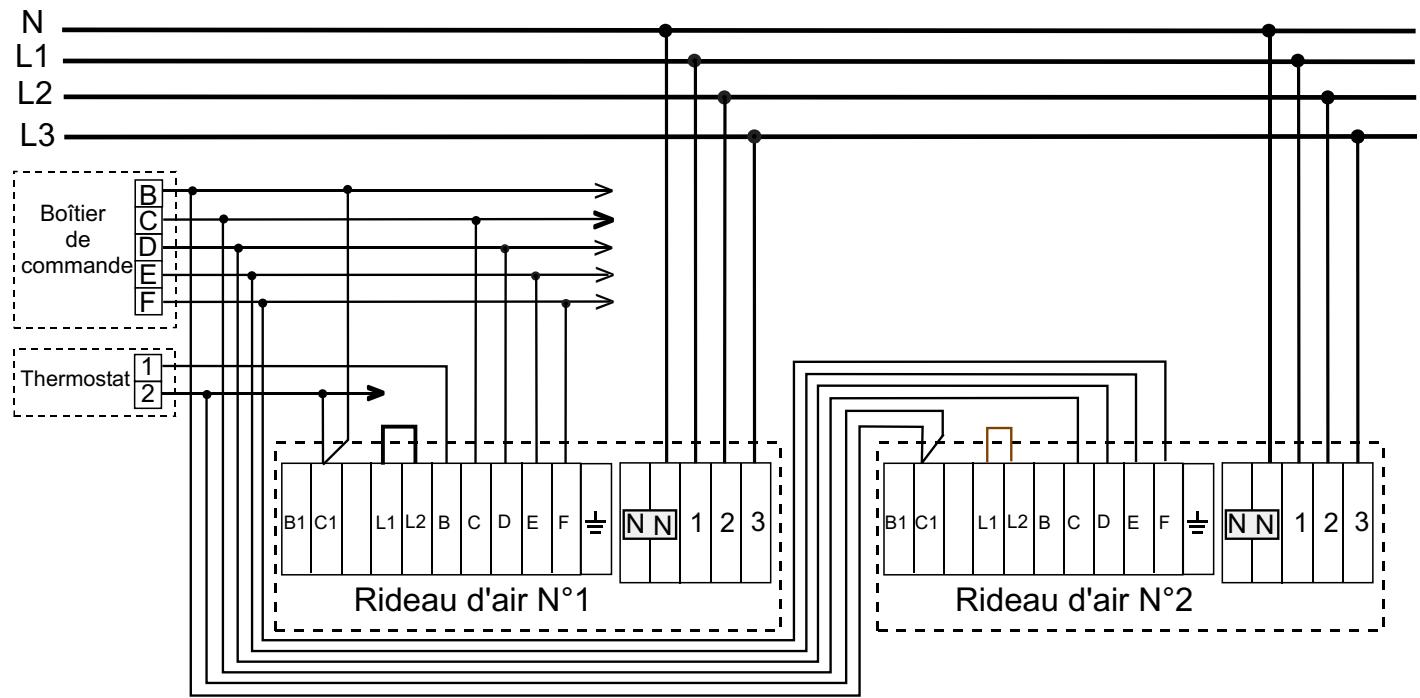

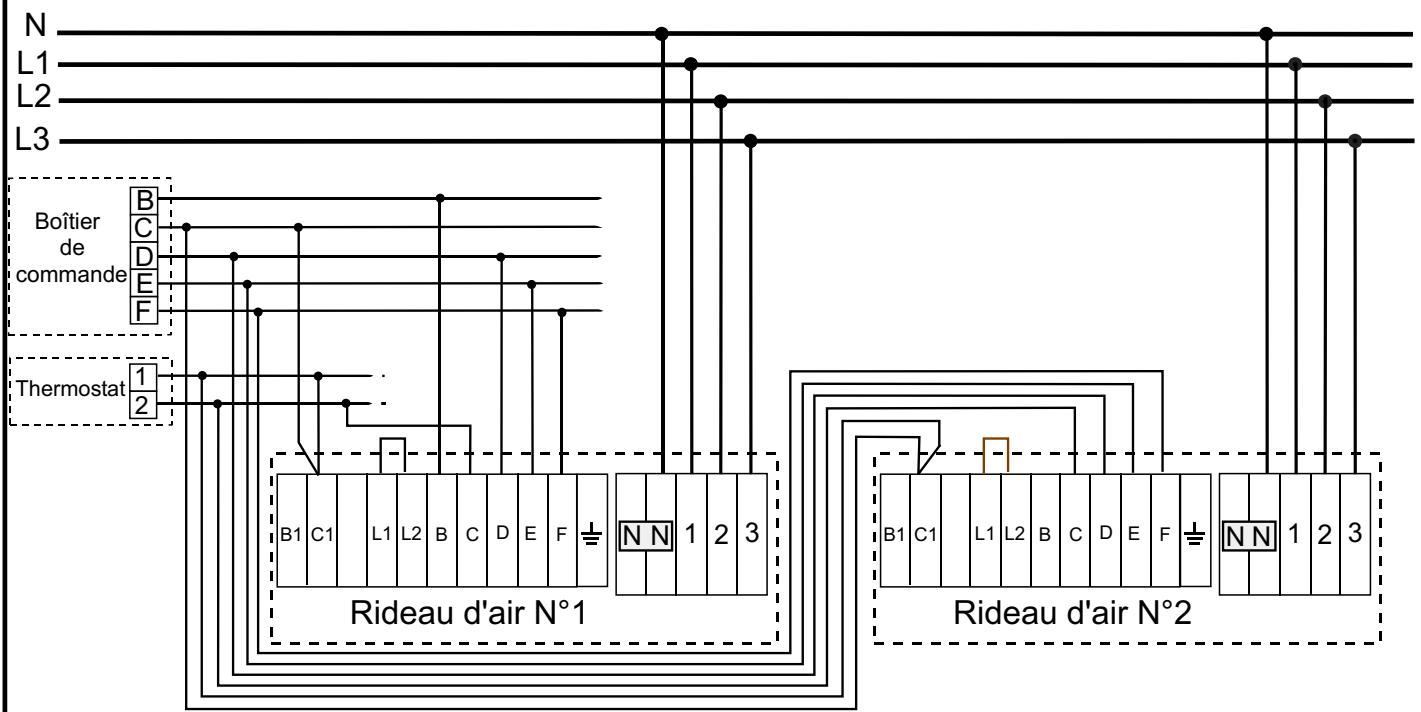

5- BRANCHEMENT DE L'APPAREIL 3403-2AA AVEC BOITIER DE COMMANDE ET THERMOSTAT
Il est possible de raccorder 4 rideaux d'air à partir d'un seul boîtier de commande.
IMPORTANT : Il est impératif de respecter l'ordre des phases pour l'alimentation de plusieurs
rideaux d'air sur un même boîtier

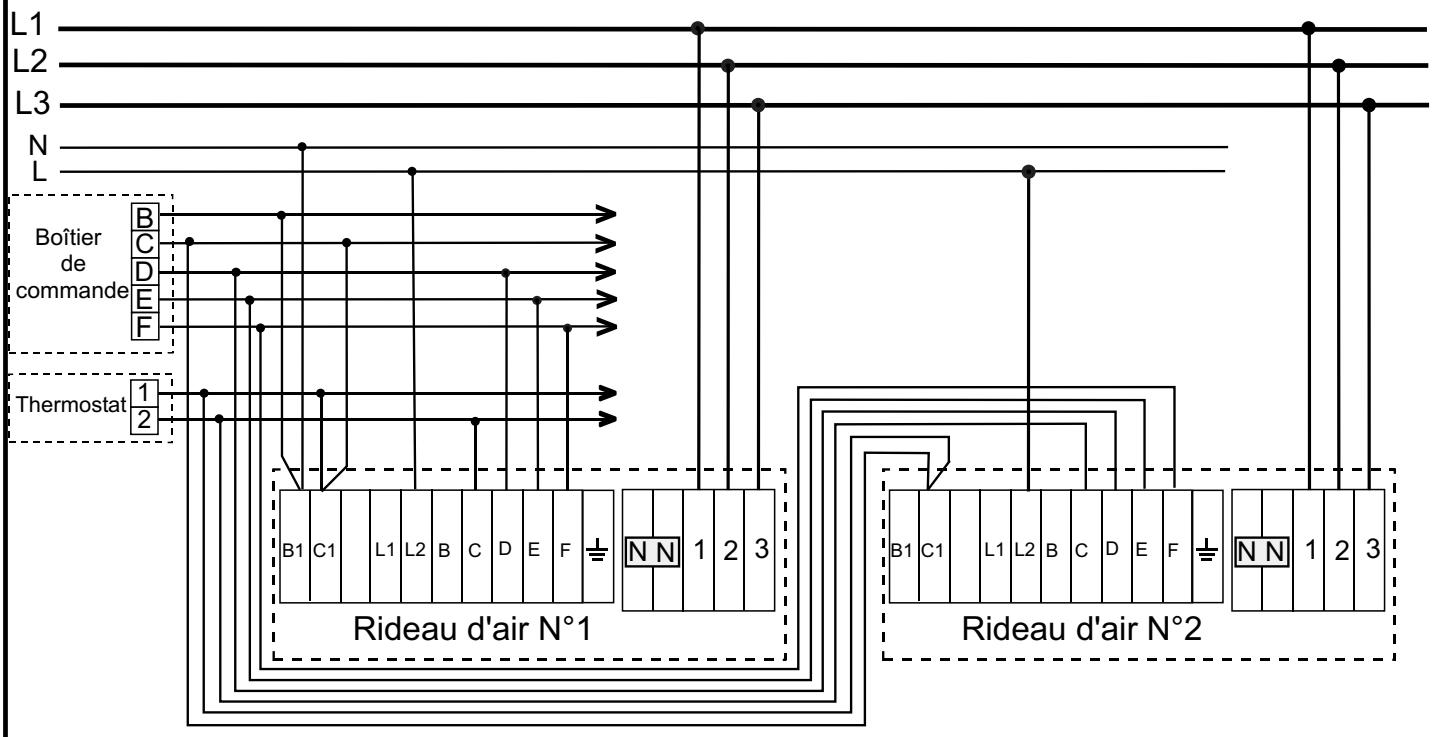

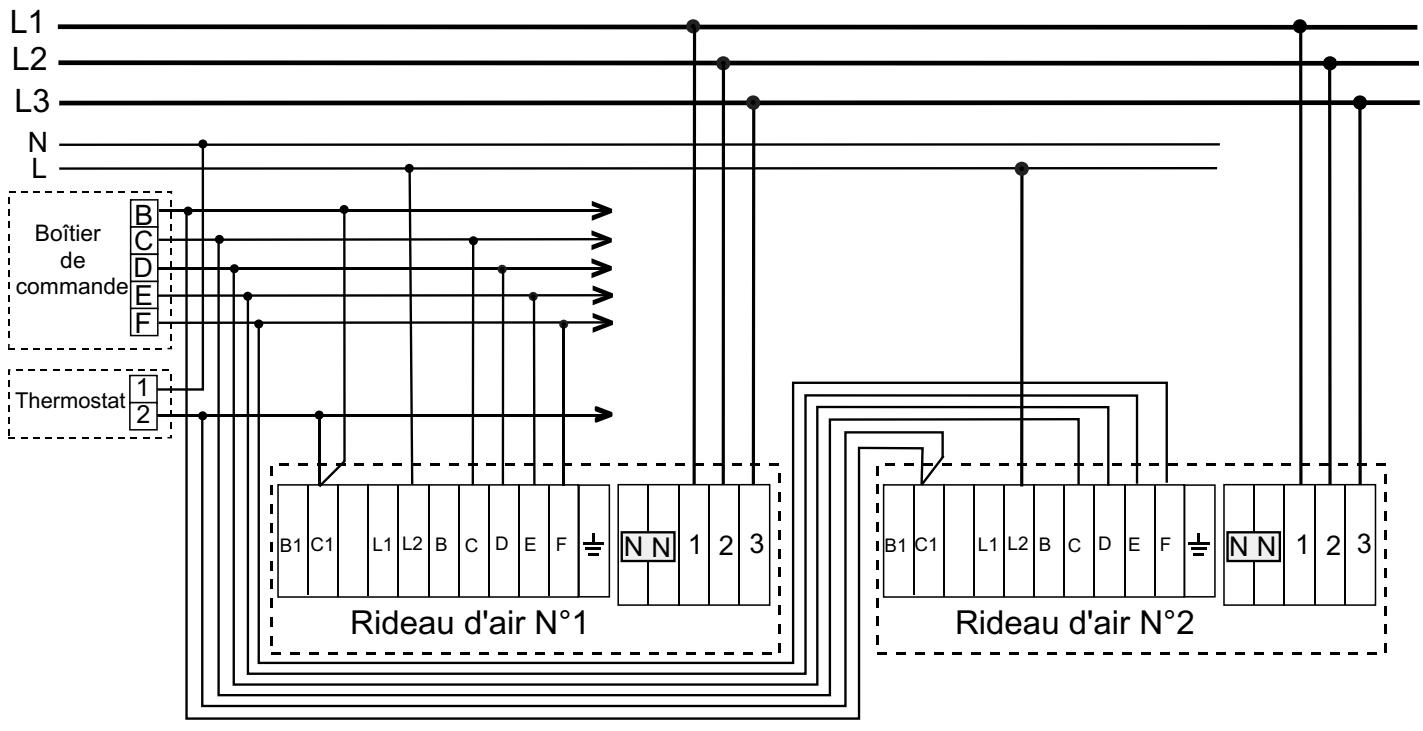

A- BRANCHEMENT TRI 400 V + N - REGULATION SUR LA PUISSANCE ET LA VENTILATION.

Si I'on utilise pas de thermostat, il suffit de rejoindre la borne B du rideau d'air à la borne B du boîtier
B- BRANCHEMENT TRI 400 V + N - REGULATION UNIQUEMENT SUR LA PUISSANCE

Si I'on utilise pas de thermostat, il suffit de rejoindre la borne C du rideau d'air à la borne C du boîtier
C- BRANCHEMENT TRI 400 V SANS N - COMMANDE AVEC ALIMENTATION SEPAREE 230 V Mono
REGULATION SUR LA PUISSANCE ET LA VENTILATION

Si I'on utilise pas de thermostat, il suffit de rejoindre la borne L2 du rideau d'air à la phase d'alimentation L, et la borne B du boîtier de commande au neutre.
-
La garantie Noirot est strictement limitée au remplacement gratuite ou à la réparation en usine de la piece ou des pièces reconnues défectueuses. Noirot garantit ses appareils de chauffage électrique intégré 2 ans contre tous vices de fabrication, et 1 an pour les autres appareils.
-
Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les quinze jours : les frais de démontage et de remontage ne peuvent enaucun cas être à la charge du constructeur et aucune indemnité ne peut lui être demandé à titre de dommages et intérêts qu'elle qu'en soit la cause. Le constructeur ne peut en particulier pas être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens, et il est expressément stipulé par ailleurs que la charge de l'installation des appar兼ils ne lui incombe aucunement.
-
La garantie enfin ne peut intervenir si les apparciels ont fait l'objet d'un usage anormal et ont eteutilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont ete construits.
Elle ne s'appliquera pas non plus en cas de déteriation ou d'accidents provenant de négligence, défaut de surveillance ou d'entretien, ou provenant d'une transformation de matériel.
ASSURANCE DU PERSONNEL : En cas d'accident survenant à quelques moment et pour qu'elle que cause que ce soit, la responsabilité du constructeur est strictement limitée à son personnel propre et à sa fourniture.
CONTESTATIONS : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le Tribunal de Commerce de PARIS sera seul compétent.
Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults de vices cachés qui s'applique en tout état de cause dans les conditions de l'article 1641 et suivants.
D- BRANCHEMENT TRI 400 V SANS N - COMMANDE AVEC ALIMENTATION SEPAREE 230 V Mono
REGULATION UNIQUEMENT SUR LA PUISSANCE

Si I'on utilise pas de thermostat, il suffit de rejoindre la borne L2 du rideau d'air à la phase d'alimentation L, et la borne B du boîtier de commande au neutre.
6 - ENTRETIEN
Cet apparéil de construction robuste ne nécessiteaucun entretien.Toutefois,enatmosphère poussièreuse il faudra nettoyer régulément la grille avant et les turbines de ventilation.
IMPORTANT: Pour toute intervention sur les apparêils, couper obligatoirement le courant par l'intermédiaire du dispositif de coupure omnipolaire du tableau de commande.
BON DE GARANTIE
TYPE APPAREIL :
PUISSANCE :
DATE DE FABRICATION:
DATE DE MISE EN SERVICE:
CACHET DU VENDEUR
Noiroto
SERIE 3404
RIDEAU D'AIR CHAUD
NOTICE D'INSTALLATION ET D'UTILISATION
Dès réception de votre apparéil, vérifier qu'il est en parfait état.
Garantie: le bon de garantie imprimé sur cette notice doit être complété par le vendeur; le représentier en cas d'intervention durant la période correspondante de la garantie.

1 - CHARACTERISTIQUES
| REFERENCE | Puisance ( KW ) | Tension ( V ) | H x L x Ep. ( mm ) | Poids ( kg ) | Vitesse | Débit ( m³/h ) | △T (°C ) |
| 3404 1 AA | 2.25 / 4.5 | 230 Mono 230 Tri 400 Tri + N | 270 x 1100 x 205 | 20 | Petite | 980 | 7 |
| Grande | 1270 | 11 | |||||
| 3404 2 AA | 4.5 / 9 | 270 x 1100 x 205 | 20 | Petite | 980 | 13.5 | |
| Grande | 1270 | 21 | |||||
| 3404 3 AA | 4.5 / 9 | 270 x 1550 x 205 | 30 | Petite | 1100 | 12 | |
| Grande | 1600 | 17 | |||||
| 3404 4 AA | 6 / 12 | 270 x 1550 x 205 | 30 | Petite | 1100 | 16 | |
| Grande | 1600 | 22 |
2 - INSTALLATION

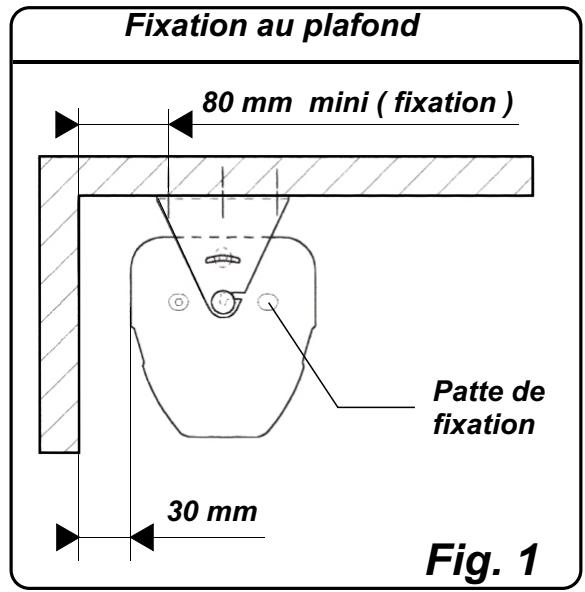

A- SCHEMA D'INSTALLATION
Pour obtenir un meilleur rendement, le rideau d'air doit être place le plus près possible du haut de la porte

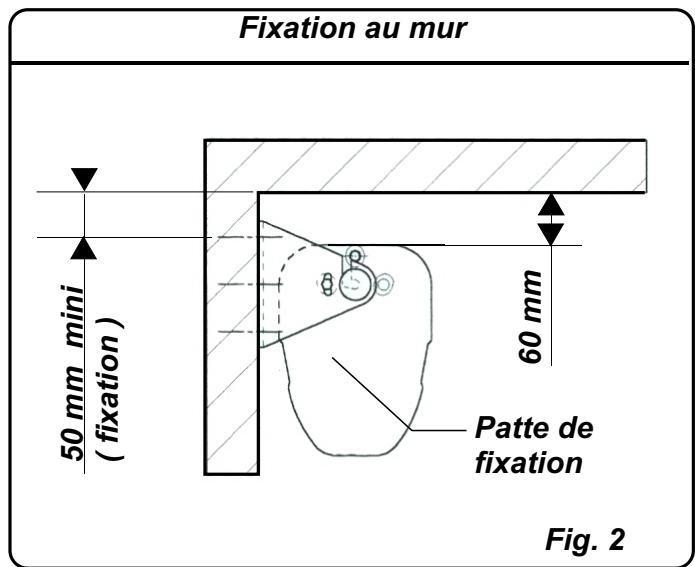

B- FIXATION

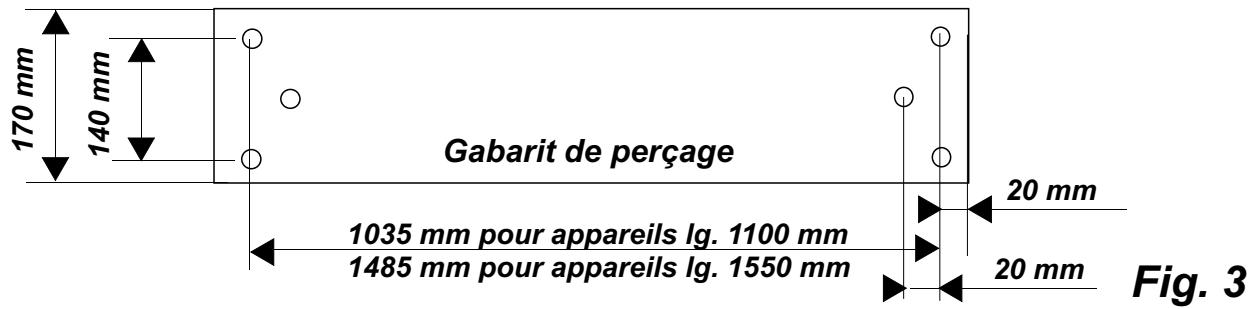

- Découper le gabarit se situant sur le carton d'emballage (Fig. 3).
-Percer les trous de fixation suivant les positions indiquées par le gabarit ainsi que la cote mini à respecter (Fig. 1 et Fig. 2).
-Fixer les pattes de fixation ( vis 6 conseillées). -
Engager l'appareil dans les rainures des pattes de fixation. Incliner l'appareil en fonction de vos besoin. Serrer l'ensemble à l'aide des 2 vis Ø6 et des rondelles fournies.
-
L'installation des rideaux d'air doit être en conformité avec le norme C15-100.
- La section et la protection des conducteurs doit être en rapport avec le tableau ci-après.
- Les entrées de cables se situent sur le dessus de l'appareil.
| REFERENCE | PUISSANCE RIDEAU D'AIR | ALLURE | COURANT ABSORBE PAR PHASE | ||
| 230 V Mono | 230 V TRI | 400 V TRI + N | |||
| 3404 1 AA | 2.25 / 4.5 KW | petite | 9.78 A | 5.65 A | 3.25 A |
| grande | 19.57 A | 11.30 A | 6.50 A | ||
| 3404 2 AA | 4.5 / 9 KW | petite | 19.57 A | 11.30 A | 6.50 A |
| grande | 39.13 A | 22.60 A | 12.99 A | ||
| 3404 3 AA | 4.5 / 9 KW | petite | 19.57 A | 11.30 A | 6.50 A |
| grande | 39.13 A | 22.60 A | 12.99 A | ||
| 3404 4 AA | 6 / 12 KW | petite | 26.08 A | 15.06 A | 8.66 A |
| grande | 52.17 A | 30.12 A | 17.32 A | ||
| Type de rides d'air | Courant absorbé Moteur + contacteur (en régime) |
| 3404 1/2 AA | 0.5 A |
| 3404 3/4 AA | 0.6 A |
Le raccordement et le couplage des rideaux d'air s'effectuent selon les schémas électriques (Chapitre 5).

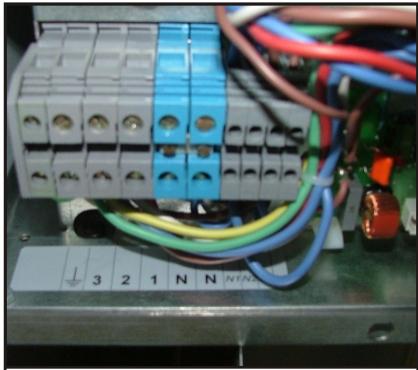

Pour faire le raccordement, il faut-retirer la partie avant. Pour cela,retirer les 6 vis de fixation du panneau avant ( celui avec la grille d'aspiration ) pour le dégager.

NOTA : Les rideaux d'air sont livrés d'usine coupés en TRI 400 V + Neutre.
Le moto-ventilateur fonctionne en monophasé 230 V.
Il est impératif de brancher la Terre à la borne prévue à cet effet sur le chassis arrière.
Le chassis portant les résistances est isolé et doit le rester (montage double isolement).

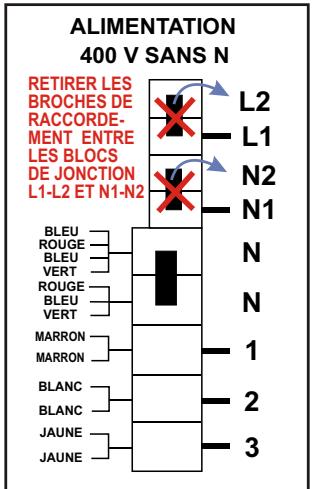

Pour les changements de tension, se conformer à la figure 5 ci jointe.
IMPORTANT : Il est impératif de respecter l'ordre des phases pour l'alimentation de plusieurs rideaux d'air sur le même boitier de commande

Fig. 5

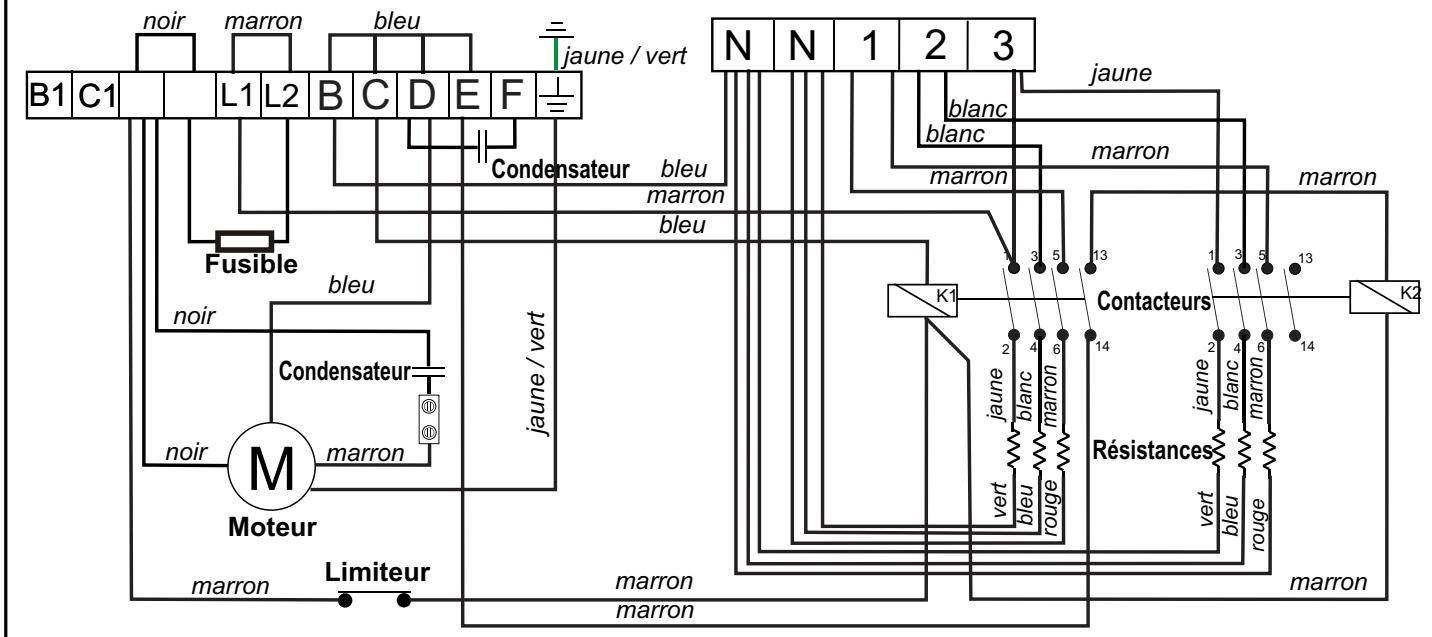

SCHEMA ELECTRIQUE DU RIDEAU D'AIR A LA LIVRAISON
4 - FONCTIONNEMENT
A- FONCTIONNEMENT AVEC BOITIER DE COMMANDE ( 3497 2 AA ) .

Ce boitier de commande permet de piloter les rideaux d'air (à l'exception du modele 2/4 KW).
Le boitier peut commander jusqu'à 4 apparéils suivant la puissance.
A- Description :
- Interrupteur de coupure M / A (marche / arrêt).
- Interrupteur de puissance ( puissance totale, puissance nulle, demi puissance).
- Interrupteur de ventilation ( grande vitesse, petite vitesse).
Utilisation :
- Mettre en marche : positionner l'interrupteur de coupure sur la position M.
- Les différentes fonctions d'utilisation sont les suivantes :
Petite vitesse + demi puissance , petite vitesse + pleine puissance , grande vitesse + pleine puissance , grande vitesse + demi puissance , grande vitesse sans chauffage , petite vitesse sans chauffage .
- La ventilation petite vitesse se met automatiquement en marche des qu'une position de puissance ( ou ) est engagée sur l'interrupteur de puissance.

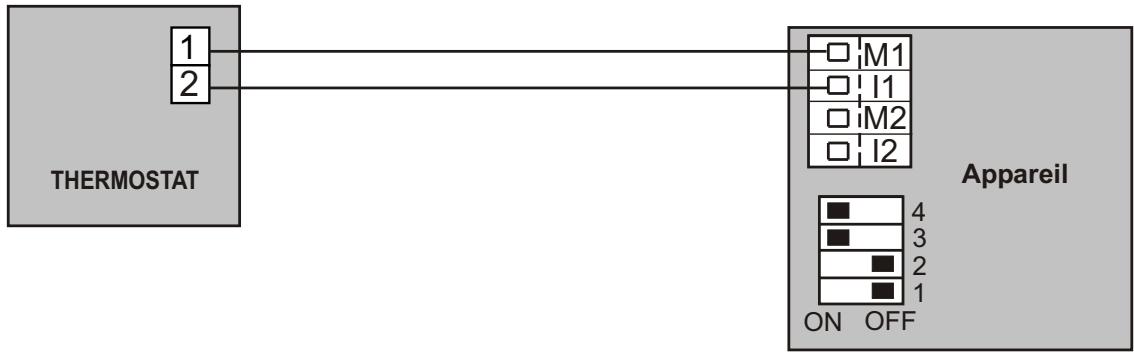

B- FONCTIONNEMENT AVEC THERMOSTAT D'AMBIANCE ( 3497 1 AA ).
Il existe un boitier thermostat d'ambiance vendu en accessoire.
Ce thermostat permet, en fonction de son raccordement, de réguler uniquement la puissance de l'appareil, ou de réguler à la fois la puissance et la ventilation.
NOTA : Pour le montage des boitiers de commandes et des thermostats d'ambiance, se reporter à leurs notices de montage respectives.

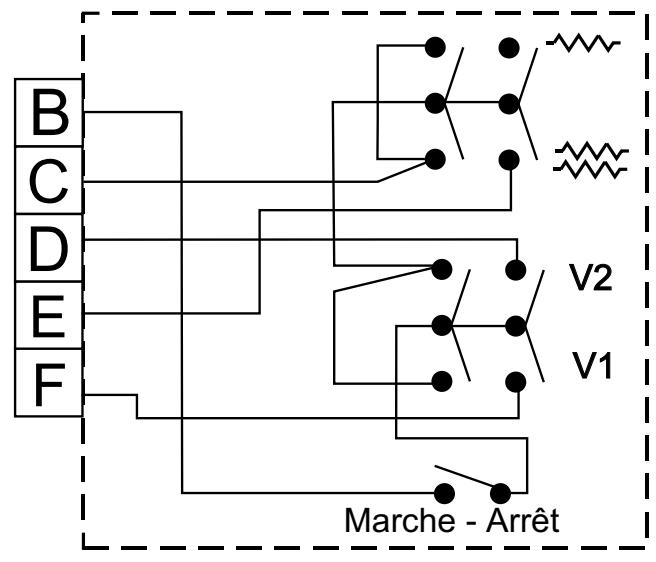

C- SCHEMAS ELECTRIQUE DU BOITIER DE COMMANDE ET DU THERMOSTAT

BOITIER DE COMMANDE

THERMOSTAT

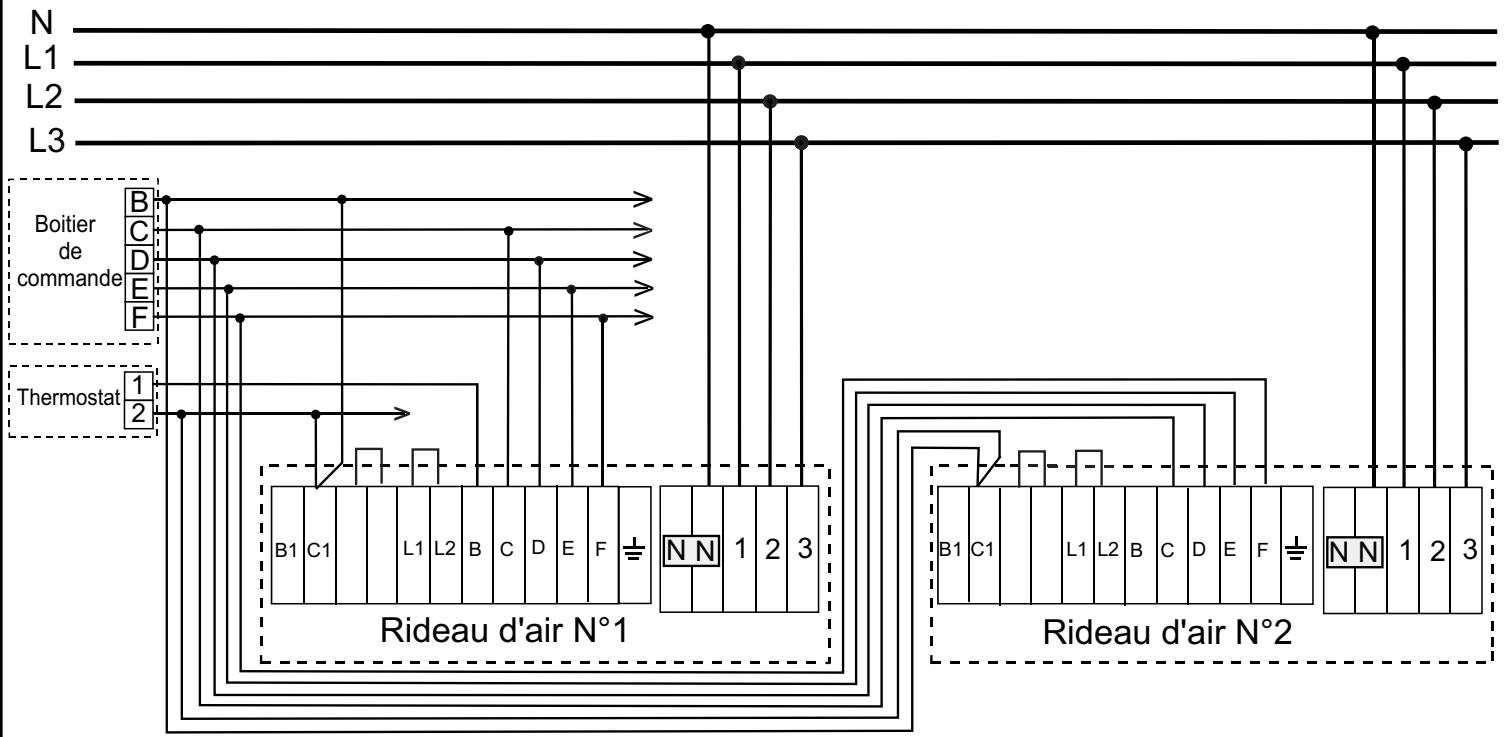

5- BRANCHEMENT DE L'APPAREIL AVEC BOITIER DE COMMANDE ET THERMOSTAT

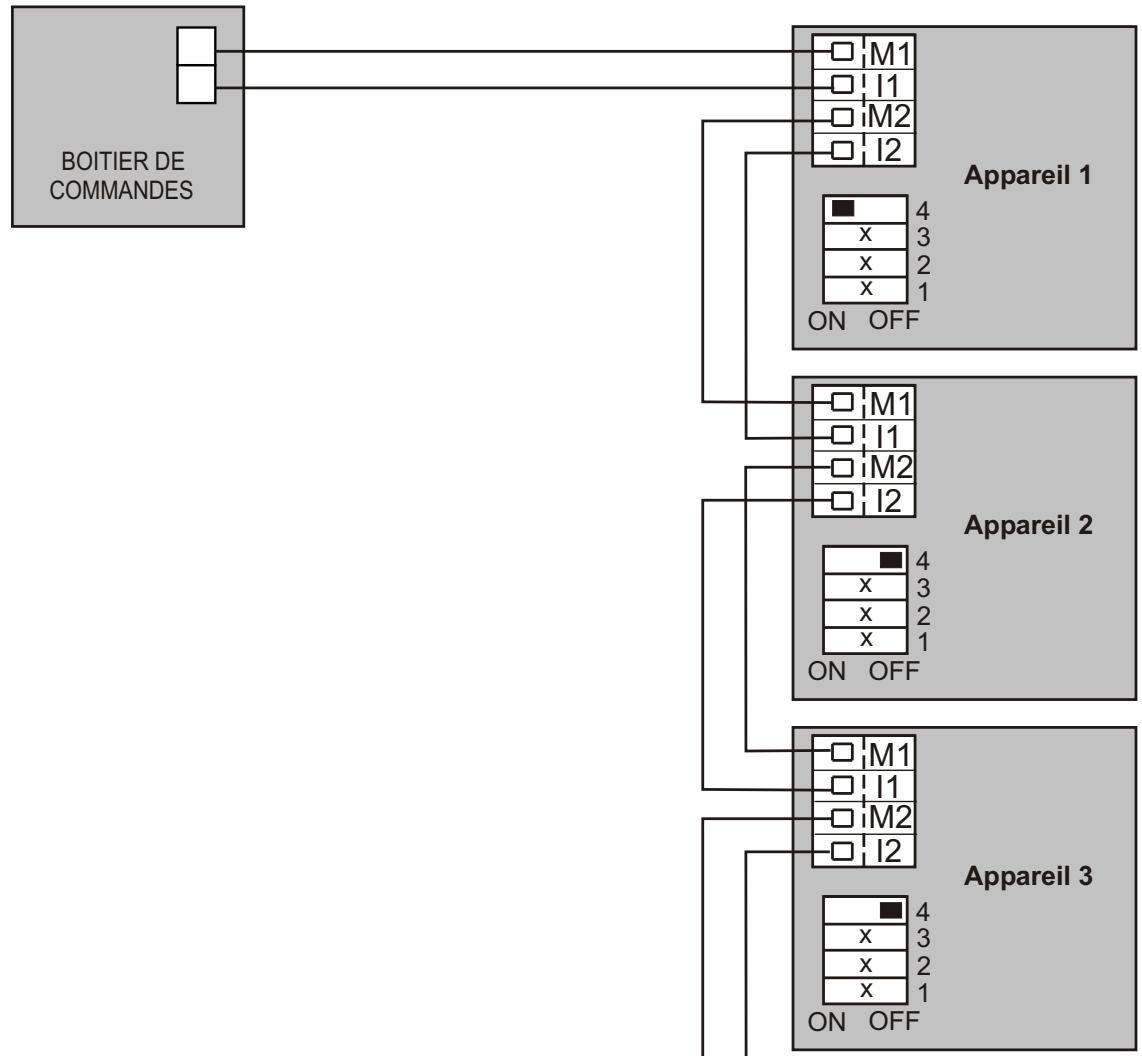

Il est possible de raccorder 4 rideaux d'air à partir d'un seul boitier de commande.
IMPORTANT : Il est impératif de respecter l'ordre des phases pour l'alimentation de plusieurs rideaux d'air sur un meme boitier.
A- BRANCHEMENT TRI 400 V + N - REGULATION SUR LA PUISSANCE ET LA VENTILATION.

Si l'on utilise pas de thermostat, il suffit de rejoindre la borne B du rideau d'air à la borne B du boitier.
Si I'on utilise pas de thermostat, il suffit de rejoindre la borne C du rideau d'air à la borne C du boitier.
Si l'on utilise pas de thermostat, il suffit de rejoindre la borne L2 du rideau d'air à la phase d'alimentation L, et la borne B du boitier de commande au neutre.
Si I'on utilise pas de thermostat, il suffit de rejoindre la borne L2 du rideau d'air à la phase d'alimentation L, et la borne B du boitier de commande au neutre.
Cet apparéil de construction robuste ne nécessiteaucun entretien.Toutefois, en atmophère pousiéreuse, il faudra nettoyer régulierement la grille avant et les turbines de ventilation.
IMPORTANT: Pour toute intervention sur les apparêls, couper obligatoirement le courant par l'intermédiaire du dispositif de coupure omnipolaire du tableau de commande.
- La garantie Noirot est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Noirot garantit ses apparéils de chauffage électrique intégré 2 ans contre tous vices de fabrication, et 1 an pour les autres apparéils.
- Dès que l'accord de principe est donné par le constructeur pour le retour des pieces, celles-ci doivent être expediées en cas d'ou ne peut lui et demdage et intere qu'en soit la cause. Le constructeur ne peut en particulier pas etre rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens, et il est expressément stipulé par ailleurs que la charge de l'installation des appareils ne lui incombe aucunement.
- La garantie enfin ne peut intervenir si les appareils ont fait l'objet d'un usage anormal et ont ete utilisés dans des conditions d'emploi autres que celles pour lesquelles 5 ont ete construits. Elle ne s'appliquera pas non plus en cas de déterioration ou d'accidents provenant de négligence, defaut de surveillance ou d'entretien, ou provenant d'une transformation de matériel.
ASSURANCE DU PERSONNEL : En cas d'accident survenant à quelques moment et pour qu'elle que cause que ce soit, la responsabilité du constructeur est strictement limitée à son personnel propre et à sa fourniture.
CONTESTATIONS : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le Tribunal de Commerce de PARIS sera seul compétent.
Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults de vices cachés qui s'applique en tout etat de cause dans les conditions de l'article 1641 et suivants.
BON DE GARANTIE
TYPE APPAREIL :
PUISSANCE :
DATE DE FABRICATION:
DATE DE MISE EN SERVICE:
CACHET DU VENDEUR

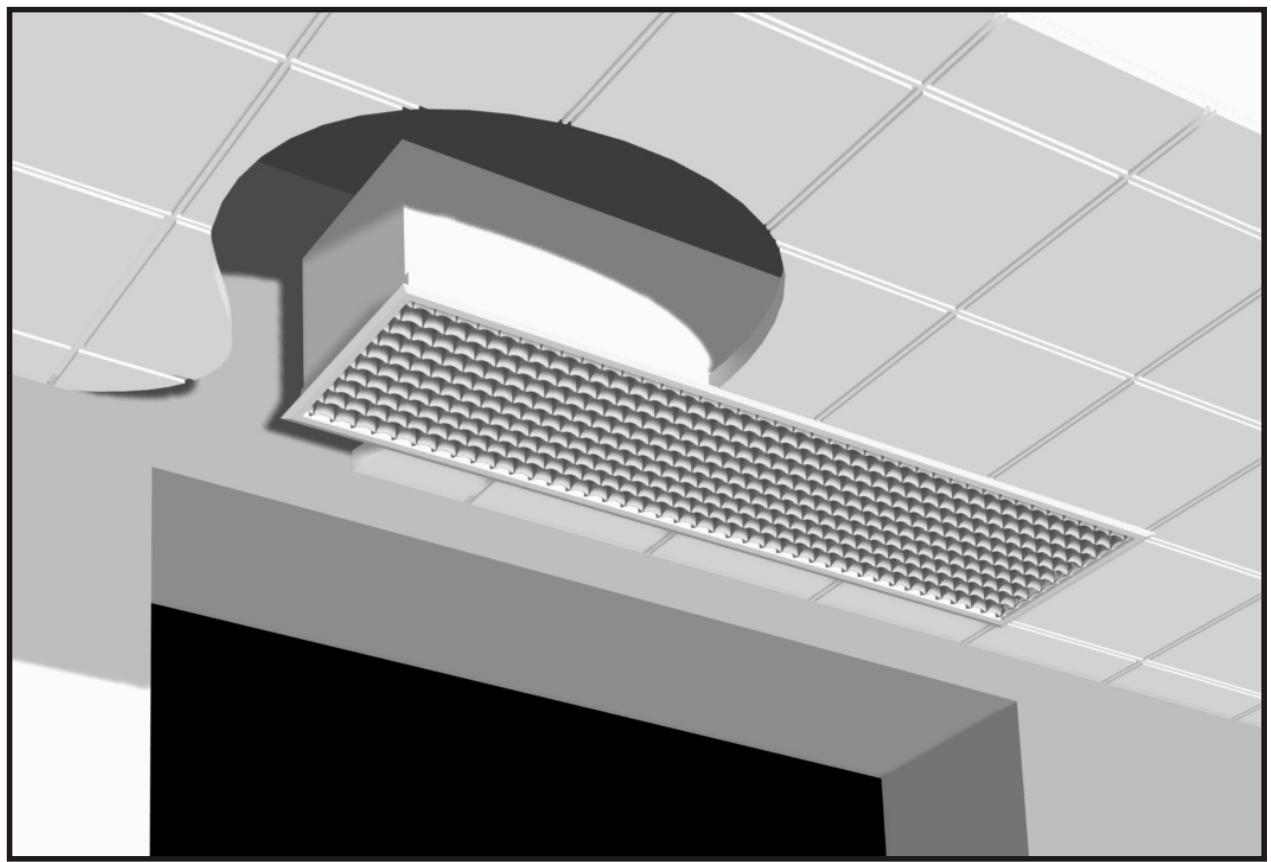

RIDEAU D’AIR ENCASTRABLE
4.5 - 9 kw

NOTICE D'INSTALLATION ET D'UTILISATION
A CONSERVER ET A LIRE AVANT Toute INTERVENTION
SOMMAIRE
1-CARACTERISTIQUES.. Page 4
2- INSTALLATION.. .Pages 4 a 6

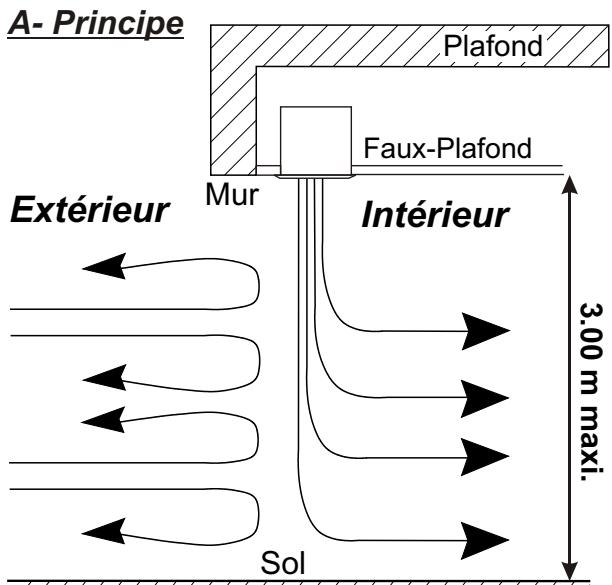

A-Principe

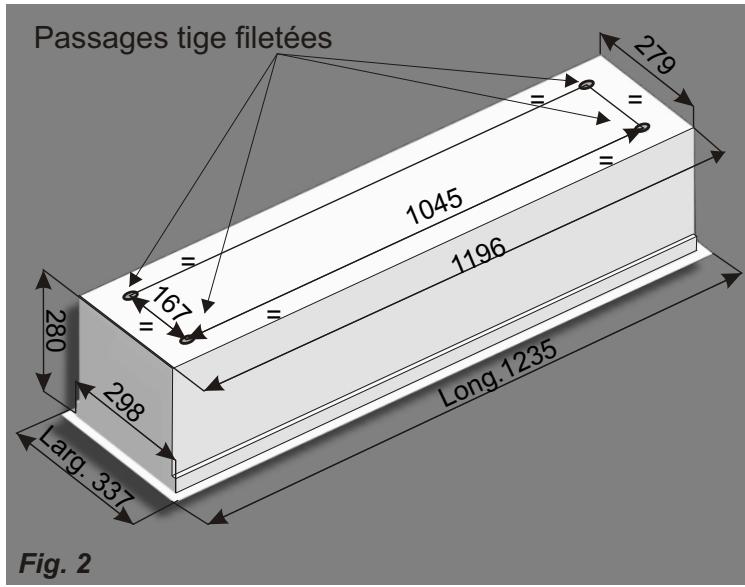

B-Dimensions

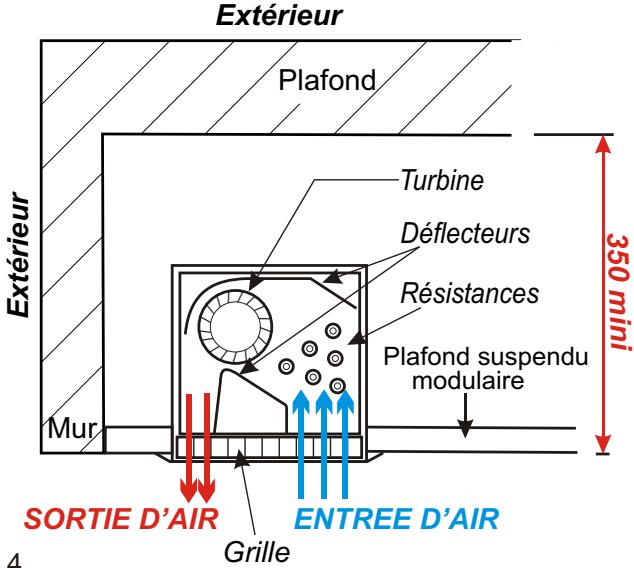

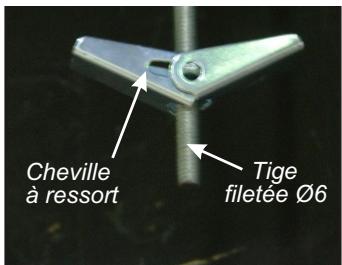

C- Installation
D-Livraison

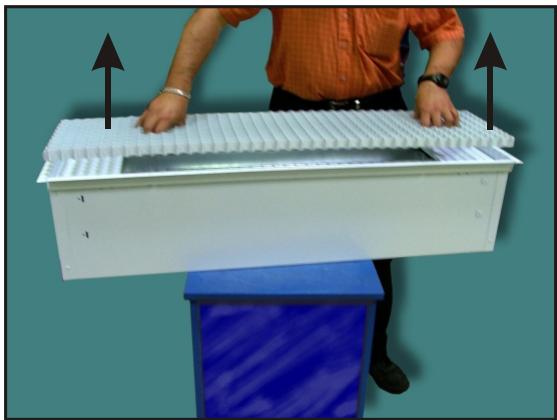

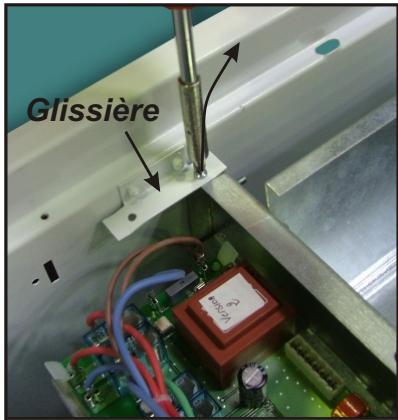

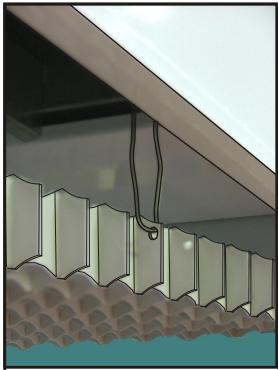

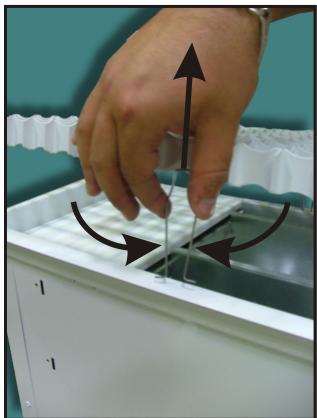

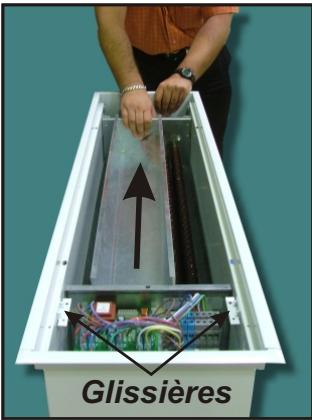

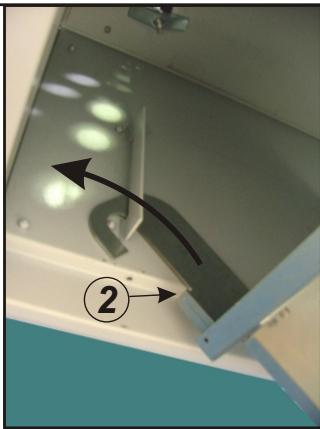

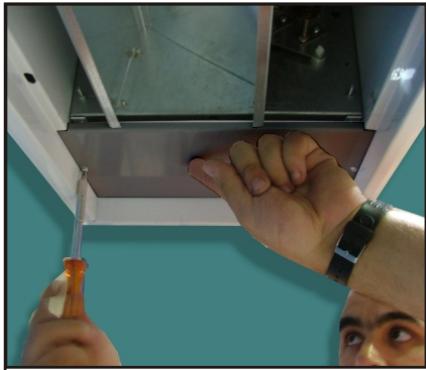

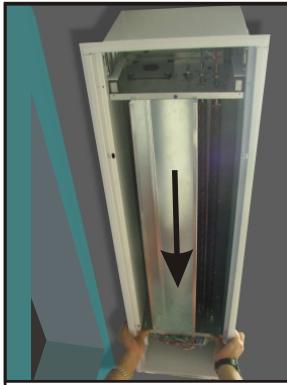

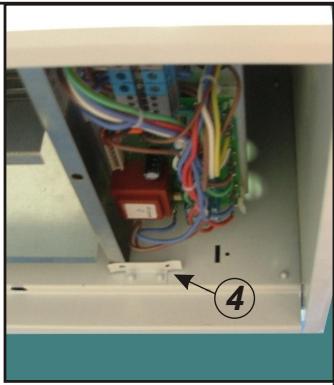

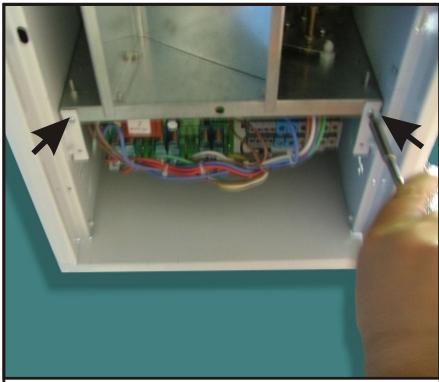

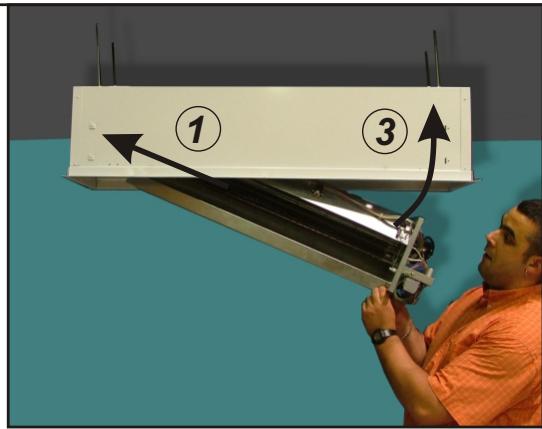

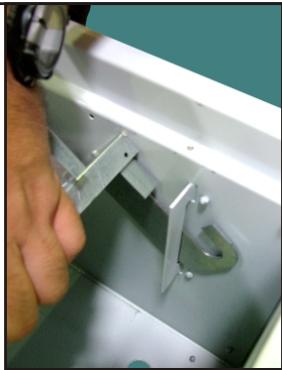

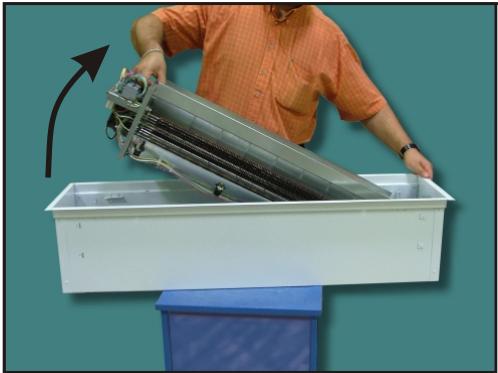

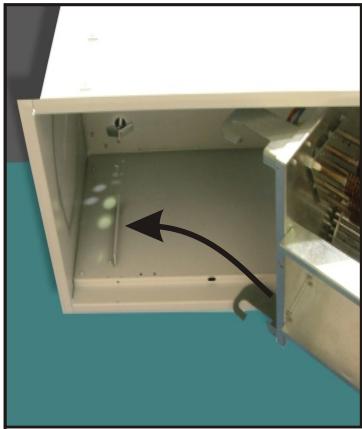

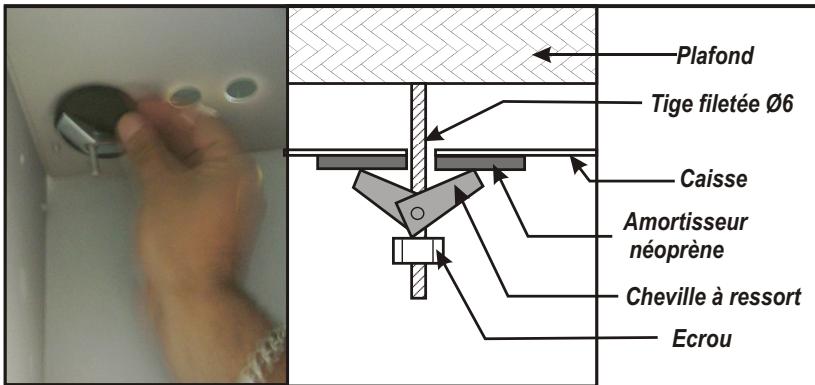

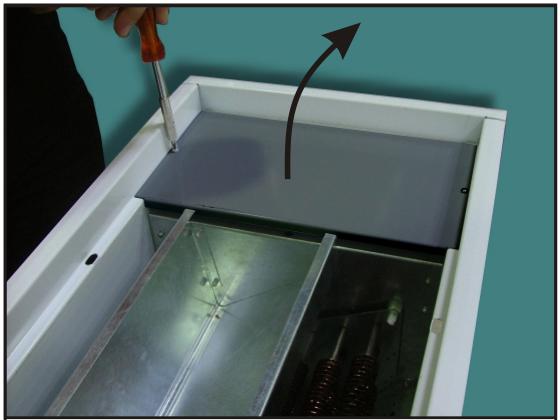

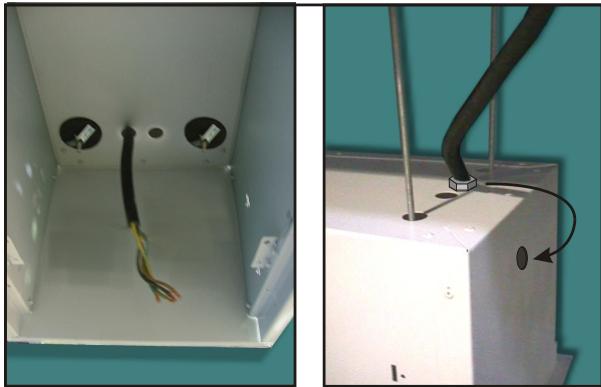

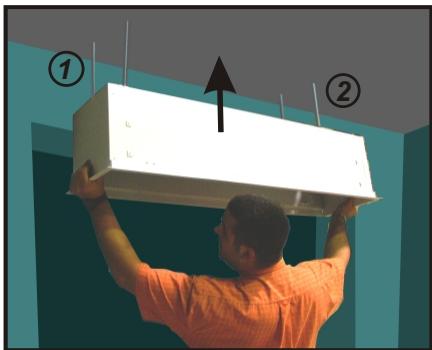

E-Montage
Page 4
Page 4
Page 4
Page 4
Pages 5-6
3- BOITIER DE COMMANDES ET THERMOSTAT..
A- Fonctionnement avec boîtier de commandes
B- Fonctionnement avec thermostat d'ambiance
C-Schémas électriques
A- Description carte électronique
B-Paramétrage carté électronique
C- Branchement d'un appareil avec un boîtier de commandes
D- Branchement de plusieurs apparéils avec un boîtier de commandes
E- Branchement d'un apparéil avec thermostat d'ambiance
F- Branchement d'un apparéil avec boîtier de commandes et thermostat
Page 8
Page 9
Page 10
Page 10
Page 10
Page 11
5- SCHEMA ELECTRIQUE DE L'APPAREIL... Page 11
6-ENTRETIEN.
1 - CARACTERISTIQUES
| Puisance ( KW ) | Tension ( V ) | h x Long. x larg. ( mm ) | Poids ( kg ) | Vitesse | Débit ( m3/h ) | △T (°C) |
| 4.5 / 9 | 230 Mono 230 Tri 400 Tri + N | 280 x 1235 x 337 | 30 | Petite | 900 | 29 |
| Grande | 1000 | 26 |
- Cet apparéil s'encastre dans un plafond modulaire suspendu avec une découpe de 1200mm x 300mm. ATTENTION ! : l'installation de l' apparéil au plafond suspendu, ne doit pas modifier son comportement de stabilité au feu dans les établissements réglementés.
- Asservissement électronique.
- Résistances blindées à ailettes.
2 - INSTALLATION

Fig. 1
C- Installation
- Pour un fonctionnement optimal du rideau d'air, il est nécessaire lors du montage de veiller à ce que la sortie d'air se situe au plus après du mur (voir schéma ci-contre).


B-Dimensions
D-Livraison
- Cet apparéil est livré avec des chevilles à ressort ainsi que des amortisseurs élastomère et des contre -écrous ( voir figure ci - contre), à monter sur des tiges filetées 06 mm (non livrées).

- Cet apparéil est livré avec une platine de commandes électronique logée à l'intérieur de l' apparéil lors de sa livraison.
Cette platine est destinée à remplacer la platine presente dans les boîtiers de commandes pour rideau d'air.

E-Montage

Déclipser la grille en la tirant fermement.

Sortir les crochets de fixation de leur logement en les pinceant.

Retirer les 2 obturateurs après avoir o'te leurs vis de fixation.

Retirer les deux vis de fixation du bloc de ventilation.

Tirer le bloc de ventilation pour le dégager des glissières.

Retirer le bloc de ventilation.


Visser les chevilles à ressort sur les tiges filetées en orientant les pattes vers le haut.


Insérer la caisse sur les chevilles (conseil: fixer d'abord un premier cote ① avant de fixer le deuxième ② ).

Mettre l'appareil au niveau du faux-plafond et visser le contre-écrou à l'extrémité de chaque cheville.

Insérer le cable d'alimentation à travers le presse-étoupe fixé sur le dessus de l'appareil. Il est possible de déplacer le presse étoupe sur le côté de l'appareil en cas de problème d'accésibilité ou de praticité.



Inséorer le bloc de ventilation dans la caisse. Pousser vers le fond de la caisse jusqu'à la butée 2, puis monter le bloc de ventilation jusqu'à sa position horizontale 3.


Maintenez la position horizontale et glisser le bloc jusqu'à ce qu'il repose sur les glissières④.

Verrouiller le bloc de ventilation sur les glissières à l'aide de 2 vis

Cablel l'appareil. Voir schémas de raccordement.

Remonter les 2 obturateurs à l'aide de 4 vis ( 2 vis par obturateur ).

Remonter la grille.
A- Fonctionnement avec boîtier de commandes

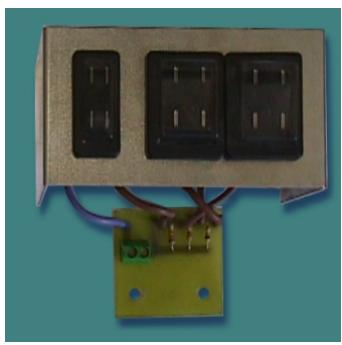

- Le rakeau d'air encasable est livré avec une platine de commandes importante une carte électronique (A sur figure ci-dessous).
Cette platine est à fixer avec 2 vis à l'intérieur des boîtiers de commandes pour rideau d'air, en lieu et place de la platine d'origine (B).

- Le boîtier de commande permet de piloter jusqu'à 10 apparéils.
- Description :
- Interrupteur de coupure M / A
- Interrupteur de puissance ( puissance totale, arrêt de la puissance, demi puissance).
- Interrupteur de ventilation ( petite vitesse, grande vitesse ).
NOTA : LORS DE L'ARRET DE L'APPAREIL, LA TURBINE CONTINUE A FONCTIONNER QUELQUES SECONDES JUSQU'AU REFROIDISSEMENT DES RÉSISTANCES.
B- Fonctionnement avec thermostat d'ambiance
- Il existe un boîtier thermostat d'ambiance vendu en accessoire. Ce thermostat permet, en fonction de son raccordement, de réguler uniquement la puissance de l'appareil, ou de réguler à la fois la puissance et la ventilation.
C- Schémas électriques du boîtier de commandes et du thermostat

4 - RACCORDEMENT
- L'installation des rideaux d'air doit être en conformité avec le norme C15-100 en vigueur.
- Le raccordement et le couplage des rideaux d'air s'effectuent selon les schémas électriques ci-après.




NOTA: Les rideaux d'air sont livrés d'usine coupés en 400V TRI + Neutre. Le moto-ventilateur fonctionne en monophasé 230V. Il est impératif de brancher la Terre à la borne prévue à cet effet sur la platine de raccordement. Le chassis portant les résistances est isolé et doit le rester (montage double isolement).
Pour les changements de tension, se conformer aux figures ci-contre.

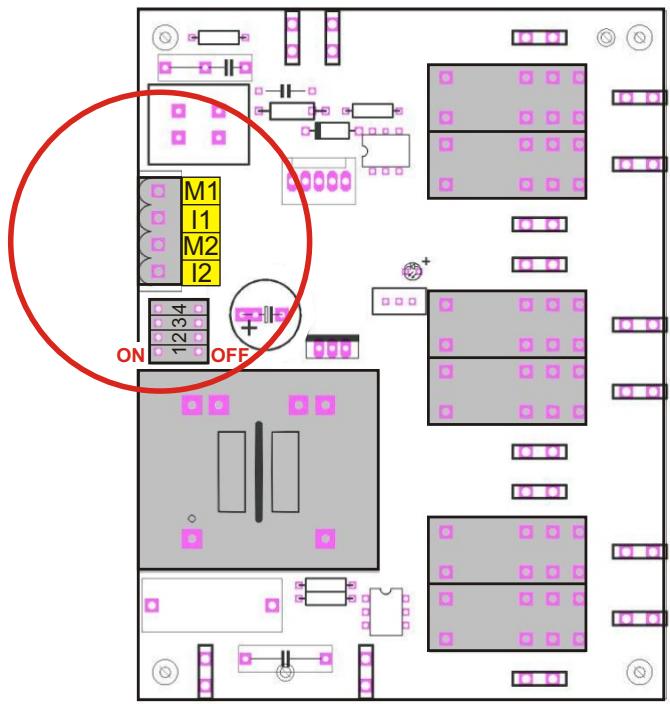

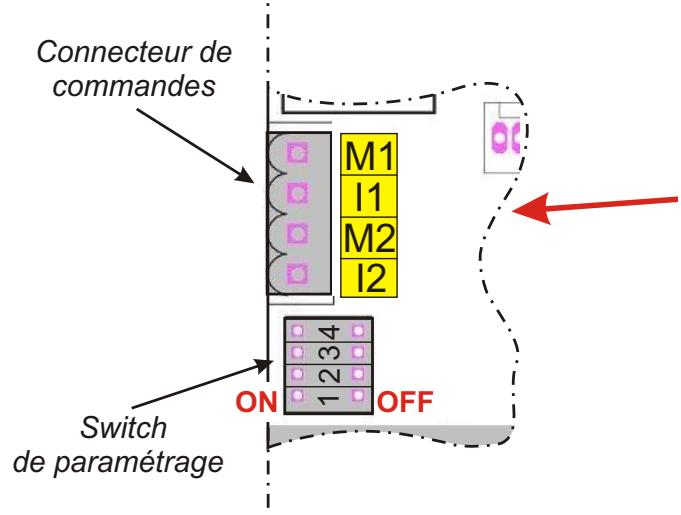

A- Description de la carte électronique


B- Paramétrage de la carte électronique

MAITRE

ESCLAVE
Utilisé dans le cas d'appareils branchés en série ( voir chapitre 4-C)
NOTA : Les switch 1, 2 et 3 doivent avoir le même paramétrage sur les différents appareils montés en série.

DÉMARRAGE INSTANTANÉ DE LA PUISSANCE ET DE LA VENTILATION ( ETAT A LA LIVRAISON DE L'APPAREIL AVEC POSITION MAITRE )

DÉMARRAGE TEMPORISÉ DE LA VENTILATION

| SEQUENCE | ACTION | REACTION |
| Start | Configuration de départ:Inter M/A sur position arrêt. Inter de puissance sur arrêt et inter ventilation sur petite vitesse. | Aucune |
| 1 | Appui sur M/A (Marche) | Ventilation petite vitesse. |
| 2 | Appui sur petite puissance | Relais 1 ON |
| 3 | Appui sur grande puissance | Relais 2 ON |
| 4 | Appui sur grande vitesse | Relais 3 ON |
| 5 | Appui sur arrêt puissance | Relais 4 ON |
| 6 | Appui sur petite puissance | Relais 5 ON |
| 7 | Appui sur petite vitesse | Relais 6 ON |
| 8 | Appui sur arrêt puissance | Ventilation grande vitesse. |
| 8 | Appui sur M/A (Arrêt) | Arrêt total |

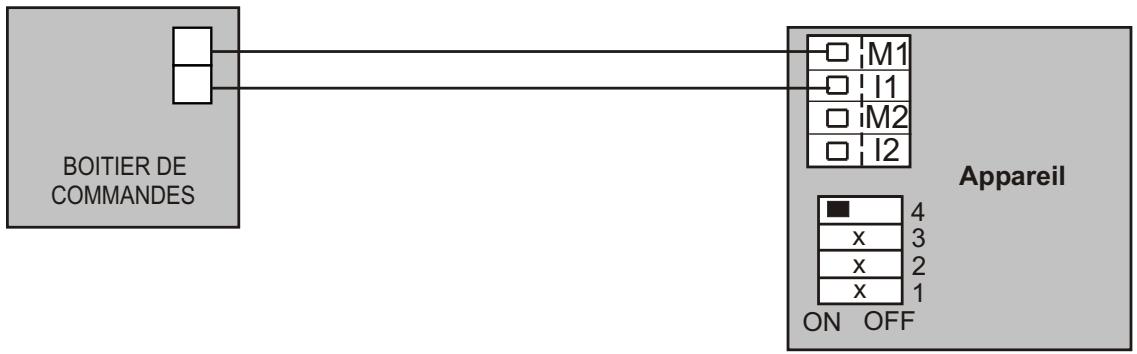

C- Branchement d'un apparéil avec un boîtier de commandes

D- Branchement de plusieurs apparéils avec un boitier de commandes

E- Branchement d'un appareil avec un thermostat
F- Branchement d'un apparéil avec un thermostat et boitier de commandes

Coupure de la puissance et la grande vitesse de ventilation, l'appareil se met en petite vitesse de ventilation.
5 - SCHEMA ÉLECTRIQUE

6 - ENTRETIEN
Cet apparéil de conception robuste ne nécessite pas d'entretien particulier. Cependant, il faudra nettoyer régulièrement la grille de l' apparéil ainsi que les turbines de ventilation.
IMPORTANT : Pour toute intervention sur les apparèils, couper obligatoirement le courant par l'intermédiaire du dispositif de coupure omnipolaire du tableau de commandes.
Notice Facile
